Что такое отопление «теплый пол»

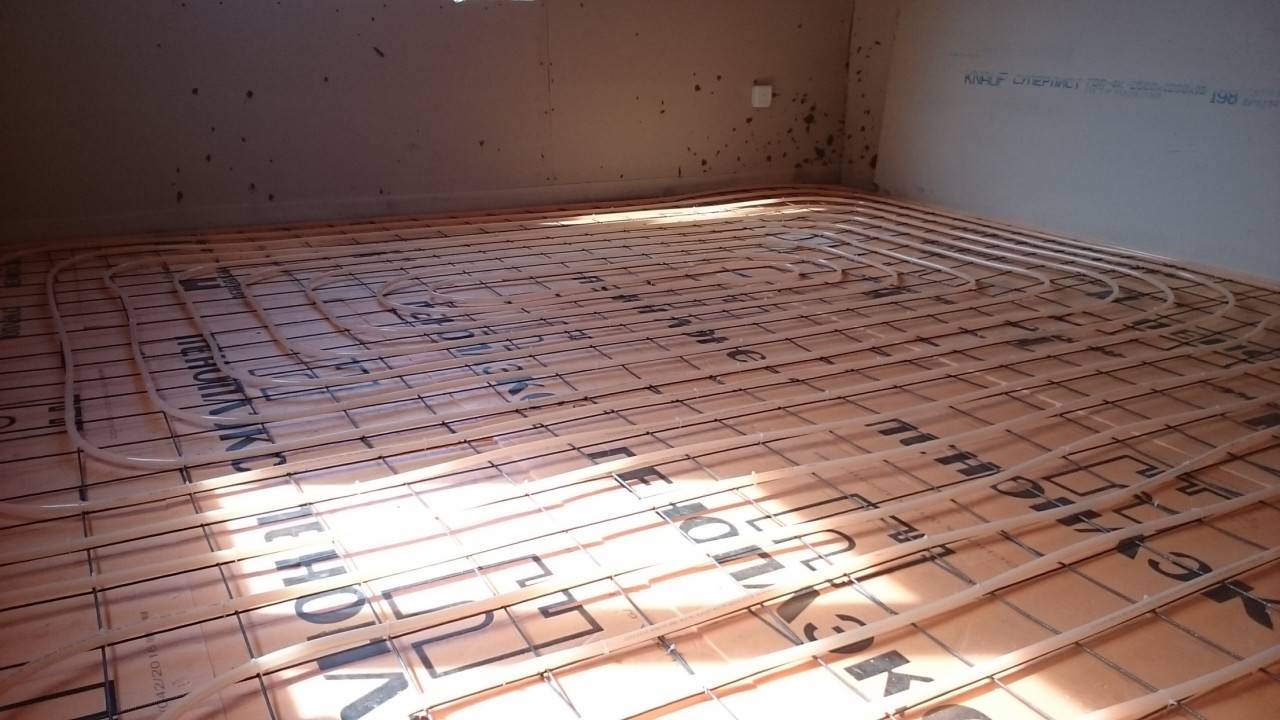

Возможные способы укладки контура

Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен

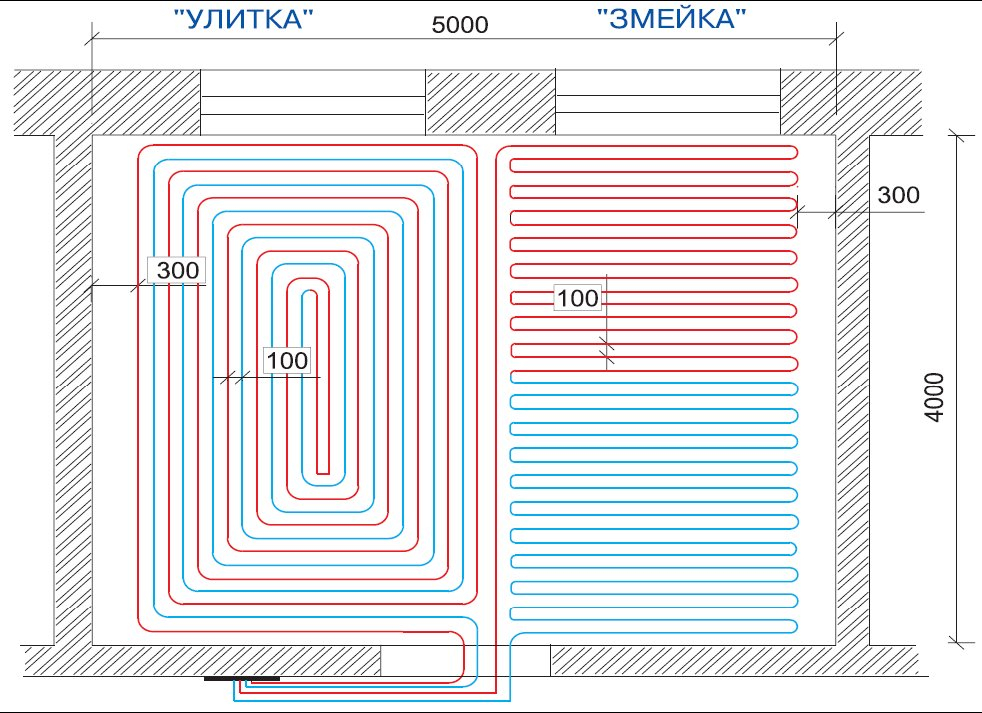

Змейка

Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.

При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.

Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей

Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.

Улитка или спираль

Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.

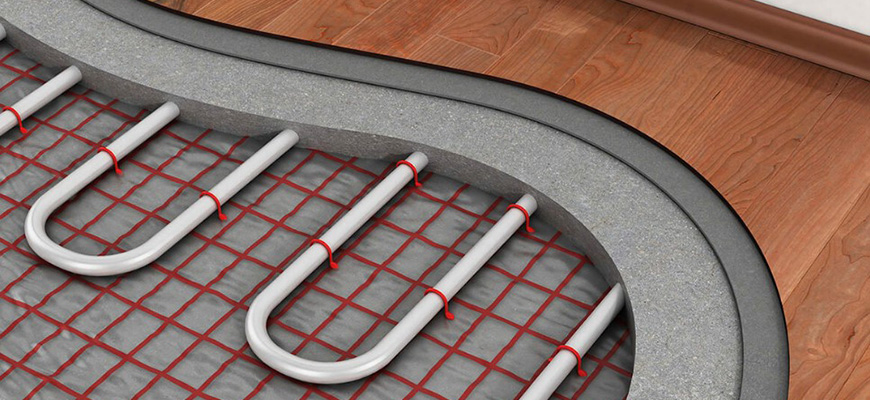

Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости

У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Какой способ укладки стоит выбрать

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Условия подключения

Для эффективной согласованной работы батарей и тёплого пола необходимо соблюсти следующие условия подключения:

• Трубы напольного обогрева должны быть по диаметру такими же, как трубы системы общего отопления — подачи и обратки.
• На входе в контур пола необходим смесительный узел с автоматической регулировкой — для понижения температуры жидкости, поступающей в пол.
• Для эффективного обогрева длина контура тёплого пола при подключении к однотрубной схеме — не должна быть больше 30 м.
• При двухтрубной схеме длина трубы в стяжке пола не должна превышать 50 м.

Соблюдение условий обеспечит равномерное распределение тепла между настенными радиаторами и полом, а также комфортный равномерный обогрев пола.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Схема №2

Практически аналогична первой схеме, главное отличие — добавлен бойлер косвенного нагрева. Загрузка бойлера происходит до трехходового клапана, т. е. между клапаном и котлом не требуется насос для загрузки бойлера.

Часто люди все-таки врезают в это место насос по той простой причине, что со змеевика бойлера будет возвращаться холодный теплоноситель, тем самым заставляя котел конденсировать. Однако, если мощность змеевика бойлера косвенного нагрева подобрана верно, то по мере роста температуры внутри змеевика бойлера его мощность будет падать, а значит, и разность температур на входе и выходе бойлера будет уменьшаться, это не позволит образовываться конденсату в котле.

Эта схема подключения твердотопливного котла обладает рядом преимуществ. Первое — возможность организовать приоритет нагрева бойлера путем отключения насоса. В этом случае вся мощность котла направляется на нагрев бойлера, ускоряя его нагрев.

Кроме того, в этой схеме можно организовать следующую логику работы. Допустим, вы греете бойлер, но одновременно идет активный водоразбор — в этом случае бойлер может греться достаточно долго, и правильным решением будет включение насоса. Теперь мощность котла будет расходоваться и на нагрев бойлера, и на поддержание температуры в системе отопления. Таким образом организуется максимально правильная и эффективная работа системы.

Основные разновидности электрических полов

Все отопительные системы этого типа работают от бытовой электросети. Их установка в многоквартирных домах не требует получения разрешений. Оборудование не влияет на коммуникационные линии здания.

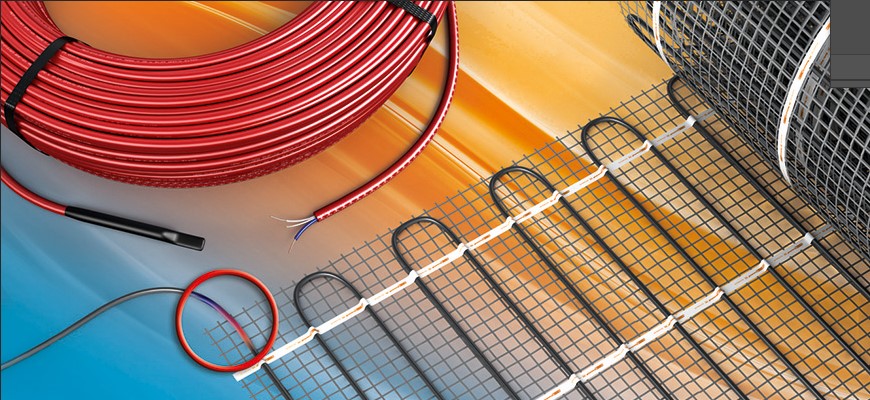

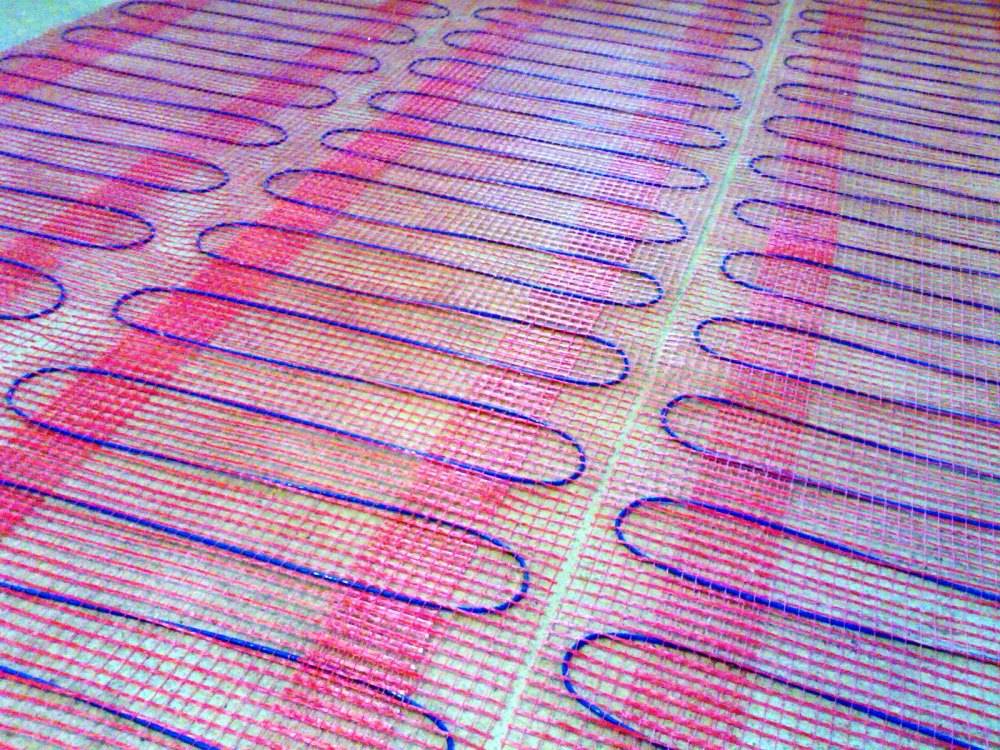

Нагревательный кабель

Конструкция состоит из провода с токопроводящими жилами. Она преобразует электрическую энергию в тепло. Для изменения уровня нагрева устанавливают терморегулятор. Скрытый в стяжке или штробе кабель укладывают с нужным шагом. Уровень пола при обустройстве такой конструкции повышается на 3 см.

Положительными качествами кабельного оборудования считаются:

• бесперебойная работа в течение 10-20 лет;
• низкое энергопотребление.

Нагревательный кабель преобразует электрическую энергию в тепло.

Недостаток — выработка электромагнитного поля, негативно влияющего на здоровье. Это относится только к недорогим моделям. Укладка кабеля под деревянные покрытия нежелательна.

Для обустройства пола с подогревом применяют такие типы проводов:

1. Одножильный, имеющий разные длину и мощность. Используется в качестве основного или вспомогательного источника обогрева. При установке оба конца кабеля выводят в 1 точку.
2. Двухжильный, включающий 2 изолированные токопроводящие шины. Протягивать оба конца в одну точку не нужно, что облегчает монтаж. Изолирована не только каждая жила, имеется и общая армирующая оплетка.

Инфракрасное покрытие

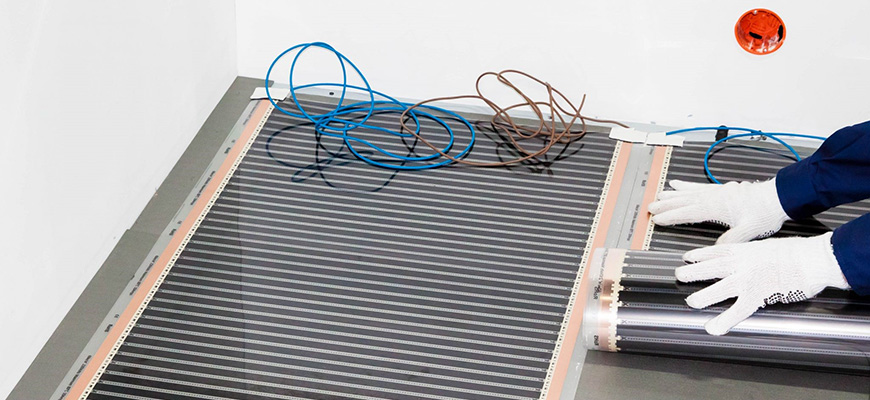

Пленка вырабатывает волны соответствующей длины, нагревающие расположенные в зоне воздействия предметы.

Инфракрасный пол состоит из таких компонентов:

• диэлектрической подложки;
• углеродных нагревательных элементов;
• медных или серебряных токопроводящих жил;
• защитного покрытия.

Инфракрасное покрытие вырабатывает волны.

Популярность инфракрасного покрытия объясняется следующими преимуществами:

• универсальностью (поверх пленки можно укладывать любой отделочный материал);
• возможностью быстрого демонтажа (устройство можно крепить к ковру, снимать при необходимости);
• быстрыми нагревом и остыванием;
• необязательностью формирования бетонной стяжки;
• устойчивостью к высоким нагрузкам, позволяющей проводить установку в общественных местах;
• отсутствием вредного излучения;
• низким энергопотреблением;
• небольшой толщиной.

При желании инфракрасный обогреватель можно оставлять под стяжкой.

К недостаткам такого пола относятся:

• сложность установки (пленка снабжена множеством контактов и соединений);
• необходимость приобретения дополнительных устройств, без которых пленка не может нормально контактировать с проводами.

Саморегулирующиеся кабели

Являются усовершенствованным вариантом простого кабельного пола.

Саморегулирующиеся кабели имеют возможность изменения степени нагрева отдельных участков.

Вместо токопроводящих жил здесь установлены полупроводники.

К преимуществам саморегулирующегося кабеля относятся:

• возможность изменения степени нагрева отдельных участков, снижающая энергопотребление;
• сохранение функций при неправильном монтаже.

Недостатком считается небольшой срок службы.

Полы с подогревом в квартире: общее понятие

Теплый пол — это система обогрева дома, которую используют в качестве дополнительного отопления.

Перед установкой системы стоит изучить, из чего она состоит, как функционирует.

Принцип работы

После включения оборудования нагревательный контур отдает тепло напольному материалу, играющему роль теплообменника. Энергия поступает в воздух, благодаря чему температура в помещении повышается.

Нижние слои нагреваются быстрее, чем верхние. Поэтому способ поддержания микроклимата при обустройстве обогрева пола считается более комфортным для человека, чем при конвекционном отоплении.

Устройство системы

Все типы теплых полов включают 2 компонента:

• нагревательный контур, устанавливаемый между стяжкой и напольным покрытием;
• устройства, поддерживающие теплообмен.

Теплые полы включают нагревательный контур и устройства, поддерживающие теплообмен.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

• Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
• Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
• Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
• Отсутствие радиаторов в помещении.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Рекомендуем: Как уложить тёплый пол без стяжки?

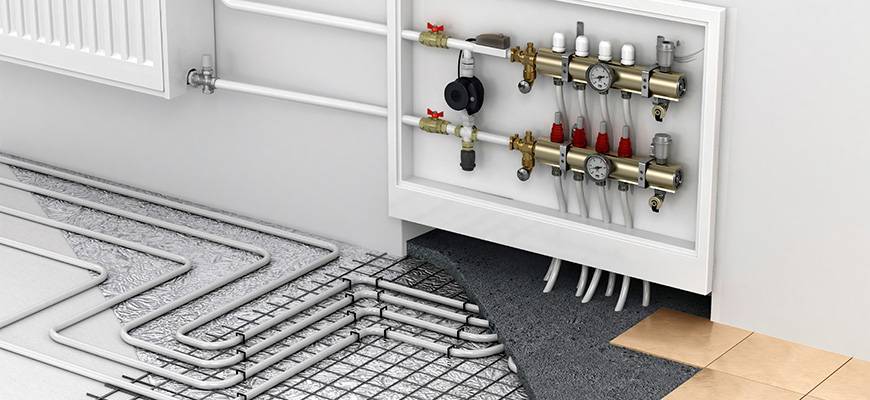

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Особенности подключения радиаторов

Существует три схемы подключения радиаторов, каждая из которых имеет свои особенности.

Диагональное подключение от 12 секций радиатора

Однотрубная схема

В этом случае батареи подключаются последовательно. Это вариант монтажа самый простой и экономичный, требующий минимального количества материалов. Под радиаторами проводится труба, выходящая из котла, которая, пройдя через все помещения, возвращается обратно к котлу. Батареи соединяются с трубой через нижние патрубки. Теплоноситель, заполнив секции радиатора и отдав им тепло, опускается вниз и выводится через другой патрубок обратно в ту же трубу.

Однотрубная система отопления своими руками

Недостатком такой схемы является низкая эффективность теплоотдачи, так как при последовательном соединении теплоноситель попадает в каждый последующий радиатор уже остывшим. В итоге в самых отдаленных помещениях батареи будут холоднее.

Двухтрубная схема

Данный способ подразумевает наличие двух контуров труб – первый для подачи теплоносителя, а второй для его отвода, что позволяет равномерно распределять тепло по всем помещениям дома.

Как подключить радиатор к двухтрубной системе

Эта схема подключения обладает массой преимуществ, так как предоставляет возможность в каждом помещении задавать определенный температурный режим. Если возникает необходимость проведения ремонтных работ, то не требуется отключать всю систему отопления. По сравнению с предыдущей схемой, данный способ, безусловно, лучше.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

• Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
• Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
• Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
• Отсутствие радиаторов в помещении.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Укладка под мебель

Предположим, у вас в комнате вдоль всей стены есть большой шкаф с глухим цоколем. Циркуляция воздуха под ним, естественно отсутствует, а значит и съема тепла в этом месте никакого нет.

Обычный электрический теплый пол в такой ситуации просто перегреется и сгорит. Поэтому при его монтаже и рекомендуется всячески обходить мебель.

А вот электро-водяной аналог, согласно рекламным буклетам, укладывать под мебель можно.

Но что нам говорит опять же инструкция, а не реклама? А в инструкции присутствует сразу несколько пунктов, в которых четко оговорено, что данный вид отопления боится перегрева и допускать его нельзя!

То есть, производитель напрямую вам запрещает помещать трубу в такие условия, где возможен перегрев. Продажники же говорят об обратном.

И кому здесь верить?

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

• Бесперебойное электроснабжение;
• Стабильное напряжение в электросети;
• Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
2. Укладка теплоизоляции;
3. Крепление направляющих;
4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
5. Подключение терморегулятора;
6. Заливка цементно-песчаной стяжкой;
7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

• Черновая поверхность;
• Теплоизоляция;
• ИК-стержневой настил;
• Стяжка;
• Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Выбор радиатора

Внимания требует монтаж радиаторов отопления. К популярным моделям относятся алюминиевые и биметаллические батареи. Данные изделия характеризуются хорошей теплоотдачей. Стальные модели уступают по многим параметрам. Оптимальным вариантом является чугун.

Для автономной конструкции обогрева легче выбрать батареи, так как владелец регулирует теплоноситель, а система не подвергается сильным гидроударам.

Водяные радиаторы выбираются из чугуна или алюминия. Для комбинированной конструкции в квартире применяются чугунные или биметаллические модели. Батареи из данных материалов устойчивы к воздействиям химических веществ теплоносителя и с гидроударами.

Если выбирать российских производителей, то стоит рассмотреть модель  Rifar monolit. Изделия данной компании производятся из качественных материалов

Средняя цена радиатора варьируется от 1500 до 10000 рублей.

При выборе батарей стоит учесть мощность изделия, давление в системе и температуру теплоносителя.

Лучше покупать радиаторы известной фирмы

Батареи бывают панельными и секционными. В зависимости от материала выбираются следующие радиаторы отопления встраиваемые в пол:

1. Чугунные изделия отличаются надежностью и долгим сроком службы. При этом не имеет значение вид теплоносителя или источник тепла. Характеризуются повышенным значением мощности и стойкостью к температурным перепадам и коррозии.
2. Алюминиевый радиатор в пол имеет небольшой вес и размер. Но при этом нагревается в короткие сроки и характеризуется высокой теплоотдачей. Данный материал не устойчив к скачкам давления в системе. Он не отличается прочностью и не выдерживает воздействие теплоносителя с кислотностью.
3. Биметаллические радиаторы производятся из стали и алюминия. Внутри располагается прослойка стали, который устойчив к агрессивной среде и не поддается коррозии. А снаружи радиатор покрыт алюминием, который быстро нагревается и характеризуется отличной теплоотдачей.
4. Батареи из стали состоят не из секций, а представляют собой панель. Применяются в небольших частных домах. Неустойчивы к коррозии и подвержены гидроударам.

Встраиваемые в пол радиаторы монтируются при помощи следующих правил:

• устройства размещаются ниже и глубже для максимального обогрева;
• между изделием и подоконником остается расстояние не менее 25 см;
• ширина батареи подбирается не менее 60 % от размера оконного проема;
• в схеме монтируются специальные краны на случай аварии;
• для рационального использования конструкции применяется терморегулятор.

Подбор радиаторов

Радиаторы подбирают в зависимости от конструкции системы отопления — магистральная или автономная

Воздушный теплообменник рассеивает тепло в окружающее пространство посредством конвекции и излучения. Радиаторы различаются в зависимости от материала, из которого они сделаны:

• стальные;
• чугунные;
• биметаллические;
• алюминиевые.

Панельные радиаторы из стали отличаются средней ценой, имеют универсальное соединение, служат 25 – 30 лет. Элементы выпускаются разных размеров по высоте и длине. Стальные батареи выдерживают напор до 8 атм, при тестовом показателе 25 атм, требуют предварительного расчета по мощности. Элементы разрушаются из-за коррозии в местах, которые были повреждены.

Современные чугунные батареи можно выбрать по дизайну, размеру

Чугунные батареи старого образца отличаются большими габаритами и весом, есть современные модели небольших размеров, разработанные совместно конструкторами и дизайнерами. Срок службы – до 50 лет, выдерживают давление 6–10 атм, при тестовом показателе от 15 атм. Элементы стойко сопротивляются коррозии, подвержены засорению кальциевыми осадками.

Внутри биметаллических радиаторов установлен стальной распределительный коллектор, что повышает показатель рабочего напора до 25 атм. Батареи совмещаются с разными трубами, отличаются небольшой массой. Стоимость элементов высокая, не рекомендуется использование антифриза, т. к. возникают протечки.

Алюминиевые батареи хорошо отдают тепло, отличаются привлекательным видом и малым весом. Можно набирать разное число секций, устанавливать в самотечных схемах отопления, но только замкнутых систем. Рабочее давление в диапазоне 7–12 атм, при тестовом показателе 25 атм. Взаимодействие с медными элементами вызывает появление токов, способствующих коррозии.

Принципы технологии подключения к готовому отоплению

Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:

• к каждому радиатору потребуется дополнительно подключить коллекторный узел;
• теплоноситель не должен иметь температуру более +55 градусов;
• новая конструкция не должна иметь нормативное давление более 9 атм.

Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.

В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.

Способы укладки труб

Определившись с количеством труб и их диаметром, можно переходить к следующему важному моменту: выбору способа их укладки

Змейка

Его используют в комнатах с внутренними стенами, с утепленной наружной стеной. С гидравлической точки зрения этот способ наиболее экономичен. Основной недостаток такой раскладки — большая разница температур в начальной и конечной точках трубопровода. Это связано с тем, что подача горячей воды производится с одной стороны, то есть в конце комнаты остывший теплоноситель будет двигаться к обратке, и температура там будет ниже.

Кроме того, этот вариант раскладки труб является достаточно трудоемким. Довольно часто он производится с шагом труб от 20 см и выше из-за того, что согнуть их для меньшего шага очень сложно, особенно, если речь идет о трубе диаметром 18-20 мм. Рациональнее всего использовать такое расположение труб в санитарных зонах, где необходимо обходить сантехнические приборы и устройства, а также для выравнивания смежных зон отопительных контуров.

Зигзаг

Этот способ имеет тот же недостаток, что и предыдущий: неравномерность прогрева в разных точках комнаты. Поэтому, при его использовании, необходимы насосные установки усиленной мощности, прокачивающие воду в системе с большой скоростью.

Спираль или улитка

При таком способе раскладка труб производится от периметра помещения к центру. Таким образом, достигается равномерный прогрев всей поверхности, что делает эксплуатацию теплого пола максимально удобной и комфортной. При укладке спиралью трубы можно разложить на поверхности с любым шагом, начиная от 10 см. Этот способ подходит для помещений любого назначения и площади.

Оборудуйте твердотопливный котел длительного горения своими руками. Это экономически выгодно и удобно. Оцените преимущества электрического котла для отопления частного дома в нашей статье.

Один из наиболее экономических вариантов котла индукционный

Как выбрать, что учитывать и на что обратить внимание читайте в нашей статье
