Отрезной станок: обзор и реализация самодельных решений по металлу и дереву, конструкции, чертежи, нюансы

А о чем, собственно, речь?

Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).

Мотор или УШМ?

Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию

Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента

Но для эпизодического использования УШМ имеет ряд преимуществ:

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:

• Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
• Базовый инструмент остается пригодным для ручной работы вне станка.
• Электропитание – однофазное 220 В из бытовой розетки.
• Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
• Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
• Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
• Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.

В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.

О регулировании оборотов

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.

О названии

УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

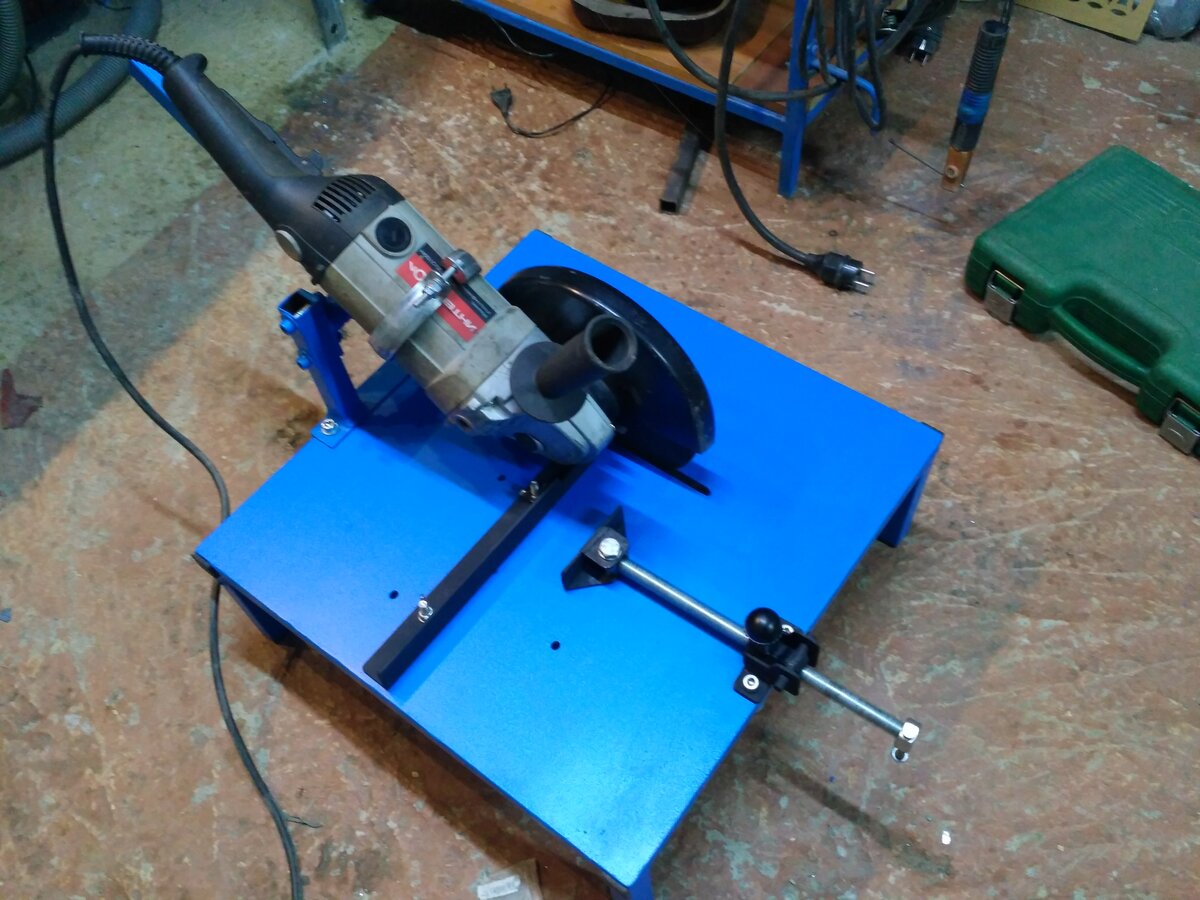

Отрезной станок из болгарки своими руками

длинной металлической трубой

С этой же стороны труба прикрепляется к маленькому кусочку уголка надвигающийся вал, а сам уголок крепится на столе или на полу. Пружину, позволяющую всей конструкции приходить в исходное положение, нужно закрепить с другой стороны трубы. После этого перед началом работы необходимо закрепить болгарку.

Для выполнения более сложных работ придется конструировать отрезной станок усложненной конструкции. Соответственно, для этого понадобится чертеж. Для изготовления потребуются следующие детали:

1. Уголок из металла.
2. Профильная труба.
3. Лист из металла или лист из древесно-стружечной плиты для платформы.
4. Аппарат для сварки.
5. Швеллер.
6. Дрель.
7. Вал.
8. Подшипники.
9. Труба с малым диаметром.
10. Пружина, реле и педаль.

Детали станка соединяются сваркой или прочными болтами при помощи дрели (и станок станет разборным).

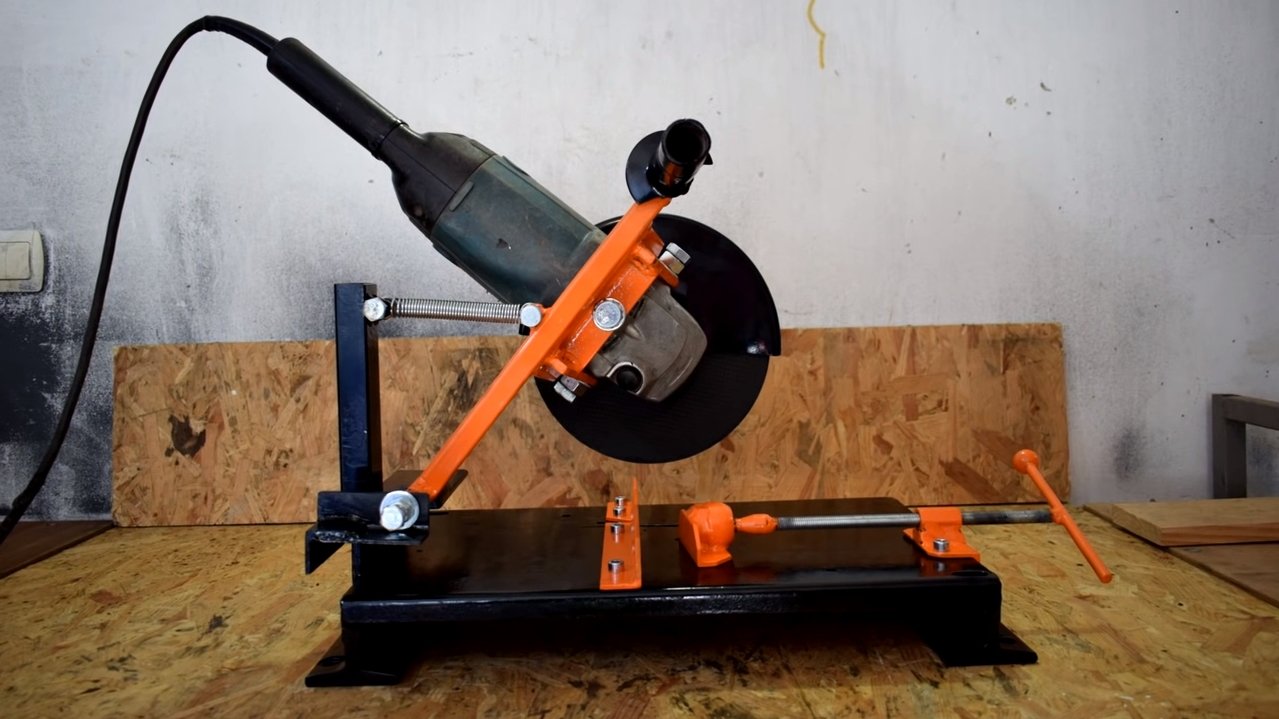

1 Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

• два задних б/у амортизатора от автомобиля;
• трубы, подходящие по диаметру амортизаторов для обжимки;
• профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
• два тавра 35×25 мм для придания жесткости основанию;
• два уголка 40 мм для вертикальных опор;
• металлические пластины для фиксации амортизаторов 190×75×5 мм;
• квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
• автомобильные гайки и болты на 12 мм для стягивания пластин.

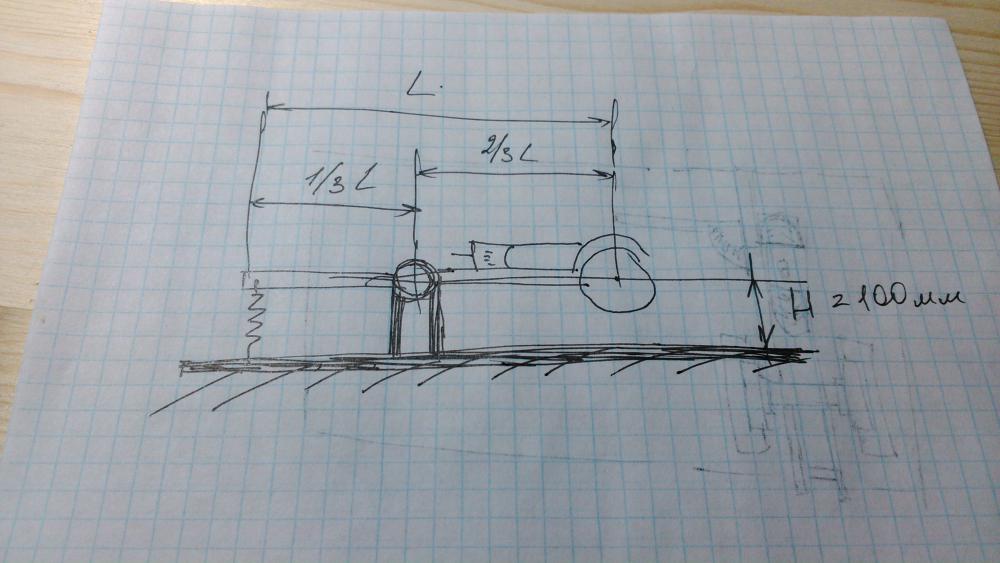

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

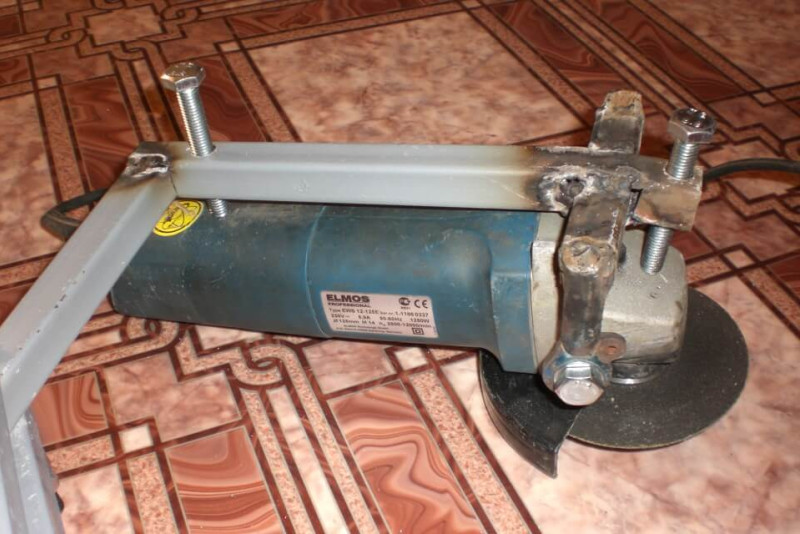

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

• разделение металлопрофиля на отрезки необходимой длины;
• раскрой листового металла;
• получение большого количества однотипных заготовок в короткие сроки;
• резка керамической плитки;
• разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.

  С помощью самодельного отрезного станка можно решить широкий круг задач

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

• прутки различного сечения;
• проволока;
• полосы трубы;
• арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

• приводными;
• механизированными;
• стационарными
• роликовым воздействием.

Правило-отрезной станок

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Изготовление мини болгарки

Самая ответственная часть – это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим – крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную “болгарку”, только теперь он стал более мобильным.

Самодельный станок: плюсы и минусы

Для тех, кто пользуется болгаркой, очевидны ее минусы. Эти неприятные моменты получаются, как ни парадоксально, из основного достоинства угловой шлифовальной машины – мобильности.

Отрицательными моментами при использовании болгарки являются:

1. Не всегда можно закрепить детали для резки, а их вибрирование может разрушать абразивный диск, что опасно серьезными травмами для оператора.
2. Тяжело соблюдать точный перпендикулярный разрез и учитывать толщину диска по отношению к материалу для резки и разметке и при этом самому держать материал.
3. Тяжело нарезать несколько деталей одного размера. Например, прутья, маленькие трубки. А ведь их необходимо выравнивать после нарезки.
4. Занятость обеих рук одновременно, утомительная концентрация внимания во время резки, так как угловая шлифовальная машина или болгарка – это инструмент, который является травмоопасным. Например, весьма вероятен отброс шлифовальной машинки при заклинивании диска в материале и тогда возможна последующая поломка круга. И вот при этом осколками абразива человек может сильно пораниться; чаще всего этот отброс случается в конце резки, при этом детали держатся вместе небольшой перемычкой, в такой ситуации нужно остановить резку, вынуть круг и завершить работу с оборотной стороны детали.

Не проще ли купить?

Кто-то скажет, что вряд ли самоделка для болгарки в виде штатива позволит нарезать металл точно, ровно. Ведь быстрота вращения и скорость оборотов у инструмента неуловимые для человеческого глаза. Конечно, проще купить держатель в магазине и не мучиться изготовлением приспособления своими силами. Однако по мнению многих пользователей приобретенные стойки, особенно китайского производства, нуждаются в доработках. Такие штамповки из листового металла довольно лёгкие, недолговечные, быстро разлетаются.

С учетом того, что советы, мастер-классы, чертежи, видео сегодня имеются в большом количестве, то вполне можно смастерить индивидуальное крепление самостоятельно с учётом нужного функционала, потребностей, личных предпочтений. Ответ, скорее всего – однозначный, что лучше сделать своими руками стойку для болгарки своими силами, чем покупать за большие деньги.

Что стоит предусмотреть

https://youtube.com/watch?v=jKDLSnPCyi4

Видео, полезное для изготовления переносного варианта устройства, демонстрирует отрезной станок по металлу, который несложно собрать в небольшой кейс и перевезти в общественном транспорте или багажнике легкового автомобиля. Таким станком удобно пользоваться при производстве ремонтов по вызову, когда требуется быстрая и точная подгонка по размеру.

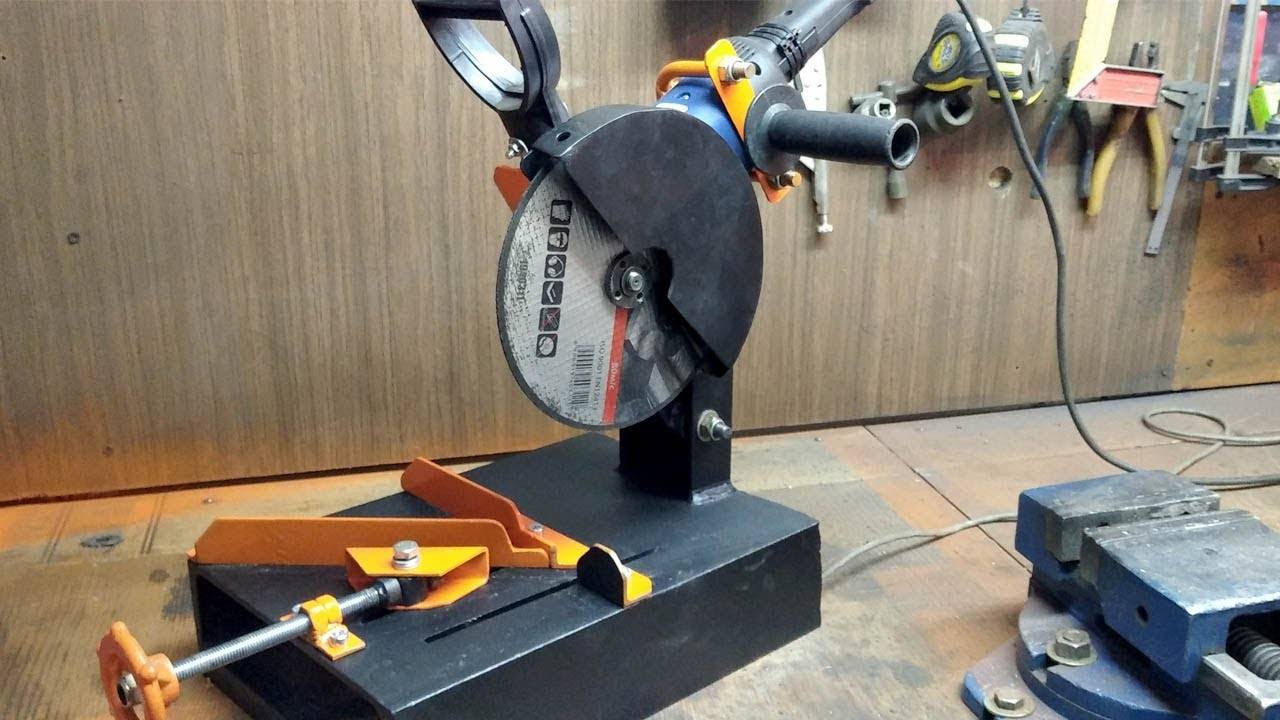

Отрезной профессиональный станок из болгарки, сделанный своими руками, оснащается поворотным прижимным устройством со струбциной. С ее помощью можно резать металл перпендикулярно или под фиксированным углом.

Для отрезного станка по металлу нужно выбирать инструмент, оборудованный фиксируемой пусковой кнопкой. Это одно из основных условий выбора инструмента. Размеры болгарки должны быть рассчитаны на диаметр отрезного диска 150 -230 мм. Диски 115 и 125 мм тоже вполне рабочие, но их придется часто менять — они рассчитаны на ограниченное количество резов.

Конструкция крепления инструмента на маятниковом рычаге допускает замену круга без снятия болгарки, но частые остановки снижают продуктивность работы станка. Нельзя считать, что используемая в конструкции станка болгарка выпала из обихода цеха или мастерской — она демонтируется в течение нескольких минут и вполне пригодна для использования в качестве ручной машины.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7

Чертеж станины

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Материалы для изготовления

Для того, чтобы сделать станок из болгарки, вам понадобятся:

• два старых автомобильных амортизатора;
• два закрытых подшипника и кусок трубы, с внутренним диаметром чуть больше подшипников;
• металлическая труба для прижимной ручки;
• металлические уголки разных размеров;
• металлическая щетка;
• тиски;
• сварочный аппарат;
• болгарка;
• дрель;
• маркер;
• строительная шпилька;
• болты, гайки и шайбы;
• магнитный угольник;
• мебельный газлифт (устройство с амортизатором, применяемое в шкафчиках с горизонтальным открыванием);
• транспортир.

Шаг 1. Делаем поворотный механизм с кронштейном

1

При помощи металлической щетки очищаем амортизаторы от грязи.

2

Надрезаем металлическую трубу вдоль, чуть разводим ее и вставляем с двух сторон подшипники.

3

Зажимаем трубу в тисках и завариваем линию разреза.

4

Из больших металлических уголков свариваем П-образный швеллер. В одном торце болгаркой делаем выемки под трубу с подшипниками и привариваем ее.

5

К другому торцу швеллера привариваем вертикально два меньших уголка.

6

Вставляем в них амортизаторы и привариваем их.

7

Для создания симметричного кронштейна точечно свариваем два уголка.

В дальнейшем мы их рассоединим.

8

Просверливаем в центре отверстие под ось. Маркером намечаем форму кронштейна и обрезаем болгаркой.

9Разъединяем места сварки.

10

От строительной шпильки отрезаем кусок для будущей оси. На один ее конец надеваем гайку и вставляем последовательно в один уголок кронштейна + шайба, затем в трубу с подшипниками + шайба и, наконец, одеваем второй уголок кронштейна. Зажимаем все гайкой.

11

Ровные концы уголков свариваем между собой.

12

Штоки амортизаторов соединяем между собой куском профильной трубы, с просверленными под них отверстиями, и затягиваем гайками.

Чтобы легко и просто наметить места отверстий, обрисуйте торцы штоков маркером или краской и приложите к ним профильную трубу.

Шаг 2. Делаем раму станка

1

От профильной трубы отрезаем два длинных куска и два покороче.

2

Свариваем из них прямоугольную раму. Сошлифовываем все неровности.

Чтобы выдержать все необходимые углы, пользуйтесь магнитным угольником.

3

Внутри меньшей стороны привариваем кусок профильной трубы для крепления поворотного механизма.

4

Снимаем кронштейн, полученный в шаге 1, намечаем и просверливаем места его крепления к раме.

5

Устанавливаем кронштейн на место и прикручиваем его болтами с гайками и шайбами.

6

От куска листового металла отрезаем пластину по ширине рамы и привариваем его с противоположной от кронштейна стороны.

7

От листа металла отрезаем два треугольника и, приваривая их, делаем ребро жесткости для амортизаторов.

8

Для дальнейшего крепления болгарки, в профильной трубе, соединяющей штоки амортизаторов, просверливаем 2 отверстия. В одно из них вставляем болт с гайкой и привариваем ее.

9

Устанавливаем блок с амортизаторами в кронштейн.

10

В торце кронштейна просверливаем отверстие для вывода провода питания.

11

К одному из амортизаторов привариваем кронштейн для крепления мебельного газлифта. Такой же кронштейн привариваем к раме станка. Крепим газовый амортизатор к кронштейнам.

Шаг 3. Делаем прижимную ручку

1

Из листа металла вырезаем пластину в форме прямоугольной трапеции, немного сужая одну из ее сторон примерно от середины.

2

Отрезаем от трубы кусок для ручки и привариваем его под углом 90 градусов к меньшей стороне пластины.

3

Привариваем пластину к левому торцу профильной трубы, соединяющей штоки амортизаторов.

Шаг 4. Крепим болгарку к станку

1

Из листа металла вырезаем три куска и свариваем П-образное крепление.

2

Удаляем лишний металл и шлифуем крепление.

3

С помощью болтов крепим болгарку к станине. Пропускаем провод питания в подготовленное отверстие и подключаем его к источнику напряжения.

4

Потянув за ручку и, двигая ее взад-вперед, прорезаем в листе стали на станине прорезь. Наш станок готов к работе.

Для удобства резки под определенным углом, можно установить на раме упор, наметив с помощью транспортира и просверлив отверстия для его крепления под разными углами.

Техника безопасности

Как вы поняли, при изготовлении станины из металла вам придётся работать со сваркой. Но перед тем как взять в руки это устройство, надо обязательно ознакомиться с техникой безопасности. Сварщик имеет дело с электрическим током, поэтому неправильное обращение с оборудованием может привести к непоправимым последствиям.

Прежде чем включать аппарат в сеть, нужно осмотреть его. Убедитесь в том, что изоляция кабелей не повреждена. Если состояние проводов вас насторожило, то не пользуйтесь этой сваркой, пока не замените их.

После внешнего осмотра включаем аппарат нажатием кнопки «вкл.». При запуске должен быть слышен только звук работающего кулера. Это говорит о том, что вместе с аппаратом заработало принудительное охлаждение. При работе со сваркой нужно помнить о высокой температуре – накладываемые швы очень горячие, поэтому все манипуляции с металлами нужно выполнять в спецодежде.
Используйте специальные перчатки, маску и ботинки на резиновой подошве. Последние ни в коем случае не должны быть коваными.

Противовес

Противовес необходим для облегчения работы с болгаркой и послужит косвенным элементом в целях безопасности при случайном выпадении болгарки из рук. Основная задача – принятие вертикального положения, приостановка резки металла в нужно время.

Специалисты советуют оснастить противовес выключателем в крайнем верхнем углу и устанавливать так, чтобы болгарка могла откидываться на 90-110 градусов

Это важно для безопасности, ведь самодельное приспособление будет прочно удерживаться на месте, а болгарка в случае необходимости сразу же отключится

Сегодня в интернете можно посмотреть множество разных моделей противовесов. Конечно, домашнему мастеру стоит определиться самостоятельно, нужен ли противовес для стойки или нет. Вот простой вариант, как сделать противовес своими руками. Для чего:

• подобрать пружинку с учетом веса инструмента;
• прикрутить в нужное место, можно посмотреть на чертеж фото, как лучше поставить пружину.

Безопасность и защита

Стойка должна быть прочно прикреплена к станине. Для защиты и соблюдения техники безопасности рекомендуется:

• надежно прикреплять кабель от болгарки к подвижной части стойки;
• закреплять сетевой шнур в пластиковыми хомутами, чтобы не мешался под рукой и не попадался под режущий инструмент при включении в работу;
• осматривать режущий круг перед началом работы на возможные повреждения, сколы;
• использовать защитные очки в работе, чтобы частицы металла не попадали в глаза.

На фото можно посмотреть, как изготовить правильно защитные приспособления для удобства в эксплуатации. При выборе штатива для болгарки в первую очередь нужно исходить из диаметра диска. Именно станина должна соответствовать данному диаметру. Неплохим вариантом может стать маятниковая стойка, что упростит процесс распиливания болгаркой. Причем маятниковая система позволит проводить работы любой сложности. Изготовить такую модель несложно. Потребуются: пружинка, металлопрофиль, сварочный аппарат, уголки, маятник.

Отдельное внимание нужно уделить железному столу, на который и будет монтироваться вся конструкция. Стоит проверить на крепость, устойчивость, шаткость

При выборе стойки нельзя забывать о технике безопасности. При изготовлении учитывать все необходимые, подходящие параметры.

Болгарка универсальный инструмент для дома и применение этого инструмента в быту весьма разнообразно. Им можно шлифовать, отрезать полировать обдирать, но самое интересное, что из нее можно сделать отрезной станок по металлу, приспособление, которое дает возможность резать заготовки с ровными краями, и уменьшает нагрузку на руки за счет надежных прижимов и упоров.
