Панели Alucobond: что это такое, характеристики и сфера использования

Применение алюкобонда

Алюкобонд подразделяется не только на типа В2, А2 и plus. Есть еще классификация по цветам, фактурам. От них зависит уместность панелей в зданиях той или иной стилистики. Есть блоки под дерево, неприкрыто металлические, подобные матовому или глянцевому пластику, имитирующие камень.

В частном строительстве алюкобонд используют редко. Отчасти дело в индустриальном виде композитных блоков. Отчасти частники избегают использования панелей из-за дороговизны. А вот для торговых и развлекательных центров, фасадов высоток алюкобонд типичен.

Здесь индустриальный вид панелей к месту. Впрочем, есть и технические плюсы использования алюкобонда. Благодаря малому весу, он дает минимальную нагрузку на фундамент, несущие конструкции. Еще у алюкобонда простая схема крепления. Это позволяет отделывать фасады и внутренние интерьеры масштабных строений в кратчайшие сроки.

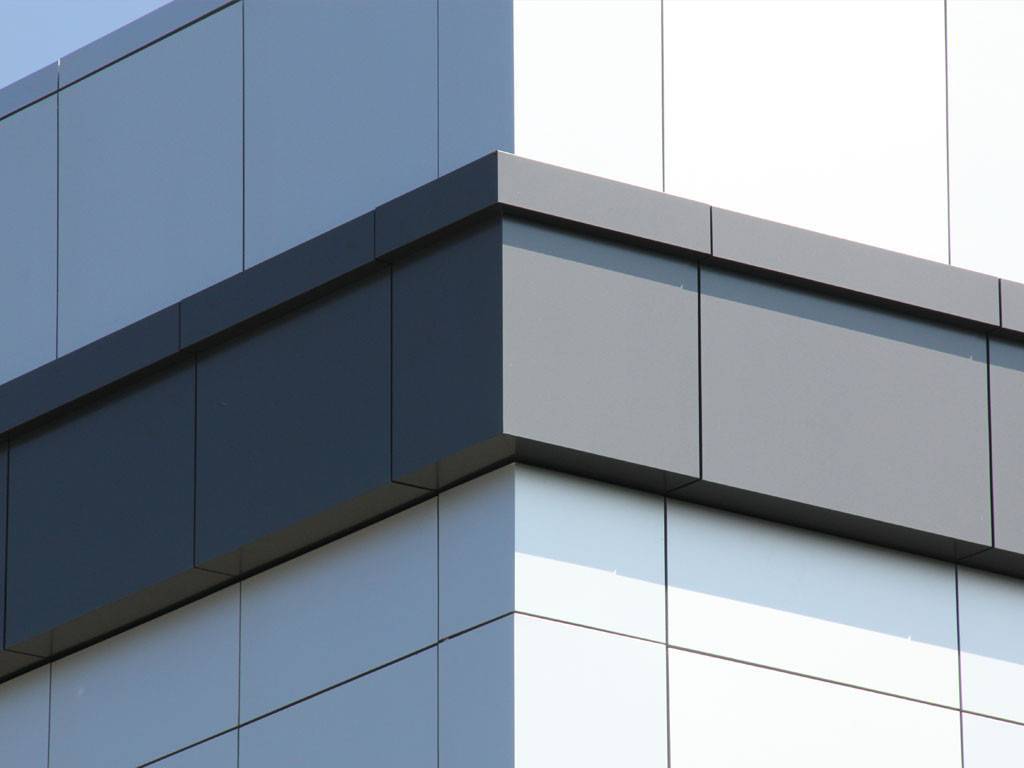

Чаще всего используют фасадный алюкобонд. Внутренние интерьеры композитными панелями оформляют реже. Больше спрос на алюкобонд для рекламных щитов, проектов. Если в фасадных работах и при отделке общественных зданий использование алюкобонда бывает тотальным, то в частном домостроении применение панелей фрагментарно.

Материалом, к примеру, могут отделать одну из стен в хайтек-интерьере, оформить колонну. Еще из алюкобонда слагают декоративные перегородки. Возможность использовать алюкобонд в качестве оконных откосов отсутствует. Однако, возможно оформление панелями лоджий, козырьков.

Фасадные системы alucom для крепления алюминиево композитных панелей

Фасадная система alucom от одноименной компании используется для выполнения навесных вентилируемых фасадов на зданиях любого назначения от административных до жилых объектов и зданий гражданского назначения.

Алюминиевая система для фасадов разрабатывается для облицовочных элементов определенных габаритов и веса, поэтому для алюминиевых кассет используется система Алюком КР — она способны выдержать облицовку из листового материала с толщиной 2-10 мм, при этом форма объекта может быть любая, а диапазон относа от стены — до 350 мм. Подвижные элементы крепления кассет обеспечивают удобный монтаж и несколько десятилетий безремонтной эксплуатации.

Достаточно высокая стоимость такой отделки становится оправданной, поскольку при правильном выборе материалов и грамотном монтаже новый фасад будет служить до 50 лет.

Основные достоинства алюкобонда

Прочность и эластичность. Стальные листы прочные и устойчивы к механическим нагрузкам. В руках мастера становятся гибкими, из них делают почти любую объемную геометрическую форму.
Долговечность. Гарантийный срок панелей 15-25 лет. Панели могут прослужить более 50 лет, сохраняя привлекательный вид фасада.
Алюкобонд можно фрезеровать, гнуть, вальцевать и сваривать полимерные слои. В работе применяют дерево- и металлообрабатывающее оборудование или ручной инструмент.
Атмосферостойкость. Внешнее покрытие панелей не выгорает на солнце, противостоит коррозии.
Эстетичность. Очень большой выбор цветов, имитации под различные природные материалы, которые предоставляют архитекторам, и дизайнерам большие возможность воплотить различные идеи в украшение зданий.
Звукоизоляция. Панель толщиной 4 мм имеет коэффициент звукопоглощения 25дБ

Такое качество материалов важно для зданий расположенных рядом с автодорогами.
Простота и экономичность монтажа. Легкий вес каркаса и самих панелей облегчает монтажные работы и экономит бюджет.

С достоинствами алюкобонда разобрались, теперь немного расскажу о его монтаже, всех тонкостей я не знаю, так как своими руками не монтировал, но наблюдал со стороны за монтажом.

Каркас состоит из нескольких деталей кронштейна, направляющей, икли. Работы по монтажу каркаса мало чем отличаются от отделки фасада профлистом.

Тобольске

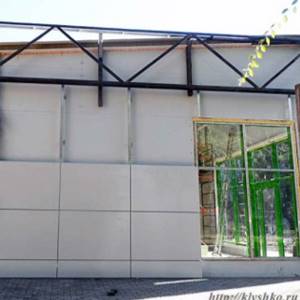

Когда на строительную площадку привезли алюминиевые композитные панели размером 1,5 на 3 метра, мне был не понятно, как из них будут делать объемные фасадные панели.  С материалом привезли большой стол для фрезеровки алюкобонда, из инструментов у монтажников были циркулярная пила, пылесос, заклепочник, шуруповерт.

Чтоб сделать из листа алюкобонда объемную фасадную панель нужного размера, на внутренней стороне с помощью циркулярной пилой вырезают алюминиевый лист и внутренний полимерный наполнитель шириной примерно 1,5 см. На линии изгиба остается один лист алюминия, который изгибают под нужным углом.

История появления алюкобонда

Хотя я узнал об этом материале не давно, оказывается это не такой уж новый материал, алюминиевые композитные панели появились на свет 49 лет назад в Германии. Панели были изобретены и разработаны в 1968 году двумя компаниями Alusuisse и BASF, а в 1969г. марка Alucobond была представлена на рынке.

Отделка фасадов этим материалом стала набирать популярность в 1986 г. в городе Зингене была запущенна вторая линия производства алюкобонда. Спустя 30 лет в 1999 году годовой объем продаж приблизился к 80 млн. квадратных метров.

На сегодняшний день производство алюминиевых композитных листов налажено в Швейцарии, Китае, Франции, США. В России производство алюкобонда под маркой “Алюком” началось с 2005 года в г. Калуга и в г. Красноярске Группой Компанией «Ташир». На сегодняшний день в России работают около 15 заводов, где изготавливают панели таких известных марок как BUILDEX, GROSSBOND, ALUCOM, ALCOTEK, KRASPAN и др.

С уважением Олег Клышко

Технические характеристики Алюкобонда

Рассматриваемые панели не отличаются значительной теплоизоляцией. Главные технические показатели подобных изделий помогают выровнять температурные показатели каждого алюминиевого листа. Назначение материала – вентилируемые фасадные системы, потому алюкобонд создаст надлежащий теплообмен. Прочности определяют следующие характеристики:

• Модуль упругости во время изгиба.
• Прочность во время изгиба.
• Прочность в процессе растяжения.
• Удлинение во время разрыва.
• Коэффициент поглощения звука;
• Поглощение звука (с учетом толщины
  изделия).

Ключевым параметром станет степень горючести, на основе чего будет выдан соответствующий сертификат пожарной безопасности.

Надлежащее
звукопоглощение гарантирует структура материала. Ввиду многослойности, панель защитит
постройку от шума, а также устранит вибрацию.

Технология монтажа

Люди, не имеющие отношения к сфере строительства, для монтажа алюкобонда на фасад здания приглашают специалистов. Дилетантам кажется, что справиться с этой работой может только профессионал, имеющий немалый опыт монтажа композитных плит. Конечно, для обустройства многоэтажных зданий следует заключить договор со строительной компанией, а вот при оформлении фасада собственного домика можно обойтись своими силами. Ведь не все так сложно, как может показаться на первый взгляд.

Крепление алюкобонда производится к металлическому каркасу при помощи специальных узлов. Фиксирующие узлы, на которые следует крепить плиты обшивки здания, делятся на несколько видов:

• подвешиваемые на болты;
• крепящиеся за счет пазов и гребней;
• приковывающиеся;
• ввинчивающиеся;
• клеящиеся.

В целом процесс монтажа состоит из 3-х этапов, первый заключается в установке подсистемы, второй – утепление, а завершающим этапом является крепление самих плит.

Установка подсистемы

Согласно технологии монтажа алюкобонда, прежде всего, необходимо сделать разметку фасада. Для этого необходимо использовать высокоточные инструменты, предназначенные для работы на больших полотнах, например, лазер или теодолит. Если здание невысокое, вполне достаточно использовать строительную рулетку или мерную рейку.

Следующий этап монтажа заключается в установке кронштейнов. При помощи перфоратора необходимо создать отверстия, диаметр которых должен совпадать с анкерными болтами. И тут важный нюанс: глубина отверстия должна быть больше длины болтов на 10 мм.

Далее производится установка кронштейнов. Именно на них будет осуществляться вся нагрузка фасада. Соответственно, чтобы облицовка сидела крепко, необходимо правильно установить кронштейны. Для начала ставится тарельчатая шайба на саморез. Затем в отверстие вставляется термоизолирующая прокладка и пластмассовый дюбель. После саморез закручивается. Последнее в установке подсистемы предполагает монтаж направляющих.

Утепление

Важный этап установки плит заключается в прокладке утеплителя. Чаще всего используется минеральная вата. Также можно применять пенопласт либо пенополистирол.

Листы утеплителя нанизываются на кронштейны. А для большей фиксации в некоторых местах закрепляются дюбелями.

Завершающий этап

И вот осталось только установить сам алюкобонд. Монтаж алюминиевых композитных плит осуществляется в зависимости от вида крепежа. Однако наиболее распространенным является крепление с замком и без. Устанавливать блоки следует снизу-вверх, слева-направо. При помощи саморезов фиксируется стартовая планка. Для более плотного соединения рекомендуется класть под кассеты двустороннюю ленту

При монтаже важно следить, чтобы следующая кассета совпадала с предыдущей по замкам

После установки каждой новой плиты саморезы затягиваются. Если есть необходимость, между блоками можно оставить небольшой зазор. Кассеты, у которых отсутствует замок, устанавливаются по аналогичной технологии с использованием заклепок.

Как стало понятно, установка алюкобонда не отличается особой сложностью. Конечно, для новичка монтаж первых нескольких плит покажется неимоверно сложным. Однако если придерживаться всех тонкостей установки, даже неопытный человек сможет обустроить фасад собственного дома, не привлекая к работе специалистов строительной сферы.

Покрытие, цвет и фактура

На лицевую сторону листа в заводских условиях наносят либо PVDF покрытие, либо окрашивают полиэстером

Слой PVDF очень прочен и химически инертен, главным его качеством является способность выдерживать растяжения и сжатия без растрескиваний, что особенно важно для фасадных материалов, подверженных температурным расширениям. Изнанка панелей покрывается защитным антикоррозионным слоем, повышающим долговечность композита в местах контакта с креплениями. Виды лицевых покрытий:

Виды лицевых покрытий:

• Стандартное цветное. Палитра однородных цветов без особых эффектов.
• Цветной металлик. От серебристого до тёмно-серого, различных оттенков.
• Натуральный металлик. Включают в себя пилёный алюминий, эффект меди, цинка и др.
• Покрытия со специальными эффектами, например, искрящиеся под разными углами освещения.
• Анодированный алюминий. Естественное анодирование разных тонов.
• Фактуры натуральных материалов. Имитируют дерево и камень. Их получают ламинированием панелей.
• Спектральное покрытие. Используются пигменты с цветовыми градиентами, меняющимися в зависимости от угла обзора.
• Заказные цвета и фактуры на панелях. Результат ограничен только фантазией дизайнеров.

Полимерные покрытия более долговечны, чем анодированные и ламинированные. Это сказывается на гарантийном сроке, который завод даёт на материалы. Для стандартного цветного PVDF он составляет 25 лет, в то время как на ламинат ALUCOBOND Wood Design не более 15.

https://youtube.com/watch?v=FNN5WaBWBgI

Технические характеристики Alucobond (Алюкобонд)

Технические характеристики*	Alucobond B2	Plus	A2
Стандартная толщина панели, мм	3	4	4	3	4
Стандартная толщина алюминиевого слоя, мм	0,5
Вес панели, кг/м2	4,5	5,5	7,3	5,9	7,6
Стандартная ширина панели, мм	1000	1250	1250–1500	1250	1500
Предел прочности при изгибе, МПа	125	240	240	125	240
Группа горючести**	Г4	Г4	Г1	Г1	Г1
Группа воспламеняемости**	В4	В4	В1	В1	В1
Группа дымообразующей способности**	Д3	Д3	Д2	Д1	Д1
Группа токсичности**	Т2	Т2	Т2	Т1	Т1
Класс пожарной опасности в составе фасадных систем	–	К0
Возможность применения в качестве облицовки оконных откосов	Нет
Модуль упругости при изгибе, МПа	70 000
Предел прочности при растяжении, МПа	130
Удлинение при разрыве, %	5%
Алюминиевый сплав	EN AW-5005A (AlMg1)
Толщина лакокрасочного покрытия, мкм	25

* По данным EFA Handel und Management GmbH ** Справочно

Панели «Алюкобонд» применяются в качестве наружной облицовки вентилируемых фасадов и обладают описанными ниже техническими характеристиками.

«Алюкобонд», размеры панелей: толщина 4, ширина 1220 мм, а длина 2440 мм. Выпускаются панели в виде непрерывной ленты, и могут быть разрезаны на части любой длины.

«Алюкобонд», горючесть: панели различаются по группе горючести. Каждая обозначается своим символом. Например, маркировка ALUCOBOND B2 обозначает, что материал относится к группе легкогорючих. ALUCOBOND B2 относится к группе трудногорючих.

«Алюкобонд», текстура: окраска позволяет придать материалу практически любую текстуру и цвет. Это может быть мраморная, хромирована, золотая, зеркальная поверхности или же имитация штукатурки – текстура «Алюкобонд» поражает своим многообразием.

При выборе панелей «Алюкобонд», вес зависит от типа панели и составляет от 5 до 8 кг./кв.м.

Цены на панели Alucobond (Алюкобонд)

Цена действительна на момент очередного обновления прайс-листа

Обратите внимание! Цена материала Alucobond А2 напрямую зависит от текущего курса Евро. Перед заказом уточняйте актуальность прайс-листа на сайте по телефону: +7(495)783-9903. Дополнительные сервисные опции

Дополнительные сервисные опции

Характеристики и виды панелей

Стандартная композитная панель имеет следующую структуру:

• защитная пленка;
• лакокрасочный слой;
• алюминиевый лист;
• клеевая прослойка;
• наполнитель;
• клеевая прослойка;
• лист алюминия;
• антикоррозийное покрытие.

Алюминиевые композитные панели BILDEX

Производство алюминиевых композитных панелей

Панели выпускаются шириной от 1 м до 1,5 м, стандартная длина составляет 2,40, 3,20 и 4 м. Правда, многие производители не указывают фиксированную длину, предлагая покупателям подбирать материал под конкретные параметры здания. Толщина панели равняется 2-6 мм, а вес не превышает 8 кг на квадратный метр, благодаря чему на несущие конструкции оказывается минимальная нагрузка. В то же время, из-за небольшой толщины и особенностей структуры такая отделка плохо удерживает тепло, и в качестве теплоизолирующего материала не используется.

Алюминиевые композитные панели, размеры

Панели выдерживают температурные колебания в диапазоне -58°С… +80°С, большие ветровые нагрузки, невосприимчивы к воздействию микроорганизмов и коррозии. Кроме того, они гасят вибрации и эффективно поглощают звуки. К примеру, звукоизоляция бетонных стен повышается в 2 раза после облицовки фасада композитными панелями. Что касается пожаробезопасности, то здесь тоже показатели очень хорошие: панели относятся к трудновоспламеняемым материалам, которые обладают слабой горючестью и выделяют мало дыма. К тому же, все больше производителей используют при изготовлении материала антипиреновые добавки, что еще больше снижает риск возгорания обшивки при пожаре в здании.

Панели делятся на виды по двум критериям – составу наполнителя и типу наружного покрытия.

Вид наполнителя	Основные свойства
Минеральный	Многокомпонентный состав, включающий вспененный полиэтилен и большое количество антипиренов. Имеет низкий класс горючести – Г1, не выделяет едкого дыма, при плавлении не растекается. В изделиях немецкого производства применяется наполнитель, изготовленный на основе гидроокиси алюминия, который еще меньше склонен к возгоранию. Панели с минеральной прослойкой предназначены для фасадной отделки
Полимерный	Изготавливается из сотового полипропилена и вспененного полиэтилена. Такой наполнитель обеспечивает легкость облицовочному материалу, что позволяет использовать его при облицовке тонких перегородок и конструкций со слабой несущей способностью. Панели с полимерной прослойкой используются преимущественно внутри помещений
Алюминиевый	В качестве наполнителя используются очень тонкие алюминиевые пластины, собранные в соты или сетку. Это обеспечивает наибольшую легкость облицовки и самую высокую жесткость. Такие панели выдерживают огромные ветровые нагрузки, а потому идеально подходят для отделки высотных домов

Стоит заметить, что панели с алюминиевым наполнителем гораздо хуже поглощают звуки и совсем не держат тепло, а по стоимости значительно превышают облицовку с минеральным и полимерным наполнителем. По этой причине использовать их для отделки частного дома нецелесообразно.

Цвета алюминиевых композитных панелей

Разновидности покрытия панелей

Вид покрытия	Основные характеристики
Полиэфирные краски и лаки	Самый недорогой тип покрытия. Образует прочную и эластичную пленку с приятным глянцевым блеском. Обладает хорошей устойчивостью к выгоранию и влаге. Панели с таким покрытием рекомендуется использовать для внутренней отделки, поскольку снаружи они теряют внешнюю привлекательность уже через 5-6 лет
Краски и лаки PVDF	Покрытия этого типа обладают грязеотталкивающими свойствами, высокой устойчивостью к механическим повреждениям и ультрафиолету. Средний срок их службы 20-25 лет без потери первоначального вида. Панели с этим покрытием отлично подходят для наружной облицовки
Оксидные пленки	Покрытие, образующееся в результате электрохимической обработки алюминия. Оно создает надежную защиту от коррозии, ультрафиолета, негативного воздействия осадков и механических повреждений, придает поверхности зеркальный эффект. Средний срок службы такого покрытия составляет 15-20 лет
Ламинирующие пленки	Эти синтетические покрытия выполняют и защитные, и декоративные функции. Они создают искусную имитацию разнообразных фактур: мрамор, гранит, полированный метал, различные породы древесины. Ламинированные панели дороже остальных, но зато и смотрятся наиболее эффектно. Срок службы этих покрытий составляет 15-20 лет

Использование композитных алюминиевых изделий в фасадных работах

Инструменты и материалы

Панели и кассеты Алюкобонд можно монтировать самостоятельно. Если вы хотите справиться с фасадной отделкой своими силами, помимо облицовочного материала вам будут нужны:

Иллюстрация	Материал для обшивки
	Профиль фасадный.
	Кронштейны фасадные.
	Плитная теплоизоляция.
	Ветрозащитная паропроницаемая мембрана.
	Крепеж механический: саморезы по металлу с буром; тарельчатые дюбели; заклепки.

Инструментарий монтажника:

Для крепления на саморезы используем шуруповерт

1. Перфоратор;
2. Дрель;
3. Набор сверл и буров по металлу, бетону и кирпичу;
4. Шуруповерт;
5. Уровень;
6. Пила для резки панелей и кассет (дисковый или торцевой фрезер);
7. Ножницы по металлу для точной подгонки;
8. Нож для резки утеплителя.

Для фасадных работ желательно использовать леса, позволяющие перемещаться вдоль всей отделываемой поверхности

Кроме того, обязательно нужны будут строительные леса или хотя бы передвижной стеллаж. Это обусловлено спецификой фасадных работ.

Технология обшивки фасада кассетными изделиями

Общая схема фасадной обшивки с использованием композитных кассет

Ответ на вопрос о том, как работать с Алюкобондом, зависит от типа используемых изделий. Ровные панели монтируются, как и любой материал для обшивки. А вот технология монтажакассет имеет свои особенности.

Работы выполняем по такой схеме:

Иллюстрация	Монтажная операция
	Установка кронштейнов. На стену по разметке устанавливаем кронштейны, каждый из которых фиксируем анкером с металлической раскрывающейся гильзой. Для снижения теплопроводности под основание кронштейна стоит подложить прокладку из паронита или аналогичного материала.
	Установка теплоизоляции. Поверх кронштейнов укладываем слой волокнистого теплоизоляционного материала (минеральная вата). Прорези в утеплителе делаем монтажным ножном или специальной пилой. Также инструкция и рекомендует уложить поверх теплоизоляции гидроизоляционную ветрозащитную мембрану с хорошей паропроницаемостью.
	Механическая фиксация утеплителя. Фиксируем теплоизоляционный материал дюбель-зонтами с широкой горловиной. Каждый дюбель закрепляем гвоздем или стопорным шурупом.
	Монтаж вертикальных профилей. Поверх слоя теплоизоляции устанавливаем вертикальные профили. Для крепления профиля к кронштейну можно использовать саморезы либо заклепки. Кассеты можно крепить и на стандартный профиль, но лучше всего использовать специальные изделия с крепежной системой.
	Установка кассет. Кассеты из алюминиевого композита прикладываем к профилям и выравниваем по уровню.
	Начальная фиксация. Углы кассет закрепляем на профиле, используя саморезы по металлу с буром. При фиксации следим, чтобы шляпка крепежа не проминала защитный слой.
	Установка креплений. Опорную пластину, находящуюся внутри профиля, поднимаем с помощью отвертки и заводим за зацеп кассеты.
	Фиксация крепления. Саморезом фиксируем опорную пластину в нужном положении. Так она снимает часть нагрузки с угловых креплений кассеты.
	Установка следующих деталей. Соседние кассеты монтируем рядом с уже установленными. При выравнивании обязательно выдерживаем одинаковый зазор между элементами обшивки.

После отделки всего фасада и завершения комплекса работ нужно снять с кассет и панелей защитные пленки. Желательно сделать это в течение месяца, поскольку при более длительной выдержке есть риск полной полимеризации клея. Счистить, конечно, можно будет и потом, но трудозатраты возрастут в разы.

Так выглядит обшитая поверхность

Алюкобонд: 3 вида композитных панелей и их применение в фасадных работах

Композитные изделия на основе алюминия используют в фасадных работах по всему миру

Панели Алюкобонд (Alucobond) — это условное название, объединяющее целую группу фасадных композитных материалов на основе алюминия. Хорошие эксплуатационные характеристики делают их очень популярными. Советую к ним присмотреться даже тем, кто не занимается отделкой фасадов на профессиональном уровне. Вполне возможно, что после тщательного анализа характеристик этих панелей и изучения методики монтажа вы найдете им применение и при ремонте дома, и при отделке хозяйственных построек.

Обзор материала

Структура композитных панелей

Композитные панели Alucobond обычно состоят из двух алюминиевых листов с минеральным заполнением между ними и многослойным защитно-декоративным покрытием. Такая структура обеспечивает сочетание прочности, надежности и устойчивости к внешним воздействиям.

Многослойная структура изделий обеспечивает им хорошие эксплуатационные характеристики

Структура панели Алюкобонд:

1. Основа — два тонких (0,5 мм) алюминиевых листа с антикоррозионным покрытием.
2. Заполнитель — синтетический полимер. Чаще всего используется пенополиэтилен высокого давления. От типа заполнителя и его толщины во многом зависят эксплуатационные характеристики изделия.
3. Внутреннее покрытие —противокоррозионный оксидированный состав, который наносится на загрунтованную поверхность алюминиевого листа. Защитный слой предотвращает повреждение алюминия при контакте с обрешеткой или несущими поверхностями из любых материалов.

Наружное покрытие делают химически инертным, что позволяет защитить алюминиевую сердцевину от коррозии

1. Наружное покрытие —либо слой полиэстера, либо слой фторированного углерода (PVDF). Фторированное покрытие отличается повышенной светостойкостью и химической инертностью. Благодаря этому Алюкобонд можно использовать в фасадных и отделочных работах в регионах с самыми сложными климатическими условиями, в том числе в прибрежной полосе.

Дополнительный плюс покрытия PVDF — эластичность. Даже при сильном изгибе панели Алюкобонд фторуглеродный слой не трескается и не отслаивается от основания, что увеличивает срок эксплуатации конструкции под воздействием температурных деформаций.

Пример использования разноцветных изделий в дизайнерском оформлении фасадов

1. Наружная ламинированная пленка — наносится поверх защитно-декоративного покрытия для его сохранности при транспортировке и монтаже изделий.

Технология позволяет производить панели и кассеты с разными видами ламинации

При производстве Алюкобонд разрезается на плиты стандартного размера. Также выпускаются кассетные изделия, которые можно использовать для обшивки фасада без предварительной гибки, подрезки и других операций.

Готовые к монтажу фасадные кассеты

Характеристики разных видов панелей

Различия в структуре панелей

Алюминиевые композитные панели Алюкобонд представлены на рынке в трех основных разновидностях:

Технические характеристики разных панелей:
