Печь на отработанном масле: 4 варианта конструкции

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

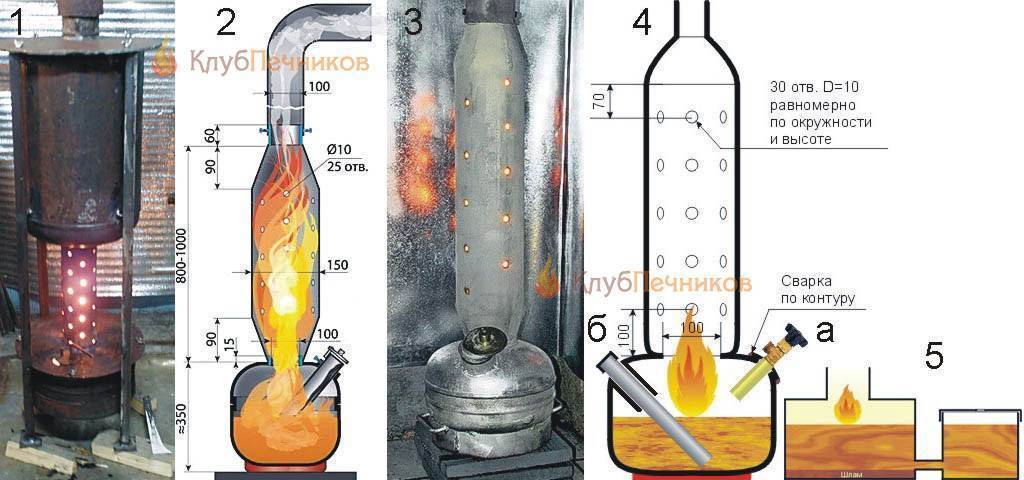

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

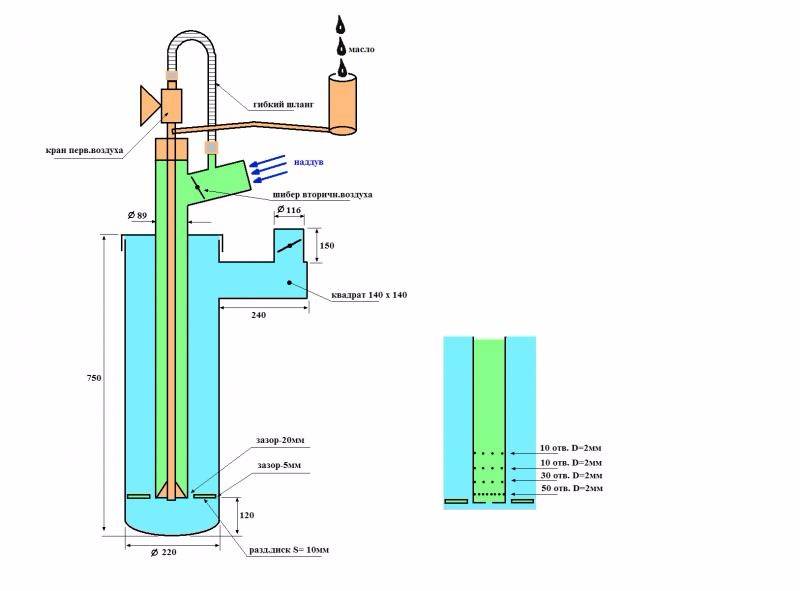

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

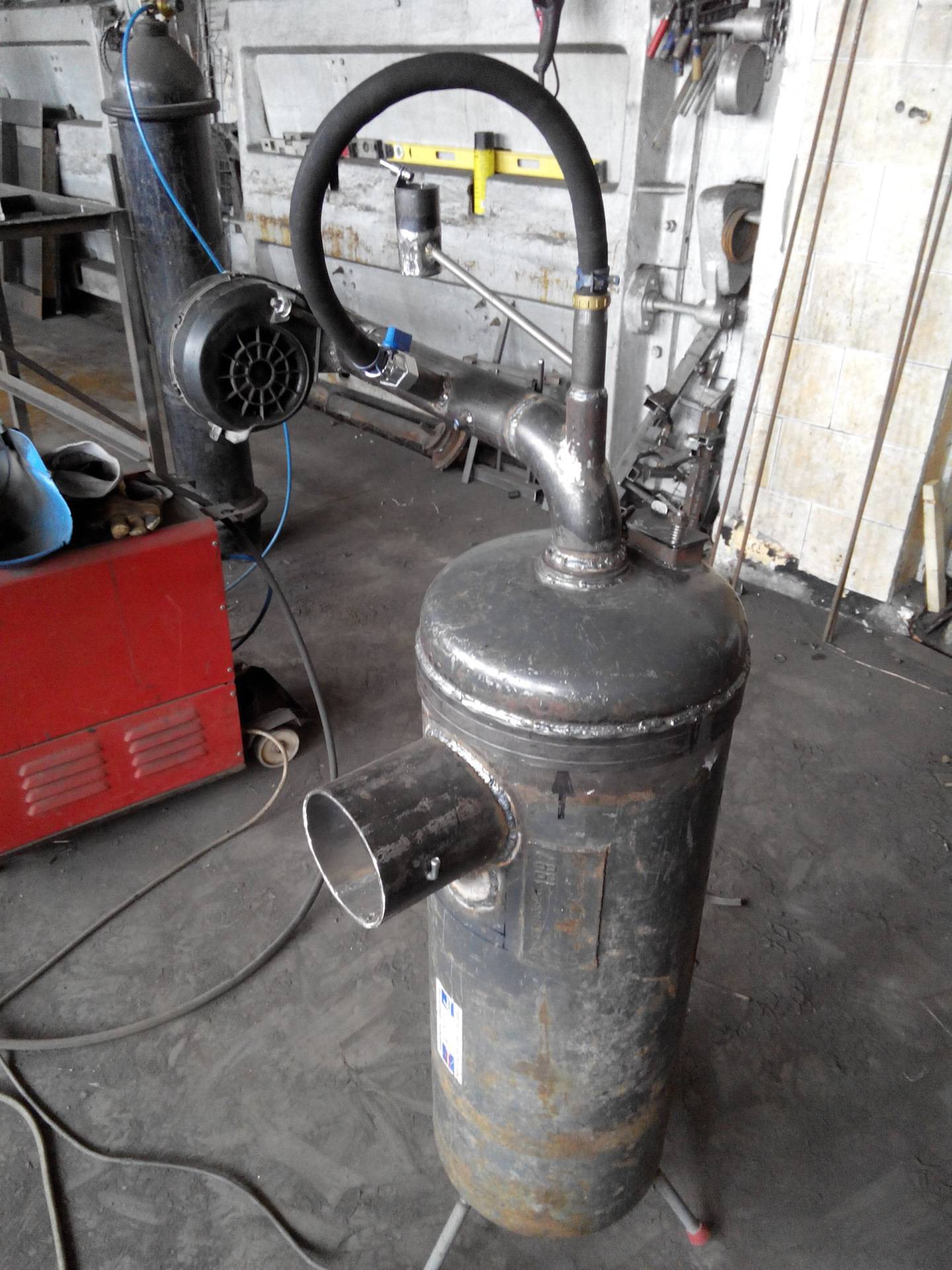

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Как переделать буржуйку

Твердотопливную модель на дровах можно переработать под отработку. В конструкцию вносят изменения, добавляя камеру сгорания и обеспечивая доступ воздуха в оба отсека. Печка становится универсальной, функционируя как на дровах, так и на масле.

Из листового железа сваривают накопительный бак. В буржуйке делают пробоину для подачи кислорода. Монтируют дверцу, которая регулирует поступление летучего вещества в резервуар. Вместо традиционного дымохода профессионалы рекомендуют использовать перфорированную трубу, диаметром от 78 мм. Деталь устанавливают к боковой части камеры сгорания.

В конструкции можно сжигать дрова или отработку. После твердого топлива обязательно вынимают резервуар, высыпают золу или удаляют пригоревший жир. Во время процедуры дымоход обстукивают, убирая сажу.

У буржуйки, работающей на отработанном масле, поддувало всегда закрыто, иначе не получится обеспечить нужную тягу. Если модель не будет универсальной, то дверцы можно запаять. Горючее подают и разжигают через боковое отверстие (вьюшку). В этом случае теряется возможности демонтажа топливного резервуара.

Целесообразность использования отработанного масла

На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.

В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.

Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.

Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Печь на отработанном масле: разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

В нижний сосуд печки заливается масло, которое расщепляется при недостаточном количестве воздуха

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

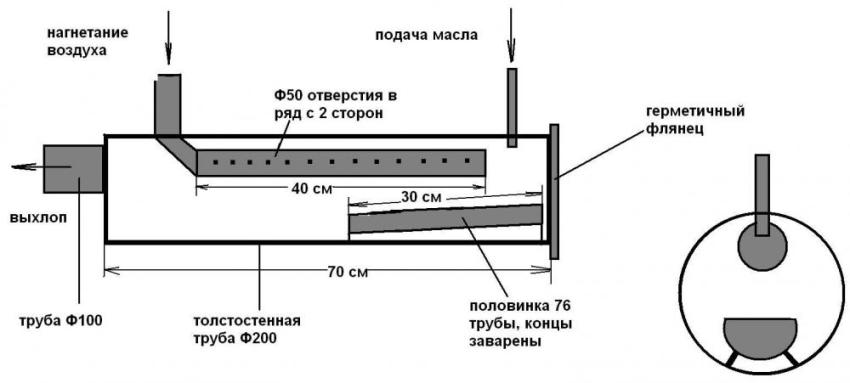

Стандартная схема печи на отработанном масле

Противопожарные меры

Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:

• не оставляйте печку на сквозняке;
• не ставьте печь рядом с предметами, способными легко воспламеняться;
• соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
• в масло не должна попадать вода;
• регулярно проверяйте дымоход на герметичность;
• используйте только техническое очищенное масло;
• не оставляйте работающий агрегат без присмотра.

Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.

https://youtube.com/watch?v=GBxHKPlkty4

Порядок сооружения устройства своими руками

Масляные агрегаты на отработке с водяной рубашкой можно изготовить самостоятельно. Для сооружения конструкции используется газовый баллон. Детали фиксируются с помощью обычной дуговой сварки. Ниже описан порядок изготовления устройства в пять этапов, но сначала рекомендуется внимательно изучить чертеж печи на отработке с водяным контуром.

Потребуются следующие материалы и инструменты:

• газовый баллон на 50 л;
• металлические листы;
• трубы для дымохода (толщина стенок 2-3 мм);
• трубы для горелки;
• сварочный аппарат;
• рулетка;
• уровень;
• болгарка;
• дрель.

Алгоритм выполнения работы:

Этап 1. Привариваем к корпусу будущей печи ножки, изготовленные из любого подходящего металла. Их длина составляет 20-30 см.

Этап 2. Устанавливаем корпус.

Этап 3. Болгаркой вырезаем отверстия, начиная в 10 см от конструкции и заканчивая в 50 см от пола.

Этап 4. Сверлим проем для радиатора и свариваем части трубы и агрегата.

Этот прибор, как правило, устанавливается ближе к выходу.

Буржуйка открытого типа

Данное устройство состоит из ёмкости для хранения топлива (отработанного масла или соляры) прямоугольной или круглой формы. Она на четверть заполняется жидкостью и имеет воздушную заслонку. Сверху конструкции устанавливается труба с дырочками, через которые всасывается воздух для вторичного дожигания. Ещё чуть повыше размещается камера вторичного дожигания и выход трубы для дымохода.

Буржуйка поможет отопить помещение независимо от сети

При этом верхняя дожигающая камера не считается просто обязательным элементом. Намного эффективнее будет сделать камеру с дожиганием на 90°C.

Рабочий принцип самый что ни есть простой. В первую очередь нужно зажечь отработанное горючее. Для этого дополнительно можно применять любую огнеопасную жидкость. Потом начинается процесс первичного горения, при котором происходит пиролиз. Образовывающиеся газы при попадании в трубу с перфорацией после контакта с воздухом целиком загораются и сгорают. При этом уровень пламени можно настраивать при помощи заслонки. При её открытии смесь обогащается кислородом, процесс горения увеличивается.

Эта конструкция имеет пару положительных качеств:

• простота применения;
• дешёвое производство;
• независимость от сети.

Но, плюс ко всему, печь имеет очень много минусов. Первым делом — это невысокий КПД (около 70%).

Такие печи можно создать собственными руками

Также у нее есть и эти недостатки:

• для работы аппарат обязан иметь эффектную и мощную тягу, без неё он будет затухать в помещении;
• если в масло попадёт вода, то уже в ёмкости будут возникать взрывы, через дожигающую трубу с дырочками она будет вылетать наружу, отчего может появиться пожар;
• может задействовать до 2 литров горючего в час, при этом значительная часть из вырабатывающей энергии уходит в трубу;
• корпус не разбирается, благодаря этому его сложно очищать.

Однако многие минусы можно убрать, используя некоторые технологичные уловки. Во время работы устройства следует удерживать единых правил пожарной безопасности

Одинаково важно фильтровать масло перед тем как применить

Как выполнить печь на отработке Геликоптер собственными руками:

Плюсы и минусы такого способа отопления

Эти печи, по сравнению с другими конструкциями, имеют несомненные преимущества. Среди них отмечают следующее:

• низкая стоимость используемого топлива;
• простая и практичная конструкция, которая практически полностью исключает возможность поломки;
• работа печи не зависит от температуры окружающей среды;
• быстрое нагревание небольших помещений;
• возможность подключения к системе отопления целого здания (для этого в верхнем резервуаре нужно предусмотреть теплообменник);
• не нуждается в электричестве или газе, поэтому не боится их отключения (установить агрегат можно без получения соответствующих разрешений);
• может как отапливать помещение, так и применяться для приготовления пищи;
• габариты устройства таковы, что его можно перевозить даже в легковом автомобиле;
• при изготовлении получится существенно сэкономить, воспользовавшись вторичным сырьем;
• низкая пожароопасность при правильной эксплуатации.

Однако важно знать и о недостатках масляных печей на отработке:

1. Довольно простая конструкция усложняется дымоходом, который необходимо соорудить независимо от того, какое помещение отапливается. Труба должна соответствовать определенным требованиям: в ней не допускаются горизонтальные участки, а общая длина составляет минимум 4 м, что позволяет добиться нормальной тяги.
2. Из-за использования отработки в качестве топлива печь сильно загрязняется, поэтому ее и дымоход нужно часто чистить.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки – жаропрочная или тугоплавкая конструкционная сталь.

Конструкция печи на отработке

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине – обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Стандартная конструкция печи на отработке, фото

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода – тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

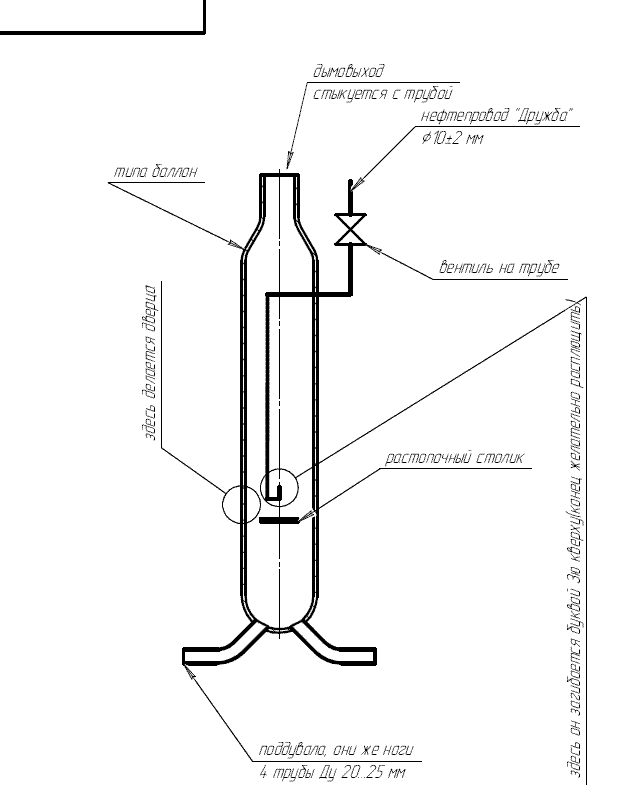

Схема печи на отработанном масле с размером деталей

Для самостоятельного изготовления печки потребуется:

• сварочный аппарат;
• болгарка с отрезными и шлифовальными кругами;
• готовые детали и подготовленные обрезки труб необходимого диаметра;
• краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

Печка на отработке после окраски

Печь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.

Лучшие микроволновки. ТОП-20: Рейтинг 2022 + Отзывы

Печь на отработке из трубы собственными руками

Легче всего корпус для печи сделать из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочтите: “Как выполнить печь на отработке из баллона с газом – доктрина и практика”). Такой аппарат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не получится, так как вследствии нарушение теплового режима котел начнет чадить, а это довольно страшно.

Сначала нам необходимо создать корпус – выполняется это в этой очередности:

1. Берем трубу сечением 21 см с толщиной стены 1 см и высотой 78 см.
2. Для производства дна берем сталь листового типа толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
3. Дальше к дну приваривают ножки, которые можно сделать из болтов.
4. Сейчас необходимо выполнить смотровое окно, которое располагают на расстоянии 8 см от дна. Оно нужно для наблюдения за разгоранием чаши на старте. Размеры окна формируют если исходить из собственных желаний. Дверку делают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы створка закрывалась плотно, по ее периметру ложится асбестовый шнур.

1. Трубу для отвода дыма сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с другой стороны корпуса, в 7-10 см от верха.

1. Берем кусочек металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
2. По краешку круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
3. В самом центре крышки проделываем отверстие сечением 8,9 см, а с боковой стороны прорезаем отверстие диаметром 1,8 см. Второе отверстие нужно для получения добавочного смотрового окна. Для него нужна крышка, которая считается так же и клапаном предохранения.

Сейчас, для печи на отработке с наддувом следует приготовить трубу для перевозки воздуха и топлива:

1. Понадобится труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
2. Просверливаем 9 отверстий по окружности, при этом от края необходимо отойти 5 см, а их диаметр должен составлять 0,5 см.
3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
5. С такой же стороны по краешку выполняют 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого воспользуйтесь угловой шлифмашиной.
6. С противоположного торца трубы, отступив от края 0,5-0,7 см, создаем отверстие сечением 1 см.
7. В подготовленное отверстие заводим трубу топливоподачи. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она обязана быть в одном уровне с трубой для воздушной подачи. Ее изгиб и длина определяются размещением емкости для топлива.
8. Труба для воздушной подачи и топлива варится к крышке. Ее необходимо выставить поэтому, чтобы от нее до основания корпуса оставалось 12 см.

Настало время для печки на отработке с наддувом выполнить чашу для топлива:

1. В первую очередь берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусочек длиной 3 см.
2. Сейчас из 2 миллиметровой стали листовой вырезаем круг диаметром 21,9 см.
3. Приварив ее к куску трубы, получаем чашу, в которую станем подавать горючее.

Начнем собирать гаражную печь на отработке:

1. Отступаем от дна корпуса 7 см и собираем изнутри него чашу.
2. Собираем крышку одновременно с устройством для топливоподачи.
3. Устанавливаем дымотвод на дымовой отрезок трубы. Дымотвод обязан быть размещен строго в вертикальном положении, даже небольшие уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплять.

Как только поставлена масляная распылительное устройство для печки и маслоблок, переходят к испытаниям. Вначале в чашу укладывают определенное количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага почти что догорит.

С учетом топливного расхода 1-1,5 литра в час, можно будет отопить до 150 метров квадратных помещения.
