Установка
Предписанное решение – котел в обязательном порядке должен быть подключен с Laddomat или терморегулирующим клапаном, позволяющим создание отдельных котлового и отопительного (первичного и вторичного) контуров, что обеспечивает минимальную температуру возвратной воды в котел 65°C. Чем выше температура возвратной воды в котел, тем меньше конденсация дегтя и кислот, способствующих повреждению котла. Температура воды на выходе из котла должна постоянно находиться в пределах от 80 до 90°C. Другим вариантом является подключение котла через трехходовый смесительный вентиль и сервоприводом с электронным регулированием для удерживания минимальной температуры возвратной воды в котел (65 — 75°C).
Рекомендуем всегда подключать котлы D15PX и D20PX к теплоаккумулятору объемом 500-1000 л. Такой способ подключения котла с аккумулирующим (компенсационным) баком позволяет лучше управлять работой котла по показаниям двух датчиков TV и TS, установленных на баке. Для управления горелкой с помощью двух температур на аккумулирующем баке необходимо установить на бак два датчика KTF 20 (датчики TV и TS).
| Laddomat | терморегулирующий клапан | Подключение котла D PX с теплоаккумулятором |
Схема подключения котлов D15PX, D20PX с теплоаккумулятором для регулирования горелки по показаниям датчиков TS и TV и управления котловым насосом по температуре котла (датчик TK) из горелки A25.
Схема подключения котлов D15PX, D20PX с теплоаккумулятором и регулятором ACD01
1 Принцип работы и особенности устройства

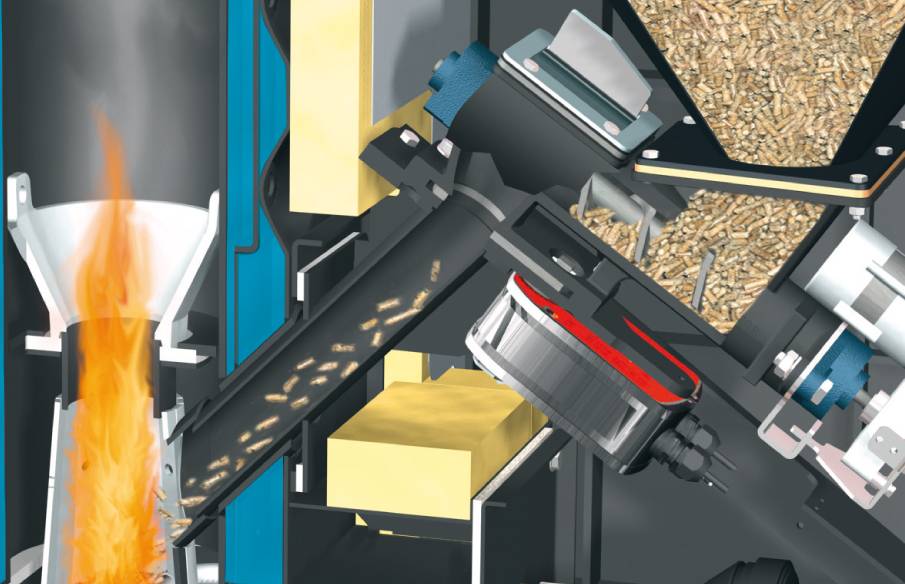

Устройство пеллетных котлов включает в себя шнековую конструкцию для подачи топлива и запальный механизм, обеспечивающий быстрое возгорание пеллетов. А также в систему входит вентилятор, который обеспечивает принудительную подачу воздуха. Это в значительной степени улучшает процесс горения.
Розжиг срабатывает лишь тогда, когда присутствующее в печи топливо хорошо разгорится. В автоматическом режиме пеллеты поступают в топку по мере необходимости. Горение приводит к образованию горячих газов, которые, проходя по дымоходу, отдают до 95% полезного тепла.
Важной особенностью является то, что топливо подаётся лишь до тех пор, пока не будет достигнута максимально требуемая температура. Возобновится его подача только после того, как температура упадёт до минимальных значений. И в качестве преимуществ печей, работающих на пеллетах, можно выделить:
И в качестве преимуществ печей, работающих на пеллетах, можно выделить:
- небольшой объём камеры сгорания;
- основная масса тепла (до 70%) снимается в самой конструкции;
- очень высокий показатель КПД, достигающий 96%;
- если устройство оснащают дополнительным контуром водоснабжения, то полученное тепло можно использовать, например, для отопления помещений.
Существуют разные виды пеллетных котлов:
- 1. Котлы, работающие исключительно на древесных пеллетах.
- 2. Комбинированные модели, которые могут работать не только на пеллетах, но и при необходимости на дровах или угле.
- 3. Универсальные, способные работать практически на любом виде твёрдого топлива.
Котлы, работающие только на пеллетах
Самое простое устройство имеет специализированный котел, работающий только на пеллетах. Работа пеллетного котла позволяет создать почти автономную систему отопления – ведь пеллеты в бункер можно загружать 1 раз в несколько дней, автоматика регулирует частоту включения и температуру нагрева теплоносителя.
Устройство
- бункер для пеллет;
- корпус, оборудованный теплообменником, топкой и горелкой;
- устройство подачи пеллет из бункера в горелку;
- автоматическая система управления.
Совместная работа составляющих частей котла обеспечивает автономную работу отопительного оборудования.

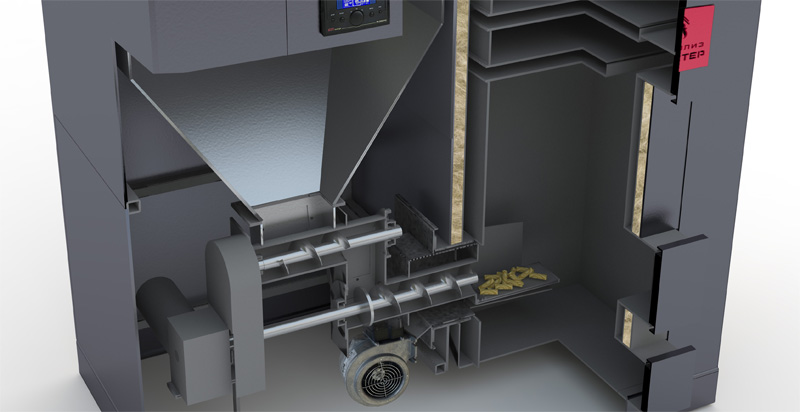

Схематичное изображение устройства и принципа работы пеллетного котла
Принцип работы
- В бункер вручную загружаются пеллеты.
- Шнековый транспортер автоматически подает пеллеты в топку с горелкой.
- Пеллеты поджигается с помощью устройства розжига (ТЭНа), воздух подается через форсунки в топку.
- В топке сгорает топливо, в теплообменнике происходит отбор тепла от топки и нагрев теплоносителя.
- Зола собирается в отдельный контейнер, его очистка производится вручную один раз в 5-7 дней.
Топливо в пеллетных агрегатах подается снизу и сжигается постепенно по принципу «сверху вниз». Горение протекает медленно, поэтому происходит наиболее полное сжигание топлива. Температура в топке зависит от скорости сжигания топлива – она регулируется автоматикой путем уменьшения или увеличения подачи воздуха. Автоматическое регулирование скорости сжигания топлива обеспечивает заданный температурный режим в здании.
Автоматический режим управления
Хранение пеллетных гранул производится в отдельно стоящем бункере, который связан с камерой сгорания. Автоматика позволяет задать недельную программу подачи гранул в котел. Кроме этого, автоматика по установленной программе будет включать или выключать горелку, что позволяет экономить расход топлива и поддерживать заданный температурный режим в зависимости от времени суток. Управление можно производить либо с помощью дистанционного пульта, либо используя кнопки на дисплее.
Бункер объемом от 200 до 300 литров обеспечивает непрерывную работу котла в течение трех дней. Для бесперебойной работы среднего по мощности котла в переделах 25 кВт, суточная норма составляет 5 кг. Можно произвести установку внешнего бункера, что позволит намного увеличить объем загрузки пеллет, тем самым увеличив время работы котла без вашего вмешательства. За работу горелки отвечает система управления, гранулы в камеру сгорания подаются малыми партиями, что исключает возможность перегрева. Если требуется отключить котел, то после нажатия функциональной кнопки его работа автоматически прекратиться через 5−10 минут, которое требуется для полного сгорания загруженной партии пеллет.
Способы отопления домов
Все способы отопления можно поделить по:
- способу сжигания топлива;
- способу передачи тепловой энергии.
- Традиционное, при котором огонь распространяется снизу вверх (этот же способ реализован в котлах с автоматической загрузкой топлива).
- Пиролиз, то есть разложение древесины на минимальное количество золы и пиролизные газы, которые затем сжигают в специальной камере. Подробней о пиролизе и отличиях от других способов сжигания древесины читайте в статье «Пиролизный газ и его применение».
- Верхнее горение, при котором огонь движется сверху вниз, подробней о нем читайте в этой статье (котлы Стропува).
Способов передачи тепла всего 2:
- Водяное отопление, в том числе теплые полы.
- Прямое излучение тепла (печи и грубы).
Котел на пеллетах: принцип работы
Рисунок 3. Сравнительная таблица расхода топлива разных видов.
Пеллетное отопление — это наиболее безопасная, экологически чистая технология хай-тэк, которая позволяет автоматизировать работу котельной полностью, в отличие от использования угля и дров. Котел на пеллетах состоит из 3-х механизмов, которые объединены в единое функциональное устройство: как правило, это котел со специальной горелкой, в котором сжигается топливо, бункер, в котором хранится запас гранул, и механизм, подающий пеллеты в камеру сгорания.
Основой системы отопления данного вида является котел для сжигания пеллет. Котел на пеллетах имеет следующий принцип работы: древесные гранулы засыпаются в бункер и оттуда подаются по мере необходимости в топку котла при помощи специального шнека, управляемого автоматикой. Чем больше нам нужно тепла, тем больше расход гранул. Когда температура воздуха в помещении достигает требуемого уровня, шнек останавливается и гранулы перестают попадать в печь, экономя расход топлива. Вместимость бункера может быть разной. Есть бункеры, которые можно загрузить гранулами на целый год, сезон, месяц, неделю или просто на несколько дней. Использовать котел на пеллетах желательно в паре с дополнительным, резервным котлом.
Минусы пеллетного отопления
Высокая стоимость оборудования. Отечественный котел мощностью 20 кВт обойдется в 170 — 200 тыс. руб; импортный, от производителя с хорошей репутацией на российском рынке, будет стоит 200-250 тыс. и более
Важно понимать, что дымоход и его монтаж в эту сумму не входят.
Большие габариты и вес. Пеллетный котел 20 кВт весит от 200 до 400 и более килограммов, при этом снабжен бункером объемом 150 – 300 л
Понятно, что установка такого оборудования может быть только напольной.
Большая площадь топочной для пеллетного котла. В среднем на один котел необходимо не менее 9 м2 площади, так как по требованиям безопасности зазор между котлом и стеной (или другими конструкциями) должен составлять не менее 1 м с каждой стороны, а для устройства с боковым обслуживанием его желательно увеличить до 1,5 м.
Пеллетный котел в котельной
- Пеллетный котел абсолютно зависим от электричества и при отключении электропитания использоваться не может.
- Загрузка пеллет требует трудозатрат. Догружают бункер вручную; вполне можно себе представить, сколько килограммов топлива придется перенести на себе, если емкость бункера исчисляется сотнями литров.
- Котлу требуется регулярная чистка, при постоянном использовании это нужно делать 2 раза в месяц. Пренебрежение этим правилом может привести к поломке шнека подачи топлива, к тому же нагар снижает КПД котла.
- Для хранения пеллет необходимо отдельное большое помещение. Если дом используется для постоянного проживания, то на один отопительный сезон может потребоваться до 10 тонн пеллет — это примерно 20 м3. Хранить пеллеты под открытым небом или под навесом нельзя: они очень гигроскопичны (недаром из них изготавливают недорогие наполнители для кошачьих лотков), а сжигание сырых пеллет приводит к скоплению креозота в котле. Поэтому основное требование к помещению для их складирования – хорошая гидроизоляция, более-менее постоянная температура и удаленность от источников огня и сильного нагрева.

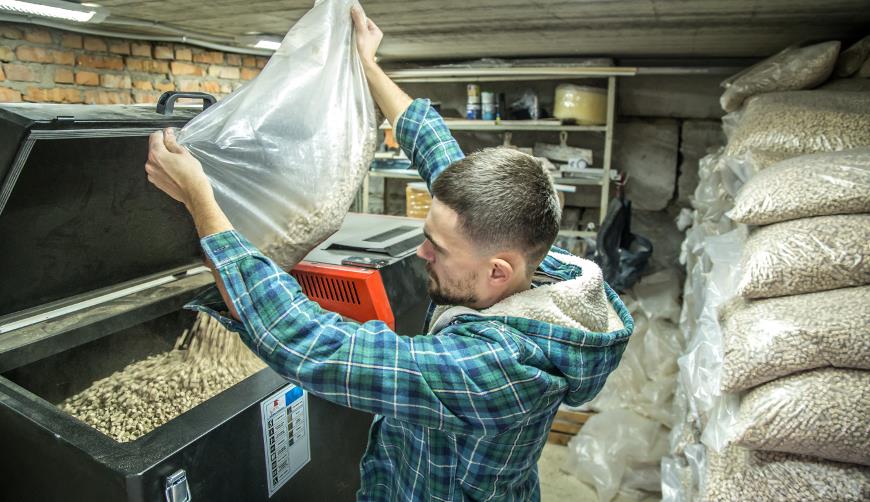

Загрузка пеллет в котел
Конструктив
Конвективная часть
Конструкция модели Теплодар Купер ОК 20 для отопления частного дома площадью до 200 м².
Прежде всего, при выборе котла стоит обратить внимание на его конвективную часть, т.е. его теплообменник
Теплообменники в пеллетных котлах зачастую выполняются из чугуна и из стали. Чугунные теплообменники более надежны, однако уступают в цене стальным, которые тоже довольно хорошо себя зарекомендовали. Газовые каналы в таком теплообменнике могут быть двух типов: горизонтальные и вертикальные. Тут преимущество теплообменника с вертикальными каналами очевидно, поскольку, сгорая, пеллета образует определенное количество золы, которое гораздо легче оседает именно на горизонтальных участках газовых каналов. Как следствие, снижается эффективность сжигания топлива, ухудшается теплообмен. Такой котел необходимо чистить гораздо чаще.
Котел с вертикальной конвективной частью менее подвержен засорению. Также производители часто применяют технологию, надежно закрепившуюся в газовых котлах – турбулизаторы. Это вставки в газовые каналы теплообменника, призванные улучшить теплообмен в конвективной части. Однако положительный эффект от турбулизаторов наблюдается в первое время после чистки. На практике же такой котел достаточно быстро засоряется. В худшем случае, турбулизаторы просто врастают в теплообменник. В твердотопливных котлах гораздо более эффективно увеличение общей площади теплообменника, без ущерба проходимости газовых каналов.
Важно! Установка производителями турбулизаторов – это попытка удешевить котел. Покупка такого, на первый взгляд более дешевого экземпляра, может в будущем вылиться в непредвиденные расходы.
Пожаробезопасность

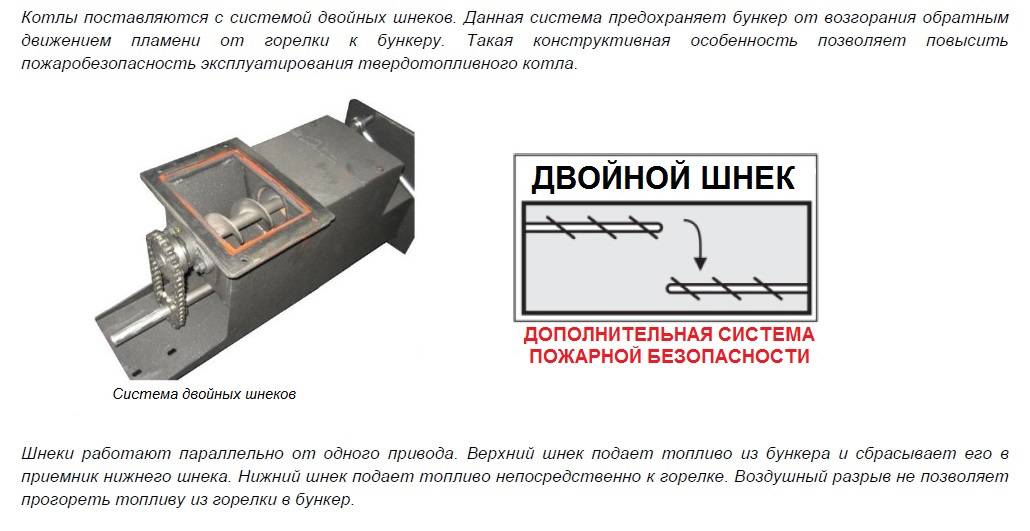

Обратить внимание следует на пожаробезопасность пеллетного котла и на наличие в его конструкции системы защиты от возгорания в шнековой полости и бункере. Наиболее простой вариант такой системы – бак с водой, запертой парафиновой вставкой
При повышении температуры в шнековой полости, парафин плавится, освобождая проход воде и заливая воспламенившуюся пеллету. Способ простой, но эффективный. Также применяются электронные системы защиты и оповещения.
Защита от перегрева теплообменника
Не стоит забывать, что котлы на твердом топливе, в отличие от газовых, обладают более высокой инерционностью. Это означает, что даже после остановки котла, он продолжает какое-то время нагреваться. Потому в обязательном порядке в таком котле должна присутствовать защита от перегрева, а еще лучше система принудительного остужения.
Модель ZOTA «Pellet»-15А производства компании Красноярскэнергокомплект.
Автоматическое зажигание
Эта функция избавит вас от необходимости вручную запускать котел на пеллетах. Особенно это удобно для котлов малой мощности, которые не работают постоянно, либо обеспечивают нужды горячего водоснабжения.
Удаление золы
Обслуживание котла
Стоит обратить внимание на удобство удаления из котла золы, а также на наличие в комплекте с котлом устройств для чистки теплообменника. Эти операции придется выполнять довольно часто
Примечание! Производители современных пеллетных котлов предлагают множество интересных конструктивных решений, поэтому приведенный выше список далеко не полный. Мы же в статье постарались сделать акцент именно на удобстве эксплуатации и безопасности.
Топливо
Перед тем, как решиться на установку пеллетного котла, стоит оценить доступность данного вида топлива в вашем регионе. Желательно, чтобы производитель пеллеты был местный. Это позволит сэкономить на доставке, а также даст возможность закупать меньшее количество пеллеты. Наиболее приемлемый вариант – это когда в регионе есть несколько производителей (поставщиков), которые обеспечивают непрерывные регулярные поставки. Это обезопасит вас на случай поломки оборудования у производителя и прочих непредвиденных ситуаций.
Линия по производству топливных пеллет.
Важно! Стоит продумать место, где вы будете хранить запасы пеллет. Это должно быть сухое место
При длительном хранении, желательно, чтобы пеллета была упакована в герметичную упаковку, поскольку она имеет свойство подтягивать влагу из атмосферы.
Если будет использоваться пеллета с высоким процентом зольности – следует предусмотреть вариант для утилизации золы.
Что представляет из себя пеллетный котел
Одним из главных минусов дровяных котлов длительного горения является само топливо, оно громоздкое и требует много места для хранения.
Классические твердотопливные котлы для обогрева частных домов созданы для сжигания дров, каменного угля, кокса и прочих твердых видов топлива. Для этого они оснащаются большой топкой, в которой осуществляется сжигание топлива с выделением большого количества тепла. Такие котлы требуют постоянного подкидывания все новых порций дров и угля – прогорают они достаточно быстро, что приводит к постепенному остыванию отопительной системы.
Появившиеся в продаже твердотопливные котлы длительного горения, используемые для отопления частных домов, порадовали своих владельцев уменьшенным количеством подходов для загрузки горючего – некоторые из них умеют работать до 8-10 часов, в зависимости от используемого топлива. Такой подход позволяет рассчитывать на длительную и бесперебойную работу – можно быть уверенным, что к утру в комнатах не похолодает.
Альтернативой котлам длительного горения стали пеллетные котлы, работающие на специальных горючих гранулах – пеллетах. Такое топливо выделяет большое количество тепловой энергии и обладает множеством преимуществ перед дровами и углем:
- Доступная стоимость – благодаря тому, что пеллеты представляют собой продукт, созданный из различных отходов, их стоимость находится во вполне доступном диапазоне;
- Удобство хранения – достаточно сложить мешки с гранулами в любом удобном месте. Также для этого можно предусмотреть вместительный бункер;
- Удобная дозировка – пеллеты являются сыпучим и очень легким горючим материалом, поэтому их можно дозировать с точностью до нескольких грамм. Также их очень удобно засыпать – для этого можно воспользоваться глубокой лопаточкой.
Пеллеты сгорают практически полностью, оставляя после себя минимальное количество золы. Также в продаже присутствуют низкозольные модификации, сгорающие чуть ли не на 100%.
Пеллетный котел для отопления дома представляет собой довольно внушительный агрегат, работающий на гранулах-пеллетах. Хранение топлива осуществляется в бункере, размеры которого могут быть как маленькими, так и очень большими. Пеллетное горючее постепенно поступает в камеру сгорания, где оно сгорает с выделением большого количества тепла. После этого тепло поглощается теплообменником.
Перепад температур между камерой сгорания и выходом теплообменника очень большой – продукты сгорания остывают здесь с температуры +800-900 градусов до +100-120 градусов.

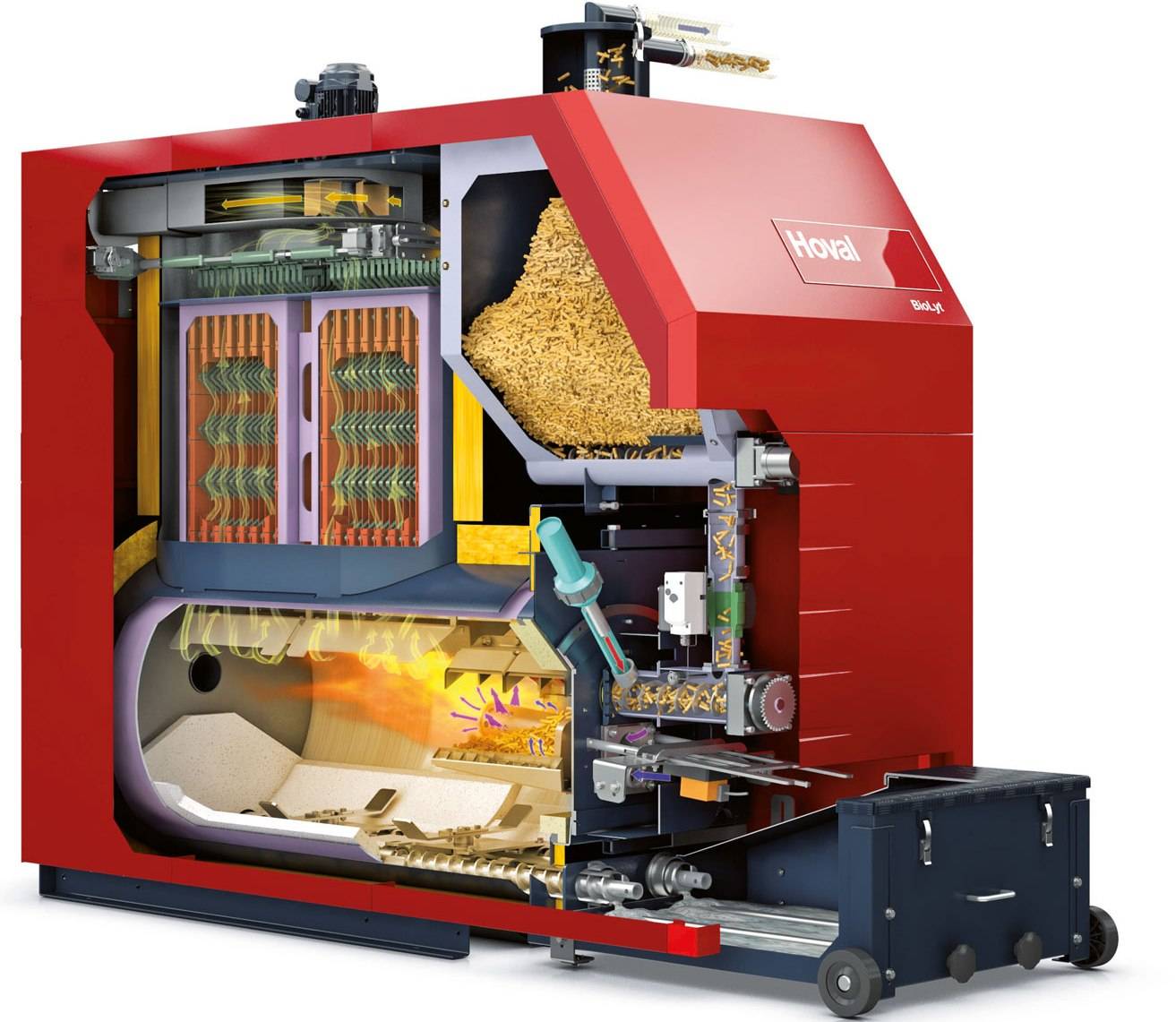

Пеллетные котлы для дома состоят из следующих узлов:
- Бункер – здесь хранится пеллетное горючее, которое забирается в камеру сгорания. Некоторые модели пеллетных котлов обладают очень большими бункерами, что позволяет рассчитывать на самый длительный прогрев и непрерывную работу отопления частного дома на протяжении нескольких дней подряд>;
- Шнек – обеспечивает плавное поступление гранул-пеллет в рабочую камеру, он приводится в движение электродвигателем;
- Камера сгорания – здесь происходит процесс горения;

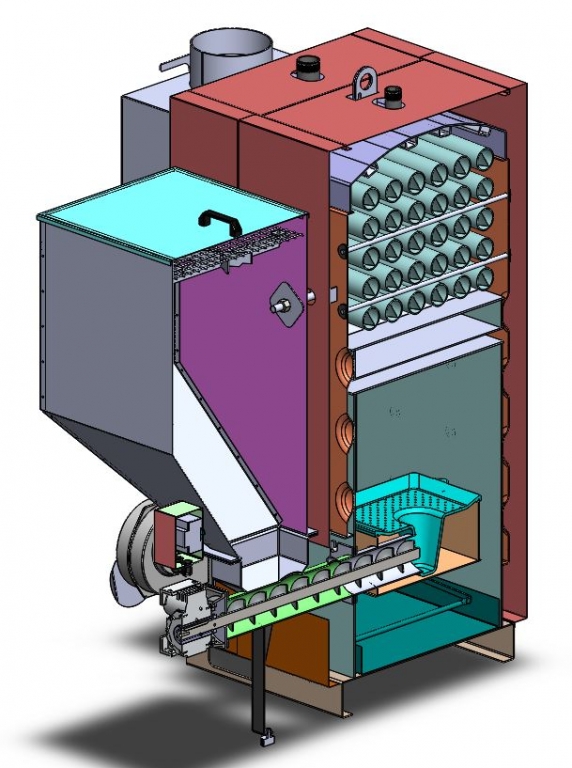

Основные агрегаты и узлы пеллетника.
- Горелка – в этом модуле воспламеняются и горят пеллеты. Можно сказать, что камера сгорания и горелка – это один и тот же узел;
- Теплообменник – здесь происходит передача тепла в систему отопления. Теплообменники могут быть самыми разными, начиная от плоских стальных и заканчивая многоходовыми чугунными;
- Модуль управления – контролирует подачу топлива в топку, проверяет рабочие параметры, следит за безопасностью.
Пеллетные котлы, используемые для отопления частных домов, содержат в себе и многие другие узлы – это сборники золы, предохранительные клапаны, системы розжига и многое другое. Но основными являются именно вышеуказанные модули – они отвечают за создание тепла и его передачу в систему отопления частного дома.
Работают пеллетные котлы для дома примерно так же, как и обычные твердотопливные котлы. Шнек забирает пеллеты из бункера и направляет их в горелку, где происходит их сгорание. Полученное тепло забирается теплообменником, а остатки отправляются в атмосферу. Многие пеллетные котлы оснащаются системами принудительной подачи воздуха в камеру сгорания и вентиляторами дымоудаления – все это позволяет обеспечить более эффективное сжигание пеллетного топлива.
Благодаря автоматической подаче горючего, пеллетные котлы не требуют частых подходов. Одной загрузки хватает на несколько часов, а то и на несколько дней. Более того, самые продвинутые образцы самостоятельно поддерживают температуру в системе, регулируя подачу пеллет и горение пламени – для этого они оснащаются многофункциональными системами автоматики.
Автоматика пеллетной горелки
Современные котлы не работают без автоматического блока управления. В настоящее время в торговой сети можно его можно подобрать по тепловой мощности горелочного устройства.
Кроме того такой блок возможно изготовить самостоятельно для мастеров-электронщиков с использованием комплектующих, которые также в большом количестве представлены на рынке.
Важно при выборе системы автоматики понимать какие процессы и с какими параметрами нужно регулировать, чтобы котел надежно работал. Базовые параметры автоматической пеллетной горелки:
Базовые параметры автоматической пеллетной горелки:
- дозировка объема часовой подачи топлива;
- регулировка скорости шнекового транспортера;
- автоматическое включение/отключение котла;
- регулирование воздухоподачи изменением скорости вращения дутьевого вентилятора;
- диагностика работы котла;
- диагностика параметров теплоносителя.
Как сделать пеллетную горелку своими руками
Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.
Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.
Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.
Пеллетная горелка своими руками
Строение изделия и назначение его элементов
Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.
В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.
Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

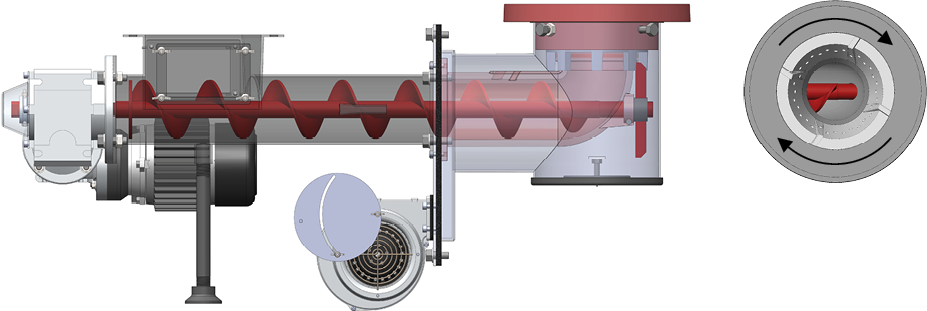

Шнековый конвейер
Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.
Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.
Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.
Механизм пеллетной горелки
Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.
Описание рабочих режимов
Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.
В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.
Разобраться в работе устройства поможет схема пеллетной горелки.
https://www.youtube.com/watch?v=pkvWhUl1Nws
Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:
- Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
- Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.
Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.
Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.
Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.
Детали пеллетной горелки
Конструкция устройства
Рассмотрим конструкцию устройства на примере автоматической горелки АПГ-25, разработанной инженерами «Теплодар». Основные элементы — разборный бункер для пеллет, подающий шнек, встроенный пульт управления.
Конструкция постоянно совершенствуется в целях повышения ее эффективности. В ходе последних разработок в нее были внесены следующие улучшения:
- внедрение тянущего шнека плоского сечения, чтобы добавить горелке жесткости и устойчивости при использовании пеллет разных фракций;
- добавление крышки к лотку загрузочного устройства с целью дополнительного упрочнения конструкции;
- изменение геометрии колосника горелки и жаровни для того, чтобы уменьшить расход топлива;
- использование опоры шнекового вала из капролоновой втулки для защиты мотора от пыли и снижения изгибающей нагрузки на шнек.
При корректно осуществленном монтаже пеллетная горелка АПГ-25 работает на 100 % корректно в течение всего срока эксплуатации.
Преимущества использования пеллетов
Что стоит выделить:
- Стоимость пеллет ниже, чем у угля или торфа;
- Топливо легко хранить. Продаются пеллеты в мешках, поэтому складировать их не представляет сложности. Хранят гранулы в сухом месте. Две тонны занимают три кубометра пространства.
- Пеллеты легко использовать. Единожды засыпав гранулы в бункер, можно заниматься другими делами. Подача к горелке выполняется автоматически.
Пеллетные котлы рассчитаны на работу только на гранулах, за исключением универсальных моделей. Продаются агрегаты, способные переварить все – и уголь, и дрова, и те же гранулы разного качества.
В зависимости от мощности и именитости производителя, стоимость составит 150-2000 долларов США и более.
Устройство
Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.
Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).
Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.
Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.
Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.
В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.
Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.
Факельного типа
Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.
Вид сбоку на горелку факельного типа
- Небольшие габаритные размеры;
- Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
- Упрощённая эксплуатация;
- Повышенная надёжность;
- Можно сжигать пеллеты низкого качества.
- Небольшая мощность по сравнению с другими горелками;
- Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.
Объёмного типа
В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.
Общий вид горелки объёмного горения
Каминные
Горение пеллет в каминной горелке
Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.
К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.
Заключение
Как и любое отопительное оборудование, котел на пеллетах имеет свои преимущества и недостатки. Поэтому эффективность его использования, сильно зависит от вашего географического положения, стоимости традиционных энергоресурсов, присутствия в регионе производств, способных предоставить вторсырье для выработки пеллет, а также от наличия специалистов, способных произвести грамотный монтаж и наладку такого оборудования.
Надеемся, что оценив все вышеперечисленные факторы, вы сможете самостоятельно ответить себе на вопрос, стоит ли в вашем случае делать ставку на отопление дома пеллетным котлом или лучше обратить внимание на другие отопительные решения
