Пескоструйный аппарат (пескоструй): компоненты, безопасность и эксплуатация, как изготовить

Что такое пескоструйный пистолет и его назначение

Пескоструйным пистолетом называется насадка для компрессора, которая предназначена для очистки кузовных поверхностей автомобилей от стойких загрязнений и лакокрасочного покрытия. Популярностью пользуется насадка для пескоструя в автомастерских для покраски автомобилей, однако ничего не мешает домашнему мастеру купить пистолет для компрессора, и воспользоваться для очистки любой металлической поверхности, что делается зачастую перед окрашиванием, патинированием и анодированием.

Внешне насадка практически полностью напоминает пистолет для продува или покраски на компрессор, но отличие все же имеется. Основными конструктивными элементами устройства являются:

1. Металлический корпус в виде пистолета
2. Канал — шланг для подачи абразивного вещества к пистолету
3. Сопло — отверстие, через которое вылетает песок под давлением, и ударяется с обрабатываемой поверхностью
4. Рукоятка с курком — предназначена для удержания корпуса инструмента, а также для запуска подачи пескоструя
5. Регулировочные винты для настройки давления воздуха и величины подачи абразивных веществ

Самым главным элементом устройства является сопло, которое должно изготавливаться из высокопрочных материалов, как вольфрам или керамика. Если выбирать пистолеты для пескоструя на компрессор с соплом из пластика или тонкого металла, то долго такой инструмент не прослужит. Сопло под воздействием абразивных веществ очень быстро выйдет из строя.

Принцип работы пескоструйного пистолета для компрессора заключается в том, что мелкий песок вылетает из сопла под давлением, создаваемым сжатым воздухом. Тем самым осуществляется удаление лакокрасочного покрытия и прочих загрязнений с металлических поверхностей.

Это интересно! Пескоструй предназначен не только для обработки металлических поверхностей, но и для удаления загрязнений с пластика, дерева и прочих материалов.

Какой компрессор использовать для пескоструйного пистолета

Перед тем, как воспользоваться пескоструйным пистолетом, необходимо уделить внимание выбору компрессора. Сразу надо отметить, что компрессор низкой производительности для проведения пескоструйных работ не подойдет

Минимальное значение выходного давления должно составлять не менее 5 атмосфер. Производительность при этом должна составлять не менее 300-400 литров в минуту, а в идеале 500 литров в минуту

При выборе основного аппарата важно учитывать такие параметры:

1. Давление
2. Уровень потребления насадкой сжатого воздуха
3. Расход абразивных веществ
4. Скорость проведения работы
5. Тип компрессора

Определяемся с этими параметрами, на основании которых выбирается компрессор. Ниже представлена таблица, по которой можно ориентировочно просчитать расход абразивных веществ в зависимости от диаметра шланга для песка и воздуха, а также размера сопла и давления компрессора. Приведенные в таблице значения являются ориентировочными, и позволяют сориентироваться в зависимости от объема запланированных работ.

Немаловажный параметр компрессора для пескоструйной насадки — это давление. Этот параметр влияет не только на скорость выполнения работ, но еще и их качество. Если диаметр сопла насадки составляет 6,5 мм, то подойдет компрессор с минимальным давлением 4,2 атмосферы. Для сопел свыше 8 мм, требуется оборудование с показателями давления от 6,6 атмосфер и более.

Это интересно! Учитывать надо тот факт, что в соединительном воздушном шланге теряется давления до 15%-20%.

Еще один немаловажный фактор — тип компрессора. Они бывают поршневого и винтового типа. Поршневые компрессоры являются более популярными, но их недостаток в том, что в составе сжатого воздуха присутствуют частицы масляной смеси. Это приводит к тому, что песок увлажняется, и тем самым снижается производительность, а также уменьшается срок службы. Чтобы исключить увлажнение воздуха, надо пользоваться специальными осушителями.

Если необходимо выполнять большой объем работ с соблюдением высокого качества, то применять рекомендуется винтовые компрессоры. Они не только отличаются надежностью, но и эффективностью

При выборе пескоструйного пистолета важно учитывать соответствие инструмента типу и объему запланированных работ.

Публикации по теме

Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Пистолет для продувки на компрессор виды и правильность выбора

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

• керамическое сопло,
• шланги армированные,
• дозатор цилиндрического типа,
• блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

• сантехнический тройник,
• кран шаровый для регулирования подачи песка,
• выходное сопло с прижимной гайкой,
• пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

• шаровый кран-регулятор,
• тройник сантехнический,
• шланги армированные,
• компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

• шаровые краны – 2 штуки,
• баллон газовый небольшого размера,
• труба для создания воронки на баллон,
• тройник сантехнический,
• рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним,
• хомуты для крепления рукавов,
• ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

Универсальная пескоструйная камера

Таким образом, мы перешли к идее создания камеры для обработки небольших деталей. По конструкции это прямоугольный ящик, сваренный из металлического уголка и обшитый стальным листом толщиной 1 мм. Удобнее всего будет расположить ее на столе или на подставке.

По длинной стороне камеры необходимо предусмотреть смотровое окно из стекла.

Для того, чтобы можно было производить внутренние манипуляции, в передней стенке делаются два отверстия диаметром 100 мм.

В них закрепляется пара подходящих перчаток. Как стекло, так и камерные перчатки будут подвергаться износу, поэтому следует предусмотреть возможность их замены.

Дно ящика забирается решеткой из проволоки, под ним располагается желоб, выходящий в тару для сбора отработанного песка.

К помещенному внутрь пистолету подводится воздух через разъем в стенке. Шланг для песка опускается в емкость с песком. Таким образом, песок при работе ссыпается обратно и не выходит за пределы рабочей зоны. Для внутреннего освещения используются две лампы дневного света подходящих размеров. Конструкция будет более совершенной, если дополнить ее вентиляцией.

Сбоку располагается лючок, через который изделие помещается внутрь.

Чтобы обеспечить возможность обработки длинных заготовок, лучше сделать по бокам загрузочные окна. Забранные брезентом, они позволят прогонять через камеру изделия большой длины.

Виды пескоструйных аппаратов

Принцип действия пескоструйных аппаратов остается одним и тем же для всех моделей. Но при этом оборудование принято классифицировать по типу конструкции, по методу подачи рабочей смеси и по другим признакам.

Инжекторные

Инжекторные пескоструйные аппараты оснащаются сразу двумя соплами. При запуске агрегата в работу сначала по отдельному рукаву к выходной насадке устройства подается воздушная масса, а затем в момент разряжения по второму шлангу начинает поступать абразивный материал. Инжекторные установки стоят дешевле, поскольку обладают небольшой мощностью и скоростью. Производительность таких агрегатов составляет в среднем около 3 м2 в час.

Инжекторные пескоструи часто применяют для деликатной обработки стекла, тонкого металла или дерева

Напорные

В напорном пескоструйном аппарате абразив и сжатый воздух подаются по одному рукаву. Смешивание происходит непосредственно в резервуаре для песка, поэтому стенки у таких моделей обычно очень плотные и надежные. Напорные установки стоят дороже, но демонстрируют более высокую производительность — до 20 м2 в час. Такой пескоструй используется обычно на крупных строительных площадках и в производстве, когда необходимо за короткий срок очистить поверхность с большой площадью.

Напорные пескоструйные аппараты лучше всего справляются с ржавчиной в труднодоступных местах и углублениях

Закрытые

Закрытые пескоструйные аппараты правильнее называть камерами для очистки. Деталь, с которой необходимо снять старое покрытие, загружают непосредственно вовнутрь агрегата, после чего закрывают герметичный люк и запускают установку в работу. Назначение пескоструйного аппарата остается стандартным, но использовать такие приспособления можно в помещении, и оператору необязательно надевать защитный комбинезон и маску. Абразивная смесь и пыль остаются внутри камеры и не выходят наружу. По окончании цикла очистки остается только извлечь из пескоструя обработанную деталь.

Закрытые пескоструи не подходят для очистки фасадов, опор и других габаритных несъемных конструкций

Бытовые

Бытовыми считаются пескоструйные установки инжекторного или напорного типа с объемами резервуара 10-50 л. Применять такие аппараты можно на загородном участке, в частном строительстве или ремонте, в небольшой мастерской или в автосервисе со слабым потоком клиентов. Устройства отличаются компактными размерами и доступной стоимостью.

Бытовые пескоструи обладают невысокой производительностью и за час очищают меньше 10 м2 поверхности

Промышленные

Пескоструйные аппараты промышленного типа предназначены для использования на строительных площадках, в крупных мастерских и в производственных цехах. Такие установки обладают внушительными габаритами и значительной массой, объемы резервуара колеблются от 50 до 200 л. Аппараты обладают высокой производительностью и очищают 10-20 м2 в течение часа, хотя их эффективность во многом зависит от типа снимаемого покрытия и его плотности.

При использовании промышленных пескоструев реже требуется засыпать абразив в бак устройства

Ручные

Бытовые пескоструйные установки обычно поддерживают только ручное управление. Рядом с работающим устройством должен постоянно находиться оператор, отвечающий за запуск и выключение подачи абразива. К преимуществам таких установок можно отнести доступную стоимость, а к недостаткам — дополнительные затраты труда при использовании.

Подача абразива в ручных пескоструях регулируется специальными вентилями на шланге

С дистанционным управлением

Вместительные аппараты промышленного типа чаще всего поддерживают дистанционное управление. Запускать подачу абразивной смеси и останавливать ее можно с удаленного пульта. Это упрощает работу с пескоструйной установкой и повышает эффективность ее применения.

Во многих странах пескоструи без дистанционного управления запрещены к эксплуатации из-за низкой безопасности

Самодельный пескоструй из огнетушителя

Необходимые расходные материалы:

• использованный огнетушитель (рекомендуется брать большей вместимости);
• манометр;
• свечка зажигания;
• компрессор;
• рукава высокого давления;
• элементы сантехники: патрубки, тройники и другие.

Пошаговая инструкция по изготовлению:

1. Подготовка ёмкости. На огнетушителе открывают выпускной клапан, стравливают из него оставшуюся смесь. Выкручивают кран, высыпают порошок, тщательно промывают ёмкость внутри. В горловину вкручивают резьбовой патрубок. Электродрелью с шаговым сверлом делают отверстие в днище огнетушителя, в которое вваривают резьбовой патрубок.
2. Обустройство магистрали. Прокладывают кусок трубки, по которой будет осуществляться подача воздушного потока к соплу самодельного пескоструя от компрессорной установки. Подключают магистраль к огнетушителю через тройник, чтобы часть воздушного потока проходила через ёмкость для выравнивания давления. Снизу огнетушителя монтируют кран, предназначенный для регулировки расхода абразивных компонентов, поступающих в основную магистраль. Устанавливают манометр на входе воздушного потока (дополнительно рекомендуется устанавливать маслоотделитель, фильтрующие элементы).
3. Изготовление сопла. Сопло в пескоструйном аппарате — достаточно важный элемент, поэтому его нужно делать из качественного материала. Если изготовить сопло из обычного металла, под постоянной ударной нагрузкой абразива элемент быстро износится. Оптимальный вариант — керамика свечки зажигания двигателя. Чтобы вытащить требуемый керамический стержень, свечу раскаляют над открытым огнём до красного цвета. Полученное сопло фиксируют внутри крана, на который монтируют штуцер для подсоединения рукава.
4. Испытания самодельного пескоструя. С крестовины выкручивают заглушку, заполняют ёмкость огнетушителя через лейку из обычной пластиковой бутылки, абразив — песок. Но его предварительно тщательно просеивают через сито, чтобы получить мелкую фракцию. После этого включают компрессорную установку, давление подачи воздуха определяют экспериментально. Объём подаваемого песка регулируют краном, вмонтированным снизу ёмкости.

Пескоструй из огнетушителя предоставляет возможность качественно, при этом с минимальными временными затратами зачищать разные рельефные основания, металлические основания от коррозии, любые другие поверхности от загрязнений.

Где применяют аппарат?

Области применения метода пескоструйной проработки довольно обширны. Главным образом эти устройства используются для очищения внутренних и внешних сторон изделий от коррозии, краски, окалины, разного вида загрязнений, удаляет заусеницы, полирует металл. Также эти аппараты часто используют для:

• Чистки и удаления жирных следов с поверхностей перед окрашиванием разных изделий: лодки, автомобильные диски, кузова машин, ржавые подъёмные краны, трубы, ржавые двери.
• Строительства. Для отделки под штукатурку, пескоструйной обработке подвергают стены из камня, кирпича или бетона. Ещё такая отделка нужна перед окраской стен в деревянных домах.
• Художественных работ. Обрабатываются плиты и памятники из мрамора, проводится матирование стекла, витрин.
• Промышленных объектов. Подготавливается поверхность под покраску при ремонтных работах на энергетических, судоремонтных, железнодорожных и других объектах.

Этот метод очистки часто используют при кузовных ремонтах, а также перед окрашиванием авто-дисков.

Обзор популярных моделей, как выбрать?

Модели, подходящие для условий гаража: модель Forsage F-90SFSB c её помощью, удаляют старую краску, подойдёт для подготовки деталей из металла к грунтовке. Модель Big Red TR4012 используется для ремонта кузовов и металлоконструкций, для очистки стен из кирпича и бетона. Модель Сорокин 10.2 удаляет с поверхностей слои краски, окалину и ржавчину.

Подходит для матирования металлических элементов под грунтовку. Устройства для профессиональной мастерской: модель Itrek DSMG-160 подходит для жёсткой очистки внешних и внутренних поверхностей, состоящих из бетона, металла и дерева. Модель Contractor DBS 200 RC нужна для очистки различных поверхностей из бетона, металла, конструкций, сооружений.

От простого к сложному

схема простейшего пескоструйного аппарата

Начнем с самого простого — пескоструйный пистолет. В самом простом варианте это рукоятка с наконечником и двумя штуцерами.

По одному подводится сжатый воздух, через второй засасывается песок. Конечно, пескоструйный пистолет своими руками от начала до конца лучше не делать, а приобрести готовый, особенно если вы планируете интенсивное использование аппарат. Но для домашнего использования вполне можно собрать из того, что есть под рукой.

Прежде всего, нужно выбрать сопло, т. е. насадку, через которую выбрасывается струя воздуха с абразивом. Точить самому или заказывать не имеет смысла, достойного качества и ресурса вы не добьётесь. Лучше купить изготовленное из карбида вольфрама или бора. Срок их работы до износа составляет сотни часов, тогда как керамических или чугунных хватает на два-три часа работы. Высокая абразивность песка, помноженная на высокую скорость подачи, приводят к быстрому износу выходного канала.

Пример самодельно пескоструйного пистолета изготовленного из клапана от краскопульта, тройника, шарового крана и керамического сопла от зуботехнической машины.

Под размеры сопла точится корпус пистолета. К нему присоединяются рукоятка и штуцеры. Простейший вариант собирается из нескольких водопроводных фитингов, тройника и пластиковой емкости для песка — ей может служить обрезанная пластиковая бутылка, закрепленная сверху.

Такая пескоструйная установка собирается буквально своими руками за несколько часов. В бутылку насыпается песок, пистолет подсоединяется к … Да, к пистолету подводится сжатый воздух от компрессора или магистрали.

Это первая, но не последняя сложность, с которой приходится столкнуться начинающему пескоструйщику. Компрессором придется обзавестись, поздно или рано. Можно взять напрокат, конечно, но это будет временной мерой. Как вариант, можно .

Сопла и абразив для пескоструя

От сопла пескоструйного аппарата, через которое выбрасывается абразивная струя, зависит очень многое: сам характер процесса обработки, его качество, расход абразива и воздуха. А от последнего – требуемая производительность компрессора (см

далее), что в любительских условиях или для ИП немаловажно. Поэтому, прежде чем разбираться, как самому сделать пескоструй, нужно выяснить, как быть с соплами для него

Сопло из карбида бора для пескоструйного аппарата

Первое тут – не делайте пескоструй со стальными соплами: они теряют нужную профилировку еще до окончания обработки детали. На ютубе можно найти описания самодельного пескоструя из… пропиленовых водопроводных труб! Тамошние комментарии к ним здесь приводить неуместно, но они вполне справедливы. Сопла для пескоструйной обработки делают из карбида бора (см. рис. справа и далее). Сопла из других твердых материалов или очень дороги, или быстро изнашиваются; в том и другом случае процесс оказывается нерентабельным.

Второе – абразивная струя гораздо сильнее, чем при ручной или механической обработке, импрегнирует поверхность детали микрочастицами абразива. Попросту – вбивает их туда. Микроимпрегнирование абразивом может быть отчасти полезным – на импрегнированную поверхность лучше ложится краска и прочнее на ней держится. Но эта же поверхность обнаженная теряет стойкость к химическим воздействиям и загрязнениям. Способ уменьшить импренирование до приемлемого – применять абразив равной или меньшей с материалом твердости. Угольно-шлаковым порошком (см. далее) из пескоструя тоже можно вывести узор или надписть на зеркале, но, стоит его 2-3 раза протереть с моющим, и на узоре появится невыводимая грязь.

Обычный речной и овражный песок для абразивоструйной обработки абсолютно непригоден: примеси глины в нем импрегнируют обрабатываемую поверхность до полной непригодности детали. Неответственные части изделия (автодиски, днище кузова и т.п.) обрабатывают угольно-шлаковым порошком, для него требуется компрессор меньшей производительности. Хотя расход абразива при этом больше, но сам он намного дешевле, см. рис. Кузова подержанных машин под покраску обрабатывают горным просеянным кварцевым песком, а стекло и особо ответственные изделия (напр., реставрируемые ценные ретро автомобили) – кварцевым карьерным очищенным и тщательно фракционированным. Фракции от 0,05 (хужожественное матирование стекла) до 0,2 мм (очистка от спекшихся загрязнений).

Сравнение расходов воздуха и абразива для пескоструйной обработке угольно-шлаковым порошком и кварцевым песком

Самодельные сопла

Сопло для пескоструя штука недешевая, а изнашивается довольно быстро. «Китай» годится разве что ободрать слежавшуюся грязь перед чистовой обработкой, а вот плотную пленку гидроокиси на металлах берет уже плохо. Вместе с тем полую цилиндрическую втулку подходящих размеров из карбида бора можно купить гораздо дешевле, чем профилированное сопло из него же. Но возможно ли в домашних условиях обработать материал, который, по идее, берется только алмазом?

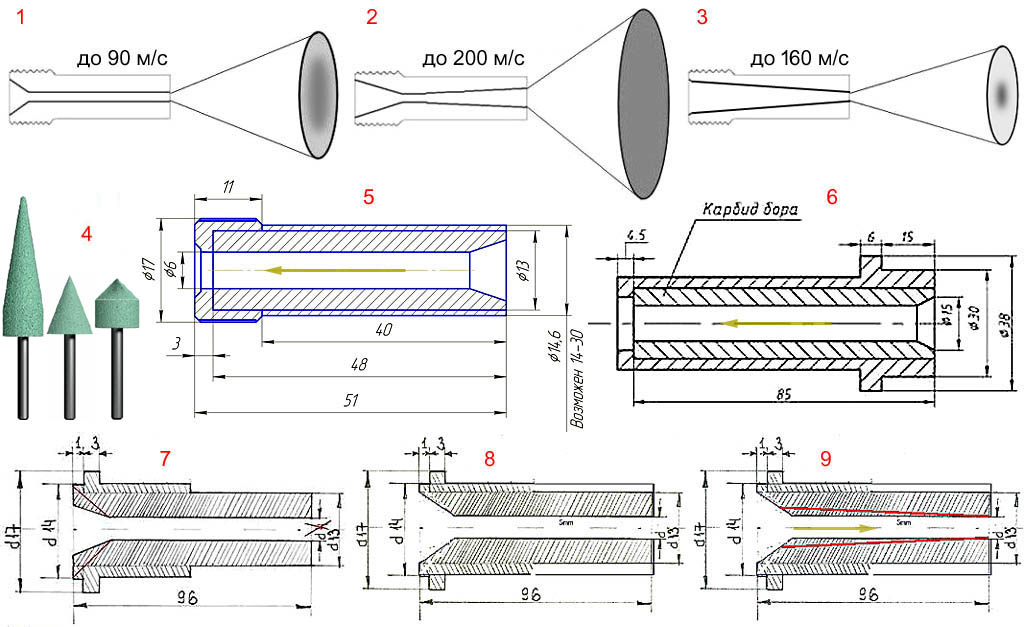

Профили сопел для пескоструя просты. Прямые (поз. 1 на рис.) используются для предварительной очистки поверхностей и вообще в большинстве случаев. Раструб на входе сопла необходим – без него струя будет слабой и станет только «есть» сопло и пылить, а не чистить деталь. Сопла Вентури, дающие сильную широкую однородную струю (поз. 2) ставят для чистовой обработки ответственных поверхностей; расход абразива и воздуха через сопло Вентури прим. вдвое больше, чем через прямое. Сопла с сужением (поз. 3) используются для матирования стекла по трафарету: струя из других сопел может проесть трафаретку до дыр, и вся работа будет испорчена.

Как самому сделать сопло для пескоструя из карбида бора

Переделать круглую втулку из карбида бора во вкладыш сопла для пескоструя можно с помощью конических или цилиндро-конических шлифовальных головок (шарошек) из того же материала, поз. 4. Придется только еще и выточить стальную обойму с резьбой. Вкладыши прямых сопел (поз. 5 и 6) можно сделать на настольном сверлильном станке, развернув шарошкой на 30-45 градусов раструб во втулке. Чтобы переделать его, или недорогое прямое сопло в сужающееся (поз. 7-9) понадобится уже токарный станок: шарошку крепят в задней бабке как патрон со сверлом, а заготовку в шпинделе. Подача в обоих случаях ручная нежнейшая: вы не болванку дырявите, а стачиваете хрупкое хрупким! Эмульсию не лить ни в коем случае!

Как он работает?

Вначале немного о том, как устроен аппарат. По конструкции пескоструй сделан из следующих составляющих:

• накопительный ресивер;
• компрессор для воздуха;
• ёмкость с абразивными элементами;
• распылительный пистолет;
• устройства по автоматике и контролю;
• шланги соединительные.

Чаще всего мощность и продуктивность аппарата зависит не от компрессора, а от размера внутреннего сопротивления, максимального давления и длины действующих шлангов. Принцип работы агрегата зависит от вида пескоструя и может немного отличаться, но в основе их работы находится: компрессор, создающий напор воздуха, который нагнетается в камеру ресивера.

После появления соответствующего давления воздушный поток подаётся на пистолет, вскоре создаётся разрежение, которое затягивает абразивные частицы и подаёт их с большой скоростью на обрабатываемое изделие.

Поэтапная сборка

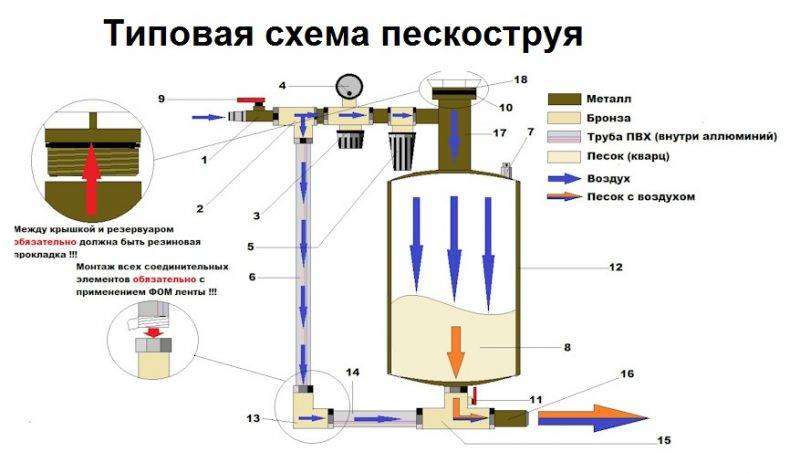

Если в качестве емкости под абразив выступает баллон от пропана, его необходимо подготовить. Сначала из него стравливают газ, после чего болгаркой или ножовкой срезают край из латуни. Для подстраховки компрессором выкачивают из баллона остатки газа. Сосуд из-под фреона в качестве баллона под абразив не требует подготовительных работ.

Этапы сборки пескоструя выглядят следующим образом:

• На месте крана баллона делается отверстие для входа, соответствующее диаметру обрезка водопроводной трубы (2 дюйма). Противоположно этому отверстию делается еще одно – посередине дна сосуда, диаметром 1,2 см. Затем делают приварку водопроводной трубы.
• На дне баллона, ко второму отверстию приваривают стальной фитинг ДУ 15. Швы должны быть герметичны. Также рекомендуется ко дну приварить треногу или систему колес, для облегчения переноски аппарата.
• На трубы снизу и сверху привинчивают краны и «бочата». Резьбу прокладывают резьбовым уплотнителем.
• На концы тройника крепят штуцеры, к одному присоединяют армированный шланг, закрепляя его хомутом. Ко второму крепят медную трубку, а сверху крепят шланг.
• На обратной стороне баллона устанавливают цангу и сопло. Для этого лучше использовать готовое устройство из вольфрама.
• В отверстие для подачи воздушного потока крепят тройник и кран с сосудом под абразив.
• Отверстия тройника соединяют с баллоном и компрессором.

При точном следовании инструкции выйдет модель пескоструя, не уступающая покупным аналогам. По окончанию сборки к аппарату можно подсоединять пескоструйный пистолет.

Обратите внимание!
Для точного функционирования агрегата используйте только качественные детали. Если у вас возникли сложности со сборкой или вы обнаружили недочеты при эксплуатации аппарата, посмотрите подробное видео- объяснение работы пескоструйного аппарата, сделанного своими руками:

Если у вас возникли сложности со сборкой или вы обнаружили недочеты при эксплуатации аппарата, посмотрите подробное видео- объяснение работы пескоструйного аппарата, сделанного своими руками:

Если аппарат на основе газового баллона кажется громоздким, то можно изготовить более простой агрегат. Обычное такие изделия используются для нанесения пескоструйных рисунков на шкафах- купе (фото работ представлено ниже).

Для изготовления облегченной конструкции понадобиться небольшой сосуд – подойдет пластиковая бутылка. Для соединения раздатчика с баллоном нужен шаровой клапан и тройник. Собирается агрегат по принципу, описанному выше. Процесс займет не больше часа, однако детали придется часто менять из-за быстрого износа.

Внешне такой агрегат напоминает пескоструйный пистолет или краскопульт. Для удобства использования, к соплу присоединяют рукоятку. При частой работе сопло придется часто менять или чистить.

Прежде чем браться за самодельный пескоструй, следует дать ответ на несколько вопросов. Такой подход поможет избежать как лишних расходов, так и известной доли разочарования в будущем. Итак, прежде чем начинать собирать пескоструйный аппарат своими руками, следует определиться с основным назначением устройства.

Если планируется пескоструйная декоративная обработка стекла и зеркал – оптимальным представляется вариант пескоструйной камеры.

Размеры ее определяются исходя из габаритов изделий, с которыми предполагается работать. Если планируется пескоструйная очистка материалов под окраску и грунтовку, то необходимо изготовление пескоструйного аппарата открытого типа и для работы с ним необходимо отдельное закрытое помещение.

самодельный пескоструйный аппарат из газового балога

На каком уровне будет эксплуатироваться агрегат?

На любительском или профессиональном, ориентированном на бизнес? Самодельный аппарат своими руками изготовить можно. И работать он сможет даже при масштабах производства, сравнимых с промышленными. Вот только ресурс, закладываемый в него, должен быть уже совершенно другого плана. Все зависит от качества используемых материалов, размеров установки и ее мощности. Об этом не следует забывать.

схема простейшего пескоструйного аппарата

Начнем с самого простого – пескоструйный пистолет.

В самом простом варианте это рукоятка с наконечником и двумя штуцерами.

По одному подводится сжатый воздух, через второй засасывается песок. Конечно, пескоструйный пистолет своими руками от начала до конца лучше не делать, а приобрести готовый, особенно если вы планируете интенсивное использование аппарат. Но для домашнего использования вполне можно собрать из того, что есть под рукой.

Прежде всего, нужно выбрать сопло, т.

е. насадку, через которую выбрасывается струя воздуха с абразивом.

Мощный самодельный пескоструй

Пескоструйные работы могут вызывать выброс опасных пылевых частиц и повреждения кожи и глаз, поэтому необходимо строго соблюдать меры безопасности и использовать защитное снаряжение.

Инструкция по созданию мощного самодельного пескоструя:

Подготовьте материалы и инструменты:

• Большая металлическая емкость или бак с крышкой, способный выдерживать высокое давление.
• Мощный компрессор (рекомендуется с мощностью от 10 л/мин) с ресивером (резервуаром для воздуха).
• Пескоструйная насадка или самодельная насадка из металлической трубки с прочным соплом.
• Шланг для подачи воздуха, совместимый с компрессором и пескоструйной насадкой.
• Защитные очки, респиратор, перчатки, защитная одежда и наушники для вашей безопасности.

Сборка и подготовка:

1. Установите пескоструйную насадку на металлическую емкость или бак так, чтобы она была надежно закреплена.
2. Убедитесь, что емкость хорошо закрыта и способна выдерживать давление.

Подключение и настройка:

• Подключите компрессор к пескоструйной насадке с помощью шланга для подачи воздуха.
• Убедитесь, что все соединения крепки и надежны.
• Включите компрессор и настройте его на необходимое давление для работы пескоструя.

Тестирование и работа:

1. Проверьте работу самодельного пескоструя на небольшом участке, чтобы определить эффективность и правильную настройку.
2. Регулируйте давление в компрессоре, чтобы достичь оптимальной производительности пескоструя.

Не забывайте о соблюдении всех мер безопасности при работе с мощным самодельным пескоструем, так как это может предотвратить возникновение травм и обеспечить безопасное окружающее пространство.

В заключение, создание пескоструя своими руками может быть интересным и полезным проектом для выполнения небольших домашних задач. Однако, необходимо всегда помнить о безопасности и ответственном обращении с оборудованием и материалами

Перед тем, как приступить к этому проекту, рекомендуется тщательно ознакомиться с мерами предосторожности и, если возникают сомнения, лучше обратиться к опытным специалистам или использовать профессиональное оборудование
