Принцип действия устройства
Установка способна функционировать как в помещении, так и на открытом воздухе. Применение агрегата позволяет получить ровную поверхность распила. Если в процессе работы используется угловая пилорама, то распиловка леса может осуществляться в двух плоскостях одновременно: как вдоль, так и поперек продольной оси бревна. Это достигается благодаря тому, что рабочие элементы располагаются в двух перпендикулярных плоскостях. Такой тип установки способен работать с любой древесиной.

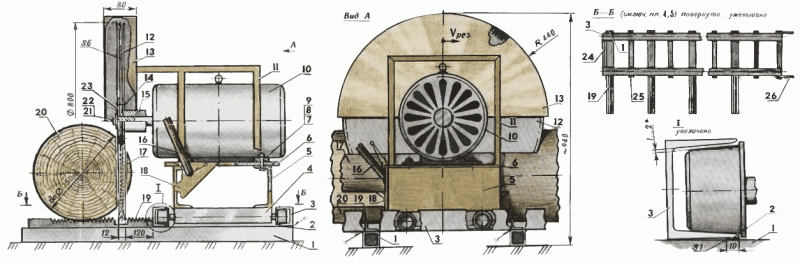

Чертеж пилорамы с размерами.

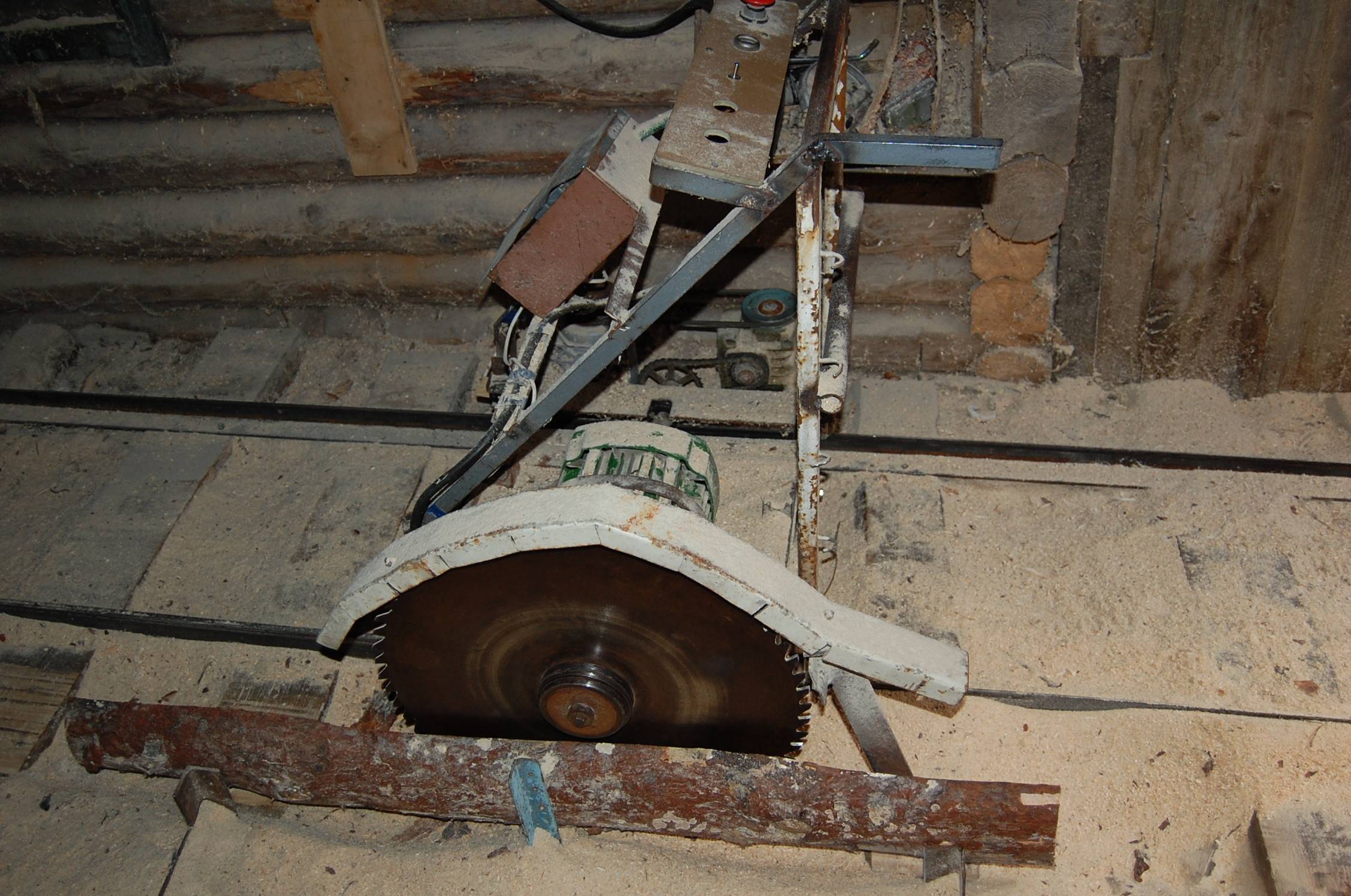

Если для распиловки используется двухдисковая пилорама, то можно осуществлять распиливание бревен, диаметр которых превышает 70 мм, в двух перпендикулярных плоскостях. Ширина распила при этом может быть не больше 1 мм.
Производство поперечного и продольного распиливания бревен на таких установках можно осуществлять одновременно в обоих направлениях при перемещении по рельсам, направляющим портал с установленными на нем пилами. Передвижение портала и кареток происходит при помощи привода, оснащенного электромотором. Скорость перемещения агрегата регулируется ступенчато, путем применения цепной передачи.
Установка не требует проведения монтажа на специальной платформе или фундаменте. Главное — все электрические компоненты конструкции должны иметь надежную защиту от атмосферных осадков. В настройке оборудования часто применяется электронная линейка, которая позволяет с легкостью настраивать параметры распила в автоматическом режиме.
Что такое пилорама и принцип ее работы
Воспользовавшись показательным примером ниточной катушки, можно понять каким образом действует пилорама. Если натянуть промеж двух вращающихся катушек нить, получится устройство схожее с пилорамой. Расстояние от одной до другой станет размером бревна в оптимальном решении.
Выполненная собственноручно, она позволяет:
- Делать бревна одинаковые не только по размеру, но и по форме;
- Проводить распилку с применением конкретной схемы при наличии созданного оборудования;
- Нередко, впоследствии распиливания возникают отдельные недоработки. Их устранить можно исключительно ручным способом.
Работает агрегат так. Бревно целиком закрепляется на платформе абсолютно неподвижно. Придя в движение, мобильная часть осуществляет распил. Пилу ставят в горизонтальное положение.
Особенности самодельной пилорамы
Преимущества
У собственноручной изготовленной техники, есть немало достоинств. Главное – наличие возможности постоянного «доведения до ума» собственного агрегата.
В этом случае ее всегда есть возможность подогнать под возрастающие личные потребности. К примеру, вначале планировалось только изготавливать из бревен доски, а позднее возникло желание обзавестись собственным производством.
Блочно-модульный способ сборки такого агрегата тоже немалое преимущество. Воспользовавшись требуемыми чертежами, всегда есть возможность оснастить устройство дополнительно:
- Программатором;
- Приспособлением регулирующим толщину у среза;
- Регулятором, осуществляющим подачу пилы.
Недостатки
Минусовые стороны сборочного процесса заключаются в собственной ее комплектации. Чтобы правильно провести сборку потребуется найти немалое число деталей из автомашин.
Кроме того, потребуется освоить навыки в сварочных работах, не говоря о заточных и токарных и т.п.
Как изготовить
Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.
Что потребуется
Для работы потребуются следующие материалы:
- Бензопила.
- Сварочный аппарат.
- Металлические трубы квадратного сечения.
- Металлические угольники.
- Ролики.
Мнение эксперта Куликов Владимир Сергеевич
Если нет квадратных металлических труб, можно использовать вместо них обычные водопроводные. Только в этом случае необходимо подобрать трубы достаточной прочности. Но лучше всего использовать металлические швеллеры, если есть такая возможность. С ними удобнее работать при монтаже, да и зафиксировать их можно более надежно.
Процесс изготовления
Для изготовления устройства придется выполнить следующие действия:
- Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
- Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
- Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.
Без поперечных направляющих можно обойтись, если вы использовали круглые в сечении стяжки из труб. Бревно тоже будет передвигаться по ним достаточно легко. Но нужно помнить, что его движение будет не таким легким, как в случае с вращающимися поперечными направляющими.
- После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.

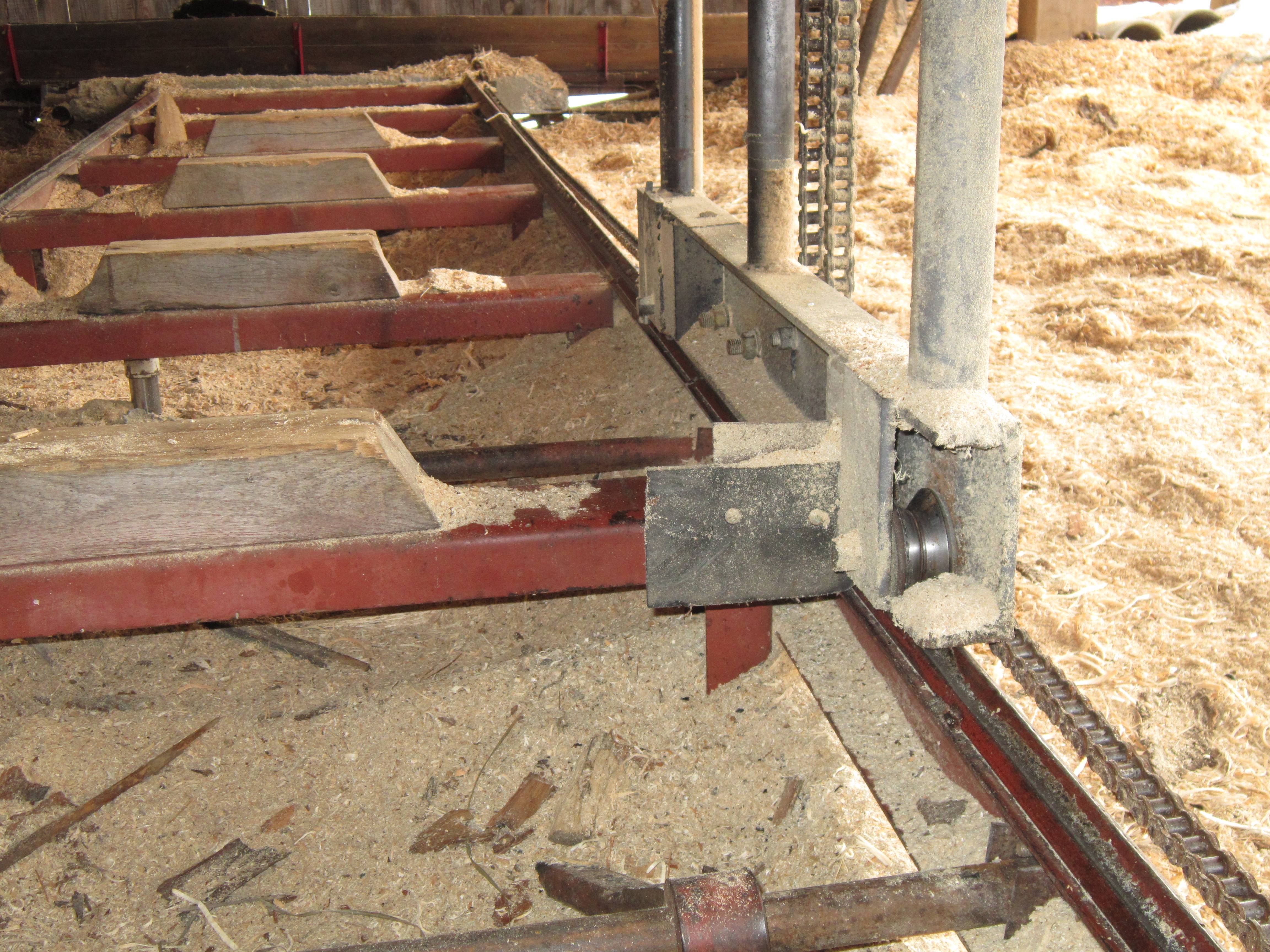

- После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
- Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.
Существует и другой способ фиксации пилы – за полотно, на котором закреплена цепь. Он менее надежен, требует рассверливания полотна и хуже фиксирует бензопилу. Однако при таком способе монтажа цепь пилы меньше вибрирует (большая часть вибрации передается на основание пилорамы) и делает более ровные срезы.

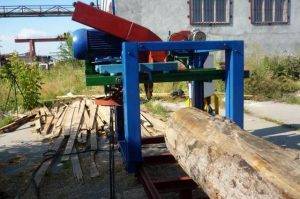

Предназначение агрегата
Древесина представляет один из наиболее распространенных и востребованных стройматериалов. Самым популярным способом обработки древесины является распиловка материала при помощи пил различной конструкции. Очень часто в качестве распиловочного оборудования применяются дисковые пилы. Такая конструкция позволяет качественно и быстро изготовить из обычного «кругляка» обрезные и необрезные древесные пиломатериалы, также можно с легкостью изготовить брус, доску или рейки в соответствии с заданными размерами.
Дисковые установки могут применяться для осуществления последовательной обработки древесины после распила при помощи ленточной пилы и для изготовления первичных пиломатериалов.
Подобное оборудование обладает высоким уровнем производительности, так как имеет возможность осуществлять продольную и торцевую обработку, а также деление.
Дисковая пилорама является незаменимым оборудованием при проведении строительства деревянных домов, ее использование позволяет ускорить и упростить строительные работы.
Применение этого оборудования является особенно эффективным при продольной распиловке крупного бруса. Эта процедура занимает всего лишь несколько минут.
Пошаговый процесс изготовления
Итак, процесс будет у нас проходить следующим образом:
- Чертим чертежи исходя из материалов которые у вас имеются;
- Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
- Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;
Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.
- Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
- Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
- Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
- Пуско наладка и доработка.
Что нам понадобиться?
- Сварочный аппарат, электроды;
- Пиломатериалы, столбики, шурупы, гвозди;
- Бензопила, электропила или просто электродвигатель;
- Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
- Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
- Ролики и направляющие;
- Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
- Подшипники для роликов.
Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

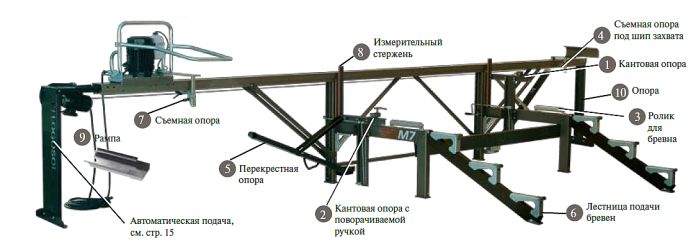

Шинная пилорама
Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.
чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)
Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.
Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.
Читать также: Как наточить круг на циркулярку
Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.
Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.
Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.
Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.
Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.
Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.
Заключение
Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами
Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины. Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака
В этой статье я расскажу вам о том, какие типы и виды оборудования существуют для распиловки древесного материала. А так же расскажу как выглядит пилорама самодельная из автомобильных колес
Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака. В этой статье я расскажу вам о том, какие типы и виды оборудования существуют для распиловки древесного материала. А так же расскажу как выглядит пилорама самодельная из автомобильных колес.
Во-вторых.
Как только ширина пропила достигает необходимого размера, и остаток высоты бревна дошёл до получения нужного размера, его переворачивают. То есть если Вы пилите брус к примеру на 150, то и ширина пропила и высота остатка бревна должны соответствовать этому значению, даже быть больше, с учётом снятия горбыля.
Далее нам известен конечный размер материала, который необходимо получить, и мы его получим.
Для этого, после переворота бревна, начинайте расчёт от конечного размера до полного использования высоты бревна, но при этом не забывайте учитывать размер пропила, который как нам уже известно составляет от 2 до 5 мм.
К примеру — у Вас на эстакаде бревно, которое вы срезали до размера в 260 мм. Перевернем бревно и продолжим.
Конечный результат, которого мы хотим добиться — лафет, толщиной 150 мм. Далее, нехитрым способом сосчитав, что 260 мм-150 мм=110 мм. Мы получаем целых 110 мм толщины дополнительного материала. И именно его необходимо правильно рассчитать.
Берём этот дополнительный размер и высчитываем, для получения плахи, которая имеет размер 50 мм, 110-50=60, не забываем пропил, а у нас он составляет 2 мм, 60-2=58 мм, затем тесины, равной 25 мм, 58-25-2=31 мм, подгорбыльник 20 мм, 31-20-2=9 мм.
Как видите, из наших расчётов, получается 9 мм горбыль, 20 мм подгорбыльник, 25 мм тесина и 50 мм плаха. А конечный размер составит 150 мм.
Модернизация транспортных средств
Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.
Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:
- сварочный аппарат;
- болгарка с дисками по металлу;
- электрическая дрель;
- гаечный ключ;
- отвертка;
- плоскогубцы;
- уровень;
- молоток;
- краска.
Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.
Делается это в такой последовательности:
- Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
- Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
- Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
- Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
- Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.
При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.
Ленточная пилорама дома
Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.
Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.
Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.
Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.
Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.
Что можно изготовить на ленточной пилораме
Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.
Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.
Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:
- Обрезные и не обрезные доски.
- Брусья.
- Шпон.
- Лафет и др.
При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.
Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

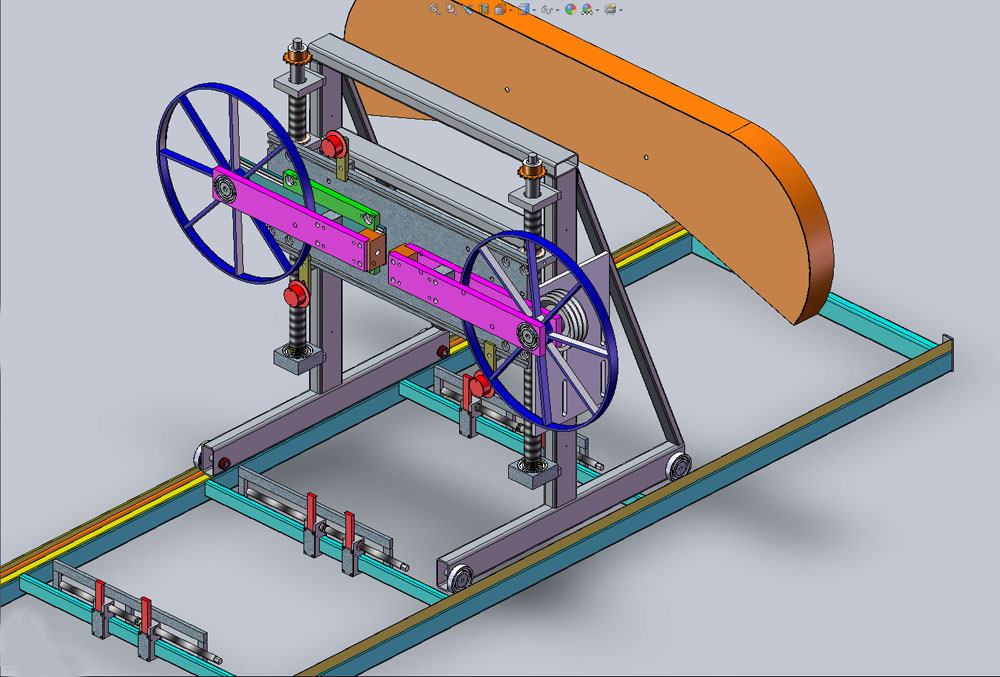

Ленточная пилорама своими руками: чертежи и конструкция
