Вопросы и ответы (FAQ) о сравнении кабельных стяжек
С каких это пор у вас есть кабельные стяжки?
1954 запатентовал кабельную стяжку у Georg M. Rapate. 1958 были первыми на рынке, и начиная с 1968 они доступны в сегодняшней версии.
Какие кабельные стяжки устойчивы к ультрафиолетовому излучению?
Только кабельные стяжки из полиамида PA66W обладают устойчивостью к ультрафиолетовому излучению. Они содержат сажу около 2%. Другие черные кабельные стяжки также защищают от ультрафиолетового излучения, но не так долго, как материал, упомянутый выше.
Как открыть кабельные стяжки?
Съемные кабельные стяжки можно разблокировать с помощью булавки. Есть разные техники. Одноразовые кабельные стяжки можно разрезать только для открытия.
Как изготавливаются кабельные стяжки?
Кабельные стяжки из полиамида производятся методом литья под давлением. Для этого пластиковые гранулы нагревают и прессуют под давлением в форму.
Что Stiftung Warentest говорит о тесте кабельной стяжки?
К сожалению, Фонд еще не выпустил обзор кабельных стяжек. Поэтому мы не можем представить вам победителя теста кабельных стяжек. Но кабельные стяжки давно прошли ваше практическое испытание и положили начало вашему триумфальному шествию по всему миру.
Как кабельные стяжки на английском?
На английском языке кабельная стяжка называется кабельной оберткой. Под этим именем Kopp также продает одну из своих инновационных съемных кабельных стяжек трех разных размеров, которые визуально представляют нечто отличное от стандартных кабельных стяжек.
Для чего фиксируется проводка
Существует множество различных способов установки электропроводки, но независимо от выбранного, она обязательно должна быть закреплена. Даже в случае скрытой прокладки в штробах, проделанных в вертикальной или горизонтальной плоскости стены, кабель следует надежно закрепить, а уже после штукатурить отверстия. Ни один провод не должен выходить за края штроб и мешать проведению оштукатуривания и отделки.
Аналогична ситуация для открытой прокладки. Кабель нужно надежно закрепить на всем протяжении электрической линии, и только после этого спрятать внутри гофры, специальных коробов и прочих декоративных изделий. То же самое следует делать при прокладке за навесными и натяжными потолками.

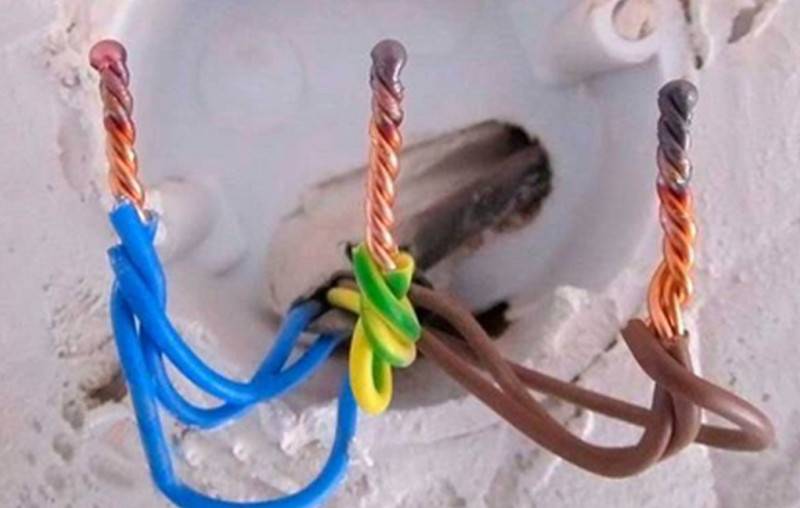

Как скрутить провода
Поскольку скрутка проводов производится для их соединения с целью передачи тока по сети. Поэтому данный способ не предусматривает слишком сильной нагрузки на сеть. Следовательно, таким методом стараются пользоваться только при работе со слаботочными цепями и в помещениях с низким уровнем влажности.
Чтобы соответствовать требованиям надежности соединения скрутка должна иметь максимально низкое переходное сопротивление, иначе контакт будет перегреваться и отгорит. Также она должна обладать достаточной механической прочностью, особенно это касается проводов подвешенных в воздухе. Соединение должно быть герметично, чтобы не допускать попадания влаги и, как следствие, окисления проводов. В квартире скрутки лучше размещать в распаечных коробках, это позволит защитить соединение от влаги и пыли, а также сделает его более доступным.
Расходка для пистолетов Hilti GX120 и Hilti BX3
Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:
Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB
- одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
- диаметр закрепляемого материала от 8мм до 40мм
Держатель электрокабеля X-ECT MX
Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.
- выполнен из негорючего материала
- подходят все кабельные стяжки шириной включительно до 9мм
- одевается непосредственно на “носик” пистолета
Держатель для кабелей, без хомутов и стяжки X-EKB MX
- очень удобен для применения на потолке
- не требует наличия дополнительных стяжек
- можно крепить одновременно несколько кабелей под один держатель
Крепеж под кабельный канал X-ET MX
Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.
Зажим для кабелей или легких труб X-EKS 16-40 MX
Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.
Двойной фиксатор X-DFB MX
- применяется при параллельной прокладке кабелей или труб
- подходит для гофры и труб d=16-28мм
- при монтаже не раскалывает бетон под основанием фиксатора
Подвесной элемент под электрику X-EHS MX, X-HS CC MX
- подвес производится на резьбовую шпильку
- широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
- не предназначен для длительной работы на улице, только в помещении
- для организации одного подвеса требуется не менее 5 элементов подобного крепежа
- один элемент выдерживает нагрузку до 10кг
Текстильная крепежная лента X-TT
- изготовлена из прочного материала полиэстера
- ширина ленты 19мм, толщина 1,2мм
- в основном распространен при крепеже по полу
- забивается непосредственно гвоздями в закрепляемую поверхность
- подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.
Держатель пучка кабелей X-ECH
- позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
- простая разборная конструкция с защелкой
- применима как на потолке, так и на стенах
- максимальное количество кабелей в держателе до 30шт
Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)
- оцинкованный с антикоррозийной защитой
- рекомендованная нагрузка для одиночного зажима до 5кг
- рассчитан на диаметры закрепляемого материала от 13 до 25мм
Одиночный гвоздь шпилька X-M6-7 B3 P7
Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.
Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.
- длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
- оцинкованная поверхность защищающая от коррозии
- скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
- диаметр резьбы 6мм
- рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
- для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.
И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:
Отпайка от цельного провода в сторону
Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.
Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.
Далее, вставляете это в середину цельного и делаете пару оборотов.
После этого плотно обматываете каждую косичку вокруг основного.
Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.
После чего вставляете в него отпаечный.
Разделяете жилки пополам и наматываете одну половинку направо, другую налево.
Получается “крепкое” и надежное соединение буквой Т.
Открытый электромонтаж
Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.
Кабель-каналы
На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.
Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.
Видео инструкция по монтажу кабельного канала своими руками
Клипсы
Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.
Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:
Правильное закрепление внутри дома
Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.
Как прикрепить гофру на улице
Если же вы хотите закрепить кабель
Изоляторы
Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:
Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.
Гвоздевые скобы
Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.
Сталь AISI 316
Казалось бы, 304-й стали вполне достаточно для полноценного проведения всех видов работ. А вот что делать, если монтаж производится в хлористой среде, на объектах с фосфорной кислотой? Или там, где постоянно присутствует морская вода, питтинговая и щелевая коррозия. В этих условия уже нужно выбирать сталь №316. Это улучшенный вариант 304-й стали с повышенным содержанием никеля и молибдена. За свои антикоррозийные свойства ее еще называют корабельная сталь.
316-я сталь и полимерное покрытие дают возможность использовать стяжки СКС и СКС-П на объектах с особыми требованиями надежности и долговечности конструкций. Они идеально подойдут для районов с морским климатом, на корабельных судах, плавучих платформах, морских сооружениях, а также в подземных коммуникациях и туннелях. Их необходимо применять на таких ответственных объектах как АЭС, ТЭЦ, метрополитен.
Данные стяжки СКС (316) и СКС-П (316) представлены тремя размерами:
стандартные, шириной 4,6мм
усиленные – 7,9мм
для работы с экстремальными нагрузками – 12мм
Длина стяжек находится в широком диапазоне – от 125мм до 1 метра. Таблицы технических характеристик для стяжек из 316-й стали СКС Fortisflex:
СКС-316СКС-П 316
Стяжки СКВ (316)
Благодаря волнообразному демпферу на этих стяжках происходит снижение интенсивности механических колебаний. Проще говоря, СКВ защищены от вибрации и не ослабляются в условиях работы, связанных с постоянной тряской и колебаниями.
Это идеальное решения для крепежа кабеля, шланга или труб к виброустановкам, испытательным стендам и т.д. Данная стяжка наподобие пружины, которая гарантирует постоянное натяжение крепежа в течение всего срока службы. Кроме того, СКВ (316) компенсирует температурное расширение при постоянных циклах нагрева-остывания.
Температура ее эксплуатации – от минус 80 до + 538 градусов цельсия.
СКВ (316) также имеет автоматический самофиксирующийся замок шарикового типа, который блокирует обратный ход самой ленты.
Технические параметры и характеристики сталных стяжек СКВ 316 фортисфлекс:
Стяжка СКЛ (316)
СКЛ – стяжка кабельная стальная лестничного типа. Она имеет жесткое сцепление и замок multilock.
Отверстия на полотне стяжки входят в зацепление с металлическими зубьями замка. При этом исключается обратный ход и обеспечивается высокая прочность крепежных конструкций.
СКЛ 316 имеют два основных размера:
усиленный вариант шириной 7мм
стяжки для экстремальных нагрузок шириной 12мм
Длина их начинается от 150мм и заканчивается максимальным размером – 6 метров. Также СКЛ производят с дополнительным полимерным покрытием. Маркировка у них СКЛ-П (316).
Круглое отверстие на конце стяжки необходимо для усиления затяжки при помощи специального затяжного крюка.
Технические данные и характеристики СКЛ и СКЛ-П 316 (размеры, диаметр обхвата, усилие затяжки):
СКЛ 316 FortisflexСКЛ-П 316
Стяжка СКБ-П (316)
СКП-Б расшифровывается как стяжка кабельная бугельного типа. При монтаже лента стяжки загибается в механизм бугельного замка. В итоге получается надежный хомут.
Боковые зажимы в виде ушек обеспечивают дополнительную фиксацию ленты в замке.
Такая стяжка является многоразовой и ее запросто можно использовать по нескольку раз на различных крепежах. Полимерное покрытие защищает изделие от гальванической коррозии между неоднородными материалами.
Технические характеристики и таблица размеров СКБ-П:
Сварка
Как скрутить провода более надежно? Еще одним из способов улучшить свойства скрутки является сварка. Правда, такой вид соединения нельзя применять для алюминиевых проводов, используется сварка исключительно на толстых медных одножильных кабелях
Надежность скрутки при сварке гораздо выше
Надежность соединения при сварке гораздо выше, чем, например, при пайке. Она является отличным способом улучшения соединения в распределительной коробке, однако применение сварки зачастую не слишком практично. Кроме того, она требует использования специального оборудования — сварочного инвертора.
Для сварки проводов требуется специальное оборудование — сварочный инвертор
Оптические
Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.
Вам это будет интересно Описание кабеля МКЭШ
Оптические кабеля
Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.
Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.
Достоинства и недостатки

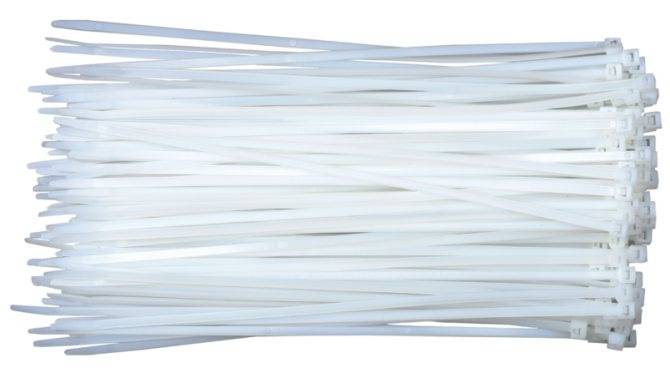

Кабельные стяжки или поливинилхлоридные хомуты очень популярны. Считаются высокопрочными, гибкими моделями, облегчающими кабельное крепление. Имеют широкое использование, начиная от проводного соединения в пучки и заканчивая сборкой компьютерной техники.
Также отличаются быстрым монтажом, широким диапазоном рабочих температур, невосприимчивостью материала к хим. реакциям, быстрой крепежной заменой.
Удобные способы маркировки
Недостатки кабельных хомутов связаны с разрывной способностью. Они деформируются под воздействием высоких температур и имеют не совсем эстетичный внешний вид.
Скрытый электромонтаж
При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

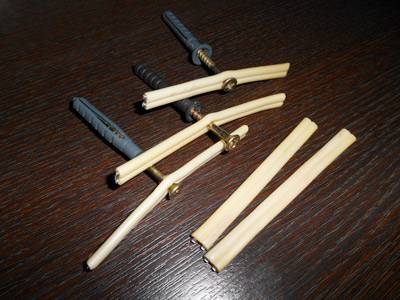

Дюбель-хомуты
Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.
Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).
Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!
Технология закрепления специальных скоб
Использование специальных стяжек
Быстросохнущий раствор
Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.
Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.
Самодельные скобы
Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.
Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.
Монтажная площадка
Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:
Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.
Также читают:
Ошибки при монтаже электропроводки Способы соединения электрических проводов Как определить фазу и ноль без приборов
Область применения
Пластиковые хомуты стяжки нашли широкое применение при бандажировании, маркировке, проведении монтажных и электромонтажных работ. С помощью стяжек соединяют шланги, крепят провода, трубы различной степени подвижности, собирают кабели в пучки. Гибкость пластика позволяет создавать как жесткие, так и подвижные соединения.
Физические характеристики хомута стяжки из пластика позволяют использовать крепежи не только внутри помещений, но и на улице. Высокая стойкость к ветру, морозам, жаре и влаге сделала их незаменимым элементом при осуществлении фиксации кабеля на кабеленесущих конструкциях. Пластиковыми стяжками нередко осуществляют крепление проводов и других элементов в системных блоках.
Стяжки хомуты из пластика не имеют никаких ограничений по области применения. Их используют везде, где необходимо создать качественное, надежное и безопасное соединение. Главное, правильно подобрать изделие по виду и размеру.

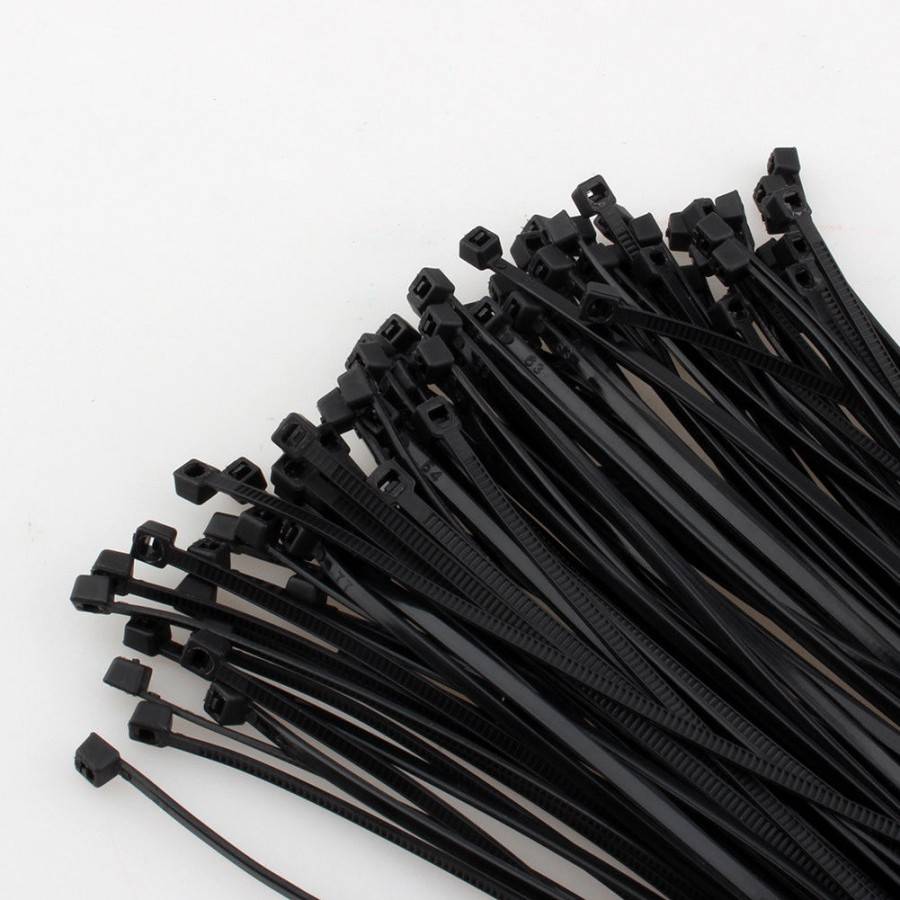

Наружные и внутренние кабельные стяжки
В зависимости от предназначения кабелей, их классифицируют:
- На наружные.
- Внутренние.
Наружные хомуты являются самыми ходовыми среди покупателей. Они сделаны из очень прочного материала, который выдерживает более 100 килограмм живого веса. Также хомуты стойко выдерживают самую лютую погоду.
Но есть одно «но», при сильном и длительном излучении УФО, такие стяжки начинают ослабевать и рваться.
Во время проведения ремонтных работ в нейлоновые стяжки строители часто добавляют угольный порошок, это нужно для того, чтобы в разы усилить прочность материала. Фото нейлоновых стяжек можно найти в свободном доступе на любом тематическом сайте.
Внутренние стяжки предназначены для использования в квартирах как вспомогающая деталь.
Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Внутренние стяжки не могут особо похвастаться своей прочностью, но зато их можно приобрести в самых разных палитрах цветов. Всё это помогает создать в помещении дополнительный эстетический изыск.
Достоинства пластикового изделия
Самое главное преимущество пластиковых хомутов со стяжкой – это качественная конечная работа, при минимально затраченном времени. Также, сюда стоит включить дешевую стоимость продукции.
Конечно же, на этом не ограничивается достоинства этих крепежных изделий. Прежде всего, они устойчивы к воздействиям внешней среды, поэтому смогут прослужить долгое время.
Несмотря на устойчивость к температурам, некоторые производители предлагают морозостойкие хомута из пластика – их надежность находится на высоком уровне. Они отлично подойдут для монтажных работ вне помещения, даже в самых холодных уголках планеты.

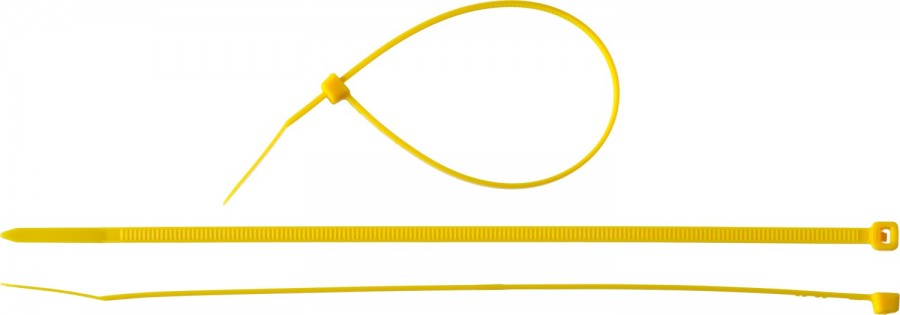

Назначение и преимущества
Пластиковые хомута со стяжкой производятся в виде узких полиамидных (нейлоновых) полосок. На одном конце гибкой конструкции размещается специальный замочек, куда при монтаже заводят второй свободный конец и затягивают.
На внутренней поверхности размещены зубчики, которые противодействуют обратному движению зажатой полоски и не допускают раскрытия замка.
Применяется данное приспособление для обеспечения надежной стяжки разнообразных проводов, кабелей и других конструкций. Оно проигрывает металлическим аналогам в долговечности, но обладает таким достоинством, как стойкость к коррозии.
Хомут используют для:
- прокладки проводов и их закрепления на основе или каркасе;
- обеспечения герметичности крепления;
- фиксации небольших по диаметру труб;
- установки легких конструкций;
- упаковки материалов.
- простота в монтаже;
- долговечность материала;
- пластичность крепления;
- стойкость к повреждениям и влаге;
- применимость в широком температурном диапазоне, в связи с чем популярны морозостойкие хомута из пластика.
