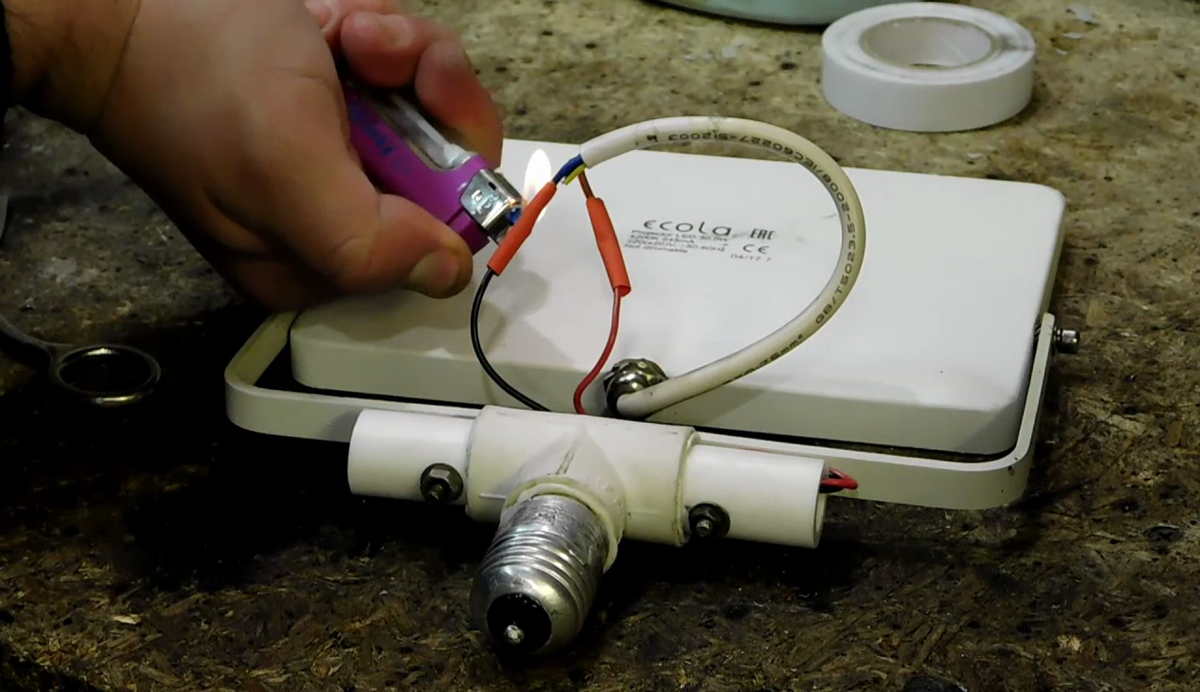

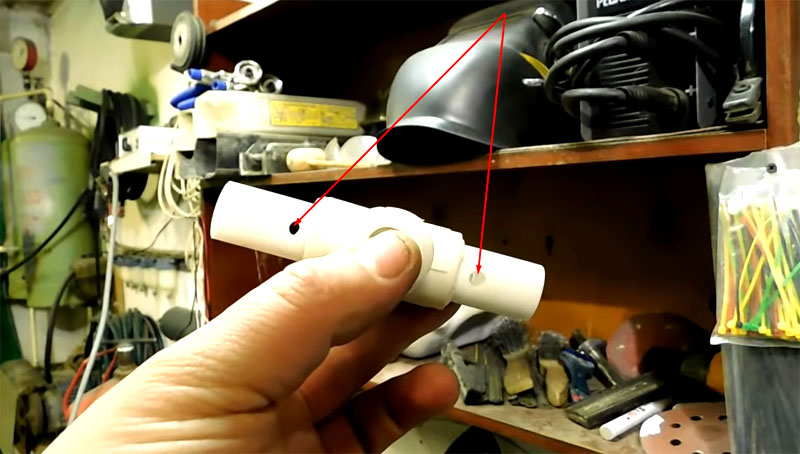

Подключение светодиодного прожектора в обычный патрон: материалы, изготовление переходника

Особенности подключения led-прожектора с датчиком движения

Процесс подключения прожектора через датчик движения требует небольшой корректировки инструкции, обозначенной выше. Последовательность выглядит следующим образом:

Разверните прожектор и отыщите клеммную коробку. Открутите винты, чтобы получить доступ к тройной колодке с клеммами, подключенными к светодиодам.
В корпусе прибора есть специальные отверстия, через которые нужно завесить провода. Если данное отверстие герметичное, то вы увидите резиновый уплотнитель с гайкой. Проведите провод и обязательно затяните эту гайку.
Подключите «плюс» к «плюсу». Обычно такие провода окрашиваются в коричневый или красный цвет, обозначаются L – фаза.
Соедините «минус» с «минусом». Это нейтраль, которая обозначается буквой N и окрашивается в более холодные оттенки – светло-синий, черный.
Практически во всех случаях требуется заземление. Найдите полосатый провод (обычно смесь желтого и зеленого цветов) с обозначением RE.

Датчик движения имеет минимум два провода – «плюс» и «минус». В некоторых случаях он оснащен заземлением. Минусовой кабель соедините с прожектором напрямую, поскольку он всегда должен быть включен в цепь.

По сути, вы подсоединяете устройство через выключатель, который работает не в ручном, а в автоматическом режиме при регистрации движения, тепла или звука. По этой причине плюсовое значение будет подаваться на прожектор лишь в том случае, если сработал датчик. Нужная клемма прожектора будет обозначена латинской буквой A.

Многие сенсорные элементы поддерживают регулировку основных параметров:

Чувствительность. Если слишком высок процент ложных срабатываний, то уменьшите данное значение.
Светочувствительность. Специальный фотоэлемент регистрирует освещенность, и, к примеру, в дневное время суток не даст прожектору включаться.
Таймер – позволяет задать время, в течение которого устройство будет функционировать после регистрации движения, звука или теплового объекта. Пороговые значения бывают разными. Минимальная планка составляет несколько секунд, максимальная – вплоть до часа.

Как видите, установка светодиодных прожекторов максимально проста. Главное, соблюдать правила и рекомендации, чтобы не нарушить требования к электротехнической и пожарной безопасности. Конструкция приборов максимально проста, а для их эксплуатации достаточно соединить три кабеля – минусовой, плюсовой и заземляющий. Даже при наличии датчика движения или светочувствительного элемента процесс монтажа усложняется незначительно.

Источник

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутить не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

Далее обе детали были установлены обратно в корпус патрона и смазаны флюсом ФИМ.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

Ремонт мощного прожектора

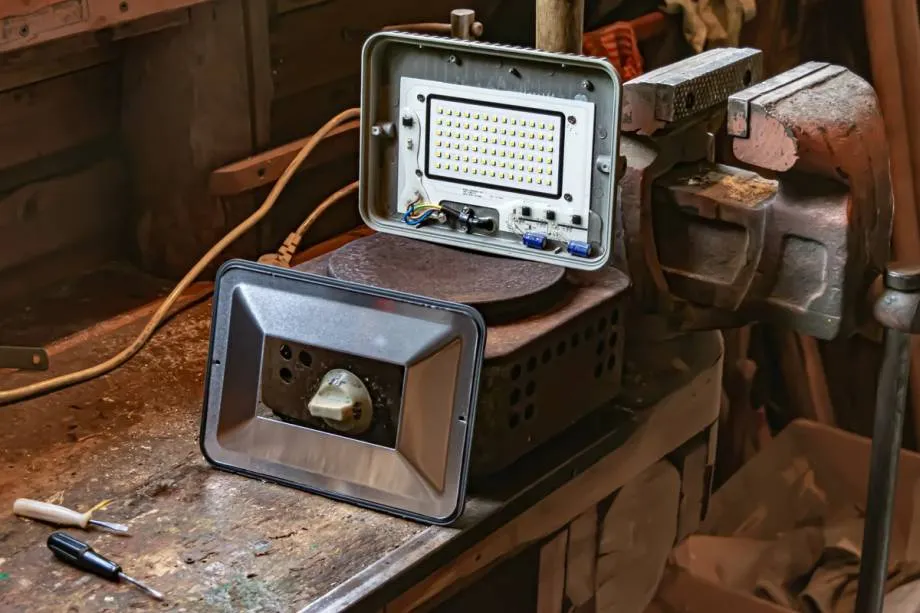

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Подключение к светодиодному прожектору

От правильности подключения устройства зависит, будет ли вообще работать система. Действовать нужно по инструкции, где детально написано, как подключить светодиодный прожектор к сети. Если датчик движения и корпус осветительного прибора являются отдельными элементами, они могут размещаться друг от друга независимо. Это самое оптимальное решение. Сенсор при этом нужно направить на место появления людей. В данном случае следует учитывать зону реагирования и угол обзора. Что касается непосредственно самого прожектора, то его можно монтировать в любом удобном месте.

Для подключения открывают на приборе крышку, за которой расположена клемма подсоединения проводов. Прежде чем приступить к работе с электропроводкой, находят, прозвонив тестером, фазный кабель. Его подключают к клемме датчика движения с коричневым проводом. Подсоединяют ноль к датчику и к прожектору, а оставшийся провод — к свободной клемме.

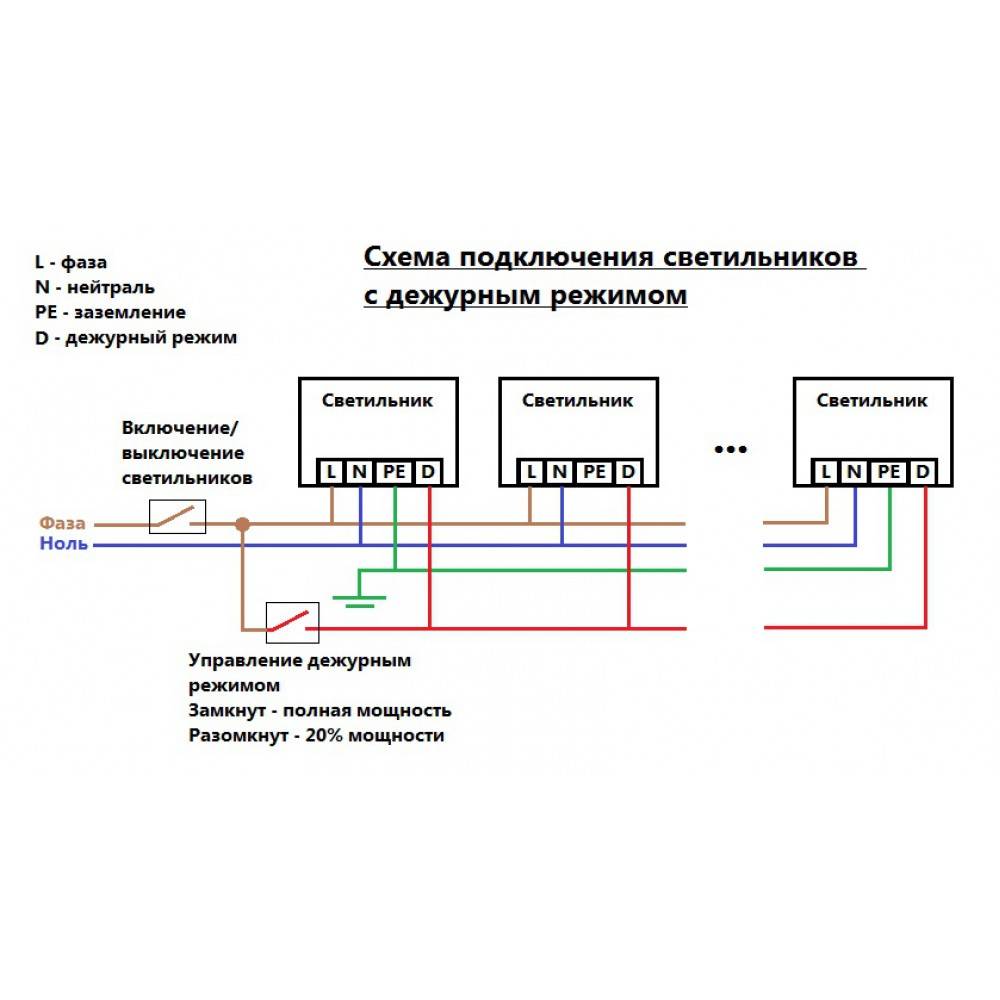

В схеме можно поставить выключатель для возможности контролировать освещенность ручным способом. Подсоединяют его параллельно.

В этом случае датчики подключаются синхронно, прожектор будет засвечиваться, как только сработает любой из подведенных к нему сенсоров.

Если датчик движения вмонтирован непосредственно в прожектор, в этом случае отдельно его подключать в осветительный прибор не нужно. Схема ничем не отличается от стандартного монтажа. Поскольку для любого прожектора датчик движения не нуждается в отдельном подключении.

Информация перед процессом изготовления

Перед тем, как приступить к сборке самодельного прожектора, вам нужно узнать немного о источнике света, источнике питания (LED-драйвер и блок питания) и корпусе устройства

Про источник света

Источником света являются светодиоды, которых три основных типа:

Пластиковая капсула со штыревыми выводами (самые простые, дешёвые и популярные диоды, они подходят для изготовления прожекторов малой мощности, стоят они недорого, с ними легко работать и ремонтировать их тоже легко, однако интенсивность свечения у них весьма низкая, срок службы зависит от производителя)
Сверхъяркие белые на подложке из металла (используются при изготовлении мощного оборудования освещения, в них присутствует простая и эффективная система теплоотвода, а также они имеют относительно невысокую стоимость)

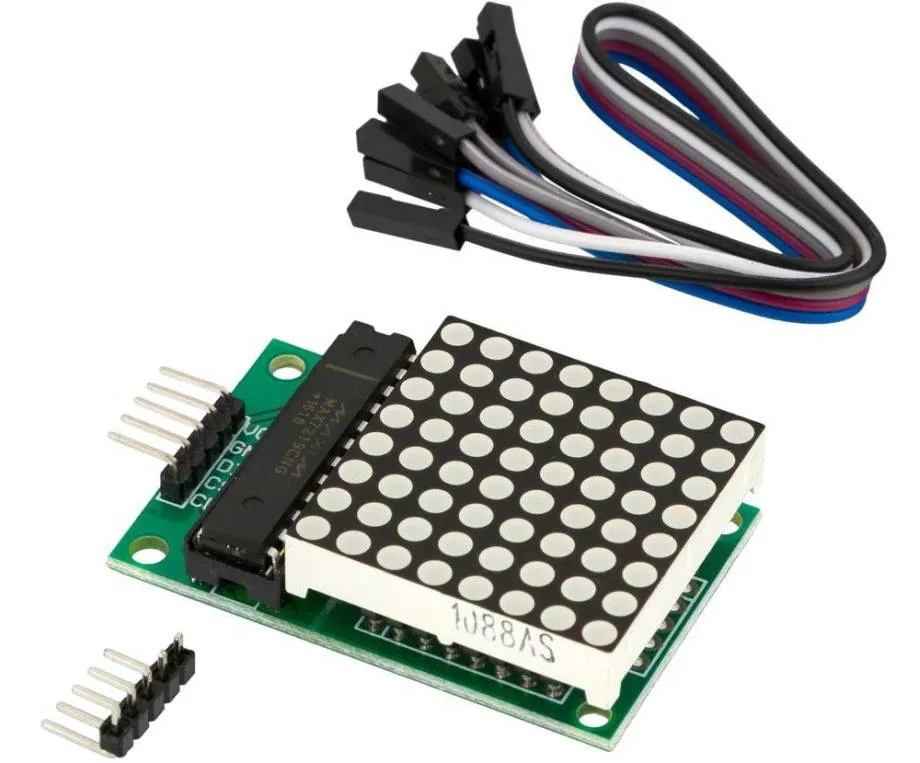

LED-светодиоды в матрицах (данный тип светодиодов используется при изготовлении профессионального высокомощного оборудования освещения, они не имеют системы теплоотвода, поэтому для изготовления прожектора с ними необходим радиатор охлаждения)

Дам вам совет – купите побольше запасных диодов, штук 10.

Даже мастера не редко неправильно монтируют диоды, поэтому иметь дома запас диодов будет плюсом, ведь не придётся постоянно ходить в магазин.

Про корпус

Корпус для самодельного прожектора вы можете заказать в интернете, они недорого стоят.

Также вы можете использовать старый галогенный светильник, в таком случае вам не потребуется фольга, ведь отражатель уже будет присутствовать в корпусе

Или на крайний случай вы можете изготовить корпус для прожектора самостоятельно.

Однако такой корпус, во-первых, будет не столь эстетичен, как готовые конструкции, во-вторых, степень защиты устройства от влаги, пыли, грязи будет гораздо ниже, чем у фабричных.

Источник питания

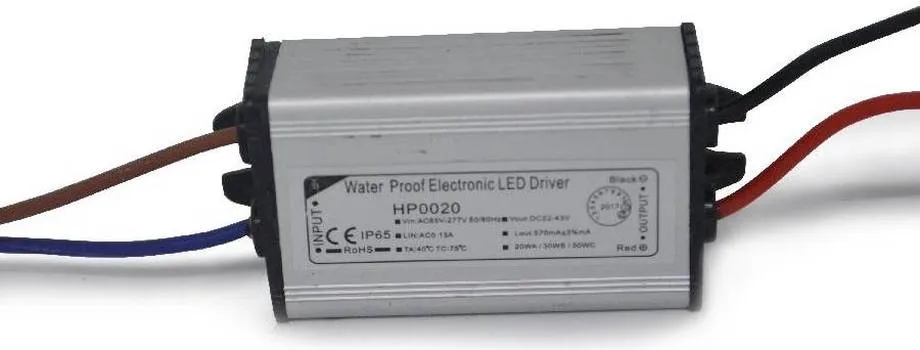

LED-драйвер.

Источнику света прожектора (светодиодам) не нужно высокое напряжение (220 вольт не подойдёт), им достаточно около 3,2-12 вольт.

Если вы подадите большее напряжение, то скорее всего просто сожжёте оборудование.

Поэтому бытовые источники питания здесь не подойдут – необходим LED-драйвер, который будет подавать пульсирующий стабильный ток в устройство.

В принципе, почти в каждой системе светодиодного освещения можно использовать LED-драйвер из систем освещения интерьера или драйвер из LED-лент.

Однако вы можете купить его в специализированных магазинах электротоваров или заказать в интернете.

Блок питания.

Для прожекторов небольшой мощности можно использовать стандартный общебытовой блок питания с выходящим пульсирующим током 0,5-1,5 ампер.

Напряжение блока должно быть на несколько вольт больше, чем напряжение диодов.

Для стабилизации тока используйте микросхемы LM317 и подобные, а если вы собираете высокомощный прожектор, то подойдут схемы LM350 и LM338.

Установка уличного светодиодного прожектора своими руками

Светодиодные прожектора для освещения загородных участков приобрели сегодня большую популярность. Они экономны, дают мощный, яркий луч света, превосходно освещают определенную площадь. Для более эффективного использования дополнительно ставятся датчики движения или уровня освещенности, которые автоматически включают лампы при движении или с наступлением темноты. Выбрать и приобрести качественные и недорогие светодиодные прожекторы можно тут.

Одним из преимуществ уличных светодиодных фонарей является максимально простая установка, выполнить которую можно своими руками

Выбор места При планировании монтажа пристальное внимание следует уделить выбору участка. Согласно принятым нормам безопасности уличные прожектора можно крепить на некотором удалении от горючих материалов, поверхностей

Светильники большой мощности надо ставить так, чтобы между корпусом и стеной обязательно была воздушная прослойка. Дополнительно можно защитить поверхность (особенно деревянную) листом жести. При использовании датчиков уровня освещенности и движения следует позаботиться, чтобы их ничего не затеняло, в противном случае они просто не будут работать. Положение будущего прожектора зависит от требований к освещенности и направленности светового луча: • автопарковки, площадки перед домом освещаются лампами, свет от которых направлен отвесно вниз; • ворота около гаража или забора освещаются прожекторами, луч света которых направлен горизонтально; • для дорожек, лужаек, фасадных стен можно использовать светильники, световой поток которых направлен строго вверх.

Порядок монтажа светодиодного прожектора Порядок монтажа светодиодного прожектора на улице своими руками включает в себя такие этапы: • к месту установки протягивается кабель, соблюдая все нормы и правила безопасности (лучше всего брать многожильный кабель из меди); • светильник прикладывается к выбранному месту, простым карандашом следует аккуратно отметить точки крепежа на поверхности, проверить их горизонтальность строительным уровнем; • прожектор прикручивается саморезами, тип которых зависит от материала поверхности (по дереву или по металлу); • при крепеже на бетонную стену предварительно надо перфоратором просверлить отверстия под дюбеля или металлические анкера; • прожектор прочно укрепляется на стене, он не должен легко смещаться или шататься.

Следующим шагом является подключение лампы к электрической сети: • линия обесточивается, при помощи индикаторной отвертки следует дополнительно проверить, чтобы фаза на кабеле отсутствовала (следует предпринять все меры, чтобы она случайно не появилась); • открывается контактная коробка лампы (она находится снаружи или внутри корпуса прожектора, что зависит от его модели); • питающий кабель заводится через небольшое отверстие (оно имеет специальный уплотнитель, защищающий коробку от попадания влаги); • к клеммнику подключаются провода питания (к нулю идет черный или голубой провод, к земле – желтый или зеленый, к фазе – коричневый или красный); • крышка коробки ставится на место, закручиваются все винты, после чего надо проконтролировать установку всех уплотнителей; • светильник ставится на место, подключается электричество; • прожектор можно включить, проверяя правильно выполненной работы.

Внимание: Во время проверки работоспособности прожектора следует помнить, что он не остывает сразу же после выключения, оставаясь очень горячим некоторое время! В том случае, если был куплен прожектор на 12 В, обязательным элементом подключения является отдельный блок питания либо трансформатор, который не потребуется если использовать обычные энергосберегающие лампы. Большой выбор которых находится здесь https://salonlustr.com.ua/c9_14-Lampi_energosberegayushchie

Уличные светодиодные прожектора можно монтировать в любом удобном месте. Для экономии электроэнергии лучше всего сразу предусмотреть наличие специального датчика движения, который включает лампу, если в его поле зрения попадает любой двигающийся человек или предмет. Такие датчики могут снабжаться индикаторами освещенности, выключающими светильники в светлое время суток.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Сборка самодельного прожектора

Самым тяжелым в изготовлении прожектора является раздобыть нужные материалы.

Если же они у вас уже есть, то можно приступить к нетрудной сборке устройства.

Первым шагом я подготовил корпус для прожектора: убрал всё лишнее, почистил, промыл и в итоге получил пустую чистую коробку, заднюю часть которой я отделал фольгой, так как отражатель в моём светильнике пришёл в негодность.

Я использовал корпус от галогенного светильника, если же вы не хотите его использовать или покупать, то первым делом изготовьте корпус из фанеры или металла.

Если вы делаете высокомощный прожектор, то сейчас следует просверлить отверстия для вентиляции устройства.

В обратном случае – если же вы, как я, делаете обычный светодиодный прожектор, то приступайте к следующему шагу.

Далее необходимо сделать из светодиодов единую конструкцию и подключить их, после чего закрепить к плате (основанию).

После подводятся провода к плате со светодиодами и подключаются, вся эта конструкция помещается в корпус и закрепляется при помощи клея.

На данном шаге в случае, если вы изготавливаете высокомощный прожектор, то следует поставить ваш радиатор охлаждения, если нет – пропустите этот шаг.

И в конце необходимо просто вытащить провода из корпуса, заклеить всё при помощи герметика для защиты от попадания пыли, влаги и грязи внутрь корпуса.

Перед тем, как испытывать устройство, установите драйвер стабилизации напряжения, места стыков проводов изолируете при помощи гофры или обыкновенной изолентой.

А также не перепутайте полярности проводов при подключении к сети, иначе диоды сгорят и устройство придёт в негодность.

Во избежание этого следует пометить провода во время сборки.

Самодельный светодиодный прожектор готов.

Рекомендую следующее видео, в котором автор самостоятельно изготавливает светодиодный прожектор в домашних условиях:

Подключение патрона к выводам проводов

Вывод провода для люстры

Перед тем, как подключить патрон, следует проверить работу осветительной электросети.

Вам потребуются матералы и инструменты – это отвёртка, отвёртка-пробник, изолента или сжимы, круглогубцы или утконосы, нож для зачистки проводов.

При зачистке можно использовать зажигалку.

Возможно, потребуется помощник, а также, вероятнее всего – лестница-стремянка или табурет.

Удобнее при работе стоять на столе – на нём можно не только спокойно и устойчиво стоять, но и разложить инструмент. Скорее всего, понадобится тестер – прибор, который измеряет сопротивление, и дополнительно провода к нему до щитка.

Также при работе в тёмном помещении или поздно вечером вам понадобится фонарь. Лучше всего подойдёт налобный светодиодный фонарь, его не нужно держать в руках.

Если такого нет – можно воспользоваться суррогатным методом, просто зажав небольшой фонарик зубами во рту и подсвечивая себе. Или попросить помощника посветить, что будет гораздо удобнее.

Вначале необходимо проверить, как работает выключатель. Согласно требованиям ПУЭ, осветительная сеть должна быть отдельно от силовой. Поэтому проверьте, работают ли розетки в доме, если вы выключили автомат освещения.

Далее, следует проверить работу выключателя. Согласно стандартам, выключатель должен размыкать фазный провод.

В случае, если он размыкает нулевой провод – необходимо переделать монтаж выключателя, чтобы он размыкал фазный. Проверить, нулевой или фазный провод разомкнут, можно при помощи отвёртки-пробника – он покажет активный фазный провод под напряжением при контакте кончиком пробника.

В этом случае должна загореться лампа пробника. Если всё в порядке – при разомкнутых контактах выключателя пробник не должен показывать напряжение ни в одном проводе.

По стандартам нулевой провод должен иметь синий цвет, фазный – белый, красный, коричневый, жёлтый. Провод заземления – зелено-жёлтую окраску. Старайтесь соблюдать эти сочетания при монтаже электросети дома.

Перед тем, как подключить патрон, необходимо выключить автомат освещения, чтобы в сети не было напряжения. Не надейтесь на выключатель – его может кто-нибудь случайно включить, войдя в тёмную комнату, где вы работаете.

Затем следует разобрать патрон. Корпус обычного патрона состоит из двух частей – цокольной части и задней полукруглой торцевой части. Разобрав патрон, вы увидите фарфоровый изолятор, на котором имеются два винта с контактами для подключения проводов.

К ним нужно подключить провода, затем собрать патрон и подключить лампочку. Последовательность действий для обычного патрона:

Очищаете изоляцию с кончиков проводов, ориентировочно на 1-1,5 сантиметра
Одеваете на оба провода заднюю деталь патрона так, чтобы потом к ней прикрутить остальную часть патрона в нужном положении.
Загибаете зачищенные кончики проводов с небольшим диаметром в колечки, чтобы в них с небольшим зазором входил клеммный винт патрона. Если провод многожильный, перед тем, как согнуть его в колечко, его необходимо скрутить в небольшой жгутик, чтобы жилки провода не топорщились в стороны.
Заматываете оголённую часть провода изолентой от неснятой изоляции, заходя на неё на пару витков, до самого колечка. При этом эта намотка должна свободно проходить через заднюю часть патрона.
Закрепляете провода винтами к клеммам изолятора патрона. Нулевой провод должен приходить на цоколь лампочки. Провода необходимо поджимать не головкой винта, а специальными прокладками квадратной формы.
Доматываете изолентой провода таким образом, чтобы задняя часть патрона одевалась на эту изоленту с небольшим натягом до самого изолятора. Так вы надёжно защитите внутренности патрона от попадания влаги и пыли с задней стороны, и даже потоп от соседей сверху не приведёт к короткому замыканию. Спереди же патрон будет защищать плотно закрученный цоколь лампочки.
Прикручиваете цокольную часть патрона.
Вкручиваете лампочку, включаете напряжение и проверяете работоспособность.

Для клеммных патронов характерно наружное расположение клемм подключения. В этом случае подключение проводится без разборки патрона.

А для резьбовых на цокольной части имеется резьба снаружи, которая позволяет закручивать их в корпус светильника. Подключение любого типа патрона проводится по той же примерно схеме, в которой легко разобраться, ознакомившись с устройством конкретного патрона.
