Достоинства и недостатки потолков Армстронг
- Быстрота монтажа. Система Армстронг собирается за очень короткий промежуток времени. За день бригада сборщиков может смонтировать до 200 м2 потолка, причем дальнейшее декорирование поверхности не требуется. Изделия часто используются для обустройства больших площадей.
- Монтаж без подготовки плит перекрытия. Систему можно крепить к любой надежной поверхности. Выравнивать строительные панели не требуется, вся регулировка производится корректировкой длины подвеса.
- Небольшой вес. Самый тяжелый элемент каркаса весит 0,5 кг, поэтому изделие легко монтировать, а потолок не требует усиления.
- Простота сборки. Каркас собирается из различных профилей, которые подогнаны друг к другу на стадии изготовления. Корректировать приходится только габаритные размеры изделия.
- Звуко- и теплоизолирующие качества. Общие изоляционные свойства перекрытия увеличивается на 20% благодаря свойствам наполнителя панелей.
- Экономия средств. Стоимость 1 м2 потолка Армстронг — всего 7 долларов без учета монтажных работ, меньше стоят только обои.
- Маскировка коммуникаций. После сборки изделия между панелями и потолком остается зазор для размещения трубопроводов, кабелей и т.д.
- Удобства при ремонте. Панели легко демонтируются для доступа к инженерным коммуникациям, расположенным над системой. Это позволяет быстро ремонтировать спрятанное оборудование, протягивать коммуникации, канализационные трубы. При повреждении плит их легко заменить.
- Пожаробезопасность. Каркас подвесного потолка Армстронг и панели изготовлены из негорючего материала.
- Унификация панелей. Размеры ячеек потолка Армстронг стандартизированы (600×600 мм), в них можно устанавливать любое оборудование для подвесных потолочных систем с соответствующими размерами, например, светильники, вентиляторы, обогреватели.
Уменьшение высоты помещения. Устанавливать изделия следует в помещениях с высокими потолками, ведь после монтажа высота помещения снижается на 15-25 см.
Плохая влагостойкость. Наполнитель из минерало-волокнистого материала не выдерживает влагу. Если сверху часто протекает вода, потолки Армстронг лучше не устанавливать. Плиту после намокания следует заменить.
Ограниченность дизайнерских решений. Потолки по внешнему виду отличаются только по рисунку на поверхности.
Невысокая прочность плит
Работать с минерало-волокнистыми плитами следует очень осторожно, они легко ломаются. По этой причине в помещении могут оказаться мелкие элементы волокон, которые потом попадают в организм.
Такая система годится для помещений с прямоугольными потолками.
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

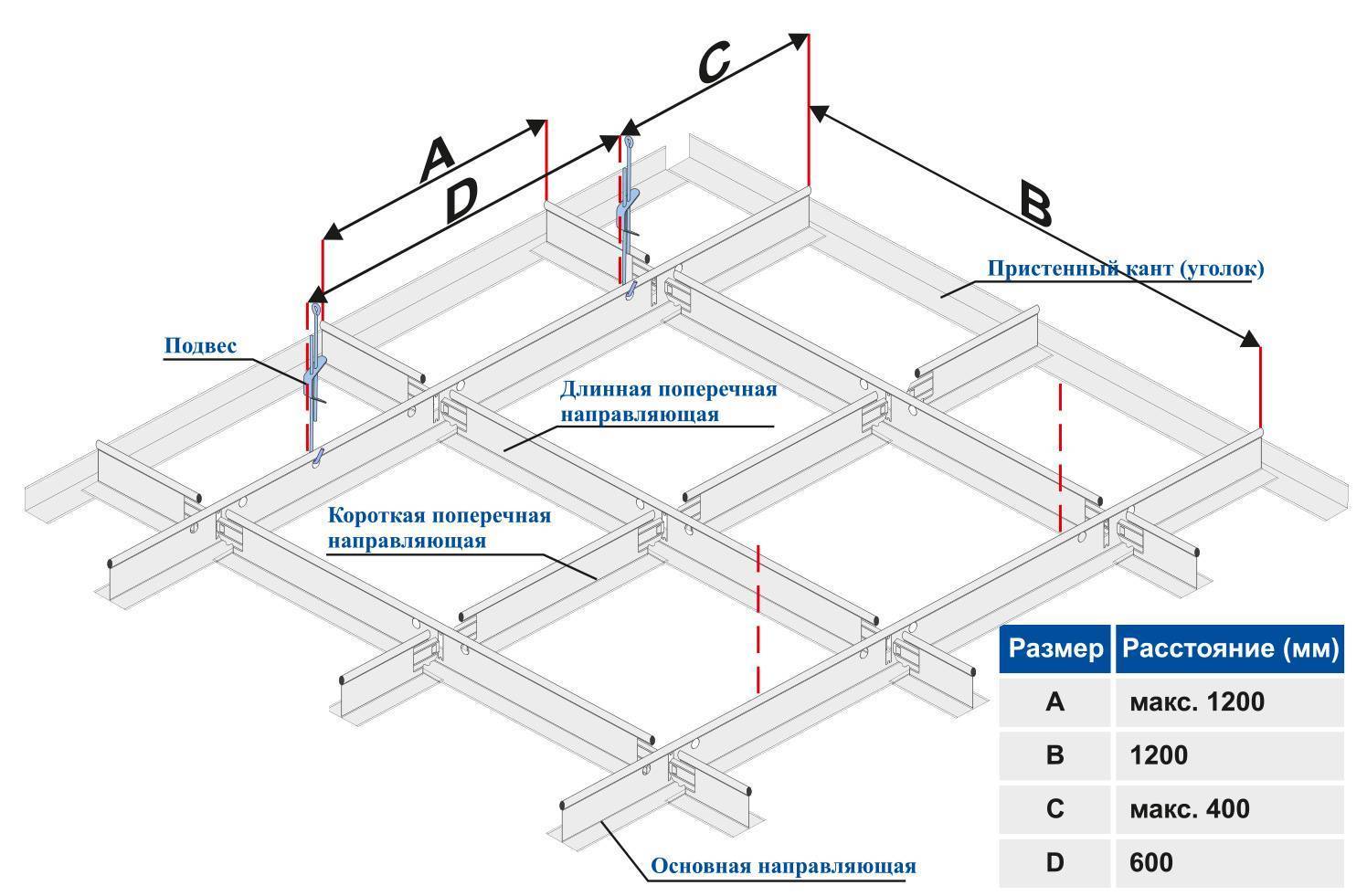

Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Непосредственно монтаж потолка
Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.
Инструменты для осуществления работы
Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.
Для проведения установки потребуются следующие инструменты:
- пузырьковый строительный уровень;
- дрель либо перфоратор, которые предназначены для сверления бетона;
- рулетка;
- анкерные болты;
- шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
- болгарка, которая потребуется для распила металлических направляющих.
Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.
Осуществляем монтаж
Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.
Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

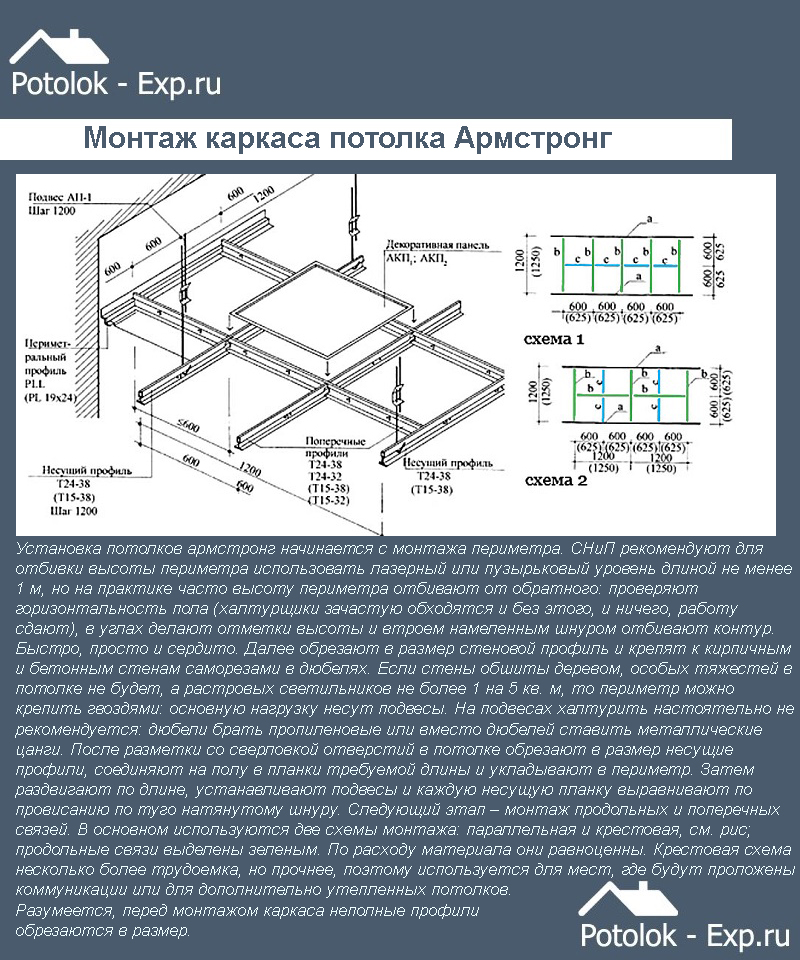

- Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
- Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.

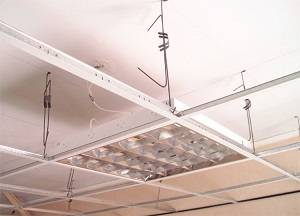

- Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
- Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
- Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
- На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.
Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.
Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.
Виды профиля
Самый распространенный вид монтажных реек – комплект Prelude. Чаще всего система с открытым фланцем рейки монтируется с использованием комплектов Prelude 15 и Prelude 24 (Т15 и Т24). Отличаются они шириной нижней горизонтальной полки направляющей, на которую укладывается плита. В стандартном варианте для пролетов до 4 м используют рейку с высотой вертикальной стойки 43 мм, а для больших пролетов в качестве продольных реек берут усиленный профиль Prelude Sixty2 с высотой стойки 63 мм. Для больших помещений каркас собирают с использованием усиленной рейки с широкой видимой полкой Prelude 35. Аббревиатура TLX, XL2, TL означает тип поперечного соединения реек (крючковая, щелчковая фиксация).
В комплекте с направляющими Т15/Т24 используют пристеночный угловой профиль ПУ 19/24 мм.
Комплект Prelude
Дизайнерские рейки Армстронг для прямых конструкций Silhouette 15 XL и Interlude 15 XL имеют выступ (прорезь). Видимый каркас такого подвесного потолка делает расшивку красивее.
Для выполнения отдельных парящих подвесных конструкций используют наборы Axiom. В них для направляющих берут рейку Т15 (Т24), а для оформления периметра модульного набора используют специальный прямой или гибкий декоративный профиль.
Для больших площадей (ангары, аэропорты) совместно с рейкой Т24 или как самостоятельный конструкционный материал используют широкий профиль Bandraster (ленточно-растровая конструкция). Ширину такой направляющей можно выбрать от 50 до 150 мм, в зависимости от длины пролета и дизайнерских задач по оформлению расшивки.
Bandraster
Комплектация конструкций со скрытым каркасом может включать обычную рейку Prelude 24 или специальные планки, называемые системой Z. В любом случае для подвесного потолка со скрытым каркасом используют модули, имеющие специальную кромку с пазами с двух противоположных сторон.
Каркас с зажимными планками для монтажа металлических плит
Особый тип представляет скрытая двухуровневая система, в которой металлическая панель крепится к зажимным планкам. Несущие направляющие представляют собой клипсы, в которые вставляются кромки металлических модулей.
Для привязки к гипсокартонным конструкциям или для выполнения многоуровневого потолка используют декоративные переходные элементы Axiom.
При работе с плитками для подвесного потолка со скрытой полкой несущей рейки устанавливают ступенчатый пристенный уголок.
Достоинства и недостатки
Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:
Невысокая цена. Это самый дешевый способ устроить подвесные потолки. Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн. Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум. Такой вариант подойдет для дома Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом. Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая. Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.
Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.
Плюсы и минусы потолков Армстронг
Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.
Подвесной потолок Армстронг семейства Trulok
Достоинства потолков Армстронг:
- невысокая цена;
- хорошая звуко- и теплоизоляция;
- большой выбор материалов плит позволяет создать любой дизайн;
- не требуется предварительная подготовка потолка;
- простой монтаж, не требующий привлечения специалистов;
- возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
- простая установка встроенных светильников;
- возможен демонтаж и повторное использование (система потолка полностью разборная).
Потолок Армстронг с плитами из натуральной древесины
Недостатки такой конструкции заключаются в том, что она:
- понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
- не подходит для помещений нестандартной формы;
- не защищает от протечек;
- боится влаги, органические плиты размокают и деформируются.
Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.
Цены на потолок «Армстронг»
потолок «Армстронг»
По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко
Это интересно: Почему так важна утилизация энергосберегающих ламп и как они сдаются — объясняем основательно
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

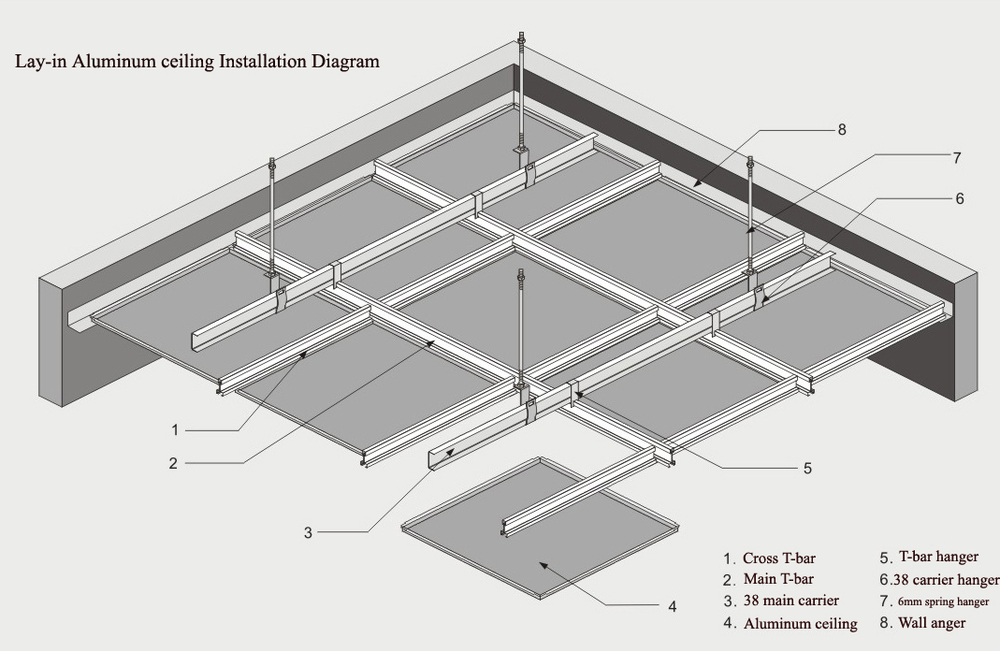

Схема установки подвесного потолка Армстронг
Потолок Армстронг Axiom KE Canopy — инструкция по установке. Файл для скачивания.
Инструкция
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
 Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
 Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
 Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
 Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
 Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Расчет потолка Армстронг
Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:
- Выяснить, какая цена будет на подвесной потолок Армстронг.
- Подсчитать расход материалов.
- Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.
Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).
Теперь по плитам
Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы. Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают
И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида
Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.
К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:
- Обрезной ряд должен находиться у дальней от входа стены.
- Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).
Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:
- Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
- профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
- продольного (1200 мм) – 1,60 м/кв. на м потолка;
- поперечного (600 мм) – 0,80 м/кв. на м потолка;
- периметрального (3000 мм) – 0,5 м/кв. на м потолка;
- подвесов – 0,6 шт./кв. на м потолка.
- С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
- несущего надо – 0,84 м/кв. на потолочный метр;
- продольного – 1,68 м/кв;
- поперечного – 0,87 м/кв;
- периметрального – 0,5 м/кв;
- подвесов – 0,7 шт./кв.
Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.
Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.
Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.
Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения
