Существующие виды метиза
В рамках данной статьи предлагаем вам несколько видов этого метиза:
Универсальный. В совершенстве сочетается со всевозможными строительными материалами. Многофункциональность сводится к тому, что это изделие можно применять в пустотелых, листовых, полнотелых и прочих поверхностях. Надежность крепления гарантируется зубчатыми стопорными элементами. Наличие таких строительных вспомогательных предметов исключает прокручивание гвоздя в материале. Сфера применения у него очень широка: начиная от крепежа хозяйственных предметов и заканчивая сбором строительно-монтажных элементов.
Распорный. Дюбель характеризуется четырехсторонним распором. За счет этого поддерживается равномерная нагрузка на материал. Результативен при креплении в пустотелых и полнотелых поверхностях. При установке распорного дюбеля исключается нарушение поверхности дерева, кафеля, штукатурки и др. Достигается это за счет особого строения шейки дюбеля. Соответственно, эффективен при креплении керамического сантехнического оборудования.
Для газобетона G. B. Стержневая специализация — газобетон. В особенности эффективен при монтажных ремонтных работах: крепеж кровельных конструкций, подвесных потолков и многое другое. Основная особенность заключается в том, что они используются и для внутреннего, и для наружного крепления. Крепкая посадка в мягком материале гарантируется благодаря внешним ребрам, которые отличаются спиральной формой.
Турбо Дюбель FTP D и FTP. Используется для крепежа разнообразных элементов в газобетоне. Обладает нейлоновым дюбелем. Может применяться в комбинации с шурупами по дереву и метрической резьбой. Имеет самонарезающуюся резьбу. Существует модификация этого метиза из металла. Эксплуатируется для работ по газобетону и метрическим блокам.
Латунный дюбель (РАД). В случае, если поверхность тонкая и полнотелая, то используют данный вид крепления. Для его крепежа достаточно будет сделать неглубокое отверстие. Допустим, монтаж в сочетании с болтами и метрической резьбой.
Правила выбора
Перед тем как приобрести дюбельный крепеж, нужно узнать в какую поверхность он будет монтироваться. Немаловажный параметр при выборе – это диаметр и длина крепежа. Чем они больше, тем большую нагрузку он выдерживает. Здесь же учитывается толщина, плотность поверхности и наличие пустот. Например, для плинтуса подойдут самые ходовые универсальные дюбеля с диаметром 0,6 сантиметров и длинной до 8 сантиметров. Это одно из надежных креплений, но если потребуется демонтаж конструкции, могут возникнуть проблемы. Нужно помнить, что перед установкой наносится вся необходимая разметка для крепления на стене и под отверстия на плинтусе, которые в дальнейшем будут высверливаться заранее. Диаметр отверстий должен быть равен диаметру дюбеля.
Для унитаза с малыми габаритами установка с помощью дюбелей будет самым практичным вариантом. В комплекте с метизами должны идти резиновые шайбы или прокладки. Здесь также нужно измерить поверхность и нанести разметку, куда будет вставляться крепеж. Далее просверливается дрелью отверстие в плитке, а после строительным перфоратором в бетоне. Для утеплителя и пенопласта подойдут фасадные экземпляры, в их основании находится специальная зубчатая нарезка, благодаря которой дюбель-гвоздь надежно крепится к основанию.
В качестве крепежа для телевизора, для настенной прихожей, для навески кухни, полок и другой мебели, которая будет устанавливаться в вертикальной плоскости, лучше воспользоваться металлическими гвоздями для газобетона или рамными.
В следующем видео вы узнаете о видах, характеристиках и особенностях монтажа дюбель-гвоздей.
Методы крепления
В наше время изобилие коснулось многих сфер, и строительство — не исключение. Разнообразие материалов и инструментов поразило бы любого мужчину, жившего сто–двести лет назад. Многие работы могут быть выполнены не только профессиональными строителями или рабочими, а любым человеком, у кого возникли потребность и желание научиться что-то делать. Давайте разберемся в популярных разновидностях крепежей относительно материала основания.
Бетон, кирпич
На работу с плотными материалами основания рассчитано множество вариантов крепежного изделия. Распорные, универсальные, гвоздевые — все эти дюбели в плотном тяжелом бетоне или кирпиче будут сидеть прочно, прижиматься к стене надежно и создавать необходимую силу трения.
Дюбель-гвоздь заслуженно часто называют «быстрым монтажом», он очень популярен. Здесь все проще и времени потребуется существенно меньше. Надо просверлить отверстие (например, при установке плинтусов), вставить дюбель-гвоздь, применить молоток — и дело в шляпе
Внимание! В данном крепежном изделии шляпка гвоздя с прорезями для крестовой отвертки, но его не надо закручивать, это для возможного демонтажа. Забиваем молотком, не стесняемся!
Пенобетон, газобетон
В пустотелых и рыхлых материалах невозможно добиться такого плотного надежного контакта, как в бетоне, например. Для крепкого сцепления используются такие дюбели, которые обеспечат надежность за счет формы. К подобным крепежным изделиям относятся: универсальные, закручиваемые, забивные элементы.
Читать также: Топор из диска циркулярной пилы чертежи
Универсальный элемент в пустотелом материале образует сложный по конфигурации узел, который не даст выпасть шурупу/саморезу. Дюбель не расширяется (как в бетоне, например), а причудливо закручивается и в дальнейшем исполняет роль упора.
Панельные и листовые материалы
Тут налицо особенность материала — узкий лист, за ним пустота. Есть два вида дюбеля для подобных материалов: «молли» и дюбель-бабочка. Действуют они одинаково. «Молли» сделан из стали и подходит для тяжелых грузов (до 75 кг), «бабочка» — из пластика, вес выдерживает до 30 кг. Поговорим подробнее о последнем виде крепежа.
Нежное название дано этому крепежному устройству за его вид, отдаленно напоминающий бабочку. Главное условие — подходящая ширина материала. Важная особенность этого вида крепежного изделия — в процессе закручивания он сжимается, специальные вставки прижимаются к задней стене гипсокартона или другого материала. Таким образом, идет равномерное распределение всей образовавшейся нагрузки на лист.
В заключение хотелось бы пожелать вам не только правильно подобрать сверло под дюбель, но и получить от строительного процесса максимум удовольствия!
В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования. Подробнее: https://seberemont.ru/info/otkaz.html
Статья была полезна?
Расскажите друзьям
Сверло – это инструмент режущего типа, предназначенный для изготовления отверстий. Механизм работы сверла прост – изделие вращается вокруг своей продольной оси и при этом подается вперед, врезаясь в материал. Спиральная конфигурация сверла обеспечивает удаление отходов из рабочей зоны и при этом способствует охлаждению оснастки.
Установка крепежа
Универсальной схемы установки крепежного элемента для любой основы нет. В зависимости от типа базовой поверхности, куда крепится дюбель-гвоздь, различается и вид его монтажа.
Монтаж в бетонное и кирпичное основание
Если дюбель монтируется в кирпичное основание, то действовать необходимо по следующей технологии:
Выбор оптимального места для отверстия. Обычно это середина кирпича.
Бурение материала ударной дрелью
Делать это нужно крайне осторожно, чтобы не повредить кладку. Повышение скорости на инструменте возможно только после того, как просверлено более 10 мм основы.
Очищение отверстия от кирпичной крошки и обвалившегося материала.
Забивание дюбеля внутрь отверстия при помощи молотка.
Этапы монтажа дюбель-гвоздя в кирпичное основаниеПри работе с бетоном крепеж монтируется так:
Наметка отверстия молотком или кернером.
Выполнение перфоратором и сверлом для бетона требуемого отверстия
При этом важно понимать, что маркировка диаметра дюбеля должна совпадать с той, что указана на сверле. Само отверстие делается на 5 – 6 мм длиннее дюбель-гвоздя.
Удаление пыли из отверстия пылесосом.
Углубление цилиндрической части дюбеля молотком.
Забивка гвоздя в дюбель
При этом оставляют 2 – 3 мм для беспрепятственного осуществления подвеса.
Установка крепежа в бетонное основание
Монтаж в основание из гипсокартона или кафельной плитки
При работе с гипсокартоном заранее необходимо сопоставить его несущую способность с весом прикрепляемого груза. Если прикрепляемый предмет обладает немалым весом, то дюбель-гвоздь не используется, так как способен разрушить гипсокартон. Обычно используются специальные дюбели для гипсокартона. В случае, когда вес небольшой, технология монтажа не вызывает затруднений:
- Выполнение подходящего по диаметру отверстия.
- Введение крепежа так, чтобы чувствовался упор. При этом не стоит стучать по нему сильно молотком, хватит легких постукиваний.
- Закручивание шурупа отверткой или шуруповертом.
Специальные дюбели в форме бабочки с гвоздями для работы с гипсокартонными основаниями
Так как кафельная плитка относится к хрупким материалам, то в этом случае работы проводятся максимально аккуратно по следующему алгоритму:
- Отметка места вхождения крепежа в плитку. Здесь допускается делать его не только в самой плитке, но и в шве.
- Создание отверстия глубиной полмиллиметра при помощи самореза по металлу постукиванием молотком по нему. Только после этого разрешается делать полноценное отверстие дрелью ударного типа.
Не стоит забывать, что под плиточной поверхностью отверстие выполняется уже по правилам, подходящим для установки дюбель-гвоздя в бетонное или кирпичное основание.
- Установка крепежного элемента с бортиком в подготовленном основании.
Работа по выполнению отверстия под дюбель-гвоздь проводится крайне аккуратно
Установка с помощью строительного пистолета
Все названные технологии подразумевали монтаж сначала распорной части дюбеля, а потом установку в нее гвоздя. На современном рынке сейчас представлены такие устройства, как пистолеты монтажного типа, которые позволяют осуществлять своего рода «пристреливание» прикрепляемого предмета к основанию дюбель-гвоздем.
В таком случае применяется дюбель определенного типа с наличием специальной шайбы на гвозде, позволяющей плотно смонтировать изделие к поверхности. Принцип работы состоит в том, что после установки дюбель-гвоздя в стене, шайба с его кончика перемещается к головке и надежно фиксирует крепеж.
Строительный пистолет с набором дюбель-гвоздей
Дюбель-гвоздь такого типа нашел свое применение в креплении металлических конструкций к стенам из бетона, натурального камня и кирпича. Чаще всего используется монтажный пистолет с этими крепежными элементами для установки козырьков над входом и балконами. Длина таких гвоздей от 30 до 80 мм, сечение – 4,5 и 3,7 мм. Выполнены они из стали с цинковым покрытием.
Дюбель-гвозди – современный тип крепежных элементов, которые позволяют осуществить фиксацию любой конструкции к готовому основанию
Работать с ними просто, но важно грамотно выбирать и соблюдать инструкции по монтажу, соответствующие типу базовой поверхности. Только в этом случае возможен качественный монтаж
Как выбрать дюбель правильно
Итак, если вы определились с выбором самореза, о чем мы писали в другой нашей статье и определились с видом дюбеля под свои задачи, вам осталось лишь взглянуть на таблицу ниже и воспользовавшись данными подобрать свой правильный дюбель.
Стоит также оговориться, что на дюбеля и саморезы не существует единого стандарта, поэтому многие производители выпускают эти изделия руководствуясь своими собственными стандартами.
| Таблица подбора дюбеля для выбранного самореза, размер отверстия для выбранного дюбеля | |||||
| Саморез | Дюбель | Отверстие под дюбель | |||
| Диаметр, мм | Длина, мм | Диаметр, мм | Длина, мм | Диаметр сверла, мм | Глубина сверления, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5 или 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6 или 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8 или 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10 или 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12 или 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Особенности креплений металлическими дюбель-гвоздями для бетона
О каждом из них стоит рассказать подробнее.
Первый метод отлично подойдет для тех стен, где в наличии есть отделка из гипса. Если планируется повесить совсем легкий предмет, то здесь не нужен будет слишком мощный крепеж.
Подойдет и небольшой гвоздик — он будет забиваться в штукатурку. При толстом выравнивающем слое и сам стержень тоже не выйдет из своего места. Такая устойчивость достигается тем, что не будет сделано попыток забить элемент в более жесткий материал — именно поэтому деталь войдет как надо и под необходимым углом.
А теперь в растворный шов
В этом случае металлический стержень будет забит в шов, который находится между кирпичами. Все делается способом, аналогичным предыдущему, с единственной разницей в том, что вгоняемая деталь должна быть мощнее обычного.
Это позволит ей войти гораздо глубже. Но здесь есть и свои минусы.
- Из стены будет торчать большой гвоздь (впишется не в каждый интерьер).
- Если стена уже покрыта штукатуркой, то будет очень трудно отыскать растворный шов. Возможно вам будет интересно почитать статью о том, как подготовить поверхность под штукатурку .
Прежде чем работать таким образом с кирпичной стеной, следует помнить о том, что гвозди не предназначены для этого.
Поэтому исход не всегда можно предсказать: элемент может закрепиться в стенке, а может быть, и совсем противоположный результат. Но не всё потеряно — успех в этом деле все же можно обеспечить. Конечно же, если знать простой секрет: гвоздь следует применять совместно с дюбелем (можно пластиковым).
Здесь последовательность действий должна быть следующей :
- Пробуривается на нужную глубину отверстие.
- Туда вставляется пластиковый дюбель и забивается сам гвоздь.
Виды и характеристики
Бабочка
Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.
Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.
Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.
Изготавливается из пластмассы. Продается в сложенном виде.
Зонтик
Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.
При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.
Способен выдержать до 35 кг.
Molly
Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.
Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.
Изготавливается только из металла.

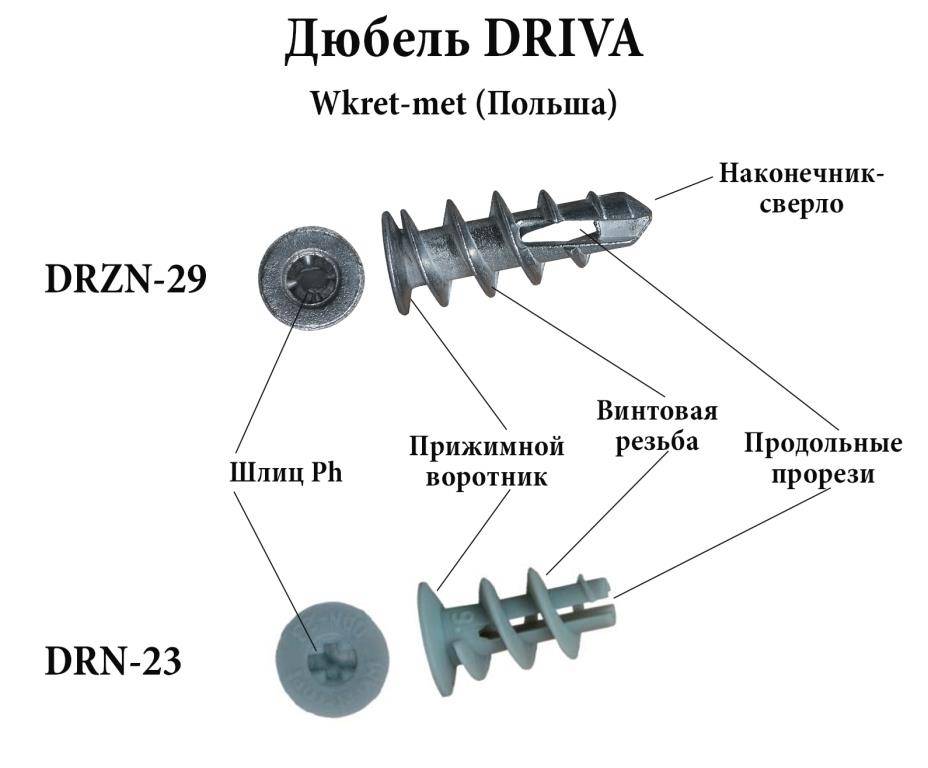

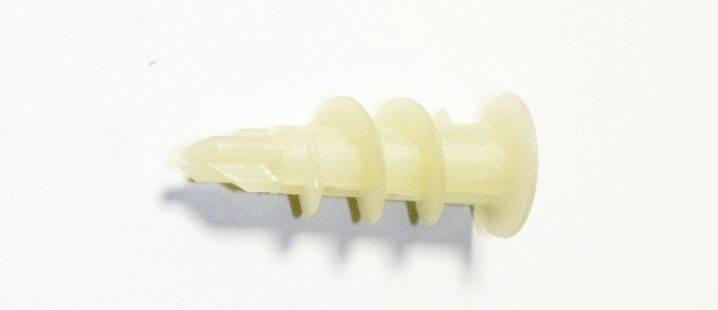

Driva
Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.
Может быть как металлическим, так и нейлоновым.
Legs
Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.
Дюбель-гвоздь
Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.
Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.

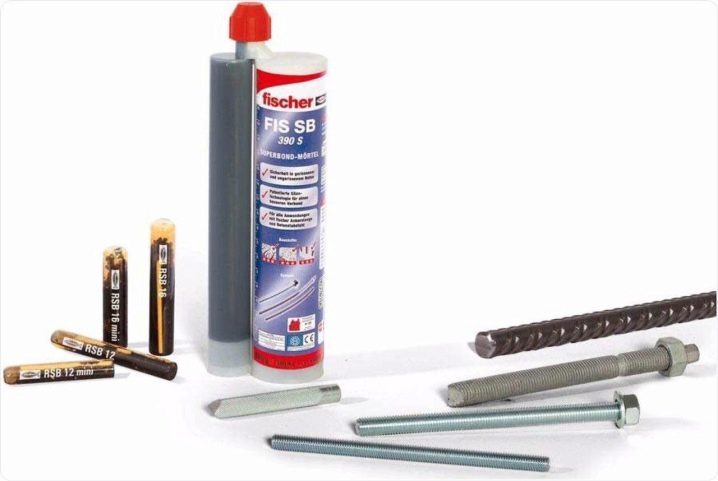

Анкер химический
Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.
Дюбель для двойного гипсокартона
Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.
Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.

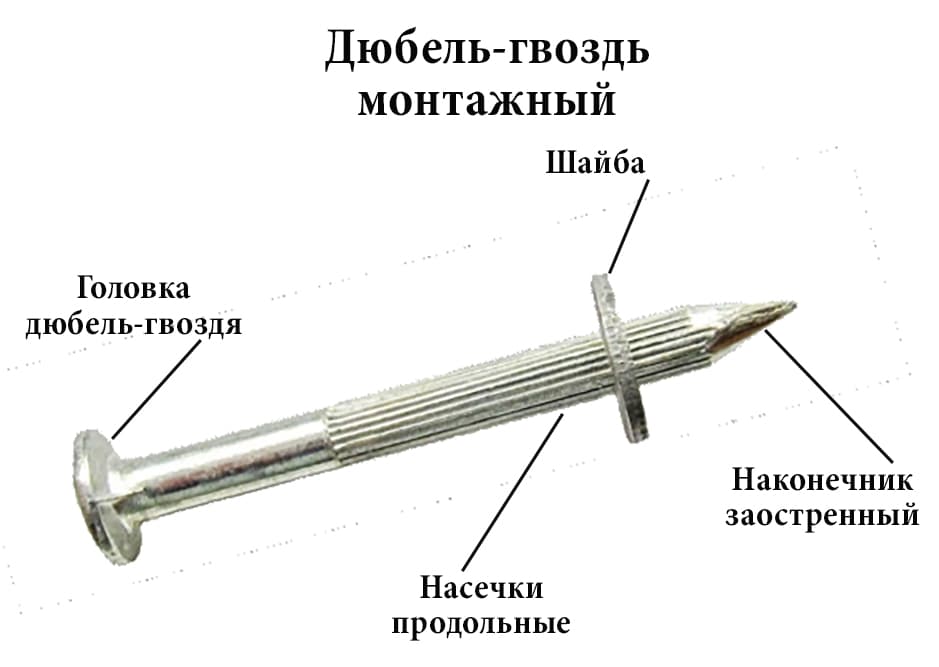

Как выглядит дюбель-гвоздь?
По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.
В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.
Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.
Характеристика крепежа
Дюбель-гвоздь является крепежной деталью для сквозного монтажа. С его помощью можно легко прикрепить какой-то предмет к базовой поверхности из древесины, бетона, гипсокартона или камня. С ним несложно закрепить плинтуса, источники света, нередко он используется в роли крепежа материала для теплоизоляции частных домов и в других случаях.
За счет простой, но в то же время удачной конструкции такой крепеж легко применять. Так, главными деталями дюбеля являются пластиковый цилиндр с распорной частью и гвоздь. Распорная часть при монтаже расширяется, за счет чего крепление удерживается в стене. Грибовидный гвоздь забивается в уже установленную распорную деталь.
В некоторых моделях присутствует специальная манжетка, которая выполняет функцию ограничителя и не позволяет изделию западать в отверстие. Она может иметь цилиндрическую или потайную форму.
Составные элементы дюбель-гвоздя
Крепеж чаще всего выпускается с резьбой и шлицем на металлической части. Работать с такими элементами намного проще, так как можно использовать отвертку для более легкого захода в отверстие.
Вершина резьбы всегда направлена к головке гвоздя для лучшего упора крепежной детали.
Сам дюбель изготавливается из полиэтилена, полиамида или полипропилена. А вот металлическая часть производится из различных сплавов из стали с покрытием поверхности цинком.
Стандартными диаметрами дюбелей являются 5, 6, 8, 10 мм, а длины колеблются от 30 до 160 мм. Эти размеры предполагают возможность применения дюбель-гвоздей для любых оснований и конструкций.
Классификации изделий
При выборе крепления учитывается 5 основных факторов:
- величина нагрузки – на дюбель, на поверхность, на конструкцию;
- характер нагрузки – стационарный, динамический;
- вид фиксации;
- характер материала – камень, бетон, кирпич, гипсокартон;
- конструкция поверхности – стена, потолок.
Собственно, крепеж выпускается нескольких видов для различных способов и материалов.
В видео ниже рассказано о правилах выбора дюбелей:
По виду монтажа
Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.
- Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида: без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
- гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.

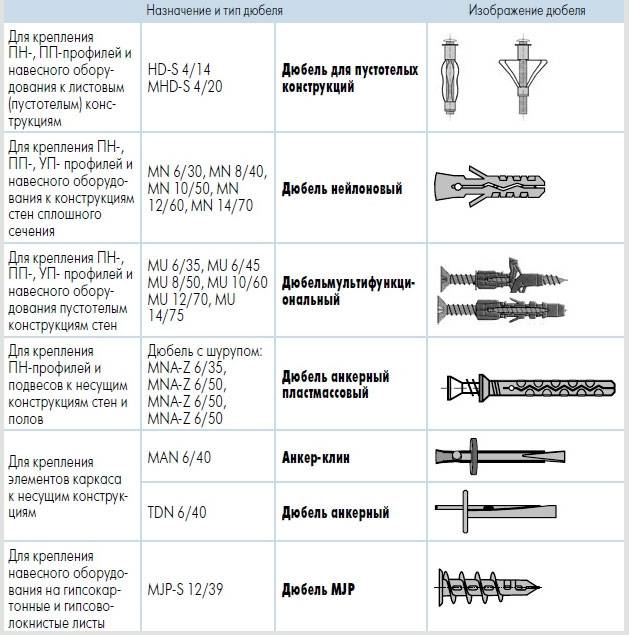

По материалу поверхности
Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.
- Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
- Дюбель для газобетона – материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
- Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
- Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
- Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
- Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
- Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
- Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
- Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
- Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
- Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
- Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.
Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.
4 Монтаж дюбель-гвоздей с помощью специального пистолета
Все описанные ранее варианты забивания дюбель-крепежа подразумевают, что гвоздь забивается в дюбель. Но есть и еще один способ монтажа рассматриваемого крепления, который предполагает использование строительного пистолета. Такое современное монтажное приспособление позволяет “пристреливать” к основанию закрепляемую конструкцию при помощи дюбель-гвоздя.
В данном случае применяется особый дюбель-крепеж, который по большому счету не предполагает использование самого дюбеля. Наличие на гвозде специальной шайбы гарантирует плотную посадку крепежного изделия в твердый материал. Суть технологии эксплуатации пистолета заключается в том, что после пристрела дюбель-гвоздя имеющаяся на его кончике шайба передвигается к головке крепежного элемента и плотно фиксируется там.
Такой дюбель-гвоздь применение находит при креплении конструкций из металла к твердым основаниям, изготовленным из натурального камня, бетона, стали с малым содержанием углерода, кирпича. Пистолет и описанный тип крепежа очень часто применяются при монтаже козырьков на балконах зданий. Производят “гвозди с шайбой” длиной от 30 до 80 миллиметров, сечением 4,5 и 3,7 миллиметров из стали с покрытием из цинка. Крайне редко можно встретить в продаже гвозди с сечением более 4,5 миллиметров.
Как использовать дюбель-гвоздь, думается, вы уже поняли. Особых сложностей с данным крепежом у человека не возникает
При этом очень важно правильно подобрать тип крепежного изделия, так как дюбель-гвозди, которые, например, великолепно соединяют поверхность и бетонное основание, категорически не подходят для крепежа плит ДСП или гипсокартона
Достаточно обратиться к консультантам (продавцам) строительного магазина, где реализуются различные виды крепежных изделий (например, шиферных гвоздей либо финишных гвоздей), чтобы получить исчерпывающую информацию о разновидностях дюбель-приспособлений. Они же посоветуют вам и то, как пользоваться дюбель-гвоздями. Впрочем, эта информация после внимательного прочтения подготовленной нами статьи, наверняка, вам уже не понадобится. Вы сможете без труда смонтировать крепеж в любые типы поверхностей без посторонней помощи!
