Правильный расчёт расстояния между лагами пола

Расчёт лаг из LVL-бруса для пола

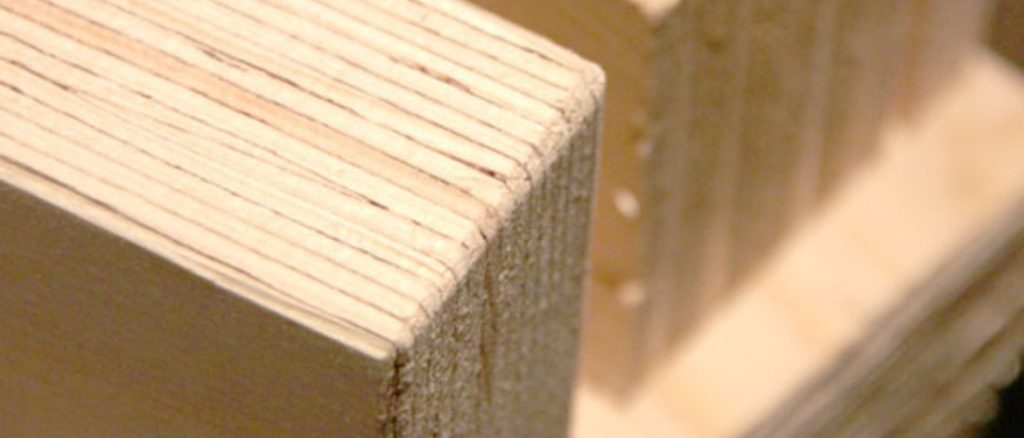

Брус LVL (Laminated Veneer Lumber) — очень прочный композитный материал, состоящий из склеенных между собой деревянных ламелей.

Он напоминает очень толстую фанеру и имеет похожий процесс производства.

С помощью этого конструкционного материала можно строить очень интересные и красивые как внешне, так и с точки зрения инженерных решений деревянные здания.

Но, в данной статье речь идёт лишь о лагах перекрытий каркасного дома. И моё мнение заключается в том, что в каркасном доме LVL-брус целесообразно применять в единичных экземплярах в качестве опорной балки для перекрытия.

Применять там, где необходимо перекрыть очень длинные проёмы. И никак по-другому. Кстати, решение на фото выше кажется мне неоправданно дорогим и ненужным.

В связи с тем, что LVL-брус является решением эксклюзивным, никаких таблиц по нему не будет. Брус LVL практически всегда изготавливается индивидуально под каждый проём и каждое перекрытие.

Мне нравится4Не нравится3

Способы крепления лаг к бетонному основанию

Самостоятельная установка балясин

Установка и крепление лаг бетонному полу

Существует несколько способов закрепить лаги к плите перекрытия:

• на саморезы,
• анкеры,
• с помощью специальных втулок,
• на оцинкованные уголки или специальные п-образные крепежные элементы.

Крепление на саморезы

Крепление на саморезы является самым экономичным способом. Саморезы следует использовать оцинкованные, диаметром не менее 4,2 мм, по длине равные толщине лаги плюс 50-60 мм.

В лагах сверлятся сквозные отверстия с определенным шагом, обычно 500-600 мм, зенкуются, чтобы скрыть головки саморезов, лаги раскладываются по помещению, через отверстия в них перфоратором бурятся отверстия в перекрытии на глубину 60-80 мм, в отверстия вставляются дюбели и через лаги закручиваются саморезы.

При необходимости для выставления по уровню под балки подкладываются прокладки

Важно располагать подкладки в местах закрепления

Крепление на анкеры

Анкера для крепления лаг к бетонному полу

Крепление на анкеры практически ничем не отличается от крепления на саморезы. Вместо пластиковых дюбелей используются металлические анкеры, вместо саморезов – болты или шпильки. В верхней части лаги сверлится отверстие по диаметру чуть больше применяемых шайб, по глубине – чтобы скрыть головку болта или гайку на шпильке.

При креплении на анкеры высоту установки лаг можно регулировать с помощью гаек с шайбами, накрученными ниже лаги. При этом способе регулировки можно обойтись без подкладок. Выступающая сверху часть шпильки срезается болгаркой. Шпильки и болты должны быть диаметром не менее 10 мм

Крепление на специальные регулируемые втулки

Втулка представляет собой пластиковую трубку с наружной резьбой, с одной стороны которой стоит заглушка с отверстием под саморез. В лагах сверлятся сквозные отверстия диаметром чуть меньше втулки, в полученные отверстия закручиваются втулки, лаги раскладываются по полу, выставляются по уровню путем выкручивания втулок на нужную высоту и крепятся к полу через отверстия во втулках. Выступающая над лагой часть втулки срубается стамеской.

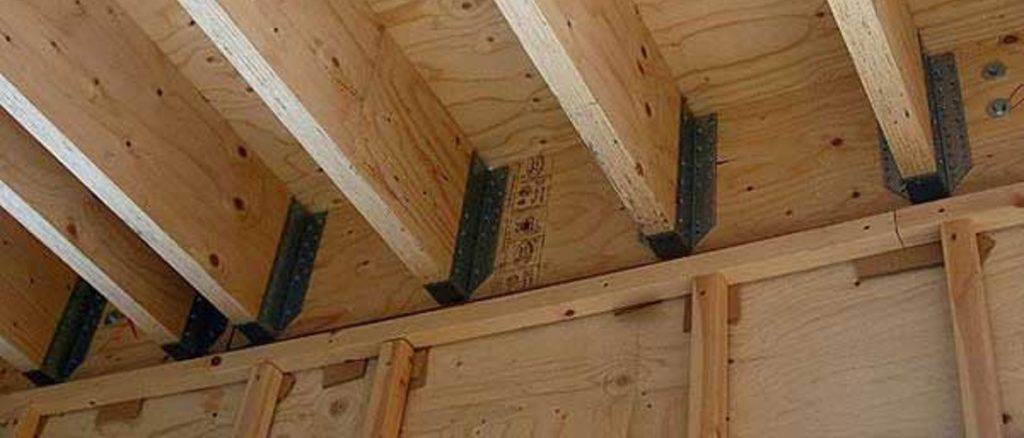

Крепление лаг на уголки

П-образный уголок для крепления лаг полу

При этом способе к плите перекрытия крепятся оцинкованные уголки либо специальные п-образные крепления. Рекомендуется использовать так называемые усиленные уголки или уголки с ребром жесткости для придания конструкции большей прочности. Места для крепления уголков проще всего разметить, разложив балки пола по помещению. Крепятся они к основанию саморезами с пластиковыми дюбелями.

Уголки желательно располагать по разным сторонам балки в шахматном порядке

При этом важно учитывать, что лага должна опираться на перекрытие или подкладки, а не висеть на саморезах

Фиксация бруса на грунт

Полы по лагам можно монтировать как по перекрытиям здания, так и по грунту.

Последовательность действий следующая:

1. Грунт разравнивают вручную и утрамбовывают. Можно для этих целей использовать большое бревно – к нему прибивают снизу доску толщиной 5 сантиметров и вместе с напарником передвигают по грунту и в итоге уплотняют почву. Доску следует брать немного больше, чем величина сечения бревна.
2. Потом размечают опоры для лагов. Если основой для каркасов выбраны балки нижней обвязки, разметку можно наносить прямо на брусья. Когда опорой является ростверк, накрытый сверху рубероидом, отметки придется делать на материале.
3. Промежуток между первыми деревянными элементами и стенами должен составлять 3 сантиметра.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

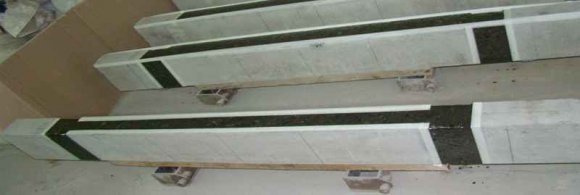

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

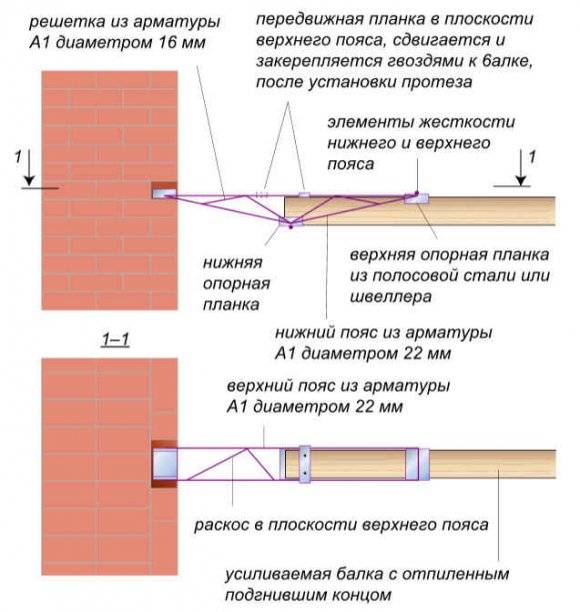

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Одним их основных конструкционных элементов, применяющихся для устройства перекрытий чердаков или помещений второго этажа в основном в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, выполняющая одновременно функции лаги пола и основы для крепления потолочных покрытий. Широкому распространению балочных перекрытий способствовали небольшая стоимость исходных строительных материалов и возможность устройства перекрытий без применения грузоподъемных механизмов.

Функция лаг

Несмотря на большое количество разнообразных способов выравнивания пола, лаги остаются одним из наиболее эффективных типов конструкции. Основной их функцией является создание идеально ровной поверхности. Она позволит производить последующие работы по внутренней отделке помещения.

Также стоит подчеркнуть, что данный тип покрытия дает возможность соблюсти определенное расстояние между насыпью и напольной поверхностью. Именно это расстояние и будет отлично вентилироваться и предотвращать процесс гниения материалов.

Самая большая опасность возникает тогда, когда лаги укладываются по грунту. В таком случае древесина может слишком рано выйти из строя. Поэтому профессионалы всегда немного поднимают уровень пола, чтобы обеспечить полноценную вентиляцию. Также есть еще несколько основных функций, которые выполняют лаги:

• распределение нагрузки по всему фундаменту;
• возможность прокладывать различные типы коммуникаций, которые нежелательно помещать над полом;
• появление свободного пространства дает возможность применять теплоизоляционные материалы. Их насчитывается большое количество. А поэтому можно выбрать наиболее подходящий – опилки, керамзит, минеральная вата и многие другие типы.

Если хозяев помещения не устраивает высота пола, ее можно отрегулировать до оптимальных показателей лагами. Использование качественных материалов гарантирует надежность и неподвижность конструкции. Специальные точки опоры служат крепким основанием для прочного пола. Простые и недорогие материалы позволяют произвести их монтаж любому человеку, для этого не понадобятся специфические знания.

Правильный выбор сечения и материалы

Большинство специалистов рекомендуют изготавливать деревянные конструкции из древесины хвойных пород, не подвергающихся растрескиванию и деформации.

Наиболее востребованной древесиной для их изготовления выступает сосна, которая содержит большое количество смолы, благодаря чему она меньше всего восприимчива к влаге.

Сосна дешевая, что является немаловажным фактором при выборе материала.

Основополагающим фактором при выборе расстояния между лагами является сечение.

Если пол на лагах делается на бетонном основании или расположен на железобетонной плите перекрытия, то устанавливаются они с учетом ширины листа утеплительного материала.

А если кладутся на опоры, то чем больше между опорами будет пространства, тем большее сечение она должна иметь.

Как нужно монтировать

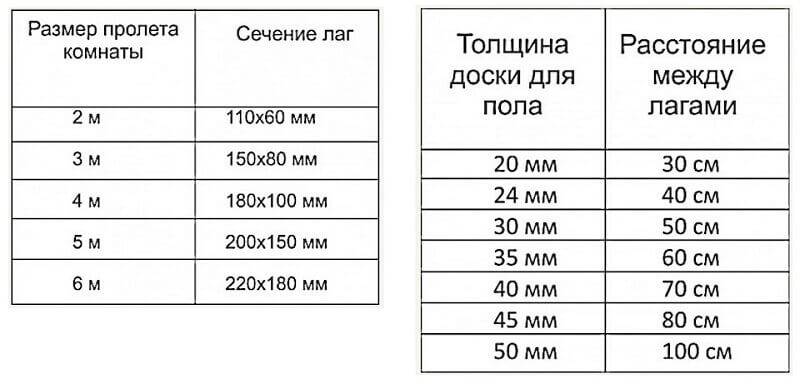

Для определения точного сечения брусьев и шага лаг существуют специальные формулы, но неспециалисту разобраться в них будет сложно.Чтобы не запутаться, можно поступить проще: брать значение выше, чем рекомендуется.

То есть при длине пролета в 3 м нужно взять материал с сечением, рекомендованным для пролета в 4 м, а при толщине доски в 30 мм шаг брать для доски в 40 мм. Себестоимость такой конструкции будет выше, но зато и прослужит она намного дольше. Другими словами, потратившись сначала больше на обустройство пола, вы в будущем сэкономите немалые средства на его ремонте.

Перед тем как крепить лаги, их нужно правильно выставить. Ставят брусья «на ребро», первые укладывают у двух противоположных стен, отступив от них на 30-40 мм. Затем измеряют расстояние между уложенными брусьями и делят его на величину шага.

Например, комната длиной 9 м, для настила будут использованы доски в 30 мм.

9 м — это 900 см. Расчет выполняем (900-3-3) : 40 (берем величину шага для 25 мм доски) = 22,35 см. Это и будет искомая величина, только не забывайте, что замерять ее нужно не от бруска к бруску, а от середины бруска к середине другого. В отличие от строительных формул, такой расчет под силу даже бывшему двоечнику.

Размер лаг и расчет количества

Идеальный размер бруса для лаг – 50 х 50 мм, с длиной, равной ширине комнаты. При использовании брусьев с прямоугольным сечением желательное соотношение ширины к высоте – 1 : 2.

Для упрощения работы своими руками лаги распределяем на расстоянии 60 см друг от друга, то есть на ширину матов утеплителя. Такая укладка сверху зашивается доской толщиной 30 мм.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Применение пластификатора для стяжки теплых полов

Если верхнее покрытие пола имеет другую толщину, расстояние между лагами меняется. Для его вычисления пользуемся следующей формулой:

L = Ld x 20.

L – просвет между лагами в см,

Ld – толщина пола в см.

Теперь с помощью простого арифметического действия считаем количество лаг, необходимых для прочного пола:

ширина комнаты : расстояние между лагами +1 крайняя.

Так, при ширине комнаты, равной 5 м (500 см), и расстоянии между лагами, равном 60 см, итоговое их количество составит 9 штук.

500 : 60 + 1 = 8,3 + 1 = 9,3

Обратите внимание на следующие нюансы:

• При использовании бруса прямоугольного сечения его ставят на ребро: так он меньше прогибается.
• При отсутствии брусков нужной длины сращивают имеющиеся в наличии, соединяя их между собой вполдерева. При укладке необходимо следить, чтобы стыки не располагались на одной линии.

Монтаж деревянных полов в гараже

Расскажем, как сделать деревянные полы в гараже на примере монтажа на грунт. Для этого нужно воспользоваться технологией пола по грунту. Она показана на схеме.

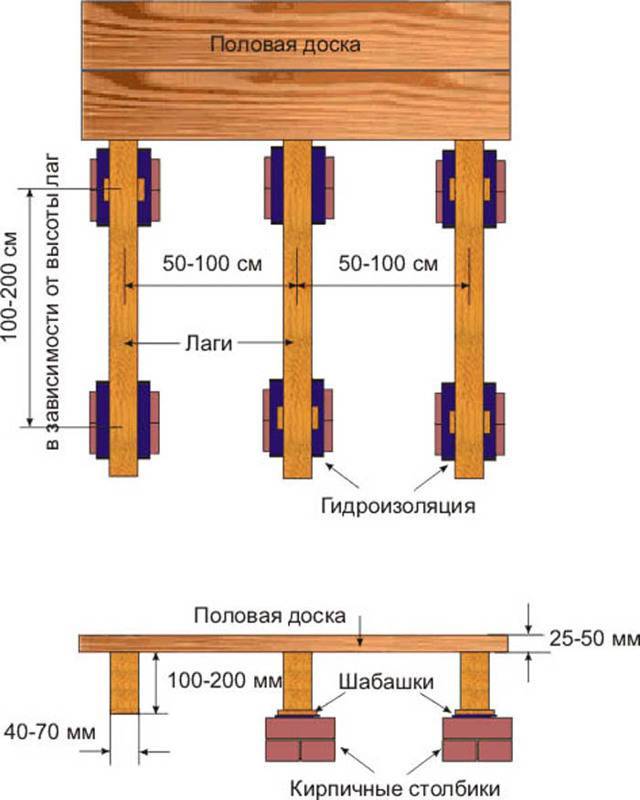

Пол по грунту на лагах

Установка столбиков

Конструкция одинарного и двойного дощатого пола

• Для этого вначале нужно удалить плодородный слой почвы из внутренней части фундамента и сделать подготовку из песчано-гравийной смеси и глины. Тщательно утрамбуйте насыпной слой.
• Края балок будут опираться на стороны фундамента, а между ними будут сделаны подпорки из столбиков.
• Чтобы установить столбики, выкопайте ямки для них 40*40 см, глубиной равной заглублению основного фундамента.
• Первый ряд от стены нужно устанавливать с отступом 50 см, а расстояние между остальными подпорками должен быть не более 100 см. Расстояние между балками – 50-60 см.
• На дно каждой ямки насыпьте слой крупного гравия 15-20 см.
• Залейте бетоном с мелкой фракцией гравия ямку до уровня земли.
• Когда бетон застынет, сделайте кладку столбиков из красных кирпичей (2-3 ряда будет достаточно). Они станут основой для укладки балок, старайтесь делать их максимально одинаковыми по высоте.

Пример готовых столбиков

• Между бетоном и кирпичом и поверх подпорок обязательно уложите слой гидроизоляции из рубероида.
• Оставшуюся открытую глину закрываем гидроизоляцией из полиэтиленовой пленки или рубероида. Хоть воды и не будет, но влажность от земли станет высокой.

Также вместо кирпичных столбиков для подпорок можно использовать самодельные заливные сваи.

Технология их изготовления очень проста:

• Ручным буром 200 мм делаются ямки нужной глубины.
• Из рубероида в несколько слоев сворачивается труба внутри ямки.
• Во внутрь вставляется арматура треугольником и заливается бетоном по уровню.

Установка балок

Так как нагрузка от автомобиля на пол в гараже будет высокой, для балок лучше использовать толстый брус 150-200 мм, или шпалы.

Их нужно укладывать ребром, чтобы увеличить жесткость.

• Лаги устанавливаются перпендикулярно въезду, а настил, наоборот – вдоль движения.
• Нужно закрепить их устойчиво ровно по уровню. При необходимости вы можете делать подкладки для того, чтобы исправить наклон пола.
• Не забываем сохранять зазор между лагой и стеной 2-3 см.
• С краев для балок должны быть опоры не менее 10 см (ростверк, цоколь или столбики).
• Установку можно делать как напрямую, так и с предварительной обвязкой по периметру.
• Под балками нужно оставить свободное пространство для свободной циркуляции воздуха.

Место для хранения лестницы

Утепление

Укладка утеплителя на гидроизоляцию

• При необходимости утеплить гараж, вначале на балки укладывается черновой пол.
• Следующим слоем укладывает гидроизоляция из полиэтиленовой пленки.
• В качестве утеплителя можно использовать практически любой засыпной, листовой или рулонный материал. Наиболее эффективны и популярны среди них экструдированный пенополистирол и минеральная вата.
• Сверху утеплитель накрывается гидроизоляцией и обшивается по лагам половой доской (чистовой пол).

Укладка половой доски

Деревянные полы в гараже своими руками лучше всего делать из половой доски толщиной 50 мм. На гараж средних размеров потребуется примерно 1-1,3 куба дерева, а цена каждого куба составляет 7000 рублей, значит, на обшивку пола вы потратите примерно 7-9 тысяч рублей

Важно при покупке досок брать только сухое дерево, иначе после укладки появятся большие щели в полу, и он может деформироваться

Сборный резиновый коврик для колес

Правильный выбор расстояния

Свободное пространство между брусьями определяется толщиной половой доски.

В учебниках по строительству дается такая информация: если для обустройства пола на лагах используется доска толщиной 2 см, то расстояние между двумя соседними брусьями выбирается не более 30 см. Если толщина половой доски увеличивается на 5 мм, то расстояние между соседними конструкциями можно увеличивать на 10 см.

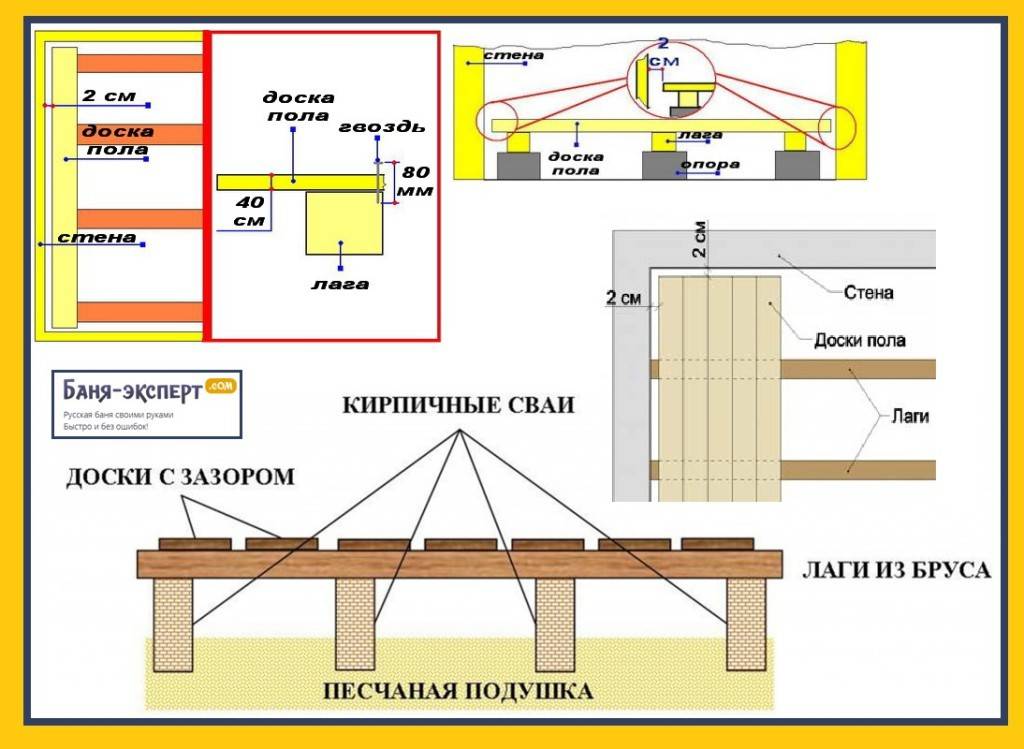

Стандартные схемы укладки по опорным конструкциям

Существует два типа деревянных полов для бани – это протекающие и непротекающие.

Протекающие полы считаются наиболее простыми в изготовлении и более дешевыми. Вода, которая является частью банных процедур, удаляется через естественные щели в чистовом полу и уходит прямо в грунт.

Но такой пол на лагах хоть и прост в исполнении, но не лишен недостатков. Прежде всего, это холод, неизбежно проникающий в помещение парилки.

Наиболее распространенный способ укладки деревянных полов – это изготовление непротекающего пола с уклоном в дренажную, водосборную систему с приямком.

Устройство его более сложное, чем у протекающего пола, но он более теплый, что немаловажно для бани

Чистовое основание для бани с уклоном

Наиболее качественный непротекающий пол, который можно было сделать с уклоном, всегда считался бетонный.

Но появился более простой и дешевый способ выравнивания основания, – это регулируемый пол на лагах.

Используя регулируемые лаги можно создать как идеально ровный пол, так и с заданным узлом уклона в любую сторону. Такая система применяется на бетонном основании бани при настиле лаг на опорные столбики.

В качестве основного регулировочного инструмента используются высокопрочные полимерные болты. Для того, чтобы выровнять или, наоборот, создать уклон для пола бани, нужно начать монтаж со сверления отверстий в брусьях под стойки.

• Ввинтить полимерные стойки в сами конструкции. Для этого в них просверливаются отверстия нужного диаметра.
• После чего лаги устанавливаются на штатное место бетонного основания, либо на опорные столбики. Если вы используете систему выравнивания лаг для пола в бане на основе полимерных стоек, то опорные столбы, а соответственно и стойки, должны находиться друг от друга на расстоянии не более 30 см.
• После чего следует закрепить пластиковые стойки к основанию либо к столбикам. Для этого просверливается сама стойка, в полученное отверстие вставляется анкер, и ударом молотка с наставкой крепится к полу не жестко.
• Когда все брусья закреплены, то начинается процесс создания уклона. Для этой процедуры существует специальный ключ шестигранник, при помощи которого и происходит регулирование каждой стойки.
• Проверять уклон можно при помощи строительного уровня.
• По окончании процесса анкер жестко забивается, закрепляя стойку и лагу на основании.

Излишки пластиковых болтов срезаются при помощи стамески.

В полученный промежуток между лагами можно уложить утеплитель, создав идеально теплый пол на лагах в бане.

Что нужно учитывать при расчетах?

При выполнении расчёта во внимание принимают следующие факторы:

• толщину материала напольного покрытия (ДСП, досок и т. п.);
• примерный шаг между лагами пола;
• предполагаемую удельную максимальную нагрузку на пол.

Все эти параметры будут определять сечение досок, бруса и прочих пиломатериалов, используемых для обустройства пола.

Когда вычисляется, какое расстояние должно быть между лагами пола, следует помнить, что крайние лаги нельзя располагать дальше 30 миллиметров от стен, на это нужно обязательно делать поправку в вычислениях.

В итоге расчетов обычно получается не целое число, но округлять его следует всегда в бо́льшую сторону, чтобы реальное число лаг не получилось меньше расчётного. Иначе прочность конструкции пола может оказаться недостаточной, особенно если учесть, что такая экономия окажется совершенно незначительной по сравнению с вероятным риском.

Когда дело касается монтажа пола, то не рекомендуется излишне экономить. Лаги должны иметь не только подходящее сечение, но и достаточную плотность. Если сделать шаг лаг для пола из досок слишком большим, то доски начнут прогибаться, «играть». Аналогично, если расстояние между лагами для пола из осб сделать больше, чем допустимо, то плиты начнут крошиться и трескаться.

Особенности утепления

Каркасная структура из лаг встречается не только в деревянных домах, но и во многих зданиях, построенных в первой половине или середине 20-го века. В то время это был самый доступный способ быстрого возведения жилого дома. Характерными особенностями таких покрытий являются хорошие теплоизоляционные свойства. Но они также требуют периодического ремонта и обновления – намного чаще, чем у бетонных полов. Поэтому специалисты рекомендуют во время планирования этих работ сделать дополнительный слой утепления.

Помимо этого, установка лаг является одним из эффективных вариантов создания теплого основания и в современных жилых домах, однако из-за уменьшения общей высоты в помещении не всегда приемлема для стандартных квартир и домов.

Для анализа целесообразности утепления между лагами рассмотрим особенности этой технологии:

• В большинстве случаев лаги устанавливаются на черновое деревянное основание, тем самым формируя на поверхности несколько отдельных ячеек. Т.е. утеплитель не будет равномерно распределен по всей поверхности, а заполнит лишь эти зоны. Разница между коэффициентами теплопередачи балок и теплоизолятором может стать причиной неравномерного распределения температуры на поверхности.
• Материал утепления не должен негативно влиять на деревянные элементы конструкции. В большей мере это относится к его гидрофобности — впитыванию влаги. Поэтому технология утепления пола по лагам предусматривает повышенные меры гидроизоляции.
• Обязательный воздушный зазор. Он необходим для своевременного удаления водяных паров, выделяемых древесиной. Для этого предусматривают наличие вентиляционных щелей между утеплителем и верхним основанием пола.

Учитывая эту специфику, можно приступить к выбору оптимальной схемы утепления. Для этого рассмотрим различные варианты конструкции теплоизолирующего слоя.

Основные критерии расчета

Чтобы правильно рассчитать, какое количество лаг необходимо для устройства полов, следует принять для расчета следующие исходные данные:

• Толщина половой доски или плитных материалов ОСП, ДСП;
• Предполагаемая максимальная нагрузка на квадратный метр пола;
• Количество точек опоры или расстояние между стенами;

Имея даже такие минимальные данные, можно правильно рассчитать необходимое сечение деревянного бруса для изготовления лаг и максимальный шаг между лагами.

Сечение бруса

Схема устройства деревянного пола с утеплением под ламинат

Сечение деревянного бруса для устройства лаг выбирается в зависимости от расстояния между опорами и необходимой грузоподъемности пола. Производя расчет необходимого сечения лаг, следует принимать максимальную нагрузку на пол не боле 300 кг на м2.

В качестве лаг используется брус квадратного или прямоугольного сечения, более широкая сторона которого располагается вертикально. Таким образом получается максимальная жесткость лаги при минимальном расходе древесины, что снижает непроизводительные затраты на устройство полов. В строительной практике применяется соотношение ширины лаги к ее высоте равное 1,5-2, оптимальное с точки зрения прочности и затрат. При использовании в качестве лаги стандартной обрезной доски толщиной 5 см ее высота при промежутке между опорами 2 м должна быть от 10 до 15 см. Стандартные размеры лаг в зависимости от пролета представлены в таблице:

Величина пролета, см	200	300	400	500	600
Сечение бруса, см	11х6	15х8	18х10	20х15	22х18

Иногда индивидуальному застройщику сложно найти стандартный брус, подходящий для изготовления лаг необходимого сечения. Выход из этой ситуации достаточно прост. Чтобы обеспечить требуемую грузоподъемность пола, можно установить рядом несколько стандартных досок толщиной 5-6 см, увеличив высоту получившегося бруса на 1-2 см относительно стандартной. Такой «слоеный пирог», даже при отсутствии крепления досок между собой, полностью заменяет полнотелый брус необходимых размеров. Аналогичных результатов можно достичь, если расположить доски через одинаковые промежутки по всей длине опорной поверхности фундамента.

Шаг между лагами

При изготовлении деревянных полов четко прослеживается, как зависит расстояние между лагами, называемое шаг от толщины, и вида используемых материалов. Чем толще используемая в качестве настила доска, тем большее расстояние должно быть между лагами. Более наглядно о том, какой шаг необходимо выбирать при использовании разной толщины доски, показывает приведенная ниже таблица.

Толщина половой доски, см	2	2,4	3	3,5	4	4,5	5
Шаг между лагами, см	30	40	50	60	70	80	100

В качестве чернового напольного покрытия в современном строительстве очень часто используются вместо досок плитные конструкционные материалы, что соответственно меняет методику расчета. Древесно-стружечная плита (ДСП), цементно-стружечная плита (ЦСП), ориентированно-стружечная плита (OSB) и гипсоволокнистые плиты (ГВП) успешно применяются в качестве основы под покрытие из рулонных материалов или керамической плитки, устраиваемого по деревянным лагам. В некоторых случаях ДСП может дополнительно покрываться материалами на цементной или гипсовой основе. Учитывая большую жесткость ДСП на изгиб и меньшую чем доска прочность, следует выбирать шаг между лагами не более 40 см, а при использовании боле толстой ДСП (20-22 мм) увеличить шаг между лагами максимум до 60 см.

Что нужно учитывать при расчетах?

При выполнении расчёта во внимание принимают следующие факторы:

• толщину материала напольного покрытия (ДСП, досок и т. п.);
• примерный шаг между лагами пола;
• предполагаемую удельную максимальную нагрузку на пол.

Все эти параметры будут определять сечение досок, бруса и прочих пиломатериалов, используемых для обустройства пола.

Когда вычисляется, какое расстояние должно быть между лагами пола, следует помнить, что крайние лаги нельзя располагать дальше 30 миллиметров от стен, на это нужно обязательно делать поправку в вычислениях.

В итоге расчетов обычно получается не целое число, но округлять его следует всегда в бо́льшую сторону, чтобы реальное число лаг не получилось меньше расчётного. Иначе прочность конструкции пола может оказаться недостаточной, особенно если учесть, что такая экономия окажется совершенно незначительной по сравнению с вероятным риском.

Когда дело касается монтажа пола, то не рекомендуется излишне экономить. Лаги должны иметь не только подходящее сечение, но и достаточную плотность. Если сделать шаг лаг для пола из досок слишком большим, то доски начнут прогибаться, «играть». Аналогично, если расстояние между лагами для пола из осб сделать больше, чем допустимо, то плиты начнут крошиться и трескаться.

Как изготовить лаги и какую древесину под них выбрать

Можно приобрести готовые изделия, но дешевле их сделать своими руками. Изготавливать их нужно из ели, сосны или пихты. Подходит так же и лиственница и осина, но такое сырье дороже. Сорт древесины не обязательно должен быть высший, можно использовать 2 и 3-й. Если дерево естественной влажности, то его следует просушить до 15-18%. Лучше изготавливать своими руками прямоугольные лаги, углы при этом совсем не обязательно должны быть выбеленными, достаточно обработки кругляка с 4-х сторон. Для правильного размещения устройство должно иметь 4 ровные стороны. Высота изделия должна превышать ширину в 1,5-2 раза. Такое соотношение позволит изготовить прочные и надежные элементы.

Размер определяют в зависимости от параметров помещения, а конкретно от размера расстояния между звеньями нижней обвязки из бруса. Стоит учитывать и толщину будущего утеплителя. В таблице ниже можно увидеть допустимое сечение для шага между лагами в 700 мм при пролете различной длины:

Размер пролета комнаты, м	Сечение, см
2	11х6
3	15х8
4	18х10
5	20х15
6	22х18

Если размеры комнаты, стоят между указанными значениями, лучше брать за основу ближайшее наибольшее. Только так можно рассчитывать на действительно прочную конструкцию.

Доски для деревянного пола подойдут обрезные, но лучше использовать специальные шпунтованные. Их устройство имеет соединение шип и паз, а значит в дальнейшем не придется тратиться на чистовое покрытие. Древесину для досок используют любую. Но сосна, пихта, ель более мягкие и просты в обработке. В этом же и их основной минус — на полу могут оставаться вмятинки от ножек мебели и т.д. Этого не произойдет с дубом и лиственницей, но стоит материал значительно дороже и работать с ним своими руками сложнее.

Сорт половой доски подбирают в зависимости от того чем будет покрываться материал в дальнейшем. Под матовую покраску подойдет В и ВС сорта, под лак В и АВ. Для гаража и хоз. построек можно воспользоваться сортом С. Если доски не прошли камерную сушку, их нужно положить в закрытом отапливаемом помещении на 10-20 суток. Если влажность полов более 15%, то при высыхании появятся трещины. Пересушенный материал тоже может развалится со временем под давлением мебели.

Перед укладкой все доски и лаги нужно обработать антисептиками глубокого действия.

РАСЧЕТ ПАРАМЕТРОВ ЛАГ ДЛЯ ПОЛА

Для правильного расчета, необходимо понимать, от каких ещё характеристик зависит прочность данной конструкции и это:

• Толщина доски или фанеры, из которой будет сделан черновой пол. Чем толще доски пола, тем больше расстояние между лагами, так как провисание досок чернового пола маловероятно.
• Ширина пролета для перекрытия. Как правило, под этим понимают минимальную ширину комнаты. Чем шире пролет, тем больше сечение бруса.
• Расчетный уровень статической нагрузки на квадратный метр пола. Напрямую зависит от того количества мебели, оборудования и прочего, которое вы планируете разместить на этаже вашего дома. Сечение бруса для лаг рассчитывается исходя из нагрузки 300 кг/кв.м. Если вы планируете нагрузку, превышающую этот показатель, то вам необходимо пропорционально увеличить размер сечения.

Итак, пример расчета.

Вы выбрали доску для чернового настила со стандартной толщиной 2.4 см., ширина вашей комнаты 3 м. Длина – 11м. По двум базовым таблицам выбираются сечение бруса и расстояние между лагами. Для толщины доски 2.4 см. расстояние между лагами должно быть 40 см. Для ширины пролета 3 метра и расчетной нагрузки 300кг/кв.м. рекомендуется брус сечением 15*8см.

ДП=РЛ*(ЧЛ-1)+ТЛ*ЧЛ+КБ*2, где

• ДП – длина помещения, для нашего примера – 11м=1100см.
• РЛ – расстояние между лагами (из табл.) – 40 см.
• ТЛ – толщина лаги (из табл.) – 15 см.
• КБ – расстояние от крайней лаги до стены – 3 см.
• ЧЛ – число лаг – определяемое число.

Подставляем значения в формулу, получаем:

1100=40*(ЧЛ-1)+15*ЧЛ+3*2

1100=55*ЧЛ-ЧЛ-34

1134=55*ЧЛ

ЧЛ=1134/55=20.62 округление до 21 штук

Теперь рассчитаем расстояние между лагами:

1100=РЛ*(21-1)+15*21+3*2

1100-6-315=20*РЛ,   РЛ=38.95 см.

Пользуясь вышеизложенной методикой можно быстро сделать расчет расстояния между лагами и их количество для чернового пола в частном доме.

Используемый материал

Зачастую в качестве лаг используют брусья, древесина которых изготавливается из лиственных или хвойных деревьев. Иногда, в определенных ситуациях, для установки используются лаги из железа, железобетона или полимеров, что, разумеется, требует больших средств. Лаги возможно соорудить при помощи небольшого количества досок, зафиксировав их друг с другом, только в этом случае устанавливать нужно не на ребро. В редких ситуациях применяют бревна небольшого размера, только при этом придется осложнить работу, подгоняя бревна. К тому же прежде чем делать бревенчатые лаги, нужно просушивать их на протяжении года.
