Отличия от компрессионных аналогов
По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.
Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.
При образовании течи в месте соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью снимать
Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве «теплых полов» под стяжку и при замоноличивании трубопроводов в стену. Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.
С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей. В итоге на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а с другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.
| Фотография инструмента | Название |
| сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм. | |
| Труборез — идеальное устройство для отсечения полипропилена. | |
| Шейвер — предназначен для удаления слоя армировки. | |
| Торцеватель нужен для качественной стыковки трубы | |
| Маркер для разметки труб. | |
| При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
| Рулетка — один из главных инструментов в стройке. | |
| Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов
Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Обжимать или крутить?
Чтобы понять все преимущества способа соединения, полезно сделать небольшой исторический экскурс. В свое время рост популярности металлопластиковых труб в нашей стране обеспечили не пресс-фитинги, а их «младшие братья» – компрессионные фитинги резьбового типа, называемые также цанговыми. Они позволяют производить монтаж систем водоснабжения и отопления с помощью минимального набора инструментов (гаечных ключей и трубореза), чем сразу же и воспользовались тысячи «домашних» мастеров.
Отрезвление пришло позже, когда стало ясно, что соединения на цанговых фитингах не отличаются большой надежностью. «Соединения на «гайке» рано или поздно неизбежно дадут протечку. И их придется подтягивать, что проблематично, если таких соединений десятки», – рассуждает Игорь Попов, представитель компании ООО «Кристи», предоставляющей сантехнические услуги.
Кроме того, необходимость подтяжки означает, что к каждому соединению должен быть легкий доступ. Так что их нельзя заливать в цементную стяжку, замуровывать в штробы, прятать под гипсокартон и т.п.«Цанговые соединения металлопластиковых труб уместно использовать для прокладки временных трубопроводов либо в частных домах в качестве жесткой открытой подводки к смесителям и прочим сантехническим приборам. На мой взгляд, их разумно эксплуатировать при давлении в системе до 2-3 бар», – говорит Александр Петров, начальник участка строительной компании «СУ-18», специализирующейся на устройстве инженерных трубопроводных систем.
На ряд ограничений указывает и специалист промышленного предприятия.«Из своей практики замечу, что цанговые соединения трубопроводов, особенно если им приходится работать в условиях вибрационных нагрузок и при большом давлении, имеют проблемы с герметичностью, что приводит к возникновению протечек», – сообщил Михаил Пресняков, механик ОАО «Вельгийская бумажная фабрика».
Цанговые детали
Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.
Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.
Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.
Секреты грамотного монтажа таких деталей
Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.
Как подобрать пресс клещи?
Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.
При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:
- OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
- APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.
APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.
Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования
На что обратить внимание при покупке соединителей
От качества деталей во многом зависит надежность соединения
При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:
- Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
- Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
- Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.
Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.
Монтажные секреты от специалистов
Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.
По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.
Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.
Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке
Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.
Пресс-фитинги
Схема устройства пресс-фитинга: 1 –штуцер латунный; 2 – пластиковое диэлектрическоекольцо-прокладка; 3 –кольцо уплотнительное EPDM (полипропиленовый каучук); 4 – гильза обжимная из нержавеющей стали; 5 – труба из металлопластика; 6 – обжимная гильза; 7 – хвостовик
Для того, чтобы соединить пресс-фитинг и трубу из металлопластика, применяются специальные пресс-машины, которые могут быть ручными и механическими. Данные инструменты отличаются самодостаточностью и простотой использования.
Металлопластиковые трубы – как соединить при помощи пресс-фитинга
Рассмотрим поэтапно, как соединяются металлопластиковые трубы с использованием пресс-фитингов:
- Отрезают трубу из металлопластика при помощи специальных прецизионных ножниц;
- С помощью калибратора с трубы снимают внутреннюю фаску;
- С помощью фаскоснимателя снимают фаску внешнюю;
- Проверяют внутренний диаметр металлопластиковой канализационной или водопроводной трубы калибратором;
- С фитинга снимают гильзу и проверяют целостность колец и прокладок в фитинге, после чего гильзу вставляют обратно;
- Прилагая усилие, до упора вставляют в трубу из металлопластика хвостовик фитинга;
- Гильзу вставляют в пресс-фитинг и до упора соединяют рукоятки, после чего соединение труб из металлопластика с помощью пресс-фитинга завершено.
Все преимущества контура безопасности SC-Contur — для стальных трубопроводов
Фитинги Megapress XL сделаны из стали с цинк-никелевым покрытием, а их уплотнительные элементы — из синтетического материала FKM, обладающего высокой термостойкостью (до 140°C). В новую линию фитингов входят, в частности, отводы, тройники, фланцы и другие переходники. Столь большой выбор комплектующих предоставляет возможности для монтажа практически любых трубопроводных систем.
Как и во всех остальных линиях пресс-фитингов Viega, каждый фитинг Megapress XL оснащен контуром безопасности SC-Contur. Это значит, что в конструкцию фитинга заложена не только герметичность в опрессованном состоянии, но и гарантированная протечка в неопрессованном. Даже если фитинг очень плотно надели на трубу, но забыли опрессовать, это немедленно обнаружится при гидравлических или пневматических испытаниях. После обнаружения ошибок пропущенные фитинги быстро опрессовываются, и в результате гарантируется герметичность всего трубопровода в целом.
Сразу после выхода на рынок вся продукция линии Megapress XL получила ряд ключевых сертификатов для применения: в системах отопления и трубопроводах сжатого воздуха (сертификат TÜV); в противопожарных системах (сертификат VdS); в судостроении (сертификаты DNV/GL, LR и RINA).
Монтаж металлопластиковых труб
Монтаж металлополимерных изделий выполняется с помощью двух видов фитингов — компрессионных (резьбовых) и прессовых, для их соединения не используется высокотемпературная сварка, поскольку качественно спаять между собой можно лишь композитные трубы.
Основным преимуществом фитинговых соединения является предельно быстрый и простой в исполнении монтаж, для реализации которого не требуются специальные навыки. Также отметим, что посредством фитингов металлопластиковые трубы можно соединять с другими видами, в том числе со стальными, медными и нержавеющими.
Монтаж с помощью компрессионных фитингов
Компрессионный фитинг позволяет сделать разборное соединение, при необходимости подлежащее демонтажу, ввиду чего его стоимость выше, чем у прессового аналога. Конструкция компрессионного фитинга состоит из трех частей:
- штуцера (металлического либо латунного корпуса);
- обжимного кольца;
- накидной гайки.
Для установки данного фитинга не требуется специальный инструмент — накидная гайка фитинга имеет резьбу, что позволяет затянуть ее с помощью универсального гаечного ключа либо рожнового ключа соответствующих размеров.
Компрессионные фитинги выпускаются в обширном ассортименте типоразмеров, вы можете приобрести уголки, переходники, тройники, крестовины и водоразетки (прямые муфты).
Компрессионный фитинг
Отметим, что компрессионным фитингам нужен периодический ремонт и обслуживание, поскольку из-за склонности металлопластика к линейному расширению в местах стыковки отдельных частей трубопровода могут появляться протечки, которые устраняются подтяжкой фитинга. Это накладывает ограничение на возможность скрытого монтажа трубопроводов, предусматривающего бетонирование труб внутри стен и половых перекрытий.
Для соединения сегментов с помощью компрессионных фитингов вам потребуется инструмент:
- ножницы для полимерных труб (можно заменить ножовкой по металлу либо болгаркой);
- мелкозернистая наждачная бумага, напильник;
- калибратор.
Монтаж металлопластиковых труб своими руками выполняется по следующей инструкции:
- Труба распрямляется, вымеривается и отмечается требуемое место среза.
- По предварительной разметке труба обрезается под прямым углом.
- С торцевой части среза с помощью напильника либо наждачки удаляются заусеницы, затем изделию придается округлая форма посредством калибратора;
- На сегмент одевается накидная гайка и обжимное кольцо, которое размещается на расстоянии 1 см от среза.
- Труба одевается на штуцер фитинга, после чего вручную закручивается накидная гайка. Когда ход гайки замедляется, она дотягивается с помощью рожковых ключей на 3-4 оборота.
При затяжке фитинга важно не переусердствовать — после сборки система проверяется на течь и, при необходимости, дотягиваются проблемные соединения
Монтаж с помощью прессовых фитингов
Пресс-фитинги дают неразъемное соединение, которому не требуется ремонт и обслуживание, что позволяет выполнять скрытую укладку трубопроводов. Такие фитинги выдерживают давление в 10 Бар, а срок их службы доходит до 30 лет.
Для соединения металлопластиковых труб с помощью прессовых фитингов, помимо трубореза, калибровщика и наждачной бумаги вам потребуются пресс-клещи. Это инструмент, посредством которого выполняется обжатие гильзы фитинга вокруг трубы. Стоимость пресс-клещей варьируется в пределах 1-3 тысяч рублей, инструмент представлен в ассортименте всех компаний, реализующих металлополимерные изделия.
Пресс-фитинг
Технология монтажа металлопластиковых трубопроводов следующая:
- Труба размечается и нарезается под прямым углом на участки требуемой длины.
- Посредством развертки либо наждачной бумаги место среза очищается от заусениц.
- Калибратором устраняется овальность, возникшая при нарезке.
- Сегмент до упора вставляется в фитинг так, чтобы он размещался между штуцером и обжимной гильзой.
- С помощью пресс-клещей гильза обжимается до характерного щелчка инструмента. Если обжатие выполнено правильно, на поверхности гильзы образуются два одинаковых по размеру кольца.
Существуют фитинги, в которых обжимная гильза и штуцер идут отдельно. В таком случае вам потребуется сначала одеть на трубу гильзу, после чего зафиксировать ее на штуцере, сдвинуть гильзу в крайнее положение и обжать клещами.
Структура металлопластиковой трубы
Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.
Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.
Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.
Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.
Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.
Такие пружины могут быть как внутренними, так и внешними.
Такие изгибания используются монтажниками по максимуму, потому что:
- Экономия на фитинге.
- Нет риска протечек, т.к. нет соединения.
Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.
Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.
Трубу очень удобно крепить к стене с помощью специальных клипс.
Крепление трубы к стене
Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.
Классификация и виды
Пресс-фитинги по функциональности делятся на два вида: традиционные обжимные, напрессовочные надвижные. Виды различаются по конструкции, области применения.
Прессовые соединители по конструкции бывают:
- Соединительные муфты, тройники, уголки (отводы) с прессовым соединением с 2 или 3 сторон.
- Переходные элементы с резьбой для скручивания с металлическими элементами трубопровода. Имеют с одной стороны соединение под опрессовку для пластика, с другой стороны штуцер с резьбой или «ершом».
- Переходные элементы с муфтами с внутренней резьбой.
- Переходные элементы с накидными гайками для накручивания на резьбу металлических элементов трубопровода. Имеют с одной стороны прессовое соединение для пластика, с другой стороны гайку-американку.
Обжимные
Обжимные фитинги распространены уже давно и встречаются повсюду. В них конец металлопластиковой трубы плотно зажимается между гильзой и внутренним вкладышем, соединение герметизируется при помощи уплотнений из фторопласта-4 (тефлона) или резины EPDM.
Напрессовочные надвижные
Такие соединители появились относительно недавно. Верхняя обжимная гильза с усилием надвигается на конец заготовки, вкладыш имеет зубцы – «ерш», материал трубы очень сильно деформируется, герметично уплотняяя соединение. Такие элементы применяются не только для металлопластика, но и для соединения более толстостенных водопроводов из полиэтилена низкого давления.
В маркировку обязательно входит наименование производителя и параметров соединяемых металлопластиковых труб – наружный диаметр и толщина стенки: например, 16×2. Данные наносятся и на корпус, и на обжимную гильзу.
Пресс фитинг
Использование пресс-фитингов позволяет создавать надежные опрессованные соединения, которые не нуждаются в дальнейшем обслуживании и могут монтироваться без открытого доступа (в стену или короб). Этот вид фурнитуры широко применяется при монтаже теплого пола.
При создании соединений с пресс — фитингами не обойтись без специального оборудования – пресс-машины или пресс-клещей, которые подразумевают наличие хотя бы минимальных навыков работы по обжиму.
Пресс-фитинги выпускаются в трех вариантах: муфта, угольник и тройник. А их конструкция состоит из двух частей – обжимной гильзы и непосредственно корпуса, внутри которого находятся диэлектрические кольца и прокладка.
Алгоритм установки соединения с пресс-фитингом:
- Специальными ножницами отрезать и выровнять отмеченный участок трубы.
- С помощью калибратора удалить внутреннюю и внешнюю фаски.
- По необходимости, немного увеличить диаметр трубы с применением развертки.
- Удостовериться, что внутри изделия есть диэлектрические кольца и прокладка.
- Накрутить трубу на штуцер фитинга до ее появления в круглом отверстии основания гильзы.
- Выполнить опрессовку соединения с помощью пресс-оборудования (бортик гильзы должен войти в специальное углубление пресс-насадки).
Схема устройства пресс фитинга
Способы соединения труб из металлопласта
В отличие от обычного полиэтилена, отопительную магистраль или водопровод из металлопластиковых труб невозможно смонтировать методом пайки — модифицированный материал с измененными параметрами не склеивается при размягчении.
Поэтому для стыковки труб, а также подсоединения их к трубопроводам и арматуре, была разработана фитинговая технология. Сущность ее заключается в том, что в трубной оболочке определенным способом закрепляют фитинг с переходом на металлическую резьбу, при помощи которой производят дальнейшее соединение с различными элементами.
Стоит отметить, что основной недостаток подобного типа соединения металлопластиковых труб — довольно высокая цена самих фитингов. Также высокую стоимость имеет и специальный пресс-инструмент, который редко кто приобретает для бытового применения.
При помощи пресс-фитингов
Технология пресс-фитингов специально разработана для металлопластиков (металлов) и не применяется для монтажа трубопроводов из других полимерных материалов. Сущность ее состоит в том, что внутрь трубы помещают фитинг, состоящий из штуцера и наружной гильзы.
Так как толщина трубных стенок металлопласта строго нормирована, то и расстояние между внутренним фитингом и наружной гильзой имеет такое же значение.
Внутренний штуцер, который вставляют в трубный отрезок, для обеспечения плотного контакта имеет поверхность в виде елочки, герметизацию обеспечивает одно или два резиновых кольца.
После помещения фитинга внутрь трубной оболочки его наружную гильзу обжимают специальными клещами, обеспечивая таким способом надежное, неразборное и долговечное соединение.
При помощи пресс-фитингов можно стыковать трубы между собой, делать один или два отвода от центральной магистрали в виде тройника или крестовины, переходить на металлическую резьбу, если к трубопроводу подсоединяют арматуру, сантехнические приборы, оборудование.

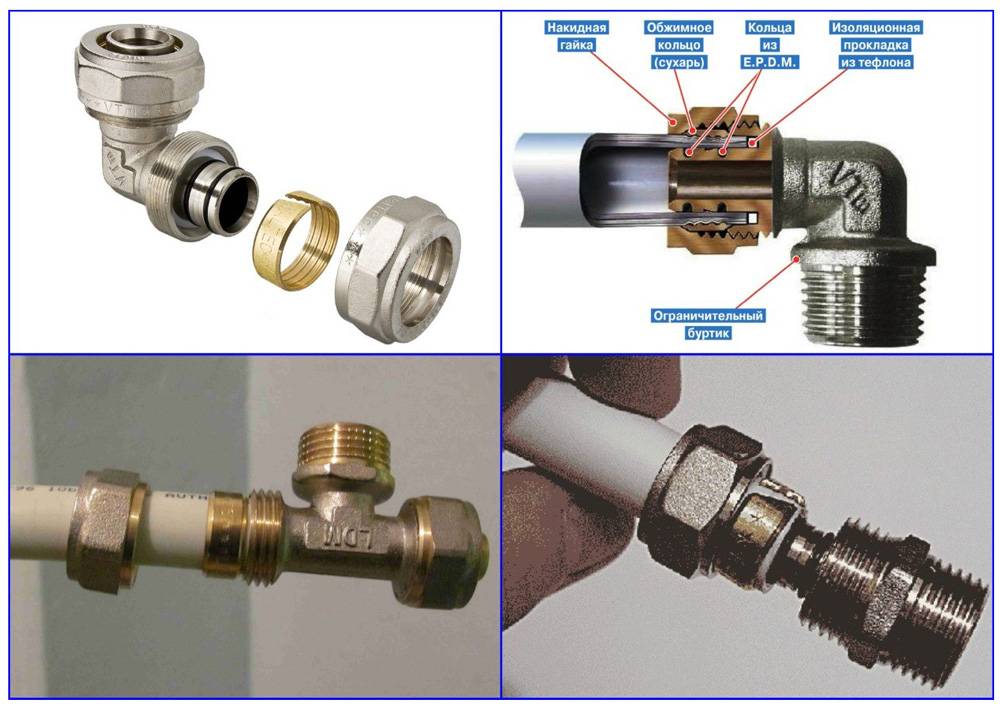

Рис. 6 Компрессионные фитинги – конструктивное устройство и использование
Компрессионными фитингами
В отличие от прессовых, компрессионные фитинги фиксируют в трубе при помощи прижимной гайки и кольца с прорезью, так называемого сухаря. При монтаже одевают на трубу кольцо с прижимной гайкой, помещают фитинг внутрь трубной оболочки и накручивают на него резьбовую гайку. Она в свою очередь давит на кольцо, которое сжимается и не дает возможность перемещаться трубе.
К преимуществам компрессионных (обжимных) фитингов относят то, что это разборное соединение, то есть если сборка трубопровода произошла с ошибкой, деталь всегда можно снять.

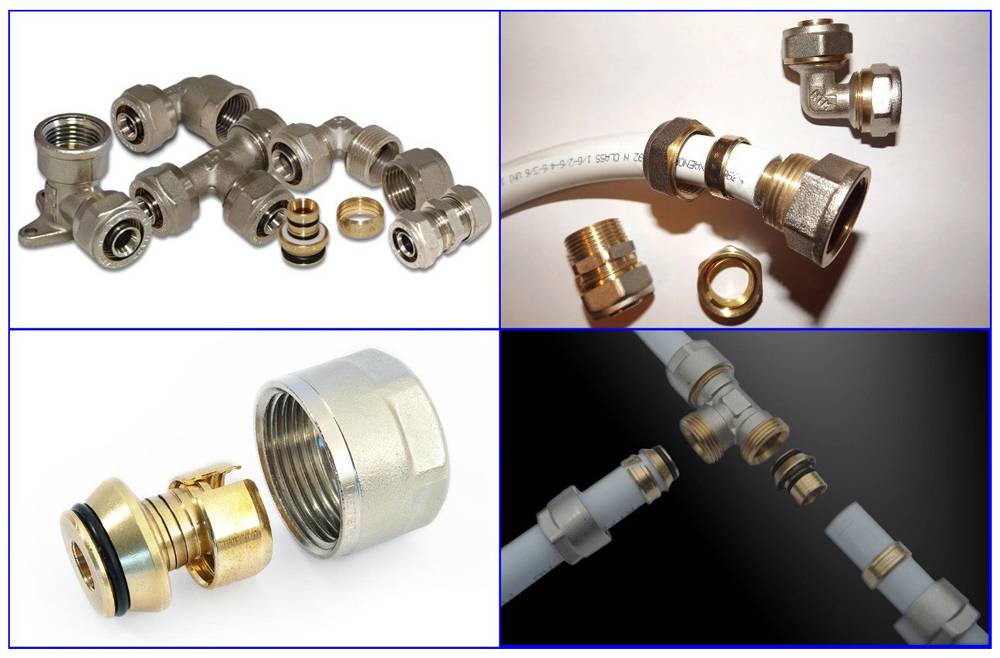

Рис. 7 Пуш-фитинги – устройство и применение
Пуш-фитингами
Данная технология считается относительно новой, хотя на внутреннем рынке она известна не менее 5 лет. Для стыковки труб используют специальные конструкции фитингов, которые защелкиваются на них течение секунды. После этого пуш-фитинг невозможно снять, но некоторые фирмы выпускают и съемные конструкции подобных изделий.
Цангами
В системах теплых полов трубы подсоединяют к гребенкам коллекторов, имеющих внешний вид патрубков с наружной резьбой и внутренним штуцером. То есть штуцер и резьбовой отвод заменяют часть компрессионного фитинга, и на него достаточно накрутить только гайку с уплотнительной прокладкой (цангу), которая зажмет кольцо с прорезью на трубной оболочке.

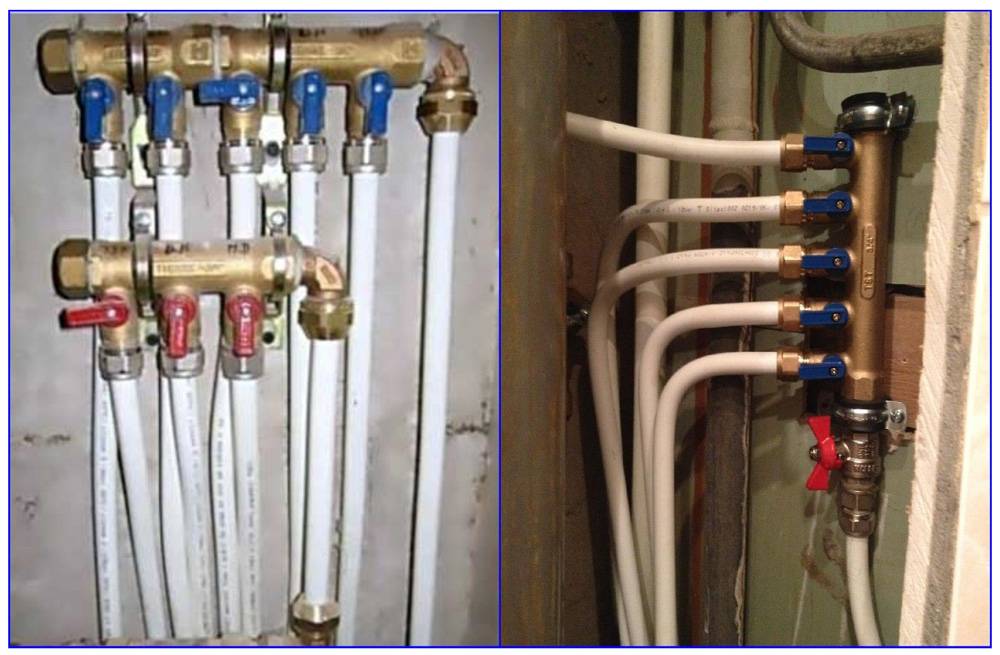

Рис. 8 Цанговое подключение металлопластиковых труб к коллекторным гребенкам
Плюсы и минусы труб из сшитого полиэтилена
Теперь перейдем непосредственно к плюсам:
- скорость монтажа и практичность в работе. Трубы из СП сделаны так, чтобы минимизировать затраты времени на возведение водопровода и сразу же подать воду в систему. При этом не нужно проверять трубы на герметичность или же утечку воды – если все сделано правильно, то никаких проблем возникнуть не должно;
- простота и оперативность в установке системы. Этот критерий достигается за счет самого метода соединения труб между собой. Соединяются они специальными фитингами, путем давления на трубу специальным приспособлением, но об этом позже;
- устойчивость к температурам, химическим веществам и прочее, т.е. все, что было описано в первом разделе.
Крепление трубы к фитингу в разрезе
Что касается минусов, то их у данного материала гораздо меньше, и они не столь существенны:
- фитинги, которые служат соединением для труб, не приспособлены для контакта со штукатуркой. Этот недостаток обусловлен тем, что они сделаны из латунного сплава, который имеет свойство окисляться;
- прямое попадание лучей может привести к распространению бактерий в трубе, которые вредны для здоровья;
- трубы из сшитого полиэтилена – более дорогой материал для прокладки водопровода, нежели его пластиковые или чугунные аналоги, но этот минус достаточно посредственный, если учесть долговечность такого водопровода, то она, возможно, даже не раз окупится за счет того, что не придется тратить деньги на ремонт и замену обычных труб.
