Варианты проведения работ
Все мероприятия подобного рода можно разделить на две большие группы – сплачивание досок по ширине и по длине, мы рассмотрим их отдельно и расскажем, какие методики наиболее популярны и как их правильно реализовывать.
Соединение по ширине
Конечно, простейшим решением будет щитовой вариант сращивания, поэтому мы начнем именно с него, вначале представим схему основных вариантов, а ниже опишем их подробно:
- Первый способ предполагает вырезание с помощью фрезерного станка полости, которая имеет трапециевидную форму и позволяет использовать шпонку в качестве фиксатора
. Плюсом этого решения можно назвать надежность, а минусом – необходимость в фрезерном станке или наличие ручного фрезера для проведения работ, ручным инструментом здесь не обойдешься; - Сплачивание с использованием торцевого бруска, который соединяется с торцами доски методом паз-гребень, используется для элементов небольшой длины
, так как данный вариант обеспечивает высокую надежность именно небольших конструкций. Для работы опять же понадобится . С его помощью она будет проведена быстро и качественно; - Можно сделать вырез по торцу, подогнать под него рейку и посадить ее на столярный клей
, это также довольно интересный вариант, который подходит для конструкций небольшого размера; - Последние два варианта предполагают приклеивание треугольной рейки, только одна из них врезается в торец, а второй вариант предполагает зарезку торца под углом
, нужно выбрать то, что лучше подойдет в той или иной ситуации.
Но если требуется соединить доску более надежно, то подойдет один из следующих методов:
Первый вариант называется соединение на гладкую фугу, при его выполнении требуется очень тщательная шлифовка торцов для плотного прилегания, после чего они смазываются клеем и соединяются под прессом или с помощью специальных стяжек. Такое решение подойдет в случаях, когда высокая несущая способность не нужна;
Часто используется традиционный вариант паз-гребень, тут важно обеспечить оптимальную конфигурацию соединения, так ширина паза и соответственно шпунта не должна составлять больше третьей части общей толщины доски, важно делать нарезку очень точно, чтобы элементы совпадали идеально, это значительно увеличит прочность соединения;
Можно применять вариант зарезки под углом, он хорошо подходит там, где особая прочность не требуется, а нужно хорошо соединить между собой элементы, которые могут использоваться для отделки и т.д.;
Треугольный шип-паз во многом напоминает обычный, различается лишь конфигурация торцов
Тут также важно, чтобы элементы идеально совмещались между собой, так как это обеспечит и аккуратность сопряжения, и его максимальную надежность;
Соединение в четверть отличается простотой – делаются вырезы на половину толщины, длина выступов не должна сильно превышать толщину, элементы смазываются клеем и сжимаются до высыхания состава, это стандартная процедура практически для всех вариантов;
Последний вид – шпоночное сплачивание, оно не отличается от вышеописанного варианта при проведении работ по ширине, требования те же.

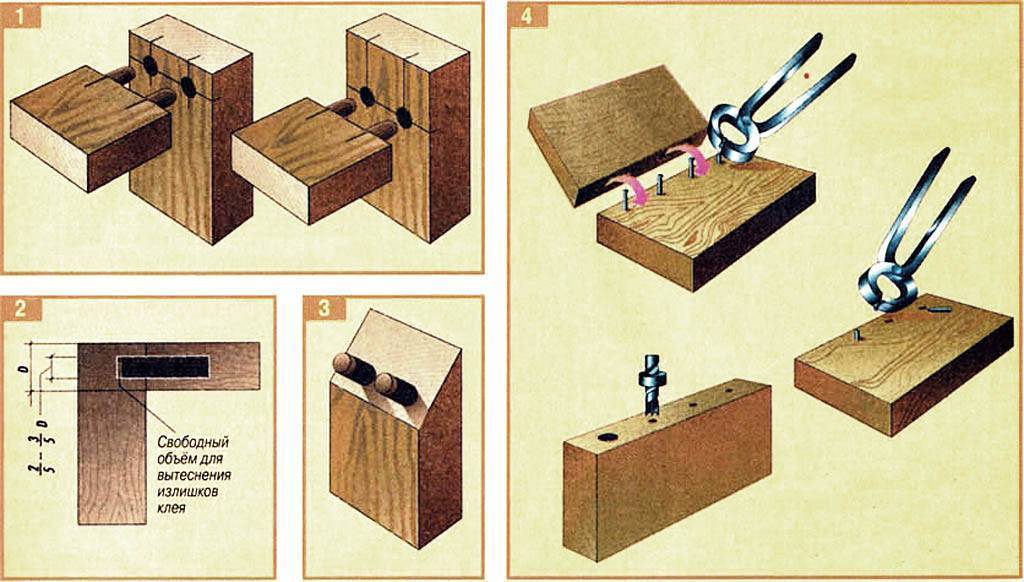

Наггельные / шкантовые соединения
Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).
Сборка нагельного соединения
1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.
2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.
Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.
3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.
4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.
5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.
Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.
6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.
7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.
Нагели
У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.
Использование центриков для разметки нагелей
Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.
Использование кондуктора для нагельного соединения
Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.
кондуктор для наггельных соединений
1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.
2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.
3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.
4. Установите на сверле ограничитель глубины сверления в требуемом месте.
Сплачивание
Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.
Нагеnьное соединение аккуратное и прочное.
Шип в гнездо
Более сложным соединением является способ шип в гнездо. Оно требует большего мастерства, но отличается гораздо более высокой надежностью и долговечностью. Сфера использования та же, что и в предыдущем случае, а именно – Т-образные стыки. Отличие данного метода заключается в том, что шип делается в торце вертикальной детали, в теле горизонтальной выпиливается гнездо.
Это одно из самых распространенных мебельных соединений. Различают соединение со сквозным шипом и с глухим. Отличие состоит в том, что в первом случае вырезается сквозное гнездо, во втором прорезь делается на определенную глубину.
Виды шиповых соединений
Очень часто при изготовлении различных изделий из древесины необходимо соединить разные детали склеиванием. Применение шипового соединения придает изделию необходимую прочность.
Шиповое соединение состоит из двух частей — шипа и гнезда проушины. Шип — это выступ, который находится на конце одной из соединяемых деталей. Шип вставляется в проушину либо гнездо другой соединяемой детали. Можно встретить одинарный, двойной и многократный шипы. Шипы делятся на цельные и вставные. Цельным называется шип, который составляет с деталью единое целое. Вставной шип выполняется отдельно от детали. Помимо приведенных существует еще несколько цельных шиповых соединений: «ласточкин хвост», зубчатое соединение
Кроме повышения прочности изделия шиповое соединение может применяться с целью повышения полезного выхода. На рисунке показан мебельный щит с сучками и без сучков.
Мебельный щит без сучков имеет лучший внешний вид по сравнению с предыдущим.
Виды шипов: а — одинарный; б — двойной; в — круглый; г — односторонний «ласточкин хвост»; д — многократный; , е,ж — «ласточкин хвост»; з — зубчатый.
Как известно, существуют различные виды пороков строения древесины, которые могут значительно ухудшить внешний вид изделия. К ним относят сучки, трещины, обзол и др. (рис. 2). Эти пороки выпиливают (рис. 3), фрезеруют шиповое соединение (рис. 4), оставшиеся части брусков сращивают по длине. Зубчатый шип некоторым образом зрительно ухудшает внешний вид, поэтому такие детали применяются под покраску (рис. 5).
Склеивание короткомерных пиломатериалов из массивной древесины по длине позволяет повысить полезный выход. Склеивание в торец характеризуется низкой прочностью (менее 10% прочности натуральной древесины) и поэтому не применяется. Склеивание на ус (рис. 6) является достаточно прочным соединением. Однако при этом требует большой длины шипа и как следствие увеличения расхода материала. Склеивание на зубчатый шипнаиболее предпочтительно, так как обеспечивает 50–60% прочности от цельной древесины.
Пороки строения древесины в пиломатериалах
Схема удаления пороков
Зубчатое шиповое соединение
Склеивание по длине
Виды зубчатого шипового соединения: а — склеивание на ус; б — склеивание на зубчатый шип.
Устройство торцовочной пилы.
Взгляд опытного мастера сразу приметит в облике торцовочной пилы знакомые элементы – циркулярную пилу и поворотную станину под ней. Это и есть основные элементы торцовочной пилы. «Циркулярка» закреплена над станиной на рычаге, позволяющем поднимать и опускать диск пилы. Под режущий диск в самой станине обычно имеется паз, куда диск уходит, когда толщина материала меньше глубины реза. У некоторых моделей есть ограничитель, останавливающий пилу на заданном расстоянии от станины – такие модели могут использоваться для выборки пазов. Станина закреплена на массивном неподвижном основании, к ней же прикреплены направляющие. Иногда в комплекте с направляющими идут струбцины, позволяющие жестко зафиксировать обрабатываемую деталь.
Устройство не такое уж и сложное, но именно от того, с каким качеством и из какого материала изготовлены шарнир и станина, зажимы и фиксаторы, зависит качество реза и цена инструмента. В недорогих моделях эти детали могут быть изготовлены штамповкой из листового металла, иметь люфты и допускать перекосы, что может привести к неточному резу и заметным зазорам в стыке. Дорогие модели имеют детали из нержавеющей стали и алюминиевых сплавов, движущиеся детали в них перемещаются по четко заданным траекториям, без люфтов, подклинов и перекосов. Кроме того, дорогие модели могут похвастаться дополнительными возможностями и элементами комплектации:
— Наличием дополнительного шарнира, позволяющего наклонять пилящий диск по вертикали. Это позволяет торцевать высокие (выше глубины пропила) декоративные элементы, положив их набок. Большинство моделей позволяют наклон только в сторону, противоположную от электродвигателя, но есть и такие, которые можно наклонять в обе стороны.
— Наличием протяжного механизма, позволяющего перемещать пилу взад-вперед, значительно увеличивая ширину пропила.
— Наличием дополнительных опор, устанавливающихся по бокам стола при торцевании деталей значительной длины.
Механическое стусло поворотного типа
Для повышения точности распила применяется стусло поворотное. Оно используется для обработки заготовок из дерева или пластика средней и малой толщины. В работе можно эксплуатировать ножовку от 290-600 мм с разворотом на 15-135 градусов. Также встречаются модели с возможностью поворота до 180 градусов. Конструктивно приспособление состоит из металлической станины.
Вместо боковой стенки обустроена поворотная конструкция, которая предполагает крепление полотна для распила в направляющих поворотного узла. Стусло дополнено обушковой или лучковой пилой. Основа стусла имеет специальный зажим для фиксации заготовки.
Среди имеющихся моделей можно выбрать Fit Profi и Champion 180, стусло-пилу ЗУБР. Преимуществом конструкции является высокая точность работы, а также длинный ход пилы, вследствие чего скорость распиловки возрастает. Глубина пропила будет более высокой, существует возможность обработки деталей разной длины и толщины.
Стусло как профессиональный инструмент
В условиях мастерской, когда требуется более высокая производительность, простые стусла уже не отвечают требованиям, и рациональней приобретать профессиональные механические приспособления, с металлическим корпусом и поворотной кареткой. В таких инструментах вместо боковых стенок с пропилами есть специальная поворотная конструкция, с надежно закрепленным пильным полотном. Почти все поворотные модели комплектуются обушковыми пилами. Это ручная пила с утолщенным и укрепленным специальной накладкой полотном. Такая достаточно жесткая конструкция позволяет максимально точно выполнять все распиловочные операции под любым углом.
Все профессиональные стусла имеют градуировку от 0 до 180º, кроме того, почти все они могут производить распиловку в двух плоскостях. Наиболее востребованные бренды: Fit, Champion, Stayer и Зубр.
- FIT Профи 41321 – поворотное стусло, поставляется вместе с пилой, длина рабочей части – 600 мм. Изготавливается оно из стали, алюминиевого сплава и прочного пластика. Встроенная струбцина надежно фиксирует заготовку. Полотно пилы изготавливается из качественных сталей.
- Champion 180 – поворотное стусло, длина – 0.5 м, оснащено лучковой пилой, полотно с шагом 1.4 мм. Есть фиксация на 45º и 90º, а также и углов для распиловки заготовок для многоугольных (4, 5, 6, 8 и 12 угла) изделий. Предусмотрена возможность регулировать глубину пропила, максимальная высота – до 200 мм. Максимальная ширина заготовки – до 200 мм.
- Стусло-пила Зубр – профессиональная, поворотная модель для распила заготовок в вертикальной и горизонтальной плоскостях. Пила закрепляется на корпусе приспособления на поворотной оси и может быть выставлена на необходимый угол. Можно устанавливать полотна для работы с заготовками из цветных металлов, сплавов и стали. Пила изготовлена на презеционном оборудовании из материала, обеспечивающего конструкционную жесткость и прочность. На рабочей поверхности шкалы в сантиметрах и дюймах для определения размеров заготовки, есть и шкала в градусах.
- Стусло-пила Stayer применяется для точной распиловки заготовок, здесь довольно высока точность установки углов, основание стусла размечено – позволяет работать без дополнительных измерительных инструментов. Глубина пропила до 600 мм, ширина заготовки до 160 мм. Основание устройства металлическое, натяжение полотна пилы регулируется.
- А вот стусло фирмы Küpper – еще более функциональное изделие. Устройство отличается от других типов этого класса тем, что не только пила поворачивается на нужный угол, но и вся каретка двигается по направляющей на корпусе стусла. Это позволяет фиксировать каретку в любой точке заготовки, без ее перемещения. Чтобы выставить заданный угол нужно совместить необходимые значения на шкалах каретки и корпуса. Распиловку можно проводить в горизонтальной и вертикальной плоскостях. Для работы в вертикальной плоскости есть специальный шарнир со шкалой. Работать можно в обеих плоскостях одновременно. Фиксируются заготовки съемными зажимами. Есть функция, позволяющая выставлять нужную глубину пропила, это имеет значение при изготовлении деталей с «шипами». Максимальное сечение заготовки – 150х150. Длина полотна 0,7 м.
Выбор и подбор заготовок для сращивание доски.
Самый первый шаг, выбор древесины
Выбор и подбор доски в панель имеют важное значение, выбор прямой и ровной доски делает процесс склейки гораздо проще, в любом случае заготовки имеют незначительные изъяны, которые не сложно устранить. Не используйте крученую доску, так как и в дальнейшем она будет подвержена деформации
После выбора пиломатериалов, я раскладываю доски в том виде, как они будут расположены в массиве.
ВНЕШНИЙ ВИД.
Во-первых, подбирая цвета в каждой заготовке, перемещайте и переворачивайте их до тех пор пока узоры структуры древесины, не совпадут. Прямая структура должна работать рядом с прямыми волокнами. Изогнутая структура древесины должна слиться с изогнутой структурой древесины.
НАПРАВЛЕНИЕ ВОЛОКОН.
До склейки массива, заготовки необходимо выровнять используя шлифовальный, фуговальный станок или вручную рубанком. Определите направление структуры древесины, глядя на край сращивание доски, см. рис. 1, подбор структуры древесины с плавными изгибами, как и прямыми, так же дает красивый результат. Совет: Нарисуйте стрелку на каждой доске в направлении волокон, см. рис. 1. Это будет указателем на доске в дальнейшем.
ВОЛОКНА С ТОРЦА ДОСКИ.
Есть еще одно условие в решении данной головоломки, как будет коробиться панель с изменением влажности? Для панелей, у которых торцы жестко скреплены планкой, коробление массива не является проблемой. Но массивы, у которых нет жесткого крепления торцов подвержены короблению. Коробятся те массивы, у которых нет чередования годичных колец в противоположном направлении и они приобретают форму чаши, см. рис. 2. Уйти от коробления массива можно изменяя направление годичных колец в брусках по всей ширине массива.
МЕТКИ НА ДОСКАХ. После того, как доски разложены в панели, нанесите мелом римские цифры по швам, см. рис. 3. Римские цифры предотвращают возможность попутать бруски. Итак, какие критерии наиболее важны: внешний вид, цвет и направление волокон? Я стараюсь соединить направление волокон и структура древесины в панели, но часто, это компромиссные решения.
Соединение угловое в торец
Самый простой способ сплачивания двух деталей. Соединение деревянных деталей под прямым углом выполняется с использованием этого метода. Поверхности двух деталей тщательно подгоняют друг к другу и плотно прижимают. Происходит соединение деревянных деталей гвоздями или шурупами. Длина их должна быть такой, чтобы пройти через первую деталь и углубиться во вторую где-то на 1/3 длины.
Чтобы крепление было надежным, необходимо вбить не меньше двух гвоздей. Расположить их нужно по сторонам от осевой линии. Толщина гвоздя не должна вызвать растрескивание древесины. Поэтому рекомендуется заранее сделать отверстия в диаметре 0,7 от толщины используемого гвоздя.
Для усиления фиксации следует смазать поверхности, которые соединяются, клеем. Для помещений, которые не будут находиться под влиянием влаги, можно использовать столярный, казеиновый или мездровый клей. В случае использования изделия в условиях повышенной влажности лучше использовать влагостойкий клей, к примеру, эпоксидный.
Виды соединения
При соединении деревянных деталей нужно помнить важный момент — всегда тонкая деталь крепится к толстой, но не наоборот.
Согласно взаимному расположению элементов различают такие способы соединения деталей из дерева:
- наращивание — увеличение детали по высоте;
- сращивание — удлинение заготовки;
- сплачивание — увеличение элемента по ширине;
- вязка — соединение под углом.
Способы соединения деревянных деталей при изготовлении мебели чаще всего используют следующие:
- склеивание;
- «ласточкин хвост»;
- встык;
- пазовое;
- внахлест;
- глухое на шипах;
- сквозное шиповое.
Рассмотрим технологии некоторых соединений более детально.
Сплачивание
Найти широкую высококачественную древесину становится все труднее, и она очень дорога. К тому же такие широкие доски подвержены очень большим усадочным деформациям, что затрудняет работу с ними. Для соединения узких досок по кромке в широкие панели для столешниц или крышек верстака используют сплачивание.
Подготовка
Перед началом непосредственно сплачивания необходимо выполнить следующее:
- По возможности подберите доски радиальной распиловки. Они менее подвержены усадочным деформациям, чем пиломатериалы тангенциальной распиловки. Если используются доски тангенциальной распиловки, то их ядровую сторону кладите поочередно в одну и другую сторону.
- Старайтесь не сплачивать материалы с разными способами распиловки в одну панель.
- Ни в коем случае не сплачивайте доски из разных пород древесины, если они не просушены должным образом. Они будут давать разную усадку и трескаться.
- По возможности располагайте доски волокнами в одном направлении.
- Перед сплачиванием обязательно обрежьте материал по размеру.
- Используйте только клей хорошего качества.
- Если древесина будет полироваться, подбирайте текстуру или цвет.
Сплачивание на гладкую фугу
1. Выложите все доски лицевой стороной вверх. Для облегчения последующей сборки пометьте кромки непрерывной карандашной линией, проведенной по стыкам под углом.
2. Прострогайте ровные кромки и проверьте пригонку к соответствующим соседним доскам. Каждый раз выравнивайте торцы или карандашные линии.
3. Убедитесь в отсутствии зазоров и плоскостности всей поверхности. Если сжать зазор струбциной или зашпаклевать его, соединение впоследствии растрескается.
4. При строгании коротких деталей зажмите две в тиски лицевыми сторонами вместе и строгайте обе кромки одновременно. Выдерживать прямоугольность кромок не придется, так как при стыковке они взаимно будут компенсировать свой возможный наклон.
5. Сделайте подготовку, как для стыкового соединения, и нанесите клей. Сжиманием с притиркой соедините две поверхности, выдавив излишек клея и помогая поверхностям как бы «присасываться» друг к другу.
Другие способы сплачивания
Другие соединения сплачиванием с различным усилением готовятся таким же образом. К ним относятся:
- с нагелями (шкантами);
- в паз и гребень;
- в четверть.
Сквозное шиповое соединение
Соединение сквозным шипом широко используется в рамных конструкциях. Торцевая текстура шипа видна на кромке вертикального бруса обвязки. Для того чтобы соединение имело хороший товарный вид, оно должно быть изготовлено аккуратно и точно. Можно применить клинья для обеспечения дополнительной прочности, а если их сделать из контрастирующей древесины, то они одновременно станут и декоративными элементами.
Разметка элементов соединения
Отрежьте по длине заготовку детали с шипом; можно оставить небольшой припуск, который снимется после склеивания. Если на детали должны быть шипы с обоих концов, расстояние между заплечиками размечайте с максимальной точностью. Прочертите линии разметки заплечиков разметочным ножом (1).
Разметьте положение гнезда на торце соответствующей детали, затем ширину гнезда с помощью детали с шипом в качестве трафарета (2). Карандашом нарисуйте все линии. Выбирайте стамеску с учетом того, что ширина гнезда должна равняться приблизительно трети толщины материала. Установите рейсмус на ширине стамесочного полотна. Теперь отрегулируйте положение колодки рейсмуса так, чтобы гнездо оказалось посередине кромок.
Рейсмус устанавливается и работает от лицевой кромки. Прочертите рейсмусом разметочные линии между отметками ширины на обеих кромках (3). Разметьте шип рейсмусом с той же настройкой. Работая от лицевой стороны. начертите разметку от линии заплечиков на одной кромке через торец по другой кромке до линии другого заплечика (4). Если элемент с шипом тоньше детали с гнездом, переустановите только положение колодки.
Вырезание соединения
Всегда вырезайте сначала гнездо, так как при необходимости легче подогнать шип к гнезду. Прижмите заготовку к верстаку или столу. Неплохо подложить под нее деревянный обрезок, чтобы не повредить поверхность верстака.
Встаньте на одной линии с заготовкой, чтобы контролировать вертикальное положение долота. Начинайте с середины, скос заточки долота направив от себя (5). Киянкой врубайте долото на глубину примерно 3 мм. Работайте по направлению к себе пошаговым расстоянием примерно 3 мм и остановитесь в 2-3 мм от конца. Это для того, чтобы у долота на отходном материале осталась точка опоры при удалении щепы (стружки). Переверните долото и работайте в направлении другого конца. Удалите щепу, действуя долотом как рычагом с двух сторон и держа его скосом заточки вниз (6).
Чтобы предотвратить раскалывание нижней части, выбирайте древесину только до середины. Излишнюю древесину на концах убирайте держа долото вертикально и скосом внутрь гнезда (7).
Переверните заготовку. Вытряхните стружки и очистите поверхность перед тем, как прижать заготовку, поскольку зажатые стружки или щепки могут повредить поверхность детали. Выбирайте отход тем же порядком, таким образом, чтобы выйти на уже вырезанную первую половину гнезда.
Высверливание гнезда
В качестве альтернативы вырубанию гнезда долотом может быть высверливание. Используйте сверлильный станок или электродрель в подставке. Это надежнее обеспечит точность работы, чем сверление от руки. Установите сверло по размеру или немного меньше ширины гнезда. Зафиксируйте доску с направляющим упором на столе сверлильного станка и отрегулируйте ее положение так, чтобы сверло оказалось посередине гнезда.
Установите сверло на глубину, равную половине толщины материала. Просверлите отверстие в каждом конце гнезда (1), затем между ними просверлите серию слегка перекрывающих друг друга отверстий (2). Переверните заготовку и, приложив ту же сторону к упору, просверлите с другой стороны. Поместив заготовку на какой-либо обрезок, прижмите ее к верстаку. Уберите остающийся отход и с помощью долота выровняйте концы гнезда.
Вырезание шипа
Заготовку установите в тиски с наклоном, направив торец от себя. С помощью наградки пропилите по каждой линии разметки (с отходной стороны материала гнезда), держа зубчатую кромку пилы параллельно поверхности верстака (1). Будьте внимательны и прекратите пиление на линии заплечика, не переходя за нее. Поменяйте положение заготовки, повернув ее торцом к себе, и пропилите подругой линии разметки шипа (2).
Затем поставьте заготовку в тисках вертикально и пилите до уровня линии заплечика (3). Установив заготовку в упоре для поперечного пиления коротких заготовок, по линии разметки заплечика спилите отход. Шип должен подходить к гнезду сразу после работы пилой, без дополнительной подгонки. Если он великоват, подчистите боковые грани стамеской. Будьте аккуратны в соблюдении симметричности шипа.
Читать также по теме:
Основные требования к рабочему процессу
Прежде чем мы начнем рассматривать конкретные варианты проведения работ, необходимо разобраться в том, соблюдение каких факторов гарантирует получение того результата, который и ожидается:
| Качество материала | Тут все просто: невозможно сделать из некачественного дерева прочные конструкции, особенно это касается мест соединения, если на них будут сучки, повреждения древоточцами, плесенью и другие проблемы, то ни о какой надежности и долговечности не может быть и речи. Подбирайте самые лучшие элементы, чтобы не тратить силы и средства попусту |
| Влажность | Еще один наиважнейший параметр, который всегда следует учитывать. Для работы походят только сухие элементы, так как повышенная влажность, во-первых, снижает прочность, во-вторых, уменьшает адгезию клеевого состава при его использовании, а в-третьих, после окончания работ никто не даст гарантию, что через неделю или месяц конструкцию не поведет или она не потрескается |
| Нагрузки на соединения | Именно от этого показателя во многом зависит выбор того или иного варианта соединения, чем больше нагрузка, тем выше требования к качеству сопряжения и тем сложнее процесс. Поэтому заранее решите, какой вариант будет использоваться, чтобы гарантированно обеспечить высокий результат |
| Использование качественного инструмента | От этого также зависит очень многое, особенно когда дело касается сложных вариантов, когда соединение вырезается специальными приспособлениями. Они должны обеспечивать максимальное качество резки и максимальную точность стыковки, так как от этого во многом зависит надежность |
