Удобное приспособление для заточки ножей фуганка или рейсмуса

Отличие от рейсмуса

Рейсмусовый и фуговальный станки используются для обработки изделий из дерева и иных мягких материалов. Различие между данными инструментами заключается в следующем:

1. Рейсмус необходимо использовать для финишной обработки заготовок.
2. Качество реза при работе с фуганком зависит от навыков оператора, при работе с рейсмусовым станком – от технических характеристик оборудования.
3. Для выравнивания 4 сторон бруска при помощи фуговального станка требуется боковой параллельный упор.
4. При работе с фуганком требуется настраивать глубину вхождения режущих элементов в обрабатываемую поверхность.

В промышленности фуговальные и рейсмусовые станки используются совместно. Фуганок задает геометрию деревянных деталей, рейсмус калибрует обработанную заготовку по толщине.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ ЗАТОЧКИ ПЛОСКИХ НОЖЕЙ, СВЕРЛ TS 150 (MS 6000, WT-650)

Название характеристики, ед. изм.	Значение
Макс. длина затачиваемых ножей, мм	650
Толщина затачиваемых ножей, мм	3 ÷ 7
Ширина затачиваемых ножей, мм	15 ÷ 30
Макс. вертикальное перемещение стола, мм	200
Наклон направляющей, град.	от 15 до 90
Размеры абразивного круга, мм	150х38х13
Мощность эл.двигателя, кВт	0,37
Напряжение, В	220
Частота вращение двигателя, об/мин	2800
Габаритные размеры в упаковке 2 места, мм	670x100x700; 430x430x345
Габаритные размеры станка, мм	650х370х350
Масса, кг	36

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Круг абразивный;
• Держатель для ножа до 640 мм;
• Держатель для ножа до 120 мм;
• Держатель для зажимного патрона;
• Зажимной патрон для сверл от 3 до 13 мм;
• Брусок для правки круга

К данному станку можно приобрести:

1. Круг абразивный к TS 150 (MS 6000, WT-650)
2. Магнитная система установки фуговальных ножей
3. Ножи строгальные

Точильный станок собственными руками

При желании, возможно собрать точильный станок самостоятельно. Вам понадобятся следующие предметы: стол, планшайба, пылесос, двигатель и кожух для станка. Планшайба станет основным и самым дорогим компонентом. Желательно выбрать американских или немецких производителей. Затем подбирается двигатель, мощность которого – 1,5 кВт, подойдут даже поддержанные варианты. Например, можно приобрести двигатели от стиральных машин.

Мотор нужно установить под столешницей, а планшайбу закрепить к движущемуся элементу. Не забудьте продумать кнопки включения и выключения. На планшайбу нужно поставить кожух, срезав одну сторону, с которой и будет выполняться заточка. Также в нижней части столешницы потребуется сделать вырез под пылесос. Данный станок также подойдет для работы с другими режущими поверхностями.

Виды станков

Выделяют довольно большое количество различных станков, которые могут применяться для работы с деревом. Асинхронный двигатель защищен специальным кожухом. У оборудования с одновременной функцией строгания и рейсмуса есть несколько преимуществ:

1. Выключает изготавливается в виде поворотного блока.
2. Станина в большинстве случаев изготавливается с нанесением порошковой краски, которая существенно повышает защиту поверхности от воздействия окружающей среды.
3. Подача материала может проводится в любое время.
4. Предусмотрена защита от воздействия окружающей среды.
5. Некоторые модели представлены двумя лезвиями.

В большинстве случаев классификация проводится по мощности двигателя, функциональности и некоторым другим признакам

Кроме этого, важное значение имеет популярность бренда

Как подготовить ножи к заточке

Чтобы заточить нож, его нужно предварительно внимательно осмотреть. Если вы заметили на ноже небольшой изгиб – это нормально, это сделано специального для того, чтобы увеличить прочность крепления лезвия и увеличить жесткость режущего края.

Гораздо хуже, если вы заметили на ноже сколы или трещины. Ножи с трещинами вообще больше нельзя использовать, это опасно, а сколы могут образоваться, например, если вы строгали старые доски и пропустили гвоздь. Такой нож вручную выправить очень сложно, лучше обратиться с профессионалам, которые помогут решить эту проблему на станке

Перед ручной заточкой нужно обезжирить поверхность лезвия любым доступным для вас средством. Удалите с ножа появившуюся ржавчину

Основы правильного затачивания лезвий

Даже у домохозяек есть несколько ножиков для разных целей. Одним приспособлением режут хлеб и сдобу, другим — мясо, третьим рубят хрящи и кости. Есть охотничьи и рыболовные ножи. Каждый из них отличается от другого индивидуальным углом заточки. Это понятие определяет назначение режущего предмета.

Угол заточки виден, если ножик не успели наточить в домашних условиях. Его можно увидеть при покупке нового ножа — до начала его активного использования.

Ручная заточка режущих инструментов — кропотливое занятие, требующее строгого соблюдения угла. Фабричные станки облегчают эту задачу, но стоят очень дорого — от 20 000 рублей и выше. Если вы — любитель домашних самоделок, вы сможете смастерить приспособление для заточки ножей своими руками, а если понадобятся чертежи — их всегда можно отыскать на просторах интернета. Это займёт время, но обойдётся не так дорого. Известно, что самодельные устройства бывают ничуть не хуже заводских и служат в течение многих лет.

Понятие угла заточки

Его величина разная для того или иного типа лезвия. Размеры угла для разных режущих инструментов выглядят так:

• 8-12 градусов для опасных бритв;
• 10-15 градусов для филейных ножей;
• 15-20 градусов для инструментов бытового применения;
• 20-25 градусов для ножей рыболовного и охотничьего назначения. В зависимости от потребностей охотника или рыболова угол может быть больше — до 40 градусов;
• 30-50 градусов для лезвий специального применения (например, для мачете, который используют для срезки и рубки бамбука, лиан и стволов деревьев).

Точильный камень и его особенности

Процесс заточки ножей невозможен без точильного камня. Как и наждак, он обладает разной степенью зернистости — мелкой, средней или грубой. Такое деление условно для разных стран. Примерная градация заточного камня выглядит таким образом:

• от 200 до 250 — экстрагрубая фракция, которую для затачивания не применяют;
• от 300 до 350 — грубая. Таким точилом обрабатывают лезвия, которые повреждены или сильно затуплены. Также грубую фракцию применяют, если планируют изменить угол заточки;
• от 400 до 500 — средняя. В розничной продаже встречается редко, потому что мастера ею редко пользуются;
• от 600 до 700 — мелкая. Именно такие бруски универсальны и подходят для большинства ножей;
• от 1000 до 1200 — экстрамелкая. С её помощью можно придать лезвию такой же блеск, как у зеркала.

Есть брусковые точила, сделанные из алмазов, керамики или сланцевых пород. Они могут быть натуральными или искусственными. Бруски натурального происхождения изнашиваются быстрее, чем искусственные. Среди них редко попадаются мелкофракционные изделия.

Перед применением нужно обрабатывать бруски водой. При впитывании жидкости и затачивании абразивные частицы превращаются в густую пасту. Паста способствует высокому качеству заточки. Для большей эффективности можно использовать мыло, смешанное с водой.

При выборе бруска надо учитывать его форму и длину. Длина точила должна быть больше, чем лезвие. Удобнее всего работать на двустороннем точиле, когда на одной стороне бруска мелкофракционный абразив, а на другой — крупнозернистый материал.

Оценка и установка требуемого угла наклона

Проанализировав особенности оставляемых заточным камнем следов, возможно правильно выполнить оценку угла наклона, подобрав нужные пропорции. Затем на закрепленный упор устанавливается держатель с ножом. Регулировка осуществляется винтами упора, нужно опустить держатель до касания камнем. Винтами выставления угла выбираем требуемый его параметр в отношении камня. Выполняя вращение в ручном режиме, по рискам на окрашенном лезвии определяется необходимость регулировки угла наклона держателя. И если это потребуется, такую регулировку очень просто сделать.

Рабочий диапазон углов 30-45 градусов. Точный его градус определяется по конкретному сорту дерева. В справочнике от 1985 года, написанном Карлом Фрониусом, говорится, что качество будет зависеть не только от угла, но и от вылета ножа и диаметра головы. Классическим параметром принято считать 40 градусов. Выбирая конкретное число, не стоит забывать, что фрезы спроектированы по стандартной затыловке. Если вы увеличите угол, то появляется риск трения затылка о заготовку. А если уменьшите, то режущая кромка станет слабее и тоньше.

Виды станков

Выделяют довольно большое количество различных станков, которые могут применяться для работы с деревом. Асинхронный двигатель защищен специальным кожухом. У оборудования с одновременной функцией строгания и рейсмуса есть несколько преимуществ:

1. Выключает изготавливается в виде поворотного блока.
2. Станина в большинстве случаев изготавливается с нанесением порошковой краски, которая существенно повышает защиту поверхности от воздействия окружающей среды.
3. Подача материала может проводится в любое время.
4. Предусмотрена защита от воздействия окружающей среды.
5. Некоторые модели представлены двумя лезвиями.

В большинстве случаев классификация проводится по мощности двигателя, функциональности и некоторым другим признакам

Кроме этого, важное значение имеет популярность бренда

Оценка и установка требуемого угла наклона

Проанализировав особенности оставляемых заточным камнем следов, возможно правильно выполнить оценку угла наклона, подобрав нужные пропорции. Затем на закрепленный упор устанавливается держатель с ножом. Регулировка осуществляется винтами упора, нужно опустить держатель до касания камнем. Винтами выставления угла выбираем требуемый его параметр в отношении камня. Выполняя вращение в ручном режиме, по рискам на окрашенном лезвии определяется необходимость регулировки угла наклона держателя. И если это потребуется, такую регулировку очень просто сделать.

Рабочий диапазон углов 30-45 градусов. Точный его градус определяется по конкретному сорту дерева. В справочнике от 1985 года, написанном Карлом Фрониусом, говорится, что качество будет зависеть не только от угла, но и от вылета ножа и диаметра головы. Классическим параметром принято считать 40 градусов. Выбирая конкретное число, не стоит забывать, что фрезы спроектированы по стандартной затыловке. Если вы увеличите угол, то появляется риск трения затылка о заготовку. А если уменьшите, то режущая кромка станет слабее и тоньше.

Энкор Корвет 24 – 18200₽

По сути, Энкор Корвет 24 является бюджетным аналогом модели JET JPT 10b. О чем свидетельствуют аналогичная схема устройства, идентичная конструкция редуктора автоматической системы подачи заготовки, и расположение элементов строгающего блока. Незначительные отличия есть во внешнем виде, и некоторых габаритах этих рейсмусовых станков. Кроме того, Корвет выгодно отличается по стоимости.

Порадует владельца и скорость протяжки заготовки (при одинаковой рабочей глубине строгания в 1мм, у Корвета заявлены 9000 об. мин, а JET выдает не более 6000 об. мин). Что способствует существенному снижению трудозатрат.

Основные технические характеристики Энкор Корвет 24

Характеристики	Значения
Мощность, кВт	1.25
Частота вращения вала, об./мин	8000
Скорость автоматической подачи заготовки, м / мин	8
Глубина строгания (максимальная / рабочая), мм	2 / 1
Предельные габариты заготовки для рейсмуса (H-высота / B-ширина), мм	H-5-120 / B-204
Длина рейсмусового стола (фуганочного), мм	255 (737)
Конструкционные особенности	Магнитный пускатель, ременный привод, термозащита двигателя
Доп. комплектация	Толкатель, кожух стружкоотвода, ключ-шестигранник
Вес, кг	26
Разработка / производство	Россия / Китай
Стоимость, руб.	18200

Смотреть полноценный видеообзор, раскрывающий особенности конструкции и управления станком Энкор Корвет 24:

Контроль угла заточки

При регулировке угла заточки слесарь выполняет такие действия:

На шпильку, которая находится в брусочке станочной основы, набрасывает большую шайбу и затягивает гайку.

Стержень не проворачивается в футорке изготавливает колодку для регулировки заточного угла из маленького карболитного бруска, размеры которой составляют 20х40х80 мм.

В 15 мм от колодочного края сверлит в 20 мм торец с 2 сторон, расширяет щель до 9 мм, потом внутри делает резьбу;

Отступает 50 мм от оси новой щели и сверлит ещё одну в плоской части заготовки — на 90 градусов к прежнему. Подобная щель имеет диаметр 14 мм. В подобной ситуации слесарь сильно развальцовывает отверстие с помощью применения рашпиля круглой формы;

Накручивает колодку на шпиль — устанавливает нужную высоту проушины без применения фиксирующих винтов;

Крепит колодку с 2 сторон шестигранными гайками М10.

Hitachi p13f – 35390₽

Станок оборудован автоматической системой подачи. При правильной настройке рейсмуса и подходящих габаритах доски (бруса), проблем в работе не возникает. Задача пользователя заключается в подведении заготовки к принимающему ролику и снятию остроганной детали с выдвинутого удлинителя рабочего стола.

Передача крутящего момента к роликам автоподачи выполняется через редуктор. Термореле предупреждает износ силового агрегата при эксплуатации с большими нагрузками. Защищенная крышкой кнопка старта не позволяет запустить двигатель случайным нажатием. Установленный кожух стружкоотвода, предотвратит проникновение опилок в открытые полости станка.

Основные технические характеристики Hitachi p13f

Характеристики	Значения
Мощность, кВт	1.8
Частота вращения вала, об./мин	9250
Скорость автоматической подачи заготовки, м/мин	7.2
Глубина строгания (максимальная / рабочая), мм	2.4 / 1
Предельные габариты заготовки (H-высота / B-ширина), мм	H-3.2-152.4 / B-330
Конструкционные особенности	Выдвижные удлинители рабочего стола, термозащита, рычаг фиксации строгающего вала, отсек для инструмента, шаблон для установки ножей
Доп. комплектация	Подставка, метизы, набор ключей
Вес с подставкой, кг	46
Разработка / производство	Япония / Япония, США, Китай
Стоимость, руб.	35390

Подготовительные работы

Каждый, у кого есть рубанок или фуговальный станок, сталкивается с проблемой заточки ножей. Постоянно покупать новые накладно, тем более что ножи можно легко затачивать своими руками, используя для этого специальные станки или точильные камни. Если фуговальный станок используется часто, как и другое деревообрабатывающее оборудование, то постоянно отдавать ножи в мастерскую для заточки будет неудобно. Лучше собрать станок самостоятельно. Чтобы фуганок был всегда в рабочем состоянии, заточку рекомендуется проводить в домашних условиях. Проще всего делать это обычным точилом. Брать надо только точило с низкими оборотами, качество его должно быть высоким. В наличии должно быть водяное охлаждение.

Можно использовать и заточный камень, но его предварительно надо выравнивать специальным устройством. Обычно оно идет в комплекте с небольшим точильным станком, так что дополнительно искать такие приспособления уже не надо. После того как правка выполнена, необходимо сгладить камень, для этого применяется брусок. Затачивание фуговального ножа без этого этапа будет проблематичным.

Что же предпринять дальше? Надо выставить угол наклона. Специальный винт позволит правильно укрепить полотно относительно положения заточного камня. При помощи этого винта в дальнейшем можно выставлять любой угол наклона ножа. Далее берется держатель, который идет в комплекте со станком. В него устанавливается фуговальный нож. Специалисты советуют начинать заточку ножей, ширина которых не меньше 13 мм . Длина не является принципиальной, при необходимости в держателе нож можно переставлять в любое положение.

В держателе нож надо крепить надежно, в противном случае заточка будет выполнена с перекосом, а это ухудшит качество работы фуганка. Как правильно закрепить нож в держателе? Удерживая лезвие в нужном положении, следует закрутить прижимные винты до упора. Для контроля угла заточки необходимо использовать маркер, им отмечается затачиваемая фаска ножа. Именно при помощи такого простого метода можно легко проконтролировать качество и ход работы. Заточка получится правильной, если угол ножа будет касаться камня. Надо повращать камень вручную, чтобы определить, есть ли необходимость в дальнейшей регулировке.

Самодельный станок для заточки ножей

Изготовление самодельных станков чаще всего обусловлено двумя причинами. Первая – жажда сэкономить свои средства. Вторая – проявить свое мастерство и сделать все своими руками именно так, как того желает душа.

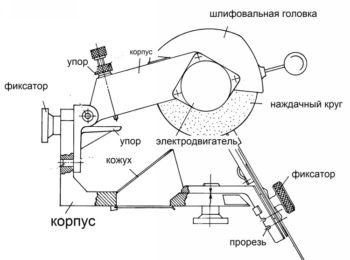

Чертеж устройства станка.

Например, очень часто можно столкнуться с необходимостью приведения в порядок только определенных инструментов. Это могут быть сверла, фрезы, пилы или же фуговальные ножи.

В каждом конкретном случае необходим отдельный подход. Самостоятельная сборка станка позволит сделать удобный агрегат для работы с определенными элементами.

Кроме всего прочего наличие точильных агрегатов существенно сэкономит расходы, направленные на покупку новых ножей либо на их восстановление в сторонних мастерских.

Если же необходимо профессионально точить перечисленные выше инструменты, тогда все-таки следует отдать предпочтение покупным устройствам. Они являются более продуманными и проработанными.

Кроме того покупка в магазине гарантирует то, что аппарат будет решать поставленные задачи продолжительный срок. Также следует вспомнить о степени автоматизации. Конечно, в профессиональных устройствах применяется электроника, которую изготовить в домашних условиях без должного опыта просто невозможно.

Вариант 1

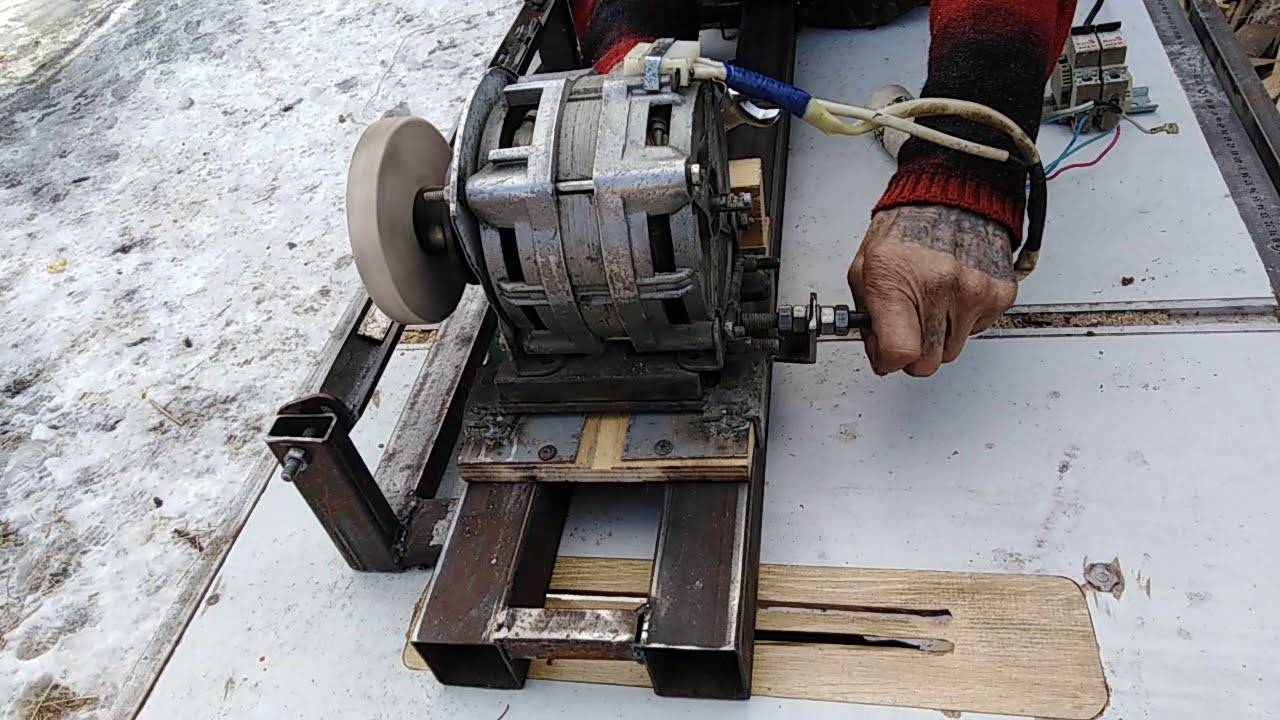

Самодельный станок для заточки строгального станка позволит не только поддерживать инструмент в надлежащем состоянии, но и сэкономит время на походы в другие мастерские.

Одним из вариантов создания подобного устройства является использование двигателя с абразивным кругом, наждаком либо приспособлением для заточки с зафиксированным в нем ножом.

Самодельный станок для заточки строгальных ножей.

Изготовить данный аппарат можно частично из алюминия, металла и дерева. При этом используются подшипники и направляющие, сделанные из подручных материалов, например, уголков трубы или др.

При ровной установке ножей их можно затачивать на большом абразивном бруске. Если такового нет в наличии, следует использовать наждачную бумагу, наклеенную на ровную поверхность.

В зависимости от требований к конечному результату, можно варьировать скорость данного процесса. При наличии выщерблин необходимо предварительно использовать ленточно-шлифовальную машину, а в завершающем этапе обработать инструмент абразивным бруском либо самодельным из наждачной бумаги.

Брусок крепится к пруту, который вставляется в петлю подвижного фиксатора, расположенного на другом стержне. Недостатком данной конструкции является «гуляющий» угол из-за отсутствия жесткой фиксации.

Установка ножа осуществляется посредством двух стальных пластин, закрепленных на неподвижной площадке. Ослабив крепеж вставляют лезвие и зажимают его. Затем регулируют высоту бруска так, чтобы был выставлен требуемый угол.

Вариант 2

Второй тип конструкции предусматривает подвижную площадку, а также магнитный держатель. Этот вариант лишен недостатков предыдущего агрегата. Неподвижной в данном устройстве оказывается рама с бруском, определяющая угол.

Нож, в свою очередь, устанавливается на подвижном столике. Выбор держателя остается за мастером. Можно использовать магнитный тип или обычный, из металлических платин и «барашков».

Важное требование к такому оборудованию – движение столика с режущим инструментом по строго горизонтальной поверхности. В качестве нее лучше всего использовать полимерную или мраморную столешницу

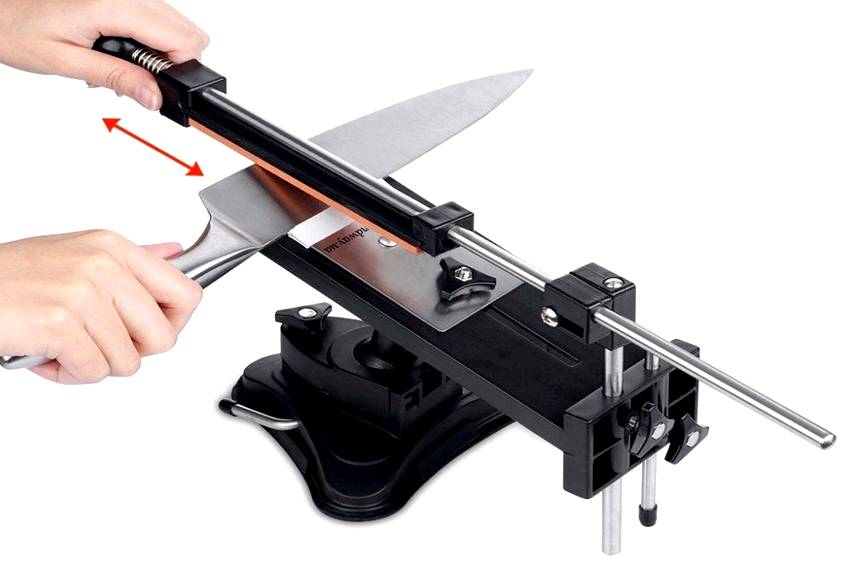

Принцип заточки ножей на станке.

Как видите, самому сделать станок для заточки ножей не так уж и сложно. Если возникают какие-либо проблемы, можно всегда воспользоваться помощью обучающих видео из интернета. При правильном соблюдении всех инструкций изготовить подобное оборудование сможет каждый.

Строгание плоского типа

Говоря о том, какой рубанок выбрать для строгания данного вида стоит отметить, что вышеназванная категория инструментов состоит из образцов, используя которые можно выполнить практически любую обработку изделия.

У всех рубанков, которые называют одинарными, и которые используются для быстрого выравнивания поверхности из древесины прямое лезвие дополнительно немного закруглено аккуратной кромкой.

После использования такого инструмента не останется никаких заусениц. Он используется обычно при необходимости чистового строгания любого предмета после завершения обработки грубого типа.

Посмотрев фото ручного рубанка можно увидеть что для финального выравнивания изделия часто используется торцовочная разновидность рубанков. У них основное лезвие, как правило, дублируется всегда ножом, использующимся для выполнения ломки стружки.

Таблица 102 – Неполадки в работе рейсмуса

неполадка

Причина

Меры устранения

1.

Мшистая, шероховатая поверхность обрабатываемой детали

Тупые ножи

Заменить тупые ножи острыми

2.

Вдоль строганой плоскости идет полоса углублений или выпуклостей

Лезвие ножа имеет зазубрины

Вывести зазубрины оселком, если это не представится возможным, сменить ножи

3.

Неравномерность волн на строганых поверхностях

Несбалансированы ножи

Сбалансировать

4.

Волнистая неравномерно строганая поверхность, особенно при коротком материале

а)Неправильная установка скользящих роликов (высоко подняты или сбиты по отношению один к другому)

б)Слишком поднят прижим после ножевой головки

Отрегулировать установку валиков и прижима

5.

На выходе получается углубление строжки

Слишком подняты скользящие валики

Опустить валики

6.

Задержка подачи

а)Опущены скользящие валики и материал трется о плиту стола

б)Недостаточен нажим рифленого валика

Поднять валики

Увеличить нажим маховичком

7.

Зубцы рифленого валика врезаются в материал

Сильно опущен рифленый вал

Поднять вал, вращая маховичок

8.

Негладкая грубая строжка, неравномерные волны, заметные глазом

а

Плохо закреплены подшипники, неправильноуста – новлены ножи

Подтянуть подшипники Проверить установку ножей

В некоторых случаях, в частности при обработке дельта-древесины, с целью увеличения угла резания придают ножу двойную заточку, стачивая переднюю грань и создавая этим угол заострения до 80° (рис. 222).

Рис. 237. Схема изменения угла резания путем выдвигания ножа на головке.

Мой блог находят по следующим фразам

• горение древесины
• пористость древесины
• рисунки для резьбы по дереву
• трансформатор накала
• Водо Проницаемость пород
• петриковская роспись, роспись по дереву
• Ремонт мебели

Фуганок и фуговальный станок издавна были одними из самых популярных столярных инструментов, не потеряли они свою актуальность и сегодня. Вопросом о том, как заточить ножи фуганка интересуется множество профильных специалистов, поскольку полноценно подготовленный к работе инструмент позволяет добиться лучшего качества работы. Первое, что нужно сделать – это снять нож и стружколом, который перед работой нужно открутить. Бывший в употреблении инструмент нужно очистить от загрязнителей, например смолы, лучше всего она удаляется при помощи бензина.

Чтобы осуществить заточку ножа строгательного и фуговального типа лучше пользоваться специализированными устройствами. Осуществляют процедуру также вручную, к тому же приспособление для заточки ножей фуганка можно собрать самостоятельно. При работе нужно соблюдать ряд правил, можно использовать несколько технологий. Независимо от того, каким вариантом заточки вы будете пользоваться, нужно максимально точно придерживаться инструкции. Иначе можно добиться некачественной работы инструмента, функциями которого не сможет воспользоваться на 100%. Если вы задумываетесь о том, как заточить ножи фуганка дома, то используйте обычные точильные камни, хотя идеальным вариантом будет выбор профессионального точильного станка с функцией охлаждения.

Самодельный станок для заточки ножей

Изготовление самодельных станковЧертеж устройства станка.

Например, очень часто можно столкнуться с необходимостью приведения в порядок только определенных инструментов. Это могут быть сверла, фрезы, пилы или же фуговальные ножи.

В каждом конкретном случае необходим отдельный подход. Самостоятельная сборка станка позволит сделать удобный агрегат для работы с определенными элементами.

Кроме всего прочего наличие точильных агрегатов существенно сэкономит расходы, направленные на покупку новых ножей либо на их восстановление в сторонних мастерских.

Если же необходимо профессионально точить перечисленные выше инструменты, тогда все-таки следует отдать предпочтение покупным устройствам. Они являются более продуманными и проработанными.

Кроме того покупка в магазине гарантирует то, что аппарат будет решать поставленные задачи продолжительный срок. Также следует вспомнить о степени автоматизации. Конечно, в профессиональных устройствах применяется электроника, которую изготовить в домашних условиях без должного опыта просто невозможно.

Вариант 1

Самодельный станок

Одним из вариантов создания подобного устройства является использование двигателя с абразивным кругом, наждаком либо приспособлением для заточки с зафиксированным в нем ножом.

Самодельный станок для заточки строгальных ножей.

Изготовить данный аппарат можно частично из алюминия, металла и дерева. При этом используются подшипники и направляющие, сделанные из подручных материалов, например, уголков трубы или др.

При ровной установке ножей их можно затачивать на большом абразивном бруске. Если такового нет в наличии, следует использовать наждачную бумагу, наклеенную на ровную поверхность.

В зависимости от требований к конечному результату, можно варьировать скорость данного процесса. При наличии выщерблин необходимо предварительно использовать ленточно-шлифовальную машину, а в завершающем этапе обработать инструмент абразивным бруском либо самодельным из наждачной бумаги.

Брусок крепится к пруту, который вставляется в петлю подвижного фиксатора, расположенного на другом стержне. Недостатком данной конструкции является «гуляющий» угол из-за отсутствия жесткой фиксации.

Установка ножа осуществляется посредством двух стальных пластин, закрепленных на неподвижной площадке. Ослабив крепеж вставляют лезвие и зажимают его. Затем регулируют высоту бруска так, чтобы был выставлен требуемый угол.

Вариант 2

Второй тип конструкции предусматривает подвижную площадку, а также магнитный держатель. Этот вариант лишен недостатков предыдущего агрегата. Неподвижной в данном устройстве оказывается рама с бруском, определяющая угол.

Нож, в свою очередь, устанавливается на подвижном столике. Выбор держателя остается за мастером. Можно использовать магнитный тип или обычный, из металлических платин и «барашков».

Важное требование к такому оборудованию – движение столика с режущим инструментом по строго горизонтальной поверхности. В качестве нее лучше всего использовать полимерную или мраморную столешницу

Принцип заточки ножей на станке.

Как видите, самому сделать станок для заточки ножей не так уж и сложно. Если возникают какие-либо проблемы, можно всегда воспользоваться помощью обучающих видео из интернета. При правильном соблюдении всех инструкций изготовить подобное оборудование сможет каждый.

История появления строгального инструмента

Начало развитию строгального оборудования положило появление ручного струга для срезания коры и рубанка. Постепенно габариты рубанка росли и в результате появились сначала ручной полуфуганок, а затем большой ручной фуганок и «медведка» — особо мощный ручной фуганок, для работы с которым требовалось уже 2 человека.

Обработка древесины в промышленных масштабах потребовала создания соответствующих станков. Известно что первый механизированный станок, предназначенный для выполнения строгальных операций был создан в 1770 году. Высота строгальной рамки с неподвижно закрепленным на ней резцом регулировалась специальным винтом, а подача заготовки осуществлялась при помощи кривошипно-реечного механизма, оснащенного ручкой.

В дальнейшем строгальную рамку заменили горизонтально расположенным вращающимся барабаном с двумя и более фрезами. Вращающийся вал крепился на станине. Изначально подача заготовки осуществлялась вручную, но со временем появился и автоматический механизм. Модернизация станка осуществлялась как добавлением режущих ножей, так и увеличением ширины и диаметра строгальных валов. В конечном итоге удалось достигнуть оптимального соотношения всех рабочих элементов станка, что позволило увеличить не только его производительность, но и добиться получения поверхности с высоким качеством обработки.

Заточка ножей фуганка

Ручной фуганок с древних времен и сейчас активно используется в столярной работе

И с тех же самых пор особое внимание уделяется такому мероприятию, как заточка ножей фуганка. Ведь только качественно отрегулируемый инструмент позволяет получить качественный продукт

Итак, заточка ножей фуганка своими руками начинается со снятия ножа вместе со стружколомом, который в последствии откручивают. После это с ножа смывают смолу и грязь, которая образовалась при работе. С такой задачей хорошо справляется бензин. После очистки ножа можно переходить непосредственно к заточке.

10,995 просмотров всего, 1 просмотров сегодня

Как правильно использовать станки для заточки ножей и оборудовать рабочее место

Для того чтобы правильно восстановить острие клинка, нужно знать, как точить ножи на точильном станке, и соблюдать некоторые правила:

1. Первое и главное условие – соблюдение и сохранение правильного угла заточки на протяжении всего периода работы. Для этого перед началом заточки следует надежно установить основание ножа по отношению к поверхности точильного бруска и следить, чтобы положение не изменялось.
2. Выполнять только плавные движения. Не рекомендуют точить инструмент резкими отрывистыми движениями, все действия должны быть плавными и скользящими, иначе вероятно появление микроскопических нарушений на острие, что отрицательно скажется на дальнейшем использовании ножа.
3. Изучить особенности применения брусков. Некоторые варианты точильных камней следует смочить мыльной водой или маслом, что необходимо для улучшения скольжения клинка в процессе заточки. Дополнительная смазка также помогает убрать пасту, образующуюся в результате смешивания микрочастиц камня и стали.

Для лучшего скольжения ножа в процессе заточки, точильный камень нужно смочить мыльной водой

Полезный совет! После использования станка для заточки ножниц, ножей или других инструментов абразив требуется протереть, чтобы снять с него все ненужные частицы. Перед применением нужно также протереть и заточенные лезвия, потому как на них сохраняются мелкие частицы сточенного металла.

Специалисты по заточке ножей не рекомендуют пробовать начинать самостоятельную заточку с дорогих ножей, лучше для начала потренироваться на запасном приборе. А также советуют использовать недорогой клинок перед основной работой. Во-первых, таким образом получится проверить точильный инструмент без опасения испортить дорогой нож, а во-вторых, эта простая манипуляция поможет приобрести некоторый опыт.

Перед использованием станка для заточки плоских ножей или любого другого типа приборов нужно подготовить оптимальное место для проведения работ, соответствующее технике безопасности. Например, при выполнении ручной заточки с применением каменного бруска требуется плотно закрепить на столе деревянную доску.

Нож не рекомендуется точить резкими движениями, все действия должны быть плавными

Брусок же каждый пользователь устанавливает исходя из личных предпочтений: он может быть расположен горизонтально или перпендикулярно положению мастера. Не следует во время работы стараться как можно сильнее прижимать основание ножа, движения должны быть поступательными или отрывистыми. Если выполнять все действия аккуратно, в результате удастся получить острый клинок, не имеющий каких-либо сколов, трещин или заусениц, а весь цикл заточки не займет больше 5-7 минут.

Отличие от рейсмуса

Также многие рассматривают, в чем заключается отличие от рейсмуса. Рассматривая рейсмус и фуганок следует учитывать, что первый вариант предназначается для нанесения параллельных линий на поверхность. Оба варианта могут проводить обработку дерева, среди особенностей следует учитывать следующие моменты:

1. Плоские поверхности можно получить рейсмусом, однако оборудование предназначено для финишной обработки.
2. Оба инструмента работают исключительно в связке. Фуганок предназначен для подготовки, второй окончательной обработки.

В целом можно сказать, что отличий довольно много. При этом конструктивные элементы отличаются несущественно, но рейсмус позволяет снизить степень шероховатости поверхностного слоя.

Приспособление для заточки из деревянных брусков

Простым приспособлением для затачивания ножей является инструмент, состоящий из пары деревянных реек и пары брусков с абразивом, с одинаковыми геометрическими размерами.

Деревянные рейки стоит подвергнуть тщательной шлифовке абразивными шкурками. Затем, после нанесения вспомогательной разметки, зависящей от угла заточки ножа, сделать пропилы на глубину 15 мм. В получившиеся отверстия вставить наждачные бруски таким образом, чтобы каждый паз совпал, после чего закрепить их болтами. Для придания точильному устройству большей устойчивости, нижнюю часть поверхности можно проложить куском резины.

Виды приспособлений для затачивания режущего инструмента различны и каждый мастер сможет остановить свой выбор на том ручном станке, который будет удовлетворять в полной мере именно его потребности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Заточить тупой нож без похода в мастерскую и лишней траты денег можно самостоятельно — потребуется шлифовальный камень и твердая рука. Сложность в том, что человеку без опыта нелегко выдержать угол наклона лезвия по отношению к абразивному бруску, а без этого нож можно испортить: погнуть, искривить или затупить еще сильнее.

Восстанавливать остроту режущей кромки удобнее устройством, которое несложно сделать за 2 часа из подручных материалов — тех остатков, что можно обнаружить на балконе, в гараже или сарае. Точилка для ножей своими руками может представлять собой как примитивную систему, так и сложный функциональный агрегат.

Что это такое?

Режущим органом любого строгального станка по дереву является ножевой вал с 2, 3 или 4 ножами. Его конструкция одинакова для любого станка, фуговального или рейсмусового. Это позволило объединить обе функции в одном агрегате, который называется фуговально-рейсмусовый станок.

Он работает в две стороны — сверху это обычный строгальный станок, но, если подавать заготовку с противоположной стороны под рабочим столом, агрегат работает как рейсмус. Такая конструкция компактна и полностью обеспечивает обе функции. Сначала обрабатывается одна плоскость (или кромка), затем ее подают с противоположной стороны обработанной пластью вниз.

Механизм протяжки захватывает заготовку и проводит ее под ножевым валом, который снимет стружку на заданную толщину. Возможность использования одного универсального агрегата вместо двух станков дает возможность полноценной работы в условиях ограниченного пространства. качество поверхностей соответствует всем техническим требованиям, соответствующим классу станка.
