Профили для гипсокартона: виды, размеры, как крепить и рассчитывать

Мастер-класс. Как резать профиль для гипсокартона самостоятельно

Итак, ознакомимся с процессом резки гипсокартонных профилей. Для начала отметим, что многие для этих целей используют ножницы по металлу, так как считают применение болгарки слишком сложным либо трудоемким. Однако люди, у которых имеется некоторый опыт работы с гипсокартонными конструкциями, так не думают.

Каково же главное преимущество применения болгарки для резки металлопрофиля? Прежде всего, это то, что геометрия изделия после разки остается той же, в то время как после ножницы по металлу профиль попросту деформируется (в той или иной мере).

Более того, даже если вы будете стараться работать ножницами по металлу с предельной аккуратностью, торец в итоге в любом случае будет слегка поврежденным. Это, безусловно, некритично, ведь дефект всегда можно исправить с помощью пассатижей. Но для этого потребуется дополнительное время.

Более того, так вы будете резать медленнее. Изделия придется переворачивать, чтобы выполнить надрезы с обеих сторон, а затем разогнуть и разрезать. С использованием болгарки скорость работы заметно увеличивается, в особенности, если вам необходимо сразу много однотипных заготовок для той или иной конструкции.

Каким должен быть инструмент?

Отдельного внимания заслуживает инструмент, который будет использоваться для резки профиля. К примеру, неплохо себя покажет болгарка (углошлифовальная машинка), мощность которой составляет 650 Ватт, а также отрезные диски для металла, имеющие минимальную толщину (от 0,1 до 1,5 сантиметра). Благодаря подобному сочетанию, металл будет проходиться быстро и без каких-либо особых усилий. Что характерно, чем меньшей будет толщина диска, тем легче вам будет резать изделие.

Однако есть у данного способа и свои недостатки. Так, если работы будут производиться в квартире, то близ расположенные предметы придется защищать от горячих опилок и искр. А в некоторых случаях попросту не хватает свободного места. Наконец, «почитатели» звука работающей болгарки – речь идет о соседях – сразу же объявятся, дабы лично сообщить вам об этом.

Технология монтажа профиля

Для монтажа профилей в соответствии с разработанной ранее схемой потребуются:

дрель (перфоратор);
шуруповерт;
саморезы;
инструменты для разметки;
просекатель – инструмент для быстрого скрепления металлических профилей между собой;
дополнительные элементы: подвесы (перфорированные для стен, анкерные для потолка), соединители (одноуровневые и двухуровневые), удлинители, позволяющие быстро увеличить длину профиля.

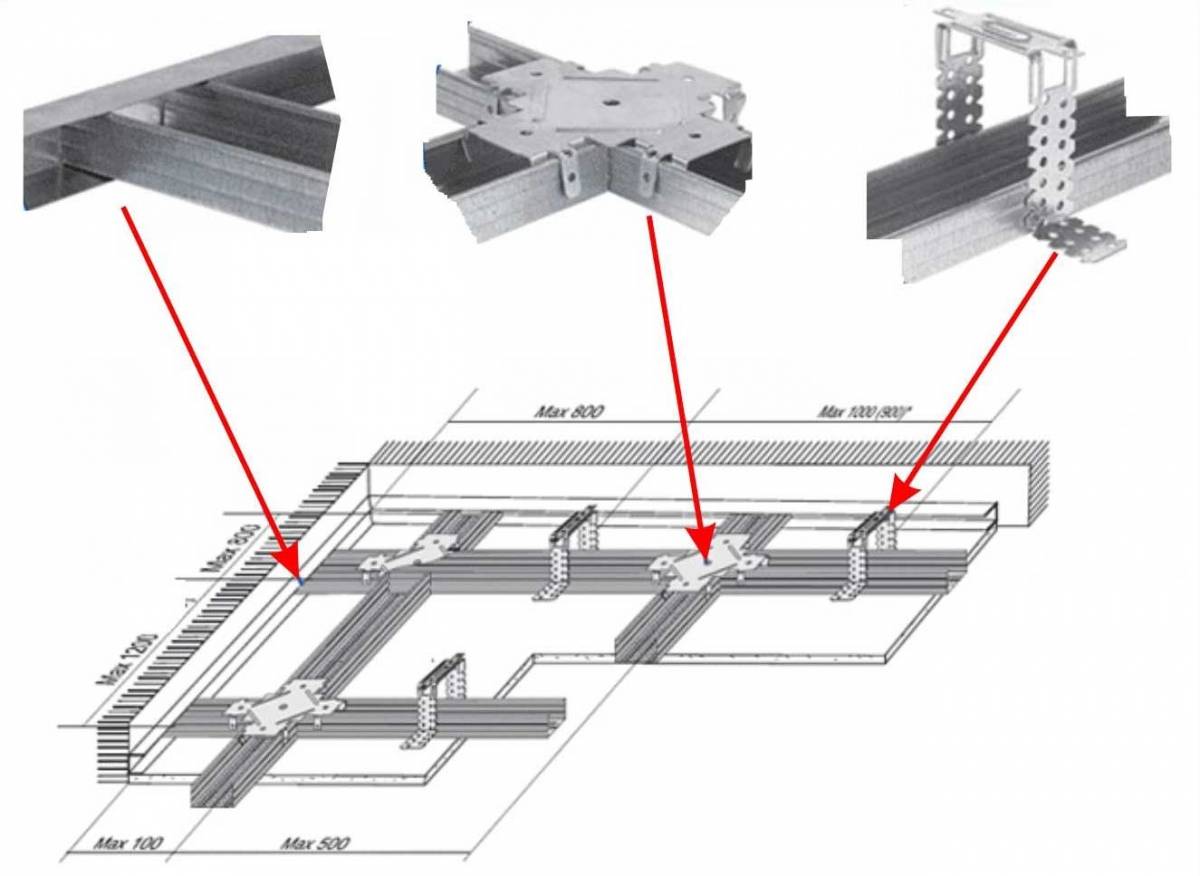

Общая схема сооружения каркаса следующая:

на стену (потолок и так далее) наносится разметка расположения профилей;
для каждого профиля определяются места фиксации (рекомендовано на расстоянии 60 см);
просверливаются отверстия;
вставляются дюбели;
фиксируются подвесы;
на подвесы закрепляются профили.

Подробнее о правилах и последовательности сооружении каркаса для гипсокартона, смотрите на видео.

Правильно подобранные и установленные профили могут прослужить несколько десятилетий без какого-либо дополнительного обслуживания.

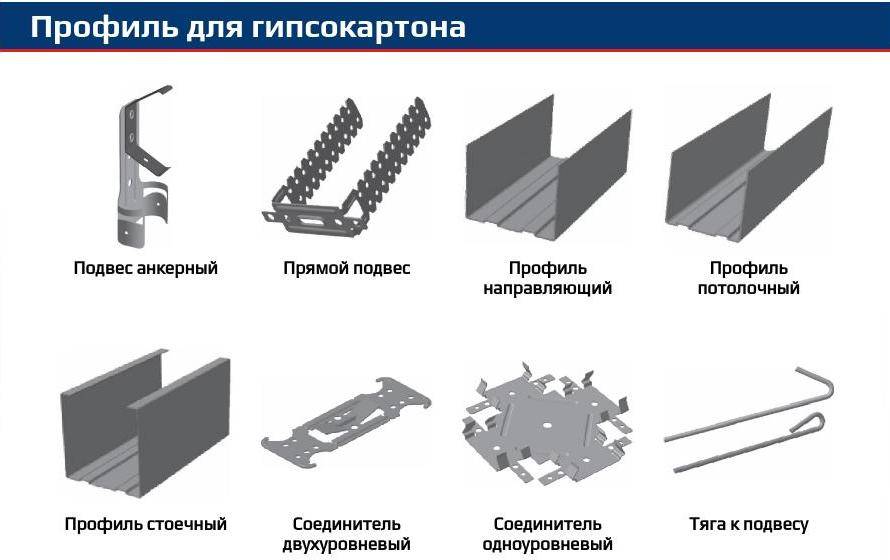

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Подвесы
Тяги
Кронштейны

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Параметры крепления гипсокартона

С гипсокартоном работает множество человек, как специалистов, так и новичков. Если первые из-за своего опыты знают, например, какое можно сделать расстояние между профилем, а какое делать лучше не стоит, чтобы не испортить конструкцию. Новичкам же такие подробности не известны, так как они раньше с гипсокартоном не работали. Но мы решили это исправить и выпустить отдельную статью, где расскажем про все параметры и цифры, которые необходимо соблюдать при создании изделий из гипсокартона.

Конечно, это не обязательные значения, которые нужно соблюдать абсолютно точно, но придерживаться к ним все же стоит. Есть и специалисты, которые работают, не знаю этих данных, причем, работу они проводят достаточно качественную, поэтому мы расскажем в основном о видах материалов, их области применения, как правильно устанавливать. Какие-то советы, которые подходят для одного вида гипсокартона, не подойдут для другого.

Если вы решили основательно подходить к изучению тематики гипсокартона, перед тем, как начать с ним работать, то советуем прочитать про инструменты для гипсокартона. Также, в зависимости от формы, назначения и особенностей конструкции из гипсокартона, которые вы будет возводить, необходимо варьировать и параметры крепления, расстояния установки, максимального веса профилей, саморезов, листов гипсокартона и всех остальных материалов.

Большинство конструкций, которые возводятся из гипсокартона, изготавливаются на каркасе, который может содержать, как металлические, так и деревянные рейки профиля. Поэтому расстояние крепления металлического профиля может несколько отличаться от расстояния крепления деревянного профиля. К каждому отдельному случаю необходимо подбирать индивидуальные параметры и решения, но мы опишем основные, общепринятые среди специалистов нормы, которых стоит придерживаться при работе с гипсокартоном и изделиями из него.

О чем эта статья

Особенности листов гипсокартона

Гипсокартоновые листы или ГКЛ применяются во многих сферах при проведении ремонтно-строительных работ, таких как:

Классический вариант гипсокартона – это лист, изготовленный прессованием, с сердцевиной из гипса и картоном для облицовки. Гипсокартон классифицируется по назначению.

Стеновым. Изготавливается бело-серым цветом, толщиной 12,5 миллиметров. Цена их меньше, чем остальных видов гипсокартонных листов. Используется при:

ремонте и устройстве стен или межкомнатных перегородок;
создании ниш;
изготовлении полок;
оформлении подвесных конструкций.

Потолочным. Отличается меньшей толщиной, не более 9,5 миллиметров, что значительно облегчает монтируемую конструкцию. Используется:

для обшивки потолка;
для создания многоуровневых конструкций;
при создании арок и прочих криволинейных конструкций.

Арочным. Имеет наименьшую толщину из аналогичных материалов, не более 6,5 миллиметров. Применяется при создании различных радиусных конструкций разной кривизны.
Влагостойким. Маркируется как ГКЛВ, внешние листы окрашены зеленым цветом. Материал почти не впитывает влагу, поэтому он используется при отделке ванной комнаты, туалетов и прочих помещений, где влажность воздуха повышена.
Огнестойким. ГКЛО имеет поверхность красного цвета. Отличается армированной внутренней структурой, что придает материалу стойкость к огню и большой температуре.
Фасадным. Листы гипсокартона с обеих сторон покрываются стекловолокном. Стандартная толщина их 12,5 миллиметров, поверхность окрашена в ярко-желтый цвет.
С утеплителем. Представляет собой модификацию стандартного листа, к которому клеем прикрепляется пенополистирольный блок. Толщина слоя утеплителя может быть до 60 миллиметров, отделанные ими стены имеют высочайшие изоляционные параметры.
С покрытием из винила. Это современное решение с повышенной универсальностью отделочного материала. На одной стороне листа существует декорированное виниловое покрытие. При поставке в комплекте к ГКЛ входят универсальные профили и такой же расцветки элементы для стыковки листов, что позволяет монтаж стен производить с уже готовыми решениями по цвету.

Листы гипсокартона могут быть:

Шириной свыше 60 сантиметров.
Длиной свыше 2,5 метров.

Особенности гипсокартонных листов определяют и разный способ их крепления своим руками.

Крепежная фурнитура

Саморезы «блошка»

Для фиксации стоек и направляющих друг к другу, установки листов требуются метизы определенного вида. Металлические детали крепят между собой саморезом «блошка» или «клоп». Эти метизы длиной 11 и 16 мм имеют выпуклую шляпку и самонарезающую резьбу. Удобны тем, что не нужно предварительно просверливать отверстие.

Другие виды крепежа:

Саморезы по металлу с мелкой резьбой длиной 25 мм. Их применяют для монтажа листов г/картона к металлической поверхности. Длину 45 – 60 мм берут, если одновременно устанавливают 2 листа.
Саморезы, имеющие дополнительную пресс-шайбу. Выпускают прокалывающие и сверлящего вида, применяют для любых сочетаний материалов.
Потолочный клин-анкер. Ставят при фиксации подвесов анкерного типа.

Пластиковые дюбели с забивным или закручивающимся саморезом (берут длину 25 – 40 мм) используют для фиксации в плиту перекрытия или стену.

Первая технология – профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения деталей при монтаже каркаса на стену.

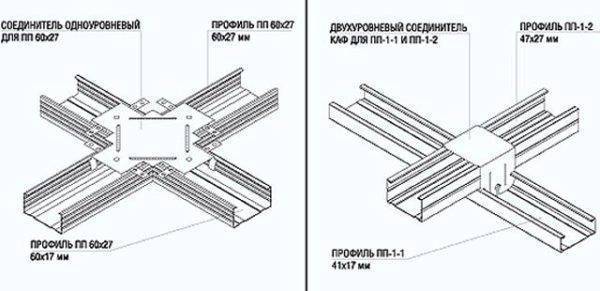

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители	Применяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
“Краб” – одноуровневый соединитель	Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель	Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель	Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться

На каком профиле можно фиксировать гипсокартон

Для удобства монтажа можно использовать профиль для стены из гипсокартона, который бывает четырех видов:

Два из них применяются для монтажа каркаса на стенах и для изготовления перегородок.
Два — для устройства каркаса на потолке.

Стандартная длина элементов составляет три или четыре метра. Толщина используемого для их изготовления металла — от 0,4 до 0,8 миллиметров. Оптимальный вариант при толщине профиля не менее 0,55 миллиметров. Кроме этого используются два типа элементов для отделки гипсокартонных поверхностей.

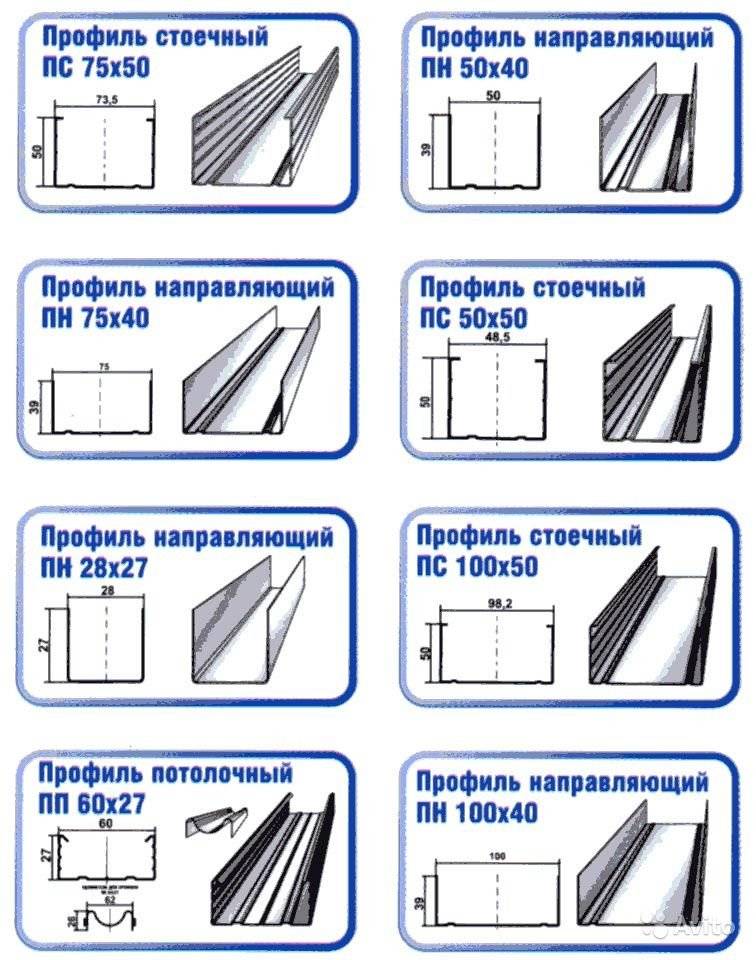

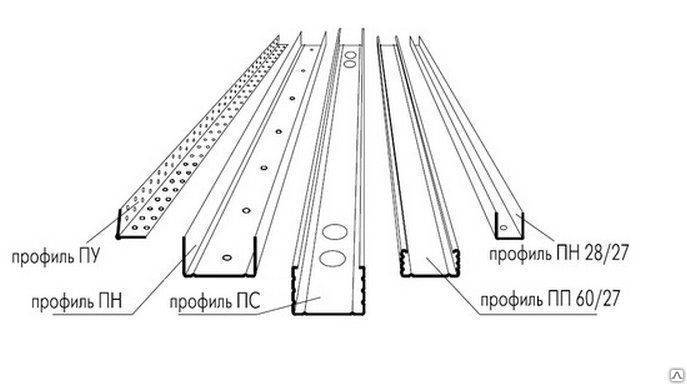

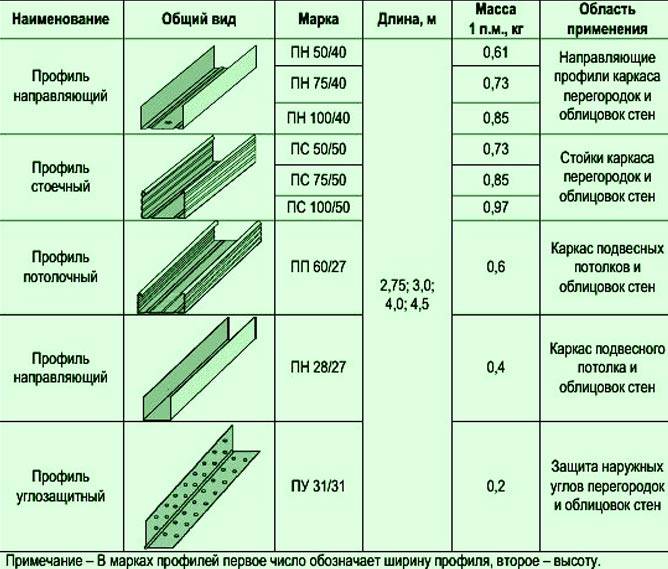

По назначению профили бывают:

Стоечные или ПС. Имеют С-образную форму с продольными желобками. Основание элемента – «спинка», ширина ее колеблется в пределах 50-100 миллиметров, а боковины – «полки», их размер всегда 50 миллиметров, применяются для монтажа перегородок и облицовки помещения. Используется при монтаже вертикальных стоек.
Направляющие или ПН. Изготавливаются П-образной формы с размерами:

40 миллиметров ширина полок, всегда постоянная;
от 50 до 100 миллиметров, размеры основания.

Применяются при создании перегородок и стенового каркаса. При монтаже фиксируется к потолку и полу, создавая жесткую раму для основной конструкции.

Потолочные или ПП, с размерами: 60х27 миллиметров, имеют три одинаковые продольные канавки. Используются для устройства подвесной конструкции.
Потолочные направляющие или ПНП, их размеры: 28х27 миллиметров. Применяются для монтажа каркасов на потолках и как вертикальный элемент для стен.
Угловые или ПУ, размеры, которые: 31х31, 25х25 миллиметров. Используется для укрепления углов. Изготавливаются внешними или внутренними, которые отличаются параметрами и назначением.

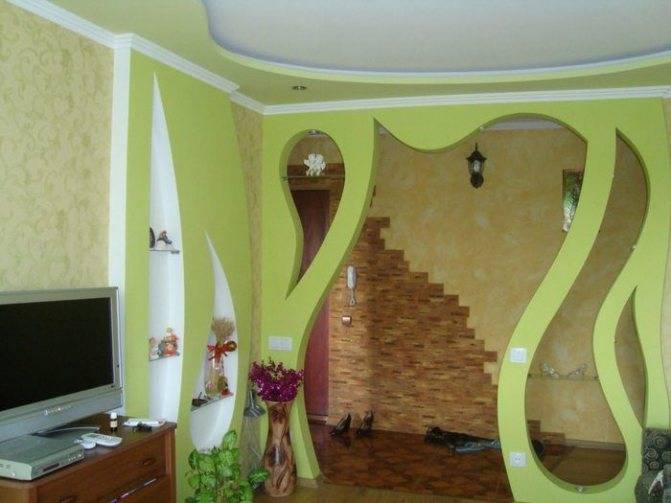

Арочные или ПА имеют выгнутую или выпуклую форму. Служат для оформления дверных проемов арочного типа и создания сложных подвесных конструкций волнообразной формы.

Профили для монтажа гипсокартона

В качестве дополнительных элементов используются:

Соединительная муфта, для увеличения длины ПП профилей.
Краб выполнен крестообразной формы и применяется в местах пересечения профильных элементов, как на фото, что увеличивает прочность конструкции. Двухуровневый краб монтируется на ПП верхнего уровня и прочно фиксирует металлический профиль нижнего уровня.

Соединение профилей крабом

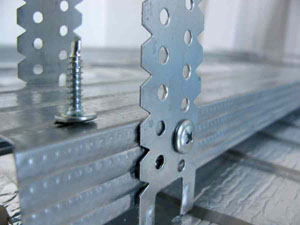

Прямой подвесной элемент крепится к поверхности, и сгибается по специальным линиям. Затем в П-образный проем устанавливаются и фиксируются профили. Излишки «ушек» аккуратно отгибаются или отрезаются.

Совет: При использовании такого крепежного элемента, необходимо, чтобы подпотолочное пространство было не более 6 сантиметров.

Зажимы и тяги анкерных подвесок. С их помощью можно производить регулировку высоты межпотолочного пространства в пределах от 25 до 100 сантиметров. Опорная часть элемента обеспечивает стабильное расположение ПП.

Как выбрать метизы для монтажа профилей

Метизы для фиксации направляющих и подвесов должны выбираться от типа поверхностей, для которых они предназначены.

Для стен и потолка из бетона, профиль или подвесы анкерные фиксируются дюбелями, размеры которых 6х60 или 6х40 миллиметров, что зависит от качества поверхностей.
На основы из дерева для крепежа используются шурупы, размерами 6х70, 6х80 миллиметров.
Все металлические элементы конструкции, такие как: подвесы прямые к потолочным профилям, профили стоечные к направляющим, муфты соединительные, крабы, фиксировать между собой лучше саморезами с заостренным концом, размерами 3,5х11 миллиметров.
Гипсокартон крепится к металлическим профилям саморезами с мелкой резьбой 3,5х25 миллиметра, изготовленными из оцинкованной стали. В этом случае выполнять предварительно никакого отверстия не стоит.
Направляющие профиля для изготовления стоек к потолку из гипсокарта можно фиксировать специальными раскрывающимися дюбелями, обеспечивающими надежное крепление.

Какие инструменты нужны при монтаже профильных элементов

Профиль для стен из гипсокартона крепится на:

Прямые подвесы.
Анкерные подвесы.
Соединители «краб».

Для монтажа каркаса и укладки утепления понадобится подготовить:

Перфоратор, для сверления отверстий под установку дюбелей.
Шуруповерт.
Электродрель со специальной насадкой для фиксации гипсокартона.
Отвертка.
Скреппрофиль или просекатель.
Рашпиль.
Электролобзик.
Кусачки.
Уровень строительный с магнитной стороной.
Уровень водяной.
Уровень лазерный.
Чоклайн или малярный шнур.
Синьку.
Отвес.
Металлический или деревянный угольник.
Дюбеля и сверла к ним, диаметром 6 миллиметров.
Саморезы, диаметром 4 миллиметра.
Для резки профиля ножницы по металлу.
Двухсторонний скотч.
Защитные перчатки.
Маска для защиты лица при работе с утеплителем.

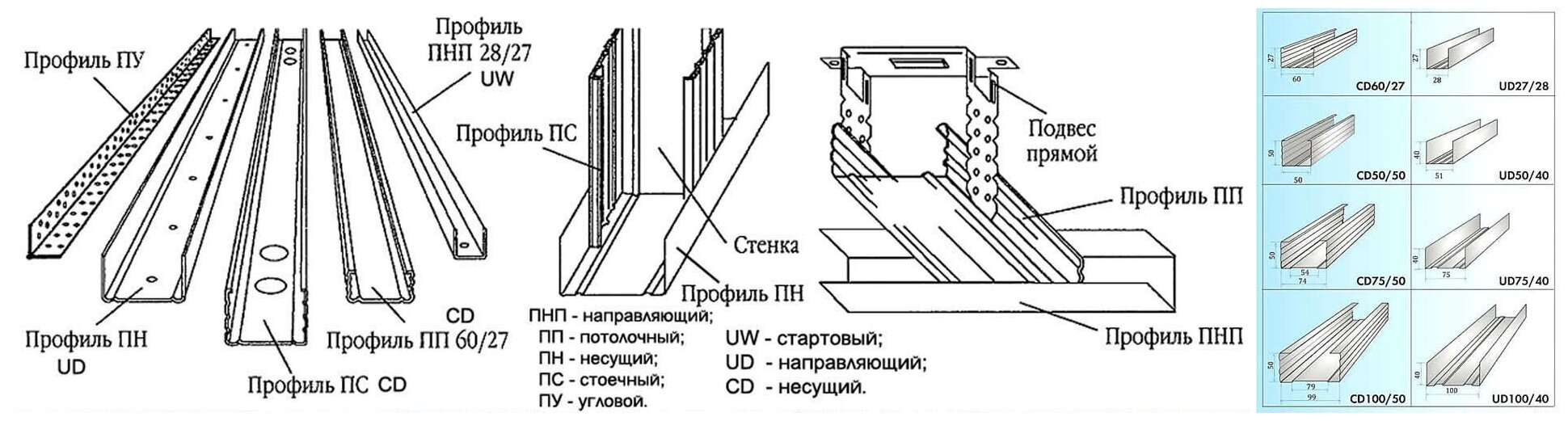

Виды профилей и их назначение

В конструкции каркаса перегородок различают вертикальные и горизонтальные элементы, а на потолке и стенах — продольные и направляющие. По маркировке Knauf есть изделия CD, CW, UD, UW. Первая литера говорит о принадлежности к группе, например, C — для стоек, U — для обвязки. Вторая буква говорит о варианте применения. W ставят при обустройстве перегородок, а D — при облицовке потолков и вертикальных поверхностей.

Отечественное обозначение отличается:

ПН — обвязочный профиль по периметру при установке перегородочного каркаса (CW);
ПС — стоечные элементы (UW);
ПП — погонаж потолочный под листы г/картона (CD);
ПНП — металлопрофиль для крепления торцов потолочного профиля (UD).

Потолочный профиль

Относится к самой востребованной категории для установки потолочного гипсокартона. Схему рассчитывают так, чтобы сделать отходы листов минимальными.

Размеры ПП профиля (CD):

длиной выпускают в диапазоне 2500 – 4000 мм, самые ходовые — 3000 и 4000 мм;
ширина основания — 60 мм;
боковая полка по высоте — 27 мм.

При монтаже концы заводят в обвязку из направляющего элемента по периметру стен. К потолку фиксируют с помощью подвесов (скоб) так, чтобы в итоге получить ровную плоскость в едином уровне для установки листового материала.

Направляющий профиль потолка

Устанавливают по периметру стен в одном уровне на высоте крепления потолочных профилей под гипсокартон. В итоге получают своеобразную продольную щель для фиксации в ней торцов потолочных прогонов.

Размеры направляющего металлопрофиля (UD) для крепления продольных потолочных профилей:

длина изделий 3000 и 4000 мм;
высота по боку — 28 мм;
ширина основания (к стене) — 27 мм;
толщина металла бывает 0,4 – 0,6 мм (зависит от изготовителя).

Профили для возведения перегородок

По конфигурации профили категории с буквой W (CW, UW) для отдельных стен и перегородок повторяют форму изделий с маркировкой D (CD, UD), но отличаются поперечными габаритами, чтобы увеличить прочность каркаса.

Модель UW ставят в качестве обвязки на пол, потолок, соседнюю стену для увеличения жесткости стоек. Планки служат направляющим элементом, чтобы установить вертикальный профиль для ГКЛ, размеры которого варьируются:

длина погонажа — 3000 и 4000 мм;
ширина основы 50, 65, 75, 100 мм;
высота по боку — 40 мм;
металл толщиной 0,4 – 0,6 мм.

Стойки CW выпускают размерами:

длиной 3000, 4000 мм;
ширина повторяет размер обвязки — 50, 65, 75, 100 мм;
боковая часть размером 50 мм.

В каждом элементе на всей протяженности предусмотрены квадратные отверстия в форме буквы Н. Они предназначены для прокладки коммуникаций (проводов) сквозь перегородки.

Арочные профили

На протяжении таких полос предусмотрены краевые разрезы, чтобы сгибать погонаж в форме арки. Края листов г/картона в форме дуги или окружности также крепят к основе, поэтому такая опора имеет значение для жесткости. С их применением можно установить арочные полки в стене. Различают вогнутые и выпуклые разновидности полос.

Размеры гипсокартонного профиля:

вогнутые модели позволяют обеспечить радиус 500 – 5000 мм;
выпуклые ставят на радиусы 1000 – 5000 мм.

Длиной арочные варианты выпускают 2600 – 4000 мм. Концы профилей также фиксируют в обвязочные полосы, чтобы обеспечить прочность крепления в качестве основы под арку.

К этой категории конструкций относят и волнистые изгибы многоярусного гипсокартонного потолка. Там используют арочные профили для оформления округлых элементов.

Дополнительные аксессуары

Обрешетку под г/картон можно собрать с помощью вспомогательных деталей. Распространенным является CD удлинитель. Этот элемент применяют для стыковки одноименного профиля. Концы вставляют внутрь детали с двух сторон и фиксируют саморезами.

Другие дополнительные аксессуары:

двухуровневый стыковочный элемент продается в разложенном виде, затем его сгибают в п-образной форме, используют для стыковки перпендикулярных стоек;
краб применяют для крестового соединения CD профилей;
прямой подвес для потолочных и стеновых прогонов в виде перфорированной продольной пластины, которую сгибают в виде буквы П;
анкер для понижения гипсокартонного потолка ставят, если подвеса недостаточно по длине;
удлинитель для стыкования несущих элементов.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Виды профилей для гипсокартона и их назначение: основная классификация

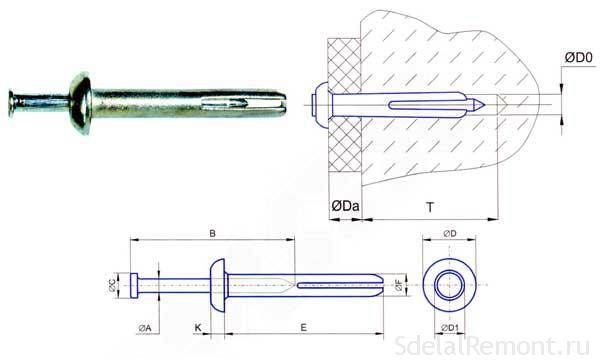

Что такое дюбель-клин металлический

Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».

Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.

По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.

Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.

Видео:

Особенности применения клин анкера

Анкер-клин производится из стали с оцинковкой или нержавеющего материала. Применяется углеродная сталь, покрывается цинком белого или желтого цвета. На головке анкера поставлен знак производителя с указанием плотности применяемого металла.

Анкер-клин производится в виде металлического стержня. На одном конце есть стопорная шляпка, а с другой клинообразный распорный концевик. При монтировании в проделанное отверстие ставится анкер и молотком забивается подвижная его часть. При этом клинья расходятся в разные стороны, тем самым фиксируя крепежный элемент в потолке. Анкер-клин отличается особой надежностью крепления к основанию.

Факторы, влияющие на прочность конструкции

Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:

Анкер-клин вбивается в основание, не имеющее пустот. Таким образом появляется прочность крепления.
При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
Если на основание, в которое вмонтирован анкер-клин постоянно идет давление (движение, вибрация), в скором времени клин вырвется наружу.
Если над поверхностью осталась подвижная часть – стержень, это значит, что анкер полностью не раскрылся. При этом срок службы ограничен.
Недопустимо попадание на крепеж химических растворов. Они разрушат крепежный элемент.

Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:

Наименование	6/40	6/60
Диаметр анкер клина, мм.	6	6
Длина анкер клина, мм.	40	60
Maxтолщина фиксируемого материала, мм.	5	8
Диаметр сверла для отверстия, мм.	6	6
Minглубина отверстия для анкера, мм.	45	65
Вырывающая сила minКН из бетона В25	3.60	5
Вес 1000 шт, кг.	10.70	16.05

Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.

https://youtube.com/watch?v=E240AReKDK8

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

стоечные;
направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

UD – это направляющие потолочные;
CW – изделия перегородочные стоечные;
UW – перегородочные направляющие;
CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность. Оптимальный вариант и для сооружения стеновых каркасов.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами, CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Для стен
Для потолка

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

Профиль для обшивки плоскости
Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

Плоскими
Угловыми
В форме швеллера

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
Стоечные профили CW в зависимости от назначения имеют размеры:
- 48,8х3000х50
- 73,8х3000х50
- 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Утеплитель

Распространенными видами теплоизоляции под являются минеральная вата, пенопласт и эковата. Пенопласт удобен для монтажа, имеет хорошие технические характеристики, но обладает низкой паропроницаемостью и служит не более 15 лет. Минвату следует брать в виде полужестких плит, поскольку рулонная со временем может сползти. Для эковаты требуется спецоборудование и ее целесообразно применять для внутреннего утепления сухих помещений.

Утеплитель укладывают тремя способами.

Наклеивание на стену перед монтажом обрешетки.
Укладка между стойками обрешетки.
Сначала выполняется второй вариант монтажа, после чего сверху производится перпендикулярная установка следующей обрешетки с укладкой между профилями следующего слоя утеплителя. Способ является самым дорогим, но эффективным, поскольку стыки между плитами теплоизоляции перекрываются верхним слоем.

Утеплитель удерживается профилями, клеем или пластиковыми грибками.

Расчёт количества направляющих для стен и потолка

Перед походом в магазин рекомендуется рассчитать точное количество необходимого материала для потолка и стен. Для стен используется формула (Д+В)*2*1,2:3, где:

Д — длина;
В — высота;
1,2 — коэффициент поправки;
3 — длина профиля

Пример: (4+2,5)*2*1,2:3=5,2. Получается число необходимых профилей, его всегда округляют в большую сторону.

Для потолка применяется другая формула Д:60*1,2. Длина помещения делится на 60 см, умножается на поправочный коэффициент. Если взять значения из предыдущего примера, получается 400:60*1,2=8. Получаем число необходимых профилей для потолка.

Благодаря изучению особенностей и назначения профилей можно самостоятельно выбрать подходящий материал, а применение формулы позволит приобрести нужное количество.

Какие бывают профили для гипсокартона и как их выбирать?
