Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

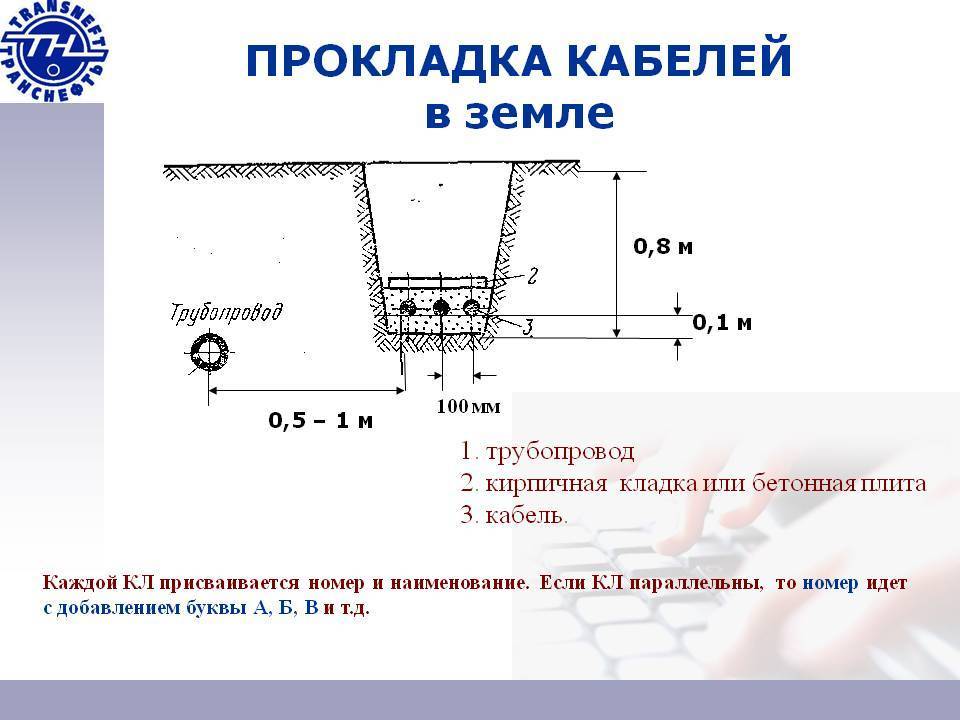

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

• После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
• В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
• Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
• Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Этапы прокладки кабеля в траншее

Технология прокладки кабеля в траншею состоит из нескольких основных пунктов, ко всем видам работ предъявляются строгие требования, которых нужно четко придерживаться. Чтобы понять, как нужно правильно укладывать подземные магистрали, стоит детально изучить все этапы этого процесса.

Прокладка кабелей под землей состоит из таких этапов:

• Выбор подходящего для прокладки магистрали места;
• Подготовительные работы в траншее;
• Выбор кабеля, который будет прокладываться под землей;
• Непосредственно укладка магистрали;
• Выполнение защитных работ, создание сигнальной ленты для обозначения места прокладки;
• Тестирование линии на утечку тока.

Все эти этапы стоит выполнять в соответствии с правилами, которые указаны в СНиПе и учете ПУЭ.

Существуют четкие требования ко всем подобным системам электропередач, они помогут создать качественную и полностью безопасную для людей и окружающей среды магистраль.

Рассмотрим подробнее каждый этап укладки кабелей под землей.

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Практика укладки кабеля

Расписали нормы, теперь читателям наверняка интересно, как методики реализуются практически. Глубина траншеи прокладки кабеля выдерживается частниками ориентировочно, инструментом послужит лопата. Предприятия используют тракторы, снабженные бороной (фрезой), бульдозеры (снятие широкого слоя). Кабель немного змеится, идет легкой волной. Помогает компенсировать температурные изменения по временам года. Стараются положить сразу большой отрез:

1. Вдоль трассы монтируется система роликов, повторяющая изгибы криворукого машиниста бульдозера.
2. Под шоссе, оврагами ведется горизонтальное бурение с выходом кабельного канала на ту сторону. Внутрь прокладываются трубы ПНД. Некоторые типы кабеля можно непосредственно кидать на дно (сетчатый экран).
3. Иногда используются бетонные блоки, служащие каналами.

Типовой проект показывает последовательность действий. Допустим, прокладка кабеля в траншее внутрь трубы ведется протяжкой троса лебедкой. Натяжение не превышает 30 Н/кв. мм алюминиевых и 50 Н/кв. мм медных жил. Берется сечение чистого металла, площадь оплетки отбрасывают. Оценивается длина протягиваемого лебедкой отрезка кабеля, вычисляются, согласно коэффициентам, силы трения, нагрузка. Типичные примеры цифр:

• Коэффициент трения при движении по роликам – 0,2-0,3
• При протягивании в бетонный короб – 0,4-0,6.
• При протаскивании внутрь ПНД трубы определяется методикой (снижая коэффициент, используют смазку, масло, воду). Колеблется в пределах 0,1 – 0,25.

Нагрузка трех сплетенных кабелей высчитывается соотношением, будто тянется один. Никто неспособен гарантировать, что длина элементов в точности одинакова. На практике и достичь сложно. Радиус скругления одиночного кабеля должен быть выше 15 диаметров внешней изоляции. Для трехжильных – 12. Недостаточно выучить типы траншей прокладки кабеля, прочитать ПУЭ. Потребуется изучить многие нормы, стандарты, правила, предписания.

Прокладка взаиморезервируемых кабелей траншеей по ПУЭ вроде не запрещается. Но вводная части говорит: линии в одном рукаве монтировать запрещено. При форс-мажорном случае может наступить одновременный выход из строя той и другой линии (расплавит дугой). Первопричина, по которой совместная укладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как нужно пользоваться документами. Целиком случаи жизни советами не снабдишь. Примеры взяты практические, проекты реализованы, сданы в эксплуатацию. Слишком сильно лазейками пользоваться в законе не следует. Вдруг, изменятся!

Технология ремонта оболочки кабеля с использованием термоусаживаемой манжеты

Б.1 Для ремонта оболочек кабелей рекомендуется использовать термоусаживаемые манжеты различных размеров в зависимости от наружного диаметра ремонтируемого кабеля. В таблице Б.1 приведены основные данные и обозначение манжет.

Таблица Б.1

Наружный диаметр ремонтируемого кабеля, мм	Внутренний диаметр манжеты, мм
до усадки Da, мин.	после свободной усадки Db, макс.
От 17 до 32	54	15
от 24 до 50	86	21
от 31 до 65	108	27
от 33 до 86	144	28
Примечание — Манжету выбирают по размерам такой, чтобы после усадки на кабель ее внутренний диаметр был в пределах от (Db+15 % Db) до (D-20 % Da); где Db — внутренний диаметр манжеты после свободной усадки, Da — внутренний диаметр манжеты до усадки. Допускается использовать равноценные по качеству термоусаживаемые манжеты других производителей.

Б.2 Определяют границу места ремонта оболочки кабеля (минимум по 100 мм в обе стороны от краев дефекта по длине кабеля).

Б.З Поверхность оболочки в месте ремонта следует зачистить шкуркой и обезжирить ацетоном (допускается применение авиационного бензина, нефраса или уайт-спирита).

Б.4 Из комплекта ремонтной термоусаживаемой манжеты необходимо взять замок и ножовкой по металлу отрезать от него по прорезям участок длиной, приблизительно равной длине места ремонта оболочки кабеля (место разреза зачистить напильником от острых кромок и заусенцев). От самой манжеты отрезать участок такой же длины, как длина замка.

Б.5 Снять с отрезанного участка термоусаживаемой манжеты защитную пленку, обернуть манжету вокруг ремонтируемого кабеля таким образом, чтобы адгезивный подслой (клеевой состав) манжеты примыкал к оболочке кабеля, надвинуть на приливы манжеты замок.

Б.6 Расположить середину манжеты в центре поврежденного места оболочки. Замок манжеты должен располагаться на кабеле со стороны, противоположной повреждению. Легким пламенем газовой горелки начать прогрев манжеты с середины со стороны, противоположной замку. Перемещая пламя газовой горелки вдоль и по периметру манжеты, добиться ее осаживания на кабель, при этом необходимо следить, чтобы не было перегрева манжеты.

Б.7 После полного прилегания манжеты к оболочке кабеля необходимо дополнительно прогреть зону вблизи замка манжеты. При правильной усадке манжеты после прогрева из-под концов манжеты на оболочку кабеля должен выдавиться в виде ровных валиков клеевой состав.

Б.8 После усадки необходимо дать манжете остыть до температуры ниже 35 °C. До остывания любые механические воздействия на место ремонта не допускаются.

Приложение В (рекомендуемое)

Как проложить кабель под дорогой и какие требования нужно учитывать

Прокладка кабелей в траншее, самое интересное.

А вот теперь, самое интересное — практика. Итак, Вы получили проектную документацию на прокладку кабеля в траншее

В первую очередь, обращаем внимание – есть ли штамп «В производство работ». Если нет – идем к заказчику или генеральному подрядчику и требуем поставить штамп. Затем смотрим – согласована ли документация с инженерными службами предприятия или города (водоканал, газовики, электрики, электрохимзащита)

Вообще, такие действия, должен проводить заказчик

Затем смотрим – согласована ли документация с инженерными службами предприятия или города (водоканал, газовики, электрики, электрохимзащита). Вообще, такие действия, должен проводить заказчик.

Но, как правило, это ложится на плечи подрядчика. Если согласований нет, берем ноги в руки и носимся по вышеназванным организациям. Сразу хочу сказать, за один день провести согласовательные действия, не получится. Дело в том, что по закону подлости, согласующие конторы, находятся в разных концах населенного пункта. Для согласования, выделено всего 1 – 2 дня в неделю. И, по злому року, дни приема совпадают во всех конторах.

После окончания согласования проектной документации с инженерными службами, Вам необходимо разработать ППР (проект производства работ). Это если, заказчик потребует. Чаще, как показывает практика, он не требуется.

Организация временного электроснабжения строительной площадки

При выборе способа обустройства электроснабжения важно учитывать специфику местонахождения застройки, а также:

• Эксплуатационные особенности строящегося объекта – требования, выдвигаемые к жилым домам и, к примеру, к зданиям технического назначения, существенно отличаются;
• Удаленность участвующих в подключении сетей;
• Тип монтажа с учетом особенностей объекта – временное или стационарное;
• Выделенный запас мощности и величина финансовых затрат в случае перерасхода;
• Тип требуемой сети – однофазная или трехфазная;
• Общее состояние имеющихся электромагистралей;
• Выделенные на реализацию проекта сроки.

Совокупность этих факторов позволит выбрать оптимальное подключение и объективно оценить преимущества стационарных и автономных источников. Часто временное электроснабжение строительной площадки включает прокладку сети и изнутри возводимого объекта. Здесь уместны инвентарные сборно-разборные электрические стояки, которые монтируются в лестничных проемах или снаружи объекта. Преимущество электростояка заключается в возможности быстро дать энергию в конкретное место. Что касается общего освещения территории строительства, расположенных здесь складов, дорожных развязок и прочего, то эти вопросы решаются посредством применения прожекторов, монтируемых на специальных мачтах. За общий учет расхода электрической энергии на стройплощадках отвечают счетчики, которые устанавливаются в абонентской будке или КТП – комплектной трансформаторной подстанции.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9
Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10
Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11
Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12
При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Прокладка кабелей в траншее.

Наконец, с бумагами покончено. Приступаем к разметке (разбивке) трассы. Закончив с разбивкой, приглашаем представителей служб, которые согласовывали план трассы и оформляем акт разметки (разбивки) трассы подземной КЛ. Очень часто случается так, что, допустим кабель, нарисован в одном месте, а лежит на несколько метров в стороне. В итоге, экскаватор его «находит» и рвет. Вот на такой случай и нужен акт.

Итак, траншея готова. Оформляем акт приемки траншей, каналов, туннелей и блоков под монтаж кабелей. После чего, требуется сделать 10-ти сантиметровую подушку из песка или грунта без камней и мусора.

Готовим АОСР на подушку. Производим проверку сопротивления изоляции кабеля на барабане перед прокладкой – пишем протокол. Укладываем кабель в траншею – оформляем Акт освидетельствования скрытых работ. После прокладки, желательно еще раз проверить сопротивление изоляции

Засыпаем КЛ 10-ти сантиметровым слоем песка, укладываем плитку ПЗК, кирпич или ленту «Внимание кабель» – готовим АОСР. Засыпаем траншею грунтом. Остается установить концевые муфты и провести испытания

После чего настает время подготовки исполнительной документации и сдачи в эксплуатацию

Остается установить концевые муфты и провести испытания. После чего настает время подготовки исполнительной документации и сдачи в эксплуатацию.

Все, прокладка кабелей в траншее завершена. Удачи…

Этапы прокладки кабельных линий в грунте

Работа выполняется в следующем порядке.

1. Выбирается трасса прокладки и производится разбивка ее на местности. Составляется проект, согласно которому земляные работы согласовываются со всеми организациями и предприятиями, чьи коммуникации могут быть в земле.
2. С помощью землеройной техники производится рытье траншеи. В особо сложных и ответственных случаях (если рядом есть другие инженерные коммуникации) земельные работы выполняются вручную.
3. По всей длине прокладки силовой линии на дне траншеи устраивается песчаная подсыпка. Такая подушка может быть также устроена из мелкой земли, очищенной от камней и строительного мусора.
4. В том случае, если необходима дополнительная защита кабеля (предусмотренная проектом), укладываются асбесто-цементные или трубы из ПВХ.
5. Кабель подготавливается к прокладке. Распаковываются барабаны и устанавливаются на кабелеукладчики. Небольшой длины — укладывают и выравнивают рядом с траншеей.
6. Выполняется собственно прокладка силовой линии, в том числе и протяжка в трубах.
7. При необходимости, устанавливаются соединительные муфты. Их места расположения наносятся на схему прокладки.
8. Если предусмотрено проектом – производится защита силовой линии бетонными плитами или красным кирпичом, укладывается сигнально-предупредительная лента.
9. Кабель засыпается слоем земли, очищенной от камней и составляется акт скрытых работ.
10. Производятся испытания изоляции на пробой, измерения ее сопротивления и затем — полная засыпка траншеи грунтом.
11. Устанавливаются реперные столбики и предупредительные охранные таблички.

Все работы выполняются строго в указанном порядке силами бригад, в состав которых должны входить аттестованные специалисты, обладающие необходимыми навыками и знаниями

Особое внимание следует уделять правилам техники безопасности

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Что нужно учесть при укладке кабеля

При укладке кабеля в траншею руководствуются нормативными документами СНиП и ПУЭ:

• В траншее кабель должен ложиться с запасом 1%. Петли и змейки не допускаются.
• Кабель не нужно натягивать, чтобы при смещении грунта не произошел обрыв линии.
• Глубина заложения кабеля не менее 70 см для коротких участков длиной менее пяти метров.
• Разрешается укладывать кабель в земле на 50 см при условии дополнительной защиты в виде металлической трубы.
• Дистанция между проводами, уложенными в одной траншее от 10 см для сети мощностью 10 кВт и не менее 25 см для кабелей высоковольтной сети 20–35 кВт.
• В местах соединения устанавливаются муфты. Следует выдержать расстояние от муфты до соседнего кабеля 25 см.
• Места муфтовых соединений соседних кабелей располагаются со смещением вдоль траншеи два метра.
• Трассу желательно прокладывать так, чтобы вблизи не было деревьев.

Если этого не удается избежать, тогда от ствола дерева нужно выдержать расстояние не менее два метра. Дерево, расположенное прямо на трассе, обходят по дуге радиусом 1,5 м.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

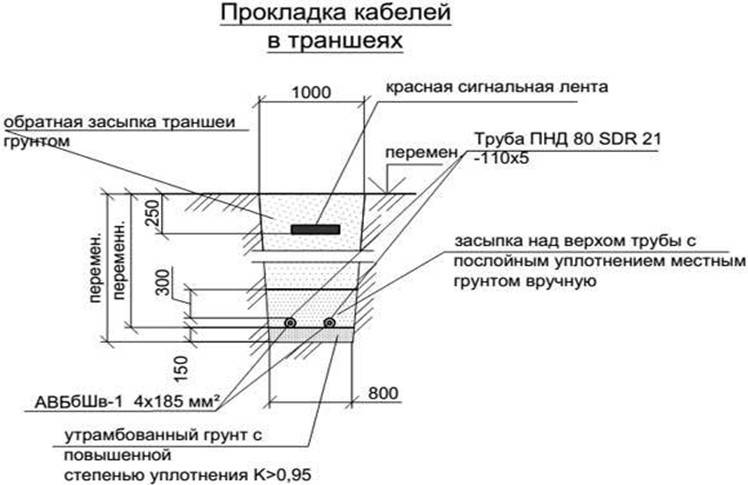

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.
