Расчет системы отопления

Не будем вдаваться в дебри расчетов, а приведем упрощенный вариант, отвечающий всем требованиям к отопительной системе частного дома. При этом будем считать, что все комплектующие и материалы имеют стандартную направленность. Нет никаких сверхсовременных деталей, и только стандартные процессы. Плюс ко всему возьмем одноконтурную систему как самую простую.

Проводя расчет системы отопления частного дома, необходимо в первую очередь определить полный объем дома с учетом и жилых, и подсобных помещений. Почему именно так? Посмотрим на примере коридора. В эту комнату никто не будет ставить радиаторы отопления, потому что коридор отапливается пассивно за счет циркуляции теплого воздуха внутри помещений.

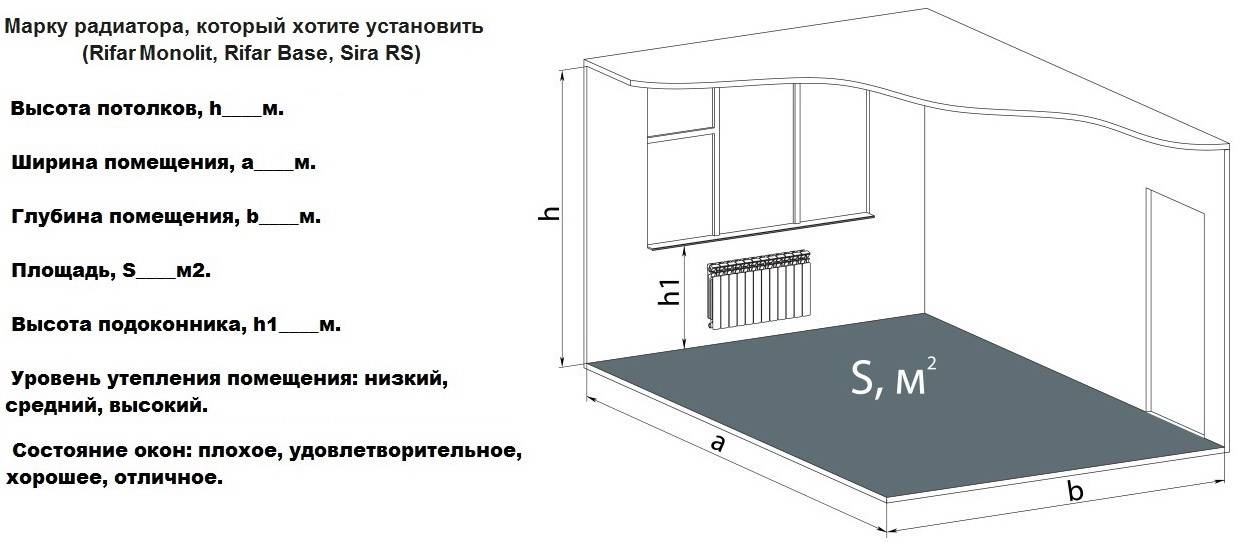

Чтобы сделать правильный расчет, по схеме плана дома нужно вычислить площади всех комнат и сложить их, получив общую площадь здания. Теперь этот показатель необходимо умножить на высоту потолков. Получится объем дома в целом. Обычно на подобные расчеты уходит не более получаса.

Теперь следует рассчитать мощность отопительного котла. Обычно учитывается один стандартный показатель, который регулирует зависимость расположения дома с расходом тепла на 1 кубический метр здания. Для разных регионов он различный, отсюда и все видоизменения. К примеру, для европейской части России этот показатель равен 40 Вт. Чтобы найти мощность котла, необходимо эту константу умножить на объем дома.

Во-первых, это уточняет показатель. А, во-вторых, дает возможность котлу постоянно работать не на полную мощность, что снижает его износ.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Методика расчета по площади

Алгоритм расчета радиаторов отопления по площади заключается в сопоставления тепловой мощности прибора (указывается производителем в паспорте изделия) и площади помещения, в котором планируется монтаж отопления. При постановке задачи, как рассчитать количество радиаторов отопления, сначала определяется количество тепла, которое нужно получить от отопительных приборов для обогрева жилья в соответствии с санитарными нормативами. Для этого теплотехниками введен так называемый показатель мощности отопления, приходящийся на квадратный или кубический метр в объеме помещения. Его усредненные значения определены для нескольких климатических регионов, в частности:

  • регионы с умеренным климатом (Москва и Моск. область) – от 50 до 100 Вт/кв. м;
  • районы Урала и Сибири – до 150 Вт/кв. м;
  • для районов Севера – необходимо уже от 150 до 200 Вт/кв. м.

Проведение расчета мощности радиаторов отопления с использованием показателя площади рекомендуется только для стандартных помещений с высотой потолка не более 2,7-3,0 метра. При превышении стандартных параметров высоты необходимо переходить на методику калькулятора расчетов батарей по объему, в которой для определения числа секций радиатора вводится понятие количества тепловой энергии на обогрев одного кубометра помещения жилого дома. Для панельного дома усредненный показатель принимается равным 40-41 Вт/куб. метр.

Последовательность теплотехнических расчетов отопления частного жилища через площадь обогреваемого помещения следующая:

  1. Определяется расчетная площадь комнаты S, выраженная в кв. метрах;
  2. Полученная величина площади S умножается на показатель мощности отопления, принятый для данного климатического региона. Для упрощения расчетов его часто принимают равным 100 Вт на квадратный метр. В результате перемножения S на 100 Вт/кв. метр получается количество тепла Qпом , потребное для обогрева помещения;
  3. Полученное значение Qпом необходимо разделить на показатель мощности радиатора (теплоотдачу) Qрад .

Для каждого типа батареи производителем декларируется паспортное значение Qрад , зависящее от материала изготовления и размера секций.

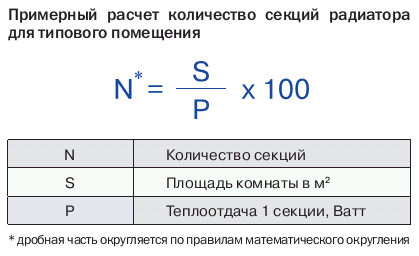

  1. Определяется потребное количество секций радиатора по формуле:

N= Qпом  / Qрад . Полученный результат округляется в сторону увеличения.

Точные вычисления

Точный расчет отопительных радиаторов, как правило, выполняется во время строительства частного дома или при капитальном ремонте современных квартир со свободной планировкой. Цена на качественные биметаллические, стальные или чугунные радиаторы довольно высока, поэтому каждая лишняя секция ощутимо сказывается на бюджете.

Сделать точные вычисления своими руками не так сложно, как может показаться. Сам принцип расчета не сильно отличается от предыдущих вариантов, базовая формула достаточно проста. Вся проблема в грамотном подборе ряда коэффициентов, каждый из которых отвечает за конкретные особенности и характеристики здания.

Принцип соединения секций.

КТ = NхSхК1хК2хК3хК4хК5хК6хК7

  • В данном случае (КТ) это искомое количество тепла необходимое для поддержания в помещении комфортной температуры в районе 20ºС;
  • (N) является величиной постоянной и характеризует табличное количество тепла на квадратный метр. Это, то самое значение, которое мы применяли при ориентировочном вычислении с опорой на квадратуру. 100 Вт для центра России, 150 – 200 Вт для Севера и 60 Вт для Юга;
  • (S) в нашей формуле является площадью того помещения для которого ведется расчет отопления;

Далее идет ряд повышающих и понижающих коэффициентов, которые собственно и отвечают за основные характеристики здания.

Средние теплопотери в доме.

  • К1 отвечает за уровень и качество остекления здания:

    • Старые деревянные рамы с двумя стеклами будут иметь коэффициент 1,27;
    • Современный пластик с двойным стеклопакетом условно берется за единицу;
    • Усиленные рамы с тройным стеклопакетом учитываются как 0,85;
  • К2 отвечает за качество теплоизоляции внешних стен:

    • Старые железобетонные панели, обложенные плиткой, имеют коэффициент 1,27;
    • Кладка в два кирпича или панели, имеющие дополнительное внешнее утепление берутся за единицу;
    • Современные строительные материалы типа пенно и газобетона, а также сайдинг с утеплением минеральной ватой или пенопластом имеют значение 0,85.

Теплопотери в зависимости от вида подключения батареи.

К3 отвечает за наиболее холодную неделю в году, точнее за среднюю температуру на протяжении 7 дней в самый пик зимних морозов. Здесь отталкиваемся от -10 ºС.

Далее, при каждом понижении температуры на -5 ºС, к коэффициенту добавляется 0,2:

  • Так при -10ºС берется значение 0,7;
  • При -15ºС берется значение 0,9;
  • При -20ºС берется значение 1,1;
  • При -25ºС берется значение 1,3;
  • При -30ºС берется значение 1,5 и так далее;

К4 характеризует процентное соотношение квадратуры пола к площади остекления окон.

Здесь также существует определенная закономерность при повышении площади на 10%, коэффициент увеличивается на 0,1:

  • Для 10% значение равно 0,8;
  • Для 20% значение равно 0,9;
  • Для 30% значение равно 1;
  • Для 40% значение равно 1,1;
  • Для 50% значение равно 1,2 и так далее;

Сравнение радиаторов.

  • К5 характеризует помещение, расположенное на следующем, верхнем этаже:

    • Здесь за единицу принято брать неотапливаемый чердак;
    • Для теплого чердака это значение будет равно 0,9;
    • Если сверху расположена жилая квартира, то коэффициент будет равен 0,8;
  • К6 отвечает за число стен выходящих непосредственно на улицу:

    • Для 1 стены он будет равен 1,1;
    • Для 2 стен он будет равен 1,2;
    • Для 3 стен он будет равен 1,3;
    • Если все стены выходят на улицу, то коэффициент равен 1,4;
  • К7 отвечает за высоту потолка.

Здесь шаг идет в сторону увеличения, на каждые полметра значение увеличивается на 0,05:

  • Высота потолка в 2,5м считается эталоном и берется за единицу;
  • Трехметровый потолок будет иметь коэффициент 1,05;
  • Три с половиной метра 1,1 и т.д.

Когда вы определились с коэффициентами, провели расчет и в итоге получили количество тепла, его, как и в предыдущих случаях, нужно будет разделить на тепловую мощность 1 секции.

Современный стальной радиатор.

На видео в этой статье показаны примеры расчетов.

Пример №2

В доме монтирован один общий прибор, а также в некоторых помещениях жилого или нежилого плана есть индивидуальные приборы. Плата за отопление в квартире будет производиться по формулам №1 и №2.

По формуле №1 расчет будет производиться следующим методом:

1,5 * 1400 = 2100 рублей

  • 1,5 это объем тепла в Гкал, который был взят из того, что показывает индивидуальный прибор;
  • 1400 рублей составляет тариф на оплату 1 Гкал тепла;

По формуле №2 расчет производится следующим способом:

0,025 * 75 * 1400 = 2625 рублей

  • цифра 75 – это площадь квартиры;
  • 0,025 Гкал – норма потребления тепла на 1 кв.м.

То, как посчитать отопление в квартире, в таком случае будет зависеть от того, имеется ли в квартире индивидуальный прибор учитывания потребляемого тепла. Вторая составляющая квитанции будет рассчитываться по формулам 10 и 13. По первой будет рассчитан размер платы за тепло, а по второй объем услуги.

(250 – 10 -5000 * 0,25 – 8 -30) * 75 / 6000 = 0,9625 Гкал

Из неизвестных показателей можно выделит такие, как:

  • 10 Гкал – объем тепловой энергии, которая была потреблена помещениях нежилого типа;
  • 5000 кв. м. –  площадь общая всех квартир;
  • 8 Гкал – это объем тепла, которое была потреблено в квартирах. Данные берутся с индивидуальных приборов.
  • 30 Гкал – это объем тепла, которое необходимо на нужды горячего водоснабжения, в случае если отсутствует централизованная разводка отопления в квартире.

Чтобы посчитать стоимость оплаты в рублях, умножаем объем на установленный тариф на тепло:

0,9625 * 1 400 = 1 347, 50 руб.

Полная плата за отопление квартиры будет рассчитана таким методом:

2 100 + 1347,50 = 3 447, 50 – если система отопления квартиры имеет индивидуальный прибор;

2 625 + 1347,50 = 3 972,50 руб. – если прибора в квартире нет.

Установка счетчика тепла в квартире

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

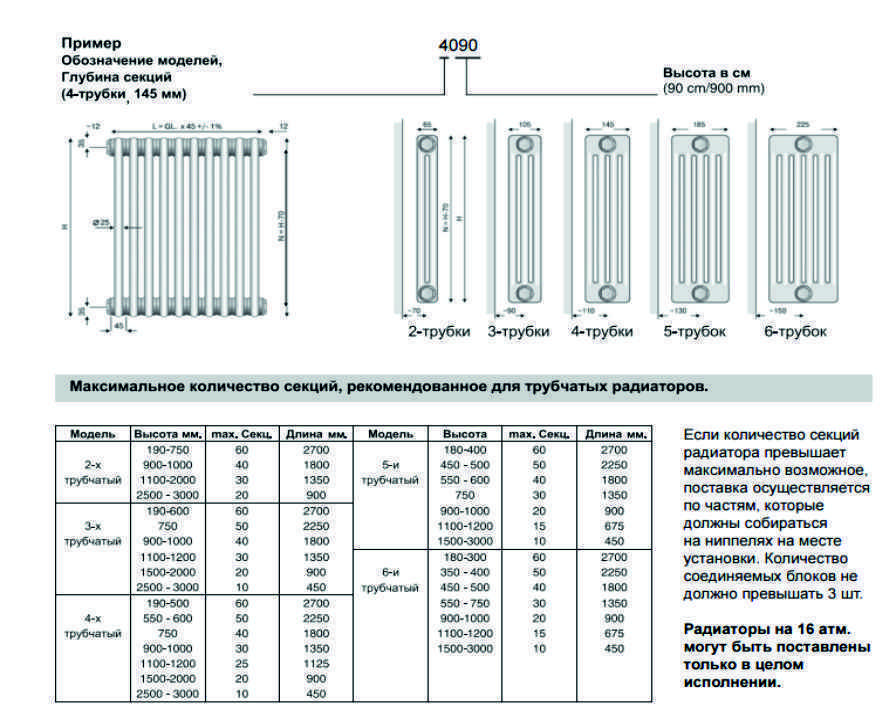

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Очень точный расчет

Выше мы привели в пример очень простой расчет количества батарей отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям.

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций в зависимости от площади помещения и высоты потолков.

  • до 2,7 м – 1,0;
  • от 2,7 до 3,5 м – 1,1;
  • от 3,5 до 4,5 м – 1,2.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

  • одна наружная стена – 1,1;
  • две наружные стены (угловая комната) – 1,2;
  • три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
  • четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

  • холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
  • морозы до –25 °C – 1,3 (подходит для Сибири);
  • температура до –20 °C – 1,1 (средняя полоса России);
  • температура до –15 °C – 0,9;
  • температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей.

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Полезная информация

Показатели теплоотдачи для 1 секции некоторых видов радиаторов (Вт):

  • Алюминиевый А 350 – 138.
  • Алюминиевый А 500 – 185.
  • Алюминиевый S500 – 205.
  • Биметаллический L350 – 130.
  • Биметаллический L500 – 180.
  • Чугунные – 160.

Чугунные батареи

Рекомендации СНИП по тепловой мощности для:

  • Для кирпичного дома – 34 Вт
  • Для панельного дома – 41 Вт.
  • Новостройка, сделанная по всем стандартам. – 20 Вт.

Итак. Приблизительные расчёты подходят для новых добротных домов с пластиковыми окнами. Если же квартира угловая и/или с большими стеклянными окнами, на последнем этаже, с высокими потолками – это всё поводы пересчитать более основательно. Разница может быть немалой!

Для тех, кто далёк от математики, существуют онлайн–калькуляторы. Необходимо знать запрашиваемые показатели, ввести их и ответ будет тут же готов. Калькуляторы можно найти на сайтах изготовителей радиаторов.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Уточняющие коэффициенты

Для уточняющей корректировки калькулятора определения числа секций для обогрева комнаты в упрощенную формулу N= Qпом  / Qрад   вводятся поправочные коэффициенты, учитывающие различные факторы, влияющие на теплообмен внутри частного жилища. Тогда значение Qпом  определяется по уточненной формуле:

Qпом   = S*100*К1 * К234* К56 .

В этой формуле поправочные коэффициенты учитывают следующие факторы:

  • К1 – для учета способа остекления окон. Для обычного остекления К1=1,27, для двойного стеклопакета К1=1,0, для тройного К1=0,85;
  • К2 учитывает отклонение высоты потолка от стандартного размера 2,7 метра. Копределяется делением размера высоты на 2,7 м. Например, для комнаты высотой 3 метра коэффициент К2 =З,0/2,7=1,11;
  • К3 корректирует теплоотдачу в зависимости от места установки радиаторных секций.

Значения поправочного коэффициента К3 в зависимости от схемы установки батареи

  • К4 соотносит расположение наружных стен с интенсивностью теплоотдачи. Если наружная стена всего одна, то К=1,1. Для угловой комнаты уже две наружных стены, соответственно, К=1,2. Для обособленного помещения с четырьмя наружными стенами К=1,4.
  • К5 необходим для корректировки в случае наличия помещения над расчетной комнатой: если имеется сверху холодный чердак, то К=1, для обогреваемого чердака К=0,9 и для отапливаемого помещения сверху К=0,8;
  • К6 вносит коррективы по соотношению площадей окон и пола. Если площадь окон всего лишь 10% от площади пола, то К=0,8. Для окон витражного типа площадью до 40% от площади пола К=1,2.

Кто производит радиаторы марки Рифар

Компания Рифар является отечественным производителем систем отопления. На базе предприятия Рифар была разработана уникальная конструкция радиатора, обеспечивающая максимальную теплоотдачу и малую инерционность. При выпуске и разработке продукции, производитель в первую очередь ориентируется на отечественные условия эксплуатации. В результате удалось разработать конструкцию, устойчивую к агрессивной среде теплоносителя, резким скачкам давления.

Одним из достижений компании Рифар является выпуск радиаторов, изготовленных с радиусом кривизны, что дает возможность выполнить самые сложные технические и дизайнерские решения.

Основной политикой Rifar было и остается разработка систем отопления, не уступающих по качеству образцам, изготовленным ведущими европейскими производителями, но при этом приспособленным к более суровым отечественным условиям.

Расчет затрат на отопление

Хорошая отопительная система требует достаточно больших финансовых вложений. Основные расходы связаны с:

  1. Оборудование отопительной системы. В него входят котел, насос, радиаторы и материал для разводки.
  2. Установка обогревательной системы.
  3. Затраты на топливо. Количество потраченных денег зависит от выбранного вами топлива.
  4. Поддержка оборудования в рабочем состояние.

При расчете затрат нужно учитывать удельную теплоту сгорания. Рассчитайте путем деления теплопотери за сезон на теплотворность сырьевого продукта и получите количество использованного топлива. Умножьте на стоимость за единицу измерения.

Еще один метод подсчета — это расход кВт в час. На дом, площадью 120 м2 потребляется 12 кВт теплоэнергии. В месяц выходит 8640 кВт. Способ подходит для пользователей газа и электричества

Как рассчитать количество секций радиатора по квадратам площади помещения

Является наиболее простым вариантом и позволяет оценить необходимое количество секций лишь примерно. Множество исследований определили нормативную мощность для одного квадратного метра площади, что обязательно учитывают в расчёте

Во внимание также принимают климат региона: для средней полосы и юга значение составляет 60—100 Вт, а для северных районов — 150—200 Вт

Фото 1. Расчет количества секций биметаллических и алюминиевых радиаторов в зависимости от площади.

Показатели представлены в виде диапазонов, что позволяет учесть ширину и материал стен, различные утеплители и прочее. Число выбирают в зависимости от теплопроводности строения.

Внимание! Все указанные показатели рассчитаны для комнат с высотой потолка 2,7 метра и ниже. Количество секций определяется по формуле:

Количество секций определяется по формуле:

N = S * Q / P, где

  • S — площадь помещения.
  • Q — используемый норматив затрат.
  • P — мощность одной секции.

Значение Q берут из Строительных Норм и Правил, а P — из паспорта устройства, которое планируется установить. Перемножение показателей определяет потерю тепла помещением по мере эксплуатации, а деление определяет количество секций для покрытия этой величины.

Например, произведём расчёт необходимого числа секций для угловой комнаты площадью 15 квадратных метров. Предполагается, что она расположена в кирпичном доме в центральной части страны, а радиатор обладает паспортной мощностью 140 ватт. Диапазон норматива — 60—100 Вт.

Кирпичное сооружение имеет средние потери, но нужно учесть, что комната угловая. Таким образом, предполагаемая суммарная мощность составит 15 * 90 = 1350 Вт; 1350 / 140 = 9,64.

Полученное число всегда округляют вверх, создавая запас. В заданном случае понадобится 10 секций.

Этот расчёт очень легко выполнить, но он далёк от правды, поскольку принимает высоту помещения за среднюю.

Формула расчета по объёму комнаты

Этот метод аналогичен предыдущему по принципу. Необходимы все те же величины, но площадь дополнительно умножают на высоту. Нормативы также отличаются и указаны в Строительных Нормах и Правилах. СНиП представляет множество различных материалов, хотя чаще используют значения для кирпича и панелей. Они соответственно составляет 34 и 41 ватт на 1 кубометр.

Формула для расчёта выглядит следующим образом:

N = V * Q / P, где

  • V — объём помещения.
  • Q — используемый норматив затрат.
  • P — мощность одной секции.

Произведём расчёт для помещения, рассмотренного в предыдущем случае. Высоту потолка примем равной трём метрам:

15 * 3 * 34 = 1530 Вт;

1530 / 140 = 10,93 => 11 секций.

Таким образом, если помещение имеет нестандартную высоту потолка, как в примере, ему может понадобиться больше тепла. Вычисление по объёму гораздо точнее, чем по площади, но оно не учитывает дополнительных источников потерь — окон, теплоизоляции и прочих факторов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
