Настройка и обслуживание
Рекомендованный показатель давления в бытовых системах водоснабжения — 2-3,5 кг/см2. Необходимо учитывать, что у различных моделей оснащения различная быстрота работы. В большинстве случаев прибор срабатывает при изменении давления на полторы атмосферы. В этом случае стабилизация производится за 1,5-2 секунды.
Разница между входящими и исходящими показателями должна быть порядка 1,5 кг/см2. Если перепад больше, система будет явно «тормозить», что снизит ее эффективность. Другими словами, такой регулятор не имеет смысла, так как за время, пока он сработает, бытовые приборы (и водопровод, в целом) могут выйти из строя.
Отрегулировать работу прибора помогут контрольно-измерительные приборы. Некорректную работу выявят спаренные манометры. Особенность настройки заключается в том, что ее можно произвести только когда система работает в штатном режиме. Это значит, что сборка завершена, подача воды включена, давление вышло на нормальные показатели.
Регулировка редукторов выполняется посредством проворачивания вентилей. Без манометра, подключенного к системе, настроить не получится. «На глаз» это сделать невозможно. Тем более, что и в процессе эксплуатации нужно следить за тем, чтобы приспособление работало исправно. О том, что редукторы вышел из строя, будет свидетельствовать его «бездействие» при изменении рабочих настроек.
Если поворот ручки регулятора манометр показывает то же давление, что и раньше, то можно говорить о том, что устройство вышло из строя. Поломка мембраны сопровождается протечью. Вода появляется на стыках корпуса. В этом случае прибор подлежит замене. Продаются ремкомплекты, которые позволят произвести ремонт без замены. В любом случае систему придется перекрыть и демонтировать.
Нужен ли редуктор давления воды в квартире?
Редуктор давления воды в системе водоснабжения чаще всего незаменим. Он играет роль сдерживающего фактора, защищая систему от гидроударов. Установка редуктора давления воды необходима, если вам знакома хотя бы одна из этих ситуаций:
- Нестабильный напор. Не пренебрегайте установкой регулируемого редуктора давления воды в доме, если напор в горячем и холодном кране неконтролируемо меняется. Резкие скачки могут повредить бытовую технику, а непостоянная температура подвергает вас опасности термического ожога.
- Слишком мощный напор. В этом случае установка понижающего редуктора обязательна. Проблемы такого рода актуальны для жителей первых этажей. Дело в том, что воду в многоквартирных постройках подают с высоким давлением. Это необходимо, чтобы она доходила до самого верха. Именно поэтому напор воды в квартирах, расположенных вблизи от насосной станции, может заметно превышать нормальные показатели. Это чревато лопнувшими соединениями труб, протечками и другими аварийными ситуациями. Редуктор понижения давления воды предотвратит эти поломки.
- Слишком слабый напор. Вам поможет редуктор, дополненный помпой. Слабый поток воды вызывает массу неудобств: от дискомфорта во время мытья посуды или гигиенических процедур до невозможности пользоваться стиральной машиной или газовой колонкой. Устройство с помпой увеличит напор и избавит вас от этих проблем.
Использование в обвязке насосной станции
Обычно при питании системы водоснабжения автономной насосной станцией установка редуктора не требуется. Считается, что регулятор давления из группы автоматики насоса поддерживает работу системы в пределах установленных параметров, не допуская критических перепадов и бросков. Однако, как и в любом правиле, здесь имеются исключения.
Некоторые скважинные насосы могут в процессе работы провоцировать резкие скачки давления. Происходит так от того, что между открытием водоразбора, срабатыванием реле включения и выходом на полную мощность имеется некоторая задержка во времени. При этом на конечном участке системы давление резко снижается, а вблизи источника наоборот наблюдается его рост. Вследствие этого образуется фронт своего рода ударной волны, который следует от начальной до конечной точки системы. Учитывая тот факт, что в общем случае водопровод не рассчитан на динамическое изменение основных параметров, подобные процессы не могут сказываться благоприятно на долговечности оборудования.
Другой частный случай — работа насоса без гидроаккумулятора под контролем электронного регулятора давления. Такой принцип действия наиболее характерен для систем, включающих накопительные нагреватели. Воздушный карман в верхней части ёмкости выступает в роли демпфера, однако полноценной заменой гидроаккумулятору бойлер назвать нельзя. Избежать постоянных скачков давления при включении станции и в процессе работы можно путём установки редуктора давления сразу после обратного клапана насоса, тем самым уберегая остальные компоненты системы от разрушительного действия гидроударов.
Наконец, к системе водоснабжения частного дома может, так же как и в квартире, подключаться широкий спектр оборудования и техники с различными требованиями к давлению в водопроводе. Даже если насосная станция сконфигурирована правильно, с выравниванием давления в разных ветках системы можно справиться только путём установки нескольких редукторов давления с соответствующей настройкой давления на выходе.
Регулировка устройства
Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.
Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.
Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.
Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.
Установка редуктора давления воды своими руками – насколько это сложно?
На самом деле установить регулятор давления воды в квартире или частном доме может любой, даже начинающий домашний мастер – особых знаний и умений это не требует. Сейчас стоит рассмотреть различные варианты подобного монтажа. Так же предлагаем Вашему вниманию и подробную пошаговую инструкцию выполнения такой работы с фото примерами всех выполняемых действий.
Подобное устройство всегда устанавливается на ввод
Регуляторы давления воды в квартире: пошаговая инструкция по установке
Рассмотрим пример подключения редуктора водяного давления в квартире с увеличенной колбой фильтра очистки в санузле, с выходом на водоснабжение ванной комнаты.
| Фото пример | Выполняемое действие |
| Сначала необходимо собрать сам квартирный регулятор давления. Показанные боковые отверстия закрываются заглушками, при отсутствии манометров. В последующем их можно легко установить | |
| Выставляется необходимое давление в системе. Для этого нужно ослабить (но не выкручивать!) центральный винт и поворачивать зеленый регулятор до нужного значения | |
| Для монтажа полипропиленовыми трубами используется специальный переходник, который обычно идет в комплекте | |
| Перекрыв вводной кран, начинаем монтаж. Лен нужен для обеспечения герметичности соединения | |
| Для начала монтируем отстойник. Он удержит крупные частицы | |
| После, так же с обмоткой из льна прикручиваем соединение самого редуктора… | |
| …и устанавливаем его на место | |
| Сюда монтируется дальнейшая подача воды на ванную комнату | |
| А это уже спускной кран, позволяющий слить воду с частицами грязи, которая отстаивается в процессе эксплуатации |
Как можно понять, ничего архисложного в подобном монтаже редукторов на воду в квартирах нет. Главное – это внимательный подход к монтажу всех соединений.
Где разместить регулятор давления в частном доме
Очень многое в системе водоснабжения частного дома зависит от подачи. Чаще всего дома подключены к централизованной системе. В этом случае установка регулятора ничем не отличается от предыдущего варианта. Если же на придомовой территории расположена скважина, откуда осуществляется водозабор, необходима установка автоматического устройства, которое располагается непосредственно на двигателе насоса или вблизи него.
В частном доме придется установить насосную станцию
Но для того, чтобы все работы выполнялись как можно проще, производитель предлагает подобные агрегаты уже в сборе. В их приобретении есть определенный смысл. Дело в том, что не факт, что приобретенное реле давления будет правильно функционировать с тем или иным двигателем. Именно поэтому рекомендуется приобретать регулятор именно той фирмы, которая произвела насос. Или же стоит подумать о приобретении всего оборудования в комплекте.
Электродвигатель вместе с регулятором давления воды для насоса, обычно, располагается в отдельном помещении частного дома, где он будет не подвержен различным климатическим воздействиям. Если же речь идет о централизованной системе, то размещение подобного устройства немного иное. В этом случае устанавливается обычно регулятор давления на входе в дом, но уже непосредственно в жилом помещении.
Примерно таким образом осуществляется водоснабжение в частном доме с применением реле давления
Приобретая регулятор давления воды для насосной станции следует быть крайне внимательным. Он должен не только удовлетворять требованиям мастера, но и обладать характеристиками, совместимыми с электродвигателем.
Назначение бытового регулятора давления воды

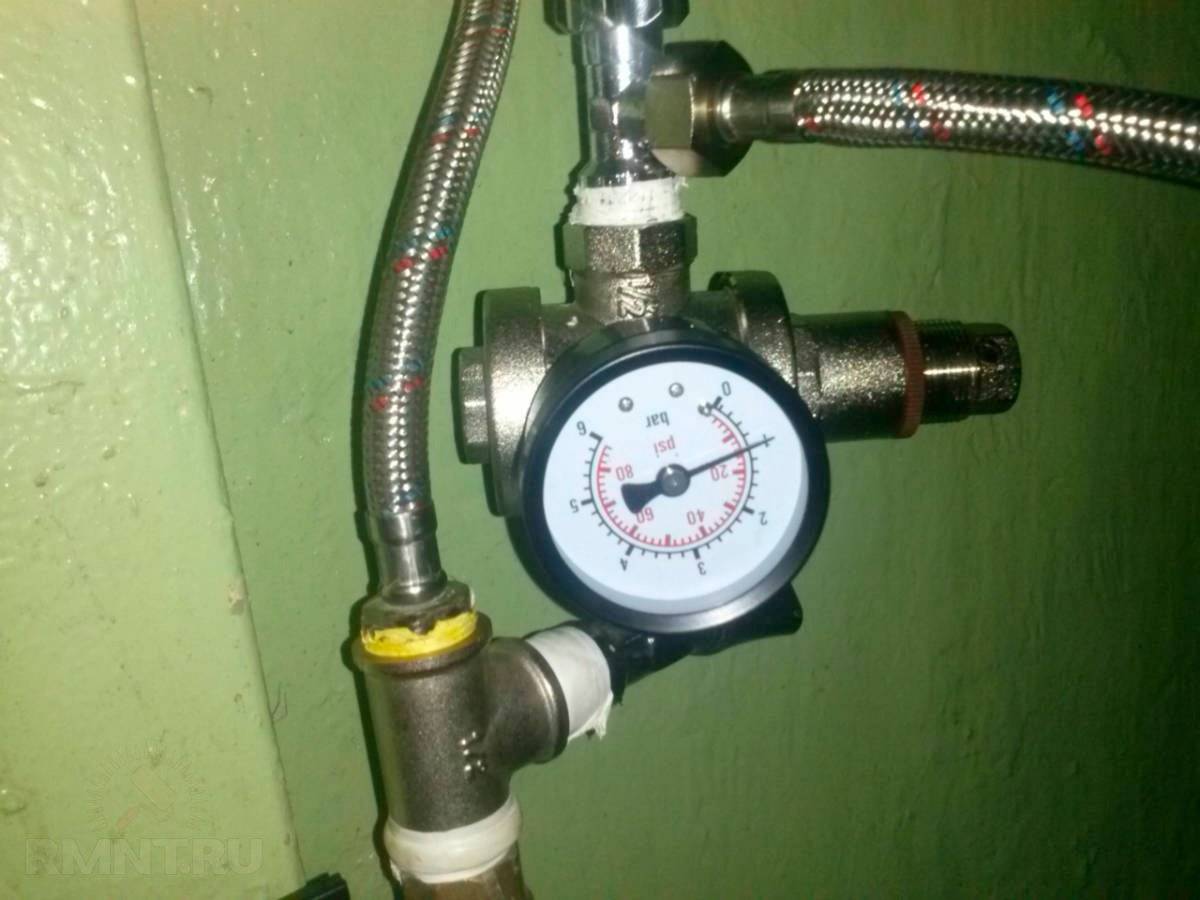

Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.
- Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
- Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
- Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
- Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
- Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.
Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.
Редукторы давления воды для ХВС и ГВС — в чем разница?
Принципиальной разницы между редукторами для ГВС и ХВС нет. Однако, специалисты рекомендуют выбирать для сетей горячего водоснабжения более надежные устройства, предназначенные для работы с температурами до 70° (или выше).
Кроме этого, на редукторе для линии ГВС нужен манометр, чтобы можно было более точно отрегулировать режим работы. Для линий ХВС достаточно устройства, рассчитанного на температуру до 40°.
Интересно! Не следует пытаться устанавливать редукторы, рассчитанные на низкие температуры, в линии с горячей водой. Температурные расширения могут вызвать протечки или полное разрушение механизма, устроить затопление своей квартиры и большие неприятности для соседей снизу.
Устройство и принцип действия РДВ
РДВ имеет металлический корпуса с соединением, оснащенным резьбой. Чтобы пользователь мог самостоятельно настроить напор воды, прибор содержит винт настройки и манометр.
В водных коммуникациях частного дома стабилизацию выполняют при помощи реле и гидроаккумулятора, которые встроены в магистраль и регулируют работу насоса. РДВ используется в таких системах водоснабжения:
- водозаборных;
- противопожарных;
- оросительных;
- технологических;
- коммунальных.
Конструкция всех регуляторов идентична и включает, в частности, клапан и поршень, пружинно-мембранный механизм, блок управления.
Прибор имеет внешний корпус из металла и два соединения с резьбой, которыми подключается через основную трубу к водопроводной системе.
Что такое регулятор давления воды в системе водоснабжения квартиры и дома
Основной функцией, которую выполняют ограничители водяного давления, является стабилизация напора в системе и поддержание его на заданном уровне, предохраняя магистраль и приборы потребления от высоких нагрузок и гидроударов. РДВ представляет собой предохранительный механизм в металлическом корпусе с входным и выходным резьбовым соединением. Устройство может снабжаться манометром и регулировочным винтом для настройки силы напора воды.
В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.
Устройства конструктивно делятся на два вида:
- корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»);
- стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).
Редуктор «до себя» для насосных станций и отопительных систем Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.
Мембранный регулятор давления «после себя» с пилотным управлением
Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.
С принципом работы реле для стабилизации напора воды можно ознакомиться, посмотрев видео:
Устройство для стабилизации характеризуется несколькими признаками:
- способ подключения к водоснабжению. В системах водопровода частных домов и квартир устанавливают РДВ с резьбовым (муфтовым) способом подключения, который оптимален для труб диаметром 1-2″. Для большего диаметра применяют редукторы с фланцевым типом соединения;
- диапазоном регулировки;
- максимальным уровнем напора воды на выходе;
- максимальным диапазоном температур холодного водоснабжения до +40˚C, а горячего до +70˚C.
Бытовой регулятор имеет производительность не более 3 м3/ч. Для водных трубопроводов промышленного назначения требуются устройства с более высокой производительностью.
Локальное подключение редуктора
Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.
Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.
Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.
Обзор самых качественных популярных моделей редукторов стоимостью до 60000 рублей
Caleffi 1 ½ 535081
Качественная, по мнению покупателей, надежная модель, итальянского производства, которая оснащается манометром, а также специальным блочным картриджем. Подходит для установки только на системы холодного водоснабжения. Диапазон максимальной рабочей температуры не более + 40 градусов. Прекрасно защищает подключенные к водоснабжению устройства от воздействия статического, а также динамического давления. Эта модель позволяет осуществить предварительную настройку картриджа. Проще говоря, этот прибор можно настроить на нужные рабочие параметры еще до монтажа в систему водоснабжения.
При изготовлении корпуса этого изделия использовалась хромированная латунь. Минимальное давление настройки клапана – 1 атм., максимальное – 6 атм. Показатель на входе – 25 атм. Монтируется к узлам подачи жидкости при помощи гаек накидного типа, что существенно облегчает дальнейшее обслуживание аппарата во время его эксплуатации. Дополнительно оснащается сбалансированным седлом, а также сменным картриджем.
Caleffi 1 ½ 535081
Достоинства
- Высокое качество изделия;
- Возможность предварительной настойки перед установкой;
- Простота использования, обслуживания;
- Надежность.
class=’s-article__points-list’>
- Высокая стоимость (30926 рублей);
- Подходит только для холодного водоснабжения.
class=’s-article__points-list’>
Honeywell D06 F для горячей воды – 11/2 В
Является надежным, качественным приспособлением немецкого производства, которое применяется для защиты оборудования, подключенного к водоснабжению. При изготовлении корпуса, а также резьбовых соединений этой модели ограничителя использовалась латунь. При изготовлении специального сетчатого фильтра применялась нержавеющая сталь. Вкладыш клапана, которым оснащена эта модель, сделан из качественного синтетического материала. Чаша фильтра сделана из латуни и предназначена под горячую воду.
Максимальный уровень производительности (максимальная пропускная способность) равен 8,3 кубических метра в час. Показатель давления на выходе – до 25 бар, на входе 1,5-6 бар. Максимальный рабочий температурный порог изделия равен +70 градусам. Вес этой модели – 3,3 кг.
Honeywell D06 F для горячей воды – 11/2 В
Достоинства
- Качество материалов;
- Простота и надежность при эксплуатации;
- Для технического обслуживания не нужно демонтировать из системы;
- Простота настройки и регулировки;
- Подходит для коммерческого и бытового применения.
class=’s-article__points-list’>
- Не комплектуется манометром;
- Цена (20470 рублей);
- Вес – 3,3 кг.
class=’s-article__points-list’>
WATTS DRV 50N
Является автономным мембранным устройством, которое предназначено для установки в закрытые системы водоснабжения, применяемые в частном секторе. Подходит для работы с установками, которые имеют гидротехническое назначение. Оснащается 2 разъединительными резьбовыми креплениями.
При изготовлении корпуса, а также колпачка использовался специальный латунный сплав. Эта модель дополнительно оснащена специальным фильтром, который позволяет выполнять грубую очистку воды. При изготовлении фильтра использовалась нержавеющая сталь.
Диапазон максимальной рабочей температуры равен +70 градусов по Цельсию. Регулируемый диапазон – 1,5-6 бар. Страна производитель – Германия.
WATTS DRV 50N
Достоинства
- Не нуждается в специальном обслуживании;
- Высокая надежность;
- Продолжительность эксплуатации;
- Предотвращает возникновение гидроударов;
- Простота монтажа;
- Прочный корпус;
- Система грубой очистки воды.
class=’s-article__points-list’>
Виды
В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.
При выборе необходимо обратить внимание на основные параметры редуктора:
- Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.
Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.
Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.
Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.
-
- Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
- Конструкция устройства.
Механический
Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.
Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.
Проточный
Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.
Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.
Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.
Электрический
Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.
Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.
Автоматический
Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.
Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.
Важно! Используются в автономных системах водоснабжения и отопления.
Бытовой
Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.
Мембранный
Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.
Полную характеристику мембранных регуляторов ищите здесь.
Поршневой
Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.
Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.
Электронный
Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.
Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.
Полная информация об электронных регуляторах давления воды в нашей статье.
Какой вид и когда выбрать?
Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.
Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.
Какой редуктор давления воды лучше: мембранный или поршневой
Коротко о конструктивных различиях различных типов устройств.
Мембранный редуктор
Самыми надежными ограничителями давления воды являются редукторы мембранного типа. Конструкция таких приборов не предусматривает применение подвижных элементов, которые приводятся в движение воздействием извне. Кроме того, все функциональные элементы таких ограничителей надежно герметизируются.
По сравнению с регуляторами поршневого типа, у мембранных моделей пружина поддерживает не поршень, а специальную мембрану. При этом следует отметить, что жидкость поступает в отдельный отсек, а сама пружина постоянно находится в специальной камере и она не подвержена воздействию влаги. Благодаря эластичной мембране усилие пружины передается непосредственно на сам клапан. Благодаря этому диаметр прохода жидкости через прибор меняется. Регулировка мембранных ограничителей осуществляется благодаря применению специального винта.
Главным достоинством ограничителей мембранного типа является их неприхотливость. Такие устройства, во время их эксплуатации не нужно постоянно чистить от скопления разнообразных загрязнений. Однако ремонт таких аппаратов является более сложным, по сравнению с моделями поршневого типа. Осуществить замену эластичной диафрагмы в таких устройствах могут только опытные, квалифицированные специалисты.
Поршневой редуктор
Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.
Главные отличительные особенности редукторов давления воды:
- Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
- Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.
В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.
Однозначной рекомендации по выбору редуктора дать нельзя: решение будет зависеть от конкретных обстоятельств. Если, к примеру, сети старые и вода загрязнена продуктами коррозии, то предпочтительнее мембранный редуктор, а, если бюджет или возможность установки ограничены, то удобнее будет поршневой. В любом случае, устройство должно быть от известного производителя.
Реле давления воды
Реле давления воды в системе водоснабжения включает насос для заполнения водой гидроаккумулятора при понижении давления ниже заданного значения. Насос отключается, когда давление в гидроаккумуляторе достигает максимального. Затем вода расходуется, давление падает, и реле опять включает насос. Цикл повторяется.
Зачем нужен и как работает РДВ
И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.
В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.
Функции регулятора
Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.
Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru
От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.
Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.
Принцип действия
Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.
Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.
На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com
Проследим весь путь воды по системе, оснащённой РДВ.
Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.
Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.
Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.
Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.
В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.
Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com
Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
Как отрегулировать давление воды в системе водоснабжения
Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см 2 до 4кг/см 2 .
Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см 2 .
Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.
