Термостат, регулирующий температуру нагревания подошвы утюга

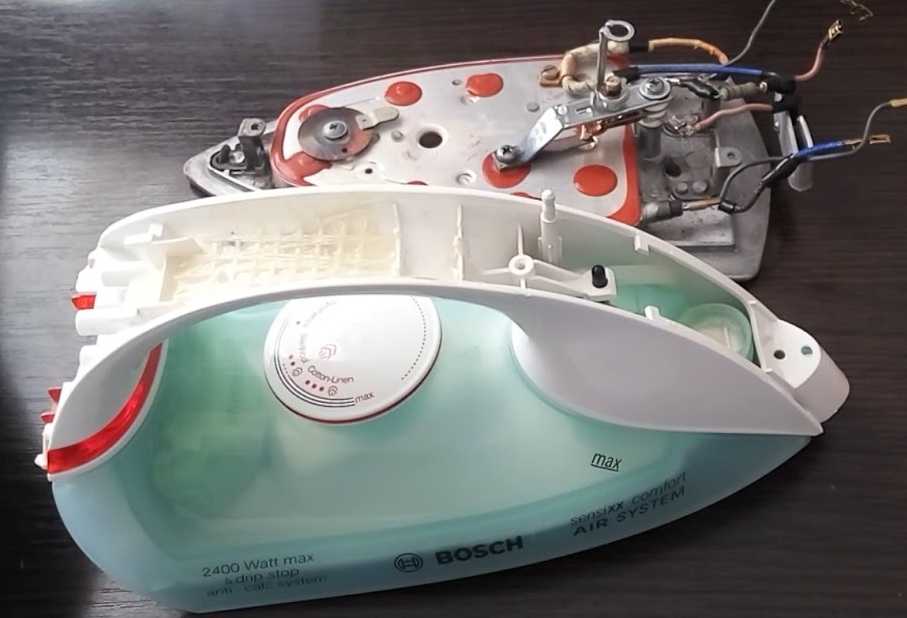

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.
Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.
Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга – предохранитель аварийного отключения.
Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.
Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной – замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.
Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

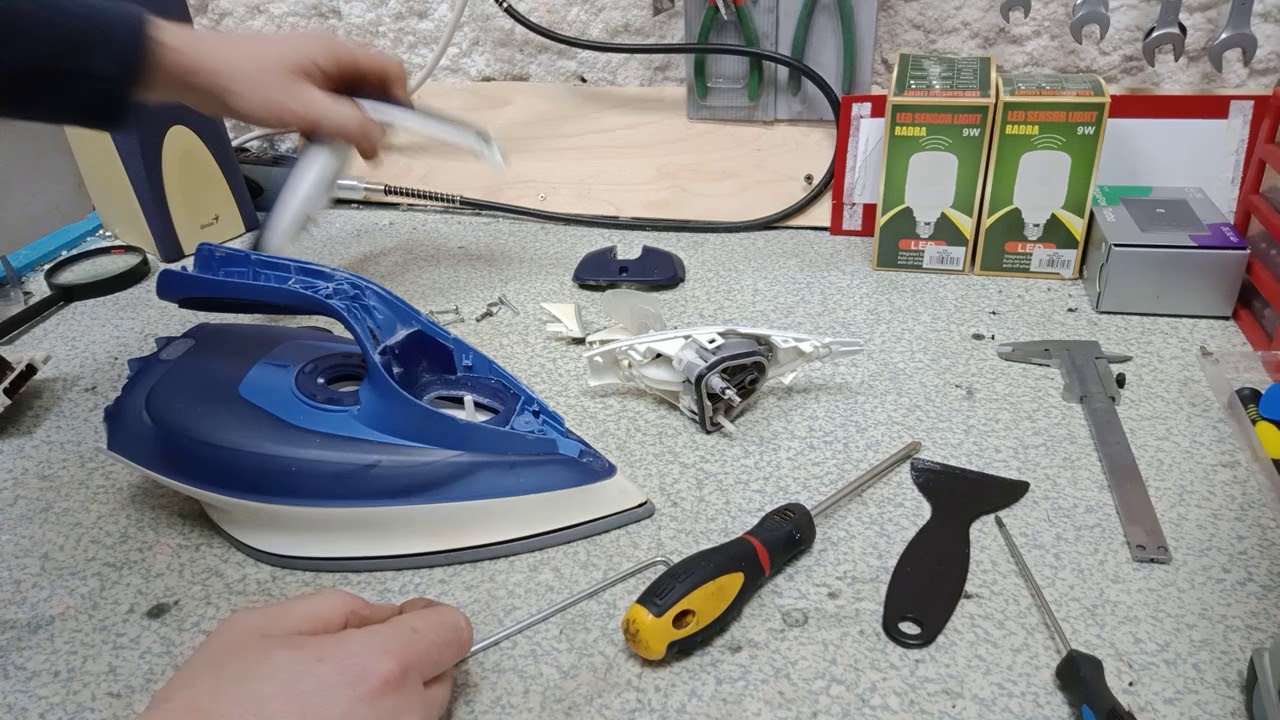

Удивитесь, но проблема, как разобрать утюг, является наиболее сложной при ремонте. Производитель пытается навязать официальный сервис. В СССР разборка утюга была занятием непростым. Что говорить про нынешнее разнообразие. Советские модели были достаточно грубы с эстетической точки зрения, мастер волен не беспокоиться внешним видом, современные модели красивые, обнаруживают столь хрупкий корпус. Пластиковые детали, как нарочно, сделаны из сорта полимера, демонстрирующего минимальную гибкость, легко ломается.
Неисправность регулятора температуры
Другим ключевым элементом утюгов Tefal, представляется регулятор температуры
. Для того чтобы упростить доступ к регулятору, в первую очередь, следует попробовать снять его ручку с внешней стороны корпуса. Если этого сделать не удается, придется полностью разбирать корпус и выкручивать элементы крепления для доступа к нужной части прибора.
Диагностика регулятора выполняется в несколько этапов
:
- Установить регулятор в крайние положения, при невозможности сделать это – надлежит воспользоваться плоскогубцами;
- Осуществить прозвон элемента с помощью тестера, периодически переключая регулятор в разные положения;
- Если в крайних позициях регулятора, лампочка тестера горит – элемент исправен.
В тех же случаях, когда наблюдается неисправность элемента, потребуется выполнить зачистку контактов. Для этого рекомендуется воспользоваться наждачной бумагой, пилкой для ногтей или аналогичным абразивным средством. После очистки, можно протереть контакты спиртом и дать высохнуть, что увеличит эффективность очистки.
Фото процесса ремонта утюга своими руками
Для того. чтобы выглядеть опрятнее и приятнее для окружающих, люди издревле пытались избавиться от различных складок и неровностей на одежде. В ранние периоды истории, для этой цели использовались камни подходящей формы, посуда, наполненная углями и прочие подручные средства. Электрический утюг, который на сегодняшний день получил повсеместное распространение, был изобретен сравнительно недавно.
Свою историю он начинает с конца девятнадцатого века, когда электроутюг был впервые запатентован. С тех пор, техника претерпела значительные изменения и современные бренда Тефаль являются одним из наиболее ярких и наглядных примеров. Однако, даже технически надежный прибор со временем приходит в негодность, ввиду чего, возникает потребность в его ремонте. Наиболее рациональным решением станет самостоятельное его выполнение, что позволит сэкономить средства.
Ремонтные работы
Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.
Фото – грязная подошва
Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.
Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:
- Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
- Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
- Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.
Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:
- Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
- Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
- Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.
Фото – схема
Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

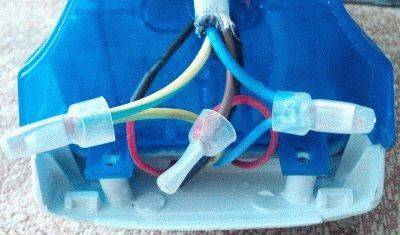

- Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
- Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.
Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).
Разборка утюга Saturn ST – CC0211

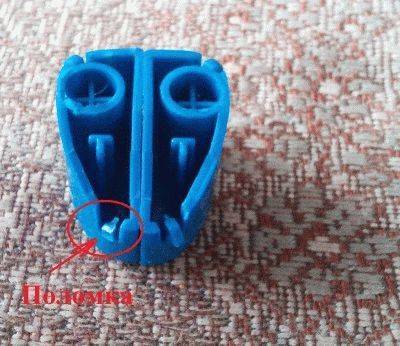

Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.
Задний винт
Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:
Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу
Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
Бак стягивается, одновременно размыкается тракт помпы парового удара. Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Утюг включается, но не греет
Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.

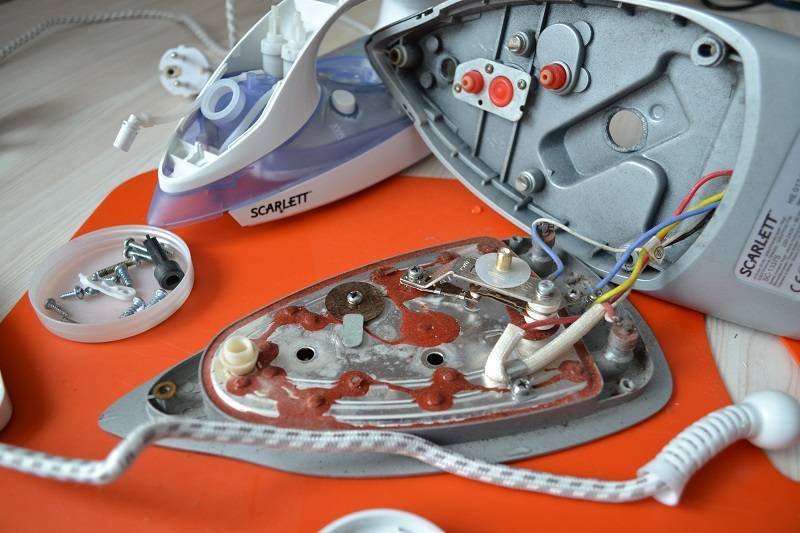

Проверяем исправность ТЭНа
Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.
Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.
Проверяем исправность терморегулятора
Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.
Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам
Поскольку для проверки отвёрткой утюг должен включаться в сеть, при замерах необходимо проявлять крайнюю осторожность
Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).
Проверка предохранителя
Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Виды утюгов и их устройство
Если говорить об электроутюгах, есть они трех типов:
Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.
Утюг без пара и с паром
- С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.
Паровая станция или утюг с парогенератором
Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

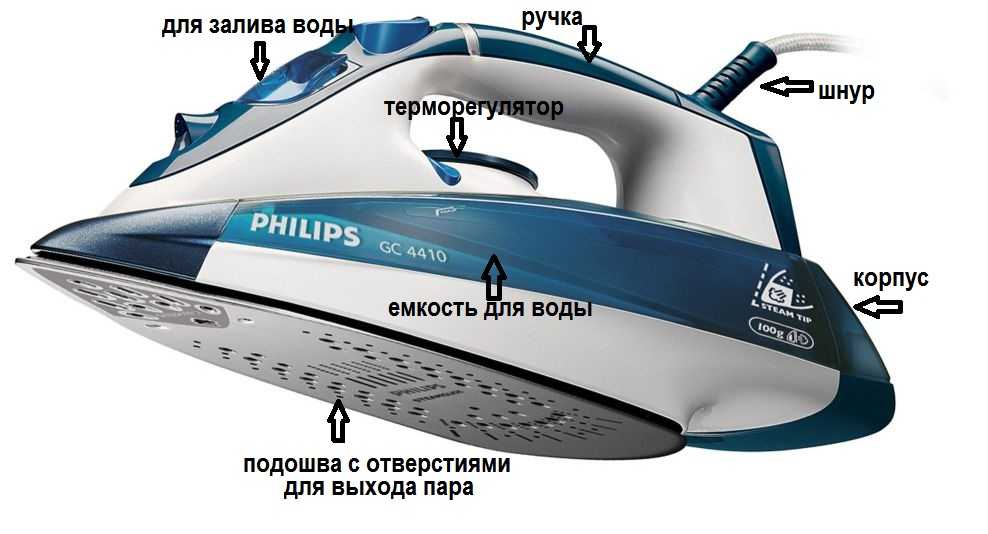

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

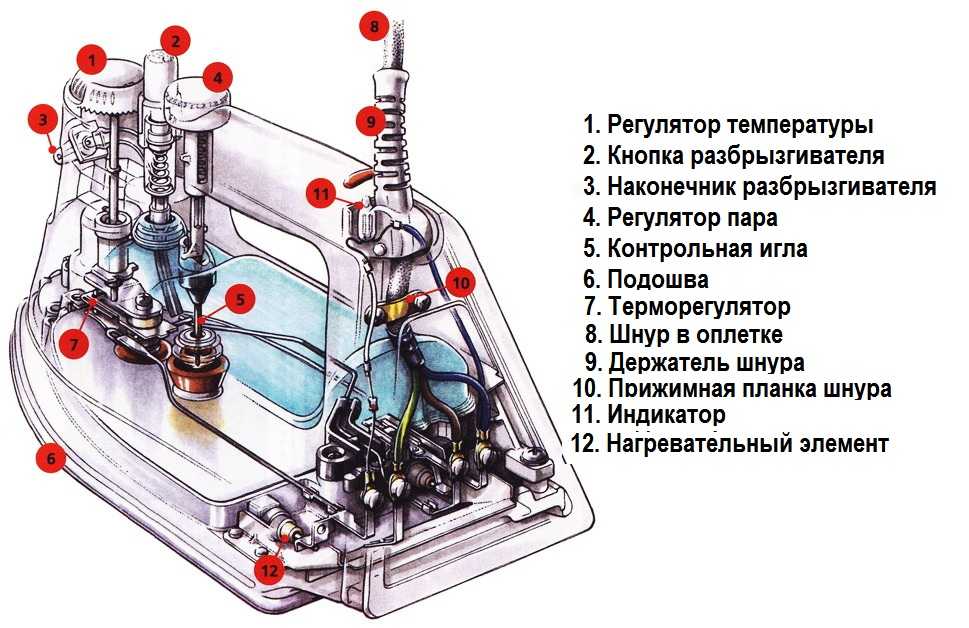

Общее устройство утюга с отпаривателем

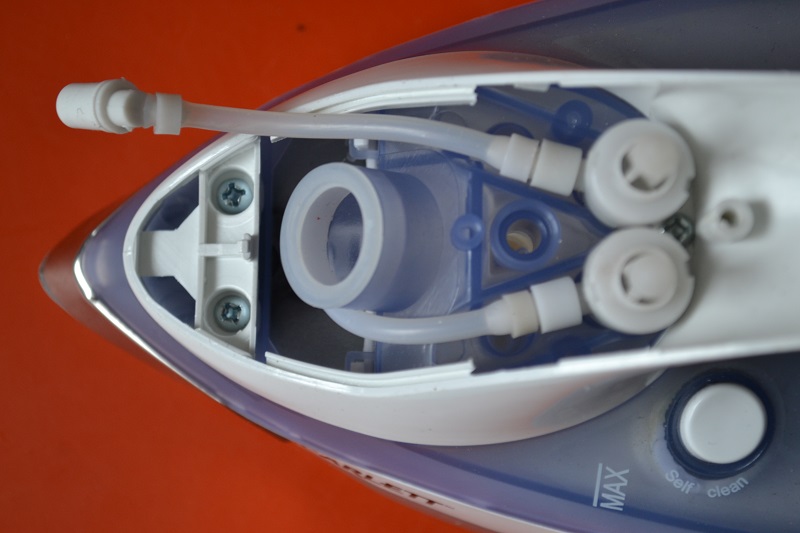

Устройство системы отпаривания
Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар
И тут важно понимать в чем именно дело
В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:
- Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается постоянно (пока не закончится вода) через определенные промежутки времени.
- Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.
Устройство современного утюга с отпаривателем
Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.
Утюг с отпаривателем и разбрызгивателем (без парового удара)
Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

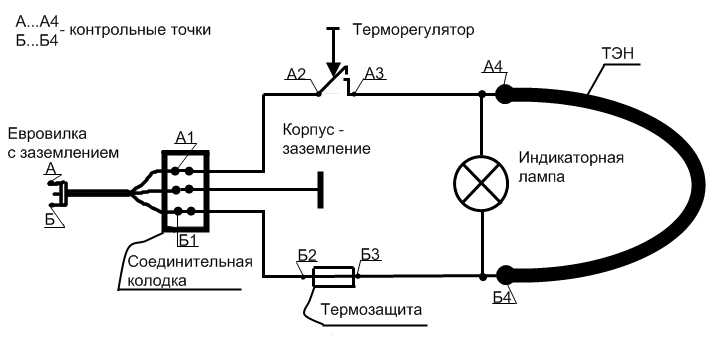

Электрическая схема утюга
Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.
Электрическая схема утюга

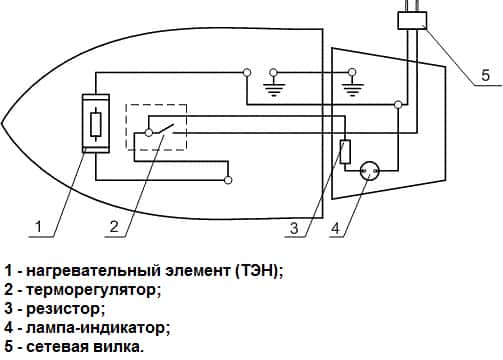

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.
Возможные причины поломки

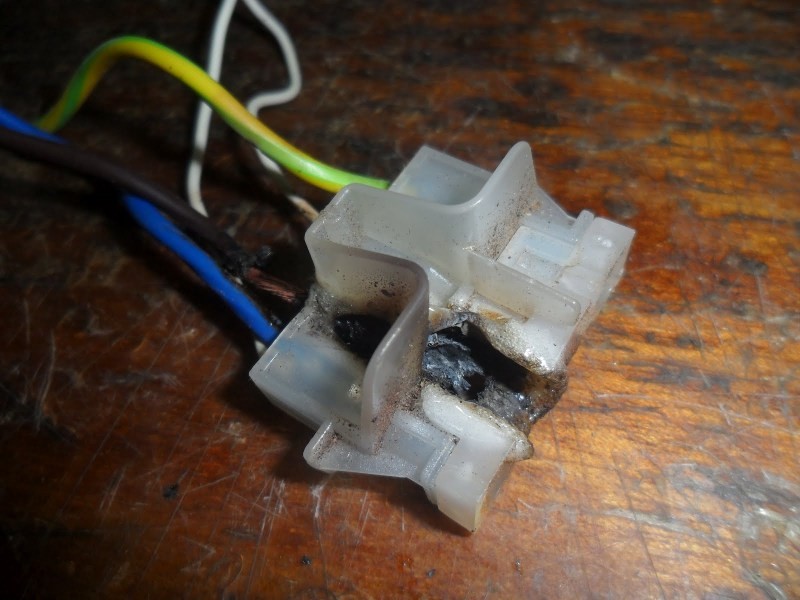

Обрыв в проводке
Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.
Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.
Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:
- На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
- Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.
Совет Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).
Перегорание
Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.
Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:
- Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
- Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.
Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:
Плохие контакты
Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:
Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.
Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем
Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.
Внимание Процедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца
Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца
Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.
Неправильная заточка конца жала паяльника. Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.
Термозащита
Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:
- 2200 Вт – 25 А.
- 1500 Вт – 16 А.
- 1000 Вт – 10 А.
- 600 Вт – 6,3 А.
Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.
Термозащитные устройства утюгов
Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.
