Решетки на окна: что можно своими руками, выбор, изготовление, установка, о заказе готовых

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

глухие;
раздвижные;
распашные;
откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

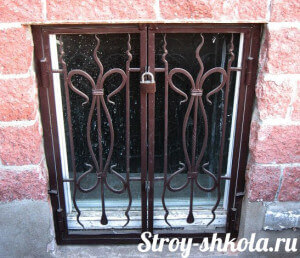

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание!
Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику

Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

сварные;
сварные с ковкой;

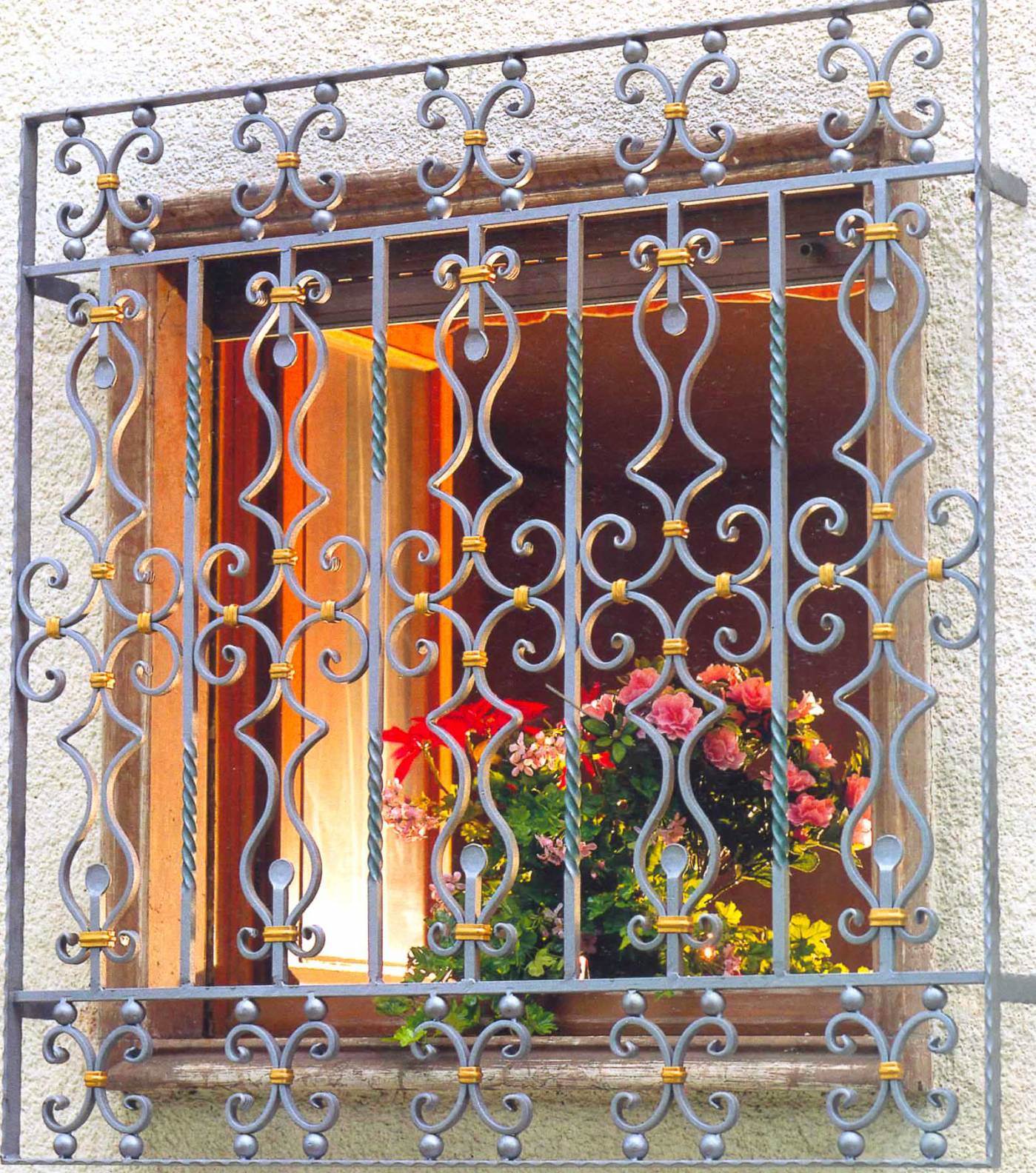

кованные;
литые.

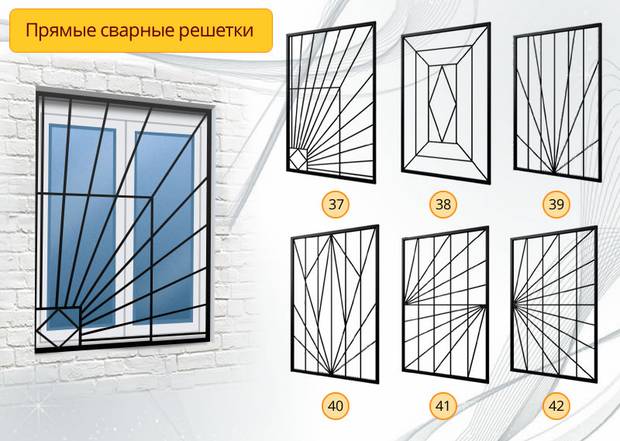

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чугуна в заводских условиях. Их недостатком является значительный вес и высокая стоимость.

Предназначение решеток

Решетки отличаются не только по конструктивным особенностям или способу изготовления, но и по предназначению. Вот три основных класса конструкций:

декоративные;
охранно-декоративные;
охранные.

Первый вид металлической конструкции не имеет своей целью выполнять защитные функции. Такие изделия монтируются для того чтобы подчеркнуть внешний вид здания. Ко второму виду решеток можно отнести конструкции с элементами ковки и кованные. Они являются украшением, а также выполняют защитную функцию. К охранным относятся обычные металлические сварные конструкции. Но отличие также лежит в толщине используемого материала. Для первого варианта диаметр арматуры может составлять всего 1 см, а в последнем уже от 2 см.

Процесс изготовления

В соответствии с выполненным чертежом вырезаются необходимые детали из уголков и арматуры. Их поверхность нужно тщательно очистить от коррозии и загрязнений. Для этого лучше использовать специальные химические средства. После обработки можно приступить к изготовлению рамки.

Сначала варится «скелет», по его величинам делаются створки. На данном этапе также потребуются стальные уголки. Согласно схеме, к створкам привариваются арматурные заготовки. Далее створки монтируются в раму, после чего нужно сделать разметку для точек крепления петель. Следует помнить о том, что петли не должны открываться внутрь. После приваривания открывающихся деталей собирается вся конструкция.

Завершающий этап – установка замочных дужек. Работу нужно выполнять с максимальной аккуратностью, поэтому конструкция сначала устанавливается в вертикальном положении, и только потом отмечаются места для приварки дужек. Их расположение зависит от высоты окна относительно земли и может приходиться на среднюю часть или нижнюю треть конструкции.

Чтобы изделие прослужило долгие годы, поверхность решетки нужно покрыть грунтовкой, а затем покрасить.

Этапы изготовления

Для начала нужно сделать чертеж будущего изделия. С этой целью выполняют замеры оконного проема по откосам. Габариты конструкции должны быть на несколько мм (как правило, на 5-10) меньше самого проема

Особое внимание следует уделить нижнему отливу. Его края должны находиться на расстоянии в 5-15 см от поверхности стены

Сама решетка должна располагаться вровень с фасадом здания. В данной ситуации есть два варианта:

высота изделия будет меньше проема настолько, чтобы отлив располагался под рамкой конструкции;
на решетке снизу делается выступ для отлива.

После того как будет выбрана модель и будут сняты мерки, можно начинать делать чертеж. Открываемая конструкция предусматривает два элемента: рамку и створку. В зависимости от размерности окна может быть одна или две подвижные створки. Если ширина окна составляет полтора метра или меньше, лучше установить одностворчатую решетку. При больших размерах рекомендуется двухстворчатая конструкция. Чертеж должен не только содержать размерность решетки, но и показывать расположение деталей, формирующих защитную основу

Важное условие – недопущение проникновения между ними человека даже с маленьким ростом. Данное расстояние, как правило, составляет до 15 см

Сложность узора зависит от имеющегося оборудования и желания выполнять трудоемкую работу. Обычные перекрещивающиеся элементы требуют самого обычного комплекта:

угловую шлифовальную машинку (или болгарку);
сварочную установку.

Этапы изготовления

Сама решетка должна располагаться вровень с фасадом здания. В данной ситуации есть два варианта:

высота изделия будет меньше проема настолько, чтобы отлив располагался под рамкой конструкции;
на решетке снизу делается выступ для отлива.

Наилучшее решение – первый способ, где предусмотрена меньшая высота изделия.

угловую шлифовальную машинку (или болгарку);
сварочную установку.

Если нужно реализовать более замысловатую идею, не обойтись без специального гибочного приспособления, которое позволит сделать необходимый рисунок.

Технология изготовления

Для работы потребуются:

Если у вас уже имеется опыт работы с металлом и ковкой, то решетка может стать произведением искусства.

сварочный аппарат;
болгарка;
перфоратор;
молоток;
стальной уголок и прутья;
средство для грунтовки;
краска.

На первом этапе нужно подготовить все элементы решетки по выбранному эскизу. Прутья режут и выгибают согласно узору, из металлических пластин вырезают декор. Чтобы сделать из прута завиток, в тиски зажимают 2 небольших отрезка арматуры, вставляют между ними заготовку, нагревают паяльной лампой и сгибают. Если нет тисков, можно забить прутки в толстый деревянный брусок. Конечно же, данный способ гибки требует немалых физических усилий, но зато он считается наименее затратным. Тем, кто планирует заняться изготовлением решетчатых конструкций на продажу, лучше приобрести ручной гибочный станок.

Декор из металлических пластин вырезают ножницами по металлу, а тонкие круги можно сделать из отрезков трубы соответствующего диаметра.

Там же будет производиться и процесс сборки конструкции. Сначала варят каркас из уголков, а затем меряют его диагонали: если они совершенно одинаковы, можно приваривать остальные элементы. Когда решетка готова и полностью соответствует эскизу, приваривают к раме петли и замок. На бескаркасных конструкциях к боковым прутьям приваривают отрезки стальной полосы и уже к ней крепят запорное устройство и петли.

Теперь самодельную решетку следует правильно установить. Для этого ее поднимают, приставляют к проему и отмечают на откосах расположение навесных петель. Проделывают перфоратором отверстия глубиной до 15 см, причем диаметр отверстий должен быть на 2 мм меньше, чем диаметр штифта, изготовленного из рифленого прута. Далее штифты забивают в отверстия, оставляя снаружи не больше 2-3 см, и наваривают на них стальной уголок. Сверху приваривают вторую часть петель, затем соединяют их с петлями на решетке и закрепляют каркас. Когда решетки на окна установлены, остается только зачистить окалину, все прогрунтовать и покрасить.

При желании к нижнему краю решеток можно прикрепить специальные кронштейны и установить цветочные горшки. Оригинально выглядят конструкции с коваными цветами и листьями, очень красиво смотрятся решетки из завитков. Украсить окна своими руками просто, главное – иметь желание и немного фантазии. И даже если первая решетка получится не слишком аккуратной, не стоит опускать руки, ведь все приходит с опытом.

Технология выполнения решеток

Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Процесс изготовления

Глухая конструкция используется чаще всего, поэтому стоит рассмотреть процесс ее изготовления. Кроме того, именно такая решетка может послужить основой для створчатой конструкции.

Глухая конструкция

Первым делом при изготовлении глухой конструкции, необходимо сделать качественную раму. Для нее можно воспользоваться уголком, о котором было сказано выше. По нарисованному образцу делается нарезка основных четырех элементов, которые составят каркас. Аккуратнее будет смотреться вариант их крепления между собой с запилом на 45 градусов. С помощью транспортира или методом проведения диагонали в квадрате делается разметка требуемого угла. Болгаркой выполняется рез, при этом необходимо сделать зазор на толщину диска, чтобы заготовка не получилась укороченной.

Сварочные работы проще всего будет проводить с использованием специальных угловых струбцин, но они не всегда бывают доступным, поэтому одну из заготовок можно зажать в тиски, а вторая удерживается помощником. Не следует сразу наваривать полный шов, достаточно будет сделать несколько небольших прихваток. После этого проверяется прямой угол, если все в порядке, тогда можно производить окончательное сваривание. Эту процедуру стоит повторить для всех углов

После этого важно посмотреть на плоскость основы, чтобы ее не повело

Далее выполняется заполнение для каркаса. Арматура нарезается на требуемые части и приваривается внутрь каркаса. Для увеличения прочности всей конструкции к ней можно приварить поперечные или продольные перемычки. После полной сборки можно приступить к монтажу конструкции. Если она будет находиться внутри оконного проема, тогда есть смысл заранее просверлить в отверстия в боковых гранях уголка для крепежа. Расположение отверстий переносится на откосы и в откосах сверлятся отверстия на требуемую глубину. В решетки и стены вставляются анкерные дюбели и производится крепление. Чтобы изделие невозможно было демонтировать гаечным ключом, необходимо сделать прихватки гаек к основе. После этого решетку можно прогрунтовать и покрасить. Вариант изготовления красивой конструкции можно оценить в видео.

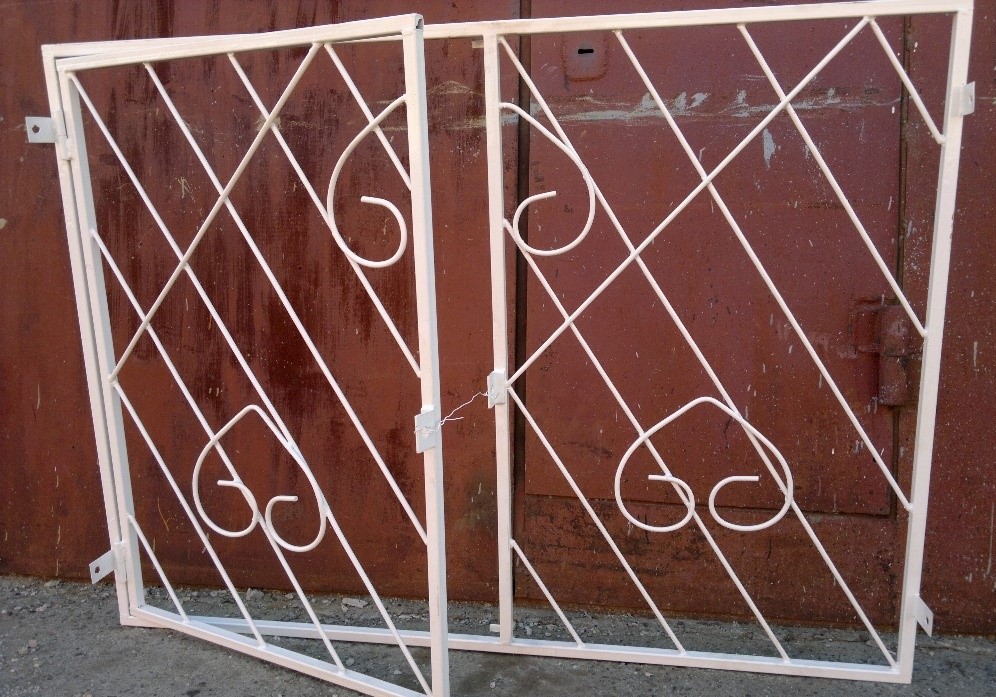

Распашная решетка

Распашная решетка для окна изготавливается похожим образом. Понадобится основная рама и рама для створок. Основная рама решетки может быть изготовлена из уголка, как и в предыдущем случае, а для рамы створок можно воспользоваться квадратом, который будет израсходован на перемычки. Если материал для створок решетки имеет небольшой диаметр, тогда нет смысл резать углы заготовок под 45 градусов. После подготовки элементов решетки привариваются петли для створок. Их стоит приварить прихватками, после чего наложить полный шов. Когда петли створок находятся на своих местах, можно приступать к заполнению пространства внутри створок.

Кроме поперечных и продольных планок, можно использовать элементы холодной ковки. Они представляют собой заранее изготовленные компоненты, которые можно приварить на решетку. Привариваются эти компоненты, на финишном этапе подготовки решетки. Фиксация готовой конструкции к стене производится похожим способом, как и предыдущий вариант

Если она будет установлена снаружи, тогда важно это учесть в размерах. Для фиксации в стену заранее устанавливаются металлические штыри, к которым приваривается готовая конструкция

Вместо навесного замка, можно предусмотреть такой, который можно будет открыть только изнутри.

Если монтаж решетки будет производиться на значительной высоте, тогда стоит заранее позаботиться о соблюдении мер безопасности. Решетку можно подавать сверху на веревках, чтобы ее было легче удерживать. Монтажнику и помощнику можно расположиться на стремянках или на специальных помостах. В этом случае будет удобнее использовать инверторный сварочный аппарат, т. к. он имеет небольшой вес и его легко взять с собой. Чтобы не тягаться с проводами, можно воспользоваться аккумуляторным перфоратором при монтаже решетки. Первичную покраску можно осуществить еще до установки конструкции, а финишную уже после, т. к. потребуется подкрашивать сварные швы.

Обратите внимание!
Распашная решетка будет особенно востребована в комнате для детей, чтобы родители могли получить доступ в любой ситуации

Подготовительные работы

До начала работ необходимо снять замеры с окон. Ширина решеток равна ширине оконного проема минус 5-6 см. Высота решеток может быть чуть ниже окна, при этом зазор между решетками и оконным проемом должен быть таким, чтобы пролезть через него было невозможно.
После выполнения замеров выполняют эскиз в масштабе, где прорисовывают основные и декоративные элементы. Если решетки имеют сложный рисунок, необходимо замерить на чертеже самые большие отверстия и, умножив результаты замеров на масштаб, выяснить их реальный размер, чтобы после изготовления не оказалось, что через них возможно проникновение в дом злоумышленника.
Если распашные решетки изготовляют из двух створок, необходимо предусмотреть на каждой створке место крепления замка. Можно выполнить одну створку жестко закрепленной, а вторую – распашной, что сделает конструкцию более жесткой при соблюдении пожарной безопасности. При этом распашная створка должна располагаться у полностью открывающейся створки окна.

Из инструмента и вспомогательных материалов вам потребуются:

Болгарка и круги по металлу;
Сварочный аппарат;
Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
Молоток;
Обрезки уголка или металлической полосы для крепления навесных петель;
Грунтовка и краска по металлу.

Простые и раздвижные решетки

Проще всего сделать обычные решетки, в этом случае арматуру устанавливают в проемы окна, а затем на нее закрепляют прутья, которые украшают декоративными коваными деталями: пиками, корзинками или вензелями.

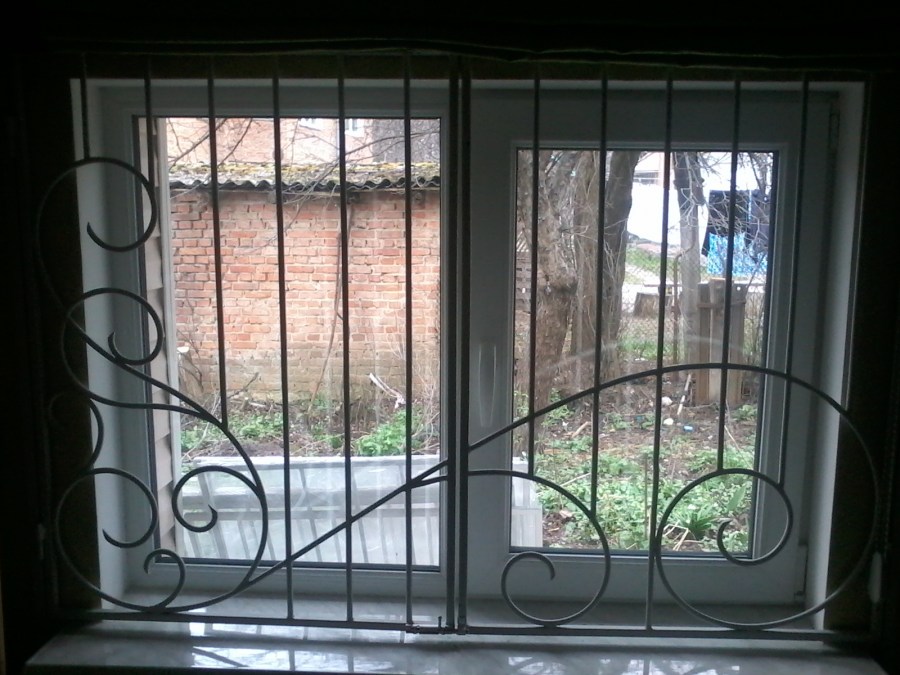

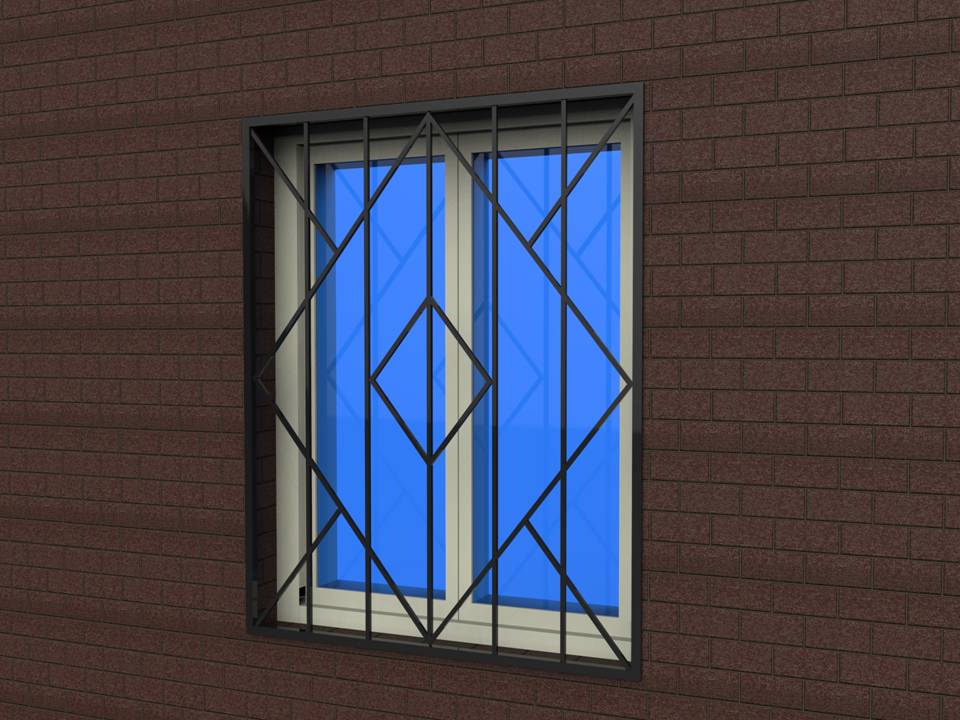

Смотрите на фото, как выглядит подобная конструкция.

При такой конструкции она не будет слишком тяжеловесной, а сможет даже украсить окно и придать ему необычный вид.

Чтобы сделать подобную конструкцию своими руками для дома или дачи, вам понадобятся схемы, чертежи, а из материалов – полосы и прутья из металла.

Перед началом работ нужно измерить окно, и сделать чертежи в соответствии с ним.

Поскольку большинство оконных проемов имеют стандартный размер, вы сможете найти уже готовые схемы, или немного изменить их под свои размеры.

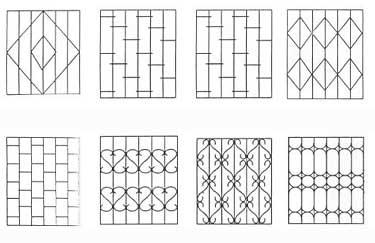

Примеры схем вы можете увидеть на фото. Для того чтобы сделать решетку, прутья нужно согнуть, либо сложить их один на другой и приварить в местах стыка.

Чтобы вся конструкция находилась внутри и не была видна снаружи, вокруг ограждения необходимо создать каркас.

При составлении схемы решетки следите, чтобы она получилась не только нужной по размеру, но также чтобы пустоты в решетке не были слишком объемными – они должны быть такими, чтобы даже маленький и худой человек не смог через них пройти.

Иначе вся защитная необходимость в решетке отпадет, и она сможет выполнять исключительно декоративную функцию.

Таким способом делается самая простая решетка на окна, проследить весь процесс ее изготовления вы можете по видео.

Видео:

https://youtube.com/watch?v=1NwhwLVBsYY

После того, как прутья приварены друг к другу, желательно дополнить конструкцию декоративными элементами – это улучшит ее внешний вид.

Места сварки чаще всего закрываются обжимками, благодаря этому они становятся практически незаметны, и не портят общий внешний вид изделия.

Скорее всего, сделать декоративные элементы самостоятельно не получится, т.к. для этого требуются навыки холодной металлической ковки, а также специализированное оборудование.

Можно оставить решетку и без декоративных элементов, если вам важнее просто защитить жилище или, например, дачу от непрошенных гостей, а не украсить фасад.

В ином же случае лучше заказать изготовление дополнительных элементов, либо решетки целиком у профессионалов.

Некоторые этапы работ будут аналогичны созданию обычной конструкции, главная же сложность в изготовлении такой решетки в том, чтобы изготовить ее механическую часть.

Каждая секция такой решетки должна быть способна не только сложиться, но и при необходимости перемещаться.

Такая защитная установка состоит из двух элементов: рамы и непосредственно решетки. Рама выступает в качестве направляющей, а также каркаса для удерживания конструкции.

Элемент решетки в такой конструкции разбивают на секции, которые соединяются друг с другом, но не ограничивают в движении.

Такие конструкции обязательно оснащены роликовым механизмом, благодаря которому ее можно передвигать.

Чтобы сделать складной механизм решетки, вам понадобятся пластины в количестве двух штук, которые фиксируются между прутьями.

В пластинах просверливаются отверстия с обоих концов и по центру, а затем их соединяют в этих местах с помощью специальных заклепок.

В центральных местах соединения должна быть установлена вертикальная стойка. Ею должны быть оснащены все три механизма. При этом при крепеже пластин они должны быть раздвинуты.

Смотрите на фото вариант устройства раздвижной решетки

Следующим этапом нужно соединить заклепками крайние пластины. По краям створок предварительно устанавливают подшипники и направляющие, чтобы сделать конструкцию подвижной.

Последним этапом устанавливают замок или другой закрывающий элемент – для этого подойдет даже обычный шпингалет или дверной замок.

Создание такой конструкции непросто, вам понадобятся схемы и фото в работе, а если подобного опыта у вас нет, то лучше остановиться на обычной решетке.

Установка решетки

Стальные прутья от 20 мм толщиной монтируются во внешние откосы. Их количество зависит от периметра изделия. На каждые 50 см требуется одна монтажная заготовка. Глубина монтажа в стену составляет три четверти от длины прутьев. Выступы из внешнего откоса должны быть такими, чтобы при установке изделия оно находилось вровень с наружной стеной. После установки прутьев к ним приваривается рама. Места сварки также следует обработать грунтовкой и покрыть краской.

На данном этапе установка решетки завершается. Остается только проверить открывание конструкции и ее прочность. Каждую стадию изготовления и установки нужно тщательно просчитать. При использовании сварочной установки необходимо соблюдать правила техники безопасности. Выполнение всех этих условий позволит сделать решетки на окна своими руками, получив в итоге надежную и привлекательную защитную конструкцию для окна.

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них – установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Проектирование собственного варианта

Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.

Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться

В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка

Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.

Обратите внимание!
В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Установка решетки

Установка решеток производится достаточно просто, и эта операция доступна каждому. Для этого готовую решетку нужно приложить к оконному проему и на стене отметить места для будущих креплений, обычно их делают 4 штуки. После этого при помощи перфоратора в намеченных местах просверливаются отверстия, в которые вбиваются штифты. Делается это с таким расчетом, чтобы их высота над поверхностью стены составляла 3-4 см. Отверстия должны быть несколько меньшими, чем диаметр штифтов, это необходимо для плотного вхождения в стену элементов крепления. Если все в порядке и надежность креплений не вызывает сомнений, оконная решетка приваривается к штифтам.
