Ревизионный колодец для канализации: 6 видов

Планирование строительства

Рассмотрим, как производится устройство канализационных колодцев – СНиП предусматривает строительство камер определенного размера. Кроме того, необходимо выбрать подходящие материалы для строительства.

Определение размеров

Диаметр канализационного колодца определяется в зависимости от размеров труб. Так:

• Если трубопровод имеет размер менее 300 мм, то оптимальным размером станет изделие круглой формы с диаметром 1000 мм, при этом рабочая камера должна иметь размер 700 мм.
• Если трубопровод собран из труб диаметром более 300 мм, то рекомендуется устанавливать конструкции квадратной формы, длина стороны камеры должна быть не менее метра.

Материалы для изготовления

В настоящее время применяется два вида колодцев:

• Изготовленные из полимерных материалов – из полиэтилена, ПВХ или стеклопластика.
• Изготовленные из железобетона. Они могут быть монолитными, но более распространенным является использование готовых колец, которые выпускаются заводами ЖБИ.

Кроме того, для строительства разрешено применять влагостойкий кирпич или бутовый камень. Однако, поскольку работа с этими материалами достаточно трудоемка, в настоящий момент их используют для сооружения крайне редко.

Комплектация

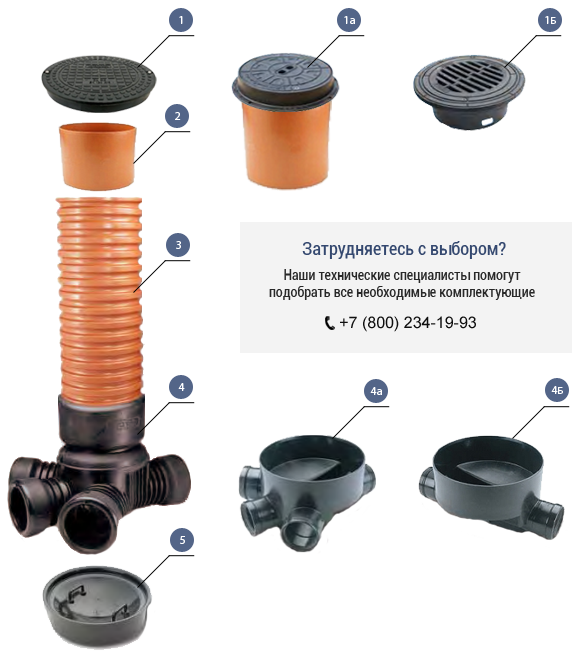

При монтаже колодезных устройств используются дрены из пластика с гофрированными стенками. В комплекте содержатся:

• лотки – устанавливаются с патрубками на днищах только инспекционных сооружений;
• патрубки – для подсоединения подводящих и отводящих дрен;
• монолитное дно – герметичное основание без каких-либо отверстий для дрен, применяется в накопительных водосборниках;
• кольца шахты – формируют резервуар;
• кольца уплотнения – служат связующими элементами шахты с горловиной;
• уплотнительная манжета – располагается между шахтой и дном сооружения;
• крышка – люк, защищающий шахту от проникновения мусорных отходов в емкость.

Высота сооружения регулируется количеством колодезных колец. Пластические устройства отличаются легкостью, герметичностью и простотой при подключении дрен.

В дренажном строительстве также широко используются бетонные водоприемники. Главное их достоинство – долгий срок эксплуатации. Однако для сбора подобной тяжеловесной конструкции нужна специальная подъемная техника.

Дренажные колодцы можно соорудить из железобетонных колец, пластиковых емкостей, кирпичных кладок и даже изношенных автомобильных покрышек. Что лучше выбрать?

В прочности и долговечности бетонных, а также кирпичных водосборников сомневаться не приходится. Но их необходимо покрывать специальными растворами, чтобы обеспечить надежный уровень герметизации.

Обустройство шахты железобетонными кольцами невозможно без привлечения спецтехники, на что потребуются дополнительные средства.

Для серьезных проверок используют колодец большого объема, так, чтобы в нем помещался человек

По соотношению цены и качества лидируют полимерные устройства дренажных колодцев. Для большей устойчивости к давлению грунта их гофрируют и перфорируют. Пластиковые водосборные сооружения изготавливаются в трех форматах:

• прямоугольном;
• цилиндрическом;
• конусном.
• Легкий вес составляющих элементов конструкции позволяет собрать колодец, практически вручную, двум-трем человекам. Гарантированный срок эксплуатации пластиковых дренажных колодцев – до 60 лет.

С чего правильно будет начать?

Прежде всего нужно определиться с типом проходящей неподалеку от дома канализации. В зависимости от этого различают два возможных типа подключения:

• Раздельное. Используется в случае подключения ливневой и бытовой канализации частного дома. Осуществляется раздельно в две системы.
• Смешанное. Может быть использовано при наличии трубопровода смешанного типа. В таком случае подводится одна общая труба, которая и врезается в систему.

Нужно понимать, что канализационный ввод, который соединит внутридомовую систему с централизованной, финансируется застройщиком. Это может вылиться в приличную сумму. Желающие сэкономить могут попытаться осуществить задуманное мероприятие в ходе плановой модернизации централизованной ветки. Для этого стоит перед началом работ обратиться в водоканал, где предложить свое финансовое участие в проведении такой модернизации. При положительном решении организация возьмет на себя часть работ, включая проектирование и подключение, что даст существенную экономию. Еще один способ заплатить меньше – коллективная врезка с соседями. В этом случае расходы так же удастся уменьшить.

Самостоятельная врезка в центральную канализацию – хлопотное мероприятие. Тем, кто не любит бегать по инстанциям можно порекомендовать обратиться в компанию, оказывающую такие услуги. В этом случае застройщик будет избавлен от необходимости сбора пакета разрешительных документов и решения ряда организационных вопросов. Кроме того существенно упрощается процедура ввода в эксплуатацию новой ветки. Однако такие услуги стоят недешево и желающие сэкономить от них, скорее всего, откажутся.

Тем, кто решил заняться решением вопроса самостоятельно, понадобится собрать следующие документы:

• План участка и дома, на который должна быть нанесена схема прокладки канализационного трубопровода. Выполняется компанией, специализирующейся на проведении геодезических экспертиз.
• Технические условия нового подключения. Разрабатываются организацией, которая занимается обслуживанием канализационных коммуникаций.
• Проект подключения ветки к централизованной системе канализации. Документ готовится специалистом-проектировщиком. Основанием для него становятся полученные ранее ситуационный план и технические условия.
• Согласование подготовленного проекта в водоканале и Архитектурном управлении. Параллельно утверждается компания, которая впоследствии будет заниматься подключением новой ветки.

Еще один важный нюанс. Стоит заручиться согласием жильцов соседних домов на осуществление строительных работ в непосредственной близости от их участков. Следует подготовить документ и собрать подписи соседей. Если трубопровод будет проходить по участкам, на которых расположены сети других организаций, например, электрические или тепловые, а также предполагается проведение его под проезжей частью, потребуются дополнительные разрешения. Если все эти процедуры кажутся слишком хлопотными и появляется желание провести самовольную врезку без сбора документов, надо знать, что за такие действия предусмотрен внушительный штраф и принудительный демонтаж трубопровода за счет застройщика.

Для обустройства наружной ветки канализации, которая будет протянута до центральной магистрали, следует использовать специальную трубу

Установка дренажного колодца своими руками

Удобство монтажа и скорость выполняемых работ, а также максимальная простота процесса побуждают владельцев загородных домов к самостоятельному строительству ливневых канализаций.

И такой подход весьма оправдан. Для выполнения работы не потребуется привлечение дорогостоящей строительной техники, а полученный результат оправдает затраты на полимерную продукцию.

Разметка и земляные работы

Первое, что предстоит выполнить, — это устройство современной дренажной системы своими руками, разметить территорию и провести выемку грунта. Для этой цели потребуется подготовить деревянные колья и шнурку. С их помощью обозначается будущая ливневая канализация и места установки пластиковых дренажных колодцев.

Далее земляные работы переходят в стадию выемки грунта. Такая работа производится обычной штыковой лопатой. Подчистить и выровнять основание можно совковым инструментом. Использование полимерных изделий для устройства ливневой канализации позволяет не использовать большую глубину траншей.

Трубы и элементы колодца не боятся сильных морозов, что и позволяет закладывать их не глубже 60 см.

А вот котлован, в котором будет производиться монтаж коллекторного или поглотительного колодца, придётся серьёзно углубить. Данный объект должен принять в себя большое количество ливневых вод, поэтому его объём будет довольно обширный. Для этой работы понадобится помощник, вытаскивающий грунт с глубины.

На дно траншей и котлованов обязательно засыпается щебень. Это позволит снизить сезонное перемещение грунта и не позволит дренажу потерять герметичность из-за возникающих смещений. Поверх камней укладывается геотекстильное полотно. Данная мера не позволит корням растений опутать систему и тем самым повредить её.

Монтаж элементов колодца

Когда земляные работы будут закончены, можно начинать монтаж. Но прежде чем собрать дренажный колодец своими руками, необходимо подготовить требуемые детали. Для работы понадобятся:

• Гофрированная труба из полимеров необходимого диаметра.
• Донный лоток.
• Оголовок колодца.
• Уплотнительные манжеты разных размеров.

Не будет лишним запастись битумной мастикой. Этот материал нужен для обработки соединений элементов дренажной конструкции.

На подготовленное дно котлована устанавливается донный лоток. В него нужно подсоединить дренажные трубы, по которым будет поступать сточная вода. В зависимости от количества путей используется и соответствующий лоток, где уже сделано требуемое число отверстий.

Трубы вставляются с помощью резиновых манжет. Каждое изделие в месте соединения дополнительно обрабатывается битумной мастикой. Данная мера позволяет улучшить герметичность колодца.

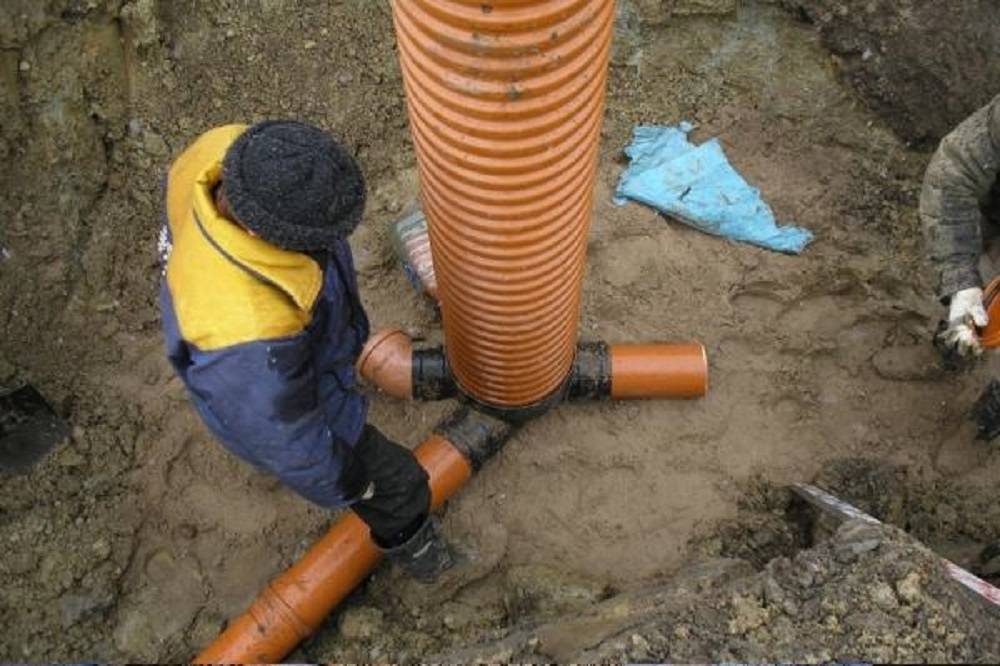

Далее сборный дренажный колодец поднимается вверх за счёт гофрированной трубы. Для этого изделие необходимо отрезать на нужный размер.

Потом при помощи манжеты и битумной мастики трубу вставляют в донный лоток. Таким образом получается шахта колодца, где можно будет проводить ревизионные работы.

На следующем этапе следует установить оголовок. Это также выполняют при помощи манжеты и битумной мастики. Когда все элементы будут занимать своё место, сооружение засыпают песком или щебнем. Делать эту работу следует аккуратно. Лучшим способом будет засыпка небольших порций толщиной не более 15 см с последующей трамбовкой.

Как только до верхнего края колодца останется 20 см, начинают использовать землю и дёрн. Венчать готовое сооружение должен полимерный люк для колодца. Это позволит исключить попадание мусора в ёмкость, которая может засорить её и не позволить набирать или транспортировать воду.

Назначение подземных смотровых камер

Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.

Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.

Точно определить место утечки помогают также смотровые камеры.

Галерея изображений

Фото из

Малый смотровой колодец

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.

За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

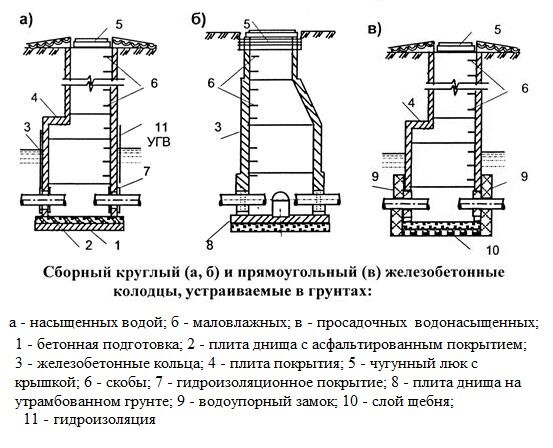

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.

Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Как правильно подобрать насос для откачки дренажных вод

Погружной насос необходим для обслуживания любого типа дренажных колодцев. В зависимости от конструктивных особенностей колодца могут использоваться и стационарные, и переносные агрегаты.

Оптимальным вариантом для продолжительной работы является погружной поплавковый дренажный электронасос с небольшой производительностью, но большим запасом мощности. Если откачка дренажных вод носит периодический характер, целесообразно использовать мощный, высокопроизводительный агрегат.

Для эффективного удаления отложений из всех типов колодцев используются следующие модификации насосов:

• грязевые;
• погружные;
• фекальные;
• центробежные;
• песчаные;
• гидравлические.

Независимо от названия, насос должен обеспечивать не только откачку воды, но и удаление ила, песка и небольших твердых предметов.

Работы по очистке дренажных колодцев производятся в следующей последовательности:

1. С помощью грязевого насоса из резервуара откачивается вся вода.
2. Водяной насос мощной струей под высоким давлением подает в емкость чистую или отфильтрованную воду.
3. Мощный грязевой насос, работающий одновременно с водяным, откачивает из резервуара воду, насыщенную отложениями.

Даже при ручном способе очистки, необходимо предварительно откачать воду из колодца.

Технология производства

Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.

Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.

Устройство смотровых колодцев

Вся смотровая система имеет свои особенности, на эту тему есть инструкция и она обязательна к применению.

–>

Составляющие и принцип установки

Давайте сначала разберемся из чего состоит узел.

Принцип установки смотрового колодца

 Итак:

• В верхней части расположен люк;
• После этого идет горловина, которая делается из различных материалов. Могут применяться и полимерные колодцы для канализации. Цена материалов довольно разная и каждый может выбрать то, что по карману;
• Камера рабочая. Диаметр колодца канализации подбирается индивидуально;
• Лоток;
• Основа.

Само кольцо может иметь практически любую геометрическую форму. Для изготовления наибольшим образом применяют жби кольца, которые укладываются на подушку, она делается из щебня.
Сама система представляет из себя лоток, он плавно переходит в трубное соединение.

По стенкам камеры еще делаются ступени, они предназначены для спуска. Ка правило размер выбирается по высоте порядка 1,8 метра.
На поверхности монтируется люк, который возвышается приблизительно на 20-ть см. В качестве материала для изготовления используются полимерные материалы или чугун.

Классификация смотровых колодцев

Все смотровые колодцы имеют схожую конструкцию.

Они обычно состоят из нескольких элементов:

• люк;
• горловина;
• рабочая камера;
• лоток;
• основа.

Схема устройства типового смотрового колодца — верхняя часть с крышкой должна быть легко доступна, чтобы можно было мониторить уровень жидкости. Форма колодца может быть, как круглая, так и четырехугольная. Основание конструкции чаще всего выполняется из железобетонных плит, уложенных на щебень.

Конструкционная особенность оборудования – лоток, в который переходит трубопровод на входе в колодец. В нижней части лоток повторяет форму трубы. Изготавливается элемент из бетона, поверхность детали затирается.

В некоторых случаях используется еще и железные. С обеих сторон от лотка монтируются полки, на которых размещаются рабочие в ходе эксплуатационных мероприятий.

Размеры рабочей камеры должны быть вполне достаточными для того, чтобы человек мог спуститься внутрь и выполнить необходимые манипуляции. На стенке камеры располагаются ступени или скобы для спуска.

Для его изготовления может быть использован чугун или особые полимерные материалы.

Все смотровые колодцы в зависимости от своих конструктивных особенностей можно разделить на несколько групп:

1. Контрольные. Обустраиваются на участках соединений дворовой и уличной сети. Должны быть расположены только за красной линией застройки.
2. Поворотные. Устанавливаются там, где направление трубопровода изменяется. Лоток таких конструкций должен иметь форму плавной кривой и в точности повторять очертания поворота.
3. Перепадные. Монтируются на участках, где уровни подводящей и отводящей трубы не совпадают.
4. Промывные. Обустраиваются на стартовых участках, где из-за невысокой скорости жидкости может образовываться осадок, что потребует промывки труб.
5. Линейные. Монтируются на прямых участках трубопровода. Точное расстояние между смотровыми колодцами рассчитывается исходя из диаметра труб.
6. Узловые. Устанавливаются в местах соединения нескольких веток трубопровода. Обычно узел соединяет три подводящих и отводящую трубу.

Основные санитарные требования обустройства перепадных канализационных колодцев

В соответствии с санитарными требованиями (СНиП 2.04.03-85 п.4.25-примечание) при обустройстве канализационной системы с использованием трубопровода, диаметр которого до 600 мм и высота перепадов до 0,5 м, не обязательно обустраивать перепадный колодец.

При обустройстве канализационной системы, где высота перепадов до 3 м и диаметр трубопровода 600 мм устанавливают трубчатые перепады.

В качестве промывного колодца можно установить смотровой обычный колодец или же специальные конструкции, которые имеют подвод воды и обустроены запорными устройствами.

Камеры или колодцы на самотечных канализационных и напорных трубопроводах рекомендуют строить по типовым проектам.

Для этого нужно знать, что все конструктивные элементы имеют соответствующую маркировку, на них должно быть написано: колодцы канализационные серия. Пренебрегать маркировкой специалисты не советуют.

Как правило, используют сборные железобетонные конструкции и элементы, которые изготавливают в соответствии с ГОСТ 8020-56. Элементы железобетонные для колодцев круглой формы имеют диаметры: 700, 1000, 1250 и 1500 мм. Люки для таких колодцев изготавливают в соответствии с ГОСТ 3634-91.

В частном домострое допустимо сооружать такие колодцы из кирпича

При этом важно учесть, что глубина лотка в канализационном колодце должна иметь размер, который равен диаметру самой большой трубы канализационной системы

Перепадной колодец канализации

Он может быть пяти видов:

• отводы шахты выполняются вверх и вниз;
• в виде стакана;
• с вертикальным водным гасителем;
• многоступенчатый вариант;
• с угловым переливным каналом.

Канализационный колодец из кирпича включает в себя:

1. Дно, с одноуровневой магистралью.
2. Стенки.
3. Открытый лоток.
4. Плиту перекрытия.
5. Защитный люк.
6. А также, стеновые скобы.

Для проведения работ и спуска обслуживающего персонала диаметр устройства должен быть более 1 метра.

Монтаж из бетонных колец

Толщина подсыпки около 1500 мм. Этот элемент даёт возможность противостоять проседанию всей конструкции.

После проведения вышеуказанных мероприятий, монтируется слой гидравлической изоляции. Это может быть рулон или лист. На изоляционный слой накладывается опалубка для лотка. Возможна установка уже готовой плиты.

Следующий этап – это переход к строительству шахты. Колодцы, изготовленные из бетона, собираются в нулевом котловане, где ещё не установлены рабочие элементы.

Монтаж канализационного колодца – небольшой видео отчет

Требования к монтажу канализационных строений

Установка выполняется в строгом соответствии со СНиП и регламентируется ГОСТ № 2080 90, где говориться, что нельзя допускать резких поворотов прокладки системы.  Необходимо соблюдение углов входящих и выводящих патрубков.

1. Рабочие элементы изготавливаются из мелкозернистого бетона с соблюдением рекомендуемых стандартов.
2. Резервуар должен быть обустроен армирующими стержнями с целью равномерного распределения нагрузки и состоять из арматурной проволоки.
3. Перед установкой нужно подготовить рабочую схему и провести подготовительные работы, в которые входит расчистка площадки, удаление растительности, в том числе деревьев.

Это не полный перечень рекомендаций и рабочих условий, которые в полной мере, отражены в соответствующих документах.

Смотровые строения канализации из пластика

Всё большее распространение получают изделия из пластика. Их отличает простота сборки и экологически чистые материалы, используемые при производстве конструкций.

Монтаж колодца xvid

Самостоятельная установка смотровых конструкций

Да, такой вариант возможен. Но, монтаж своими руками, связан с определёнными затратами и объёмными подготовительными работами, которые своими силами вряд ли можно выполнить. Подводка системы к частному дому может существенно отличаться от общепринятых принципов. Это может быть связано с характером конструкции, залеганием грунтовых вод и структурой рабочего участка.

Принцип работ не отличается от прокладки промышленным способом. В интернете есть много обучающих видеороликов. Достаточно литературы технического характера. Поэтому, нет смысла, подробно, останавливаться на этом вопросе.

В заключение

Подводя итоги можно отметить следующее. Существует множество конструкций разного типа и назначения. В вопрос монтажа закладываются показания многих служб, и выбирается оптимальный вариант.

Изначально выполнятся бумажная работа: создаётся чертёж и по нему выполняется монтаж конструкции, который может изготавливаться из разных материалов.

Промежуточный смотровой колодец

Как сделать канализационный колодец для дома своими руками: Обзор- Устройство и виды +Видео

Обустраивая систему водопровода и канализации любого типа не обойтись без канализационных колодцев. Их оборудование предусмотрено даже при септике, на загородном участке. Колодец играет огромную роль при выполнении ремонта и профилактических работ, таких как промывание, откачка и чистка. При его отсутствии, Вы не сможете выявить участок засора и ликвидировать последствия. Устройство всех систем канализаций специальными конструкциями для контроля, ремонта, обслуживания или функциональных нужд требует СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». Нормативы указывают где, сколько и какие колодцы ставить.Типовая структура колодца:

• люк-крышка;
• горловина;
• рабочая камера, высотой около 1,8 м;
• шахта, как правило, круглая, обустроенная лестницей;
• днище.

Виды и функции канализационных колодцев

Кроме емкостей, которые используются в системе канализации для сбора и переработки, дренажа сточных вод, на участке, где прокладывается магистраль, обязательно устанавливают:

Ревизионные, или контрольные, конструкции.

Домашняя канализация

Поворотные колодцы: места обязательной установки

Поворотные конструкции – это готовые заводские, или собранные самостоятельно из деталей емкости, которые устанавливаются на участках частного трубопровода, где есть соединения, требующие постоянного контроля и профилактической чистки.

Отверстия для врезки выполняют в размерах, равных стандартным диаметрам труб

Если емкость предназначена одновременно для ревизии и ремонта, подбирают резервуар большего диаметра. Высота готовых изделий варьируется. В нестандартных условиях применяют сборные конструкции из пластика с креплениями для установки колец.

Полиэтиленовые колодцы – это многослойные изделия, выполненные по бесшовной технологии. Материал – герметичный, но достаточно мягкий: в твердых породах с большим количеством камней пустой резервуар может деформироваться под давлением грунта.

Стандартные размеры колец

Из железобетонных деталей собирают конструкции разного уровня сложности. Основные детали для сборки поворотного колодца:

Плита толщиной до 20 см для защиты разводки. Подбирают изделие по диаметру поворота.

Кольца: заводские изделия с замками соединяют между собой до достижения необходимой высоты. При индивидуальном заказе изготовители могут сделать по чертежу отверстия для ввода и выхода труб.

Горловины и перекрытия с крышками. Горловина оборудуется лестницей и крышкой-люком.

Детали для сборки железобетонного резервуара

Подготовительные работы

Глубина и уклон трубопровода регулируются санитарными нормами и правилами

Подготовка проводится в такой последовательности:

1. Устанавливается колодец для ревизии. Проведение канализационных сетей в частном доме с подсоединением к общегородской магистрали возможно лишь при его наличии для доступа при аварийной или плановой очистке.
2. Выкапывается траншея и подготавливается место, где сливной трубопровод будет присоединяться к колодцу.
3. Подключаются к общему выходу уже имеющиеся внутридомовые канализационные системы.

Глубина траншеи должна быть на 5 см ниже планируемого заглубления магистралей. Уклон трубопровода должен быть в среднем 2 см на метр. При незначительном наклоне бытовые отходы стекают медленно, что приводит к засору. Если уклон сделать избыточно крутым, жидкость станет уходить очень быстро, не успевая увлечь за собой грязь. Это также одна из частых причин появления засоров.

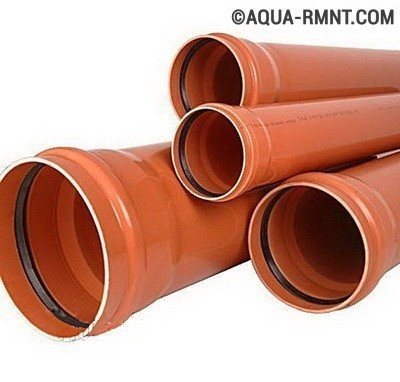

Внешняя труба должна быть большего сечения, чем внутренний стояк. Ее диаметр – от 150 мм и до 250 мм. В случае общественной врезки в центральную систему канализации применяют трубы диаметром 250 мм, для установки отводов к дворовым территориям используют элементы с меньшим сечением. На участке подключения каждого дома устанавливают дополнительный инспекционный колодец.

При определении ширины рва ориентируются на следующий критерий: для магистрали сечением 110 мм котлован должен быть не уже 60 см. При ином сечении траншейную ширину рассчитывают пропорционально.
