Сайдинг внахлест: стыковка панелей без соединительной планки (видео, фото)

Как осуществляется монтаж

Монтаж Н-образных панелей осуществляется симметрично относительно центра фасада, что обуславливает большой отход материала при прирезке панелей монтируемых на крайние участки стены. Чтобы избежать значительного перерасхода материала используется соединение виниловых панелей внахлест, позволяющее получить практически невидимый стык на любом участке поверхности.

Как же правильно выполнить монтаж сайдинга внахлест, чтобы стык мог выдержать многочисленные изменения температуры, значительные ветровые нагрузки и не испортить внешний вид фасада на протяжении всего срока его службы? Для того чтобы правильно стыковать виниловый сайдинг внахлест необходимо выполнить несколько простых условий:

Отрезать от одной из соединяемых панелей верхнюю и нижнюю замковую часть на расстояние примерно 40 мм от края, чтобы обеспечить оптимальный тепловой зазор при стыковке;
Обязательно следить, чтобы удаляемые замковые части были отпилены на одинаковое расстояние сверху и снизу, чтобы избежать наслоения материала и расхождения шва;
Стыковка панелей должна осуществляться с разбросом по поверхности фасада на расстоянии примерно 60-70 см друг от друга, чтобы обеспечить перевязку швов и прочность облицовки;
Соединять сайдинг внахлест необходимо с зазорами, зависящими от температуры окружающего воздуха на момент выполнения работ;

Резку материала осуществлять при помощи углошлифовальной машины, причем можно применять как отрезные абразивные круги, так и пилы с мелким зубом, предназначенные для резки фанеры, но резать сайдинг задней частью зуба;
Обязательно обеспечить необходимую подвижность панелей, значительно изменяющих свои линейные размеры при изменении температуры неплотно прижимая панель к обрешетке крепежными элементами.

Установка сайдинговых панелей на фронтонах

Для начала устанавливается J-образный профиль по углу фронтона Для того, чтобы конструкция была надежно закреплена используют гвозди через каждые 20-30 см:

На вершине фронтона профили накладываются друг на друга, таким образом обеспечивается их стыковка вверху (см. Как сайдингом обшить фронтон правильно). Затем лицевая часть обрезается вдоль диагонали. Не забудьте оставить между профилями зазор в 6 мм.
При использовании двух и более J-образных профилей на одной стороне каждый последующий профиль крепится внахлест с предыдущим. Измерьте угол наклона крыши, чтобы правильно отрезать панель под необходимым углом.

Монтаж внахлест

Как известно, виниловый садинг обладает достаточно большим коэффициентом линейного расширения, сильно зависящим от температуры. Как видно на видео, показывающем неправильно смонтированные фасады, это свойство вызывает расхождение панелей в месте стыка, что обязательно повлечет за собой попадание воды или снега под фасадную облицовку с образованием мест повышенной влажности, негативно сказывающихся на «здоровье» несущей стены здания.

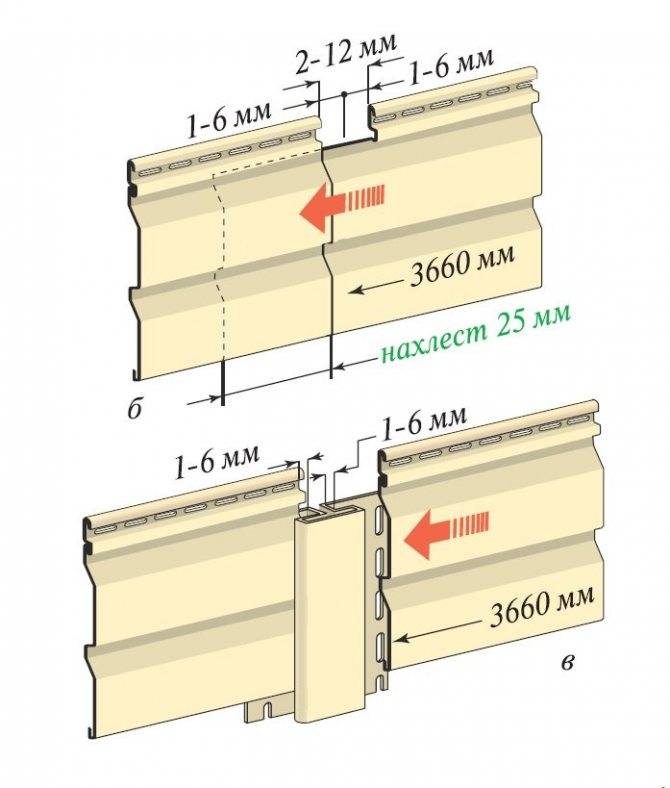

Чтобы избежать этой неприятности стыковка панели выполняется с нахлестом не менее 25 мм и тепловым и зазором между замковыми планками от 6 до 20 мм в зависимости от наружной температуры на момент монтажа. Соблюдение этого условия вместе с подвижным креплением позволят избежать тепловой деформации и расхождения замкового соединения между рядами.

Выполняя соединение сайдинга внахлест, следует помнить, что нижний или верхний ряды облицовки должны перекрывать место стыка, поэтому не следует производить соединение рядов друг над другом за исключением случаев, когда сайдинг закрепляется на планках обрешетки, специально смонтированных в месте стыковки панелей внахлест.

Монтируя сайдинг в местах оконных или дверных проемов, следует избегать соединений внахлест, чтобы обеспечить герметичность и прочность облицовки, а места соединений перенести на другое место фасада.

Еще один фактор, который необходимо обязательно учитывать в том случае, когда сайдинг соединяется внахлест и такое соединение довольно многочисленно по всей площади фасада – это направлении освещенности, преобладающее в течение суток. Чтобы качественно скрыть шов, образующийся при стыковке монтаж верхней панели должен осуществляться с теневой стороны по отношению к нижней.

Тогда направленный на соединение солнечный свет не будет отбрасывать тень от стыка, чем и достигается его маскировка на поверхности фасада. При правильно выбранном направлении света практически не видна стыковка сайдинга внахлест на фото с максимальным увеличением, а тем более при рассмотрении поверхности фасада с некоторого расстояния.

Соединять сайдинг внахлест приходится и в тех случаях, когда осуществляется монтаж панелей в местах выхода кабелей или трубопроводов, демонтаж которых связан с определенными трудностями, а иногда просто невозможен. Показанные на фото части фасадов с отходящими трубопроводами облицованы виниловыми панелями, используя соединение именно внахлест.

При попадании внешних объектов на горизонтальную полосу именно с этого места и следует начинать облицовку, вырезав сайдинг на необходимую глубину для соблюдения тепловых зазоров. Вырез верхней панели осуществляется зеркально, что позволяет скрыть место стыка и вывести трубу или кабель через аккуратное овальное отверстие, которое можно закрыть декоративным элементом.

Заключение

Если посмотреть как соединить сайдинг внахлест на видео, подробно рассказывающем о всех тонкостях этой непростой технологической операции можно использовать эти знания при самостоятельном выполнения работ или для того, чтобы проконтролировать действия строителей, чтобы в итоге получилась качественная, долговечная и красивая отделка.

Что нужно учитывать

Вы решили купить себе виниловый сайдинг, у которого текстура выполнена под дерево, камень или другой материал. И вас заинтересовал бесшовный сайдинг, монтируемый внахлест.

Следующая инструкция не для чайников, а скорее для людей с определенным опытом. Сначала советую опробовать классическую технологию крепления. Уже после этого практиковаться в монтаже по-американски.

Прежде чем рассказать о том, как стыкуется панель, еще пару слов. Такая технология позволяет обойтись без Н профиля, то есть без соединительной планки. Монтируется сайдинг на деревянный каркас и металлическую обрешетку. Подходит и для использования вертикального сайдинга. Тут можно допустить ошибки, если не следовать правилам. Потому перед тем как делать работу, попрактикуйтесь.

Монтаж сайдинговых панелей вокруг объектов

Если на фасаде дома расположен какой-либо элемент, не поддающийся демонтажу, при небольшом размере препятствия сайдинг при монтаже подрезается под соответствующий размер, с учетом температурного зазора 6 мм. Если требуется обойти выступающий элемент большого размера, то по периметру крепятся бруски каркаса, монтируется финишный профиль, затем монтируются рядовые панели.

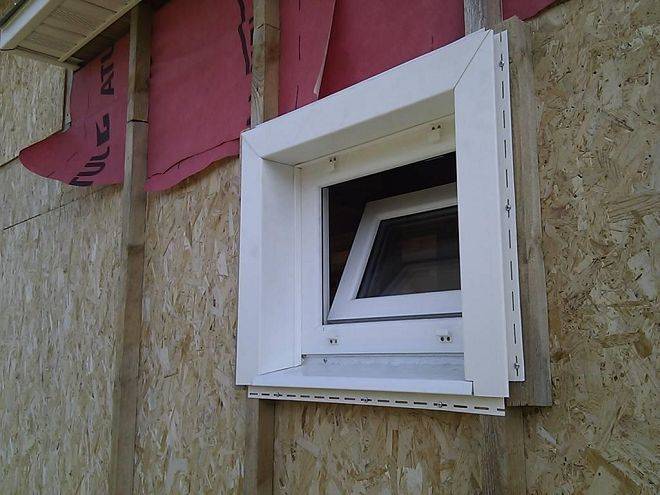

Крепление по периметру проемов

Для крепления обрамлений вокруг проемов по периметру внутренней и внешней части проема набиваются бруски. Внутри проема крепится финишный или j -образный профиль, в который вставляют профиль обрамления проема, предварительно подрезанный до нужного размера по длине и ширине. Оконный профиль крепится саморезами к фасадному обрамлению проема. На верхней и нижней планке обрамления по бокам надрезаются язычки или ушки, которые после монтажа отгибаются на боковые панели.

Когда выполняется соединение сайдинга внахлест

Нахлест панелей друг на друга по краям используется для определенных целей:

Далеко не все производители выпускают фурнитуру под каждый цвет и оттенок панелей

Также использовать методику внахлест можно при отсутствии необходимых изделий. Хотя сайдинг (особенно виниловый) широко распространен, приобрести доборный соединитель не всегда возможно. А ехать в другой город за нужным элементом иногда нецелесообразно.

Если в наличии не оказалось «Н» профиля, то облицовку можно смонтировать внахлест

Такой способ имеет и некоторые минусы:

В случае неправильного монтажа или усадки дома щель между панелями будет заметна

Традиционный способ монтажа сайдинга

Горизонтальный сайдинг монтируется снизу вверх и слева направо. Для простоты используются дополнительные планки и элементы. Традиционная схема монтажа сайдинга выглядит так:

1. Подготовка поверхности стен

Нужно снять все декоративные объемные элементы со стен (наличники, ставни, светильники, водостоки и пр.). При наличии следов плесени на стенах — обработать их соответствующими составами. На деревянные поверхности нанести защитные составы.

4. Обрамление проемов и углов

По периметру проема устанавливаются специальные профили, в которые вставляются панели сайдинга. Это может быть j — trim или финишная планка. Также на этом этапе устанавливаются угловые элементы.

5. Установка соединительной планки (при наличии)

Если длина стены больше длины сайдинга, по горизонтали панели будут соединяться при помощи соединительной планки. Спроектируйте, где ее необходимо установить (в центре стены или сбоку). Соединительная планка монтируется перед монтажом панелей.

6. Установка сайдинга

Панели сайдинга монтируются снизу вверх. Первый ряд вставляется в стартовую планку. По бокам — в угловые элементы, профили, которые обрамляют проемы, или соединительную планку.

Что такое классическая «американка»

Если в нашей стране для отделки фасадных стен зданий применялись, в лучшем случае, обыкновенные обрезные доски, то в Америке был немного иной подход. Для сайдинга внахлест использовались пиломатериалы со специальным профилем. В чем преимущества «американки»?

«Американка» — деревянный сайдинг

Доски имеют не прямоугольный, а клиновидный профиль. За счет этого значительно улучшается дизайнерский вид поверхностей. Уменьшается угол наклона нижних граней, поверхность становится менее ребристой. Еще один плюс – величина нахлеста не оказывает влияния на угол наклона ламелей.

Примерная стоимость на просторах Интернета

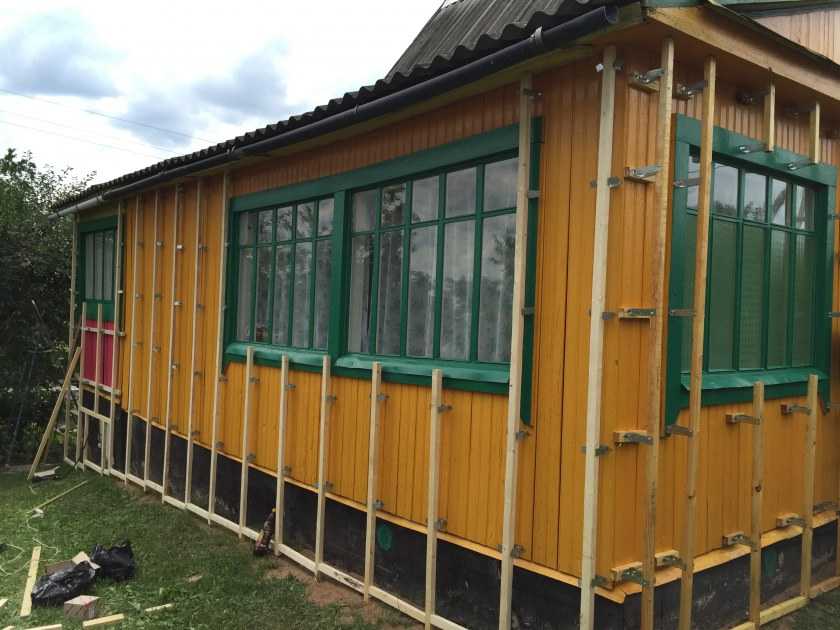

Деревянная обрешетка под сайдинг

Что такое классическая «американка»

В отличие от традиционной русской или евровагонки, классическая американская имеет клиновидную форму, облегчающую монтаж: благодаря профилю выдерживается постоянный угол наклона лицевой поверхности панели, а величина нахлеста не влияет на угол наклона. В верхней части ламели расположен зауженный шип, в нижней широкой части — соответствующий шипу паз. При монтаже шип нижней доски вставляют в паз верхней, благодаря этому исключается затекание воды в соединение.

Американская вагонка производится из обычной древесины естественной сушки и термообработанной, они отличаются размерами. Ширина ламели из термообработанной древесины 8,5 см, толщина в наиболее толстой части 1,8 см, длина панелей из древесины хвойных пород до 3-х м, из березы — до 2-х м. Ламели из сырой древесины без термообработки имеют толщину 2,8 или 4,5 см, ширину 14 или 19 см, длину до 6 м.

Монтаж «американки» выполняется гвоздями или саморезами на деревянный каркас из бруса 4,0х5,0 см с шагом 50 см. Монтаж можно вести как снизу вверх, так и сверху вниз.

Плюс американки — увеличенный срок службы, безотходное производство, простота монтажа. Минус — раскладка только горизонтальная.

Комбинирование сайдинга и фасадных панелей: советы дизайнеров

Если вы решили отделать дом сайдингом и фасадными панелями, обратите особое внимание на то, как выбранные цвета и материалы будут сочетаться между собой. Они могут быть выбраны в одной цветовой гамме, дополняя друг друга, или, наоборот, создавать яркое контрастное решение. Но не забывайте основное дизайнерское правило: на одном фасаде — не более 3 цветов

Но не забывайте основное дизайнерское правило: на одном фасаде — не более 3 цветов.

Как оно работает на практике? Условно фасад дома можно разделить на такие элементы:

стены (основная часть фасада)
кровля
цоколь
проемы (оконные и дверные)
водостоки
декоративные элементы (арки, колонны, углы и пр.)

Их цвета можно комбинировать, но таким образом, чтобы получилось не больше 3 разных оттенков. Один из самых распространенных вариантов:

Первый цвет: основная часть фасада.
Второй цвет: цоколь, кровля и водостоки.
Третий: проемы, углы и фронтоны (как правило, для них выбирают белый цвет).

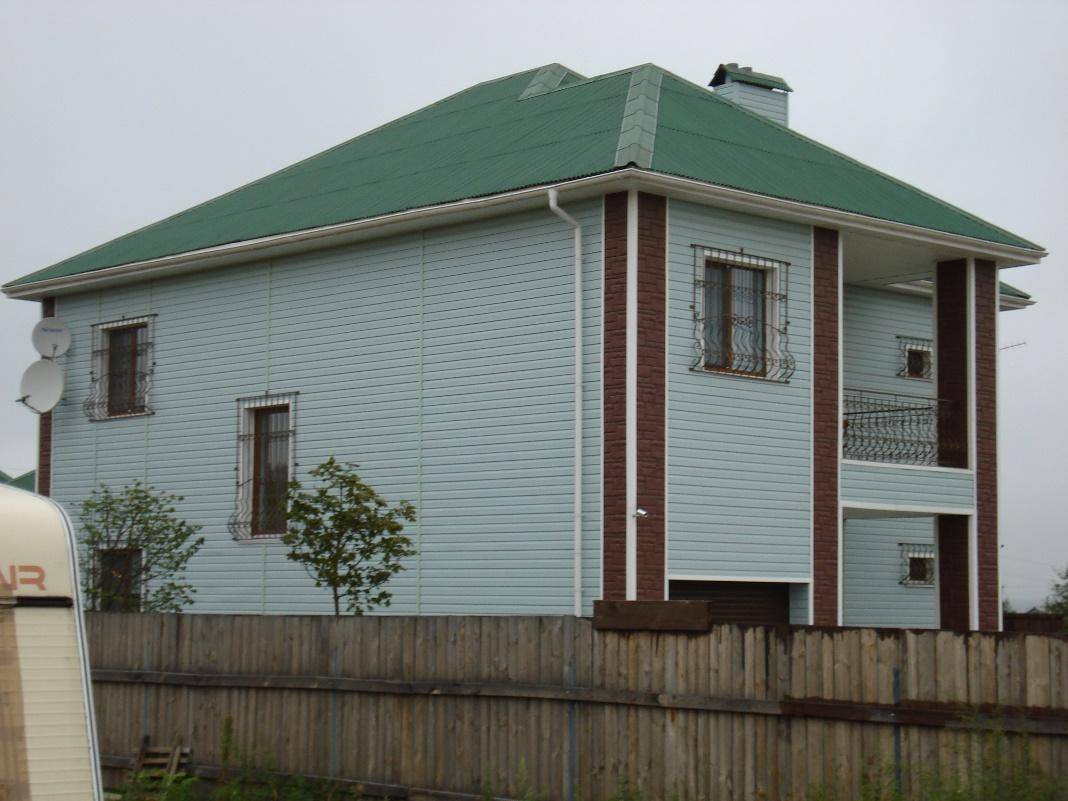

Пример такой отделки дома сайдингом и фасадными панелями можно посмотреть на фото.

Владелец дома на следующей фотографии решил подойти к вопросу нестандартно. Кровля и основная часть фасада выполнены в одной цветовой гамме, причем крыша темнее. Фронтоны, водостоки, проемы и углы — белые. А угловая часть здания декорирована контрастными фасадными панелями под камень.

На следующем фасаде также используется 3 цвета. Но присмотритесь, сколько разных материалов! Это тоже придает дому своеобразную «изюминку».

Фасад может быть самым невероятным, но при этом очень гармоничным и завершенным. Следующее фото служит тому лучшим доказательством:

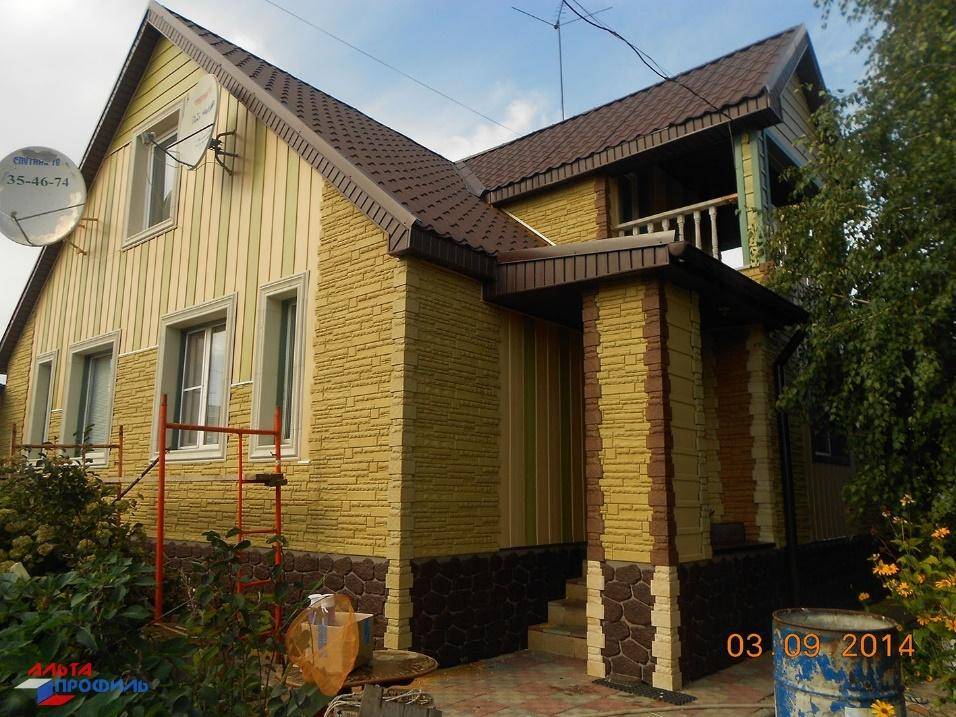

Владелец дома не ограничивал свою фантазию. Большая часть здания отделана фасадными панелями под камень. Некоторые элементы выделены вертикальным сайдингом двух пастельных оттенков. А над самой кровлей используется горизонтальный сайдинг. Оригинально? Да. Гармонично? Очень.

Иногда правило трех цветов можно нарушить. Смотрите!

В этом доме проемы окрашены под цвет кровли. Водостоки, фронтоны и балкон — белого цвета. Оригинальность фасаду придают вставки из фасадных панелей более светлого оттенка, чем цоколь. Ворота, которые, казалось бы, не вписываются в общий вид, поддерживаются ступенями и дорожкой перед домом. В целом получилось очень нежно и оригинально.

Технология укладки

Монтаж сайдинга начинается с создания обрешетки, укладки утеплителя, пароизоляции. Шаг между вертикальными брусками соблюдается 50–65 см. Горизонтальные рассчитываются исходя из размеров материала.

При соблюдении правил швы трудно заметить

Этап 1. Последовательность действий

Стартовая планка ставится над отливом/фундаментом. Фиксация делается саморезами в центре крепёжных элементов. Винты не закручиваются заподлицо, оставляется свободный ход для расширения материала.
При наличии сложных/внутренних углов начинаете работу с этих мест, устанавливая угловой профиль, угловые элементы для удержания панелей. Для внешних углов будет использоваться специальная накладка.
Решается вопрос с направлением накладки, то есть двигаться будите навстречу шву: сначала нижняя планка, на неё закрывающая.
Определяется чередование стыков. Рассчитывайте так, чтобы смещение делалось через две панели.
Для выполнения правильного чередования некоторые элементы будут подрезаться по длине.
Шахматная стыковка должна выполняться симметрично.
На глубину стыка подрезается крепёжный замок. Лицевая часть не затрагивается.

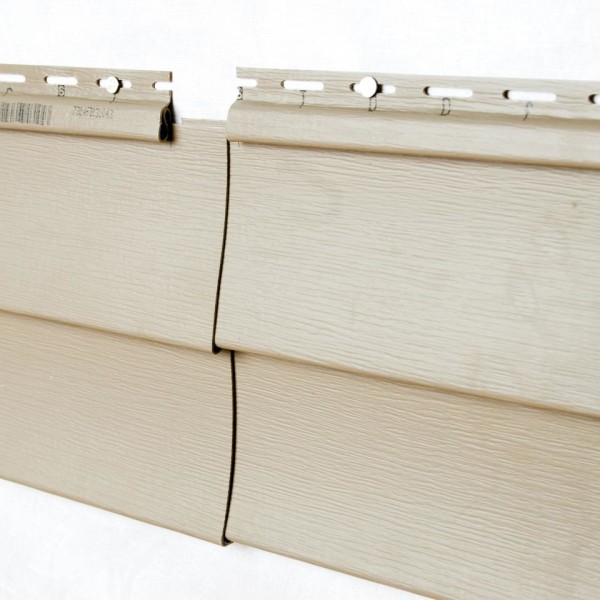

Принцип монтажа сайдинга внахлест

Этап 2. Установка первой панели

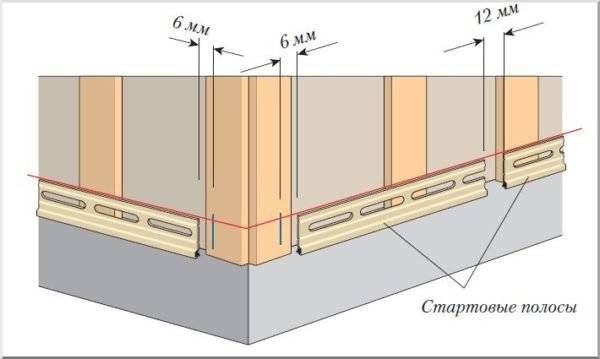

Процесс крепления сайдинга начинается с установки стартового профиля. Далее нижняя часть первой панели вставляется в профиль, а верхний край фиксируется к обрешётке саморезами/гвоздями. Крепление начинайте с середины, с последовательным продвижением к краям.

Температурные зазоры рассчитываются при установке крепежных элементов/стартового молдинга

Этап 3. Установка накладной детали

Накладываемая панель выравнивается по горизонтали, подгоняется по совмещению вырезов и крепится над первой планкой с нахлёстом.

Под длинными участками делайте укрепление, устраняющее провисание. Кусок бруска/доски прибивайте в нужном месте непосредственно к стене.

Крепёж выполняйте не спеша, аккуратно подгоняя каждую деталь, тогда стыки будут менее заметны. Финишная планка устанавливается перед монтажом последнего ряда

Этап 4. После монтажа

Исключить проникновение пыли/влаги в местах накладок поможет герметик. Выбирайте специальный вид для сайдинга, он эластичен и поглощает «гуляние» планок на 50%, например Tytan, Weather Master.

Промажьте герметиком панельные швы

Как соединить сайдинг между собой при помощи соединительной планки

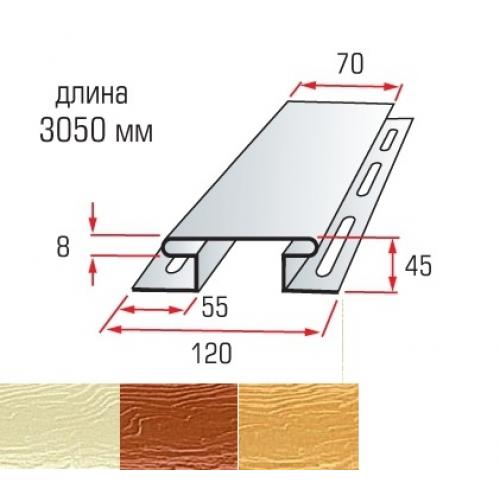

Установка соединительной планки (Н-профиля). (фото №3)

Соединительная планка (Н-профиль) монтируется перед установкой сайдинга. Процесс выполняется так:

Отметить, где будут заканчиваться софиты.
Закрепить профиль так, чтобы зазор между ним и краем софита составлял 3 мм, а нижний край был на 6 мм ниже кромки стартового профиля.
Проверить вертикальность установки.
Закрепить профиль саморезами. Сначала снизу, потом сверху.
Панели сайдинга вставить в соединительную планку.

Любые соединения Н-профиля с другими элементами нужно выполнять таким образом, чтобы оставался зазор 6 мм для температурного расширения материала.

Если высота дома больше, чем длина планок, используют две планки, смонтированные внахлест. При этом верхний профиль нужно подрезать так, чтобы зазор между планками составлял 9 мм, а нахлест — 25 мм.

Вопросы и ответы

Рассмотрим часто задаваемые вопросы, касающиеся обшивки сайдингом внахлест.

Какой величины должен быть нахлест?

Одно из преимуществ данного способа отделки стен заключается в том, что величину нахлеста выбирает каждый мастер индивидуально. За счет этого можно точно подогнать положение рядов по высоте оконных проемом, нет необходимости их подрезать по ширине. Любая подрезка ухудшает внешний вид поверхностей стен. Но величину нахлеста надо подбирать не только по этому параметру — многое зависит от способа фиксации досок. Если вы желаете сделать гвоздики незаметными, то надо выполнить два условия.

Шляпки гвоздей крепления предыдущего ряда должны закрываться следующей доской.
Крепление должно удерживать пиломатериалы от коробления.

Исходя из таких требований, практика показывает, что доски должны перекрываться примерно на треть ширины, один гвоздь держит сразу две. Но увеличение перекрытия автоматически приводит к увеличению расхода материала, соответственно, возрастает стоимость работ.

Величина нахлеста подбирается индивидуально

Как крепить гвозди — в ряд или в шахматном порядке?

Очень непростой вопрос, не имеет однозначного ответа. Каждый способ имеет свои преимущества и недостатки. Но практики советуют все-таки забивать гвозди по всей ширине досок в шахматном порядке. В этом случае один ряд метизов будет заметным, но зато почти полностью исключается вероятность коробления. Для видимого ряда используются гвоздики из нержавеющих сплавов, а для закрытого можно применять обыкновенные.

Гвозди рекомендуется забивать по всей ширине досок в шахматном порядке

Можно ли закрывать внутренние и внешние углы без щелей?

Можно, но не всегда целесообразно. Почему?

Это очень сложно. Каждую доску следует приставлять к торцу ламелей и точно снимать их месторасположения, рисунок будет в виде елочки. В дальнейшем аккуратно убирается лишний материал, проводится проверка положения и окончательная подгонка. Места срезов надо отшлифовать и обязательно минимум два раза пропитать антисептиками. Такие же манипуляции следует делать и со второй доской. Как показывает практика, время отделки одного угла увеличивается в несколько раз.
Зазоры между декоративными углами и горизонтальными досками служат дополнительными вентиляционными отверстиями. Для всех пиломатериалов очень важны оптимальные показатели относительной влажности – мокрые конструкции быстро повреждаются различными болезнями и гнилью.

Монтаж сайдинга

Какая отделка углов лучше — впритык к доскам или угловые доски накрывают ламели?

Мы отдаем предпочтение второму варианту по нескольким причинам.

Намного упрощаются работы. Отклонения по длине в несколько сантиметров не создают проблем при финишной декоративной отделке. Доски можно отрезать не каждую по отдельности, а партиями, что в разы ускоряет процесс обшивки. Кроме того, нет необходимости по несколько раз бегать с доской к станку для точного измерения и финишной подгонки.
Торцы досок отлично обдуваются воздухом – уменьшаются риски появления гнили, элементы можно не обрабатывать антисептиками.

Обшивка дома сайдингом с нахлестом

Как заменить поврежденную доску?

Для примера рассмотрим самый сложный вариант – доски зафиксированы двумя рядами гвоздей. Для работы вам нужен гвоздодер, одна сторона которого имеет плоскую лопатку.

Плоский конец гвоздодера просуньте в щель между целой и поврежденной досками, инструмент должен располагаться максимально близко к гвоздю.
Аккуратно надавливайте на инструмент до тех пор, пока шляпка не будет выступать над поверхностью доски на несколько миллиметров. Выньте гвоздодер и постучите молотком по доске около гвоздя, это облегчит выход шляпки.
Захватите шляпку противоположной изогнутой стороной гвоздодера и вытащите его. Эти манипуляции надо сделать на поврежденной и закрывающей ее досках. Чтобы не повредить поверхности, обязательно подкладывайте между гвоздодером и досками обшивки деревянные прокладки.

Замена поврежденной доски не представляет собой ничего сложного

Таким способом вытягиваются видимые гвозди. Что касается невидимых, то их придется перекусывать кусачками. Приподнимайте целую доску до тех пор, пока не появится довольно широкая щель, которая позволит кусачкам подобраться к гвоздю. В зависимости от обстоятельств, может возникнуть потребность в подрыве двух и более целых досок — это даст возможность увеличивать щель без риска растрескивания целых ламелей.

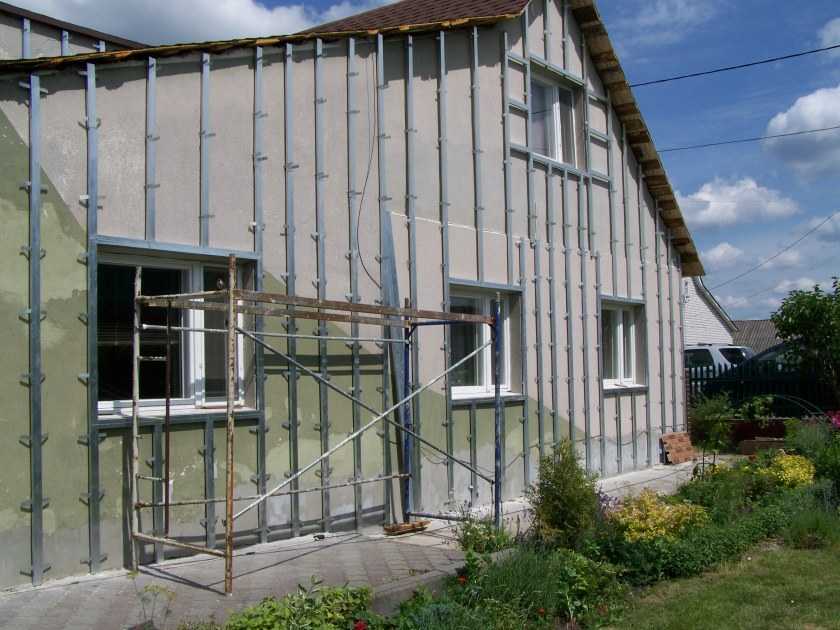

Как правильно выбрать обрешетку?

Сложный вопрос, в первую очередь по выбору материала. Какой предпочитать – дерево или металл? Сначала определим, что такое обрешетка – это те планки, на которые затем крепится сам сайдинг.
