Сборка и установка душевой кабины своими руками: пошаговое руководство

Подключение к водопроводу

Подводка воды к душевой кабине не представляет больших сложностей, если в стене правильно выведены водорозетки. При использовании душевых боксов горячая и холодная вода обычно подводится к задней панели, которая полностью не доходит до угла, в этом свободном пространстве на стене заранее монтируют две водорозетки. Их высота, взаимное расположение не играют никакой роли, они будут спрятаны за стенками душевой кабины и не видны.

В частном доме или на даче с подогревом воды через водонагреватель (бойлер) трубопровод также прячут в стене или под стяжкой, чтобы он не мешал плотному прилеганию кабинки к поверхности облицовки.

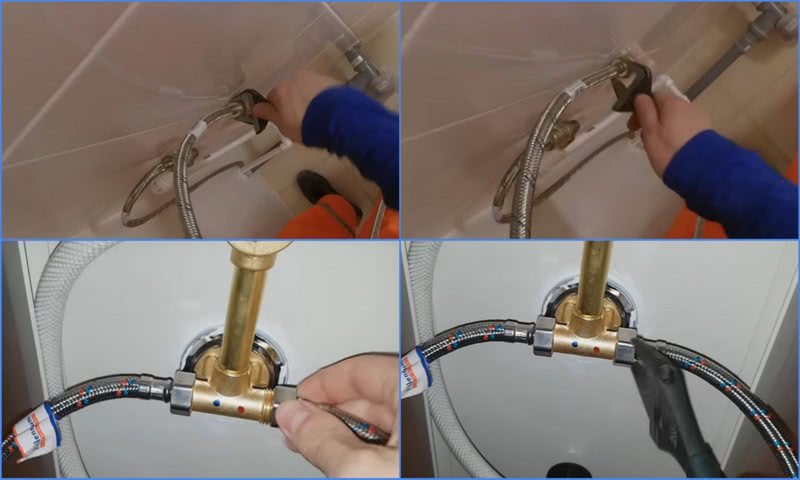

Подключение к водопроводу кабины закрытого типа состоит из нескольких операций:

Для удобства подсоединения шлангов в водорозетки предварительно вкручивают угловые переходники с наружной резьбой, используя для герметизации ФУМ-ленту.
Далее, к переходникам прикручивают гибкие резиновые подводки в алюминиевой оплетке или сильфонные рукава, соединение «американка» имеет резиновую прокладку и не нуждается в дополнительной герметизации.
Шланги подсоединяют к двум резьбовым фитингам на угловой панели, отмеченных красной и синей точками. Внутреннюю разводку проводят с помощью гибких водопроводных трубок, идущих в комплекте, их фиксируют металлическими хомутами.
Подключение к электросети душевого бокса проводят в соответствии с электрической схемой, обычно блок управления с электронными схемами находится на задней стенке и от него отходит вилка, которую включают в заранее установленную розетку.

Перед тем как подключить душевую кабину к водопроводу открытого типа, на одной из стен ванной в нужном месте по чертежам инструкции устанавливают две водорозетки с внутренней резьбой 1/2 дюйма.

Подключение душа к водорозеткам

При этом следует учитывать, что они рассчитаны на использование с конкретным видом кабины, которая должна быть приобретена заранее. Далее подключение проводят в следующем порядке:

Используя ФУМ-ленту, вкручивают в водорозетки переходные муфты, на которые затем навинчивают декоративные тарелки, загерметизировав примыкание к стенам силиконом.
Ставят смеситель, к его верхней части прикручивают трубку душа, выставляют ее по уровню, отмечают точки крепежа карандашом на стене.

Просверливают плитку конусообразным сверлом диаметром 6 мм, вбивают дюбеля, устанавливают душевую лейку и крепят ее к стене на саморезы.
По завершении монтажа душа сифон подключают к канализации, ставят на место и герметизируют поддон, крепят к стенам направляющие, на которых держится дверь.

Стандартные размеры кабин

После приобретения любого вида душевой кабины, ее сборка, установка и подключение к водопроводу не вызывают особых трудностей у неподготовленного домовладельца при правильно расположенных водорозетках и канализационных отводах. Но обычно такими работами занимаются специалисты, производящие наиболее сложную часть всех работ — сборку, с использованием большого количества силиконового герметика и специального инструмента (шуруповерт). Поэтому своими руками данный вид операций проводят довольно редко и только с самыми простыми конструкциями открытых душевых уголков, собираемых самостоятельно.

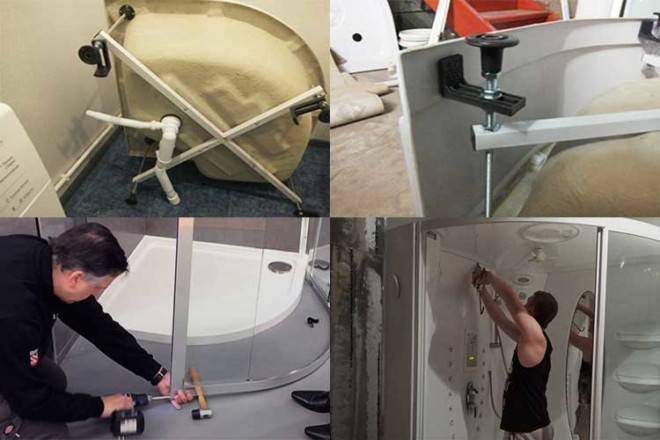

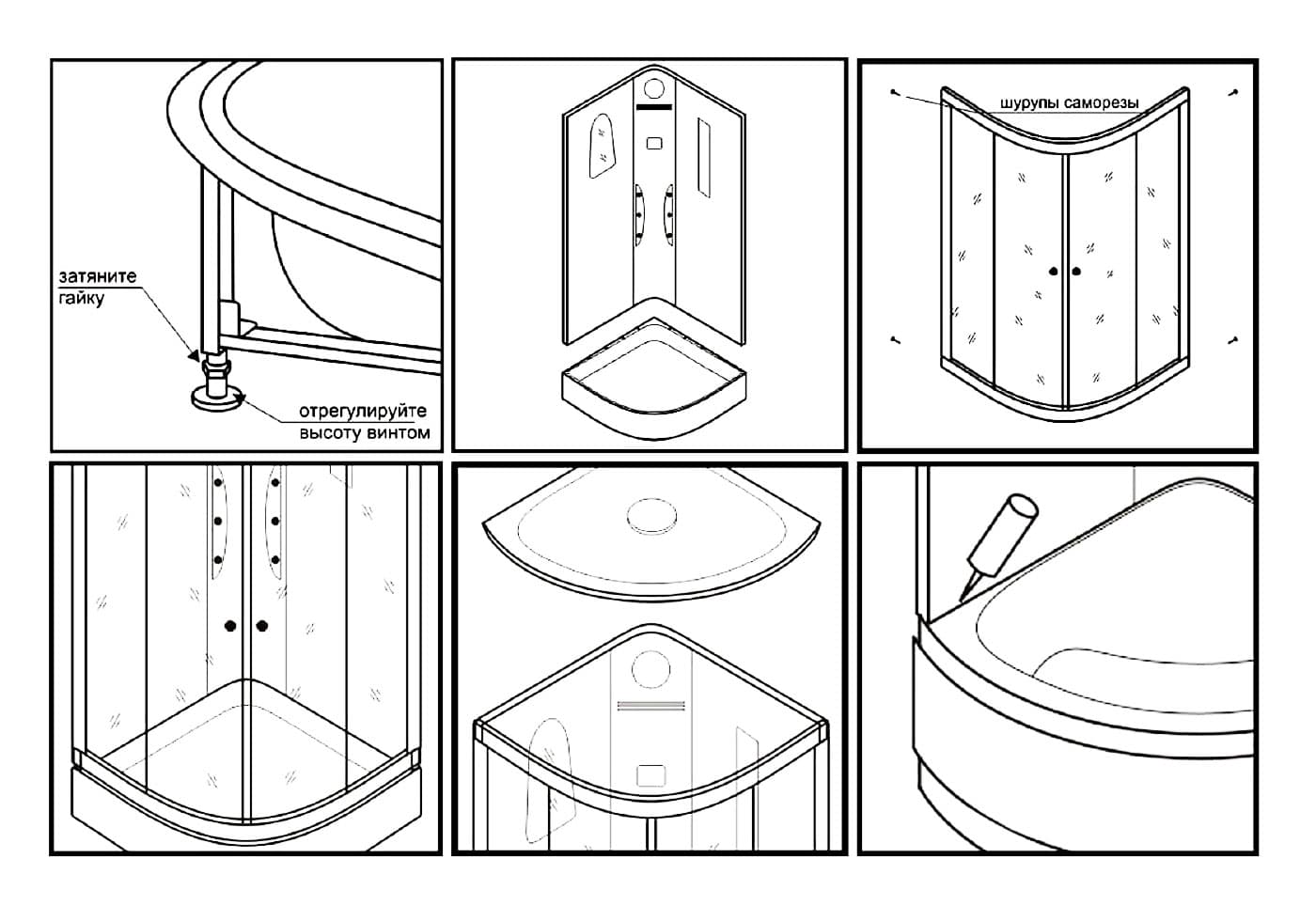

Порядок сборки душевой кабины

Именно в такой последовательности, чаще всего рекомендуют собирать душевую кабину как производители, так и сами сборщики душевых кабин.

1. Сборка и выравнивание душевого поддона по уровню

Если ваш поддон идет в разобранном виде, то собираем поддон.

Желательно обработать слив при установке герметиком.

1.2 Прикрутите к поддону каркас, передний экран, ножки.

На этом этапе, не затягивайте ножки душевой кабины, так как с помощью вращения ножек вам будет необходимо отрегулировать строго горизонтальный уровень поддона.

Также, для удобства можно не затягивать передний экран, а прикрутить его полностью уже после сборки и проверки всех функций душевой кабины.

1.3 Выровняйте поддон по уровню

Подвиньте поддон на место установки, и с помощью строительного уровня и вращения ножек, выровняйте его в строго горизонтальном положении.

После выравнивания, окончательно затяните болты ножек.

Более подробно, про сборку душевого поддона, вы можете прочитать в статье сборка душевых поддонов.

2.Сборка передней рамы с передними стеклами.

Соберите переднюю раму вашей душевой кабины с передними неподвижными стеклами, и поместите ее на поддон.

На этом этапе, вам потребуется помощь второго человека.

Более подробно, про сборку передней рамы, вы можете прочитать в нашей статье про сборку передних стекол душевой кабины.

3.Установка задних стенок и центральной панели.

Установите на поддон задние стенки и центральную панель, скрепите их между собой саморезами или болтами (зависит от производителя).

Если у вас в центральной панели не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

При этом, вам надо будет аккуратно выровнять заднюю стенку на поддоне, и просверлить отверстия с помощью сверла диаметром 2,5-3 мм.

Более подробно, про сборку задних стенок душевой кабины читайте в нашей статье про сборку задних стенок.

4.Соединение передней и задней стенки и крепление всей конструкции к поддону.

Соедините между собой переднюю и заднюю стенки с помощью саморезов или болтов (зависит от производителя) .

Затем, закрепите заднюю стенку к поддону. Если у вас на поддоне не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

5. Соберите и установите крышу

Закрепите на крыше тропический душ, подсветку, вытяжку, блок питания. А также, с внутренней стороны установите декоративные накладки.

Затем, закрепите крышу на душевой кабине. Обычно крыша крепиться только к задней стенке. Но тут, все зависит от производителя.

Прикрутите к задним стенкам душевой кабины все имеющиеся в вашей комплектации опции, зеркала полочки и прочие.

7.Установка и регулировка дверей

Прикрутите на двери ручки и ролики. Также, установите на них отсекатели и магнитные уплотнители.

Затем, установите двери на горизонтальные профиля душевой кабины. И с помощью вращения винтов регулировки роликов, отрегулируйте двери.

8.Герметизация душевой кабины.

Если ваша душевая кабина собирается при помощи силиконового герметика, то необходимо провести герметизацию. Обработайте все места соединений деталей силиконом. Кабиной можно будет пользоваться не ранее, чем через 24 часа, после полного высыхания герметика

9.Подключение к коммуникациям.

Соедините между собой все шланги на душевой кабине, электрические провода. А также, слив в канализацию и подводку горячей и холодной воды. Слив, тоже желательно обработать силиконовым герметиком.

После подключения, проверьте работу всех функций душевой кабины на предмет работоспособности и герметичности самой душевой кабины.

Вот по такому порядку, собирается практически любая душевая кабина, любой формы и любого производителя.

Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут все индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника или других факторов.

Особенности монтажа открытых кабинок

В отличие от закрытых систем, открытое оборудование закрепляется непосредственно на стены, поэтому перед установкой их необходимо тщательно выровнять. По этой же причине необходимо провести и выравнивание пола. Нужно знать, что дверцы кабинки закрепляются на стену стальными петлями, которые должны иметь возможность регулировки до 2 мм.

После выравнивания проводится полная гидроизоляция всех поверхностей, которая должна быть выполнена качественно. Для установки открытых устройств оптимально выбирать угол комнаты или нишу подходящих размеров.

Открытые душевые кабинки моно устанавливать прямо на пол. В этом случае предварительно монтируется наклонный слив в полу

Не нужно пытаться установить в открытой кабинке специальное оборудование, такое, как «тропический душ», «ароматерапия» или «турецкая баня». Оно не сможет работать в условиях отсутствия потолочной панели.

Еще одна особенность открытой кабинки заключается в том, что ее можно монтировать без поддона. В этом случае в полу комнаты обустраивается наклонный слив, оборудованный специальным сифоном-трапом. После чего выполняется стандартный монтаж кабинки, которая закрепляется к полу и стенам.

Подготовку устройства к монтажу начинаем с распаковывания отдельных элементов. Все они обычно упаковываются раздельно. При этом количество упаковочных мест зависит от модели и может варьироваться. Чаще всего вместе запаковывают только переднюю стенку изделия и две дверцы. Задние и боковые стекла раскладывают в отдельные упаковки, так же отдельно укладываются потолочная панель, поддон и задняя панель со всеми необходимыми комплектующими.

После того, как элементы душевой кабинки будут распакованы, еще раз проверьте комплектацию оборудования

Распакованные элементы укладываем на подложку, так мы защитим поверхности устройства от нежелательных повреждений. Со стеклянными панелями поступаем иначе. Они хрупкие, поэтому храним их строго в вертикальном положении, установив около стены.

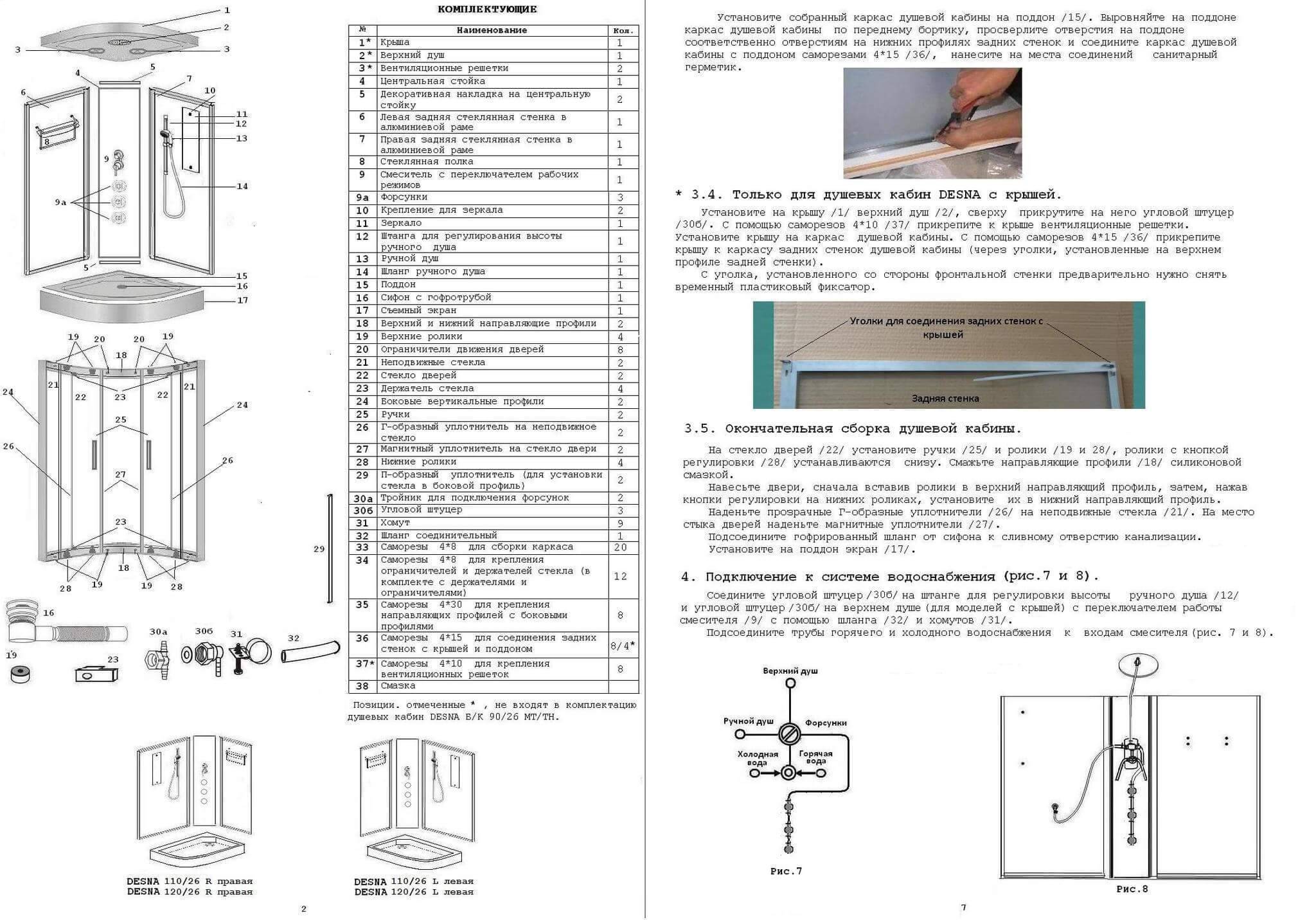

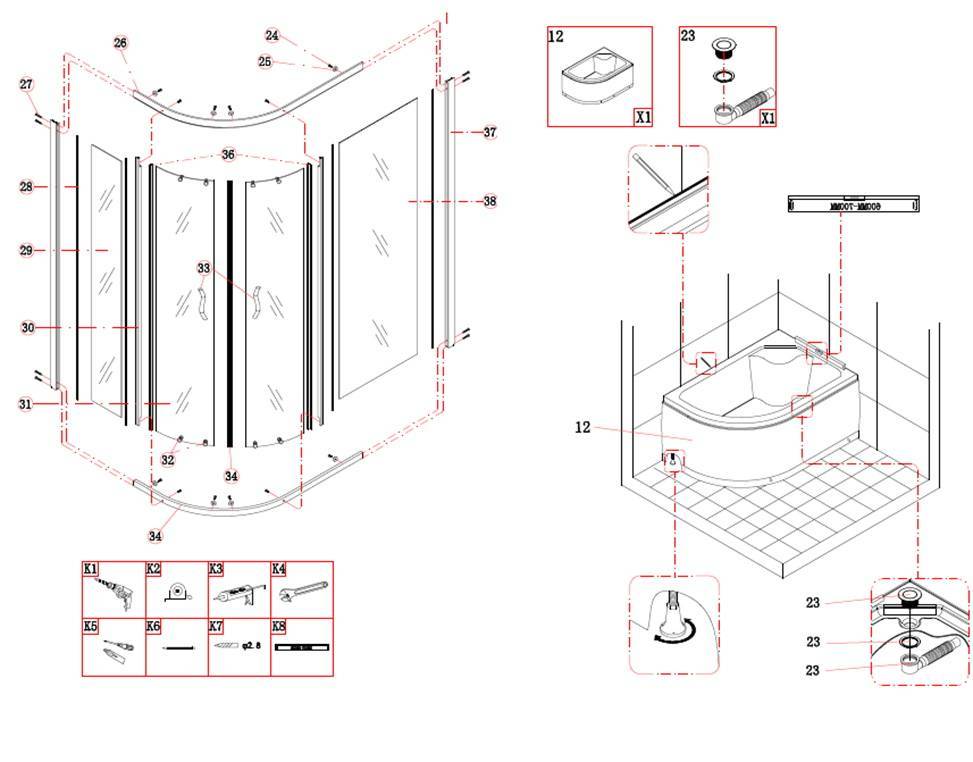

В комплекте с кабинкой должна идти инструкция по сборке. Убедитесь, что в ней присутствует текст, написанный на русском языке. Если это не так, собрать оборудование будет достаточно сложно. Еще раз внимательно проверьте комплектацию устройства.

Потолочная панель и фурнитура

Выбор душевого уголка с поддоном

Душевые уголки отличаются между собой формой, размером и материалом, из которого он изготовлен. Также определитесь, в каком углу ванной комнаты он будет установлен. Необязательно покупать кабину и поддон в комплекте, как правило, в строительных магазинах должен быть большой выбор как поддонов, так и кабинок, которые легко можно скомбинировать.

Стоит учитывать тот факт, что покупая две детали разных производителей, могут возникнуть определенные трудности, связанные с разницей в размерах. Поэтому выбираем только те детали, которые идеально подойдут друг к другу.

Производители выпускают поддоны следующих типов:

стальные;
чугунные;
керамика;
мраморные;
акриловые.

Большой популярностью пользуется последний вариант поддонов, а все из-за того, что он имеет много достоинств, таких как: средний вес, долговечность и сравнительно небольшая цена.

Такая платформа может быть прямоугольная, круглая или квадратной формы

Особое внимание нужно обратить на дверцы, ведь в том случае, когда при открытии они будут соприкасаться со стенкой, то могут повредиться или вовсе разбиться. Поэтому перед покупкой сделайте точные замеры

По внешнему виду стеклянные дверцы также имеют небольшие отличия, так как они могут быть не только матовыми или прозрачными, но и с довольно разной и в то же время привлекательной фактурой и раскраской. Даже ручки на дверях душевого уголка могут сильно отличаться друг от друга.

Установка стенок и дверей душевой кабины

Вы установили душевой поддон, теперь настало время стекловолоконных стенок и дверей. Душевые кабины именно из этого материала набирают все большую популярность, благодаря его гибкости и простоте монтажа и ухода.

Установка стенок душа – работа довольно сложная, но если вы попросите друга помочь вам, вы обязательно с ней справитесь. Перед началом монтажа мы настоятельно рекомендуем вам внимательно прочитать инструкцию изготовителя. Разные душевые кабины могут значительно отличаться друг от друга, поэтому в первую очередь вы должны ориентироваться на рекомендации производителя.

Даже если вы купили комплект, включающий поддон и каркас с панелями, проверьте их совместимость. Распакуйте компоненты стенок, стараясь не повредить стеклянные панели, так как они довольно хрупкие. Перед началом работы убедитесь, что у вас есть все необходимые инструменты – рулетка, хорошая дрель, отвертка и пистолет для герметика.

Элементы каркаса стенок душевой кабины.

Первый шаг этого этапа работы – сборка и установка металлического каркаса. Вкручивая винты, не затягивайте их слишком туго.

Сборка каркаса.

После того, как металлический каркас будет собран, мы рекомендуем вам разместить его на верхней части поддона и убедится, что они должным образом совмещаются. Хорошо, если у вас есть помощник, так как каркас не обладает достаточной жесткостью, пока не прикреплен к стене.

Установка каркаса.

Используя спиртовой уровень, убедитесь, что стойки каркаса действительно вертикальны. После этого отметьте на стене места, где предстоит сверлить отверстия для последующего крепления рамы.

Разметка мест для сверления отверстий.

Теперь на время уберите каркас в сторону и просверлите отверстия в стене

Принимая во внимание, что вам предстоит сверлить кафельную плитку, вы должны работать с большой осторожностью, в противном случае она может легко треснуть. Используйте хорошее сверло по бетону и максимально уменьшите скорость вращения вашей дрели. По мере увеличения глубины отверстия постепенно увеличивайте частоту оборотов

По мере увеличения глубины отверстия постепенно увеличивайте частоту оборотов

По мере увеличения глубины отверстия постепенно увеличивайте частоту оборотов.

Сверление отверстий в кафельной плитке.

Просверлив отверстия, вставьте в них пластиковые дюбели подходящего размера

Важно, чтобы дюбели соответствовали размеру отверстий, иначе они не будут должным образом удерживать конструкцию

Герметизация каркаса силиконом.

Поместите каркас на место и закрепите при помощи шурупов. Закручивая их, следите, чтобы между стенами и рамой не оставалось щелей.

Крепление каркаса к стене.

Следуя инструкциям производителя, закрепите боковые панели. Используйте отвертку, чтобы установить крепления, входящие в комплект поставки. Проверьте, соответствуют ли панели остальным элементам конструкции.

Установка полупрозрачных стенок.

После фиксации боковых панелей ваша душевая кабина должна выглядеть примерно так, как на фотографии. Если вы купили другую модель, вы должны прочитать инструкцию и следовать ее рекомендациям.

Убедитесь, что стеклянные панели установлены правильно, в противном случае душевая кабина не будет водонепроницаемой. Будьте внимательны и осторожны, если хотите получить профессиональный результат.

Стенки душевой кабины.

Установите ролики на дверь душевой кабины в соответствии с инструкциями изготовителя и закрепите их с помощью винтов. Это же касается уплотнителей двери и других элементов, которые поставляются в комплекте.

Установка роликов.

Установите ролики дверей в каналах и проверьте, насколько легко они скользят по ним. Отрегулируйте ролики, если это необходимо, но не прилагайте при этом слишком больших усилий.

Монтаж двери.

На этой фотографии вы видите ролики, размещенные внутри канала. Если ролики установлены неправильно, дверь душевой кабины не будет легко перемещаться вдоль стенок.

Дверь душевой кабины.

Осталось только приделать на место дверную ручку и заизолировать все швы. Нанесите силиконовый герметик на все края, особенно в место примыкания каркаса к поддону. Мы рекомендуем вам при этом держать пистолет под углом около 45°. Нанеся силикон, проведите по нему мокрым пальцем. Подождите немного, чтобы герметик успел высохнуть.

Установка ручки.

Если вы следовали нашим советам и инструкции производителя, очень скоро вы сможете пользоваться душем по его прямому назначению. Согласитесь, мыться, осознавая, что установка душевой кабины проведена самостоятельно, гораздо приятнее.

Источник перевода: www.howtospecialist.com

Виды душевых кабин и нюансы их инсталляции

Производители используют разный дизайн и функциональные возможности крана и лейки, в некоторые кабины дополнительно устанавливаются гидромассажные форсунки. Кроме того, встречаются душевые, оснащенные множеством необязательных, но повышающих уровень комфорта устройств (например, позволяющих использовать ароматерапевтические средства).

В открытых кабинках устроены только стенки по бокам. Иногда в отдельную категорию выделяют угловые модели. У них есть только 2 прилегающие к стенам ванной комнаты перегородки, снабженные дверками.

На особенности подключения к водопроводу конструкция кабины практически не влияет. Не имеют особого значения и ее габариты — они определяют только место установки. А схема подключения практически везде одинаковая.

Хотя самым простым вариантом является монтаж стандартной закрытой конструкции, оснащенной поддоном и душевой панелью. Здесь достаточно подсоединения сифона к канализации, а патрубков — к трубам водоснабжения.

Но трудности возникают, если необходима установка кабинки без поддона, когда сливное отверстие вместе с отводом замуровывают в пол. Свои особенности есть у подключения кабинок, оснащенных большим количеством электроприборов.

Какие бывают и как правильно выбрать?

Сантехника производителя этого бренда зарекомендовала себя только с лучшей стороны. Это стильная, современная и комфортабельная установка. Кабины данной марки бывают следующих видов и изготавливаются из различных материалов:

угловая закрытая,
угловая открытая,
левосторонняя,
правосторонняя.

Любой покупатель имеет возможность выбрать душевую кабину Serena с набором тех функций, которые ему кажутся необходимые для комфортного принятия водных процедур.

Как не ошибиться с выбором кабины?

Шаг первый – определитесь с типом изделия.
Шаг второй – поддон. Производитель предлагает большое количество вариантов, в том числе и нестандартных модификаций. Форму поддона нужно выбирать в соответствии с планировкой ванной комнаты. Квадратные и закругленные днища подойдут для небольших помещений. Если у вас просторная ванная, то присмотритесь к прямоугольным или полукруглым душевым. Как уже говорилось выше, кабины фирмы Serena в большинстве случаев глубокие.
Шаг третий – размеры. Останавливайте свой выбор на размерах душевой шириной и длиной не меньше 80 см. В конструкции меньшего размера вы будете чувствовать себя неуютно и скованно. При выборе высоты основополагающим условием является ваш рост и высота потолков в квартире.
Шаг четвертый — дверцы и стенки. Дверцы могут быть распашные и раздвижные. Распашные встречаются значительно реже. Их в основном применяют в душевых кабинах больших размеров, которые будут устанавливаться в просторном помещении. Количество дверных створок может быть в количестве 3-х штук. Стенки и дверцы могут быть выполнены из стекла, пластика. Толщина стенок может варьироваться от 3 до 10мм. Запомните, чем толще стенка или дверца, тем дольше сохраняется тепло внутри кабины.
Шаг пятый – управление. В простых агрегатах нет изысков. Там устанавливают только обычный смеситель. А более сложные кабины с электронным управлением оснащены специальными консолями с дисплеем и кнопками.
Шаг шестой – режимы. В сложных моделях предусмотрены различные режимы гидромассажа: вертикальный, горизонтальный и гидромассаж отдельных зон.
Шаг седьмой – комплектация изделия.

ЧИТАТЬ ТАКЖЕ: Ремонт поддонов душевых кабин своими руками: какие бывают поломки и как их устранить?

А если вы счастливый собственник шикарного жилища – для вас большие прямоугольные или нестандартные кабины. Если в вашей квартире слабый напор воды в системе, выбирайте кабину с минимальным требованиям к давлению.

Установка поддона душевой кабины

Установка душевого поддона – не очень сложная задача, особенно если вы обратите внимание на несколько важных аспектов

Во-первых, перед установкой душевого поддона следует убедиться в ровности пола. Небольшие отклонения можно свести на нет путем регулировки высоты ножек.
Во-вторых, вы должны разместить слив в полу в правильном месте, поскольку отверстие душевой кабины должно находится от него на небольшом расстоянии. Если по каким-то причинам соответствия добиться не удалось, проект все же удастся завершить с помощью дополнительных переходников и длинного гибкого шланга, но это потребует больше времени и усилий.
В-третьих, вы должны как следует соединить и загерметизировать все элементы, в противном случае возможна протечка воды при эксплуатации душевой кабины.

Начать следует с приобретения инструментов и материалов, которые вам понадобятся при реализации данного проекта. Вам будут нужны разводной гаечный ключ, спиртовой уровень, силиконовый герметик и пистолет для его нанесения. Мы рекомендуем использовать только качественные материалы, в противном случае вам придется делать небольшой ремонт каждые несколько недель.

Как правило, стараются сделать так, чтобы сливное отверстие поддона располагалось точно над ведущим к канализационной трубе отверстием в полу. В нашем случае ванная комната была уже облицована кафелем, и вскрывать пол, чтобы перенести уже сделанный слив в нужное место, совсем не хотелось. Но даже из сложных ситуаций можно найти выход, поэтому мы купили гибкий шланг и коленчатый патрубок.

Используя эти элементы, мы подключим слив душевой кабины к канализации. Это может занять немного больше времени, но в конечном итоге никто не почувствует разницы. Сливной шланг-гармошка и канализационное колено под углом 900 диаметром 50 мм.

Используя спиртовой уровень, убедитесь в ровности поверхности пола. Это лучше сделать до облицовки пола кафельной плиткой.

Если выяснилось, что пол в месте, где будет располагаться душевая кабина, имеет уклон, рекомендуем залить слой наливного покрытия для выравнивания. А вы тем временем внимательно прочитайте инструкцию производителя душевой кабины и ознакомьтесь с методами ее установки. Сточное отверстие в полу.

Следующий шаг проекта – соединение гибкого шланга с коленчатым патрубком и герметизация места их сочленения силиконом. Если гибкий шланг входит в колено достаточно плотно, то герметизация не потребуется. Дайте силикону высохнуть, прежде чем подсоединять шланг к душевому поддону.

Герметизация стыка между шлангом и коленчатым патрубком.

Теперь осмотрите душевой поддон. Мы устанавливали душевой поддон с высоким основанием, но методы монтажа одинаковы для любого вида поддонов. Как вы можете видеть на фотографии, основание имеет несколько регулируемых ножек, позволяющих произвести его выравнивание при установке.

Обратите внимание на сливное отверстие. Как правило, стараются, чтобы оно располагалось над стоком в полу

В нашем случае это не так, поэтому для их соединения нам и понадобился достаточно длинный гибкий шланг. Ножки и основание душевой кабины.

Присоедините корпус сифона к сливному отверстию поддона, затем закрепите гибкий шланг в сифоне.

Подсоединение сифона и шланга к сливному отверстию поддона.

Вставьте второй конец шланга (коленчатый патрубок) в канализационное отверстие в полу. Приложите усилия, чтобы патрубок утопился достаточно глубоко. Как подключить душевую кабину к канализации.

Подключать поддон к канализации необходимо обязательно с использованием сифона. Некоторые модели сифонов состоят из одного гибкого шланга, из которого необходимо сформировать изгиб нужной формы и закрепить его при помощи специальных приспособлений идущих в комплекте. Сифон сформированный из гибкого шланга должен иметь подобный изгиб.

Очень важно не пропустить этот шаг, в противном случае вы постоянно будете чувствовать неприятный запах из канализации. Как мы уже упоминали, поддон душа снабжен регулируемыми ножками

Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа

Как мы уже упоминали, поддон душа снабжен регулируемыми ножками. Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа.

Выровняйте душевой поддон по всем его краям, используя для контроля спиртовой уровень. Если это необходимо, отрегулируйте высоту ножек с помощью соответствующего ключа.

Отрегулировав высоту поддона и закрепив его к стене, заделайте зазоры между душевым основанием и стеной с помощью силиконового герметика.

Разновидности душевых кабин, как выбрать модель.

Сборка открытых и закрытых моделей

Порядок монтажа разных моделей сильно не отличается. Но конструкция открытых кабинок более проста, поэтому не вызовет особых затруднений:

установка поддона;
сборка рамы;
соединение поддона и рамы;
обработка герметиком;
монтаж прозрачных элементов.

Сборка закрытых боксов идентична, но осложнена дополнительными манипуляциями:

стенки собираются отдельно;
крепятся к поддону в готовом виде;
соединяют шланги с системой подачи воды;
устанавливают лицевые панели на усиленный профиль;
собирают и монтируют крышу;
герметизируют швы и отверстия;
устанавливают декоративную панель.

Как собрать поддон.

Перед установкой поддона к нему подводят гибкие шланги, соединяющие с канализацией. Отверстие канализации для отвода жидкости располагают прямо под выходом из поддона.

Инструкция для сборки поддона:

1.снизу крепят ножки. Поддон следует перевернуть и установить раму так, чтобы все отверстия совпали.

2.гайки прикручивают на шпильки, затем приставляют шайбы.

3.на четыре шпильки накручивают гайки в количестве двух штук, затем шпильки крепят к специальным вставкам, чтобы надеть раму.

4.между рамой с поддоном не должно остаться зазора. Посредством разводного ключа затягивают гайки, расположенные сверху, затем нижние.

5.выбирают по размеру шурупы, чтобы соединить поддон с рамой в выпуклых местах конструкции.

Применяя строительный уровень, выравнивают ножки. Если конструкция будет стоять с наклоном, то и дверцы не будут смыкаться плотно.

Поддон переворачивают, ставят на место, соединяя со сливным шлангом. Стыки смазывают герметиком. Далее проверяют на наличие протечек отверстие поддона. Чтобы проверить, перекрывают выход воды, наполняют поддон водой. Если протечек не обнаружено, можно переходить к следующему этапу.

Этап пятый

Сборка задней стенки

Этот этап лучше делать вдвоем с помощником.

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

Ставим стекла и центральную панель на поддон, и с помощью саморезов, или болтов(зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с боковыми стенками с помощью силиконового герметика.

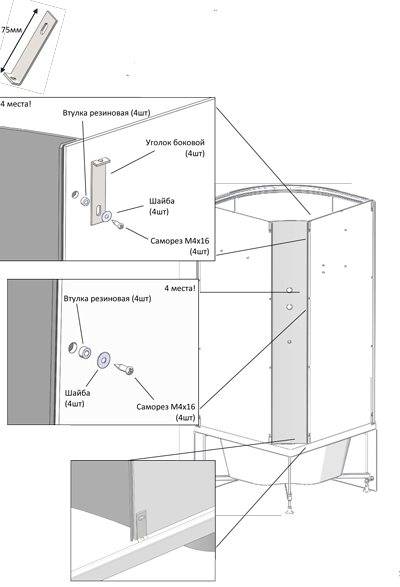

Вариант сборки задних стенок на уголках

1.Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу

2.Установите центральную стойку между задними стенками

3.По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

Сборка и монтаж дверей

Установка дверей – это следующий этап, с которым не должно возникать проблем. Выполняется эта процедура в следующем порядке действий:

Сначала саморезами изнутри прикручивают к каркасу резиновые или пластиковые ограничители.
К дверкам крепятся ручки.
К торцам дверей, которые будут примыкать друг к другу и стенкам, прикрепляются особые резинки с магнитами.
Снизу и сверху прикручиваются ролики.
Затем дверь навешивают на каркас сначала верхними роликами, а затем в профиль заводят нижние, немного их отгибая.

Прежде чем отпускать хрупкую стеклянную дверь, убедитесь, что она установлена правильно и плавно открывается.

Установка дверок

На первом этапе монтируется фурнитура, которая у распашных и раздвижных дверок имеет некоторые отличия. Раздвижные дверки являются в настоящее время наиболее часто встречающимся вариантом, а их установка осуществляется согласно следующей технологии монтажа:

верхних регулируемых роликов;
нижних нажимных роликов, регулируемых при выполнении монтажных работ;
силиконового уплотнителя по периметру стеклянной двери;
правой дверцы с осторожным заводом роликов в направляющие;
левой дверцы;
подтягивание верхних роликов с целью правильного смыкания раздвижных створок;
нижних ограничителей для строго вертикального расположения дверок.

После проверки работоспособности смонтированных створок, требуется установить стандартные винтовые декоративные заглушки на роликах.

Установка панелей

Вначале необходимо еще раз осмотреть стекла панелей и определить их ориентацию. Обычно, верх стекла имеет больше отверстий, чем низ. Чтобы определиться с направляющими, надо посмотреть на размеры – верхняя будет больше и шире, а в нижней направляющей можно будет увидеть небольшой фигурный вырез. Сборка угловой душевой кабинки отличается только количеством боковых панелей, их меньше, всего 2.

Монтаж надо начать с установки стекла в соответствующие места в направляющих. Желательно смазать все стыки герметиком. Направляющие необходимо соединить со стойкой саморезами, которые идут в комплекте. При этом надо надеть уплотнитель на стекло. Силиконовым герметиком нужно промазать всю нижнюю направляющую, которая будет соединяться с поддоном. После установить стекло.

На поддон нужно установить боковые панели, выверяя положения по специальным местам крепления, куда должны будут быть вставлены саморезы, для крепления одного к другому. Закрутив саморезы, необходимо обработать все стыки герметиком, после чего установить и закрепить заднюю панель.

Установку собранного с панелями поддона необходимо производить аккуратно, тщательно вымеряя уровень и зазоры. Старайтесь избегать сильных ударов, металл может погнуться.

После установки, стоит проверить работу электричества, подключив радио, подсветку или вентилятор. Если никаких проблем не возникает, можно оставить душевую кабинку на время, чтобы затвердел скрепляющий герметик.

Сборка кабинки и крепление к поддону

Пошаговая инструкция

Чтобы подсоединить душевую кабину к канализации, потребуются следующие инструменты:

отвертка крестовая;
дрель;
ключ разводной;
отвертка шлицевая;
плоскогубцы.

Установка и подключение душевой кабины выполняется в просторном, хорошо освещенном помещении. Предварительно потребуются купить переходники гибкие для воды. Чтобы подключить душевую кабину при наличии парогенератора, изолируйте электричество от попадания влаги.

Схема подключения душевой кабины к водопроводу.

Предварительно проверяется уровень давления в трубах. Этот показатель должен превышать 1,5 – 3 бар, если предстоит установка гидромассажной душевой кабины или душа с парогенератором. Недостаточное давление не позволит полноценно использовать душевую кабину.

Поддон собирается и устанавливается. Проверяется уровень. Затем потребуется собрать панели душевой кабины и установить крышу. После сборки установки для подачи воды выполняют подключение к сантехническим коммуникациям. Хомуты протягивают.

Затем определяют место установки душа. Специалисты советуют в ванной использовать гибкие шланги. Вода подводится из-под раковины. В других помещениях используют трубы из пластика или металла. Подключение сантехники предусматривает фиксацию шлангов. Все запчасти для подключения к водопроводу должны быть надежными, а хомуты и крепежные детали – надежно затянутыми. Обнаруженные при проверке дефекты устраняют. Влага на резьбовых соединениях свидетельствует о негерметичности. Трубка разбирается, уплотнитель заменяется либо герметик наносится на стык.

Нюансы подключения

Подключение душевой кабины своими руками рекомендуется производить поэтапно. Эксперты советуют проверять качество водопроводной воды. От ее жесткости будет зависеть качество работы парогенератора или гидромассажа. На деталях в процессе эксплуатации оседают накипь и соль, поэтому рекомендуется смягчать воду фильтром с многоступенчатой или грубой системой очистки, что увеличивает срок службы душевой кабины.

Подключение душевой кабины к водопроводу производится после монтажа поддона.

Подключение душевой кабины к канализации производится после установки поддона. Он должен располагаться горизонтально, без наклонов. Высота и уровень наклона регулируются ножками. Отсутствие наклона проверяется строительным уровнем. Угол стены, у которой будет располагаться душ, должен быть равен 90°. Дополнительную устойчивость конструкции придает монтаж опоры.

Перед тем как подключить душевую, необходимо купить качественные сантехнические соединители и трубы. Использовать детали, которые идут в комплекте, рекомендуется после проверки их надежности. К таким элементам относят:

краны;
шланги;
фум-ленту;
сифоны;
электрокабель;
тройники.

Сборка передней стенки.

Подключение к канализации

Инструменты и материалы, необходимые для подключения сложного многофункционального сантехнического устройства к канализационной системе, представлены жесткой или обычной гофрированной трубой, сифоном запорного типа, ФУМ-лентой, плоскогубцами и набором ключей, а также шуруповертом.

удаление фартучных фрагментов;
подвод к монтажному участку на поддоне трубы с переходником;
подъём задней части поддона;
укладка шланга на сливное душевное колено с фиксацией второго конца на сливном отверстии;
фиксация шланга фиброй и установка бокового ниппеля на коленной части сливного отверстия;
установка конструкции поддона в стандартное положение;
проверка герметичности выполненного подключения.

Схема подводки к канализации

Для подсоединения к канализации целесообразно применять достаточно длинные и гибкие шланги, позволяющие при необходимости передвигать душевую кабинку. Слишком большое расстояние от сантехнического устройства до канализационного стояка, потребует применения сточного насосного оборудования, оснащенного клапанами магнитного типа.

Все участки подсоединения к канализационной системе обрабатываются при помощи специального силиконового герметика, а поддон следует расположить выше, чем уровень канализационной трубной системы.

Подключение к канализационной системе

Производя подключение душевой кабины к канализации своими руками, заранее вставляют отвод 50 мм трубы в пол или стену под поддоном, операция подсоединения состоит из следующих этапов:

Производят сборку поддона в соответствии с пошаговой инструкцией, устанавливая его ножки в горизонтальной плоскости с использованием разводного ключа и строительного уровня.
Собирают сифон, прикручивая его к поддону.
Ставят поддон на место, дополнительно регулируют его по уровню ножками и туго зажимают их гайками во избежание самоотвинчивания.
Переворачивают поддон, вставляют конец сифона в отвод канализационной трубы, ставят его на место, включают воду и проверяют систему слива на герметичность.
На поддон устанавливают заранее собранный каркас с дверями и крепят его к стенам на ранее прикрученные направляющие, швы у стены замазывают герметиком.

Подключение душевого бокса к водопроводу

Монтаж и подключение душевой кабины: инструкция для самостоятельных
