Изобретение графа или сэндвич трубы для дымоходов

Преимущества использования двойных труб

Рассмотрим основные плюсы использования сэндвич труб для дымоходных конструкций:

• простота установки. Если правильно подойти к этому мероприятию и изучить все нюансы, можно самостоятельно провести монтаж сэндвич дымохода;
• лёгкий вес труб позволяет исключить такой пункт при монтаже, как выполнение отдельного фундамента для печи;
• предыдущее свойство плюс компактность позволяют осуществлять беспроблемную транспортировку этих изделий;
• разнообразие фасонных элементов, позволяет смонтировать конструкцию с любой конфигурацией (с выводом через стену или крышу);
• простой ремонт. Замена какой-либо части конструкции не составит труда;
• теплоизоляционная прослойка, которая располагается между двух труб, позволяет снизить температуру сэндвич трубы снаружи, задерживая жар. Это снижает риск воспламенения;
• цилиндрическая и гладкая внутренняя поверхность исключает возможность образования застоев и способствует эффективной транспортировке и дальнейшему отводу дыма. Кроме этого, благодаря такой конструкции образование сажи сведено к минимуму;
• сэндвич трубы выполняются из антикоррозийных материалов, поэтому разрушение из-за образования конденсата и агрессивных химических соединений в системе им не грозит;
• простота в эксплуатации таких труб также считается большим плюсом. Конечно, необходимо регулярно проводить профилактические проверки и очистку дымохода, но благодаря своей конструкции периодическая ревизия проводится и реже и проще.

Нержавеющая труба не нуждается в покраске или декоративной облицовке, ее внешний вид эстетичен и не портит экстерьер здания

Еще одним плюсом таких изделий считается привлекательный внешний вид. Сэндвич труба неплохо смотрится и внутри, и снаружи помещения без всякой дополнительной отделки.

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

• минимальное расстояние от поверхности крыши до стропил 250-300 мм;
• если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
• если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

• на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
• закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
• теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

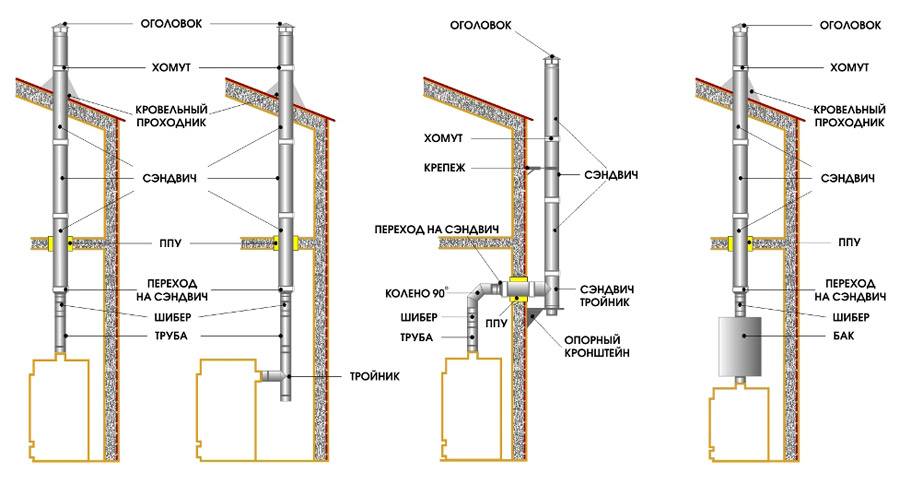

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

Продолжительность службы сэндвич труб

Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.

Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.

Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода

Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Соединительные элементы труб имеют углы:

• 90̊ С − для уголков и тройников;
• 135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм.

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

• За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
• Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
• Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
• Возможность вывести дымоход через потолок или через стену
• За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
• Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
• Простая и лёгкая установка дымоходов
• Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

• Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
• Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
• Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Срок службы сэндвич дымохода

И, наконец, нужно поговорить о том, как долго прослужит сэндвич дымоход. По разным оценкам, срок службы сэндвич дымоходов составляет от десяти до пятнадцати лет. Именно столько могут дать при гарантии на изделие.

Причин раннего выхода из строя сэндвич дымохода может быть множество. Например, неправильно подобранный тип для того или иного котла. Часто причиной поломки является фабричный брак. Поэтому нужно тщательно просматривать каждую деталь еще при покупке.

Чтобы изделие прослужило максимально долго, необходимо в срок проводить профилактику, а именно чистку и диагностику. При выявлении малейших нарушений в конструкции необходимо немедленно прекратить использование дымохода до полного устранения поломки. В противном случае опасности подвергаются люди, которые могут не только угореть от продуктов сгорания, но и пострадать от пожара.
На сегодняшний день не составит труда купить любой вид сэндвич дымохода.

Как уже говорили, важно правильно сделать выбор – по назначению. Если есть какие-то сомнения, лучше всего обратиться к специалистам, которые помогут в любых вопросах

Монтаж оборудования лучше всего доверить профессионалам, которые имеют опыт и нужный инструмент для выполнения работ. Так можно гарантировать качество конструкции и ее долговечность при эксплуатации.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

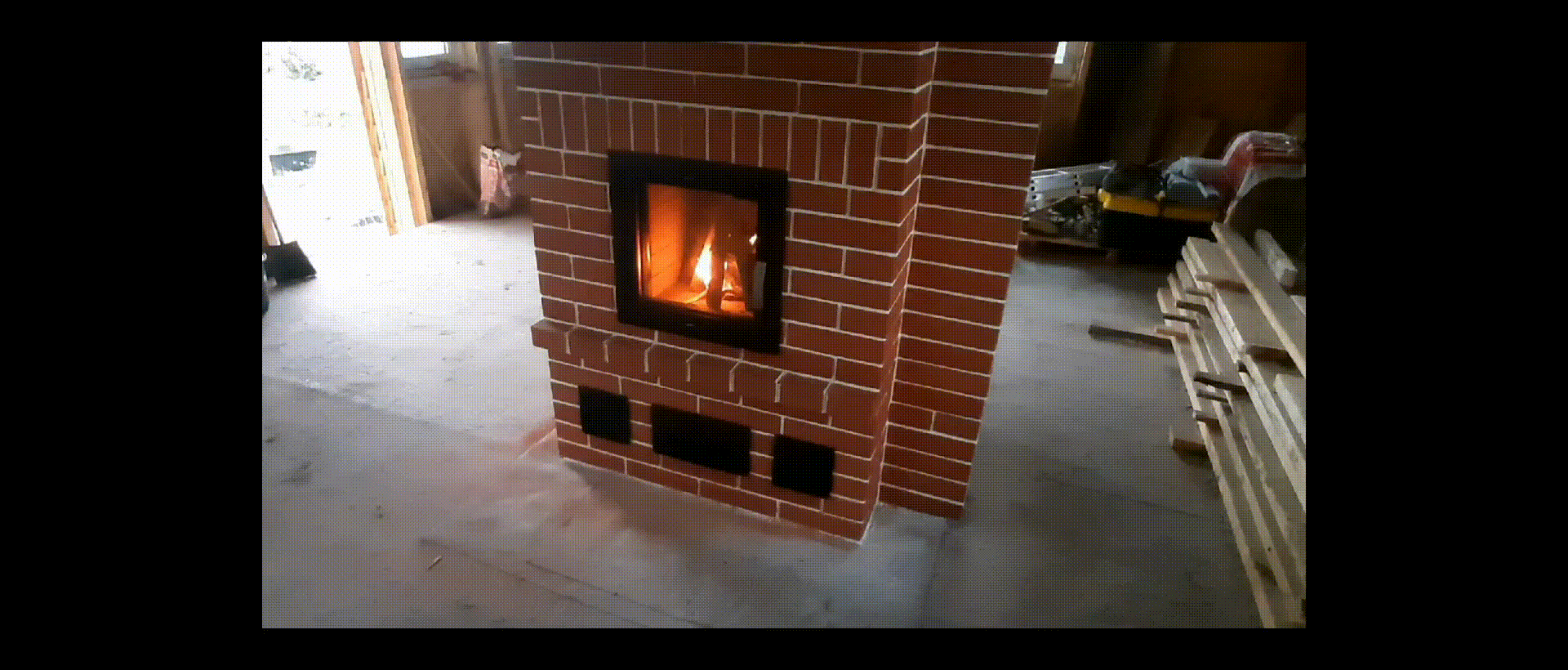

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Частые ошибки монтажа сэндвич дымохода:

1. Двустенный дымоход сразу подключён к каменке.
2. Отсутствие или недостаточность противопожарной разделки в перекрытии.
3. Переход двустенного дымохода в одностенный выше кровли.
4. Недостаточные расстояния от дымохода до горючих поверхностей.

1. Двустенный дымоход сразу подключён к металлической печи.

Первый (нижний) элемент дымохода, тот который будет ближе всего к огню, должен быть одностенным.

Одностенная труба незакрытая утеплителем проветривается наружным воздухом, таким образом мы остужаем саму трубу и снимаем температуру внутри дымохода.

Если не остудить газы в начале дымохода то выше, уже на двустенной, утеплённой, части дымохода, происходит перегревание и внутренняя труба будет испорчена.

Печь Бавария с сэндвич дымоходом.

2. Отсутствие или недостаточность противопожарной разделки в перекрытии.

Защита стен и мягкий утеплитель в противопожарной разделке

Отсутствие противопожарной разделки наиболее частая причина пожаров, по вине дымоходов.

У сэндвич дымохода, несмотря на то что он состоит из двух стальных контуров между которыми негорючая изоляция, обязательно должна быть противопожарная разделка в перекрытии.

Я считаю что перекрытие это самый ответственный узел при монтаже любого дымохода.

Опасность в том, что мы не видим и не контролируем что происходит внутри перекрытия.

Дымоход, в месте прохода перекрытия, может нагреваться сильнее т.к. он полностью закрыт и ему некуда отдавать температуру.

Внимание! Сэндвич дымоходы нагреваются!

Сэндвич дымоходы могут быть довольно горячими на внешних своих стенках, от этого никуда не деться и это нужно учитывать при монтаже.

По сегодняшний день, в СНИПе нет отдельной нормы для установки сендвич дымоходов.

Есть общая норма противопожарных разделок для дымоходов и эта норма требует 380 мм. негорючего материала, от дыма до защищённой поверхности.

Если мы посчитаем, то при сечении дымохода 120 мм. дыра в перекрытии должна быть 880 мм.

Эта норма будет действовать если производитель дымохода не зарегистрировал собственные технические условия для выпускаемого дымохода. Таких случаев, если честно, не много, большинство дымоходов не регламентируют каких то особенных норм монтажа, поэтому норма остаётся от СНИПа. А это 380 мм. до защищённой поверхности.

Ниже пример заводской противопожарной разделки если посмотреть размеры то сразу понятно что этого не хватает до нормы.

3. Переход дымохода в одностенный выше кровли.

Правильный монтаж сэндвич дымохода выше кровли.

Переход выше кровли с двустенного дымохода на одностенный, приводит к попаданию влаги в утеплитель, это разрушает утеплитель внутри дымохода.

Нет никакой возможности качественно и герметично закрыть место перехода на одностенный дымоход. Всё что люди пробуют применять для этой цели не работает из за расширения, при нагревании, одностенного дымохода.

Никакие герметики, юбки, резинки и пр. в этом узле не работают!

Я лично всегда удивляюсь подобным решениям и особенно странно, что часто, делать так, советуют продавцы в магазинах.

Такая странная экономия всегда приводит к разрушению утеплителя внутри дымохода. Всегда!

Сейчас есть дымоходы с утеплением вермикулитом, он не боится влаги, но и они не рассчитаны на то чтобы внутрь дымохода шла вода.

4. Недостаточные расстояния от дымохода до горючих поверхностей.

Допуски эти, в отличии от противопожарных разделок в перекрытиях, прописаны у производителей дымоходов в инструкциях по монтажу.

Чаше всего это 25 см от дымохода. Но лучше уточнить у производителя.

Основные комплектующие дымоходной системы из сэндвича

Сэндвич труба — это конструкция из двух цилиндрических модулей большего и меньшего размера. В качестве утеплителя между ними используется базальтовая вата или полистирол.

Кроме этих двух основных элементов, в составе конструкции:

• крепеж — метизы для фиксации дымохода к стене и кровельному пирогу (болты, гайки, шпильки, саморезы) ;
• хомуты — кольцевые элементы, опоясывающие трубу и фиксирующие ее неподвижно за счет опоры в стене;
• модуль шиберной заслонки — элемент, необходимый для регулирования тяги за счет уменьшения/увеличения проходного отверстия;
• защитные элементы, служащие изоляторами при прохождении трубы через перекрытие или стену.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Сэндвич для дымоходов

Рассмотрим преимущества труб для камина сэндвич и узнаем, для чего применяют такие дымоходы.

Область применения

Трубы сэндвич используют для утепления в холодное время внутренней гильзы. В тепле образуется минимум конденсата, тут стабильная тяга. Из-за меньшего количества конденсата служить дымоход будет долго, а стабильная тяга нужна для правильной работы котла, печи или камина. Для обеспечения на объекте пожарной безопасности, если дымоход проходит перекрытия, кровлю, стены. Для воплощения дизайнерских идей. Наружный декоративный кожух можно сделать из различных материалов по желанию заказчика.

Нормы и правила

Согласно правилам санитарной и пожарной безопасности труба сэндвич из нержавейки не должна находиться на расстоянии меньше 25 см до горючего материала. Чтобы уменьшить расстояние до 5-10 см применяют гильзы со вторым слоем изоляции. Для проходов через крыши и перекрытия существуют проходные гильзы. В перекрытиях или стенах нельзя делать стык. Для монтажа сэндвич трубы нужно использовать крепежи, подвешивая ее за кронштейн, упирать в фундамент.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше  конька
3.	более 300 см	вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт — 14 ×14 см;
• 3500–5200 Вт — 14×20 см;
• 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Утеплитель для трубы: основные характеристики

Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).

Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.

Такие процедуры необходимы для получения максимально качественных характеристик:

• устойчивости к высоким температурам и их перепадам;
• малому весу;
• прочности и др.

Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.

А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Элементы

Для создания конструкции сэндвич дымохода первоначально нужно использовать трубы соответствующего вида и хороший высококачественный теплоизоляционный материал. Но, не стоит забывать и о более мелких элементах устройства:

• проходник крыши сэндвич дымохода – данная часть дымохода должна отвечать стандартам европейского качества и высоким уровнем прочности;
• проход через кровлю сэндвич дымохода мастер флеш – этот элемент отвечает за герметичность и гидроизоляцию «соединительного шва». Крепить его не сложно, главное хорошо зафиксировать элемент;
• хомуты для сэндвич дымоходов – этот элемент может быть выполнен как из нержавеющей стали, так и из латуни. Главное, чтобы он плотно прилегать к трубе и хорошо фиксировал ее;
• сэндвич сетка на дымоход – применяется для дымоотводящих конструкций для печей и каминов. Также нередко используется для каменок. Имеет высокую термальную прочность;
• искрогаситель на дымоход сэндвич – эта часть не менее важна для создания дымохода типа сэндвич, потому как она по сути «отвечает» за безопасности. При наличии таковой можно не беспокоиться о возможных возгораниях. Читайте обзор видов дымохода для камина.

Простой теплообменник

Можно несколько усовершенствовать конструкцию, если соорудить простой теплообменник для использования продуктов горения. Будет рассмотрен теплообменник воздушного типа. Принцип действия данного устройства полностью идентичен работе конвектора. Через патрубок холодный воздух будет попадать в камеру обменника, а нагретый будет выходить через отверстия вверху. Таким образом можно сделать дополнительный обогрев помещения. Имея стандартный набор инструментов, соорудить такое простое, но функциональное дополнение очень просто.

В общем, можно сказать, что монтаж сэндвич-дымохода из нержавеющей стали достаточно прост, как и выбор составляющих.

Особенности монтажа утепленной сэндвич-трубы

Устанавливая дымоход с сендвичем, учитывают ряд нюансов, обеспечивающих длительность и безопасность его эксплуатации. В первую очередь нужно добиться устойчивости тяги:

• дымоход должен достигать в высоту не менее пяти метров;
• оголовок трубы требуется поднять на высоту более полуметра над поверхностью плоской кровли (на скатной крыше должно выдерживаться полутораметровое расстояние до конька);
• установить конструкцию желательно строго вертикально. Допустимо наличие наклонных участков (45º);
• подсоединение к отопительному агрегату осуществляется под углом 2º. Длина этого практически горизонтального участка – до одного метра, но возможно его увеличение вдвое при высоте дымохода сверх пятиметровой;

Решив проблему с тягой, не стоит забывать о некоторых других особенностях:

• к отопительным агрегатам, работающим на угольном топливе, запрещено подсоединять дымоход, выполненный из нержавеющей стали;
• конструкция канала не должна проходить вблизи легковоспламеняющихся материалов;
• размещение оцинкованных изделий в жилых комнатах и в помещениях с высоким уровнем влажности недопустимо;
• при высоте дымохода, превышающей полтора метра, желательно закрепить его понадежнее, воспользовавшись хомутами-растяжками или возведя опорную мачту;
• герметик для стыковочных швов должен выдерживать рабочую температуру в 1000º;
• каждый участок стыковки трубы с элементами конструкции дымохода укрепляется хомутом;
• прочность конструкции поддерживается установкой стеновых кронштейнов с интервалом в два метра по длине канала;
• тройник устанавливается на опорной площадке или консоли;
• любые элементы конструкции, содержащие горючие материалы, в местах контакта с трубой изолируются либо для них выполняется отступ;
• участок, идущий от обогревательного агрегата, не должен иметь изоляции;
• располагая большую часть конструкции внутри помещения, добиваются уменьшения разницы температур, следовательно, возрастает эффективность обогрева.

Завершив установку и приступая к эксплуатации, следует помнить, что небезопасно:

• пользоваться участками дымохода, чтобы подсушить одежду или бытовую утварь;
• употребление в качестве топлива строительного мусора, предметов, покрытие которых содержит краски или лаки и пр.

Вокруг дымохода не должно быть легковоспламеняющихся материалов, а место выхода трубы через потолок оснащается металлическим фартуком

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

Достоинства и недостатки

Достоинства сэндвич трубы:

• безопасность, отсутствие угрозы воспламенения деревянных конструкций или битумной кровли;
• надежность практичность;
• долговечность;
• возможность эксплуатации в любых условиях;
• хорошая переносимость сильного нагрева;
• почти полное отсутствие конденсата;
• устойчивость к коррозии;
• высокая ремонтопригодность;
• простота обслуживания, возможность замены отдельных секций.

Недостатки:

• невозможность осмотреть и оценить состояние внутренней трубы;
• изготовить сэндвич трубу достаточного качества своими руками в домашних условиях нельзя;
• высокая стоимость.

Дымоходные сэндвич-детали из нержавейки обладают высокой коррозионной стойкостью

Цена сэндвич трубы, действительно, довольно высока — 1 прямая секция длиной в 1 м стоит примерно в 10-20 раз дороже, чем метровый отрезок обычной оцинковки. Однако интерес владельцев бань к сэндвич трубам от этого не снижается. Долговечность и безопасность стоят определенных расходов, и пользователи это хорошо понимают.

Разновидности

В продаже имеются разные виды сэндвич труб, обладающие собственными специфическими особенностями и рабочими качествами. Они отличаются по размерам и прочим показателям, как техническим, так и геометрическим.

В первую очередь, следует разделить сэндвич дымоходы по материалу:

• оцинкованная сталь;
• нержавеющая сталь.

Дымоходы из оцинкованной стали обладают меньшими возможностями по сравнению с нержавеющими моделями. Они довольно быстро ржавеют, обладают высоким коэффициентом теплового расширения (соединения быстро выходят из строя). Соответственно, у сэндвич труб из оцинковки значительно короче срок службы и не столь привлекателен внешний вид.

Монтаж дымохода из сэндвич труб

По типу монтажа:

• вертикальные (внутренние);
• боковые (наружные).

Сетчатая банная каменка

Вертикальные дымоходы выводятся из печи и сразу же поднимаются вверх. Они проходят сквозь перекрытие и кровлю, для чего приходится делать соответствующие отверстия и затем изолировать их с помощью разных материалов и методик. Сэндвич труба отличается безопасностью, но участки прохода в любом случае положено тщательно изолировать — этого требуют нормы СНиП и правила пожарной безопасности.

Боковые дымоходы отличаются от вертикальных — их выводят через стену на улицу (для этого используется специальный горизонтальный отвод), после чего через колено поднимают вертикально вверх. Такая труба удобна при осмотре соединений — с улицы она видна практически полностью и хорошо освещена. Нет нужды лезть на темный чердак и рассматривать соединения, потом подниматься на кровлю и снова проверять состояние верхней части дымохода.

Боковой дымоход в бане

По типу сборки:

• по дыму;
• по конденсату.

Первый вариант — когда верхняя труба соединительным элементом надевается на нижнюю часть. Выход дыма производится так, что неплотности соединений не вызовут его проникновения наружу. Однако в таких условиях конденсат, стекающий по внутренней поверхности, может попасть в щель и намочить теплоизолятор. От этого минвата теряет свои рабочие качества.

Способы соединения труб «по дыму» и «по конденсату»

Размеры сэндвич труб определяются по диаметру внутреннего элемента. Наибольшей популярностью пользуются модели 100-120 мм. Толщина теплоизолятора может составлять от 2 до 10 см. Чем она больше, тем меньше риск избыточного нагрева труб. Однако, с возрастанием толщины теплоизолятора увеличивается вес дымохода.

Выполнение монтажа

Начать необходимо с того, что в потолке проделывается отверстие согласно размерам дымохода. Все торцы материала должны быть защищены материалом, который не поддается горению. После того как образовался короб, в него можно заводить вертикальный отрезок трубы

Здесь важно отметить, что жестко закреплять дымоход нельзя. Это обусловлено тем, что при нагреве может изменяться длина и модули должны свободно “ходить”

Пространство короба между трубой и поверхностью заполняется базальтовой ватой. Место входа зашивается листом из металла. Очень важно правильно сделать отверстие для вывода в кровельном пироге. Слои должны быть надрезаны крест-накрест, чтобы в будущем была возможность их подвернуть и закрепить при помощи скоб.
