Меры безопасности
Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой
Чтобы подключить электрическую плиту, нужно соблюдать определенные меры безопасности при работе. Розетка с вилкой, проводка или клеммник подбираются друг под друга. Сила тока, требуемая для плиты, не должна превышать возможную для щитка.
Самой главной мерой безопасности является подбор кабеля проводки, сечение которого будет достаточно большим для передачи тока.
Необходимо использовать защитные средства.
Сила тока устройства защитного отключения, так же как и у плиты не должна превышать номинал щитка.
Какой выбрать кабель и розетку для подключения электроплиты
В случае однофазной сети розетку с вилкой берут на 32А с тремя контактами — это фаза, ноль и защитное заземление. Если подключение нужно сделать к трех фазной сети, то используют уже 5 ти контактную розетку с вилкой, рассчитанную на подключение фаз L1, L2, L3, ноля и защитного заземления.
Для однофазной сети кабели ставят марки ВВГ — 3х6 – 3-х жильный, медный на 6 мм². При отсутствии электрической колодки на электроплите подключение кабеля делают пайкой или методом опрессовки. Для трехфазной сети сечение медных жил кабеля берется 2,5 мм² и более.
Если мощность электроплиты выше 3 квт монтаж кабеля ведут по кабельному каналу от квартирного щита до розетки электроплиты. Использовать этот кабель для других целей запрещается. Правила проведения электропроводки в деревянном доме различаются.
Нюансы подключения встраиваемых кухонных плит разного типа
Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.
Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики
Подключение электрической плиты
При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.
Врезная двухконфорочная электроплита
Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.
Watch this video on YouTube
электрические варочные панели
Как подключить индукционную варочную панель
Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:
- Рулетка, линейка, угольник.
- Электродрель или шуруповёрт со сверлом Æ 10 мм.
- Электролобзик.
- Монтажный шприц с силиконом.
- Кабель.
- Вилка.
- Плоскогубцы, бокорезы.
- Набор отвёрток и гаечных ключей.
- Нож.
Инструменты, необходимые для установки варочной поверхности
Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.
Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)
После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги
Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.
| Иллюстрация | Описание действия |
| Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе. | |
| Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления. | |
| Устанавливаем подрозетник и зачищаем концы проводов. | |
| Вставляем зачищенные провода в клеммы розетки и зажимаем контакты. | |
| Устанавливаем розетку в подрозетник. | |
| Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение. | |
| Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора. | |
| При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением. | |
| Закрываем клеммную коробку на варочной поверхности. | |
| Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными. |
Подключение газовой варочной панели
При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.
Встроенная газовая панельгазовые варочные панели
Частые ошибки при подключении
Если после подключения панель начинает работать непонятным образом – сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.
Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.
Еще одна распространенная проблема – работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.
Таким образом программно ограничивается мощность.
Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.
Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.
2345
https://youtube.com/watch?v=W9dtucRX0Oc%3F
Источники – //cable.ru, Кабель.РФ
Какой провод нужен для подключения электроплиты
Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.
Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.
Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.
Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.
В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.
Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.
Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

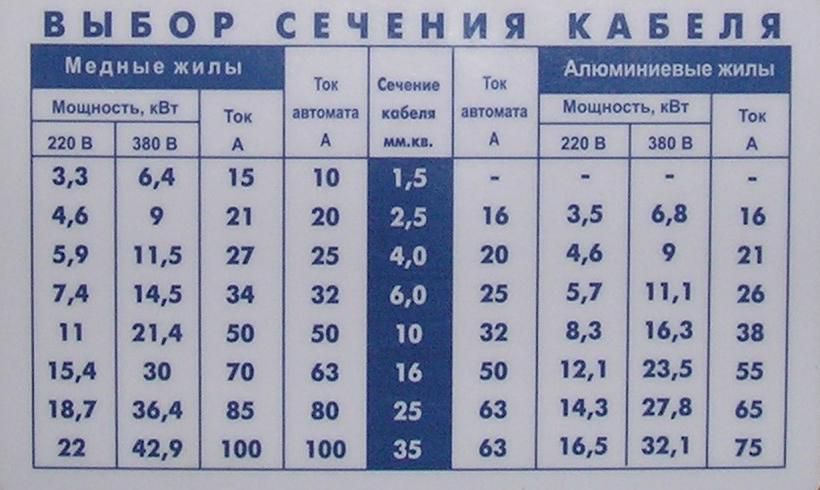

Ниже представлена таблица, зависимости сечения кабеля от мощности.
Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.
Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.
Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).
ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине
Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине
Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.
Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).
Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.
Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.
Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

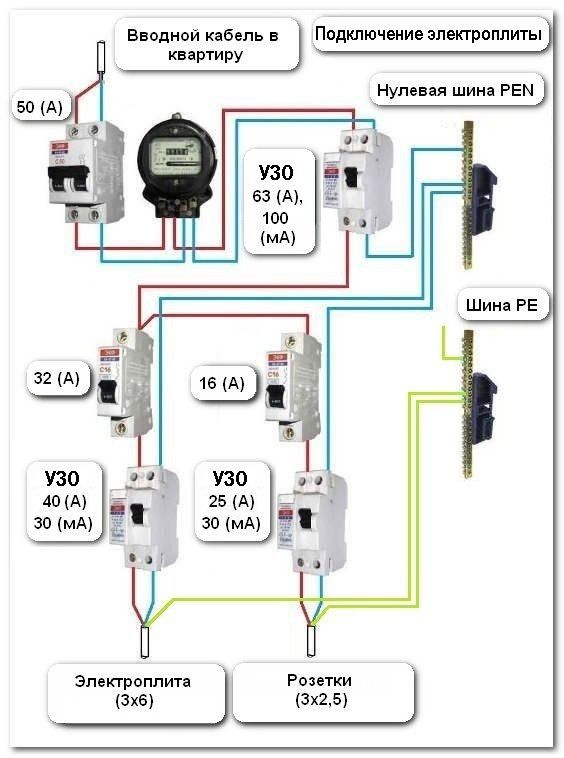

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.
Source: www.el-cab.ru
Подключение без розетки
Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.
Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.
В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.
К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.
В клеммнике они закрепляются, важно не перепутать где какой провод
После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.
Примечательно, что схема подключения электрических плит практически одинакова.
Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.
Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.
Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.
Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта»
Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки
Требования к электропроводке
Современные устройства комплектуются без шнура, такое действие имеет простое объяснение. По технике безопасности требуется, чтобы приборы подключались при помощи клеммных колодок высокого качества, при этом розетки не используются. Данный вариант подсоединения позволяет увеличивать длину сетевого шнура, использовать плавкую вставку вместо обычных автоматов.
Для монтажа применяются провода сечением от 4 мм2, при условии, что длина менее 12 м. Если используется кабель длиннее, необходимо выбрать сечение до 6 мм2. В этой ситуации для электроприбора устанавливается отдельный автомат.
Выбор сечения кабеля
Возможно подсоединение через розетку, однако следует для этого рассчитать подачу тока от 32 А.
Важно! Приспособление потребляет большое количество электричества, поэтому категорически запрещается подключение к обычным бытовым розеткам. Выполнение правил техники безопасности поможет предусмотреть непредвиденные ситуации.
Особенности подключения
Современные электрические устройства выпускаются в большом ассортименте и наделены разными функциями. Подсоединение к источнику питания осуществляют по принципиальной схеме, которая позволяет подключать плиту в сеть 220 В или 380 В. Обеспечивается нужное питание для конкретной сети установкой специальных перемычек.

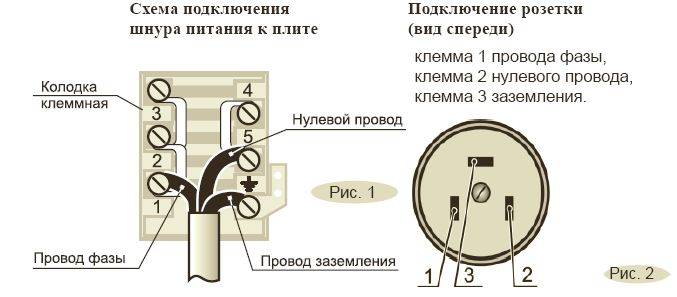

Распределительная коробка на задней стенке изделия имеет изображение такой схемы. Помогает выполнить грамотное подключение цвет изоляции жил.
Провод с изоляцией в черном или коричневом цвете подключается на контакт фазы, синего – на контакт ноль, желто-зеленого – на контакт земля. По международному обозначению возле таких клемм стоят соответственно буквы L, N и перевернутое обозначение буквы Т.
После подсоединения провода или кабеля к устанавливаемому изделию остается только подключить его к электрическому щитку. Теперь, с помощью тестера, необходимо проверить правильность подключения. Работа считается законченной и изделие можно эксплуатировать, если производитель для подключения электроплиты укомплектовал ее розеткой. А если ее там нет, то необходимо приобрести евровилку с тремя штырьками на 25 ÷32 А и провод ПВС 3 х 2,5 в количестве не менее 2 м и выполнить необходимое соединительное устройство.
Проверка правильности подключения тестером выполняется на отсутствие к. з. (короткого замыкания) между каждым проводом кабеля и на вилке при отсутствии контакта между землей и фазой, при этом все переключатели на изделии должны находиться в не рабочем состоянии. Такую же проверку проводят при разных режимах работы переключателей. Показания сопротивления от 4 до 10 Ом считаются нормальными при установленном режиме 100 Ом.
В любом случае, колодка для подключения питающего провода или кабеля содержит шесть контактных зажимов и обязательно в эксплуатационных документах или на самой плите имеется принципиальная схема, с помощью которой можно, разобравшись, выполнить подключение кабеля духового шкафа, электрической плиты или варочной панели самостоятельно при наличии необходимого инструмента и контрольно-измерительного прибора (тестера).
Как выполняется подключение электроплиты подробно показано в этом видео:
Для защиты провода или кабеля в квартирном или домовом щитке устанавливается дифференциальный автомат или автоматический выключатель с характеристикой С и УЗО.

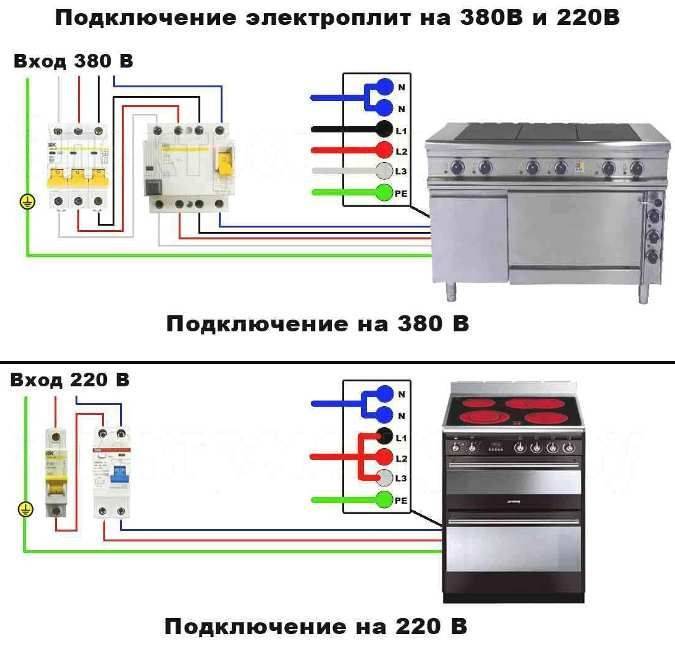

Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт
Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.
Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.
По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.
Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).
Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.
При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .
Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.
Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:
- Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
- Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
- Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.
Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.
Правила электробезопасности
Электричество не только предоставляет комфорт в жизнедеятельности человека, обеспечивает работу электрооборудования и устройств. Оно также представляет опасность для человека. При несоблюдении правил электробезопасности оно может нанести вред здоровью. Требования, правила, нормы подключения, эксплуатации электрической плиты всегда указывается производителем в руководстве к каждой выпускаемой промышленностью модели. Пользователь приобретающий оборудование в торговой точке должен убедится в его исправной работе прямо в магазине. На это потребуется несколько минут, но зато все неприятности можно в дальнейшем исключить.
Приняв решение самостоятельно подключить электроплиту не спешите, подробно ознакомьтесь с руководством. Главное правило – не проводить работы с электросетью, находящейся под напряжением. Отключение ее производится автоматами, которые установлены работниками электроцентрали, поставляющей электричество потребителям. Находятся они в электросчетчике. Доступ к ним свободен. Их количество в зависимости от подаваемого к потребителю напряжения, 220 или 380 В. При однофазном подключении автомат может быть один. Трехфазный вариант предусматривает три устройства, по одному на каждую фазу.
Электросчетчики опечатываются и другой доступ к ним запрещен. Установка, замена, ремонт таких устройств строго регламентирована и выполняют их только лицензированные организации, сертифицированные специалисты. А вот снять напряжение в электросети обеспечивающей снабжение электропитанием в частном доме, квартире может владелец и лица, проживающие с ним. Отключив автоматы на электросчетчике необходимо убедится при помощи индикатора в отсутствии напряжения в месте работы. Лишь после этого приступать к подсоединению розетки для электроплиты.
Схемы подключения электроплит
Подключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.
Однофазное подключение
В квартирах многоэтажных домов чаще всего встречается этот вид подключения плиты к розетке. Клеммы 1-5 должны соединяться перемычками из меди, сечение которой 6 мм2. Обычно при покупке новых моделей перемычки уже идут в комплекте. На клемму номер 1, 2 или 3 подключается фазная жила. На 4 или 5 присоединяют нулевую жилу. После этого провод заземления подсоединяют к значению 6.
Каждый болт затягивается до упора. Если детали плохо закручены, может быть пожар.
Двухфазное подключение
Схема подключения духовки в двухфазной электроплите встречается редко. В ней могут быть две фазы — А и С, а фаза В будет отсутствовать.
В такой ситуации необходимо соединять клеммы 1 и 2 с перемычкой. Через перемычку подключается фаза А. На третью клемму уходит фаза С. После этого порядок подключения абсолютно такой же, как и в однофазной схеме.
Трехфазное подключение
Питание трехфазного вида подключают чаще всего в частных домах. Провод состоит из 4-5 жил. Напряжение между фазами составляет в этом случае 380 вольт, а между нулем и фазами — 220 вольт.
В трехфазном подключении алгоритм выглядит следующим образом: на клеммы 1-3 идут соответствующие фазы А-С, далее клеммы 4-6 соединяются по алгоритму однофазного подключения.
Заключение
Правильное подключение электроплиты к сети – дело не сложное. С этим вполне можно справиться самостоятельно. Но только при условии, что к месту установки прибора проложена выделенная линия питания с кабелем соответствующего сечения и установленным автоматическим защитным устройством.
Прокладка кабеля для плиты неподходящего сечения, использование несоответствующих розеток и вилок, пренебрежение установкой защитных автоматов приводит к перегреву проводки, коротким замыканиям, поражениям электротоком и другим нештатным ситуациям.
