Подготовка обычных бревен к укладке
Перед тем, как срубить сруб своими руками, необходимо сделать две ответственные операции: образовать паз по всей длине и угловое соединение без дополнительных крепежных элементов
От качества их выполнения зависит не только прочностные характеристики, а и самое важное свойство конструкции – способность сохранять тепло внутри долгое время
Геометрия продольной выемки дугового профиля во многом предопределяет именно теплопроводную характеристику помещения. Ширина межвенцового паза имеет двоякое значение. С одной стороны, необоснованное увеличение параметра уменьшает полезную высоту бревна, с другой – дополнительное уширение паза положительным образом сказывается на сохранении внутренней температуры.
При таком положении дел логичным разрешением противоречия является следующее: более широкую канавку использовать при строительстве сооружения в северных регионах.
Профиль межвенцового паза бывает в нескольких интерпретациях:
- лунный;
- паз-шип;
- лунный с дополнительным поднутрением.
Технологичным считается простой русский лунный профиль: геометрия выемки с точностью повторяет гребень ответного бревна. Данный вид рубки сруба подробно описывается в многочисленных видео в силу его широкой популярности.
Для выполнения паза необходимо меть в наличии:
- черту (инструмент, сходный по функциональным возможностям с циркулем);
- карандаш;
- топор;
- тесло;
- стамеска;
- молоток.
Бензопила средней мощности с хорошей цепью интенсифицирует начальный этап процесса выдалбливания канавы. Паз необходимо делать в нижней части бревна для исключения образования дополнительных очагов сбора влаги.

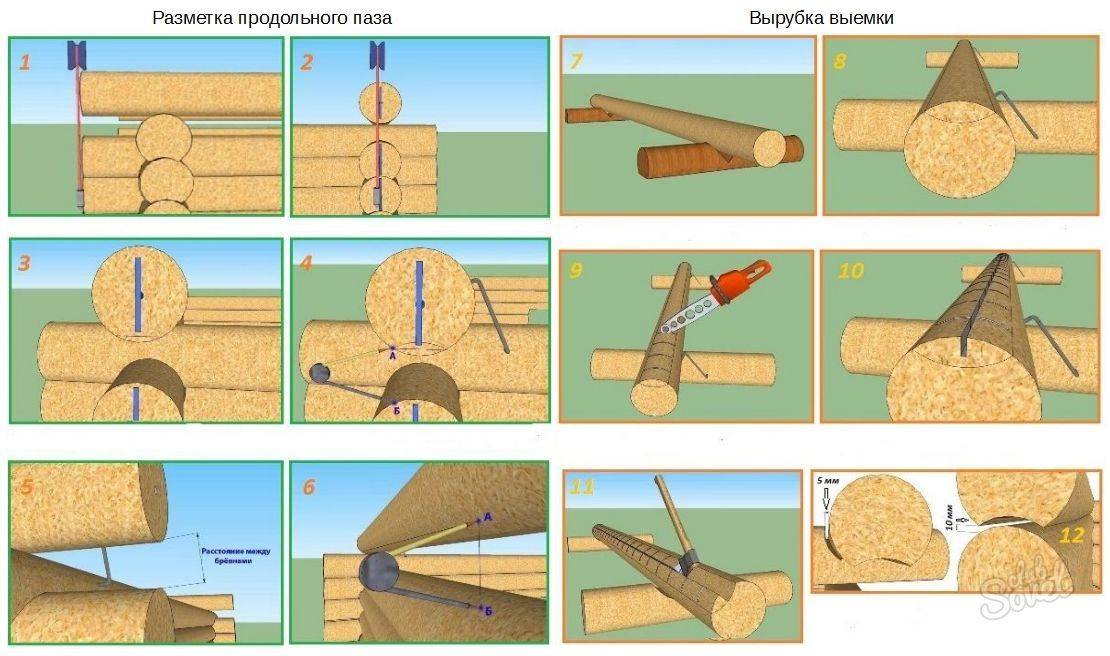

Технологический процесс формообразования продольной выемки включает следующие операции:
- положить поверх существующего слоя бревно будущего венца, отцентровать и зафиксировать его;
- наметить на верхней заготовке горизонтальную линию длиной, равной ширине паза (не менее 12 см.);
- настроить черту и провести на торце верхнего бревна ответную дуговую линию поверхности нижнего;
- прочертить линию паза по всей длине;
- носиком шины бензопилы сделать продольные запилы на 1,5-2 см меньше расчетной глубины выемки;
- сделать продольный запил прежней глубины;
- вырубать одну половину паза, затем другую.
Следует отметить, что в поисках решения, как быстрее и легче срубить сруб своими руками, экспериментировать с формой продольной канавки не рекомендуется.
Собираем сруб: способ соединения бревен
Любой сруб состоит из венцов. Так называются ряды горизонтально уложенных бревен. Количество венцов зависит от высоты дома и диаметра бревен. Основное отличие технологии укладки бревен, заключается в способе их перевязки на углах строения. Различают два варианта, которые применяются наиболее часто:
- В лапу.
- В обло (чашу).
Каждый из них имеет свои особенности, которые следует разобрать подробнее.
Виды рубки бревна
| «Норвежская рубка». Лафет. В этом способе рубки бревно окантовывают с двух сторон, чашка трапецеидальная с лысками. | |
| «Канадская рубка» В этом способе рубки круглое бревно, чашка трапецеидальная с лысками. | |
| «Русская рубка» В России самый распространенный тип рубки бревна – «в обло» и «с остатком».«В обло» – это название рубки связано с формой бревна и чашки , «облый» означает круглый, округлый.«С остатком» – когда выпуски концов бревен в срубе выходят за наружный контур строения, сегодня это называется перерубом. | |
| Шведская рубка рубка бревна шестигранником, с верхним расположением теплового паза и чашки, зарубка «в иглу», «в лапу», и т.п. |
Установка 1-го подоконного венца
Начнем с нанесения разметки дверного проема. С помощью шканта закрепляем бревна, предварительно нанеся разметку. С помощью стамески выбираем лузу для шканта, углубившись на 1 см глубже самого шканта. Надо проверять вертикальность углов при помощи отвесов. Финишное подоконное бревно надо посадить на 2 шканта и не укладывать под него паклю. При перекладке необходимо соблюдать равнозначность диагоналей.
Выполняем укладку оконных венцов. Высота оконных проемов от 110 до 130 см. «Коротыши» оконных венцов скрепляем шкантами. По аналогии проделываем работу. Для того чтобы не запутаться при перекладывании, надо провести черту на углу сруба.
Изготовляем «шапку» сруба. Снимаем верхний надоконный венец и начинаем изготавливать верхнюю обвязку. Конструкция включает в себя два прогона и подстропилины. В конце прогонов делаем болваны, в середине нужно сделать вместо болванов щеки. С помощью подкладок и скоб нужно добиться горизонтальности верхней части данных прогонов. Следует вмонтировать поперечные прогоны, те, что в середине, надо оборудовать «ласточкиным хвостом», другие — «лапой».
Изготавливаем подстропилины. Берем бревна толщиной не меньше 15 см и отесываем по 2 канта на каждом (они должны быть параллельны), кроме одного. Необработанную стропилину врезаем в колоду с помощью данного крепления, в результате ее верх должен быть горизонтальным. Врезаем стропилины в верхний прогон, но не больше чем на 25% диаметра бревна. Следует зацепить шнур по краям последних стропилин и выровнять все остальные. При помощи стамески сделать ноги лузы под стропильные ноги.
Изготовление стропил. Здесь нужна особая точность, от стропил зависит прочность крыши. От угла крыши зависит и длина стропила. Не допускается присутствие большого количества сучков в стропилине. У основания стропил выпиливаем шип и складываем их по парам. Подгоняем шипы и лузы. Начинаем перекладку стропил, при этом необходимо помнить про набивку.
Несмотря на появление новых строительных материалов, в последнее время усиливаются тенденции к строительству жилья из экологически чистых, натуральных материалов. Возвращаясь к временам дедов и прадедов, сегодня многие желают соорудить сруб из бревна своими руками. Так можно сэкономить немало средств, а главное – лично обеспечивать и контролировать качество строительства. Но перед тем, как приступить к работе, следует изучить теорию. Информация о том, как сделать сруб самостоятельно поможет выполнить работу качественно.
Строительство бани
Сруб бани 3х4 м можно возвести из традиционных для этого материалов:
- сосны;
- липы;
- осины.
Дорогие сорта используются довольно редко. Строительство можно вести методом соединения бревен в углах по одной из нескольких технологий. Первая предусматривает рубку в лапу. При этом бревна не выступают за периметр, а угловая часть защищена от воздействия дождя и снега.
Соединение может быть осуществлено в чашу. При этом часть бревна будет выступать снаружи, но архитектура постройки не проиграет. Если здание будет именно таких размеров, как упоминалось выше, то комплект фундамента может состоять из бетонных блоков с размерами 20х20х40 мм. Бревна предварительно ошкуриваются, а их диаметр составляет 22 см. Они пойдут на изготовление потолка, стропил кровли, а также пола.
Для фронтонов понадобятся доски. На обрешетку кровли следует подготовить необрезные доски. Для изоляции отлично подойдет рубероид. Для заделки швов понадобится мох. Для строительства сруба своими руками необходимо выкопать траншею, углубившись на 50 см. Ее дно засыпается песком и уплотняется. Под угловые стыки нужно разместить 4 блочных опоры. Они будут располагаться в местах пересечения с перегородкой.
Через каждые 2 м нужно уложить опоры из двух блоков. Их скрепляют цементным раствором. Между основанием сруба и блоками необходимо уложить гидроизоляцию в 2 слоя. Если стена будет иметь толщину в пределах 9 см, то цена постройки с вышеуказанными размерами обойдется в 175 000 руб.
При толщине стены в 14 см за баню придётся заплатить 193 000 руб. Диаметр бруса при этом будет равен 140 мм. Вся постройка будет состоять из трех помещений, среди них:
- комната отдыха;
- парилка;
- моечная комната.
Комната отдыха будет самой большой, ее размеры равны 2х3 м. Парилка будет иметь квадратную форму со стороной в 2 м. Оставшуюся площадь займет моечная. После сборки сруба его можно проконопатить. Для этого весь свисающий материал аккуратно заталкивается между бревнами. Использовать для этого необходимо конопатку.
В таком состоянии здание с кровлей оставляется на год для усадки. Через год можно проверить состояние конопатки и заделать образовавшиеся зазоры пенкой или паклей. После сборки сруба и его усадки специалисты иногда рекомендуют повторить конопатку через год эксплуатации.
Особенности срубов из бруса
Собирать брусья своими руками, в отличие от бревенчатых стен, следует непосредственно на готовый фундамент ленточного типа. Дома или срубы, построенные из бруса, обязательно дают усадку, что исключает укладку стен сразу после возведения дома. Обычно ждут минимум около года либо двух лет, чтобы уложить качественные стенки, которые будут служить долгое время. Такой строительный материал, как брус, обладает только положительными характеристиками.

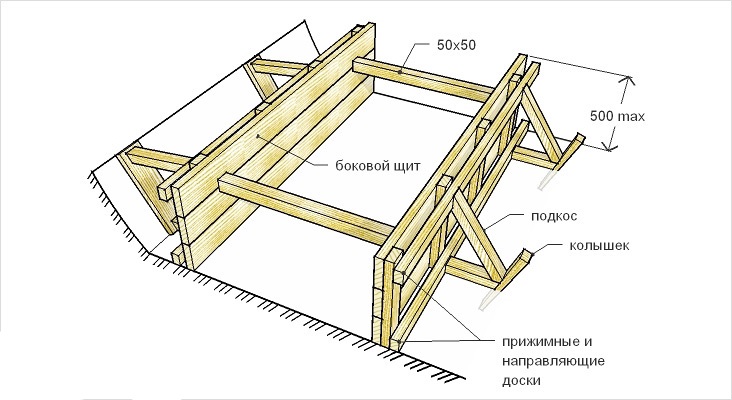

Рисунок 1. Схема сборки щитов для цоколя.
Использовать профилированный брус можно, экономя на отделочных материалах. Брус может долгое время сохранять влажность в своей структуре, поэтому усушка выстроенного дома происходит довольно долго. Возводить сруб одному не следует, необходимо пригласить ассистента. Процесс строительства дома из бруса своими руками не является сложным.
Чтобы построить сруб высокого качества, обязательно используют деревянные нагели, которые нетрудно сделать своими руками. С этой целью применяются обычные доски или их обрезки, оставшиеся после выполнения каких-либо работ, например, связанных с установкой обрешетки. Выполнять нагели лучше из более твердых обрезков досок, для этого с одной стороны их торцуют с помощью пилы. Затем распиливают на доски, имеющие ширину 120 мм, главное — чтобы они получились ровными.
Сруб в лапу
Это один из видов рубки углов без остатка, который используется при возведении домов из бруса или бревен. Различаются два основных способа рубки – прямая лапа и ласточкин хвост (второе название — косая лапа).
Прямая лапа
Конец бревна отесывается, чтобы придать ему ровную прямоугольную форму. Если для строительства используется не профилированный брус, специальных манипуляций не требуется, венцы просто укладывают друг на друга, чередуя расположение торцов.
При обтесывании рубленых бревен в первую очередь прямую лапу формируют на тонком конце элемента
Важно, чтобы поверхности соединительных частей были ровными и обеспечивали плотное прилегание, иначе угол будет продуваться. Формируя лапу на толстом конце бревна, требуется правильно определить высоту расположения элемента, чтобы венцы лежали ровно
При сборке брусового дома венцы в углах укрепляют нагелями, поскольку простая лапа – слабое соединение. При вытесывании лапы на конце бревна на ее верхней плоскости формируют прямоугольный коренной шип, а на нижней – соответствующий паз.
Косая лапа
На конце бревна или бруса вытесывается соединительный элемент в виде трапеции, у которой плоскости расположены под наклоном. Конфигурация «ласточкин хвост» позволяет создать прочное соединение, устойчивое к продуванию. Для повышения жесткости и надежности конструкции косую лапу дополнительно снабжают вытесанным шипом.
Это сложное и трудоемкое угловое соединение, требующее мастерства исполнителя. Чтобы ускорить работы, рекомендуется использовать шаблон, снятый с первой выполненной латы. Геометрическая форма и размеры соединительного элемента зависят от диаметра бревен и регламентируются ГОСТ 30974-2002.
Особенности усадки сруба
Усадкой сруба называют уменьшение высоты стен постройки из-за усушки древесины. Завершается этот процесс не ранее, чем через 1,5 года после возведения коробки. К отделочным работам можно приступать через полгода – год, так как за это время происходит основная усадка стен. Точное время предсказать невозможно, так как зависит от многих факторов: материала – усадка из бревен выше, чем усушка бруса; времени года – дерево, спиленное в зимнее время, более плотное и надежное; размеров бревен или бруса; влажности дерева; обдувания местности ветром; сорта дерева – кедр и лиственница являются самыми прочными и плотными, а усадка сруба из них самая минимальная по сравнению с другими сортами дерева.
Так как дерево легко принимает и отдает влагу, а также сужается или расширяется при изменении температуры, то при строительстве сруба категорически нельзя применять неподвижные крепления. Усадка бани бывает механической и естественной. В первом случае верхние венцы давят на нижние. Усадку бани можно уменьшить таким образом.
- Применяя джутовый утеплитель, смягчающий давление конструкции.
- Используя квадратные нагели, располагая их в шахматном порядке. Они способны плотно застрять в отверстии, тем самым превратив сруб в единое целое.
- Усадочными домкратами, которые устанавливаются под венцы сруба в проблемных местах.
- Пружинными компенсаторами, состоящими из длинного самореза со стальной пружиной. Устанавливаются они в заранее просверленные отверстия. Их основной задачей является обеспечение прочного соединения венцов между собой без образования больших щелей, ускорение и облегчение процесса усадки сруба.
Естественную же усадку уменьшить невозможно, так как это природное явление. Полное окончание усадки бани происходит через 5–10 лет с момента возведения сооружения. За это время габариты бани могут уменьшиться на 5–10 %. То есть, например, если высота потолка сначала была равна 2,5 м, то после усушки древесины может понизиться до 2,25 м.
В ОХЛОП

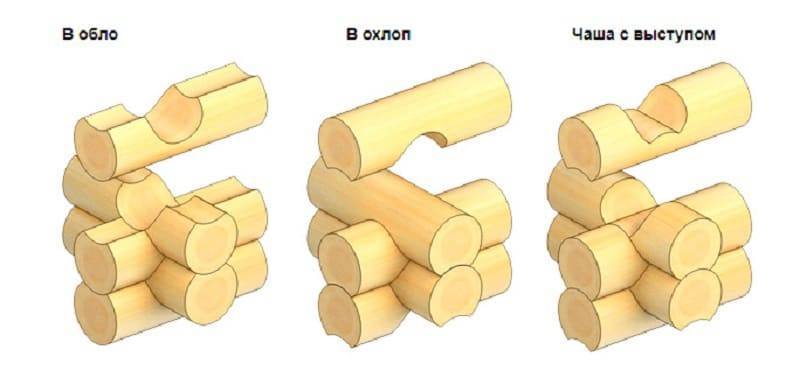

Бревенчатый сруб, углы которого рублены в охлоп, более долговечен по сравнению с предыдущим вариантом. «Сибирская чаша» — это перевернутый вариант чаши классической, нижней. За счет этого влага от дождя и снега не попадает в промежуток между венцами и в угловые соединения.
Монтаж такого сруба сложнее и требует больше времени, поскольку каждое бревно многократно переворачивают в ходе вырезания и подгонки лунного паза и самой чаши. К недостаткам также можно отнести недостаточную жесткость и продуваемость углов с гладкими чашами.
Разница понятна из рисунка. Та же чаша, только перевернутая. Такой способ рубки предохраняет сруб от накопления воды в замковом соединении. Сложность в том, что заготовку придется неоднократно поворачивать, поэтому на такую технологию времени требуется больше.
Выполняем работы
Фундамент дома
Для бревенчатого дома лучше всего использовать мелкозаглубленный ленточный фундамент
Для бревенчатого дома лучше всего использовать мелкозаглубленный ленточный фундамент, но при условии, что грунт на участке непучнистый. Траншею копают согласно проектным параметрам дома, а глубину увеличивают на 20 см для песчаной подушки. На дно траншеи насыпают песок и хорошо трамбуют его. Затем устанавливают опалубку из шлифованных досок. На дно и стенки опалубки настилают рубероид для гидроизоляции базиса со дна и стен. После этого устанавливают армирующую сетку из стальных прутов и заливают бетонный раствор. Готовый и высохший фундамент покрывают битумной мастикой сверху. Не забываем делать в базисе продухи для вентиляции деревянного подпола. Отверстия монтируют на этапе заливки в верхней части базиса со всех четырех сторон дома.
Для пучнистого грунта делают столбчатый фундамент. В этом случае опоры устанавливают по всем углам здания, под несущими стенами и в местах стыка перегородок. Заливают опоры по аналогии с монолитным ленточным базисом. Потом опорные столбы связывают металлическим или бетонным ростверком с обязательной его гидроизоляцией.
Монтируем стены
Возводить стены сруба нужно на подкладную доску
- Возводить стены сруба нужно на подкладную доску. То есть не укладывать бревно непосредственно на бетон, а сначала уложить доску из липы или лиственницы сечением 150х50 мм. При этом подкладную доску надёжно фиксируют к фундаменту на анкера.
- Бревна первого венца нужно срезать снизу таким образом, чтобы получился торец. Именно на него следует монтировать первый венец.
- Выкладку первого бревенчатого венца выполняют методом укладки двух противоположных бревен. Их выравнивают по горизонтали, а затем укладывают два перпендикулярных срезанных бревна. Как правило, оцилиндрованный кругляк уже имеет торцевые чаши для монтажа углов «в чашу». Подобным образом выполняют выгонку стен по высоте. Все пазы по углам и между заполняют утеплителем таким образом, чтобы он выступал наружу. Потом его законопачивают в образовавшиеся щели.
- Стоит помнить, что бревенчатые венцы необходимо дополнительно фиксировать деревянными нагелями. Это такие стержни-штыри из твердых пород дерева. Их вгоняют в просверленные в венцах отверстия. Отверстия сверлят через каждые три ряда уложенных венцов на всю их глубину. При этом нагели стоит располагать со смещением относительно нижних нагелей (то есть в шахматном порядке). Отверстия под нагели делают немного меньше диаметра штырей, чтобы они максимально плотно входили в паз. При этом два последних венца нагелями не фиксируют. Такая технология позволит дать дому усесться правильно и с наименьшими искривлениями. Собранный корпус накрывают плёнкой и оставляют для усадки.
Пол в срубе
Пол в деревянном доме должен опираться на лаги. Их необходимо вмонтировать в нижний венец дома или в следующий за ним. То есть в бревне делают выпилы, которые аккуратно и встык накроют уложенные с шагом 50-70 см лаги. Не забываем гидроизолировать лаги в стыках с бревном. А по периметру дома под них делают дополнительные опорные тумбы. Между лагами укладывают утеплитель и накрывают пол шпунтованной доской.
Крыша сруба
Как только дом хорошо отстоится и усядется, можно устраивать кровлю дома
Как только дом хорошо отстоится и усядется, можно устраивать кровлю дома. Для этого верхний венец дома накрывают мауэрлатом (брусом для стропил). Затем в нём делают выпилы с шагом 60 см под нужным углом. В полученные пазы монтируют стропила и надёжно крепят их металлическими уголками. Все фермы соединяют между собой коньком. Остаётся накрыть стропила обрешеткой и укрыть крышу гидро-, теплоизоляцией. В самом конце настилают кровельный материал.
Полностью собранный дом конопатят выступающим утеплителем и оставляют в таком состоянии до полной усадки. Впоследствии нужно будет еще раз проконопатить сруб. После окончательной усадки дома можно ставить окна и двери. Но их необходимо монтировать только в окосячку — специальную деревянную раму с компенсаторами. Поскольку дерево имеет свойство расширяться и сужаться под воздействием температур, такая конструкция сбережет окна и двери от перекоса и поломки.
После монтажа окон и дверей можно разводить коммуникации в доме и справлять новоселье. И будьте уверены, дом из бревен, построенный по всем правилам, прослужит не один десяток лет.
https://youtube.com/watch?v=vKBWrRrPQ9c
4 Как распилить бревно вдоль пилим горизонтально
Еще огромную точность распила обеспечивает горизонтальная конструкция, которая это жесткую раму, прикрепленную к шине бензопилы в 2-ух местах – у основания на ее конце. Места крепления можно смещать, обеспечивая нужную ширину пропила. Наверняка, такое устройство создано для маленьких бревен, поперечник которых будет не свыше длины шины.
При помощи направляющего элемента монтируется нужную толщину досок. Труднее всего будет сделать 1-ый горизонтальный распил – чтоб получить ровненький спил древесной породы, необходимо к бревну прикрепить дополнительную направляющую раму, которая будет служить базисной поверхностью для упора. На следующих шагах роспуска бревна на доски в роли поверхности для упора и направляющей служит уже ровненькая поверхность предшествующего спила.
Работать таковой конструкцией просто. До того, как распилить бревно вдоль, его необходимо отлично закрепить на всей длине – чем меньше оно будет вибрировать, тем ровнее получится распил. Чтоб избежать заклинивания шины бензопилы, в изготовленный распил повсевременно вставляются маленькие клинья, препятствующие зажиму. Необходимо подчеркнуть, что вроде бы мы не старались, отходов будет много сравнительно с обыкновенной пилорамой. В начале присвойте бревну квадратную форму, спилив верхний слой со всех боков, а уже потом приступайте конкретно к роспуску бревна на доски.
Станок На Шину Для Заточки Цепей
Какие Цепи Ставятся На Бензопилу Тайга 245
Фундамент – залог долговечности
Фундамент является основой любого дома или бани. Напрямую от его качества будет зависеть надежность постройки. Фундамент – опора дома, которая состоит из:
- Песчаной подушки;
- Грунта;
- Каркаса из арматурной конструкции;
- Бетона;
- Отверстий для вентиляции;
- Гидроизоляции.
Всего выделяется несколько разновидностей фундамента:
- Ленточный фундамент – железобетонная полоса, которая тянется по всему периметру дома. Эта лента закладывается под все стены застройки;
- Столбчатый фундамент возводится в виде столбов, располагающихся во всех местах пересечения стен, и в точках, на которые оказывается большая нагрузка. Это экономичный и надежный вариант, который может быть использован только для домов с небольшим весом, например строительство дома из клееного бруса часто выполняют на таком;
- Свайный фундамент – конструкция, состоящая из свай. Больше всего подходит для крупногабаритных построек.
Укладке фундамента требуется уделить много внимания, так как это один из главных процессов в строительстве сруба или бани из бруса.
Усадка дома из оцилиндрованного бревна
Как контролировать усадку сруба:
- ждать год, пока произойдет первичная усадка;
- использовать домкраты для регулировки вертикальных элементов;
- обустраивать промежутки над безусадочными элементами дома: дверными и оконными проемам;
- помнить, что стены могут не только давать усадку, но и набирать влагу, а, следовательно, набухать;
- учитывать, что внутренние стены (простенки) усаживаются быстрее внешних, т.к. они более защищены от внешнего воздействия;
- медленно прогревать дом, т.к. в случае быстрого прогрева, внутренние стены дадут быструю усадку, а внешние отстанут в этом процессе;
- помнить, что южные стены высыхают быстрее, а значит быстрее усаживаются;
- контролировать процесс усадки сруба и вовремя конопатить щели.
Конопатка
После того как сруб возведен на требуемую высоту, можно приступать к конопатке. То есть, концы утеплителя, которые остались свисать, заворачиваются вниз и проталкиваются между бревнами. Для этого используется специальный ручной инструмент.
Если оставшегося утеплителя не хватает для уплотнения стыка, то используются дополнительные материалы, например: войлок, пакля, пенька, джут. Конопатить начинают с первого венца, постепенно поднимаясь по рядам бревен выше и выше. Такой способ позволит избежать перекоса стен дома.
Готовый проконопаченный сруб укрывают и оставляют примерно на год. За это время строение даст усадку и примет естественную геометрию. Необходимо отметить, что год – минимальный срок усадки сруба. Как правило, рекомендованный срок колеблется от одного до двух лет.
Когда усадка сруба произошла, его стены вновь требуют конопатки. Практика показала, что за год между бревнами щели могут увеличиться и их необходимо вновь уплотнить.
Как рубить сруб в ласточкин хвост?
Соединение ласточкин хвост
Этот вид сруба родственно схож с постройкой сруба в лапу. Ласточкин хвост вобрал в себя по возможности все его достоинства, и по возможности устраняет основные недостатки конструкции сруба в лапу. «Лапы» имеют не перпендикулярный вид, а выполнены под некоторым углом наклона, так чтобы каждая следующая ложилась в предыдущую лапу. Такое соединения брусов дает ряд особенностей.
Преимущества по сравнению с «лапным» способом:
- Более прочное сцепление, что обеспечивает устойчивость конструкции и при правильном подходе можно и вовсе обойтись без дополнительных креплений между бревнами (вертикальных кола и шипов)
- Из-за разных углов наклона лапы, повышается зашита от ветра
Недостатки:
- Повышенная сложность изготовления наклонных «лап». Аматеру даже не стоит пытаться задавать вопрос о том, как рубить сруб своими руками, у него этого не выйдет без помощи эксперта
- Наклонный угол лап способствует, во время дождя, попаданию влаги в сруб (вода просто стекает по уступу «лапы», особенно это становится заметно после нескольких лет усушки и образования щелей)
Технология практически ничем не отличается от предыдущей единственное отличие, что пр и завершающем этапе просто необходимо дополнительно оббить углы гидроизоляционным материалом, для избежание попадания влаги. Надо помнить, что намокшая, а после вновь высохшая древесина начинает выгибаться и теряет свою изначальную форму.
