Трубы для холодного водоснабжения
Для трубопроводов холодной воды применяются трубы из полиэтилена низкого давления (ПНД). Для них существует ограничение по температуре – не выше, чем 40 градусов. В сравнении с металлическими аналогами они имеют ряд преимуществ:
- Долговечность. Трубы из ПНД в напорных и самотечных (канализация) водопроводах могут служить до 50 лет.
- Эластичность. Эта характеристика сберегает трубопроводы при их промерзании. Изделия способны расширяться под воздействием замерзшей воды, принимая прежние размеры после оттаивания. Следует заметить, что такая ситуация может возникнуть только в результате просчета проектировщиков по глубине укладки трубопровода, поскольку такая ситуация прерывает процесс эксплуатации объекта.
- Коррозионная устойчивость труб из ПНД позволяет использовать их для прокладки систем водоснабжения в неблагоприятных условиях, в частности по болотам, а также использовать для транспортировки агрессивных жидкостей. Срок эксплуатации при этом практически не изменяется.
- Экологичность позволяет использовать трубы из ПНД для водоснабжения чистой питьевой водой.
- Простота прокладки обеспечивает высокую производительность при строительстве.
- Экономическая эффективность использования таких водоводов обеспечивается более низкими ценами и выгодной логистикой.
Трубы из ПНД производятся в диапазоне размеров от 40 до 800 миллиметров. Форма выпуска – бухты на катушках или прямые изделия длиной до 11,5 метра. Для самотечных систем трубы производятся в раструбном исполнении.
Можно ли соединять трубы теплого пола или нет?
При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.
Рассмотрим подробнее способы — как соединять трубы тёплого пола.
Соединение труб из сшитого полиэтилена и металлопластика
Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:
- Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
- на срез трубы одевается электросварочный фитинг;
- к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
- аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
- Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.
Последовательность действий:
- на край обжимной трубки надевается гайка, резьбой в сторону соединения;
- разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
- натягивается шланг с приспособлением для фитинга;
- обжимная гайка плотно затягивается при помощи двух гаечных ключей.
- Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
- на полимерный шланг одевается зажимная гильза;
- конец контура растягивается в диаметре с помощью расширителя;
- растянутым краем трубка натягивается до упора на штуцер фитинга;
- место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.
Сшивка медных труб
Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.
Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:
- срезы контура зачищаются снаружи и изнутри;
- специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
- изделия стыкуются, а лишняя смесь удаляется;
- место соединения прогревается газовой горелкой и припой заполняет зазоры.

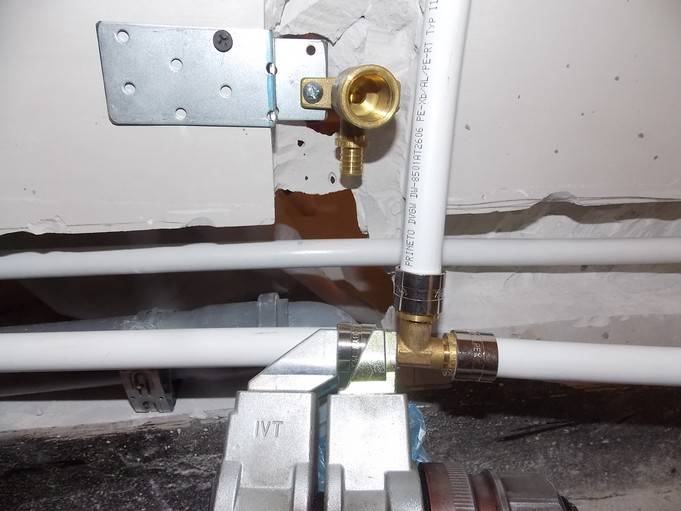

Чем соединить трубы тёплого пола (пресс-фитинг)
Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:
- корпуса — бывает разной формы (угла, тройника, муфты);
- гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
- клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.
Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.
Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.
Какому бренду отдать предпочтение?
Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя. Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д
Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.
Специалисты рекомендуют собирать систему теплого пола из компонентов одной торговой марки – так проще достичь требуемой плотности соединений
Лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования.
Сегодня покупатели выделяют следующих изготовителей труб:
- Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека. Из трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях. Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей — с их участием монтируют системы теплого пола самых разнообразных конфигураций.
- Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет. Фирма оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.
- Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров. Трубы этого бренда не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде. Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.
- Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
- Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки. Трубы этого бренда хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.
- Aquatherm (Германия). Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба. Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию. Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления.
В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).
Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия).
Также рекомендуем ознакомиться со статьями, где мы рассказываем какой теплый пол выбрать под то или иное покрытие:
- Теплый пол под ламинат.
- Теплые полы под плитку.
- Теплый пол под дерево.
- Теплые полы под линолиум.
Сшитый полиэтилен в строительстве — свойства труб и других изделий
В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.
Трубы из сшитого полиэтилена обладают уникальными свойствами
Что представляет собой материал
PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.
Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.
Основные свойства
PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.
PE-X не боится низких температур
Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.
Также можно выделит и некоторые другие его положительные качества:
- Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
- Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,
PE-X обладает «памятью» формы
- Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
- Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.
Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»
Недостатки:
- Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
- Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.
Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.
Материал применяется в качестве изоляции для кабелей
Область применения
Из сшитого полиэтилена чаще всего изготавливается следующая продукция:
- Всевозможные трубы для разных целей,
- Изоляция для кабелей,
- Элементы различных изделий конструкционного назначения.
PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.
В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.
PE-X трубы применяются для систем полива
Несколько слов о трубах
Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.
Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.
Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.
Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.
На фото — качественные PE-X трубы от польского производителя KAN
Ниже приведена стоимость труб из PE-X от некоторых известных производителей:
Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье

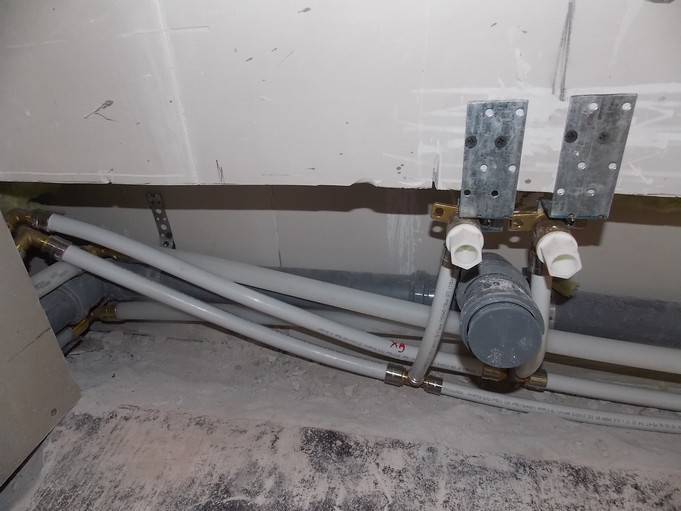

Способы соединения полиэтиленовых труб
Полиэтиленовые трубы достаточно технологичны и просты в своём монтаже. Создать водопроводную сеть из РЕХ-труб можно своими руками, без привлечения дорогостоящих специалистов. Монтаж трубопровода осуществляется тремя основными способами.
Способ: компрессионный
Для стыковки труб данным способом применяют специальные пресс-фитинги, и способность полиэтилена восстанавливать свою первоначальную форму.
Для компрессионного способа не требуется дорогого инструмента, вся работа производится вручную. На конец трубы натягивается обжимная гайка, затем – срезное кольцо, которое фиксируется в 1мм от торцевого края трубы. Затем на торец натягивается сам компрессионный фитинг.
Та же операция производится и с концом второй стыкуемой трубы, после чего обе половины фитинга стыкуются и скрепляются между собой при помощи обжимной гайки. Закручивать её следует от руки, при помощи мускульной силы. Ключи следует использовать только в крайнем случае, дабы не повредить пластиковую конструкцию.
Способ: опрессовочный
Скрепление РЕХ-труб осуществляется при помощи соединительных фитингов
Опрессовочный способ соединения РЕХ-труб производится при помощи особого ручного инструмента – расширителя. На один конец стыкуемых труб надевают опрессовочное кольцо, затем при помощи расширителя этот конец расширяется до тех пор, пока в него не будет свободно входить фитинг.
Такую же операцию производят и с концом второй трубы. Спустя несколько минут растянутые концы полиэтиленовых труб принимают свой первоначальный размер, плотно охватывая фитинг. Для большей надёжности сверху закрепляется опрессовочное кольцо.
Способ: электросварочный
Достаточно редкий способ соединения, из-за необходимости иметь специальное дорогостоящее оборудование.
Самый затратный, с точки зрения финансовых расходов — электросварочный метод соединения сшитого полиэтилена. Для соединения труб потребуются специальные электромуфты. Они представляют собой обычный наружный фитинг, но внутри которого проложена спираль из металлического проводника с высоким удельным сопротивлением. От обоих концов спирали наружу выходят две клеммы. К ним подключается специальный сварочный аппарат, производящий нагрев внутренней спирали до нужной температуры.
Сварочный аппарата представляет собой автоматический прибор, который считывает информацию со штрих-кода электромуфты, и самостоятельно выбирает режим нагрева. После окончания сварки он подаёт сигнал об окончании процесса. В результате полностью исключается влияние человеческого фактора на результат работы. Но подобный метод весьма дорогостоящ, и потому не всегда рентабельно приобретать такой аппарат для единоразового монтажа водопроводной системы внутри дома.
Преимущества и недостатки разных видов труб
Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.
Металлические трубы
Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.
Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.
Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.
Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:
- простота монтажа трубопровода;
- стойкость изделий к повышенной температуре;
- устойчивость к механическим воздействиям любого вида;
- хорошая теплопроводность;
- возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
- пластичность труб, дающая возможность изгибать изделия;
- широкий ассортимент арматуры – соединительной, угловой и т.д.;
- стойкость к высокому внутреннему давлению в отопительной системе;
- возможность использовать трубы из разных металлов;
- долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).
Минусы металлических изделий:
- большой вес, в некоторых случаях не дающий возможности работать в одиночку;
- необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
- монтаж металлического трубопровода отнимает больше времени;
- шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
- угроза коррозии элементов, требующая избегать скрытой укладки труб;
- необходимость периодически красить изделия во избежание наружных повреждений;
- большие тепловые потери в холодных комнатах.
Полипропиленовые трубы
Преимущества трубопроводов из полипропиленовых труб:
- гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
- небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
- отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
- отсутствует необходимость в окрашивании изделий;
- при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
- конструкцию просто мыть и прочищать;
- невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.
Недостатки таких труб:
- нужен специальный сварочный аппарат для соединения элементов конструкции;
- трубы нельзя сгибать, необходимо пользоваться фитингами;
- максимальный порог температуры – 70°С (краткосрочно – до 90°С);
- неустойчивость к механическим воздействиям;
- провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).
Трубы из сшитого полиэтилена (PEX)
Преимущества таких изделий:
- высокий для пластика порог рабочей температуры – до 90°С;
- повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
- трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
- гладкость внутренней поверхности, препятствующая образованию засоров;
- небольшой коэффициент расширения, не требующий установки компенсаторов;
- небольшой вес, дающий возможность свободно производить сборку трубопровода;
- простота монтажа (используются пресс-фитинги);
- долговечность изделий – срок службы такого трубопровода не менее 50 лет.
Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.
Металлопластиковые трубы
Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.
Недостатки изделий:
- высокая стоимость сопутствующей арматуры;
- деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.
Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.
Разновидности труб из сшитого полиэтилена
Изделия из сшитого полиэтилена имеют маркировку РЕХ, на конце которой указывается аббревиатура метода сшивки, который использовался при изготовлении материала. Существует 4 способа сшивки полиэтилена:
- РЕХ-а — реакция происходит с пероксидным катализатором (перекись водорода), процент сшивки — 85-90%;
- РЕХ-b — катализатором выступает силановый полимер, процент сшивки — до 70%;
- РЕХ-с — сшивка происходит с применением радиации, 60%;
- РЕХ-d — в качестве катализатора выступает азот, один из наиболее сложных в реализации способов, 70%.
Процент сшивки- характеристика, определяющая количество соединенных между собой молекул из общей молекулярной сетки полиэтилена. Чем выше процент, тем большей плотностью и, как следствие, механической прочностью и устойчивостью к растрескиванию будет обладать итоговый материал.
Однако при выборе РЕХ труб на практике технология и процент их сшивки имеют не первостепенное значения. Та же высокая плотность полиэтилена РЕХ-а может оказаться излишней, а отсутствие у материала пластичности и невозможность его гибки, наоборот, стать критичным фактором.
Выбирая трубы из сшитого полиэтилена для отопления, отдавайте предпочтение проверенным производителям (Рехау, Валтек), поскольку нередки случаи присутствия на рынке изделий из полиэтилена ПНД, маркированного как РЕХ. Технические характеристики ПНД (полиэтилен высокого давления) не позволяют применять такие трубы для отопительных систем и теплого пола, поскольку максимальная температура теплоносителя в трубах ПНД ограничена на уровне 70 градусов.
Качество изделия проверяется посредством разогрева небольшой части в духовке до температуры 160-180. РЕХ труба (любого способа сшивки) сохранит свою форму за счет жестких связей между молекулами, тогда как подделка из ПНД оплавится и деформируется.
Преимущества и недостатки
К преимуществам изделий из сшитого полиэтилена относится:
- Коррозийная и химическая устойчивость — материал не деформируется при контакте с кислой, щелочной средой и органическими растворителями (ксилол, толуол).
- Высокие прочностные характеристики изделий и устойчивость к ударным, сгибающим и растягивающим нагрузкам, трещиностойкость.
- Эластичность — изделия не разрушаются в результате замерзания и температурного расширения находящейся в них воды. Материал не теряет прочности при понижении температуры до -50.
- Высокая пропускная способность за счет идеально гладкой внутренней поверхности, отсутствие потерь давления циркулирующего потока.
- Санитарная безопасность материала, что дает возможность использовать трубы для горячего либо холодного водоснабжения.
- Устойчивость к высоким температурам — в отличие от других пластиковых изделий, максимальная температура для которых составляет 70 градусов, трубы РЕХ пригодны для постоянного использования при температуре теплоносителя в +90.

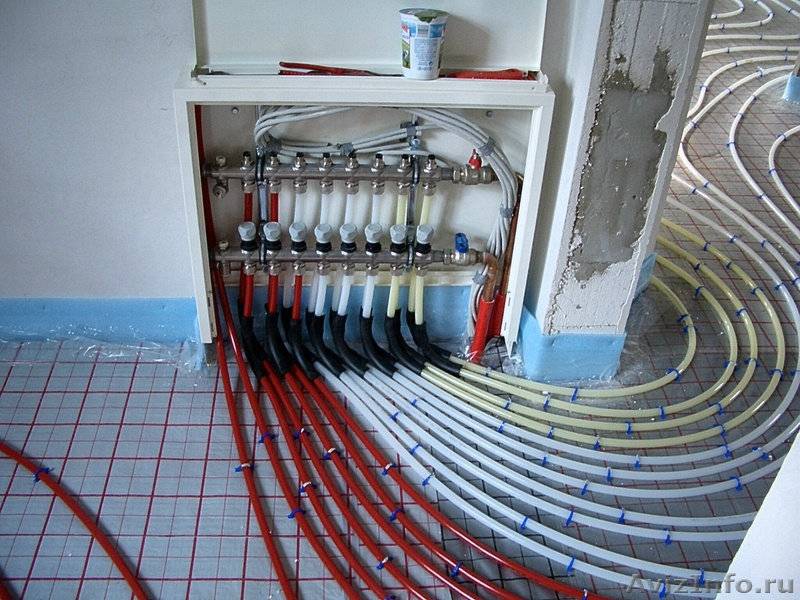

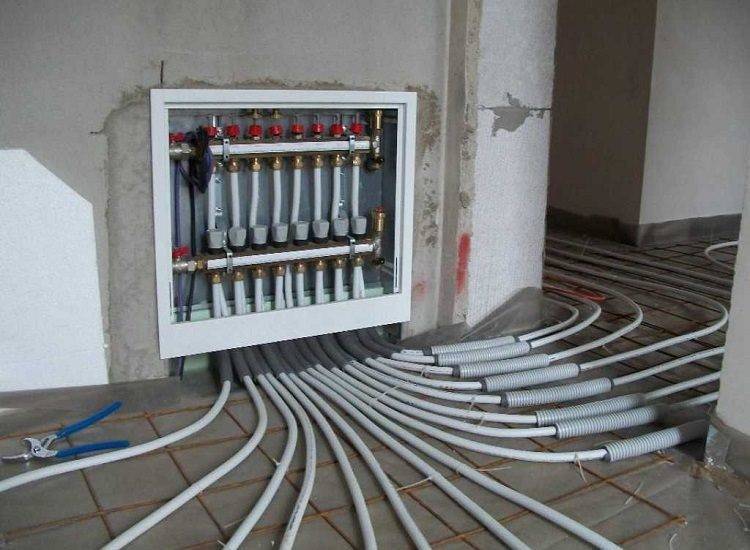

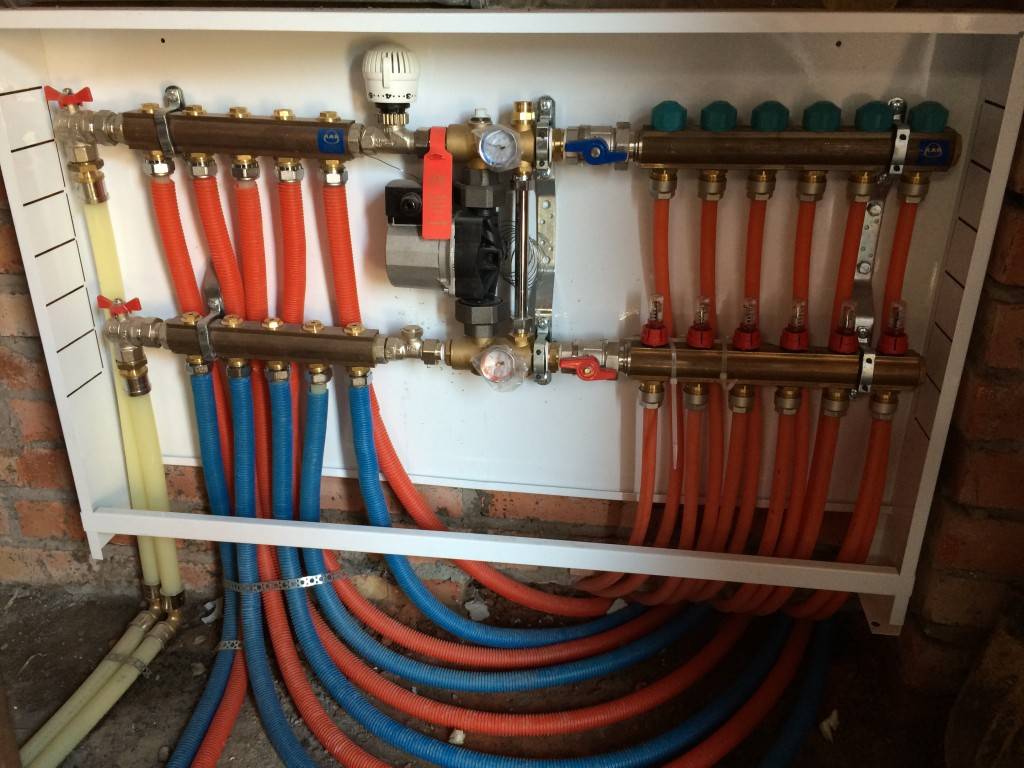

Теплый пол с применением труб из сшитого полиэтилена
Недостатки изделий РЕХ — постепенное разрушение при проникновении кислорода внутрь материала (при наличии микротрещин, порезов либо сколов) и неустойчивость к воздействиям ультрафиолета (трубопровод нельзя размещать без изоляции под открытым солнцем).
Отметим, что соединение труб из сшитого полиэтилена выполняется посредством стальных фитингов, которые подвергаются коррозии под воздействием бетона — такие системы нельзя замуровывать в стену.
Технические характеристики
Трубы из сшитого полиэтилена выпускаются в диаметре от 10 до 200 мм. В быту — для монтажа теплого пола, водопроводных и отопительных коммуникаций, наиболее востребованы изделия с внутренним диаметром 16 мм. Рассмотрим их технические характеристики:
- толщина стенки — 2 мм;
- вес погонного метра — 110 грамм;
- рабочий объем погонного метра — 0.113 л;
- плотность материала — 940 кг/м³;
- потеря деформации и плавление при температуре +200 градусов, воспламенение при +400 (РЕХ не выделяет токсичных веществ, при горении он распадается на воду и углекислый газ);
- номинальная теплопроводность — 0.39 Вт/мК.
Максимальная рабочая температура теплоносителя у труб из сшитого полиэтилена для отопления и теплого пола составляет +90 градусов (при такой температуре давление циркулирующего потока не должно превышать 6 мПа). При соблюдении температурного режима эксплуатационный ресурс линии диаметром 16 мм составляет 50 лет.
