Расчет материалов для устройства теплой стяжки пола.
Начали с расчётов. Я подсчитал, что при толщине теплой стяжки в 60 мм, на комнату площадью 12 квадратных метров, понадобится:
- 15 кв. м. гидроизоляции;
- 2 профиля оцинкованных в качестве маяков;
- 1 правило;
- 720 литров гранул ППС;
- 3 мешка цемента;
- ёмкость для приготовления раствора.
В качестве гидроизоляции отлично подошел рулон тонкого рубероида.
Расстелил его с нахлёстом в 10 см и заходом на стены 12-14 см.
А вот как приклеить маяки к рубероиду не придумал. Вместо этого использовал метод расклинивания. Т.е. между торцом профиля и стеной вбил деревянный клинышек. Такой метод оказался достаточно надёжным и полностью оправдал себя. Выставил профили-маяки по уровню и оставил между ними расстояние, на 50 см меньше длинны правила.
Важно знать чем залить теплый водяной пол
Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.
После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.
Чем залить теплый пол
Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.
Что касается того, какой раствор можно использовать, то существует два варианта:
- специальные сухие смеси (полусухая стяжка)
- цементный состав (бетонная стяжка).
Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.
Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.
Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.
До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.
Особенности полусухой стяжки
Полусухая стяжка имеет немало преимуществ:
- стоимость сухой смеси меньше, чем бетонного раствора
- не требуется выравнивание пола
- после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
- во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
- затвердевание и полное высыхание происходят быстрее, чем у бетона
- пористая структура повышает звуко- и теплоизоляцию.
Выполнение полусухой стяжки
При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.
Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.
Они выполняются в следующей последовательности:
- очистка поверхности
- укладка гидроизоляционного слоя
- подготовка стен
- выставление маяков.
Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.
Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.
Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.
Заливка и шлифовка
Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.
Водяной теплый пол устройство стяжки и последовательность работ
Чтобы проще было понять, как устроена стяжка для теплого пола, рассмотрим ее по ходу заливки – представим ее в виде некоторой последовательности выполнения работ, отклониться от которой, не нарушив технологический процесс, не получится. Думаю, никому не стоит рассказывать, чем грозят подобные нарушения. Поэтому не будем экономить и заново изобретать велосипед, а подойдем к технологии изготовления стяжки на теплый водяной пол со всей серьезностью и пониманием.
- Для начала укладываем гидроизолирующий слой на очищенные от старой стяжки плиты перекрытия. Нужно ведь подумать о нижних этажах и не допустить протекания жидкости, в изобилии содержащейся в цементном растворе! В качестве такого гидроизолирующего слоя, как правило, используется плотный полиэтилен – его полосы расстилают на перекрытия внахлест друг на друга и на стены. Его можно даже приклеить скотчем к стенам, чтобы постоянно опадающие концы пленки не мешали работать.
- Укладываем пенопласт. Здесь тонкостей нет никаких, поэтому просто берем и укладываем его как вам нравится или как удобно.
- Монтаж отражающей теплоизоляции. Здесь также все достаточно просто. Подобный вид теплоизоляции производится в рулонах – раскатываем ее, стыкуем отдельные полосы между собой стык в стык, после чего места их соединения проклеиваем алюминиевым скотчем.
- Отражающая теплоизоляция, скажем просто, не дружит с цементным раствором – вещества, содержащиеся в нем, уже спустя год практически ничего не оставят от фольги, на которую возлагается обязанность отражать тепловые излучения. Именно по этой причине, чтобы воспрепятствовать разрушению экрана, следующим шагом накрываем его целлофановой пленкой (в этот раз можно использовать более тонкий материал). Если позволяют финансы, то сразу можно приобрести отражающую теплоизоляцию с полиэтиленовым покрытием.
- Теперь дело за армированием. Здесь также проблем не предвидится – в большинстве случаев сверху теплоотражающего экрана укладывается готовая металлическая сетка, собранная из проволоки толщиной 3мм и имеющая ячейку 100х100мм. В принципе, возможны и другие варианты. Укладывать сетку нужно аккуратно, чтобы не повредить теплоизолирующий слой.
- Дальше идет демпфер. В принципе, можно приобрести специальную ленту из вспененного полиэтилена, а можно, как и говорилось выше, использовать тонкий пенопласт. На мой взгляд, экономить не следует – лучше приобрести ленту. Она укладывается вдоль стен по всему периметру помещения. Опять же, чтобы она стояла на месте и не мешала работать, ее можно приклеить местами скотчем.
- Если речь идет о водяном теплом поле, то монтируем трубы системы подогрева, если планируете устанавливать электрический подогрев, то этот шаг игнорируется.
- Установка маяков. Здесь все стандартно – в качестве маяков используются профили для гипсокартона ud, которые устанавливаются в плоскость горизонта с помощью гидравлического или лазерного уровня. Монтируются маяки с шагом 1-1,8м – он выбирается исходя из длины правила, которым будет тянуться стяжка.
- А дальше трудимся в поте лица, готовя цементный раствор, заливая и растягивая его между маяками. Этот процесс не сложный, но трудоемкий – здесь нужно быть очень внимательным и растягивать раствор четко в соответствии с установленными маяками.
Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.
Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.
В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.
Разновидности стяжек из бетона
Технология заливки слоя отличается в зависимости от типа конструкции и эксплуатационных свойств.
Стяжка на связанном основании
Область, на которую будет выливаться раствор, предварительно обрабатывается специальной грунтовочной смесью. Она повышает сцепление слоя с основанием. При этом стяжка способна переносить большие механические нагрузки. Монтируется она на сухих плитах перекрытия.
Стяжка на разделительном основании
Тут требуется предварительная укладка гидроизоляции. Можно применить листы полиэтиленовой пленки, обмазочные или окрасочные материалы. Толщина стяжки не должна быть меньше 3 см. Готовый слой имеет сниженные качества износостойкости, но хорошие гидроизоляционные свойства. Стяжка такого типа подойдет для обустройства пола в хозяйственных сооружениях, в которых предусмотрен повышенный уровень влажности. Такую стяжку разрешено укладывать на грунт.
Толщина такой стяжки должна быть больше 3 см.
Стяжка на изоляционном основании
Для создания пола с подогревом требуется выравнивающий слой с теплоизоляцией. Его толщина колеблется в пределах 4,8-5,5 см. В этом случае бетонный пол нужно дополнительно армировать. Применять его разрешено в жилых помещениях и хозяйственных постройках, домах с цокольным этажом.
Стяжка на армированном основании
Для того чтобы на указанном слое не появились трещины и он оставался устойчивым к разрушению, нужно использовать армирующие материалы.
Существуют такие варианты укрепления:
Металлическая сетка.
Она имеет небольшие ячейки по 4-5 см. Сначала на подготовленном полу по всей площади устанавливаются подпорки, на которые укладывается сетка. Таким способом можно увеличить износостойкость и прочностные характеристики. Недостатком считается риск растрескивания бетонного пола.
Микрофибра.
В качестве армирующего материала применяются синтетические полимерные волокна. Бетонный слой становится пластичным и устойчивым к деструкции. Количество микрофибры нужно рассчитать точно, чтобы не испортить раствор.
Армирование стяжки пола сеткой.
Стяжка теплого пола своими руками
Приготовление раствора для мокрой стяжки подразумевает наличие большого количества воды: третью часть от взятого объема цемента. Песок, цемент, фиброволокно тщательно растирают в одной емкости. Пластификатор разводят в воде, этот ингредиент позволяет уменьшить толщину стяжки за счет придания ей эластичности.
Постепенно сухую смесь высыпают в воду, перемешивая после каждой порции. Если вылить воду в состав, то образуются комки, которые трудно растереть. Для замеса понадобится дрель с насадкой или миксер. Ингредиенты желательно просеять, чтобы отделить камешковые включения.
Если планируется формировать пол из полусухой смеси, то воды берут наполовину меньше. Мастера рекомендуют не экономить и приобрести подготовленные сухие составы. Инструкция по их приготовлению прилагается.
Затирку производят через полчаса после заливки. Актуально ежедневное увлажнение плоскости в процессе сушки, для большей эффективности применяется пленка.
После заливки тяжело определить точное размещение труб, поэтому на руках должна остаться схема с точными размерами. Некоторые мастера чертят на кальке план размещения труб без масштаба в полную величину и тогда при поиске элементов достаточно разложить чертеж на полу.
Перед началом работ стоит подготовить все материалы, инструменты, определиться с особенностями монтажа и представлять как правильно сделать стяжку в конкретных условиях.
Порядок работ
Работы по устройству стяжки проводятся, когда уже все остальные закончены: оштукатурены стены, вставлены окна, входные двери. После этого начинают монтаж.
- Удаляют неровности, мусор, шпаклюют стены внизу от пола на расстоянии 15 см, это делается под демпферную ленту.
- Делают черновую стяжку пола по маякам.
- После высыхания пола укладывают теплоизоляционный материал, его фиксируют с помощью клея.
- Затем наступает очередь армирующей сетки, которая должны быть над теплоизоляцией на 3-4 см.
- По периметру комнаты наклеивают компенсирующую (демпферную) ленту.
- Укладывают трубы в виде спирали или змейки, при необходимости (это зависит от площади помещения) делают несколько контуров.
- После этого наступает завершающий этап заливка чистовой стяжки поверх труб. В раствор, помимо пластификатора, хорошо еще добавить мелкого щебня.
- Просыхает поверхность в течение месяца, сухая стяжка сразу же может эксплуатироваться, как только смонтировано напольное покрытие.
В зависимости от того, какая планируется облицовка, к самой стяжке предъявляются разные требования: под ламинат, паркет она должна быть более ровной. Плитку же и линолеум можно класть сразу же, как высохнет пол.
Заливка стяжки
Установка маячков
В большом помещении

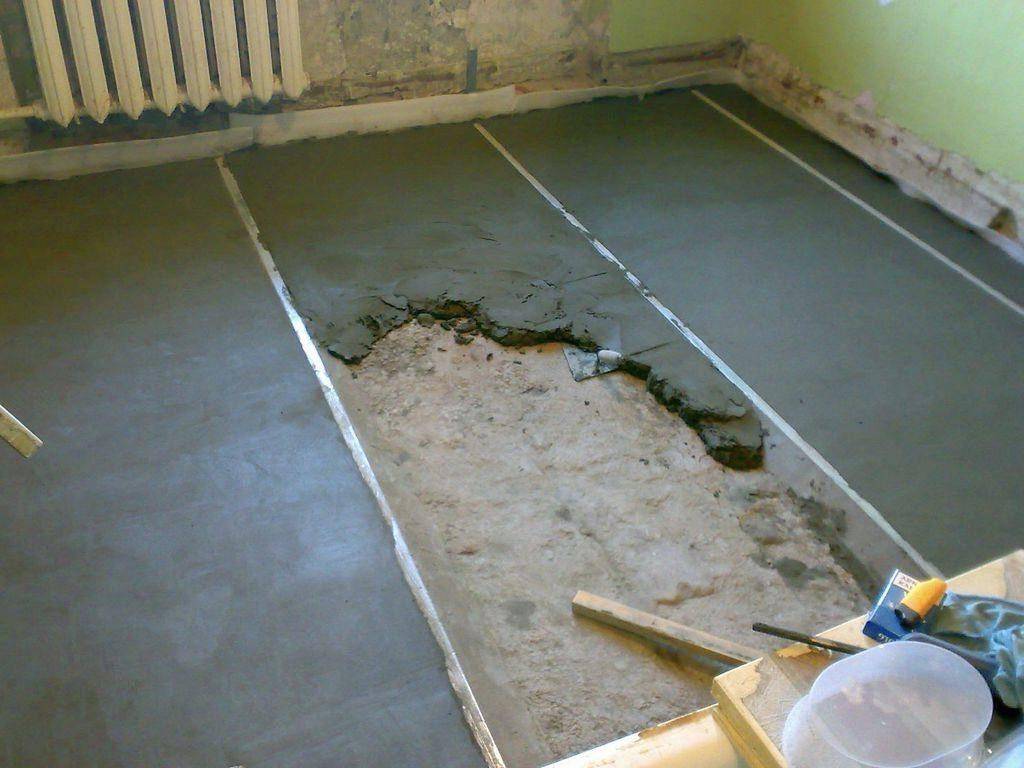

Определение нулевого уровня и расстановка маяков
Чтобы покрытие было ровным, предварительно нужно выставить нулевой уровень. Для этого на стенах и углах ставятся отметки, которые соединяются мелованной нитью. После этого нужно определить максимальное и минимальное расстояние от линии до чернового основания. Разница полученных значений является толщиной будущей стяжки. Для удобства можно по всему периметру вкрутить саморезы и соединить их нитью.
После определения уровня необходимо установить маяки. Тут потребуются металлические профили и цементный раствор. Сначала на основание укладывается смесь, в которую утапливаются направляющие. Заливка стяжки после этого проводится через сутки. Профили можно закрутить саморезами, но тут придется следить за их уровнем. Расстояние между направляющими не должно быть больше длины правила — 1м. Если уровень направляющих неодинаковый, то его еще можно исправить, но через 1-2 часа бетон застынет, поэтому делать это следует быстро.
Перед основным этапом или уже после укладки бетона выполняются демпферные швы. Они компенсируют внутреннее напряжение слоя, появляющееся при высыхании, и предотвратят его разрушение. Осуществляются швы по периметру комнаты и вокруг декоративных элементов.
Теплый пол по грунту
На начальном этапе работ по грунту необходимо правильно обустроить черновой пол, т.е. основание, на которое будет уложено финишное покрытие.
Самым распространенным основанием для теплого пола является бетон.
Но прежде чем начать описание технологического процесса обустройства бетонного основания пола по грунту, нужно заметить, что не все грунты пригодны для его заливки. Должны быть соблюдены следующие условия работ по грунту:
Схема теплого пола с профнастилом.
Первое: уровень залегания грунтовых вод не должен превышать 4 метра, чтобы не произошло затопление пола, и не было подсасывания влаги. Второе: грунт ни в коем случае не должен быть подвижным. На подвижных грунтах бетонное основание — пирог, да и весь пол может достаточно быстро разрушиться и при этом повредить фундамент дома. Третье: грунт перед началом работ обязательно должен быть сухим.
Работы по грунту начинаются с разметки уровня чистового пола. Возьмем за ориентир нижнюю часть дверного проема, от которого на высоте 1 м наносим на стене метку. Затем, от этой метки, которая должна быть обязательно, проводится горизонтальная линия по всем стенам помещения. Горизонтальное направление очерчиваемой линии обязательно контролируется при помощи уровня. После этого по всему периметру помещения нужно нанести метки на 1 м вниз от нанесенной линии. Соединив нанесенные метки горизонтальной чертой, получим уровень финишного покрытия пола. Для удобства проведения дальнейших работ в углах комнаты можно забить гвозди и натянуть шнур.
После того как из помещения будет удален весь строительный мусор, необходимо сформировать из нескольких слоев определенной толщины подушку (пирог) для бетонного основания пола. Укладывается слой гравия (5-10 см) с последующим поливом водой и уплотнением. Следующий слой — песок (10 см), полив и уплотнение. Третьим слоем засыпается щебень (10 см), который после тщательного выравнивания нужно уплотнить. При формировании подсыпки обязателен контроль горизонтали при помощи уровня.
Верхний слой требуемой толщины подушки из щебня по грунту трамбуется до тех пор, пока не будет наблюдаться острых углов, которые могут повредить следующий гидроизоляционный слой. Для гидроизоляции можно использовать рулонные материалы, несколько слоев рубероида или полиэтиленовую пленку (не менее 200 микрон толщины) или их смесь. Материал следует расстелить правильно, по всей площади помещения. Края гидроизоляции заводятся с нахлестом на стены до «нулевого» уровня, где крепятся при помощи скотча. Если в помещении укладывается несколько полос полотна, то стыки застилаются внахлест до 20 см и скрепляются клейкой лентой.
К стенам по периметру помещения крепится разделительный слой — полосы утеплителя толщиной 20-30 мм. Ширина полос должна достигать «нулевого» уровня.
Затем, по грунту, формируется монолитная, с самовыравнивающимися свойствами, бетонная подготовка пола. Для ее заливки применяется тощий бетон (класс В7,5 -В10), фракция щебня 5-20 мм. Толщина бетонного слоя должна быть 50-80 мм. Бетонную подготовку следует армировать стеклопластиковой или металлической сеткой. Армирующий каркас нельзя устанавливать непосредственно на слой гидроизоляции, т.к. в этом случае он будет не только бесполезным, но и лишним. Каркас приподнимается на 1/3 толщины предполагаемого бетонного слоя, для чего применяются специальные подставки 2-3 см высотой.
Нюансы работы с полусухой стяжкой
Рассматривая поэтапно, как сделать стяжку пола в квартире, стоит также обратить внимание на подробности разметки. Вначале определяют самую высокую точку существующего основания, потом – предполагаемого верхнего уровня стяжки
Между этими двумя отметками должно быть не менее 20 мм. Далее по отмеченному уровню стяжки «отбивают» контур по всем стенам, размечают положение маяков. После установки параллельность и горизонтальность верхней кромки маяков выверяют по уровню и, при необходимости, корректируют.
Если выполняется стяжка пола своими руками в квартире обычного многоэтажного дома, особых требований к составу нет. И нагрузки относительно невелики, и толщина слоя редко превышает 30…40 мм
Если же речь идет о частном доме с предварительной отсыпкой керамзитом или укладкой плит пенополистирола/пенопласта для утепления, стоит принять во внимание такие особенности:
- поверх керамзита или любого другого крупнофракционного наполнителя следует уложить слой песка и тщательно утрамбовать, разровнять его до получения гладкой и ровной поверхности;
- по пенопласту/пенополистиролу полусухая смесь скользит, не образуется качественное сцепление. Поэтому желательно устраивать армирующий слой – стальную или крупноячеистую полимерную сетку. Использование фиброволокна улучшает свойства стяжки. Для спортивных залов, гаражей, мастерских, цехов и прочих помещений с повышенной нагрузкой армирование стяжки обязательно;
- вне зависимости от «подложки» демпфирующие прокладки или пустоты по периметру обязательны.
Более детально процесс выполнения стяжки пола в квартире – чем лучше сделать и как – показан в видео.
Важно: после окончания работ необходимо защитить застывающий раствор от попадания воды! Если поверхность намокнет, кристаллизация пойдет вторично и непоправимо изменит свойства раствора.
Полусухая стяжка своими руками: пошаговая инструкция
Как обычно, монтажные работы начинаются с подготовки. Для того, чтобы пол имел одинаковую прочность и нагрузочную способность, его основание должно быть однородным. Так, если имеется старая стяжка, частично разрушенная, ее необходимо демонтировать полностью. При этом удаляются все фрагменты, даже сохранившие целостность. То же касается частично поврежденной засыпки.
Далее освобожденное от мусора, пыли, любых твердых предметов основание следует гидроизолировать. Это справедливо для любых оснований, в том числе грунтовых, и обязательно как при наличии засыпки, так и без нее. В качестве гидроизоляции используют плотную полимерную пленку (полиэтиленовую, полипропиленовую) или композитные материалы (гидроизол), а также обмазочную изоляцию (битумную, проникающую) и другие варианты, более детально рассмотренные в статье. При использовании обычной (не специализированной для гидроизоляции) пленкой полосы накладываются внахлест (не менее 15…20 см) с проклеиванием скотчем
Края заводятся на стену на высоту 10…15 см (не менее 5 см над планируемым уровнем стяжки) и дополняются демпфирующей лентой по периметру помещения.Демпфирующая лента необходима для того, чтобы избежать «взламывания» стяжки из-за температурных и влажностных деформаций.Важно: провода и другие коммуникации «прячутся» под гидроизоляцию.
Если производится стяжка пола в частном доме или квартире на первом этаже и есть риск получить слишком холодную поверхность, поверх гидроизоляции можно уложить теплоизоляцию. В качестве сохраняющего тепло слоя подходят керамзит, вмешанные в раствор или смешанные с песком для подсыпки гранулы пенополистирола/пенопласта, плиты пенополистирола/пенопласта, тонкие фольгированные материалы
Для теплых перекрытий эта мера не обязательна.
Далее устанавливаются маяки с шагом, равным длине правила минус 15…20 см. Первый маяк устанавливается параллельно дальней от входа стене, на расстоянии 15…20 см от нее. Желательно применять специальный Т-образный металлический профиль, поскольку нагрузка на маяки достаточно большая, и более тонкий металл не подойдет. Так же не подойдут деревянные рейки – под действием влаги их «поведет», и ровной поверхности не получится. Закрепить маяки на поверхности можно с помощью обычного цементно-песчаного раствора, сплошной полосой или «кучками».
При необходимости выполняется засыпка в промежутки между маяками. Для засыпки используется чистый крупный речной песок (без примеси глины). Также можно применять гранотсев, мелкий щебень.
После этого готовится раствор. Для него берут 1 часть цемента (марки М400…500, лучше портландцемент) на 3 части песка. На 50 кг пескоцемента используют от 5 до 8 литров воды – точное количество определяется опытным путем. Проверка соответствия состава требованиям полусухой стяжки проста: часть раствора сжимается в ладони (так же, как формируется снежок). Если после разжимания руки комок остается сформированным и не сочится водой – отлично. Если рассыпается – надо добавить воды. Слишком мокрый, оплывает, течет – надо добавлять сухих компонентов. Для большей пластичности и уменьшения риска растрескивания в раствор добавляют фиброволокно из расчета 25…30 г на 50 кг пескобетона. Можно купить готовую сухую смесь с фиброволокном.
Далее подготовленная (лучше порциями) смесь выкладывается между маяками, предварительно разравнивается мастерком и трамбуется. Можно использовать ручную и механическую трамбовку.
Утрамбованную смесь окончательно выравнивают правилом, по мере необходимости подсыпая раствор в те места, где его недостает.
