Полная иллюминация: что нужно знать о световых панелях на потолок? Конструкции, плюсы и минусы

Форма светильников

Производители таких необычных устройств предлагают три основных формы осветительных приборов.

• Круглые
• Квадратные
• Прямоугольные

Этого вполне достаточно, чтобы подобрать вариант, подходящий для любого интерьера. Имея правильные геометрические очертания, они могут быть скомпонованы в группы разной формы. Кроме того, можно выбрать наиболее подходящий вам размер прибора из нескольких вариантов. Толщина осветителя, обычно, не превышает двух сантиметров, что позволит использовать их практически в любой конструкции.

Одним из популярных вариантов композиций, составленных из нескольких приборов, является световая лента для потолка или комбинация из нескольких круглых светильников, размещенных рядом. Вместе, они дают достаточно света и в тоже время, выглядят очень красиво и оригинально. Количество комбинаций достаточно велико и можно поэкспериментировать не только с общей формой композиции, но и с ее расположением.

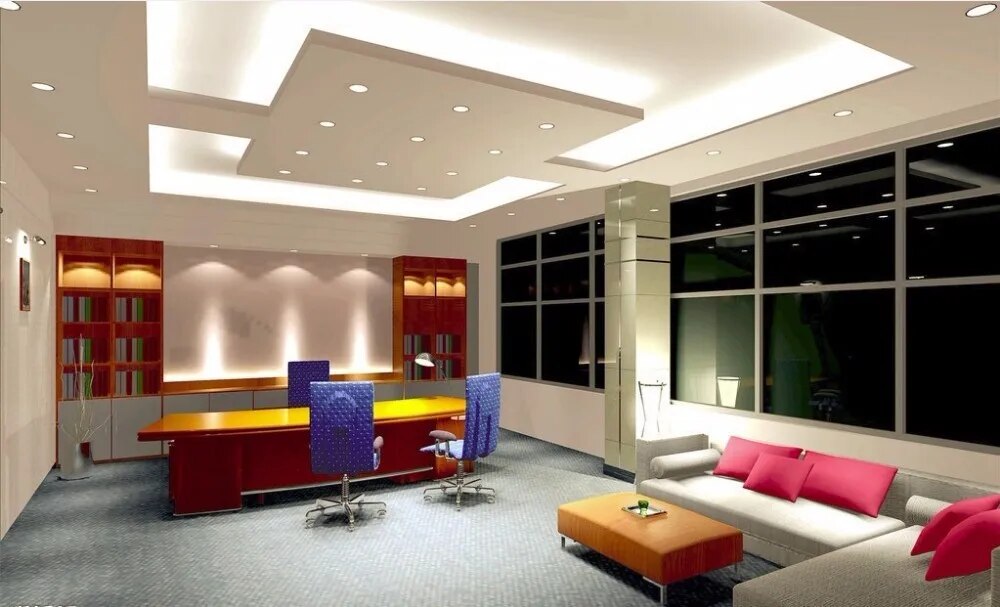

Установка подсветки по периметру

Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.

Компоненты светодиодной ленты

Схема крепления светодиодных лент в нише из гипсокартона

Гипсокартонный короб

Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.

Пластиковый уголок

Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.

Специальный участок для укорачивания ленты

Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по  принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.

Коннектор для светодиодной ленты

Отрезки ленты, соединенные коннектором

Цены на люстры

люстра

Пайка соединения ленты с кабелем

Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.

Схема подключения светодиодной ленты

Схема подключения с одном блоком питания

Схема подключения с несколькими блоками питания

Проверка работоспособности всей системы

Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.

С ленты снимается липкий слой

Монтаж светодиодной подсветки

Еще один вариант — монтаж светодиодной ленты в потолочном карнизе

Несколько слов о паянии: светодиодная лента не любит высоких температур, поэтому время пайки не должно быть больше 10 секунд, а температура плавления – более 160 градусов.

Второй вариант световой линии

А
как будет выглядеть весь процесс, если вы захотите сделать световую линию не
сплошной полосой от стены до стены, а установить ее где-то в середине потолка отдельным
отрезком определенной длины?

Тут
появляются некоторые нюансы. Профиль можно использовать тот же самый, однако
торцы его следует соответствующим образом подготовить.

Для этого понадобится алюминиевая заглушка. Отрезаете ее из любой алюминиевой заготовки или шины и подгоняете по ширине.

Далее прикрепляете заглушку в торец. На профиле Flexy это можно сделать через маленькие гвоздики в качестве направляющих.

Обрабатываете и скругляете острые углы и грани.

Чтобы заглушка не выпала и держалась крепко, фиксируете все космофеном.

Внутрь
данного отрезка профиля монтируется Led лента.

Далее подсветка закрепляется на потолке. Чтобы не было засветов, торцы проклеиваются алюминиевым скотчем.

В
том месте, где световая линия обрывается, внутрь профиля вклеивается
двухсторонний скотч.

Он понадобится для фиксации полотна.

Для профилей некоторых других марок, заглушку можно изготовить несколько иначе.

В таком виде она подойдет под гарпун и прибегать к услугам скотча не понадобится.

На отдельных системах (SLOTT) идут заводские заглушки, которые формируют аналогичный паз продольному.

В итоге демпферная фиксация в торцах работает также, как и по основной длине. Система SLOTT примечательна еще тем, что она может одновременно служить базисом для размещения в ней дополнительного осветительного оборудования – линейные, трековые или точечные светильники.

После подготовки торцов натягиваете полотно натяжного потолка. Ничего предварительно вырезать под нашу световую линию и заранее гарпунить не нужно.

Гарпун в данном случае вклеивается по месту, а не до этого.

Включаете
подсветку и по силуэту светильника наклеиваете его с обоих сторон.

При
этом обязательно отступайте пару сантиметров с торцов.

В
этом месте полотно разрезается косынкой и приклеивается на тот самый двухсторонний
скот, который вы поместили во внутрь до этого.

Широкую сторону разрезайте маленькими отрезками, а не целиком, постепенно заводя гарпун в пазы профиля.

В
последнюю очередь приклеивается торец.

После этого световая линия закрывается светорассеивающей лентой.

Выбор элементов светового натяжного потолка

Светильники для световых натяжных потолков

• Оттенок свечения. Может быть белым, красным, синим, желтым, зеленым. Есть большой выбор цветных лент RGB, со всеми вышеперечисленными цветами.
• Тип светодиодов. Ленты оснащаются двумя типами светодиодов — SMD 3528 и SMD 5050, отличающимися интенсивностью свечения.
• Количество светодиодов на стандартном отрезке. Влияет на яркость свечения и мощность устройства. На одноцветном изделии метровой длины размещают 60, 120, 240 элементов. Погонный метр цветной ленты содержит 30 элементов. Чем больше светоэлементов, тем ярче свет.
• Влагозащищенность. Световые потолки для ванной оснащаются светодиодными модулями во влагозащищенном исполнении. Существует два типа таких лент — IP 30 или IP 65. Чем больше значение, тем выше защита.

Особенности светодиодов

Начнем с описания самих светодиодов, их свойств.

Преимущества

1. Экономность. Такие приборы могут давать 120 люменов на ватт потребления. Если сравнивать с аналогами (галогенные лампы или накаливания), то это в пять раз больше.
2. Период эксплуатации. Как информируют данные расчетов, срок службы способен достигать в среднем 72-х тысяч часов. Невероятные цифры, не правда ли? Правда, пока их еще не успели должным образом подтвердить на практике. Ведь с момента внедрения технологии прошло совсем мало времени.
3. Спектральные свойства. Определяются составом полупроводника в приборе. При этом не требуется применение специальных световых фильтров.
4. Не нужно использование фокусировки или переотражения, как в остальных случаях. Такие светильники излучают свет в требуемом направлении.
5. Безопасность. Вредные вещества не выделяются даже при разрушении, поскольку они просто отсутствуют в светодиодах. К тому же фактически исключается поражение электрическим током, ведь приборы питаются напряжением в 12 или 24 Вольта.
6. Низкое тепловыделение. Перегрева не будет, если для светодиодных светильников выделить немного места при монтаже подвесного потолка.
7. Слабая инерционность. Не нуждаются в периоде для нагрева.
8. Независимость срока службы от количества циклов включения-выключения. Это значит, что увеличение числа таких циклов не уменьшает периода эксплуатации световых приборов. Ведь наверняка многие замечали, что, к примеру, лампы накаливания чаще всего выходят из строя в период включения. Подобная проблема существует и у остальных видов.

Недостатки

1. Стоимость — пожалуй, основной недостаток, Пусть в последнее время светодиодные элементы значительно подешевели, все равно в сравнении они остаются самыми дорогостоящими.
2. Поскольку светодиоды работают от постоянного тока низкого напряжения, для их функционирования требуется специальный преобразователь. Что, в свою очередь, повышает стоимость или отрицательно воздействует на отказоустойчивость.

Итоги

Если взвесить все «за» и «против», получим явное преимущество достоинств. В случае когда стоимость не играет определенной роли, тогда выбор светодиодов – выгодное решение.

Точечные

Могут использоваться в нескольких маломощных светодиодах или один-три очень ярких. Наружные точечные светильники имеют особенность – освещают еще и поверхность потолка. Что это дает? Например, если используется глянцевый натяжной потолок, то блики света могут дополнительно украсить помещение, выставив его в отличном свете. К тому же яркое освещение, как известно, делает любую комнату визуально больше.

Софиты являются прекрасным вариантом (с точки зрения экономии и комфорта) для создания зонального освещения.

Размер

Круглая форма является самой распространенной. Диаметр приборов может составлять от 55 до 85 миллиметров. Над уровнем потолка в крайне редких случаях выступают на 5 см.

Монтаж

Установка является стандартной. Для приборов проделываются специальные отверстия круглой формы, через которые попускают провода. К ним подсоединяются клеммы светильников, которые затем вставляются в приготовленное место и фиксируются.

Мощность

Как правило, мощность находится в пределах от 3 до 10 Ватт.

Световые панели

В основном такое решение применяется в крупных производственных или офисных помещениях. Они обладают для этого достаточными габаритами и высокой светоотдачей.

На смену встроенным люминесцентным светильникам приходят LED-панели. Их часто можно встретить в складских помещениях и крупных торговых центрах.

Размер

Светодиодные панели могут встраиваться в любой подвесной потолок. Поэтому их размеры могут быть различными. Но самым распространенным является 595х595 мм. Этот размер соответствует габаритам потолка Армстронг, который является одной из самых популярных моделей для офисов.

Монтаж

В основном световая панель укладывается в обрешетку потолка. Если используется размер 595х595 мм, приборы укладываются как плитки в реечную систему. Остается только подключить питание.

Мощность

Все зависит от числа светодиодов. Как правило, потребление находится в пределах 80 Ватт при потоке до 5,5 тыс. люмен. Конечно, можно применять и более мощные образцы, но тогда стоимость может быть чрезмерно высокой.

Итоги

Интерес к таким световым панелям не случаен, ведь они имеют массу достоинств. Если спрос будет возрастать, цены начнут снижаться, а значит, их успех гарантирован.

Положительные свойства и недостатки

Светодиодный потолочный модуль по эксплуатационным характеристикам принято сравнивать с лампами накаливания. По многим показателям ЛЕД-панель значительно их превосходит:

• Экономное потребление электроэнергии.
• Высокий коэффициент светопередачи (выше 95%).
• Срок службы превосходит жизненные показатели ламп накаливания в 50 раз.
• ЛЕД-панель монтируется просто и быстро.
• Светодиодный светильник моментально включается и выключается, так как отсутствует эффект инерции (плавного затухания).
• При регулировании яркости свечения обычными резисторами световой поток не меняет спектральных характеристик (не тускнеет и не желтеет).
• Высокий индекс цветопередачи, благодаря чему потолочный ЛЕД-светильник идеально осветит помещение с особыми требованиями к световосприятию предметов интерьера (музеи, художественные галереи).
• ЛЕД-панель предоставляет широкие дизайнерские возможности по созданию декоративных композиций на потолок.

Из недостатков отмечают высокую стоимость ЛЕД-панелей. Но прогресс не стоит на месте, и с каждым годом технология их производства удешевляется. Поэтому в скором будущем этот тип освещения может стать вполне бюджетным вариантом.

Кроме того, впечатление от маленького размера самого светильника портится наличием преобразователя тока (блоком питания для лент и драйвером для панельных модулей). Помимо того что его монтаж создает определенные трудности при установке всего прибора, он «капризный» к условиям эксплуатации и часто выходит из строя.

Из-за того что светодиодный потолочный светильник имеет однотипный дизайн, это сужает круг интерьеров, где он будет смотреться.

Установка модульных светодиодных приборов

Поскольку панель имеет форму, которая соответствует размеру ячейки подвесной конструкции «Армстронг», то монтаж в потолок такого типа будет самым простым. Для этого при сборке каркаса делают проводку для освещения, а при закладывании панелей в нужном месте устанавливают на полки профиля светодиодный модуль.

Для потолков из гипсокартона и натяжной конструкции предусмотрены два варианта крепления:

• ЛЕД-панель на тросы;
• ЛЕД-панель на уголки к несущей панели.

Установка на тросы

Чтобы установить потолочный светодиодный светильник подвесным способом, вначале на потолке отмечают место расположения светильника и просверливают отверстия под дюбеля, к которым будут крепиться тросики. Каждый подвес крепится на три дюбеля.

После этого на стены переносят проекции точек крепления подвесов, чтобы после подшивки определить на ней место для отверстий.

После того как потолок подшит, в отмеченном месте прорезают отверстия и через них пропускают подвесные тросы.

На корпусе светильника есть специальные кронштейны для крепления подвесов. В них запускаются подвесы и фиксируют хомутом на нужной высоте.

Установка на уголки

Чтобы установить светодиодный светильник встраиваемым способом, с разметкой придется повозиться дольше.

Смысл этой технологии – потолочный светильник располагается на одном уровне с поверхностью потолка.

Вначале определяют местоположение будущей поверхности потолка. Для удобства используют нить, натянутую между противоположными стенками.

Чтобы закрепить модульный светодиодный светильник к основанию, используют специальные уголки. Та сторона уголка, к которой крепится корпус прибора, имеет большую длину с множеством отверстий (по типу П-образного подвеса для гипсокартона), что позволяет регулировать высоту крепления прибора.

Обзор с описанием характеристик и вариантов установки модульного ЛЕД-светильника можно посмотреть на видео:

Подшивают потолок после установки светодиодной панели.

Установка на натяжные потолки

Материал натяжной конструкции делает монтаж панелей несколько сложнее, чем в других навесных системах.

Чтобы выполнить установку на подвесы, точно так же вначале крепят подвесы к основанию. Для драйвера необходимо предусмотреть крепление в удаленном месте. Это обеспечит доступ к прибору. Проекции точек крепления переносят на стены и устанавливают натяжное полотно.

На полотне отмечают точки выхода подвесов и укрепляют пленку уплотнительными кольцами.

После этого можно прорезать отверстия и крепить панель к подвесам.

Если нужно сделать конструкцию так, чтобы панель была в одной плоскости с полотном, вначале отмечают положение поверхности будущего потолка, и в соответствии с ним монтируют и подключают осветительный прибор.

После этого заказывают полотно с соответствующим вырезом. Дальнейший монтаж натяжной ПВХ-пленки должны выполнять профессионалы, так как для сборки обвязки из профилей и правильной натяжки такого полотна потребуется высокая квалификация.

ЛЕД-панель – это осмысленный и прагматичный подход к планированию освещения.

Могут ли светодиодные потолочные панели использоваться под натяжной потолок? Особенности конструктивного решения данных изделий. Достоинства и недостатки светодиодных потолочных агрегатов. Классификация и комплектация приборов. Особенности установки. Рекомендации по выбору изделия.

Светодиодные потолочные панели идеально подходят под натяжной потолок, вернее для монтажа в данный вид потолочного покрытия.

Преимущества и недостатки

Подобные современные осветительные приборы имеют свои положительные и негативные стороны. Среди плюсов такие:

• Минимальное энергопотребление, что актуально как в условиях квартиры
  , так и для коммерческих объектов.
• Свет от них исходит сразу же, время для разогрева не требуется.

Гостиная в светлых тонах, оформленная в стиле лофт

Светодиодное освещение имеет очень много плюсов

• Простота монтажа конструкций любого типа. Панели легкие, поэтому не нужны специальные, очень прочные крепежи.
• Одним прибором можно успешно осветить площадь в 40 кв. м
  .
• Вид помещения с таким освещением современный, необычный и оригинальный.
• Светодиоды
  , используемые в одном корпусе, могут быть разных цветов, за счет чего достигаются разные эффекты.

Удачное совмещение кухни, столовой и гостиной в одном помещении

• • Свет ровный, яркий, не причиняет глазам неудобства.
  • Нет точечного эффекта освещения.
  • Панели успешно комбинируются с другими элементами освещения.

• Работают бесшумно.
• Так как не нужно регулярно менять осветительные элементы, их можно располагать высоко в труднодоступном месте.
• Панели могут успешно использоваться как внутри помещения, так и на улице, так как у них имеется защита от влаги и пыли.
• Монтаж подобного освещения не станет проблемой даже для непрофессионала.

LED-панели с эффектом 3D

Зонирование пространства с помощью освещения

Светодиодные панели с витражным стеклом смотрятся очень интересно

Недостатки также не стоит упускать, ведь они есть, и основной – это высокая цена. Даже самые «слабые» стоят немало, а все потому, что для отведения тепла, производимого во время свечения, необходимы специальные радиаторы. Для нормального функционирования нужен специальный преобразователь, так как светодиоды работают от низкого тока напряжения.

Плюсы и минусы светодиодных панелей

Светодиодные панели для натяжных потолков приобретают небывалую популярность. Всё это благодаря большому перечню достоинств:

Агрегат потребляет минимум электроэнергии, что делает его лидером по экономичности среди осветительных приборов.
Долговечность лампы – ещё один неоспоримый плюс в её пользу. Как заявляют производители, агрегат способен функционировать на протяжении 50 000 часов.
Благодаря встроенному трансформатору прибор излучает равномерный немерцающий световой поток, что самым лучшим образом сказывается на нашем зрении.
Прибор способен сохранять баланс, то есть если один из диодов станет неработоспособным, интенсивность и равномерность освещения нисколько не пострадают.
Простой и быстрый монтаж позволяет выполнить его самостоятельно.
Агрегат может использоваться в любом помещении, поскольку нет нужды в частой смене лампочек.
Светодиодные панели могут излучать разный по цвету световой поток. Благодаря этому легко выполнить функциональное зонирование помещения.
Панели могут быть встраиваемыми и навесными

Поскольку высота корпуса не превышает 8-25 мм, для встраиваемого агрегата не требуется большого зазора между натяжным потолком и базовой поверхностью, а навесной прибор не уменьшает высоту помещения.
Красота и практичность изделия – его важное преимущество.

Единственный недостаток – низкая влагостойкость прибора, поэтому его нельзя монтировать в помещениях с высоким уровнем влажности.

Способы монтажа и подключения

LED-панели устанавливают на разные поверхности — на бетонные потолки/стены, на натяжные и подвесные конструкции. Главное – ознакомиться с алгоритмом действий для каждого случая.

Бетонный потолок

Основные крепежи для светодиодных панелей — подвесы, посредством которых проводится регулировка высоты. Они обычно идут в комплекте со светильниками. Если нет, можно докупить подвесы в магазине.

Порядок работы:

1. Сделайте разметку на потолке.
2. Зафиксируйте панель на одном уровне с материалом отделки. Чтобы установить светильники на нужной высоте, используйте подкладки — деревянные или пластиковые.
3. Прикрепите подвесы посредством саморезов — по 3 штуки на каждый.
4. Прикрепите на трос панель, используя кронштейны (их приваривают по углам). Через них пропустите трос и закрепите его хомутом.

Также можно купить стальные уголки — для крепежа. По четыре штуки установите на потолке (в соответствии с разметкой) и на углы панели. Скрепите их шурупами, как показано на картинке:

Крепёж в гипсокартоне

LED-панели сконструированы и выполнены так, чтобы их можно было поместить в потолки. На гипсокартоне не требуется ничего вырезать. Оптимальный вариант — установка на базовую поверхность.

Порядок работы:

1. Определите места крепления панелей.
2. Установите профили из металла — для основы.
3. Прикрепите светильники аналогично тому, как они устанавливаются на бетонный потолок.

Монтаж в натяжной потолок

LED-панели устанавливают в натяжные потолки двумя способами — крепёжными скобами на пружинах или на тросовых подвесах (как на бетонных потолках). Рассмотрим монтаж посредством скоб.

Порядок работы:

1. Открутите на панели шурупы.
2. Поставьте скобу на пружину и вкрутите шуруп на место.
3. Закрепите скобу на панели и все 4 крепления.
4. Подключите к LED-панели драйвер.
5. Нанесите точки на полотно (под монтажные отверстия) и вырежьте его.
6. Отогните клипсы, вставьте панель в вырезанное отверстие и зафиксируйте.

Видео о монтаже светодиодных панелей в натяжной потолок:

Как сделать светящийся потолок: подвесные конструкции

Одним из самых лучших вариантов изготовления светящегося потолка можно считать подвесную конструкцию, за которую помещают источники света. Причем это должна быть не одна лампочка, которая сможет осветить небольшое пространство в радиусе 15-30 см вокруг себя. Придется продумать такое освещение, которое способно излучать свет даже в самых дальних углах комнаты. Лучше всего с этой задачей справляется светодиодная лента, которая располагается полосами по всей площади потолка, а не только в центре или по бокам.

С источником света мы определились. Теперь нужно подумать, какой материал способен пропускать световые лучи и при этом не деформироваться от тепла, излучаемого лампами. Эту функцию можно возложить на ПВХ-пленку, другими словами, сделать натяжной потолок. Здесь нужно отметить, что тканевое полотно не подходит для этих целей, нужно выбирать именно пленку.

1. Натяжной потолок – это идеальный вариант создания красивого покрытия, возможно даже с изображенным на нем рисунком, которое будет подсвечено изнутри. Такой вариант подсветки можно использовать даже в качестве основного освещения.

2. Стеклянный потолок – этот вариант сопряжен с большими финансовыми затратами, потому что изготовить блоки из закаленного стекла, привезти их на объект и установить будет стоить не дешево. Хотя внешний эффект стеклянного светящегося потолка впечатляет. С помощью такого способа, равно как и с помощью предыдущего, можно создать эффект дневного света, льющегося с потолка.

3. Витражный потолок – разновидность стеклянного. Только в отличие от него, на витражном потолке разыгрываются какие-то действия, изображаются рисунки, несущие определенный подтекст. В настоящее время актуальны матовые светлые потолки с прозрачным узором, которые изготавливаются методом пескоструйной обработки зеркал. Также популярны классические витражи, подсвеченные изнутри.

4. Гипсокартонный потолок с подсветкой – этот способ не позволит подсветить всю поверхность потолка, потому что гипсокартон не пропускает свет. Для устройства такого потолка изготавливают ниши или полки, на которых закрепляют светодиодную ленту. Но в таком случае рассчитывать на яркое (основное) освещение не приходится, потому как световой потолок будет рассеянным, направленным в стороны, а не вниз. Это всего лишь декоративный прием, который способен разнообразить интерьер.

5. Световые панели, их еще используют в наружной рекламе. Это отдельные квадратные или прямоугольные сегменты, изготовленные из акрилового стекла с высокой пропускной способностью, на обратной стороне которых закреплены светодиодные лампочки (они расположены близко друг к другу). Благодаря такому расположению ламп панели излучают равномерный свет и могут быть использованы в качестве основного освещения. С точки зрения декора преимущество такого способа заключается еще и в том, что можно собрать потолок из разных по цвету панелей.

Световые панели создают равномерное световое пространство, в отличие от натяжных потолков со встроенной световой лентой. Почему? В панелях лампочки располагаются близко друг к другу, поэтому они издают однородное свечение. А светодиодные ленты за натяжным полотном располагаются полосами, и эти полосы просвечивают через ПВХ-пленку.

Световые линии квадратом

При сборке из стандартных профилей от Флекси светящихся квадратов и прямоугольников, этот самый квадрат предварительно собирается на полу.

По снятым размерам распиливаете на торцовке под 45 градусов четыре отрезка.

Далее стыкуете их между собой. В качестве направляющих можно воспользоваться загнутыми под 90 градусов гвоздиками.

Затем жестко фиксируете конструкцию по углам саморезами.

Проверяете
диагонали.

Далее этот световой квадрат поднимается наверх и там закрепляется на уголки.

Общий принцип сборки несущей рамы примерно такой. Но все же давайте рассмотрим во всех подробностях более простейший вариант в виде одной прямой линии от стенки до стенки.
