Конструкция
Тепловая завеса чаще всего имеет вытянутую форму. Корпус делается из тонкостенного металла или пластика. В корпусе есть две группы отверстий: через одну воздух засасывается в аппарат из помещения, а через другую выходит. Непрерывный ток воздуха, протекающий через корпус устройства, обеспечивает вентилятор барабанного типа — такой же, как и в кондиционерах.
Сразу за входной решёткой размещён нагревательный элемент. Благодаря ему воздух нагревается до нужной температуры. Работу тепловой завесы регулирует блок управления — полностью электронный или электронно-механический. Некоторые приборы обладают функцией дистанционного управления через инфракрасный сигнал или по радио.
Разновидности тепловых завес
При выборе модели стоит учитывать габариты Вашего дверного проема. Ширина выдуваемого теплового потока завесы должна быть шире этого показателя.
Далее мы расскажем, какими бывают тепловые завесы. Самые популярные приборы – горизонтальные. Они монтируются над дверными проемами и входными группами и гонят воздух сверху вниз. Именно их мы видим в магазинах и торговых центрах, где наблюдается большая проходимость людей. Агрегаты отличаются своими размерами и производительностью, как, впрочем, и любое другое оборудование.
Вертикальные тепловые завесы устанавливаются не сверху дверного проема, а по его бокам. Воздушных потоков здесь два – один справа, а другой слева. По своей эффективности они мало чем отличаются от своих горизонтальных аналогов, но более удобные для установки в помещениях с низкими потолками и высокими дверями (когда над дверными проемами просто не хватает свободного пространства).
Также мы можем выделить несколько других видов тепловых завес. Но вряд ли они подойдут для обогрева домов. Вот их перечень:
- Инфракрасные – чаще всего применяются в торговых центрах и на предприятиях, где нужно пресечь попадание холода в помещения, не создавая излишнего шума;
- Водяные – чем-то они напоминают собой внутрипольные конвекторы с принудительной конвекцией. Отличаются они своей повышенной мощностью и высокой производительностью;
- Газовые – эти тепловые завесы работают на природном или сжиженным газом, но их нельзя назвать безопасными (как и любое газовое оборудование).
Из всего этого в домашних условиях могут эксплуатироваться разве что инфракрасные приборы.
Водяные тепловые завесы чаще всего питаются от систем отопления – внутри них стоят обдуваемые вентиляторами радиаторы, по которым течет теплоноситель.
Плюсы и минусы
Подобные аппараты устанавливаются во многих организациях, но удобно ли это и не слишком ли много у них отрицательных сторон? Положительных качеств, без сомнения, немало:
- защита не только от дуновений ветра не той температуры, но и от пыли, грязи и насекомых;
- небольшие размеры при высокой производительности;
- широкий выбор различных приборов по мощности — от пары киловатт и более;
- возможность использования в качестве вентилятора в летний период.
Однако есть у таких приборов и минусы, о которых важно помнить. Некоторые из них, впрочем, можно устранить, если купить завесу другой конструкции или типа теплообмена:
- уровень шума — практически любая теплозавеса, кроме, пожалуй, инфракрасной, при работе производит громкие звуки;
- высокое потребление электричества;
- сжигание кислорода, из-за чего помещение нужно постоянно проветривать.

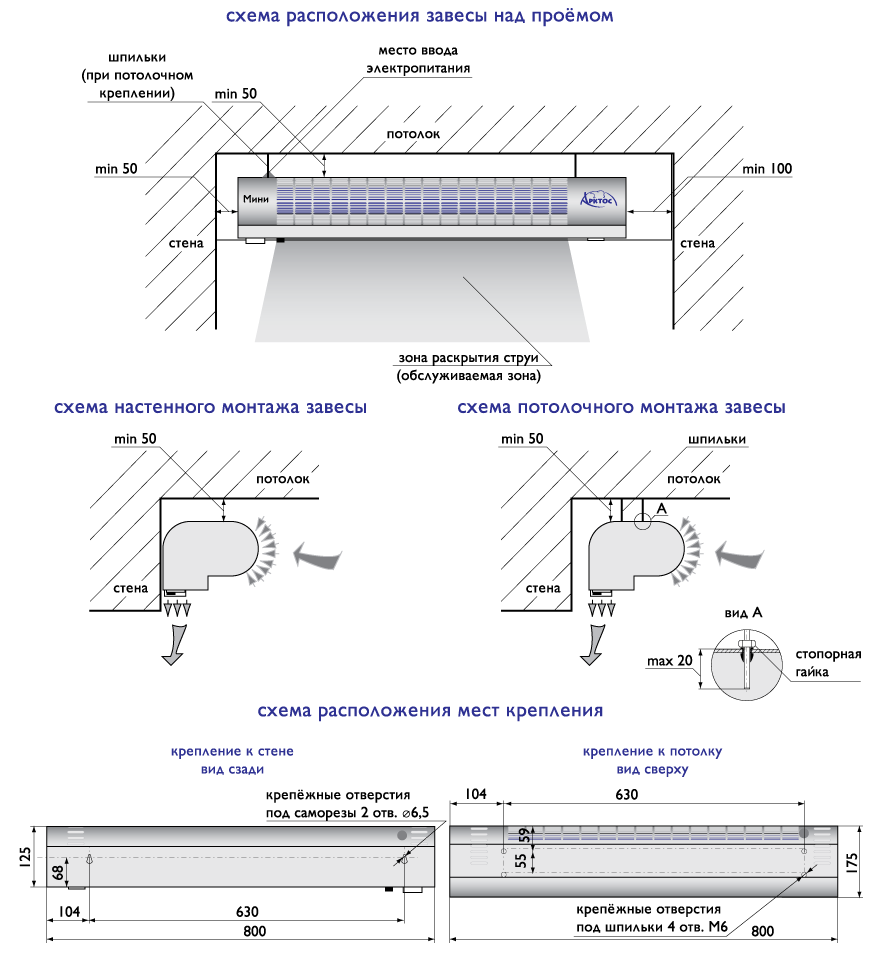

Способ установки и выбор завес
Требования к организации завес сформулированы в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», раздел 7.7. Большинство тепловых завес предназначено для горизонтального монтажа над дверным или оконным проемом. При этом сама завеса расположена горизонтально и поток выходящего из нее воздуха направлен вниз. Такая завеса называется горизонтальной.
Иногда такая установка невозможна или нецелесообразна, например, при очень большой высоте проема или если двери открываются вертикально вверх. В таких случаях применяют вертикальные тепловые завесы, которые устанавливают сбоку от проема. Воздушный поток при этом будет направлен горизонтально. Высота (длина) вертикальной завесы должна быть не менее 3/4 высоты защищаемого проема, во всем остальном завеса ничем не отличается от горизонтальной.
По конструктивному исполнению воздушные завесы делятся на встраиваемые и наружного исполнения. Встраиваемые тепловые завесы предназначены для установки в подвесной потолок или короб, тогда как завесы наружного исполнения просто монтируются над обслуживаемым дверным проемом.
Очень важно правильно определить тип необходимой вам воздушной завесы. Определяющими факторами здесь выступают ширина дверного проема, высота установки и скорость воздушного потока
Специалисты предлагают применить следующие простые советы:
чем выше проем, тем больше должна быть скорость потока воздуха, выходящего из завесы;
воздушная завеса должна перекрывать весь дверной проем по ширине, поэтому ее длина должна быть не меньше ширины проема, а располагаться – как можно ближе к проему. Скорость потока воздуха, создаваемого горизонтальной воздушной завесой, должна быть достаточно большой, чтобы воздух достигал пола
В этом случае поток должен быть направлен вертикально или слегка наклонен в направлении помещения с холодным или загрязненным воздухом;
в больших проемах необходимо установить несколько воздушных завес в одну линию и вплотную одна к другой, создавая непрерывный поток воздуха;
в помещениях с большим внутренним объемом и несколькими входами и выходами обязательно надо учесть влияние силы ветра на сквозняки, возникающие в здании;
важно правильно выбрать скорость потока. Маломощная воздушная завеса не перекрывает высоту проема, а слишком мощный поток приводит к утечке теплого воздуха;
необходимое условие нормальной работы завесы – скорость выходящего из завесы потока воздуха на уровне пола должна быть не менее 2,7 м/с.
При одних и тех же размерах тепловая мощность завес может быть разной и выбирается из следующих соображений:
- необходимость в дополнительном или основном обогреве помещения (тамбура);
- место установки завесы и режим функционирования дверного проема (расположение у двери, открывающейся на улицу, в тамбуре или со стороны обогреваемого помещения, частота открытия дверей). Так, при работе на открытый проем может теряться от 50 до 70% мощности тепловой завесы;
- наличие на объекте источника электроэнергии (или горячей воды) требуемой мощности. С тепловой мощностью тесно связан такой рабочий параметр завесы, как повышение температуры воздуха при прохождении через нагревательные элементы. Чем больше повышение температуры, тем меньше время, за которое завеса обогреет данный объем воздуха. У завес с электрообогревом повышение температуры составляет от 8 до 35 °С, у водяных – до 40…50 °С.
При определении стоимости монтажа завес надо учесть следующие моменты. Прежде всего объект следует осмотреть и обмерить в необходимом объеме, причем эта услуга оказывается заказчику бесплатно. Стоимость монтажа получается минимальной, когда завеса крепится к твердой монолитной стене и специальный крепеж не требуется, а силовой кабель требуемого сечения выведен к месту установки. Стоимость монтажа увеличивается, когда необходимо прокладывать силовой кабель от завесы до электрического щита, класть кабель в штробе или коробе, крепить завесу на специальных металлоконструкциях – веллерах, уголках, кронштейнах, подвесках, которые иногда надо еще изготовить.
Редакция благодарит компанию «Согласие» за помощь в подготовке данной статьи

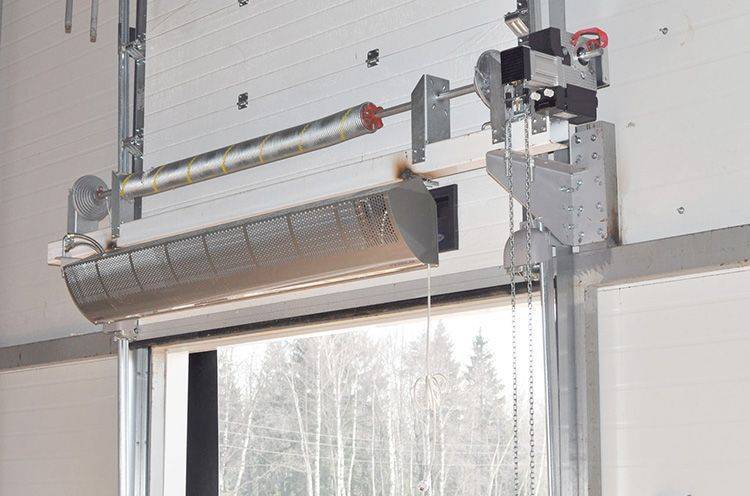

Мощная завеса, установленная над входом в мастерскую
Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.
Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.
Как выбрать оптимальную тепловую завесу
Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.
Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:
- Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
- Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
- Мощность теплообменного блока.
- Оснащенность полезными регулировочными опциями.
- Степень защиты, то есть уровень безопасности эксплуатации устройства.
- Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.

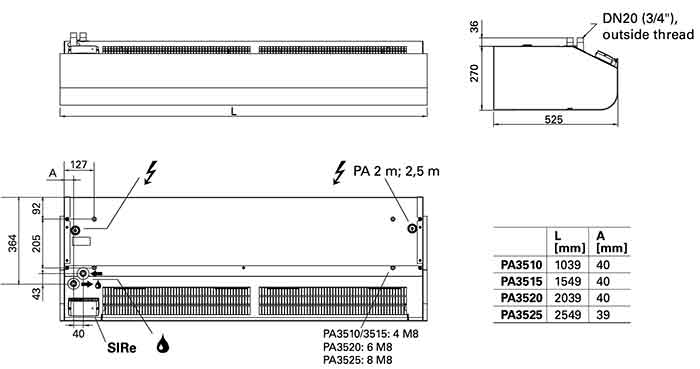

Размеры тепловой завесы
Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.
Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.
Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».

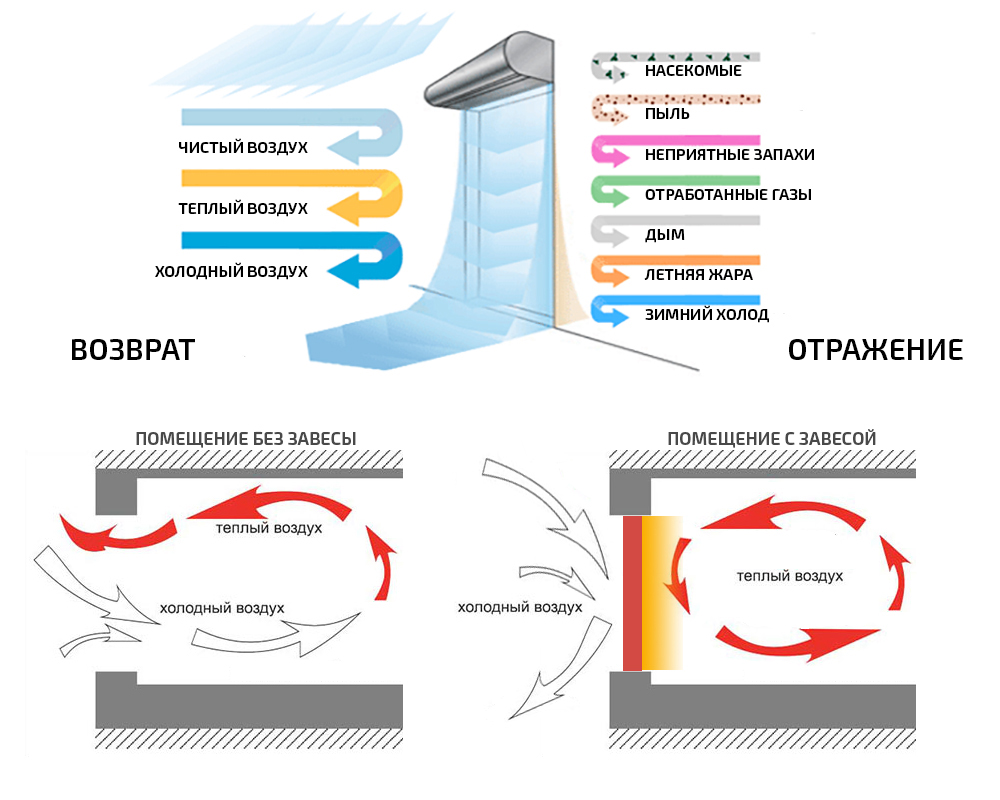

Преимущества устройства
Теплый воздух выходит через заднюю панель устройства
Данный вид прибора обладает многими преимуществами. Благодаря им устройство с каждым годом все больше набирает популярности, особенно среди предпринимателей.
Достоинства, которым обладает тепловая завеса:
- постоянно поддерживается комфортная температура и микроклимат в помещении;
- значительная экономия электроэнергии, которая достигается за счет сниженния теплоотдачи;
- отсутствие сквозняков;
- защита зданий от попадания внутрь пыли, различных насекомых.
Зачастую используют тепловые завесы в помещениях общественного значения. Где регулярно проходит большое количество людей. Также применяются эти приборы в местах, с вмонтированным в дверной проем фотоэлементом. Подобная система входа распахивает двери перед каждым человеком, пересекающим порог. Установленная тепловая завеса на таких проемах на 100% защитит помещение от проникновения холодного воздуха внутрь.
Систему воздушной завесы, часто монтируют у входов таких объектов общественного пользования:
- ресторанные комплексы, кафе;
- торговые центры с большой площадью и магазины средних размеров;
- метрополитены;
- заводские и фабричные проходные;
- учебные учреждения;
- складские помещения и морозильные комнаты производственных масштабов;
- цеха по изготовлению продуктов питания, кондитерских изделий;
- офисы, администрации либо муниципальные организации.
Существуют разные виды тепловых завес. Зачастую они отличаются по принципу работы. Наибольшей популярностью в нынешнее вермя пользуются именно электрические. В продаже имеются также водяные и газовые виды этого оборудования. Электроприборы характеризуются небольшим весом, легкостью монтажа и хорошей функциональностью.
Лучшие тепловые завесы мощностью до 10 кВт
Для двустворчатых дверей частных домов, кафе или ресторанов оптимально подойдут тепловые завесы шириной около 1500 мм. Такие приборы обеспечивают необходимую производительность, они удобны в управлении и просты в монтаже
Специалисты обратили внимание на несколько моделей
Ballu BHC-L15-S09-M (пульт BRC-E)
Рейтинг: 4.9
Поставить надежный заслон холоду на входной двери ресторана или производственного помещения поможет тепловая завеса Ballu BHC-L15-S09-M. У прибора хватает технических возможностей, чтобы эффективно работать в широком дверном проеме. Это и мощность (9 кВт), и ширина (1570 мм), и максимальный воздухообмен (1050 куб. м/ч). Устройство имеет стильный обтекаемый корпус, который не испортит красоту интерьера. Мощность обдува можно регулировать в зависимости от степени холода на улице. Модель может использоваться в качестве вентилятора. Эксперты отдали тепловой завесе первое место в нашем рейтинге.
Владельцы кафе и ресторанов довольны удобством управления, легкостью прибора (12,6 кг), низким уровнем шума, наличием в комплекте пульта ДУ.
- охватывает широкий дверной проем;
- высокая производительность;
- удобство управления;
- стильный дизайн.
не обнаружено.
Timberk THC WT1 9M
Рейтинг: 4.8
Самой высокой производительностью (1650 куб. м/ч) обладает тепловая завеса Timberk THC WT1 9M. Шведским разработчикам удалось достичь максимального воздухообмена за счет сочетания мощности (9 кВт) и ширины (1440 мм). Эксперты включили модель в наш рейтинг за ряд технологических усовершенствований. Это ребристый нержавеющий ТЭН, аэродинамический контроль, сотовая форма панели забора воздуха. Для увеличения срока службы двигателя в устройстве установлена многоуровневая защита от перегрева. Защита корпуса от коррозии обеспечивается мелкодисперсным покрытием.
Пользователи в отзывах хвалят тепловую завесу за эффективность, мощный поток, надежность. В летнее время прибор используется в качестве вентилятора, препятствуя проникновению в помещение насекомых.
- высокая производительность;
- передовые технологии;
- многоуровневая защита от перегрева;
- широкие функциональные возможности.
высокая цена.
Ballu BHC-B10T06-PS
Рейтинг: 4.7
Оптимальное сочетание цены и качества отметили эксперты в тепловой завесе Ballu BHC-B10T06-PS
Именно эти факторы привлекают к прибору внимание отечественных покупателей. Модель не обладает высокой мощностью (6 кВт) и производительностью (1100 куб. м/ч), а ее ширина составляет 1125 мм
Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ
м/ч), а ее ширина составляет 1125 мм. Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ.
В отзывах пользователи хвалят Ballu BHC-B10T06-PS за низкий уровень шума, экономное потребление электроэнергии, демократичную цену. К недостаткам необходимо отнести только одну скорость вращения вентилятора.
- простой монтаж;
- удобный пульт ДУ;
- мощный обдув;
- доступная цена.
- нет индикации включения;
- одна скорость вращения.
Timberk THC WT1 6M
Рейтинг: 4.6
Много положительных отзывов от российских пользователей можно прочитать о тепловой завесе Timberk THC WT1 6M. Эксперты учли мнение владельцев, включив модель в наш рейтинг. Среди главных преимуществ отмечается небольшая цена и высокая производительность (1500 куб. м/ч). Обойти лидеров этому устройству не удалось из-за небольшой ширины (1070 мм). Для удобства настройки завесы имеется пульт управления. Благодаря прочному корпусу нагревательный элемент длительное время работает без поломок.
Владельцы прибора довольны быстрым нагревом, возможностью регулировки мощности, наличием проводного пульта. Не вызывает нареканий уровень шума, качество сборки и эффективность обдува дверного проема. Только ширина входной двери не должна превышать 1 м.
Типы нагревательных элементов
Для обеспечения надежной защиты помещения в холодное время требуется предварительный нагрев воздуха перед выводом его наружу. Это достигается обдувом нагревателей. Нагревательные элементы, применяемые в устройствах тепловых завес, бывают трех типов:
Электрические
Наиболее распространенный тип нагревательных элементов. Традиционно это ТЭНы – трубчатые электронагреватели, в которых нагрев осуществляется нихромовой спиралью, заключенной в изолирующую трубку. Такие нагреватели надежны и просты в эксплуатации.
В последнее время электрическая тепловая завеса для разогрева воздуха использует СТИЧ-элементы. В них выделение тепла также происходит при прохождении тока через нихромовую проволоку или ленту. Форма и расположение проволоки в этих элементах напоминает игольчатые радиаторы.
Благодаря такой конструкции СТИЧ-элементы мгновенно разогреваются, обеспечивая высокую температуру обдувающего воздуха на выходе. Их недостатком считается то, что из-за высокой температуры самого элемента пыль, попадающая на него, сгорает и выделяется запах гари. Сравнительно высокая стоимость электроэнергии также относится к минусам всех электрических нагревателей.
Нагревательный СТИЧ-элемент
Водяные
Это водяные калориферы, выделяющие тепло от проходящей по ним горячей воды. Они достаточно сложны при монтаже и в эксплуатации.
Водяной тип нагревателя для тепловой завесы
Газовые
Пожалуй, самые выгодные с точки зрения стоимости. Есть модели, работающие и на сжиженном газе. Недостатком считается возможная опасность аварий, присущая любому газовому оборудованию.
Виды тепловых завес
Как правильно выбрать тепловую завесу? Все существующие модели можно классифицировать по способу монтажа и типу теплоносителя.
По типу установки
На сегодняшний день существует три разновидности воздушно-тепловых завес:
- Горизонтальные. Классическое исполнение. Устанавливаются непосредственно над дверными (оконными) проемами. Как правило, это небольшие модели экономкласса, мощностью до 5-6 кВт;
- Вертикальные. Устанавливаться только вертикально сбоку от проема. Такой способ монтажа выбирается в том случае, когда в силу тех или иных причин горизонтальная установка невозможна или неудобна. Сегодня на рынке климатической техники присутствуют дизайнерские модели вертикального монтажа, выпущенные в виде колонн;
- Встраиваемые. Характеризуются тем, что корпус прибора полностью скрыт под подвесным потолком. Направленный поток воздуха выходит из сопла, спрятанного за декоративной решеткой.
Горизонтальная и вертикальная установка
С недавних пор на российском рынке климатической техники можно встретить универсальные тепловые завесы, которые могут устанавливаться как горизонтально над проемом, так и вертикально сбоку от проема.
По типу теплоносителя
В зависимости от способа нагрева воздуха, все тепловые завесы делятся на три группы:
- Газовые;
- Водяные;
- Электрические.
Газовые воздушно-тепловые завесы нагревают воздух посредством сжигания пропана. Это достаточно специфическое оборудование, которое устанавливается на крупных предприятиях с огромной проходимостью в пиковые часы. Такие системы не применяются в помещениях, площадью менее 60 м2. Характеризуются высоким КПД, стоимостью, эксплуатационными расходами.
Водяные воздушно-тепловые завесы выбирают, когда есть хороший доступ к системе ГВС или отопления. Принцип работы оборудования заключается в следующем: горячая вода из системы проходит через теплообменник, который обдувается турбиной. Из-за сложностей с подводом и доступностью теплоносителя, среди водяных завес нет моделей бюджетного класса, длиной до 1 м.
Главные плюсы таких моделей:
- минимальное потребление электроэнергии;
- низкий уровень шума в процессе работы;
- доступная цена;
- длительный срок эксплуатации;
- высокие технические характеристики.
Электрические тепловые завесы очень популярны у наших соотечественников. Оборудование может применяться практически в любых условиях: от небольших окон и дверей (модели мощностью до 2,5 кВт), до промышленных ворот. Основные достоинства:
- доступность теплоносителя;
- простое управление.
Недостатком считается значительный расход электроэнергии в процессе эксплуатации.
4 Как выбрать
Чтобы выбрать правильную модель тепловой завесы, и чтобы устройство функционировало с полной отдачей и эффективностью, нужно с полной ответственностью подойти к покупке и на этапе планирования провести расчёт воздушно тепловых завес. Подсчёт осуществляется, взяв на заметку следующие параметры:
- Длина устройства.
- Расчёт мощности отопления.
- Скорость воздушного потока.
- Тип монтажа.
- Принцип управления.
- Источник тепла.
Также перед тем, как приобрести тепловые завесы, стоит узнать про существующие виды этих устройств и основные критерии выбора. Таким образом, вы быстро примете решение и купите качественное оборудование.
Подбор тепловой завесы начинают с общего осмотра помещения, где будет проводиться установка. Нужно провести замер места монтажа:
- Ширина. Первый параметр – ширина, нужно сделать замер двери или окна (в случае установки горизонтальной конструкции). Помните, что длина устройства должна быть такой же, либо немного больше ширины проёма. Если ширина выше двух метров (имеется в виду максимальная длина завесы), то логично будет поставить несколько устройств.
- Длина. Этот параметр измеряется на окнах или дверях, если завес будет находиться в вертикальном положении. Часто устройство такого типа монтируют тогда, когда в помещении есть натяжные потолки. Длина тепловой завесы в данном случае должна быть минимум ¾ длины проёма двери.
- Объём помещения. Соответственно, чем больше объём помещения, тем больше мощности должна иметь завеса. Вообще расчёт проводится специалистом, однако не составит сложности подсчитать нужный мощностной уровень самому.
- Тип помещения. Будет ли это квартира или дом либо общественное здание типа супермаркета. Приборы высокой мощности логично будет установить в объёмных помещениях с большой проходимостью людей. Устройства с более низкой мощностью могут быть для жилого помещения. Желательно, чтобы присутствовал терморегулятор для тепловой завесы, что будет подсоединяться к системе и корректировать температуру.
При выборе модели устройства, обратите внимание на модели таких известных производителей завес, как Баллу, Фрико, Неоклима, Тропик, Тепломаш, Зилон, Тимберк. При покупке тепловой завесы обратите внимание на модели с датчиком температуры, пультом управления, терморегулятором и другим полезным оснащением
4.1 По каким основным критериям выбирать тепловую завесу
Предприятие, решившее установить данное климатическое оборудование у себя на производстве, может выбирать горизонтальный агрегат, встроенный или вертикальный. Тип установки здесь никакой роли не играет. На качество работы он не влияет. Основные требования к оборудованию:
- длина аппарата (должна соответствовать длине дверного проема);
- производительность;
- мощность оборудования;
- тип установки и монтажа;
- источник обогрева;
- способ управления.
Для хорошей защиты помещения и качественной производительности оборудования агрегат должен быть чуть длиннее дверного проема или иметь с ним одинаковые размеры. Если проем будет больше, потребуется установка двух устройств.
Конструкции, оснащенные ТЭНом будут выполнять дополнительную функцию – обогрев помещения. Модели со спиральным элементом обогрева обойдутся дешевле, но и эксплуатационный срок у них меньше, стоимость – тоже.
Водяной воздушный завес рекомендован для покупки в помещения с маленьким дверным проемом. Устройства с такой модификацией считаются более экономичными, но требуют более сложного монтажа.
На какие параметры еще следует обращать внимание покупая тепловую завесу:
- возможность работы устройства, как вентилятор – незаменимая функция в летнюю жару;
- оснащение термостатом – требуется для поддержания определенной температуры и экономии энергопотребления;
- защита от возможного перегрева – особенно актуален в маленьких помещениях или частном домовладении;
- уровень зашумленности – очень важен для торговых помещений и офисных кабинетов.
