Изучаем прибор: для чего нужен, и как работает тепловизор для обследования зданий и сооружений

Приставки к телефону

Эти миниатюрные приборы напрямую подключаются к смартфону и используются для определения зон с аномальным нагревом и так называемых мостов холода, а также для обнаружения и идентификации объектов в темное время суток.

Seek Thermal Compact PRO (для Android)

Плюсы

• хороший инфракрасный сенсор
• халькогенидные линзы
• приличная матрица
• крепкий корпус из магниевого сплава

Минусы

• нормально работает только со смартфонами на Android с версией не ниже 4.3 и на IOS с версией от 7.0
• высокая стоимость

От 38 990 ₽

Приставка-тепловизор от американской компании Seek поможет обнаружить утечки тепла, проблемы с электропроводкой, а также обнаружить скрытые инженерные сети при поиске прорывов и устранении последствий коммунальных аварий. Это устройство можно использовать во время охоты (обнаруживает зверя на расстоянии до 550 метров) и для съемки теплового видео и фотографий.

Flir ONE Pro iOS

Плюсы

• регулируемый разъем
• автоматический режим определения дефектов и распознавания объектов
• три режима записи результатов измерений

Минусы

• работает только с устройствами на IOS
• значительная погрешность при измерении

От 30 990 ₽

Революционная технология обработки изображений этого прибора поможет его владельцу увидеть гораздо больше деталей при поисках микроскопических трещин на трубах и щелей в дверях и окнах. Устройство в считаные секунды покажет места с большим перегревом, а также поможет человеку видеть в тумане, дыме и в темное время суток.

Seek Thermal Compact (для iOS)

Плюсы

• надежный корпус
• шесть режимов работы ИК-камеры
• несколько режимов съемки
• вес

Минусы

• только для телефонов на IOS
• не самое лучшее разрешение

От 23 990 ₽

Очень удобное устройство. Просто скачиваем на смартфон или планшет спецприложение, и подключаем прибор через разъем lightning. После этого владелец приставки-тепловизора может смело приступать к поиску проблемных мест в коммуналке, выслеживанию зверя или наблюдениям за жизнью зверей в условиях дикой природы (дальность видимости до 300 метров), а также совершать ночные прогулки и снимать уникальные видеоролики и фотографии даже в условиях плохой видимости.

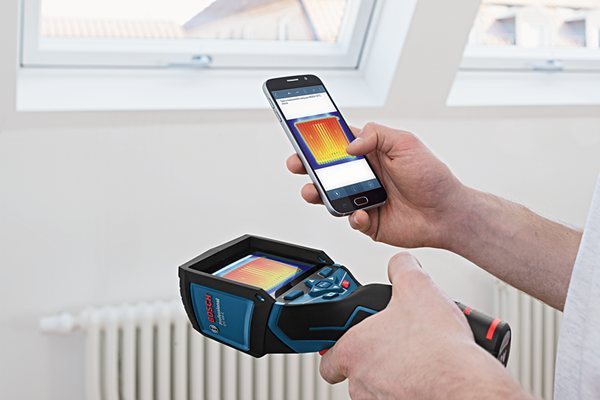

Мобильный тепловизор для смартфона – стоит ли ему доверять

Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.

Мобильный тепловизор на «Android»Устройство «FlirOne» для смартфонов на базе «IOS»

Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности

Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги

Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши. Встроенная батарея заряжается через USB

Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!

Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!

Тепловизор для смартфона «Seek Thermal» можно использовать для «IOS» и «Android», используя переходник

Тепловизоры для смартфонов на базе «IOS»: отличия

Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.

Целевые задачи тепловизоров в видеонаблюдении

Познакомившись со всеми особенностями тепловизоров и физическими принципами тепловизионного наблюдения, можно перейти к описанию задач, которые решаются с использованием данного оборудования в системах безопасности.

Принцип получения изображения тепловизионной камерой определяет специфику ее использования в сфере безопасности. Выделим основные задачи, для которых имеет смысл использовать камеры данного типа:

• обнаружение в отсутствии какого бы то ни было освещения любой тепловизор, вне зависимости от конструктивных особенностей, может обнаруживать объекты в абсолютной темноте. Это позволяет обеспечить как скрытое наблюдение за объектами, так и экономить на дополнительном освещении на периметре. Сделаем важную оговорку — фиксация объектов в темноте возможна, если температура предмета отличается от температуры фона, на котором находится предмет. К этому обстоятельству мы ещё вернёмся;
• контроль за обширными пространствами на дальних подступах к объекту для фиксирования движения объекта, допустим, человека, достаточно получения контрастного изображения размером всего в несколько пикселей, теоретически расстояние детектирования может быть весьма большим, до нескольких километров. Эта особенность позволяет обеспечить качественное обнаружение целей на дальних подступах к объекту защиты, в т.ч. на обширных пространствах: акватория, открытое поле, горы и т.п.;
• работа в сложных метеоусловиях тепловизор «видит» сквозь туман, снег и дождь. Дальность обнаружения целей в этом случае падает, иногда в несколько раз, но это не идет ни в какое сравнение с тем, что обычная камера практически полностью перестает видеть даже в условиях легкого тумана;
• противодействие саботажу представим себе ситуацию, что злоумышленники хотят лишить «глаз» охрану объекта и направили пучок яркого света в обычную камеру. Камера будет засвечена, охранник конечно это заметит, но что происходит в наблюдаемой области понять будет невозможно — сколько злоумышленников, как они вооружены, что они делают. Такая ситуация с тепловизором не произойдет — ослепить его не возможно.

Тепловизор — уникальное решение, не имеющее альтернатив

Главное преимущество применения тепловизора можно сформулировать следующим образом — обнаружение объектов на большом расстоянии в темноте в отсутствии источников искусственного освещения, в т.ч. в сложных метеоусловиях.

Заменить тепловизор в определенного рода задачах может разве что радиолокатор. И такие проекты тоже есть. Однако проблема радиолокатора в том, что он не может обеспечить приемлемое визуальное представление объекта.

Изображение, получаемое с тепловизора хоть и отдаленно, но все-таки похоже на то, что мы получаем с обычной камеры.

Решаемые тепловизором задачи кажутся фантастическими! Это именно то, что нужно в системах безопасности. Высокая стоимость тепловизора может с лихвой окупиться за счет экономии на количестве устанавливаемого оборудования, работах по установке, электропитании осветителей. Это может сподвигнуть проектировщика системы видеонаблюдения к тому, чтобы заменить обычные камеры на периметре тепловизорами.

В связи с этим важно сказать об ограничениях применения тепловизора тепловизионных камер

Лучшие тепловизоры для наблюдений

Универсальные модели для наблюдений за тепловыми объектами на расстоянии подходят для широкого круга пользователей, включая спасателей или ученых, наблюдающих за животными.

Pulsar Helion XQ38F

5

★★★★★оценка редакции

100% покупателей рекомендуют этот товар

Продвинутая модель высокого уровня предназначена для наблюдений за тепловыми объектами на расстоянии до 1,8 км. Разрешение приемника составляет 384×288 пикселей, частота обновления кадра доходит до впечатляющих 50 Гц. Имеется цифровой зум до 4x.

Тепловизор оснащен 8 ГБ встроенной памяти, способен сохранять фото и видеозаписи. Изображение выводится на AMOLED-дисплей. Для передачи данных на другие устройства может использоваться USB-порт или сеть Wi-Fi. Удобное приложение для iOS и Android позволяет вести прямую трансляцию с тепловизора.

Мощный аккумулятор обеспечивает до 8 часов автономной работы. Прибор исправно функционирует при температурах от -25° до +50°C, обладает прочным корпусом и устойчивостью к попаданию влаги.

Плюсы:

• Высокая частота обновления.
• Определение расстояния до объектов.
• Увеличенное время автономной работы.
• Широкие возможности подключения.
• Прочный водонепроницаемый корпус.

Минусы:

Высокая цена.

Великолепный инструмент с широкими возможностями, предназначенный для удаленного наблюдения за объектами. Удобное приложение для смартфона позволяет вести прямые трансляции кадров с тепловизора.

Hikvision DS-2TS03-35UF/W

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Мощное устройство с широким функционалом и отличными характеристиками оснащено тепловизионной матрицей с разрешением 384×288 пикселей. Для дополнительной информативности снимков имеется четыре палитры на выбор.

Модель способна обнаружить человеческую фигуру на расстоянии до 1200 метров. Изображение выводится на небольшой OLED-дисплей. Существует возможность записи видео. Встроенная память вмещает 16 ГБ данных, которые могут передаваться на другие устройства через беспроводную сеть Wi-Fi.

Литиевый аккумулятор обеспечивает до 4 часов работы без активной функции Wi-Fi. Имеется индикатор уровня оставшегося заряда, можно подключить внешнее питание через интерфейс Micro-USB. Тепловизор отлично защищен от влаги и грязи по стандарту IP67 и выдерживает работу при низких температурах вплоть до -30°.

Плюсы:

• Высокое разрешение дисплея.
• Устойчивость к перепадам температуры и воздействию воды.
• Ударопрочный корпус.
• Четыре палитры на выбор.
• Беспроводное соединение.

Минусы:

• Высокая цена.
• Средняя автономность.

Еще один дорогой тепловизор для наблюдений, отличающийся от Pulsar Helion меньшим сроком автономной работы, но имеющий более емкий модуль памяти. Отличный выбор для работы в экстремальных условиях, если взять с собой резервный источник питания.

Veber Night Eagle MS13/240

4.8

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

Более дешевая модель, предназначенная в первую очередь для наблюдений за животными. Тепловизор оснащен сенсором с разрешением 240×180 пикселей. Частота обновления изображения составляет 50 Гц.

Имеется цифровой зум 2x и несколько палитр. Дальность обнаружения человеческой фигуры составляет более 500 метров, для автомобилей этот показатель увеличивается до 1200 метров.

Встроенный аккумулятор обеспечивает 15 часов работы в энергосберегающем режиме. Модель имеет прекрасную защиту от пыли и влаги, соответствующую стандарту IP66.

Масса тепловизора составляет чуть более 300 г, поэтому он вполне удобен для длительной переноски. Устройство оснащено светодиодным фонарем, в комплекте USB-провод, кабель видеовыхода и адаптер.

Плюсы:

• Высокая частота обновления.
• Длительное время автономной работы.
• Имеется USB-порт.
• Эргономичная конструкция.
• Надежность и максимальная защита от влаги.

Минусы:

Нет беспроводного соединения.

Тепловизор среднего класса станет хорошим приобретением для спасателей и натуралистов, предпочитающих наблюдать за животными с расстояния.

Сколько стоят тепловизоры высокотехнологичного класса

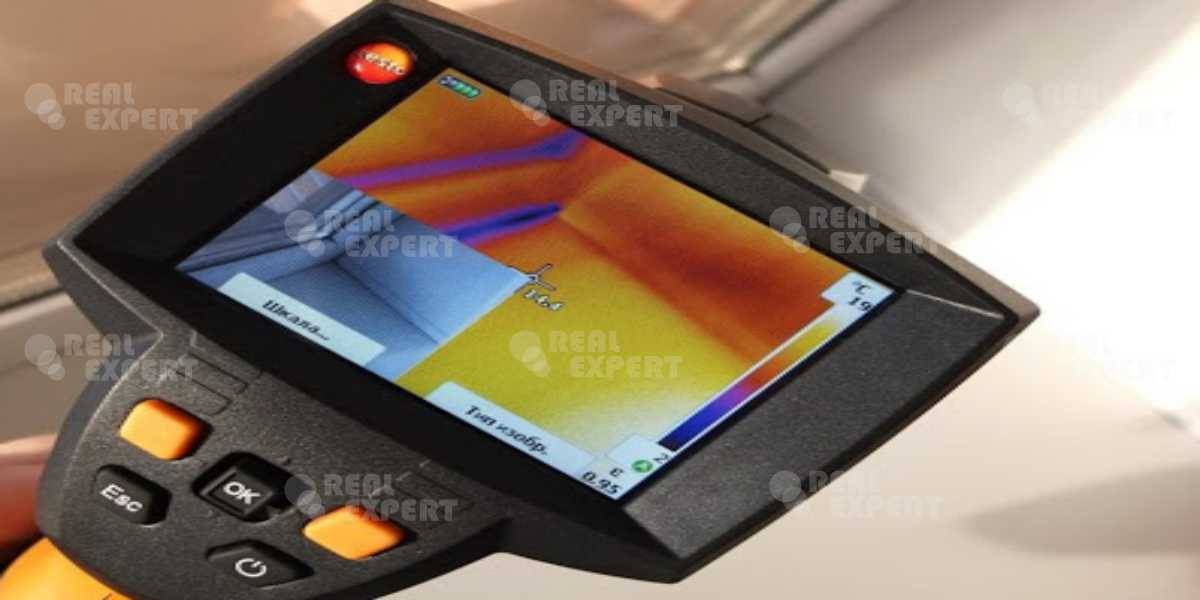

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.

В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.

Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС

Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.

Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.

Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.

Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей

Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов

Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности

Устройство и ключевые характеристики

Конструкция тепловизоров (большинства моделей) следующая:

• корпусная часть с кнопками или другими элементами для управления;
• объектив, защищенный крышкой, с устройством для фокусирования (обычно напоминает вращающееся кольцо фотоаппарата);
• датчик (матрица);
• экран;
• электроника, программное обеспечение;
• память (встроенная);
• охлаждающая датчик система (есть в высокочувствительных моделях).

Среди характеристик выделяют:

• обзорную дальность и угловое разрешение;
• матричные параметры: разрешающую способность, температурный порог, степень точности, уровень четкости картинки;
• функциональные особенности: подсвечивание экрана, лазерный указатель, масштабирование цифровое, встроенную память (наличие, объем), возможность передачи информации на ПК.

Эти приборы подлежат государственной стандартизации. Методика проверки – ГОСТ Р 8.619–2006, соответствие медицинских тепловизоров техническим требованиям – ГОСТ 53466-2009.

Можно ли проводить диагностику самостоятельно

Реальное и термофото

В предыдущих наших обзорах мы уже упоминали о том, что тепловизионное обследование может проводиться в двух режимах: энергетический аудит и выявление аварийных ситуаций.

В первом случае предполагается, что в ходе обследования будет проведена полная покадровая съемка контролируемых поверхностей, сопровождаемая составлением подробных термограмм и отчётов с интерпретацией полученных данных.

При этом, надо учитывать, что далеко не всегда результаты, полученные напрямую с дисплея прибора, соответствуют реальным температурам, и для приведения их «готовому» виду необходима специальная компьютерная обработка, учитывающая корректировки по результатам контактных измерений.

Очевидно, что для выполнения всех этих действий в полевых условиях необходимо не просто знание принципов работы тепловизора, а реальный практический опыт термографических исследований.

Отметим, что только такие данные могут быть основанием для оформления юридически корректных документов, поэтому результаты измерений подписываются с указанием квалификационного уровня специалиста, их выполнявшего.

Во втором случае, когда тепловизионная съёмка нужна лишь для того, чтобы быстро обнаружить аварийный узел или место протекания трубопровода, проверку можно выполнить и без составления отчётной документации (то есть, провести самостоятельный осмотр).

Но даже в этом случае необходимо знать, как правильно связать координаты термографического изображения и светового снимка объекта. В дорогих моделях тепловизоров такая привязка происходит автоматически, но в большинстве случаев приходится придерживаться специальной технологии съёмок.

Специально для таких случаев предусмотрен тариф «Аренда тепловизора с оператором», стоимость которого заметно меньше стоимости услуг с детальной проработкой отчёта.

Советы по выбору

Если вы заядлый охотник — тепловизор станет вашим верным спутником и помощником в любых погодных условиях. При выборе устройства необходимо учитывать не только цену (как делают многие), но и важнейшие параметры, от которых зависит функциональность и качество прибора:

Дальность видимости, а также распознавания и идентификации объекта охоты. Их характеристик объектива вы узнаете возможность увеличения цели. Чем выше разрешение матрицы устройства, тем более четкую картинку вы увидите

Кстати, на четкость влияет и разрешение дисплея. От частоты кадров зависит плавность изображения — величина должна быть не менее 9 Гц

Обязательно обратите внимание на класс защиты прибора от воды и ударов. Габариты и вес тепловизора играют немаловажную роль, ведь вы будете постоянно носить его с собой

Дополнительные функции прибора выбираются из собственных предпочтений. В настоящее время все больше устройств выпускаются с возможностями записывать видео, делать фото и многими другие

Учтите, чем многофункциональнее прибор, тем он дороже.

Какое бы устройство вы не купили, оно обязательно оправдает себя и сделает охоту более увлекательной и результативной. Надеемся, мы помогли вам с выбором качественного тепловизора.

Отчет о проведении комплексного ТВО объекта

Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.

К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:

1. Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
2. Ссылки на государственные нормативы и требования, на которые опирался эксперт.
3. Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
4. Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
5. Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
6. Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
7. Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.

Как проводится тепловое исследование

Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.

В общем случае алгоритм ТВО выглядит следующим образом:

Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.

Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).

Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.

По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.

Основные правила и рекомендации при проведении обследований

Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.

Перечислим основные из них:

• Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
• Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
• Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.

Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.

Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы

Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)

Как выбрать тепловизор

Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.

Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.

6 шагов по выбору строительного тепловизора

Шаг 1. Выберите разрешение детектора.

Шаг 2. Выберите разрешение экрана.

Шаг 3. Выберите тепловую чувствительность.

Шаг 4. Выберите погрешность измерения температуры.

Шаг 5. Выберите необходимые функции.

Шаг 6.Выберите ценовую категорию.

Разрешение детектора, пикселей	меньше 320х240	Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика).
320х240	Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений.
больше 320х240	Снимает на безопасном расстоянии: например, при угрозе обрушения конструкции Плохие погодные условия не помеха: дает точный результат даже при интенсивных осадках Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений.
Разрешение экрана, пикселей	меньше 640х480	Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов.
640х480 и выше	Идеально для: комплексного обследования любых типов зданий и сооружений.
Тепловая чувствительность (NETD), °C	>0,6	Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться около 250 дней в году.
≤0,6	Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться практически круглый год.
Погрешность измерения температуры	выше 2 °C или 2%	Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов.
ниже 2 °C или 2%	Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий.
Функциональность программной начинки	Функция «Картинка в картинке»	Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест.
Функция видеоизмерения	Идеально для: повышения скорости обработки результатов и качества отчёта.
Функция голосового сопровождения	Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот.
Цена, тыс. руб	до 250	Небольшое разрешение детектора Минимум функций Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов.
250-700	Стандартное разрешение детектора Большой набор функций и примочек Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий.
больше 700	Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности.

*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.

На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.

Виды тепловизоров

В зависимости от функций, которые выполняет инструмент, различают несколько его видов:

1. Измерительные – выдают радиометрическое изображение, в результате чего можно определить температурные показатели всех объектов в зоне наблюдения. Данный вид аппаратуры применяется в медицине, строительстве, промышленности, при тестировании электрооборудования, механических коммуникаций.
2. Наблюдательные – обеспечивают только визуализацию объектов, находят применение в военном деле, охранных и силовых структурах, в спасательных операциях и т. п.
3. Пирометры визуальные – разновидность инструментов для наблюдения, которые способны выявить зоны с аномальным температурным режимом.

На эту тему ▼

Пожарные тепловизоры

Назначение, устройство и принцип работы

Несколько лет назад применение тепловизоров было доступно только военным ведомствам. Сегодня эти устройства используют во многих областях производственной деятельности, так как это позволяет решить многие технические вопросы.

Производство развернулось не только в виде отдельно взятых приборов, но и как составная часть гражданских биноклей, прицелов для охотничьего оружия, других оптических механизмов.

Измерительный диапазон – один из факторов, который определяет температурные возможности и условно разделяет модели на 3 типа:

• Строительные: реагируют на температуру до +3500, применяются для аудита строительных сооружений, определяют качество изоляции, находят места утечек тепла из зданий.
• Промышленные: температурные границы – более +3500, применяются для диагностики электросетей, промышленных систем.
• Высокотемпературные: определяют тепловые параметры более +10000, диагностируют технологические процессы с высоким уровнем нагрева.

Их использование получило широкое распространение в современной жизни как в производственных целях, так и в гражданских нуждах.

Для чего используют тепловизоры в строительстве

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.

В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

Проверка частного дома тепловизором поможет решить самые разные задачи:

• локализовать места утечек тепла и определить степень их интенсивности;
• проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
• правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
• обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
• проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
• провести диагностику вентиляции и системы кондиционирования;
• определить наличие трещин в стенах сооружения и их размеры;
• найти места засоров в системе теплоснабжения;
• диагностировать состояние электропроводки и выявить слабые контакты;
• обнаружить места обитания грызунов в доме;
• найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.

Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.
