Водяные тепловые насосы
Использовать тепловую энергию воды можно двумя способами:
- Устройство коллектора (по принципу грунтового) в близлежащем водоеме. Однако следует учитывать, что глубина его должна быть достаточно для незамерзания в сильные морозы.
- Бурение скважин. В этом случае низкопотенциальное тепло «отбирается» у грунтовых вод. Бурится две скважины: первая – для забора тепла, вторая – сброс воды. Может показаться, что данный вариант сопряжен с большими затратами. Совсем не обязательно. Ведь если дом не подключен к централизованной системе подачи воды, то бурить скважину придется в любом случае.
Тепловой насос с использованием водных ресурсов из скважины, позволяет устраивать эффективную систему ГС и отопления на небольших по площади участках, без привязки к озерам, рекам и другим водоемам
Самодельный тепловой насос
Проведенные исследования показали, что срок окупаемости оборудования напрямую зависит от отапливаемой площади. Если речь идет о доме в 400 квадратных метров, то это примерно 2-2,5 года. А вот для тех, кто имеет жилье площадью поменьше, вполне можно использовать самодельные насосы. Может показаться, что сделать такое оборудование сложно, но на самом деле это несколько не так. Достаточно закупить необходимые комплектующие, и можно приступать к монтажу.
Первым делом приобретается компрессор. Можно взять такой, какой на кондиционере. Монтируют его аналогичным образом на стену здания. Помимо этого, нужен конденсатор. Его можно соорудить самостоятельно или же купить. Если пойти первым методом, то понадобится медный змеевик толщиной не менее 1мм, его помещают в корпус. Это может быть подходящий по габаритам бак. После монтажа бак сваривается, и делаются нужные резьбовые соединения.
Преимущества использования теплового насоса
- Экономичность. Благодаря высокому КПД системы достигается низкое энергопотребление. Из 1 кВт затраченной электроэнергии получается от 3 до 7 кВт тепловой энергии. Это больше, чем при работе любых котлов, использующих топливо.
- Автономность. Работа насоса не нуждается в подаче органического топлива, поэтому нет необходимости прокладывать тепловые коммуникации.
- Универсальность. В одном устройстве сочетаются одновременно системы нагрева воды, отопления и охлаждения.
- Безопасность. В отличие от котлов, которые могут воспламениться или взорваться, тепловой насос является абсолютно безопасным. Он не содержит деталей, температура которых может привести к пожару. Не выделяет угарный ядовитый газ. Остановка работы не приведет к поломке или замораживанию жидкости.
- Надежность. Работой насоса управляет автоматика. Обслуживание не требует специального обучения.
- Долговечность. Прибор может прослужить от 20 до 50 лет. Это на порядок больше, чем у стандартных систем отопления.
- Комфорт. Функционирование насоса не сопровождается колебанием температуры и влажности. Работает практически бесшумно.
- Минимум площади требуется под скважину. Так как зонд находится под землей, повредить его невозможно.
- Экологичность. Окружающая среда не загрязняется вредными выбросами.
- Отсутствие бумажной волокиты. При монтаже не нужны согласования, как, например, при установке газового отопления.
Работа теплового насоса
Очень сложный на первый взгляд принцип работы тепловых насосов базируется на нескольких простых законах термодинамики и свойствах жидкостей и газов:
- Когда газ переходит в жидкое состояние (конденсация), выделяется тепло
- Когда жидкость переходит в газ (испарение), поглощается тепло
Большинство жидкостей могут закипать при достаточно высоких температурах, близких к 100 градусам. Но встречаются вещества и с достаточно низкими температурами кипения. У фреона она около 3-4 градусов. Превращаясь в газ, он легко сжимается и внутри емкости начинает расти температура.
Теоретически фреон можно сжимать до получения любых желаемых температур, но на практике ограничиваются 80-90 градусами, необходимыми для полноценной работы классической системы отопления.
Каждый сталкивается с тепловым насосом не один раз в день, когда проходит мимо холодильника. Однако в нем он работает в обратном направлении, забирая тепло продуктов и рассеивая в атмосферу.
Сфера применения
Основной критерий оценки для тепловых насосов — коэффициент тепловой эффективности, иначе называемый COP. Эту величину в действительности определить достаточно сложно, она зависит как от степени термодинамического совершенства — реального КПД машины с учётом всех цепочек преобразований, так и от мощности источника низкопотенциальной энергии. Эти два фактора склонны изменяться, в основном в зависимости от текущей разницы температур, то есть реальный интерес представляет динамика изменения COP в различных условиях работы. Иначе говоря, производительность отдельно взятой модели теплового насоса рассматривается в соответствии с доминирующим тепловым режимом, а не по самой холодной пятидневке. Экономия, полученная от установки в период умеренной разницы температур, должна покрывать затраты на работу конвекционных и лучистых источников в сильный мороз, когда тепловой насос работать не может.
Тепловые насосы рассчитаны не только для бытового применения. Они отлично справляются с сильным охлаждением ограниченных пространств: морозильных камер или отсеков с вычислительной техникой. В странах Запада активно развивается практика отведения под комнату-холодильник отдельного подвального помещения с последующей передачей тепла наружу летом или в приток вентиляции зимой. Это так называемые бивалентные системы теплоснабжения, другим частным случаем можно назвать подачу на внешний теплообменник воздуха, пропущенного по грунтовому теплообменнику или сухому солнечному коллектору.
Применение для охладительных систем
Большим преимуществом термонасосов является то, что это оборудование может не только отапливать здание, но и охлаждать помещение.
Конструктивное решение возможности охлаждения зачастую интегрировано в теплонасос изначально, на этапе производства, и почти у всех изготовителей существую модели насосов, которые умеют кондиционировать дом (функция Natural Cooling).
Если насосное оборудование не имеет эту возможность, то его можно переделать. Для этого дополнительно потребуется смонтировать гидравлическую развязку, которая устанавливается вне насоса. Этот вариант не потребуют значительных капиталовложений.
Подавать генерируемый холод в здание можно различными способами. Такую функцию можно возложить на охлаждающие панели, устанавливаемые на поверхности стен, «холодный» теплый пол, отопительные радиаторы или фанкойл — агрегат, где в корпусе находится обдуваемый с помощью вентилятора теплообменник.
Использование с учетом климата

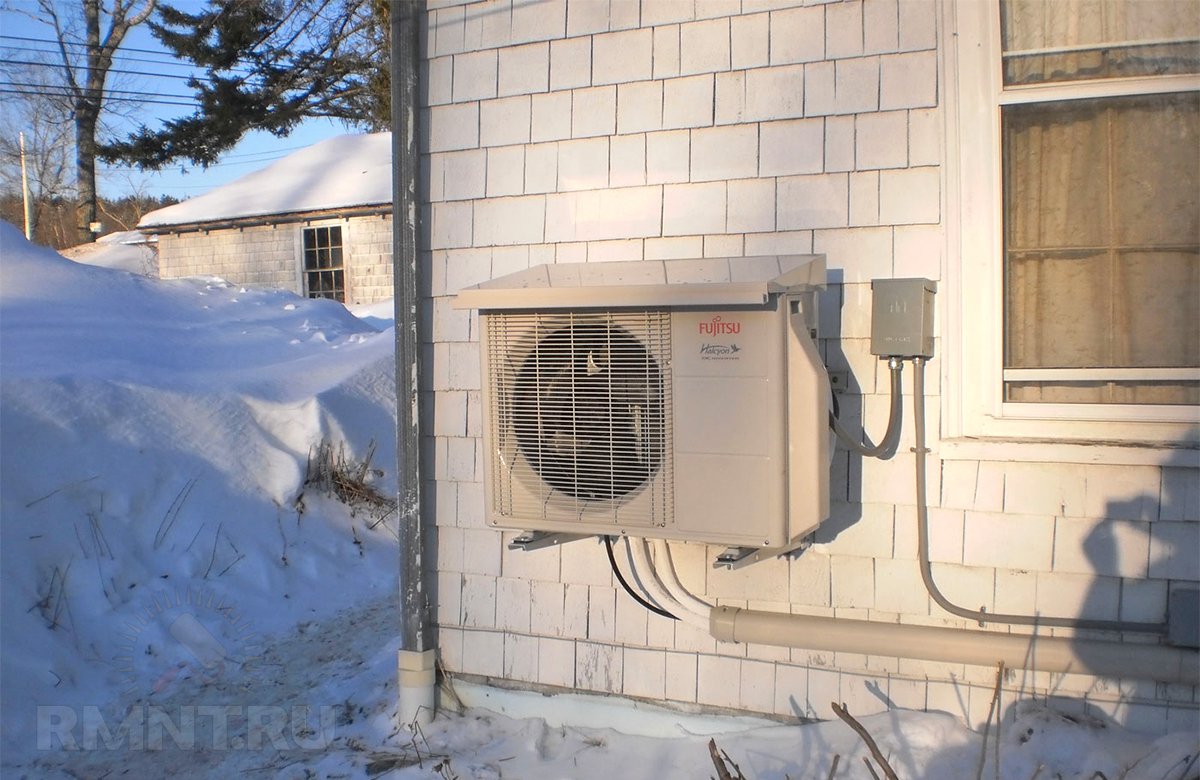

Воздушный тепловой насос для дома подходит для использования только в ограниченном количестве регионов, то есть в тех местах, в которых температура воздуха в зимнее время практически не опускается ниже нуля градусов. Естественно, для жителей Сибири, Крайнего Севера, Дальнего Востока это оборудование не подходит.
Для установки водяных термонасосов существует множество ограничений. Но основная особенность заключается в том, что больше половины территории государства расположена в зоне вечной мерзлоты. Поэтому даже если и есть на участке этот водоносный слой, находящийся не очень глубоко, то все равно эти подземные воды полностью замерзли и имеют форму льда, соответственно, не подходят для отопительных систем.
Так, многим владельцам коттеджей нужно рассчитывать только на грунтовый теплонасос. Причем в условиях многих климатических регионов лучше всего подходит система с вертикальным коллектором, которая позволяет пробурить скважину до глубины, где температура относительно стабильна.
Что нужно знать?
Вы можете говорить о том, что раз тепловые насосы такие эффективные, то почему так слабо распространены. Все дело заключается в высокой стоимости оборудования и монтажа. Именно по этой простой причине многие отказываются от данного решения и выбирают, скажем, электрические или угольные котлы. Тем не менее отбрасывать данный вариант не стоит по многим причинам, о чем мы обязательно скажем в данной статье. Тепловые насосы после установки становятся весьма экономичными, так как используют энергию грунта. Геотермальный насос – это 3 в 1. Он сочетает в себе не только отопительный котел и систему ГВС, но и кондиционер. Давайте поближе познакомимся с данным оборудованием и рассмотрим все его сильные и слабые стороны.
Достоинства и недостатки тепловых насосов
Принцип работы тепловых насосов, если говорить простым языком, основан на сборе низкопотенциальной тепловой энергии и ее дальнейшей передаче в отопительные и климатические системы, а также в системы подготовки воды, но уже с более высокой температурой. Можно привести простой пример в виде газового баллона – когда он наполняется газом, компрессор нагревается за счет его сжатия. А если выпустить газ из баллона, то баллон охладится – попробуйте резко выпустить газ из многоразовой зажигалки, чтобы понять суть этого явления.
Таким образом, тепловые насосы как бы отбирают тепловую энергию у окружающего пространства – она есть в земле, в воде и даже в воздухе. Даже если воздух имеет отрицательную температуру, в нем по-прежнему присутствует тепло. Также оно имеется в любых водоемах, которые не промерзают до самого дна, а также в глубоких слоях грунта, тоже не поддающихся глубокому промерзанию – если, конечно, это не вечная мерзлота.
Тепловые насосы обладают довольно сложным устройством, в чем можно убедиться, попробовав разобрать холодильник или кондиционеры. Эти привычные нам бытовые агрегаты чем-то похожи на вышеупомянутые насосы, только работают они в обратном направлении – забирают тепло из помещений и отправляют его наружу. Если приложить руку к заднему радиатору холодильника, то мы отметим, что он теплый. И это тепло есть не что иное, как энергия, отобранная у фруктов, овощей, молока, супов, колбасы и прочих продуктов, лежащих в камере.
Аналогичным образом работают кондиционеры и сплит-системы – тепло, выделяемое уличными блоками, представляет собой тепловую энергию, собранную по крупицам в охлаждаемых помещениях.
Принцип действия теплового насоса обратен принципу действия холодильника. Он по тем же крупицам собирает тепло из воздуха, воды или грунта, после чего перенаправляет его к потребителям – это отопительные системы, теплоаккумуляторы, системы теплых полов, а также водонагреватели. Казалось бы, нам ничто не мешает греть теплоноситель или воду обычным ТЭНом – так проще. Но давайте сравним продуктивность тепловых насосов и обычных ТЭНов:
При выборе теплового насоса самое главное – наличие конкретного природного источника энергии.
- Обычный ТЭН – на выработку 1 кВт тепла он расходует 1 кВт электроэнергии (без учета погрешностей;
- Тепловой насос – на выработку 1 кВт тепла он потребляет всего 200 Вт электроэнергии.
Нет, никакого КПД, равного 500%, здесь нет – законы физики непоколебимы. Просто здесь работают законы термодинамики. Насос как бы аккумулирует энергию из пространства, «сгущает» ее и отправляет потребителям. Аналогичным образом мы можем собирать дождевые капли через большую лейку, получая на выходе солидный ручеек воды.
Мы уже привели множество аналогий, позволяющих понять суть тепловых насосов без заумных формул с переменными и константами. Давайте теперь рассмотрим их достоинства:
- Экономия электроэнергии – если стандартное электрическое отопление домовладения площадью 100 кв. м. приведет к затратам в 20-30 тыс. рублей в месяц (в зависимости от температуры воздуха на улице), то отопительная система с тепловым насосом снизит расходы до приемлемых 3-5 тыс. рублей – согласитесь, это уже довольно солидная экономия. И это без подвохов, без обмана и без маркетинговых уловок;
- Забота об окружающей среде – угольные, атомные и гидроэлектростанции вредят природе. Поэтому пониженное потребление электроэнергии позволяет снизить количество вредных выбросов;
- Широкая сфера использования – полученную энергию можно использовать для обогрева жилища и подготовки горячей воды.
Есть и недостатки:
- Высокая стоимость тепловых насосов – этот недостаток накладывает ограничение на их использование;
- Необходимость в регулярном обслуживании – за это нужно платить;
- Трудность в монтаже – в наибольшей степени это относится к тепловым насосам с закрытыми контурами;
- Отсутствие восприятия людьми – мало кто из нас согласится потратиться на это оборудование, чтобы снизить нагрузку на окружающую среду. Но некоторые люди, живущие вдали от газовых магистралей и вынужденные отапливать жилье альтернативными источниками тепла, согласны потратить деньги на покупку теплового насоса и снизить расходы на ежемесячную оплату электроэнергии;
- Зависимость от электросети – если поставка электроэнергии прекратится, оборудование сразу же замрет. Ситуацию спасет установка теплоаккумулятора или резервного источника электропитания.
Как видим, некоторые минусы довольно серьезные.
В качестве источников резервного питания для тепловых насосов могут выступать бензиновые и дизельные электрогенераторы.
Коэффициент трансформации
Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:
- В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
- У грунтовых помп коэффициент меньше — 4,1−4,5.
- Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.
Преимущества тепловых насосов
У тепловых насосов есть ряд существенных преимуществ:
- В первую очередь стоит отметить долговечность таких систем. Тепловые насосы могут работать 20-25 лет, после чего компрессор насоса может быть заменен и система продолжит свою работу.
- Кроме того, системы тепловых насосов безопасны, поскольку отсутствуют топливо, открытый огонь и опасные газы.
- Следующий положительный фак — экологическая чистота системы, которая в процессе функционирования не образует вредные окислы, а применяемые в них фреоны не содержат хлороуглеродов.
Основным недостатком системы является высокая стоимость. В связи с этим, выбирая тепловой насос, не стоит заказывать оборудование максимальной мощности. Это неоправданно дорого и не имеет смысла, так как фактическое количество холодных дней обычно не превышает двух-трех недель за год. Оптимальный тепловой насос должен иметь мощность, равную 60 — 80% от максимальной. А для покрытия пиковых нагрузок можно установить резервный котел с традиционным видом топлива либо использовать встроенные в тепловые насосы ТЭНы.
Как сделать агрегат своими руками?
Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.
Это устройство состоит из таких элементов, как:
- компрессорный узел (промежуточный элемент комплекса);
- испаритель, передающий низкопотенциальную энергию теплоносителю;
- дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
- конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.
Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.
Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения
Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.
Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.
Способ #1. Сборка из холодильника
Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.
Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме
Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.
Способ #2. Теплонасос из кондиционера
Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.
Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.
Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.
Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.
Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов
В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.
На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:
- Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
- Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка
Основные характеристики
При выборе модели ТН следует учитывать:
- выходную тепловую мощность;
- коэффициент трансформации тепловых насосов;
- условный кпд;
- годовую эффективность и издержки.
Выходная мощность
При создании нового проекта дома учитывают его потребности в тепле с учетом конструктивных особенностей материалов, создающих теплопотери через стены, окна, двери, потолок и пол помещений различных габаритов. Расчет учитывает создание комфорта при самых низких морозах в конкретной местности.
Потребляемая тепловая мощность здания выражается в кВт. Она должна покрываться вырабатываемой энергией теплового насоса. Однако часто при расчетах делают упрощение, позволяющее экономить: длительность самых холодных дней в течение года не превышает нескольких недель. На этот период подключается дополнительный источник тепла, например, ТЭНы, подогревающие воду в котле.Они работают только в критических ситуациях при морозах, а в остальное время отключены. Это позволяет использовать ТН с меньшими мощностями.
Возможности конструкций
Для справки. Модели выходной мощности 6÷11 кВт «рассольно-водяных» схем способны нагревать воду встроенных баков в относительно небольших постройках. Мощность в 17 кВт достаточна для поддержания температуры воды 65ºС у котла с емкостью 230÷440 литров. Потребности в тепле средних по величине зданий покрывают мощности 22÷60 кВт.
Коэффициент трансформации тепловых насосов Ктр
Он определяет эффективность конструкции по безразмерной формуле:
Kтр=(Твых-Твх)/Твых
Величина «Т» обозначает температуру теплоносителей на выходе и входе в конструкцию.
Коэффициент преобразования энергии (ͼ)
Его рассчитывают для определения доли полезной мощности тепла по отношению к приложенной энергии на компрессор.
ͼ=0,5Т/(Т-То)=0,5(ΔТ+То)/ΔТ
Для этой формулы температура потребителя «Т» и источника «То» определяется в градусах Кельвина.
Величину ͼ можно определить по количеству затраченной энергии на работу компрессора «Рэл» и полученной полезной теплопроизводительности «Рн». В этом случае его называют «СОР» по сокращению от английского термина «Coefficient of perfomance».
ͼ=Рн/Рэл
Коэффициент ͼ — переменная величина, зависимая от перепада температур между источником и потребителем. Он обозначается цифрами от 1 до 7.
Условный КПД
Некоторые продавцы в рекламных целях «называют» показатель СОР термином КПД и заявляют, что он больше единицы и составляет 400 или 500%.
Это неверное утверждение: коэффициент полезного действия учитывает потери мощности при работе конечного устройства.Для его определения надо выходную тепловую мощность разделить на приложенную с учетом энергии геотермальных источников. При таком расчете вечного двигателя не получится.
Годовая эффективность и издержки
Коэффициент СОР оценивает работу теплового насоса в определенный момент времени при конкретных условиях эксплуатации. Чтобы проанализировать работу ТН, введен показатель эффективности системы за год (β).
β=Qwp/WeІ
Здесь символ Qwp обозначает величину тепловой энергии, произведенной за год, а Wel — значение потребленного электричества установкой за то же время.
Показатель издержек Eq
Эта характеристика обратна показателю эффективности.
Eq=1/β
Для определения характеристик ТН используется специализированное программное обеспечение и заводские стенды.
Виды агрегатов
Наглядное представление о вариантах устройства тепловых насосов представляет их классификация по виду теплоносителя на внешнем и внутреннем контурах конструкции. Получать энергию устройство может из:
- грунта;
- воды (водоём или источник);
- воздуха.
Внутри дома полученная тепловая энергия может использоваться в системе отопления, а также для подогрева воды или для кондиционирования воздуха. Поэтому различают несколько видов тепловых насосов в зависимости от сочетания этих элементов и функций.
Система «грунт-вода»
Получение тепла из грунта считается одним из самых эффективных для этого типа альтернативного отопления, поскольку уже примерно в пяти метрах от поверхности температура грунта остаётся достаточно постоянной, мало подвержена изменениям погодных условий.
В геотермальном тепловом насосе используют специальные теплопроводящие зонды
В качестве теплоносителя на внешнем контуре используется специальная жидкость, которую принято называть рассолом. Это экологически безопасный состав.
Наружный контур теплового насоса типа «грунт-вода» выполняют из пластиковых труб. Разместить их в грунте можно горизонтально или вертикально. В первом случае могут понадобиться работы на значительной площади, от 25 до 50 кв. м на каждый киловатт мощности насоса. Площади, отведённые под устройство горизонтального коллектора, нельзя использовать для сельскохозяйственных нужд. Здесь допустима только разбивка газона или высадка однолетних цветущих растений.
Для сооружения вертикального коллектора понадобится ряд скважин глубиной 50-150 метров. Поскольку температура грунта на такой глубине выше и устойчивее, такой геотермальный тепловой насос считается более эффективным. Для передачи тепла в этом случае используются специальные глубинные зонды.
Насос «вода-вода»
Не менее эффективным выбором может стать тепловой насос вода вода, поскольку на большой глубине температура воды остается достаточно высокой и постоянной. В качестве источника низкопотенциальной тепловой энергии могут использоваться:
- открытые водоёмы (озёра, реки);
- грунтовые воды (скважины, колодцы);
- сточные воды промышленных технологических циклов (обратное водоснабжение).
Принципиальных отличий в конструкции теплонасосов «грунт-вода» или «вода-вода» не имеется. Наименьших затрат потребует сооружение теплонасоса, использующего энергию открытого водоёма: трубы с теплоносителем нужно снабдить грузом и погрузить в воду. При использовании потенциала грунтовых вод понадобится более сложная конструкция. Может потребоваться сооружение дополнительного колодца для сброса воды, которая проходит через теплообменник.
Использование теплового насоса вода-вода в открытом водоеме может быть очень выгодным
Универсальный вариант «воздух-вода»
По эффективности тепловой насос воздух вода уступает другим моделям, поскольку в холодное время года мощность его ощутимо снижается. Однако для его монтажа не требуется сложных работ по выемке грунта или по сооружению глубоких скважин. Нужно только выбрать и установить подходящее оборудование, например, прямо на крыше дома.
Тепловой насос воздух-вода можно установить без масштабных монтажных работ
Несомненным преимуществом этой конструкции является способность повторно использовать тепло, которое покидает обогреваемые теплонасосом помещения с отработанным воздухом или водой, а также в виде дыма, газа и т. п. Чтобы компенсировать недостаток мощности воздушного теплонасоса в зимний период, следует предусмотреть варианты альтернативного отопления.
Наименее затратным вариантом может стать тепловой насос воздух-воздух, для сооружения которого не нужны сложные работы по созданию традиционной системы водяного отопления в помещениях.
Принципы работы
Для обогрева здания используется перенос энергии источника низкого потенциала (температуры) теплоносителем к потребителю. В технологическом процессе используется закон термодинамики, обеспечивающий выравнивание тепловых энергий двух систем с разными температурами: передача мощности горячего источника холодному потребителю.
При использовании тепла окружающей среды осуществляется повышение его температурного потенциала для обогрева и горячего водоснабжения.
Источником регенеративного тепла могут быть:
- поверхность земли или ее объем;
- водная среда (озеро, река);
- воздушные массы.
Более популярны модели, забирающие энергию от земли, поверхность которой обогревается солнечными лучами и энергией внешнего и внутреннего ядра планеты. Они отмечаются:
- лучшим сочетанием потребительских качеств;
- эффективностью;
- ценой.
Что может стать источником тепла для теплового насоса
Тепло для обогрева помещения можно отбирать у воздуха на улице. Но тут неминуемо возникнут сложности при эксплуатации: слишком велики колебания температуры даже среднесуточные, не говоря уже о том, что нормальную эффективность тепловой насос показывает при температуре выше 0o C. А как много регионов у нас имеют зимой такую картину? Весной, да и то не ранней, и не на всей территории, и не постоянно.
Источником тепла для вашего дома с отоплением от теплового насоса может стать любая среда
Намного более приемлемым выглядит источник тепла, расположенный в воде. Если рядом есть речка, озеро или приличной глубины пруд — это просто здорово: можно трубопровод просто утопить
Важно только чтобы там рыбаки с донками не рыбачили
Еще один неплохой вариант — колодец, однако есть вероятность, что упадет уровень воды и придется вам искать другой источник. Но пока все нормально, работать будет неплохо: средняя температура воды в подземных горизонтах 5-7 oC. Этого для работы теплового насоса более чем достаточно.
Вы будете, возможно, удивлены, но использовать можно и канализацию — там температуры выше, чем в колодцах. Трубопровод можно будет разместить в сточной яме или колодце, но при условии, что он будет покрыт водой постоянно. И трубу нужно будет выбрать химически стойкую.
Горизонтальный подземный коллектор — дело чрезвычайно трудоемкое: снять грунт придется с нескольких соток на глубину ниже точки промерзания. Это очень большие объемы, которые в одиночку или даже с помощником не осилить. И, как показала практика, в наших климатических условиях такие системы малоэффективны: слишком суровы зимы.
С вертикальными коллекторами дело не лучше — без бурильной техники обойтись вряд ли удастся. Количество и глубина скважин зависят от грунта: разброс возможного съема тепла с метра скважины очень большой. От 25 Вт/м в сухом щебенистом и песчаном грунте, до 80-85 Вт/м во влажных щебенистых и песчаных почвах или в граните. Соответственно и разница в длине скважин в 3 раза и выше.
Вот схема отопления дома тепловым насосом. При использовании, как в описываемом примере, двух скважин и при отсутствии замкнутого контура, расстояние между двумя колодцами должно быть не менее 20 метров. И нужно учесть направление потока, чтобы холодная вода от насоса не снижала температуру в «донорской» скважине
В описываемом примере самодельного теплового насоса, источник тепла — колодец с хорошей скоростью поступления воды. Вода прибывает настолько быстро, что покрывает расход на бытовые потребности и ее хватает для переноса нужного количества тепла (была рассчитана необходимая скорости подачи воды, и соответственно подобран насос). Но источником тепла для этой модификации может служить любой из описанных выше, кроме воздуха. Определившись с источником тепла, можно будет изготовить тепловой насос для отопления дома.
Принцип действия теплового насоса
Принцип действия тепловых насосов схож с работой холодильных машин, где производиться получение холода путем отбора теплоты из какого-либо объема испарителем, а конденсатор осуществляет сброс теплоты в окружающую среду. В тепловом насосе же процессы происходят в обратном порядке — в этом и заключается основное различие.
Устройство теплового насоса:
| Тепловой насос состоит из двух теплообменников — испарителя и конденсатора. В испарителе с помощью испаряющегося хладагента поддерживается температура ниже температуры того тела (грунт, вода или атмосферный воздух), от которого требуется отобрать тепло. В конденсаторе поддерживается температура выше температуры другого тела (система отопления дома), которому тепло передается. |
| Разные уровни температур в первом и втором теплообменниках обеспечиваются с помощью циркулирующего между ними хладагента, способного изменяться от жидкого к газообразному состоянию и обратно при различных температурах. |
Тепловым насосам для работы требуется электроэнергия. Ориентировочно, затратив 1 кВт электроэнергии на работу компрессора и насосов, можно получить 3 — 5 кВт тепловой энергии. В летний период, при наличии реверсивного режима работы, тепловой насос может охлаждать воздух в помещении.
Заключение
Если в результате анализа климата, доступных источников энергии, характера почв принято решение купить теплонасос для отопления — рекомендуется доверить проектирование системы профессионалам. Оптимальный выбор модели основывается не только на особенностях оборудования и механике его работы. Специалисты учтут теплоотдачу почв, выберут комбинированную схему с хорошей эффективностью, рассчитают лучший вариант проведения земельных работ. Поэтому разработанная профессионалами система отопления с тепловым насосом не заставит столкнуться с неожиданностями и пожалеть о своем выборе.
