Теплый пол под ламинат: 3 варианта исполнения

Выбор подложки под ламинат для тёплого пола: требования и основные виды

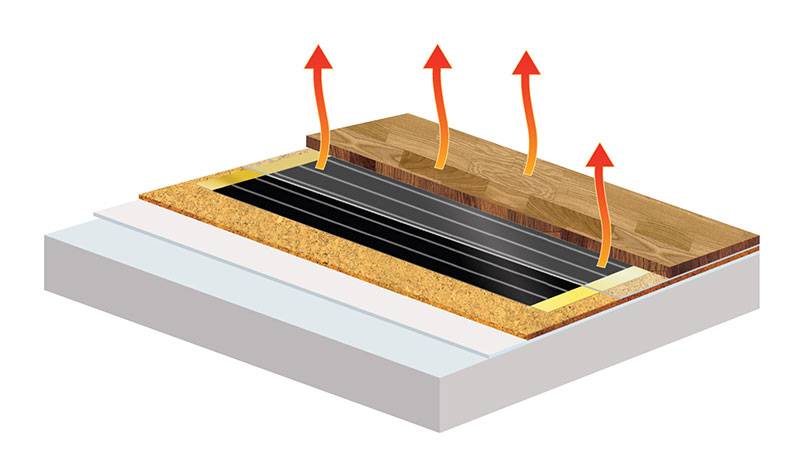

Укладку ламината выполняют на подложку, которая позволяет отразить тепло в нужном направлении и выступает в качестве демпфера.

Она должна:

• иметь хорошую теплопроводность за счёт низкого коэффициента сопротивления теплопередачи, малой толщине и наличию перфорации;
• иметь стойкость к воздействию высокой температуры;
• быть экологически безопасной. В том числе в условиях повышенной температуры;
• обладать достаточной паропроницаемостью.

Такими характеристиками обладают:

пробка. Выпускается в форме листов и рулонного материала. Экологически безопасна и термоустойчива. Из-за высокого термического сопротивления не подходит для тёплого электрического пола. Имеет высокую стоимость;

Пробковая подложка – дорогостоящий вариант

• вспененный полиэтилен. Может иметь различную толщину. Хорошо режется, позволяя придать подложке требуемую конфигурацию. Востребован благодаря низкой стоимости;
• экструдированный полистирол с перфорацией. При децентрализованной системе отопления – лучший вариант. Оптимальный вариант для ламината.

Экструдированный полистирол – тонкий и качественный материал

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

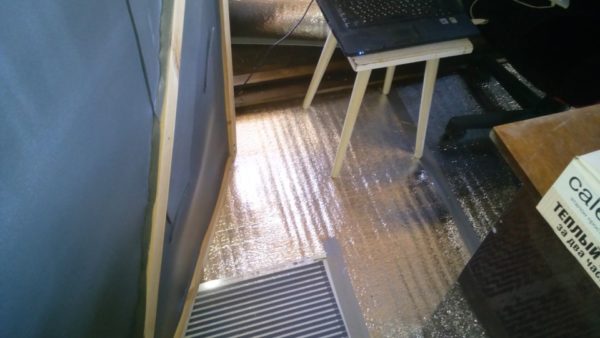

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

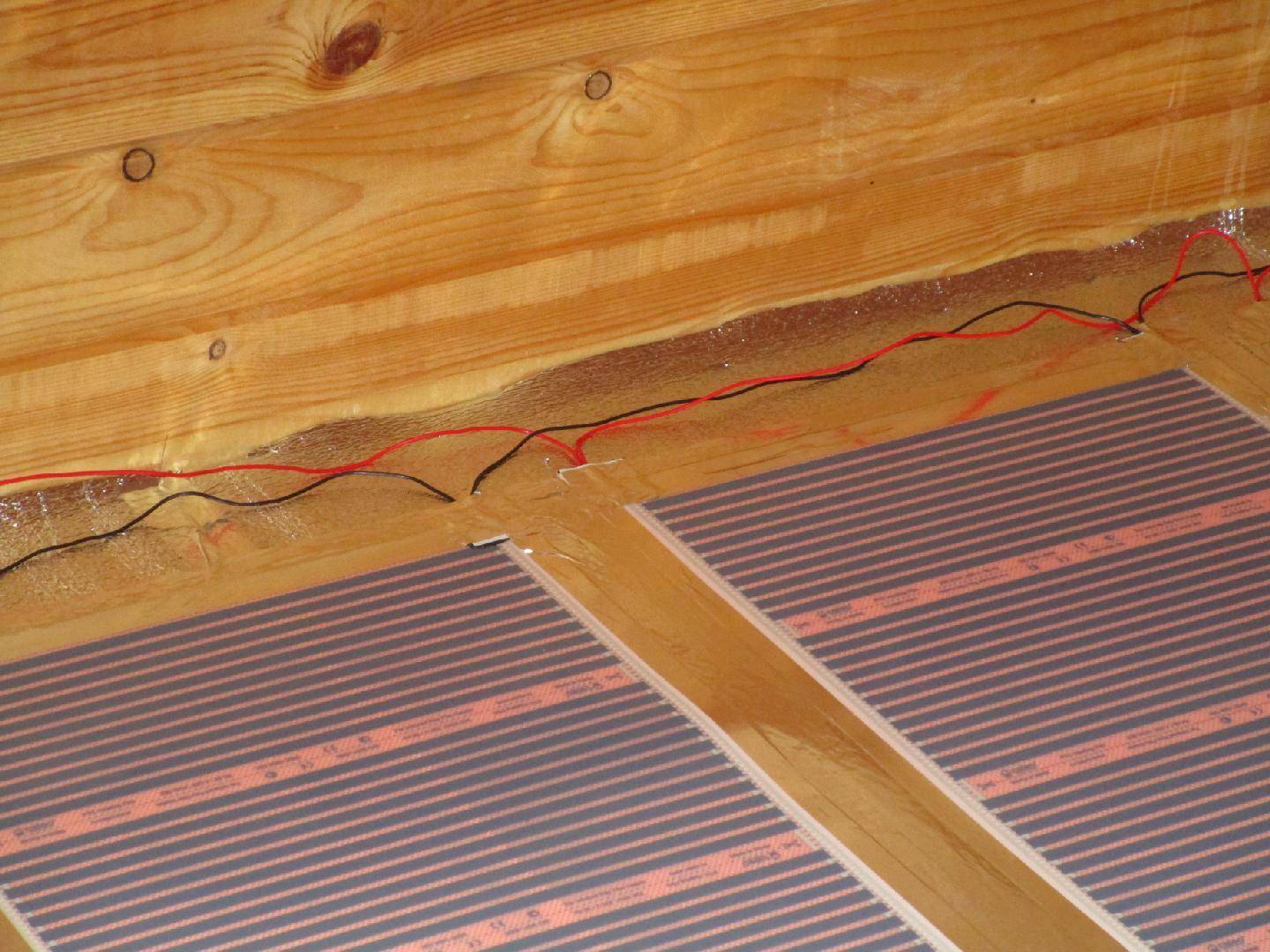

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Особенности ламината с теплым полом

Достоинства и недостатки теплого пола под ламинат

Контроль температурного режима
Энергоэффективность
Надежность при эксплуатации
Комфортный подогрев поверхности
Совместимость с разными материалами

Высокая инерционность и плохой обогрев помещений при морозах
Изменить быстро температуру воздуха в комнате регулировкой невозможно, а установленный предел ограничивает подачу тепла для безопасности

Преимуществом считается универсальность метода, поскольку применяются разные теплоносители, источники энергии и типы напольного покрытия как в каменном и деревянном доме, так и квартирах.

Высокая инерционность является недостатком теплого пола.

Карбоновый стержневой

Карбоновый стержневой ТП — устройство, состоящее из саморегулирующихся карбоновых стержней, они расположены параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.

Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.

Плюсы и минусы

Благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать. Кроме того, стержневой тёплый пол хорошо переносит влагу.

Эта модель может укладываться под ламинат, как с использованием стяжки, так и без неё. Основной недостаток при монтаже в стяжку — трудоёмкость и продолжительность работ.

Монтаж

Укладка стержневого электрического тёплого пола под ламинат схожа с обустройством плёночной системы. Начинать нужно с установки терморегулятора, и пробивания на стене от него штробы (канавки) для провода.

Стержневой карбоновый теплый пол gtmat Caleo – монтаж от Master Tiler

Далее подготавливается черновое покрытие — выравнивается и очищается. На него стелется теплоизоляционная двухслойная подложка — вспененный материал и лавсановая плёнка.

Следующий шаг, кладутся стержневые маты, они фиксируются к утеплителю, затем производится подключение устройство. То есть, устанавливается термодатчик, провода от него и мат подсоединяются к регулятору.

Заливка стержней бетоном или плиточным клеем осуществляется после тестирования системы, слой стяжки делается не более 3 см.

Только после подсыхания раствора можно приступать к монтажу ламината.

Нюансы дальнейшей укладки ламината

Укладка ламината на теплый водяной пол проводится по классической технологии:

• на стяжку или настил укладывается гидроизоляционная пленка внахлест и с заходом на стены;
• поверх пленки крепится подложка;
• монтируется финишное напольное покрытие — ламинат.

В заключение. Теплые водяные полы используются в основном в частных домах и коттеджах (для квартир нужно получить множество разрешений и не факт, что, в конце концов, разрешат). Это позволяет получить очень удобное и комфортное отопление здания. Возможность настилать полы из ламината сверху труб с жидкостным теплоносителем эти возможности расширило. Все работы можно выполнить самостоятельно, сэкономив приличные деньги.

Пошаговая инструкция по укладке системы теплого пола

Рассмотрим процесс монтажа на примере укладки пленочного теплого пола Caleo Line. Также в примере используется 3-миллиметровая отражающая подложка и обычная полиэтиленовая пленка. Мебель в нашем примере выносить было некуда, а потому автору пришлось перетаскивать ее по комнате. Что же, приступим непосредственно к рабочему процессу.

Шаг 1. Автор начал, как уже говорилось выше, с манипуляций с предметами мебели.

Начинать следует с мебели

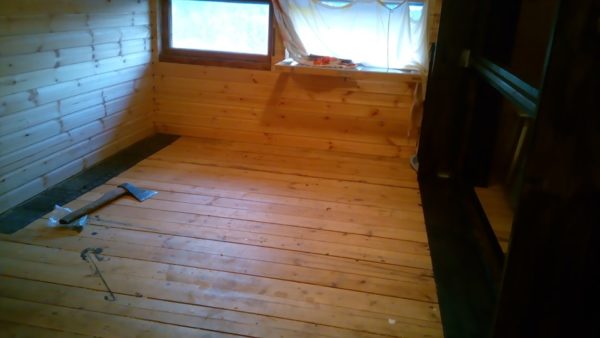

Шаг 2. Затем весь мусор и пыль необходимо было удалить с пола (иначе в дальнейшем они могли продавить пленочные нагревательные элементы). Без пылесоса здесь точно не обойтись.

Пол нужно очистить от мусора

Шаг 3. Все вещи были сдвинуты в одну половину помещения, в то время как работы проводились в другой.

Все вещи сдвинуты в одну половину комнаты

Шаг 4. Далее раскатывались ленты самого пленочного пола. Начинать рекомендуется именно со стороны подключения.

Укладка пленочного теплого пола

Шаг 5. Пленка крепилась к подложке при помощи скотча (использовался обычный армированный). Также на фото можно увидеть уже установленный термодатчик.

Пленка крепится скотчем

Шаг 6. Автору пришлось укрывать пол пленкой по частям, как видно на фото.

Процесс укладки

Шаг 7. Приклеен очередной фрагмент. Нужно стараться, чтобы в работе не повредить инфракрасную пленку.

Нужно не повредить нагревательные элементы

Шаг 8. После завершения укладки пленки проверялась работоспособность системы – последняя на некоторое время подключалась.

Проверка работоспособности системы

Шаг 8. После этого укладывалась полиэтиленовая пленка, которая также крепилась при помощи скотча.

Пол укрывается пленкой

Шаг 9. Далее укладывалось финишное напольное покрытие (в нашем примере – ламинат). Вот уложены первые 4 ряда ламелей.

Началась укладка ламината

Шаг 10. Процесс укладки продолжался и вот мы уже плавно подошли к концу.

Процесс укладки ламината

Шаг 11. Остался последний ряд. Его, как это обычно бывает, пришлось распилить.

Уложен последний ряд

Шаг 12. Этот ряд был самым трудным, пришлось потратить немало времени и сил.

Последний ряд самый трудный

Шаг 13. В итоге вышла небольшая вставка, но ее не было бы, если б площадь помещения была больше минимум на 50 мм.

Возможно, эту вставку делать не пришлось бы

Преимущество системы в том, что пол прогревается равномерно и быстро (за час температура поднялась где-то на 15 градусов, но на улице было тепло). Также тепло идет снизу вверх, то есть нагревается весь объем помещения.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

• длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
• минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Материалы и инструменты

Для создания пирога «теплого пола», начиная от перекрытия и заканчивая напольным покрытием, нужно купить следующие материалы:

• комплект водяного теплого пола под ламинат (котел, коллекторы, электрические насосы);
• трубы вместе со специальным крепежом;
• фитинги для полипропилена или муфту-пресс для металлопластика;
• рулонную гидроизоляцию или мастику (только для бетонных перекрытий);
• утеплитель;
• демпферную ленту;
• армирующую металлическую сетку;
• металлический профиль для маяков;
• цемент М300;
• просеянный речной песок;
• фибру из стекловолокна;
• пластификаторы цементно-песчаного раствора;
• подложку под ламинат;
• рейки или клинья;
• ламинат.

Из инструментов потребуются:

Для подготовительных работ:

• перфоратор;
• нивелир;
• гидроуровень;
• рулетка;
• строительный шнур;
• кельма.

Для укладки труб:

• болгарка или ножовка по металлу;
• гаечный или разводной ключ;
• паяльная машинка (нужна для соединения сшитого полиэтилена).

Для стяжки:

• бетономешалка (берется в аренду);
• ведро;
• правило;
• шлифмашинка (аренда).

Для укладки ламината:

• электролобзик или ручная пила для подрезки ламинированной доски;
• монтировка;
• брусок или специальная металлическая скоба для подбивки ламелей;
• деревянная или из литой резины киянка;
• угольник;
• маркер или строительный карандаш.

Расчет длины труб

Общая протяженность труб рассчитывается путем сложения длины каждого контура. В свою очередь, количество контуров зависит от диаметра трубы. Так, по 16-тимиллимитровой трубе насос любой мощности может прокачать воду на расстояние 80-100 м (зависит от материала труб).

При превышении этого показателя, наступает эффект «запертой петли» — движение жидкости прекращается из-за сопротивления стенок труб. Поэтому в больших по площади помещениях укладывается несколько контуров. Для упрощения расчетов определяется длина трубы для каждого помещения, а затем определяется количество контуров. Вычисление ведется по формуле:

L = S/P*1,05+(K*2), где:

• L — длина трубы в м;
• S — площадь помещения в м2;
• P — шаг укладки в м (оптимальный — 0,2 м);
• K — расстояние до коллектора в м.

Полученная после расчета величина делится на максимально возможную длину контура для каждого вида труб и округляется в большую сторону. Расчет можно провести и упрощенно: площадь помещения умножить на 5 — по СНиП на 1 м2 пола должно лежать 5 м труб.

Топ производителей

При выборе электрического тёплого пола нужно отдавать предпочтение производителям, которые производят продукцию не первый год.

Теплолюкс

Технолюкс — российская компания, производящая   экономичные, эффективные устройства для дополнительного и основного обогрева помещений. Виды моделей различны — кабель, маты, коврики. Они имеют не высокую стоимость и просты в монтаже. Однако, в данных системах быстро выходит из строя терморегулятор.

Unimat

Unimat (Корея) — выпускает инфракрасные стержневые полы с повышенной устойчивостью к влаге. Системы экономичны, цены не высокие, а гарантийный срок 20 лет. Но данное отопление нельзя использовать как основное, при больших минусовых температурах.

Devi

Devi — производитель Дания. Компания производит высококачественную кабельную продукцию по доступной стоимости. Устройства обогрева данного производителя отличаются простым монтажом, они не пересушивают воздух, гарантийный срок более 20 лет. Недостаток — большое энергопотребление.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Caleo

Caleo — инфракрасный пол Южнокорейского производства, предназначен для быстрой укладки «сухим» способом. Обладает хорошей теплоотдачей, укомплектован всеми элементами для монтажа. Единственный минус — хрупкость.

Heat Plus

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Rehau

Rehau (Германия)  — компания выпускает двужильный саморегулирующийся электрический кабель определённой длины. Он имеет повышенное сопротивление и двойное изолирующее покрытие снаружи. Цена на данную продукцию высокая, но она оправдана её качеством.

Решив монтировать не водяной, а электрический тёплый пол под ламинат в своём доме, следует ознакомиться с характеристиками не только каждого бренда отопительной системы, но также с описанием каждой модели ламината. Сравнив все плюсы и минусы, убедившись в сочетании греющего устройства с финишным изделием, вы сможете подобрать подходящую модель для своей квартиры.

Монтаж водяного теплого пола под ламинат

Водяной тёплый пол это самая сложная и трудоёмкая при монтаже система подогрева пола.

Она работает от отопления, и может быть подключена к центральной или автономной отопительной системе. В качестве водонагревательного элемента можно использовать любой газовый или электрический котел.

Установка системы происходит в несколько этапов.

• Выравниваем и очищаем основание пола.
• Предварительно необходимо установить на выровненный пол утеплитель, например, пенополистирол толщиной от двух до десяти сантиметров, чтобы не греть межэтажные перекрытия.
• Затем устанавливается армированная сетка с ячейкой от 100 до 150 миллиметров. Она служит для крепления труб и увеличения прочности будущей стяжки. Можно установить специальный мат для крепления водяного теплого пола. Есть маты, которые могут служить кроме крепления труб, ещё и утеплителем, и гидроизоляцией.
• Следующим слоем устанавливается труба, которая фиксируется пластиковыми хомутами или проволокой. Способ укладки труб может быть по спирали или параллельными линиями.
• Затем необходимо залить все специальной стяжкой толщиной от 3 до 6 сантиметров. В состав жидкой стяжки входит цемент и песок в пропорции 3 к 1.
• В конце необходимо установить полиэтиленовую пленку, на которую в дальнейшем будет установлен ламинат.

Благодаря специальной стяжке, система водяного теплого пола имеет надежную конструкцию, на которую можно очень легко и в короткий срок постелить ламинат.

Данная система отопления проста в эксплуатации и не потребляет электричества.

Подключить его можно к системе центрального отопления, любому газовому или электрическому котлу, что делает всю систему универсальной под любое помещение.

Материалы и инструменты

Для создания пирога «теплого пола», начиная от перекрытия и заканчивая напольным покрытием, нужно купить следующие материалы:

• комплект водяного теплого пола под ламинат (котел, коллекторы, электрические насосы);
• трубы вместе со специальным крепежом;
• фитинги для полипропилена или муфту-пресс для металлопластика;
• рулонную гидроизоляцию или мастику (только для бетонных перекрытий);
• утеплитель;
• демпферную ленту;
• армирующую металлическую сетку;
• металлический профиль для маяков;
• цемент М300;
• просеянный речной песок;
• фибру из стекловолокна;
• пластификаторы цементно-песчаного раствора;
• подложку под ламинат;
• рейки или клинья;
• ламинат.

Из инструментов потребуются:

Для подготовительных работ:

• перфоратор;
• нивелир;
• гидроуровень;
• рулетка;
• строительный шнур;
• кельма.

Для укладки труб:

• болгарка или ножовка по металлу;
• гаечный или разводной ключ;
• паяльная машинка (нужна для соединения сшитого полиэтилена).

Для стяжки:

• бетономешалка (берется в аренду);
• ведро;
• правило;
• шлифмашинка (аренда).

Для укладки ламината:

• электролобзик или ручная пила для подрезки ламинированной доски;
• монтировка;
• брусок или специальная металлическая скоба для подбивки ламелей;
• деревянная или из литой резины киянка;
• угольник;
• маркер или строительный карандаш.

Расчет длины труб

Общая протяженность труб рассчитывается путем сложения длины каждого контура. В свою очередь, количество контуров зависит от диаметра трубы. Так, по 16-тимиллимитровой трубе насос любой мощности может прокачать воду на расстояние 80-100 м (зависит от материала труб).

При превышении этого показателя, наступает эффект «запертой петли» — движение жидкости прекращается из-за сопротивления стенок труб. Поэтому в больших по площади помещениях укладывается несколько контуров. Для упрощения расчетов определяется длина трубы для каждого помещения, а затем определяется количество контуров. Вычисление ведется по формуле:

L = S/P*1,05+(K*2), где:

• L — длина трубы в м;
• S — площадь помещения в м2;
• P — шаг укладки в м (оптимальный — 0,2 м);
• K — расстояние до коллектора в м.

Полученная после расчета величина делится на максимально возможную длину контура для каждого вида труб и округляется в большую сторону. Расчет можно провести и упрощенно: площадь помещения умножить на 5 — по СНиП на 1 м2 пола должно лежать 5 м труб.

Инфракрасный теплый пол и способы установки под ламинат

Вообще-то слово «инфракрасный» применительно к карбоновым полам – рекламный трюк производителей.

«Инфракрасное» или «тепловое» – это излучение просто с определённой длиной волны, от 0,74 мкм до 1000 мкм.

Тепло излучают любые нагретые тела, и если говорить о поле, то человека касается только излучение с его поверхности независимо от того, каким способом он нагрет.

Никакого особого излучения, пробивающего напольные покрытия, карбон не даст, и каких-то специальных полов для ламината пока нет.

Однако есть плёночные карбоновые полы с небольшой и средней мощностью, которые именно в силу этого показателя хорошо подходят для ламината

Действительный плюс «инфракрасных» полов – невысокая цена и лёгкость монтажа.

Но прежде чем купить такой пол, нужно внимательно изучить его на предмет надёжности – тоководы и нагреватели в нём должны быть очень аккуратно изолированы, а плёнка отнесена к высокому классу пожаробезопасности.
