Как правильно стелить водяной теплый пол
Организация системы водяного обогрева пола начинается с подготовки проекта, проведения соответствующих расчетов. Так, перед монтажом необходимо рассчитать длину водяного контура, диаметр труб. Сделать это можно с помощью строительного калькулятора. Кроме того, необходимо учитывать теплопотери помещение.
Установить водяной контур можно с применением в качестве основания и распределительного слоя бетонно-цементной стяжки, теплоизоляционных полистирольных плит, древесных плит (досок, фанеры, МДФ). Наиболее доступным считается первый способ, наиболее простым – второй.
Чтобы выполнить монтаж водяного контура правильно, необходимо следовать таким рекомендациям:
- Перед монтажом основание необходимо тщательно подготовить (очистить от мусора, выровнять, заделать трещины). При этом, основание необходимо застелить гидроизоляцией.
- Длину контура необходимо подбирать в соответствии с диаметром труб. Мастера считают оптимальной длину в 50-60 см при диаметре трубы в 20 мм.
- Между трубами необходимо соблюдать шаг, равный 15-30 см. Для областей с высокими теплопотерями шаг можно сокращать до 10 см.
- Укладывать трубы необходимо от внешних, более холодных стен “змейкой”.
- Планки для крепления труб необходимо размещать перпендикулярно стене с распределительным коллектором. При этом, между планками необходимо соблюдать дистанцию в 50-70 см.
Распределительный коллектор, при монтаже системы, устанавливают до прокладки трубопровода. Перед заливкой бетона систему соединяют с коллектором и проверяют высоким давлением.
Характеристики
На первом этапе необходимо убедиться, что схема отопления не будет негативным образом воздействовать на материал покрытия. Для этого следует рассчитать температурный режим работы системы и сопоставить полученные данные с ограничениями по эксплуатации от производителя.
Прежде всего это касается степени температурного воздействия. В большинстве случаев нагрев эластичного материала не должен превышать +28°С, а также устойчивости окраски — материал должен сохранять свой цвет и не выцветать и стойкости к тепловой деформации. Исключения составляют модели, рассчитанные на эксплуатацию в системах теплого пола, установленного на деревянную поверхность. Также следует учитывать такие факторы:
- Технология монтажа. После установки обогрева не должно появиться негативное влияние на черновую поверхность. Дерево со временем может рассохнуться, изменить свою форму и геометрические размеры. В итоге это отразится на уровне декоративной основы;
- Защита линолеума от прямого контакта с нагревательными элементами. В особенности это касается моделей с подложкой из искусственного материала. В случае превышения температурного режима она может деформироваться, что вызовет изменение формы;
- Возможность проведения ремонтных работ. Не рекомендуется монтаж линолеума на клеевой основе. В процессе эксплуатации отопления могут возникнуть неисправности, для устранения которых потребуется временно демонтировать декоративное покрытие с деревянного пола. При этом оно не должно пострадать.
Также некоторые виды декора при длительном температурном воздействии могут выделять неприятный запах. Поэтому следует правильно подобрать модель, учитывая свойства материала изготовления.
На заметку
Обязательным условием является возможность быстрого изменения температуры теплого пола. Желательно, чтобы это происходило в автоматическом режиме, дабы при превышении степени нагрева не пострадало декоративное покрытие.
Приведем в качестве примера несколько вариантов покрытия, которые можно использовать для укладки на теплый пол:
- многослойный из поливинилхлорида. Его можно использовать практически с любой системой обогрева полов. Огромный выбор расцветок позволяет подобрать подходящий к интерьеру помещения.
- гетерогенный. Он оснащен подложкой из вспененного материала. Обладает замечательным свойством, его основа и лицевая часть из-за равенства коэффициентов одинаково расширяются под воздействием высокой температуры.
Классификация линолеума
Главная задача пола — сохранить функциональное назначение помещения
В первую очередь обратим внимание на классификацию линолеума по задачам, которые он призван выполнять
Выделяют три группы напольного покрытия:
- бытовой — для эксплуатации жилых помещений, с относительно небольшим потоком людей и незначительной нагрузкой;
- полукоммерческий — предназначен для использования в коммерческих помещениях, где уровень нагрузки определяется как «средний»;
- коммерческий — отвечает задачам общественных зданий и обладает значительной толщиной и прочностью.
Выделяют три типа линолеума, и для жилых помещений, как правило, используют бытовой линолеум
Важная характеристика — химический состав, структура линолеума.
По составным компонентам различают пять видов линолеума.
| Вид | Описание |
|---|---|
Натуральный линолеум | Натуральный материал изготовлен из древесной муки, известняка, коры пробкового дерева. Скрепляют состав льняное масло, смола сосны. В производстве линолеума используют красители натурального происхождения. Органические компоненты обеспечивают экологичность материала, отсутствие токсического воздействия на организм человека и домашних животных в процессе эксплуатации. Производители отмечают антибактериальные свойства покрытия за счет входящего в состав льняного масла. Привлекает потребителей и безопасность использования натурального продукта — антистатические свойства и высокая огнестойкость. Износостойкость и индифферентность к воздействию химических веществ обеспечивают долговечность его эксплуатации. Среди недостатков — хрупкость при транспортировке, требование ровного чернового пола, относительно низкая устойчивость к повышенной влажности, высокая стоимость. Натуральный материал окрашен в однотонные цвета. |
ПВХ-линолеум | ПВХ-линолеум по структуре может отличаться основой: тканевой, вспененной, нетканой. Такой линолеум может быть изготовлен и без основы. Производители предлагают материалы, состоящие из 1-5 слоев. Недостатки изделия: деформируется от перепадов температуры, издает резкий неприятный запах, не отличается стойкостью к химическим веществам. ПВХ-линолеум не безопасен с точки зрения пожарных требований. При возгорании материал легко воспламеняется и активно поддерживает горение. Специалисты не советуют использовать такой материал для монтажа «теплого пола». При высоких температурных значениях он может выделять токсичные вещества. |
Глифталевый (алкидный) линолеум | Изготовлен из алкидных смол, пигментов и наполнителей. Процесс производства включает использование натуральных масел (льняное, хлопковое, подсолнечное и другие). Это повышает конечную стоимость продукции и ограничивает предложения на рынке строительных товаров. Продукция относится к покрытиям с тканевой основой. Она отличается хорошей теплоизоляцией, созданием акустического комфорта. Технология изготовления алкидного линолеума дает возможность получать материалы разного цвета, рисунка. В процессе эксплуатации может деформироваться по длине и ширине, давать трещины, изломы. Плохо реагирует на перепады температуры, что объясняет повышенную хрупкость при транспортировке в холодное время года. |
Резиновый линолеум | В основе резинового линолеума — каучук. Продукцию производят из вторичного сырья. Покрытие состоит из двух слоев и отличается пластичностью и водостойкостью. Преимуществом перед другими видами линолеума является противоскользящий эффект. Свойства материала используют в отделке общественных помещений, зданиях спортивного и даже медицинского назначения. Широкое применение возможно благодаря антистатичности, устойчивости к низким температурам, минимальной степени скольжения. |
Коллоксилиновый линолеум (нитролинолеум) | Коллоксилиновый линолеум является однослойным. Он изготавливается на основе технической нитроцеллюлозы. Небольшая толщина материала объясняет плюсы и минусы его эксплуатации. Тонкость линолеума обеспечивает его пластичность, гибкость, малый вес. Однако это же приводит к низкой тепло- и звукоизоляции. Монтаж такого линолеума возможен только на идеальный черновой пол и включает этап наклеивания материала на основу. Покрытие отличается повышенной воспламеняемостью, чувствительностью к кислотной среде. |
Потребители отмечают устойчивость материала к воздействию солнечного света и приятный блеск.
Как видно, каждая продукция имеет ряд важных характеристик. Выбор необходимо производить, внимательно изучив предложения строительного рынка.
Подготовка напольного покрытия, расчет материалов и комплектующих
Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.
Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.
Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.
Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.
Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.
Монтаж теплого пола Caleo под ламинат и линолеум
Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.
Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.
Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.
Особенности монтажа
Монтаж ИК пленочных полов в каркасном доме и деревянном строении мало чем отличается от установки в других помещениях. Пленку можно монтировать на любое основание пола: фанеру, ДСП, ОСП, ДВП, черновой деревянный пол, старое покрытие
Важно проследить за тем, чтобы основание, не которое будет укладываться пленка, было ровным и сухим
Этапы монтажа:
- Укладка теплоизоляции
Перед монтажом ИК-пленки необходимо сделать укладку теплоизоляции. Для этого можно использовать фольгированную теплоизоляцию 4 мм и закрепить ее локально скотчем, чтобы она не сдвигалась. Можно использовать фольгированную теплоизоляцию на самоклеящейся основе. Изоляция должна быть с лавсановым покрытием, поскольку она не проводит электрический ток. После того, как изоляция будет уложена, нужно проклеить стыки обычным скотчем.
- Разметка обогреваемой площади
С помощью маркера отметить места, где будет располагаться пленка. При расчете необходимого количества пленки нужно учитывать, что ее можно разрезать. При раскручивании рулона можно заметить места для разреза. Они находятся на расстоянии 25 см друг от друга. Разрезать части рулона можно обычными канцелярскими ножницами, строго следуя пунктирным линиям на полотне.
- Укладка и подключение ИК-плёнки
При монтаже следить за тем, чтобы слои пленки не накладывались друг на друга. После укладки пленка подключается к терморегулятору с помощью медных проводов. Если планируется отопление помещения большой площади, устанавливаются сразу несколько терморегуляторов. Кабель питания, в отличие от самой пленки, может перегреться и привести к возгоранию. Поэтому по деревянному основанию его проводят в специальной металлической гофре.
Более подробно узнать, как происходит монтаж и подключение пленочного пола можно узнать из этого видео.

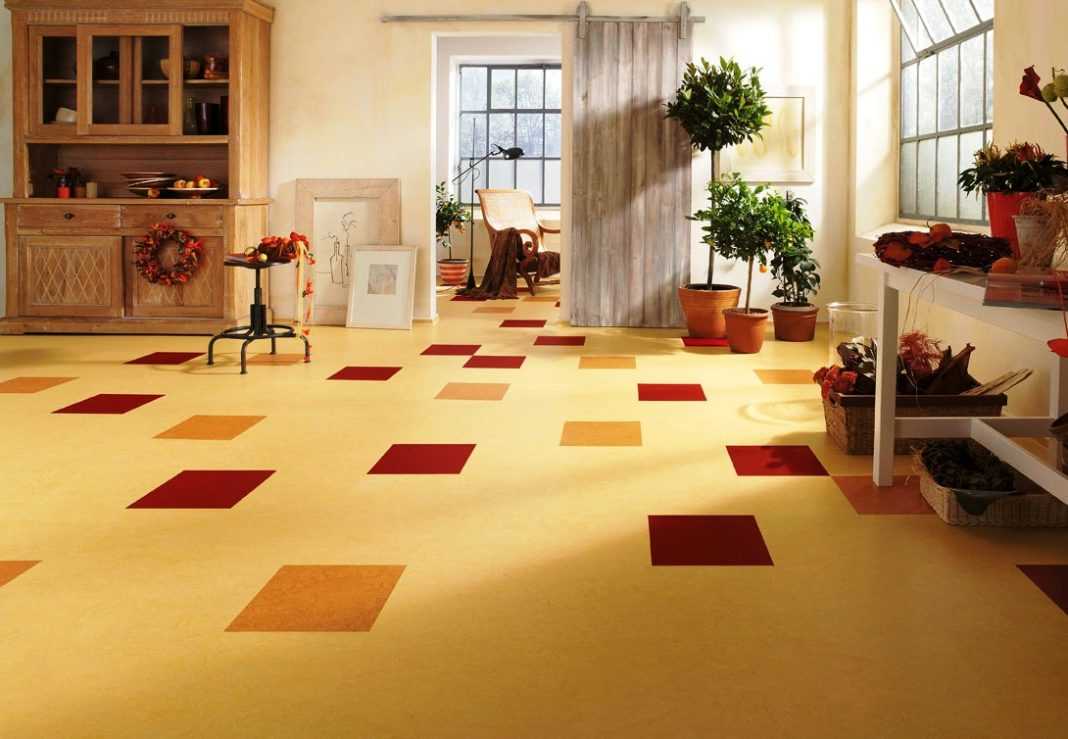

Выбираем линолеум
Номенклатура линолеума на рынке постоянно растет и, как правило, новые предложения имеют улучшенные характеристики, поэтому особо выделить тот или иной вариант становится труднее. Сначала необходимо подобрать материал покрытия исходя из параметров температурного режима нагрева. Не все типы рассчитаны на периодическое повышение температуры.
Совет
При выборе материала нужно обязательно проверить наличие с обратной стороны полотна специальной маркировки, свидетельствующей о допустимости установки теплого пола под линолеум.
Установка теплого пола под линолеум может выполняться только в том случае, если на этикетке есть соответствующие обозначения.
К ним относятся многослойные модели, в которых декоративный внешний слой защищен термоустойчивым материалом:
- Релин – состоит из нескольких видов резиносодержащих компонентов.
- Звукоизоляционный. Подложка изготавливается из вспененного полиэтилена, температура деформации которого не ниже 80°С.
- Покрытие состоит из ПВХ.
На заметку
Главным критерием выбора должен быть температурный режим работы нагревательной системы. Обычно он составляет до 30°С на поверхности пола. При наличии основной системы отопления и хорошей теплоизоляции это соответствует максимальной теплоотдаче нагревательных элементов до 150 Вт/м².
Под системы обогрева больше подойдут покрытия без специальной шумо- и теплоизоляции, поскольку их наличие будет препятствовать правильной теплопередаче.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Укладка линолеума на теплый пол
Монтаж начинается с устранения всех имеющихся уклонов и неровностей, после чего нужно сделать выравнивающую стяжку. После этого на пол выкладывается жесткое покрытие – можно выбрать фанеру, ДСП или ГВЛ. На всей поверхности пола размещается теплоотражающий материал который можно скрепить малярным скотчем
Далее производится укладка и монтаж нагревательных элементов системы, при этом важно укладывать теплоизоляцию на предварительно выровненный пол
Так как линолеум считается одним из наиболее тонких напольных покрытий, с целью защиты теплого пола от случайных повреждений на него ложатся листы фанеры. Перед тем как приступить к укладке линолеума, необходимо включить обогревательную систему для ровного распределения покрытия. После этого:
- Линолеум раскатывается по полу комнаты, а излишки срезаются ножом;
- Раскроенное покрытие несколько часов прогревается и лежит в покое;
- Просчитывается небольшой запас с учетом расправления покрытия;
- Делается шов в 1-1,5 см от стены;
- Наизнанку наносится клей, а полотна плотно сдвигаются;
- Остатки клея удаляются с помощью влажной тряпки.
Читать также: Опрессовка теплого пола: проверка и первый запуск
Этапы и технология монтажа
Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.
Подготовительные мероприятия
Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.
В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.
Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.
Алгоритм установки системы

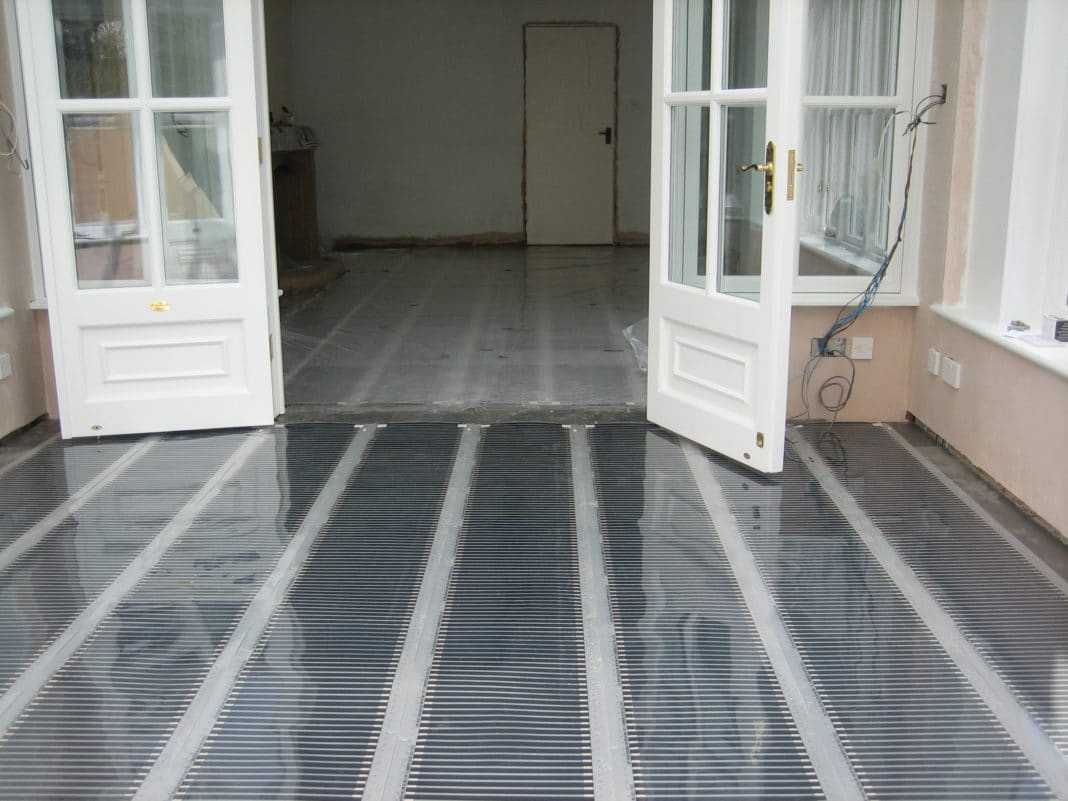

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

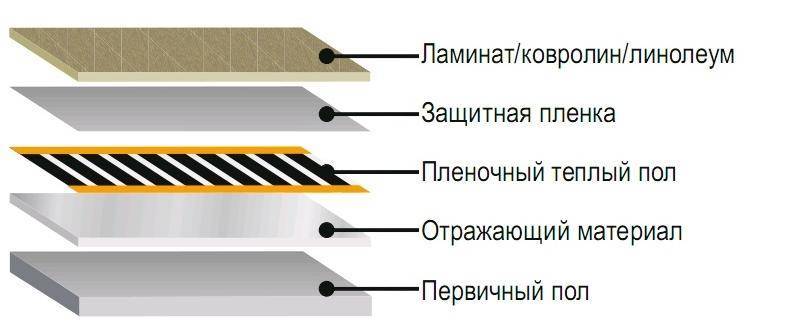

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.
Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.
Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.
Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.
Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.
Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.
На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.
Укладка декоративного напольного покрытия
Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем
Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели
На пленочный теплый пол необходимо уложить полиэтелен
Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.
Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.
Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

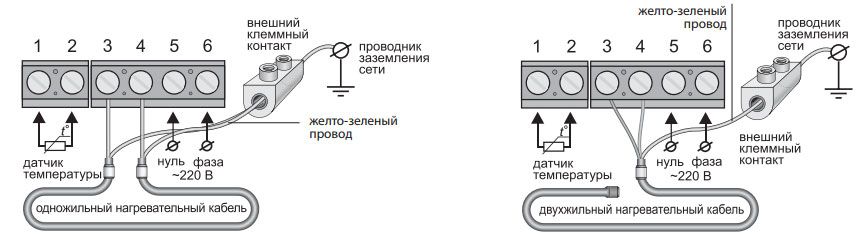

Подключение и настройка терморегуляторов
Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.
С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.
Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.
Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.
При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.
Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.
Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.
Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.
Однако при этом есть один очень важный нюанс.
На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.
То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.
При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.
Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.
Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.
Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.
Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.
Выбор подходящей марки линолеума под пленочный пол
Считается, что линолеум представляет собой синтетическое покрытие для пола, в процессе нагрева выделяющее вещества, вредящие здоровью человека. Еще один упрек в сторону этого покрытия – плохая способность переносить нагрев. От высоких температур линолеум способен сильно деформироваться. Да и изначально покрытие создавалось не для передачи тепла, а для защиты о холода, проникающего снизу.
Но никто не поспорит, что линолеум отличается приемлемыми ценами и простотой монтажа, и эти позиции придаю ему особую популярность.
Новые технологии дали возможность изготовителям разработать новые виды этого покрытия. В их число входят и те, что отлично передают тепло, противостоят воздействию умеренного нагрева, не выделяют вредных испарений.
Выделяют пять основных видов материала:
- алкидный (грифталевый),
- коллоксилиновый,
- резиновый,
- ПВХ,
- натуральный.
Сразу необходимо отметить, что материалы трех первых групп для эксплуатации с теплыми полами однозначно не подходят. Каждый из видов плохо реагирует на прогрев, а резиновый линолеум для укладки в жилые помещения вообще не используется.
Наибольшей популярностью пользуется линолеум ПВХ. Он имеет много дизайнерских решений и различается по толщине, относительно безопасен, стоит приемлемо. Новое покрытие после укладки источает характерные запахи, которые вскоре выветриваются. Такой линолеум не считается опасным, используется в помещениях, предназначенных для проживания людей. Если вы решили приобрести именно этот вариант, внимательно изучите его маркировку. Как правило, производитель делает соответствующую отметку, что под такой линолеум разрешается монтировать теплый пол.
Натуральный материал — передовая версия рынка напольных покрытий. В составе такого линолеума содержатся компоненты естественного происхождения – кора пробкового дерева, смола сосны, масло льняное, красители натуральные, известняк порошкообразный.
Во время нагрева такой линолеум опасных веществ не выделяет, но отличается чувствительностью к высокому температурному режиму, поэтому эксплуатировать его в тандеме с теплым полом следует весьма аккуратно. Кстати, данная рекомендация относится и к линолеуму ПВХ.
Натуральный линолеум
Стоимость такого натурального покрытия достаточно высокая, но устойчивость его к износу компенсирует данный недостаток полностью. Оттенок материал не меняет, отлично противостоит возгоранию.
Определяясь с таким видом покрытия, рекомендуется уделить внимание его толщине. Чрезмерно тонкий линолеум подчеркнет каждую неровность основы, а более толстый понизит эффективность обогрева
Монтаж подложки своими руками
Перед укладкой подложки на бетонную, цементную или каменную основу уложите пароизоляционную или полиэтиленовую плёнку, толщиной 0,2мм полосами, внахлёст друг на друга (25 см). Плёнка должна находить на стену на высоту 1,5-2 см.
Если укладываете на деревянную поверхность, плёнка не нужна.Плиты подложки укладывайте в том же направлении, что и панели ламината или паркетной доски в шахматном порядке. Стыки проклейте строительным скотчем. Плиты и рулоны подложки укладывайте встык. Они не должны находить друг на друга.
Соедините их клеящей лентой.Вдоль стен оставьте деформационные швы.Если одна из поверхностей плиты рифлёная, укладывайте ею вниз.Если одна из поверхностей рулона с алюминиевым слоем, укладывайте алюминиевой фольгой вверх. Это предотвращает её повреждение на острых неровных точках бетонного пола. Все плиты плотно соедините друг с другом клеящей алюминиевой лентой.Укладывайте подложку без приклеивания к основанию.
Существуют 2 подхода:
Основанием под панели является подложка, укладываемая на бетонный пол, в котором размещено отопление пола. В таком случае следует применять тонкую подложку 2 — 3 мм так, чтобы не слишком изолировать отопление пола от помещения, которое оно должно отапливать.
Основание, как экран калорифера, а по сути дела под ним.
Подложка укладывается тогда непосредственно не под панель ламината, а под трубопроводы отопления пола. Чем больше его изоляционная способность, тем лучше (так, чтобы как можно больше тепла отражалось от основания вверх и шло в помещение, которое должно отапливаться). В этом варианте лучше всего применять подложку с алюминиевым слоем.
После того, как Вы правильно постелили подложку, можете приступать к укладке напольных покрытий своими руками.
Линолеум на теплый пол
В качестве покрытия для теплого пола линолеум не слишком популярен. Виной тому стойкое мнение потребителей, что при нагревании он выделяет вредные вещества – фенол, толуол, винилхлорид и т. д.
Такое развитие событий вполне возможно, но только при определенных факторах.
Например, при использовании неподходящей марки линолеума или при несоблюдении рекомендованных производителем температурных режимов.
Если же подойти к проблеме выбора с умом, то линолеум для теплого пола может стать столь же удачным приобретением, как и «традиционные» плитка или паркет.
Виды
Все пленочные ИК-полы устроены практически одинаково. По принципу работы они тоже идентичны. Но для разных помещений и условий эксплуатации подбираются разные варианты изделий. В зависимости от максимальной температуры нагрева они бывают:
- Высокотемпературные. Укладываются под плитку. Максимальная температура нагрева – 50°С. Их нельзя применять для напольных покрытий, уязвимых действию высоких температур, например, для линолеума или ламината.
- Низкотемпературные. Данные модели хорошо подходят под линолеум и ламинат. Они способны прогреваться не более чем до 27°С.
- Универсальные. Совместимы с любым видом напольного покрытия.
Мощность – еще один параметр, который важен при выборе устройства. По мощности ИК пленочный пол может быть нескольких видов:
- Слабой мощности – 130-160 Вт/м2. Применяется для обогрева помещений с небольшой площадью. Хорошо сочетается с легкими напольными покрытиями.
- Средней мощности – 170-220 Вт/м2. Подходят для таких напольных покрытий, как керамогранит и кафеля. Монтируется в более просторных помещениях.
- Высокой мощности – более 220 Вт/м2. Используется для обогрева пола в банях и саунах, а также в производственных помещениях, мастерских.
