Турники в дверной проем
Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали
И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны. Турники в дверные проемы промышленного производства
Турники в дверные проемы промышленного производства
Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.
Неудачные способы крепления турника к стенам и потолку
Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.
Надежные крепления домашних турников в проемах
Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:
- От конца удлиненной прорези до края грифа – от 30 мм;
- Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
- Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.
Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.
Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.
И детям!
Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.
Детский турник — шведская стенка в проеме двери
Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.
О рукоятках
Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.
Виды и особенности турников
Спортивные конструкции, предназначенные для улицы, разнообразны и обеспечивают выполнение упражнений для поддержания физической формы. На территории загородного дома можно сделать своими руками удобный турник, который подойдёт взрослым и детям. При этом нет необходимости сооружать полноценную спортивную площадку, так как существуют универсальные виды конструкций. Особенность такого подхода заключается в отсутствии больших финансовых затрат на приобретение комплекса готовых спортивных сооружений.
Турник не занимает много места и удобен в эксплуатации
С брусьями
Спортивная конструкция с брусьями представляет собой две вертикальные стойки, на торцах которых расположена горизонтальная планка. Две таких конструкции устанавливаются параллельно друг другу и имеют высоту около 2 м. Параметры турника при самостоятельном изготовлении определяются в зависимости от роста пользователей.
Брусья могут быть отдельным турником или же скрепленным с другим
Брусья могут быть высотой чуть больше роста пользователя или же примерно до уровня груди. Определённый параметр зависит от упражнений, которые будут выполняться на конструкции. В любом случае концы верхних перекладин выдаются в стороны, то есть длина элементов больше, чем ширина между опорными стойками. Это обеспечивает удобство в процессе спортивных занятий.
Перекладины
Классическая перекладина — две опорные стойки, на концах которых вверху закреплена планка. Турник удобен для подтягиваний и прост в изготовлении. Высота изделия должна быть больше роста пользователя примерно на 0,7 м.
Несколько совмещенных перекладин функциональны для спортивных занятий
Обычная перекладина имеет устойчивые опоры, а верхняя планка более тонкая, чем стойки. Это необходимо для удобной эксплуатации сооружения. Перекладины часто совмещены с другими вариантами спортивных конструкций, но при этом их легко сделать своими руками.
Перекладина с кольцами или канатом
Обычную перекладину можно сделать более функциональной, если дополнить её гимнастическими кольцами или канатом. Такие элементы можно приобрести в спортивном магазине, а перекладину сделать своими руками. В результате этого стоимость турника будет минимальна, а его функциональность будет высокой.
Кольца или канал для перекладины могут быть съёмными
Съёмные кольца делают турник практичным, а длина колец подбирается в зависимости от роста пользователя. Верёвочная лестница, прикреплённая к перекладине, будет удобна для детей.
Шведская стенка
Перекладины и брусья часто сочетаются со шведской стенкой, представляющей собой лестницу. Самостоятельное изготовление конструкции отличается трудоёмкостью и сложностью. Готовый элемент можно приобрести в крупных спортивных магазинах.
Брусья часто дополняют шведскую стенку
На загородном участке шведская стенка может быть установлена около стены дома или же просто на выделенной площадке для занятий
Шведская стенка может быть изготовлена из дерева или металла, но в любом случае важно определить параметры сооружения, например, расстояние между перекладинами, ширину и высоту
Польза турников
Спортивные комплексы разнообразны, но всегда приносят большую пользу для физического здоровья человека. Детские или взрослые турники позволяют выполнять различные упражнения, которые подбирают в зависимости от необходимого результата. При этом турник должен обладать оптимальными параметрами для комфортных занятий спортом.
Турник, установленный на улице, позволяет решить следующие задачи:
- расслабление позвоночника обеспечивает простое висение на перекладине, высота которой больше роста пользователя. При этом мышцы спины расслаблены, а такие упражнения рекомендованы после длительной работы за компьютером;
- корректировка осанки у детей или подростков возможна с помощью упражнений на перекладине, брусьях или шведской стенке. Взрослым турники позволяют сохранить физическую форму;
- турник на даче или в частном доме нередко служит местом для просушки одеял, выбивания ковров. Поэтому спортивный тренажёр удобен и в бытовых целях;
- наличие перекладин позволяет привить детям любовь к физическим упражнениям и здоровому образу жизни. Взрослые могут легко поднять себе настроение пятиминутной зарядкой.
Функции турника могут быть различными, но основное его назначение заключается в выполнении упражнений для поддержания формы и здоровья. Это необходимо взрослым и детям, а спортивная конструкция должна быть безопасной.
Виды турников
Их разделяют на две большие группы: уличные и для домашнего использования.
Для дома
Если необходим турник в квартиру (комнату), можно выбрать из:
- Настенных. Монтируют на «чистых» участках стен. Конструкцию составляет опорная часть и перекладина. Также настенные могут фиксироваться над дверными проемами.
- Угловых. Такие турники крепят к двум смежным стенам с образованием уголка. Изделия данного типа хорошо держатся.
- Раздвижных. Их также привинчивают к проемам. Своими руками такие снаряды сделать очень сложно. Есть и еще один недостаток – некачественный турник не выдержит больших нагрузок. Сильная сторона – быстрота монтажа и демонтажа.
- Навесных междустенных. Должны располагаться на небольшом расстоянии (до 1,5 метра).
- Съемных междустенных. Саму перекладину не монтируют к стенам. Внутрь врезают пазы, а в них вставляется перекладина. По окончанию занятий турник отсоединяют, пазы останутся.
- Навесных для шведских стенок (если планируется установка).
- Потолочных. Крепят к потолкам.
Для улицы
На улице можно соорудить:
- Перекладины между деревьями (если на участке есть толстые деревья, расстояние между ними не должно превышать 2,5 метра).
- П-образные отдельно стоящие турники.
Ошибки
Путем проб и ошибок достигается нужный результат. И если учесть ошибки других людей, можно избежать их в будущем.
Не допускается:
- Использовать некачественные материалы (трубы, перекладины, болты, гайки).
- Пренебрежение правилами безопасности (все болты, гайки, дюбеля должны быть надежно зафиксированы и прикручены, их разбалтывание грозит увечьями для пользователя).
- Некачественная сварка швов (может начаться процесс коррозии, что грозит разрушением металла).
- Использование непрочных стен в качестве основы (устанавливать турники необходимо на капитальные стены).
- Неправильные расчеты по весу и росту. Необходимо помнить о том, что вес занимающегося увеличивается в несколько раз при занятиях спортом. Что касается роста, то слишком низкий или высокий турник может некачественно сказаться на тренировках.
Источники
- https://maja-dacha.ru/kak-sdelat-turnik-na-ulitse-svoimi-rukami/
- https://grounde.ru/kak-sdelat-turnik-na-ulice-svoimi-rukami.html
- https://sazhaemvsadu.ru/kak-sdelat-turnik-na-ulitse-svoimi-rukami/
- https://FB.ru/article/343825/sportivnyiy-turnik-razmeryi-cherteji-vidyi-izgotovlenie-i-ustanovka
- https://stroy-podskazka.ru/turniki/svoimi-rukami/
- https://nedvigdom.ru/sdelat-turnik-svoimi-rukami/
- https://Proekt-sam.ru/landshaftniy-dizain/ulichniy-turnik-dlya-dachi.html
- https://stroychik.ru/raznoe/turnik-svoimi-rukami
- https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
- https://legkovmeste.ru/stroitelstvo-i-remont/kak-sdelat-turnik-na-ulitse-svoimi-rukami.html
- https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
Плюсы и минусы такого турника
Как и у всякого спортивного снаряжения, у этого комплексного инвентаря имеются плюсы и минусы. Их также стоит учитывать, выбирая турник.
Положительные стороны:
- конструкция сама по себе весьма компактна, много места занимать не будет;
- снаряд способен выдерживать вес приблизительно до 200 килограммов;
- модель, сделанная собственными руками, – самая бюджетная, в сравнении с готовым снаряжением в магазинах;
- изготовление из подручных материалов обойдется в пределах 1 тыс. руб.
Отрицательные стороны:
- Для сборки и установки тренажера требуются специальные навыки. Как минимум – умение обращаться со сварочным аппаратом.
- Поскольку турник прилегает очень близко к стенке, отдельные подходы делать неудобно или даже невозможно.

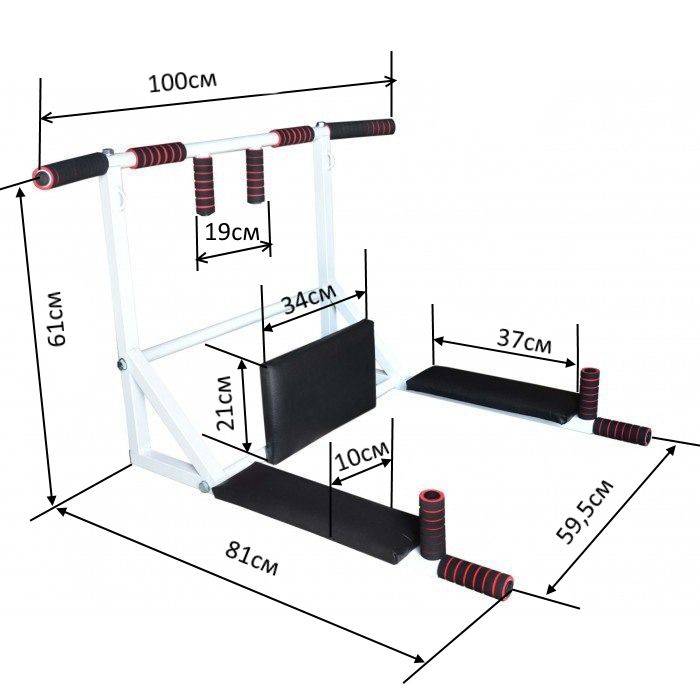

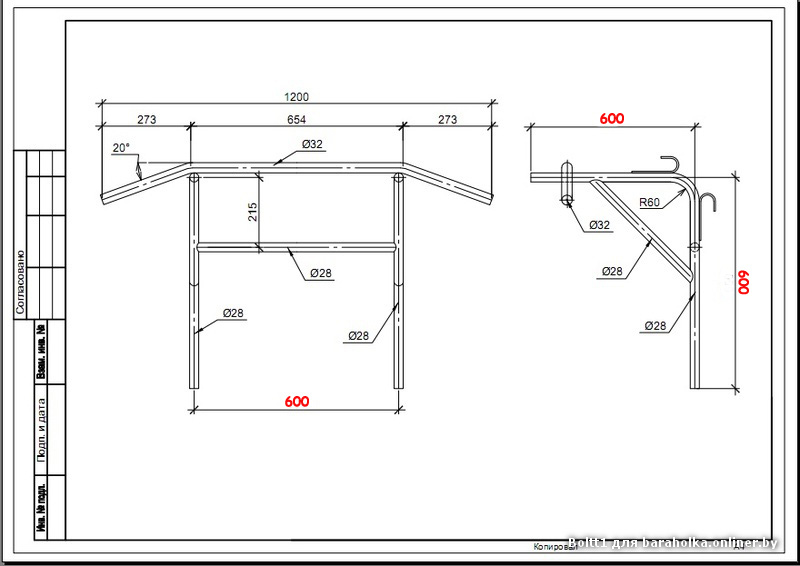

Сама по себе общая конструкция обладает Г-образной формой. Стандартно на одном конце закреплена перекладина с дополнительными рукоятями под узкий захват, а второй – это брусья. При желании к ним можно приделать еще пару рукояток не больше 20 сантиметров длиной.
Как сделать турник для квартиры своими руками — фотоотчет
Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.
Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.
Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров
На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.
Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.
Чтобы расстояние между стойками было одинаковым, используем рейки
Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.
Оформление примыкания круглой и прямоугольной трубы
Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.
Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.
Добавляем «держалки» для узкого хвата, сгибаем и можно красить
На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.
Крюки для навешивания турника тоже сделали своими руками
Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.
Перед тем как сделать турник, определитесь с местом где его будете вешать
Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.
Делаем подушки под плечи
По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.
Добавлена перекладина
Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.
Источники
- https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
- https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
- https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
- https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
- https://vopros-remont.ru/obshhie-voprosy/turnik/
- http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
- https://stroychik.ru/raznoe/turnik-svoimi-rukami
- https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
- http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
- http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
- https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami
Для чего нужен турник на даче?
Стандартный турник является спортивным снарядом, который может иметь различное количество перекладин. Он может дополнятся вспомогательными конструкциями, такими как: лестница, брусья и т.п. Конструкция, включающая в себя, несколько перекладин является цельной. Это означает, что все они объединены между собой стойками. Перекладины принято располагать на разных уровнях.
Обратите внимание! При выборе высоты стоек рекомендуется ориентироваться на рост членов семьи. Многоуровневый турник – лучшее решение для семьи, в которой есть дети. В таком случае самая низкая перекладина будет предназначаться для ребенка
В таком случае самая низкая перекладина будет предназначаться для ребенка.
Лестница, являющаяся дополнительным элементом конструкции, может располагаться как в вертикальной, так и в горизонтальной плоскости. При желании можно сделать не только брусья, но и установить другие дополнения для занятий спортом. Например, если в семье есть дети, то тогда турник можно дополнить канатом, баскетбольным кольцом или небольшой боксерской грушей.
Уличный спортивный комплекс
Наличие турника во дворе имеет множество преимуществ. Основным из них является доступность сооружения, которое располагается в непосредственной близости от частного дома или дачи. Наличие турника способствует поддержанию хорошей физической формы. Упражнения на турнике помогают снять усталость и напряжение, улучшить общее физическое состояние и здоровье. Для ребенка наличие этого спортивного снаряда также является плюсом. Занятие на турнике позволяют подкорректировать осанку и укрепить кости позвоночника.
Как сделать П-образный турник с опорами из бруса
В этом случае потребуется массивный брус, бревно или доска для стоек и планка круглого сечения для перекладины. В качестве последней лучше использовать не только что срезанные и оструганные ветки подходящего размера, а качественное покупное дерево, прошедшее камерную сушку, причем твердых пород – дуб, бук, вяз, орех. Заменить такую перекладину можно металлической трубой.
Необходимые материалы для турника с приведенной выше схемы:
- брус 100х100 мм или кругляк диаметром 100…120 мм;
- кругляк или труба диаметром 30…35 мм с длиной 1,2 м и более;
- цементный раствор с добавлением шлака или щебня для бетонирования опор;
- скобы или фиксаторы для крепления перекладины.
Дополнительно можно выполнить раскосы для усиления конструкции.
Важно: если расстояние между опорами перекладины составляет более 1,2 м, использовать деревянную планку не стоит, слишком велик риск ее повреждения при неравномерных нагрузках!
Выполнение работ:
подготовить ямы для установки столбов. Заглубление должно быть не менее 0,5 м, при увеличении веса/роста пользователя необходимо увеличивать и заглубление. Так, для турника с высотой перекладины 2,2 м и выше лучше заглубить столбы на 0,7…0,8 м
Обратите внимание, глубина скважины под стойку должна быть на 10…15 см больше, чем планируемое заглубление;
на дне ямы устроить подушку из смеси песка и щебня, чистого песка или щебня, бутового камня и других подобных материалов толщиной 10…15 см. Желательно выполнить трамбовку; стойки, обрезанные до нужной высоты, обернуть в нижней части гидроизолирующим материалом (рубероид) по битумной обмазке и установить по уровню в ямы
Чтобы столбы не покосились, подпереть их временными укосинами;
забетонировать стойки и дождаться набора бетоном прочности не менее 50% (3…7 дней в зависимости от погоды); установить горизонтально перекладину. Способ крепления может быть любым – от укладки кругляка в вырубленные пазы с последующей обвязкой канатом до скоб. Если в качестве стоек использовались стволы деревьев, логично подобрать участки с естественной развилкой.
При наличии деревьев, которые не жаль портить креплением скоб, можно использовать вариант с одной стойкой или креплением перекладины на двух расположенных рядом стволах. В последнем случае обязательное условие – расстояние между стволами 1,2…1,8 м.
П-образная конструкция может оказаться недостаточно устойчивой, поэтому некоторые мастера предпочитают А-образные опоры.
Данная конструкция – основа для качелей, поэтому в перекрестье А-образных стоек уложен брус. Но с тем же успехом можно уложить круглую перекладину, закрепив ее обвязкой, скобами или саморезами.
Еще один способ увеличить устойчивость – добавить к турнику брусья или второй турник с большей или меньшей высотой перекладины.
В представленном варианте стойки сделаны из сдвоенной доски 100х25 мм, для перекладин использованы металлические трубы, а их крепление выполнено путем прорезания отверстий в стойках.
Размеры турника из нескольких частей можно найти на одном из представленных ниже чертежей.
Выбор места под установку
Перед тем как создавать чертёж будущего сооружения, необходимо определиться с выбором места под данную конструкцию. Здесь мы рекомендуем прислушаться к следующим советам специалистов:
Лучше всего все спортивные площадки для дачи, в том числе и детские, располагать на заднем дворе дома, что позволит скрыть ваш досуг от любопытствующих взглядов соседей и случайных прохожих;
- Оптимальным вариантом для подстилающей поверхности этих спортивных сооружений является натуральный газон или специальная мягкая поверхность на основе резиновой крошки. Это сделает занятия на турнике безопасными;
- Не следует располагать спортивные турники на открытых площадках, где нет тени, т. к. в жаркий солнечный день это сделает невозможным занятия на них. Лучше всего использовать густую тень или плотную полутень. Однако при этом не стоит забывать, что непосредственная близость свисающих веток или стволов деревьев станут естественным препятствием на пути занимающегося на уличном турнике.
Итак, подытожим. Наиболее рационально уличные турники располагать на естественном газоне тенистого места, на обустроенном заднем дворе дома.
