Сочетание теплых водяных полов с керамической плиткой
Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.
Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.
В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.
Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах , рассчитанного под плитку, осуществить значительно проще и легче.
Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!
*Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.
Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
Монтаж теплого электрического пола под плитку

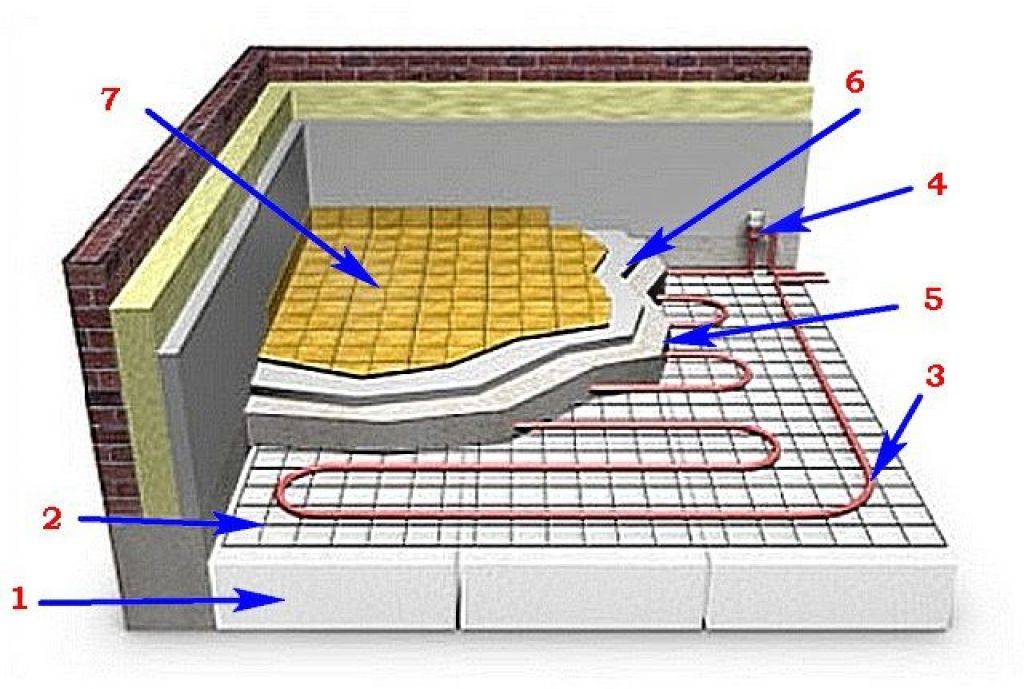

Схема электрического теплого пола.
Наилучшая технология монтажа теплого пола под плитку — это установка электрических нагревательных матов, которые состоят из стекловолоконной сетки с закрепленными на ней экранированными нагревательными элементами. Они совершенно безопасны, потому что производятся в соответствии с технологическим процессом присоединения безмуфтового способа холодных и горячих элементов.
На вопрос, как укладывать теплый пол под плитку, можно ответить, что укладка электрического теплого пола и его монтаж своими руками производится в следующей очередности:
- Потребуется сформировать схемы месторасположения нагревательных матов, потому что их нельзя укладывать в тех участках, где планируется расположить мебель.
- Приготовить поверхность полов, то есть удалить из помещения мешающие для монтажа предметы, а также вынести мусор и произвести по необходимости выравнивание пола.
- Для снижения потерь тепла потребуется сделать укладку утеплителя.
- Произвести цементную стяжку, которая станет базой под плиточное покрытие.
- Укладка самих нагревательных матов по обозначенной схеме. Осуществить подсоединение к электрической сети и установить терморегулятор. Составляющими такой сети для теплого пола считаются: нагревательный мат, терморегулятор, термодатчик, приспособление предохранительного отключения. При необходимости отрезать в требуемых местах стекловолоконную сетку, совершать данное действие надо бережно, чтобы не испортить нагревательный кабель.
- Произвести подсоединение электрических проводов к сети, чтобы проверить отсутствие дефектов всей системы. Так как подправить неисправности желательно на данном этапе, в противном случае при завершении всех работ устранить их будет непросто, необходим демонтаж всего покрытия.
- Сама укладка плит на нагревательные маты с применением плиточного клея с толщиной слоя не более 0,7 см.
В процессе эксплуатации необходимо тщательно присматривать за регулированием температур и беречь пол от тех или иных изъянов.
Инфракрасный теплый пол под кафель
запаяны в полиэтилен
- углеродный пол;
- биметаллический пол на пленочной основе.
Заметим, что, если планируется установка теплого пола под плитку, то использовать можно только углеродный. У последнего имеется ряд достоинств:
- стойкость к коррозии;
- при повреждении участка остальная часть пола продолжает функционировать;
- теплопотери сведены к минимуму.
Система ИК-пленочного пола получает питание от сети. Для управления температурой нагрева используется терморегулятор.
Укладка системы обогрева под плитку в случае использования инфракрасного пола имеет свои особенности:
- При его устройстве обязательно должна использоваться подложка с теплоотражающим эффектом;
- Перед тем как укладывать пленочный пол, следует проложить стекловолоконную сетку с ячейками размером не более 3 см.

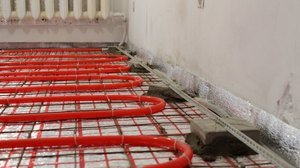

Монтаж теплого водяного пола под плитку
Схема водяного теплого пола.
Класть водяной пол следует в той же очередности, что и электрический. Отличительной чертой такого пола от электрического является разность температур теплоносителя на различных участках монтируемого пола. У электрического нагрев происходит равномерно по всей протяженности кабеля, а у водяного — наибольшая температура будет на том участке, откуда она выходит первоначально, то есть из камеры нагревательного котла, при возврате же к котлу вода значительно остывает.
Перед тем как монтировать водяной пол самостоятельно тщательно ознакомьтесь с практическими руководствами и устройствами технологии укладывания теплого пола.
В свою очередь укладывание водяного пола осуществляется 2 методами:
Укладка самих трубопроводов выполняется следующими вариантами:
- Просто по спирали или со смещением по центру;
- Зигзагообразно (параллельно) или двойной змейкой (меандром).
https://www.youtube.com/watch?v=v0vbA44F-Tc
Шаг укладки должен составлять не более 30-40 см, крепление трубопроводов осуществляется при помощи хомутов и дюбелей, их монтаж производится согласно конкретной схеме и в точной очередности, плавно и без сильных загибов. Для количества труб берется следующий расчет: на 1м² участка помещения — 6-7м трубы, однако общая протяженность труб не должна быть более 100 м. В нише стенки потребуется сконструировать коллекторный шкаф, который позволит автономно корректировать перепады температуры теплоносителя и при потребности отключить с помощью вентилей всю систему в случае утечки. Неверный расчет и монтаж водяного пола существенно снижает результативность работы системы отопления.
Разбираем виды теплых полов
Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:
- Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
- Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
- Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.
Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.
Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.
Электрический теплый пол под плитку представлен тремя основными разновидностями:
- Нагревательный кабель – самый оптимальный вариант;
- Нагревательные маты – несколько дороговато, но эффективно;
- Инфракрасная пленка – не самый разумный вариант.
Давайте рассмотрим возможность их применения совместно с кафельной плиткой.
Инфракрасная пленка
Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.
Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

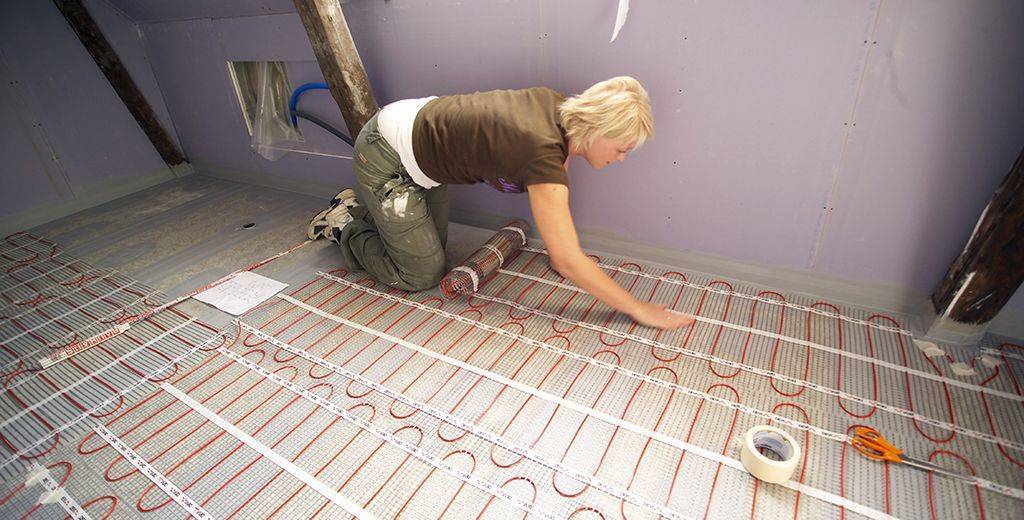

Нагревательные маты
Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.
Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

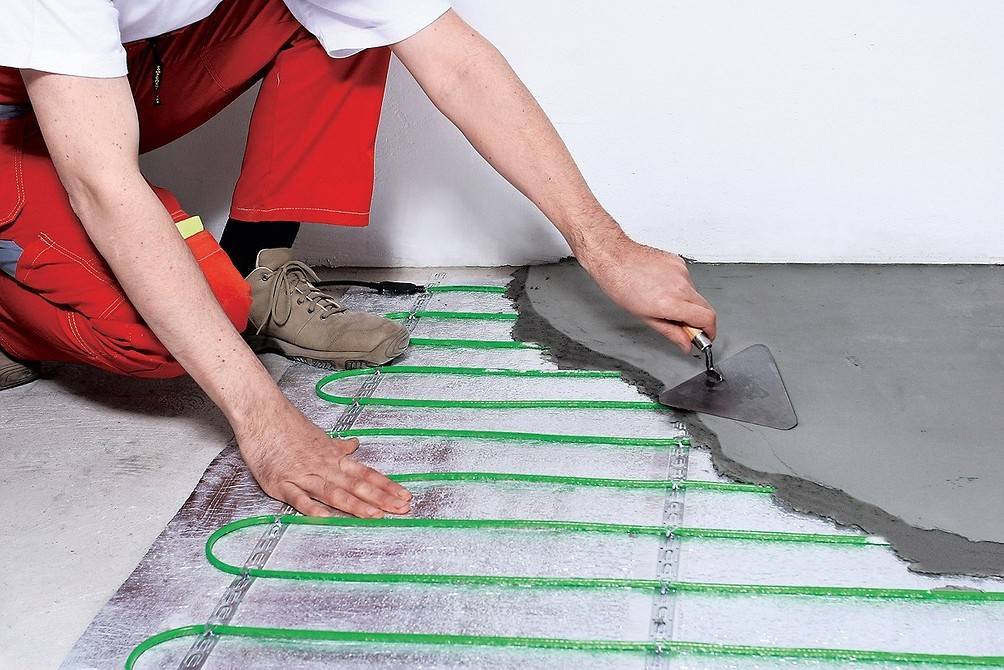

Нагревательный кабель
Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:
- Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
- Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
- Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.
Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.
Итоговые выводы
Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.
Плюсы и минусы плиточной отделки для тёплого пола
Керамическая облицовка в сочетании с системой отопления теплый пол имеет ряд весомых плюсов:
- кафельное покрытие становится теплым, по нему приятно ходить;
- пол все время сухой, даже если на него была пролита вода, она быстро испаряется;
- соответственно на напольной отделке не образуются колонии вредоносных микроорганизмов;
- сам водяной теплый пол может быть использован как основной источник тепла или как дополнительный.
Сама же облицовка имеет собственные достоинства:
- она прочная;
- влагостойкая на все сто процентов;
- легко переносит перепады температуры;
- срок службы большой.
То есть объединение всех плюсов говорит о том, что водяной теплый пол и керамическая плитка – идеальное сочетание.
Но есть у этого сочетание и свои недостатки:
- непростой процесс формирования такого пола: монтаж труб теплого пола, заливка стяжки, отделка последней кафелем;
- если отопительная система вдруг на каком-то участке дала течь, то придется для ремонта ломать и облицовку, и стяжечный слой;
- несколько слоев разных материалов и труб, в том числе, сильно снижает высоту потолков в комнате.
Водяной пол под плитку
комната прогревается равномерно
Плюсом такой системы является то, что владелец несет затраты только на её создание. Во время эксплуатации «теплого» пола не возникает никаких расходов.
Одним из её недостатков является сложность выполнения монтажных работ. Если при пользовании этой системой возникнут неисправности, то в этом случае выполнение даже небольшого ремонта превращается в большую проблему. При укладке этой инфракрасной системы используют металлопластиковые трубы. Их достоинствами являются:
- стойкость к коррозионным процессам;
- отложения на внутренних стенках таких труб со временем не накапливаются.
Хотя со стороны может показаться, что процесс укладки водяной инфракрасной системы под плитку довольно прост, однако на деле все обстоит по-другому. При выполнении работ необходимы определенные умения и навыки. Чтобы исключить отслоение плитки, необходимо неукоснительно выполнять правила монтажа такой системы.
Видео об укладке нагревательных матов под плитку
В данном видео подробно показываются все этапы установки нагревательных матов под плитку
Пленочный теплый пол под плитку
Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.
Тщательно очистите основание, при необходимости выровняйте.
Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).
Далее можно приступать к укладке теплоизолирующих материалов.
Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.
Важно! Полосы должны идти встык, но не накладываться друг на друга!
Изолируйте все медные полосы на линиях среза!
После этого подключите все провода к терморегулятору по схеме производителя.
Выполните проверку системы.
Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.
Теперь можно приступать к укладке плитки.
Подготовительный этап
Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.
Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.
Выравнивание пола
Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.
Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения — стандартную демпферную ленту.
Выбор труб для контура
Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:
- Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
- Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
- Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
- Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.
Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.
Общие требования обустройства теплых полов под плитку
Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.
Основание
Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений
Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска
Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.
При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия
Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.
Стройматериалы
Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.
Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы
