Монтажа теплого пола электрического – ошибки
Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:
покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом
В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);
кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;
нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.
кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;
датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;
измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;
схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.
Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.
Главные правила укладки

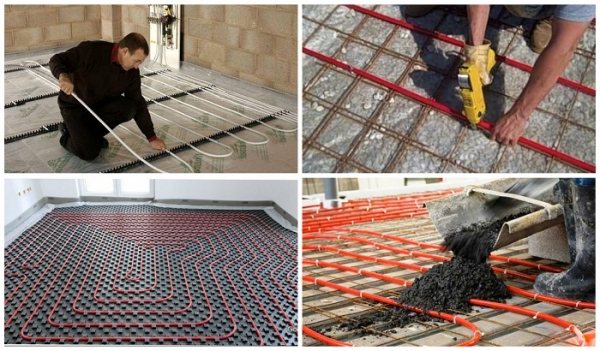

Для того чтобы качественно сделать укладку водяного пола своими руками, нужно соблюдать правила, которые предусматривает эта технология.
Время застывания бетона 28 дней. Только после этого можно включать теплый пол. На время устройства стяжки систему нужно оставлять под давлением.
Чтобы исключить подогрев ненужных участков, предусмотренных для расположения мебели и сантехники, нужно заранее подготовить схему, где будет размечен пол и положение труб на нем
В ней важно учесть нагрузки на ту или другую часть системы, размещение коллекторов, термодатчиков и греющих контуров. Пользоваться планом можно и в будущем, чтобы знать размещение системы, если понадобиться сверлить пол.
- Стяжка над трубами должна быть толщиной не меньше 2 см. Общая толщина всей стяжки должна быть примерно 5–10 см, чтобы тепло равномерно распределялось во всей поверхности. Делать ее можно бетонопеском или другими специальными смесями, которые будут содержать пластификаторы маркой не менее чем М300.
- Отрезать трубы, проходящие к распределительному коллектору, нужно только после установки самого устройства, чтобы не прогадать по размеру. Там, где трубы выходят за пределы стяжки, устанавливаются защитные уголки.

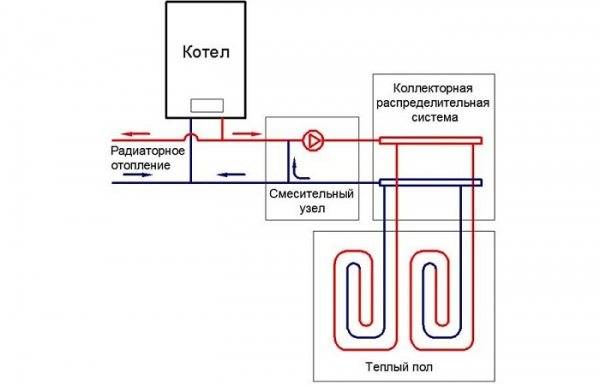

Для подключения к коллектору используются компрессорные фитинги. Регулирование температуры происходит на распределительном коллекторе. При соединении системы с котлом применяются насос и клапан, которые регулируют подачу тепла.
Как укладывать электрический кабельный пол
Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.
Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.
Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.
Как укладывать теплый пол под плитку (кафель) — инструкция
Монтаж кабельного теплого пола.
Watch this video on YouTube
Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:
- Изучить схему расположения кабеля, сделать отметки на основании.
- Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
- Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
- Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.
Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома
Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки
После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.
Технология укладки матов
После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.
Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.
Технология укладки электрического теплого пола на основе нагревательных матов под плитку:
Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.
Начинайте укладывать электрические маты в точном соответствии со схемой
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.
После завершения монтажа требуется приступить к подключению температурного датчика и регулятора
Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем
После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.
3 этап – подбор оборудования и материалов
Система электрический теплый пол включает в себя:
- нагревательный кабель;
- провода соединительные;
- регулятор, датчик температуры;
- система защиты (устройства защитного отключения);
- кабель для заземления (медный);
- прочий материал: крепления, дюбель-гвоздь, демпферная лента,
мел (для разметки).
Инструмент для работы используется стандартный: молоток,
зубило, перфоратор, ножницы по металлу, рулетка, отвертки.
Виды нагревательного кабеля для теплого пола
Выбор нагревательного кабеля имеет определяющее значение,
поэтому следует знать, что для монтажа используются такие его виды:
резистивный кабель. Нагревательным элементом выступает жила,
отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток,
движущийся по кабелю, преобразуется в тепловую энергию;
саморегулирующийся кабель. В этом случае обогрев происходит
за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в
том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и
более длинный период эксплуатации.
Расчет материала
Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.
В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.
Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.
Монтаж датчика температуры
Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев
Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.
Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.
Установка электрических теплых полов
После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:
Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.
Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.
Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.
Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.
Особенности организации электрического настила при помощи кабеля и матов
Утеплитель не даст теплу рассеиваться вниз
Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.
Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.
Кабель подсоединяется к термодатчику
Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.
Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.
Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.
Установка инфракрасного теплого пола
Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:
В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.
Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.
Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.
Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.
Создаем своими руками кабельный и матовый электрический теплый пол: последовательность сборки
Подобрав нагревательную установку по рассчитанной заранее мощности, следует приступить к формированию концепции монтажа. Обычно пирог теплого пола состоит из следующих слоев (снизу вверх):
- теплоизоляция толщиной не менее 20 мм с достаточной механической прочностью;
- гидроизоляция;
- черновой слой стяжки (15-25 мм);
- нагревательный элемент – кабель или мат;
- чистовой слой стяжки (30-50 мм);
- отделочное напольное покрытие.
Обычный кабельный электрический теплый пол отзывы оценивают далеко не всегда с положительной стороны. Причина – существенное уменьшение высоты помещения. Процедура создания утепленного основания на базе матового материала выглядит проще и технологичнее, поскольку мат рассчитан на монтаж непосредственно в плиточный клей. В этом случае уровень пола возрастает несущественно. Добиться последнего можно и путем применения специального тонкого кабеля «под плитку».
Технология сооружения утепленного основания с применением кабеля:
- Очистка и выравнивание существующего опорного основания с помощью наливного слоя.
- «Отвязка» стяжки от стен. По всему периметру на стены необходимо приклеить теплоизолирующую ленту шириной 15-20 мм и толщиной – 0,5-1 мм. Для этой цели хорошо подходит полистирол или пенофол.
- Укладка листов теплоизоляции. Полученная поверхность должна быть сплошной – без зазоров и отверстий. В качестве материала можно использовать экструдированный пенополистирол, пробковый агломерат, пенопропилен.
- Установка гидроизоляции. Монтируется на всю площадь пола с заходом на стены на величину вертикального теплоизоляционного слоя.
- Заливка чернового слоя стяжки. Материалом может служить как специальная смесь, так и обыкновенный пескобетон (не ниже М300).
- Проверка кабеля. Перед тем, как смонтировать матовый теплый пол своими руками или электрический кабель, следует замерить сопротивление с помощью мультиметра и сравнить полученное значение с нормативным, указанным производителем на муфте и в технической документации.
- Монтаж основных элементов системы. На предварительную стяжку устанавливаются вспомогательные пластины (с шагом 0,5-1 м), фиксирующие кабель относительно пола, и производится укладка провода с определенным шагом (80-150 мм) на расстоянии от стен – 50-100 мм и стояков – 100-150 мм. Радиус изгиба кабеля рекомендуется выполнять не менее 50 мм. Соединительная муфта обязательно должна находиться в зоне заливки стяжки.
- Установка системы управления. В стене необходимо проштробить паз и забазировать монтажную коробку. Между двумя секциями уложенного кабеля, в равноотстоящей точке закрепить температурный датчик на длине 0,5-1 м от периферийного закругления. Сенсор в обязательном порядке должен располагаться в гофре с заглушкой на торце (такой подход обеспечит в долгосрочной перспективе возможность легкой его замены).
- Тест системы. Подсоединив термостат, следует проверить работоспособность схемы на протяжении 12-24 часов.
- Заливка основного слоя бетонной стяжки. При использовании обычного бетонного состава действуют следующие пропорции: 3 части песка, 1 часть цемента и вода (для получения вязкой консистенции жидкой сметаны). Возможно добавление 5 частей щебня. При заливке электрического теплого пола многие отзывы рекомендуют использовать пластификатор (например, клей ПВА в расчете 1кг:1 мешок цемента) с целью обеспечить монолитность слоя (поры будут способствовать перегреву кабеля).
- Сушка. Продолжительность – 24-28 дней!
- Установка финишного покрытия. Производится кладка плитки или установка подложки с дальнейшим формированием отделочного покрытия на основе ламината, линолеума или ковролина.
Видео монтажа тёплых электрических полов с применением кабеля:
https://youtube.com/watch?v=90WFpDZ_uhI
Видео монтажа тёплых электрических матовых полов своими руками:
Замечания!
- Если черновой слой стяжки не удается организовать, поверх слоя теплоизоляции следует выложить мелкую металлическую сетку размером ячейки 30-50 мм, армирующую слой стяжки.
- Монтировать своими руками нагревательные маты или тонкие кабели электрического теплого пола следует на уже готовый слой стяжки. Фиксировать систему окончательно будет плиточный клей.
- Шаг между строчками при укладке кабеля можно рассчитать по формуле: t = 100*S/L, где S – величина площади поверхности под укладку теплого пола, м²; L – длина секции, м.
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Особенности системы
После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.
В состав системы электрического теплого пола в коттеджах традиционно входят:
- греющий кабель необходимой длины;
- управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
- элементы крепления, использующиеся при монтаже;
- теплоизолирующие материалы.
Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.
Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.
Система управления и возможность автоматизации работы
Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.
В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.
Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.
Полусухая стяжка на теплый водяной пол
Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.
Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности
Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:
- цемент с маркировкой М400;
- крупный песок, очищенный от примесей;
- фиброволоконный наполнитель.
Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.
Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:
- уменьшенной по сравнению с бетоном продолжительностью твердения;
- повышенными прочностными характеристиками;
- незначительной усадкой в процессе набора прочности;
- отсутствием трещин в массиве;
- стойкостью к температурным перепадам.
Главные недостатки:
- необходимость приложения существенных усилий при смешивании компонентов;
- повышенная гигроскопичность полусухого состава;
- образование пустот после трамбовки, вызванное проблематичностью уплотнения.
Полусухая технология положительно зарекомендовала себя при выполнении стяжки.
Необходимый объем стяжки просчитывается заранее

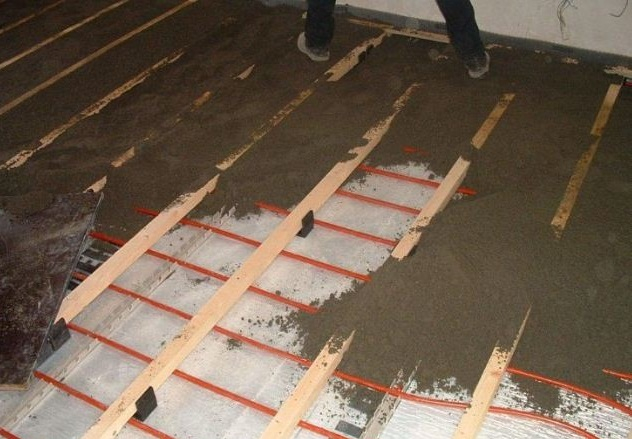

Укладка полусухой стяжки
Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.
Преимуществами стяжки, выполненной из готовых смесей можно назвать:
- пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
- отсутствие усадки, при высыхании не образовываются отслоения и трещины,
- большую прочность;
- меньшее время высыхания.
Стяжка полусухой смесью
Применяют «полусухие» стяжки с модификаторами и армирующим слоем.
Основание готовится следующим образом.
- Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
- Щели заделываются цементным раствором.
- На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
- Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
- Измеряется перепад высот.
- Готовится и укладывается раствор согласно инструкции.
Смесь для полусухой стяжки с полипропиленовой фиброй
Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.
Полусухая стяжка с фиброволокном. Процесс укладки
Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.
Электрический теплый пол в стяжку: сколько потребуется кабеля
Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:
- Qs — количество тепловой энергии для обогрева;
- Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).
S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.
Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.
