Монтаж теплого водяного пола своими руками. Описание процесса с фото и видео

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Это интересно: Огнеупорные листовые материалы: распишем суть

Укладка труб

Перед монтажом труб на подготовленную поверхность укладывают армирующую сетку. Размер ее ячеек должен соответствовать или быть кратным величине шага для удобства дальнейшей работы. Поперечное сечение прутьев – 3-5 мм. Между собой фрагменты сетки скрепляются проволокой.

Укладка труб

Раскладка труб водяного пола, как ни странно, самый простой этап в монтаже. Начинают ее от уличной стены, отступив 10-20 см. Далее трубы укладывают по предусмотренной схеме. Сгибать трубы нужно аккуратно, чтобы на них не образовывались растяжки (белые поперечные полосы), иначе к дальнейшей эксплуатации они будут непригодны.

Внимание! Сразу раскручивать всю бобину трубы нельзя. Делают это постепенно, по мере продвижения монтажа.. Когда все трубы уложены по схеме, приступают к фиксированию их на армирующей сетке

Для этого используют нейлоновые хомуты с частотой 30-40 см

Когда все трубы уложены по схеме, приступают к фиксированию их на армирующей сетке. Для этого используют нейлоновые хомуты с частотой 30-40 см.

Подробнее посмотреть процесс укладки водяных труб для отопления можно на видео.

Посредством зажимных фитингов концы труб подсоединяются к подающему и обратному патрубкам коллектора, после чего проводят испытание на герметичность. Для этого систему наполняют водой и, с помощью бытового насоса, создают внутри труб давление 5-6 бар. Во время проверки герметичности системы все воздушные клапаны на коллекторе нужно снять, а отверстия под ними заглушить. Они не предназначены для высокобарного давления и в процессе испытаний могут выйти из строя.

Способы прокладки трубы теплого водяного пола

Существует очень много схем прокладки теплого пола, но исходить надо именно с точки зрения равномерного распределения тепла по помещения. В отличие от электрического теплого пола, водяной имеет гораздо больше свободы в укладке. Температура теплоносителя невысокая и укладывать можно любым узором.

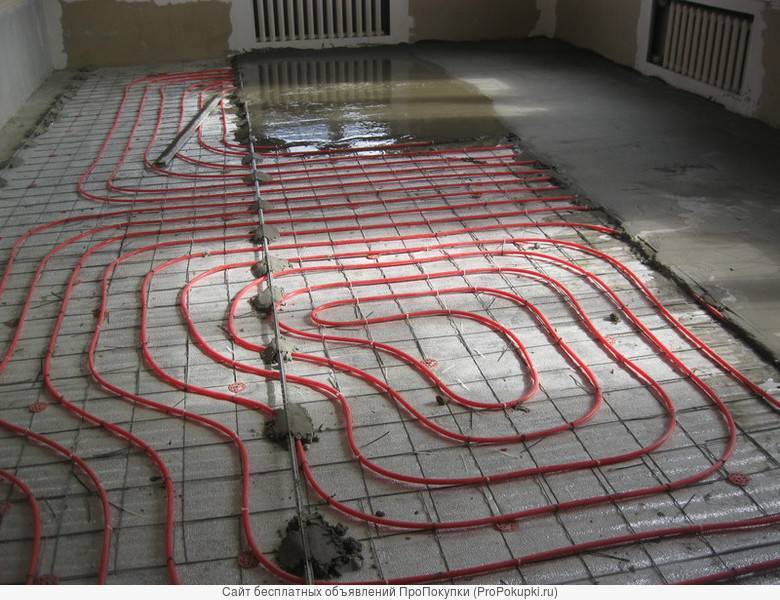

Наиболее популярные способы прокладки труб при монтаже теплого пола водяного своими руками:

• «улитка» – спиральная форма;
• «змейка» –зигзаговидная форма;
• «Улитка» + «змейка»;

Главное здесь – придерживаться правильного равномерного распределения труб. Если вы хотите сделать водяной теплый пол своими руками хорошо, лучше будет не экономить на материалах. Укладку труб проводить чаще и «жирнее», тогда скорость нагрева будет значительно выше, следовательно – экономия.

ЭТАП 5: опрессовка труб и контрольная стяжка. Мы установили водяной теплый пол своими руками в частном доме и подключились к коллектору распределения. Теперь следует начать опрессовку труб. Для этого необходимо заполнить контур носителем тепла и обязательно удалить весь воздух. Удаление производится выпусканием его через специальные краны слива. Нужное давление для испытания на прочность и плотность труб – шесть бар. Время, которое потребуется для этого процесса – сутки.

Опрессовка труб из состроенного полиэтилена производится труднее. Когда давление снижается, происходит докачка рабочей системы. Затем, через полчаса, такая работа ещё раз повторяется. После чего, через полтора часа, реконструируют показатель давления и оставляют систему в таком состоянии на сутки. За двадцать четыре часа давление снижается. Значение должно быть не больше полутора бар.

Еще один полезный совет перед тем, как сделать водяной теплый пол в доме и закрыть его стяжкой – полимеры. Используйте смесь специальных полимерных материалов, которые повышают эластичность итогового слоя. Тогда вы исключите вариант деформации труб. После окончательного высыхания и отвердения, на это потребуется двадцать восемь суток, можно планировать осуществление рабочего запуска.

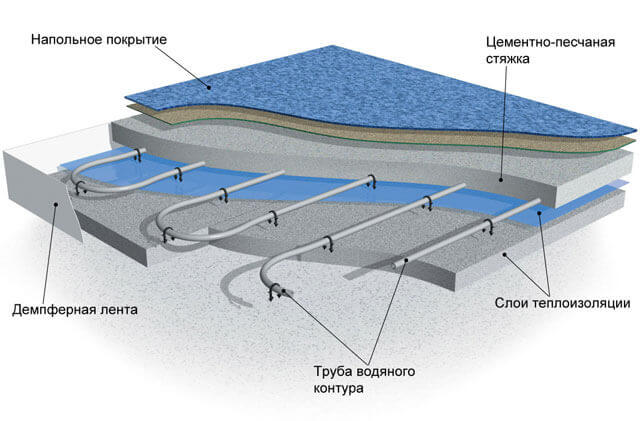

Устройство водяных теплых полов в частном доме на бетонной стяжке

Организация водяной системы предполагает укладку труб для подачи теплоносителя непосредственно в бетонную стяжку. Можно использовать песчано-цементный раствор, но с той схемой системы теплых полов в частном доме, которая приведена выше, он совместим значительно хуже. Устройство конструкции будет следующим (по мере монтажа):

• Бетонная стяжка или плита перекрытия;
• Гидроизоляционный материал. Если водяной пол в доме стелется на перекрытие, тогда изоляционный слой можно не укладывать, ведь близости грунтовых вод нет;
• Теплоизоляционный материал. Рекомендуют использовать пенополистирол, но можно стелить и пенопласт. Но нужно учитывать, что пенопласт будет подвергаться нагрузке минимум 20-23 кг/м2. Значит, его плотность должна быть больше 20 кг/м3. Во избежание деформаций лучше купить плиту плотностью не менее 35 кг/м3 и даже больше.

Важным моментом в выяснении вопроса, как делать теплые полы в частном доме, является корректный выбор материалов для напольного пирога. Его делают с учетом нагрузок и эксплуатационных норм. Поэтому если в качестве теплоизоляции будет выбран более практичный пенополистирол, его толщина должна быть свыше 20 мм. Лучше выбрать плиту толщиной 115 мм, иначе придется решать проблему, как сделать теплый пол в доме более эффективным. Чем толще изоляционный материал, тем меньше утечек тепла будет наблюдаться. Плотность плиты — 32-45 кг/м3 и более;

• Гидроизоляция. Отличным вариантом для теплого пола в частном доме будет полиэтилен, который раскатывается по поверхности в два слоя. Толщина материала — 110-155 мкм;
• Арматурная сетка с диаметром прутка 4 мм. Ее крепление выполняется к бетонной стяжке или перекрытию, а не изоляционным материалам. Иначе неподвижность системы гарантировать нельзя;
• Трубы. Разбираясь с тем, как сделать теплый пол в частном, поинтересуйтесь понятиями — материалы производства труб, диаметр труб и длина контура. Оптимальным изделием считается труба диаметром 16 мм (при обслуживании площади свыше 50 м2). При таком изделии длину контура нужно делать в пределах 70-90 м. Если помещение больше, укладывают 2 и более контура или покупают трубы большего диаметра. Для параметра 17 мм длина контура 90-105 м, для параметра 20 мм — 120 мм.

Известная технология укладки теплого пола водяного в частном доме предполагает и расчет шага монтажа труб. Он может варьировать от 10 до 30 см. В самых холодных зонах его рекомендуют делать не более 100-150 мм, в центральных зонах — 200-300 мм. Чем меньше шаг, тем теплее в зоне. Но при организации системы отопления в частном доме в полу стоит помнить, что трубы, например, из металлопластика изогнуть будет без изломов и перегибов крайне сложно. Поэтому схему укладки, количество контуров и шаг стоит тщательно продумать;

• Бетонная стяжка. После крепления труб для теплоносителя пластиковыми хомутами к арматурной сетке (используют от 2 до 4 хомутов на погонный метр) основание заливается бетоном. Толщина слоя должна быть не менее 50 мм (расчет от верхней поверхности трубы) при использовании труб диаметром 16 мм. Допускается толщина в 10 см. Если вы ищите ответ на вопрос, как сделать водяное отопление пола в частном доме своими руками по схеме с применением труб большего диаметра, значит, учитывайте, что слой стяжки должен быть больше. Но тогда и уровень пола подымится;
• Подложка. Устраивая теплые водяные полы в частном доме, лучше использовать толстый картон, пробку, вспененный полиэтилен. Они экологичны и не выделяют запахов, токсинов при воздействии высоких температур;
• Отделочное напольное покрытие. Правильно смонтированный водяной теплый пол в доме отлично сочетается с керамической плиткой, ламинатом, паркетом, линолиумом.

Таким должно быть устройство теплого пола в частном доме и квартире — технология монтажа и материалы не изменяются. Минимальная высота напольного пирога составит 140-150 мм, но может быть и больше. Если поднятие уровня пола на эту высоту кажется нецелесообразным, разумнее устанавливать иные виды теплых полов в частном доме — кабельный, инфракрасный пленочный, термоматы.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола. Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Подготовительные работы перед заливкой

До того как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

• обустройство основы под раствор;
• установка всех отопительных контуров.

Когда создается теплый пол – заливка стяжки производится после укладки так называемого «пирога». Главное – правильно уложить теплый пол в стяжку, соблюдая все рекомендации.

Его делают в определенной последовательности:

1. Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
2. Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
3. На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
4. После этого приступают к фиксации отопительных контуров, для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: “Как сделать теплый пол из полипропиленовых труб своими руками”).
5. С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
6. Для получения ровного основания следует закрепить маячковые профили – это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
7. Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

Смеси для наливного пола

Рассмотрим, чем можно залить греющие элементы и пол под ними.

Цементно-песчаный раствор. Из-за наличия песка смесь обладает хорошей пластичностью и удобна в работе. Наиболее подходящая марка – М200. При большой нагрузке используют более прочные растворы: М250, М300. Если помещение влажное, то подойдёт цемент М400. Для укрепления цементной смеси можно добавить в состав фиброволокно.

Пропорции раствора для стяжки (по массе):

• М200 — вода/цемент/песок — 0,48/1/2,8;
• М300 — вода/цемент/песок — 0,4/1/2,4.

Бетон из ПГС. Цементный раствор на песчано-гравийной смеси — это классический бетон. При устройстве теплых полов его можно использовать для заливки черновой стяжки. Получится крепкое и недорогое основание.

Расход материалов для бетона марки М300 будет: 1/5,6 — на один кг цемента М400 берут 5,6 кг ПГС (4й группы с содержанием гравия 60-65%).

Бетон из отсева. Отсев – это мелкофракционный щебень, который пропустили через сито (величина частиц до 10 мм). Он добавляется в смесь вместо песка. Неровности, характерные для частичек отсева способствуют укреплению стяжки. Однако это также усложняет укладку и затирку бетона.

Пенобетон. Отличительная особенность пенобетона – наличие в составе пенообразователя. Это делает материал ячеистым (у него появляется большое количество замкнутых пор). Он обладает повышенными звуко- и теплоизоляционными свойствами, весит меньше обычного бетона и демонстрирует большую прочность. При необходимости его можно легко сверлить.

Керамзитобетон. Керамзитобетон похож на обычную цементную смесь, но вместо тяжёлого щебня в него добавлены вспученные глиняные гранулы. Благодаря этому материал получается более тёплым и лёгким. Но керамзитобетон хрупок, и его нельзя использовать для заливки поверхностей, которые будут активно использоваться. Т.е. керамзитобетон используют для устройства стяжки под теплый пол.

Самовыравнивающиеся смеси (самонивелиры). Самонивелир позволяет получить ровную поверхность с меньшими трудозатратами. Можно использовать как для залива основания под теплые полы, так и для верхней стяжки, на которую ляжет половое покрытие. Этот материал стоит немного дороже остальных. Использовать можно, например, Церезит  (Ceresit) CN 176, Ровнитель цементный Юнис (Unis) Горизонт.

Гипсовый раствор. Для заливки полов не применяется!

Виды наливного пола и цены на него в Москве

Классификация наливного пола зависит от элементов, входящих в состав. Таким образом, различают 2 основных вида:

• полимербетонные. Смесь изготавливается на основе песка, пластификаторов и цемента. Смесь укладывается на готовую основу с использованием маяков для облегчения монтажа. Усиливает конструкцию армированная сетка. Застывают такие полы по истечению двух суток;
• полимерные. Данная разновидность имеет 3 подвида;
• эпоксидные. Комбинация с инфракрасной системой принесет наибольший эффект, за счет необходимости толщины заливки в 2-3 мм. Наделены защитой от воздействия химически активных соединений, имеют много вариаций расцветок. Однако есть и минусы: неплотное прилегание к основанию за счет повышенной плотности и низкой эластичности, температура нагрева не должна превышать 24-25°C;
• полиуретановые. Прочные, пластичные, плотно сидят с любой основой. После затвердевания пол становится упругим и приобретает устойчивость к вибрации. По готовой поверхности приятно передвигаться. Наливной пол данного подвида комбинируется со всеми системами обогрева;
• метилметакрилатные. Экологически чистый подвид пола, устойчив к химическим веществам, температурный диапазон нагрева от -65 до +140°C. Залитый раствор застывает за 2-3 часа, сочетается со всеми видами обогрева.

1. Волма Нивелир Комфорт. Подходит для укладки в ванных комнатах. Быстро затвердевает, самораспределяющийся. Средняя стоимость от 300-350 рублей за мешок;
2. KnaufTribon. Быстро застывает, благодаря чему напольное покрытие укладывается после одних суток. Цена от 350-400 рублей за 1 шт;
3. Боларс Оптим СВ-210. Используется в промышленных предприятиях. Быстротвердеющий, выдерживает повышенные нагрузки. Цены начинаются от 360-400 рублей за 1 шт;
4. VetonitFastLevel. Используются для больших помещений, сочетается с любым чистовым покрытием. Стоимость от 400 рублей за мешок 20 кг;
5. VetonitFinishLevel. Экономичный вариант при необходимости залить большое пространство тонким слоем. Цена от 550 рублей.

Рекомендуем: Каковы характеристики трубы Рехау для тёплого пола?

Наливные полы различаются как по ценам, так и по качеству. Выбирайте покрытие, основываясь на своих предпочтениях и финансовой составляющей.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Технология укладки системы

Самый распространённый — монтаж системы тёплого пола в стяжку.

Толщина

Стандарты устанавливают рекомендуемую толщину стяжки — 0,5-1 см. Её укладывают на водяные трубы при условии качественного, ровного основания. Если же пол частично разрушен либо неровный, то стяжку делают толще. В отдельных случаях она может достигать 20 см.

Схема

Сначала основание делится на отдельные поля. Их количество зависит от площади помещения, его формы. Линии, которые разделяют эти поля, указывают на место швов для компенсации перепадов температуры. Эти швы заполняют эластичными материалами, чтобы при нагреве воды они не потрескались из-за изменения температуры. По швам располагают подающие и отводящие петли системы. Защищают трубки металлическими гильзами и гофротрубами.

Трубопровод располагают вдоль стен, укладывая его через каждые 10 см. В местах, где расположены оконные и дверные проёмы, разрешается увеличение шага до 12 см. Использовать петли длиной более 100 м не рекомендуется. Сами трубы можно укладывать по спиральной или параллельной схеме. Первая позволяет прогревать помещение равномерно, так как возвратная и нагревательная системы чередуются. Она лучше всего подходит для больших комнат. В маленькой же используют параллельный монтаж, когда трубы укладывают в виде змейки. Там, где она начинается, температура будет максимальной.

На стенке ближе к полу устанавливают коллектор. Он помещается в специальный шкаф, внутри которого источник тепла состыковывают с трубами нагрева. Там же располагаются возвратный трубопровод, вода с горячей водой и циркуляционный насос. Последний обеспечивает постоянное перемещение тёплой воды по контуру.

После установки труб выполняют гидроизоляцию поверхностей алюминиевой фольгой или полиэтиленовой плёнкой. Но это делают, когда технологией не предусмотрено использование пенопласта с алюминиевой плёнкой.

Для укладки теплоизоляционного слоя вдоль стен крепится рантовая лента для компенсации расширения из-за воздействия температуры. На готовый слой крепят армирующую сетку или фиброволокно. Для этих целей лучше брать сетку с ячейками 10×10 см, толщина сечения проволоки — 3 мм. Затем поверх устанавливают пластиковые трубы и монтажные планки – специальные рейки, оборудованные пластиковыми канавками. В них устанавливают трубы и фиксируют их там.

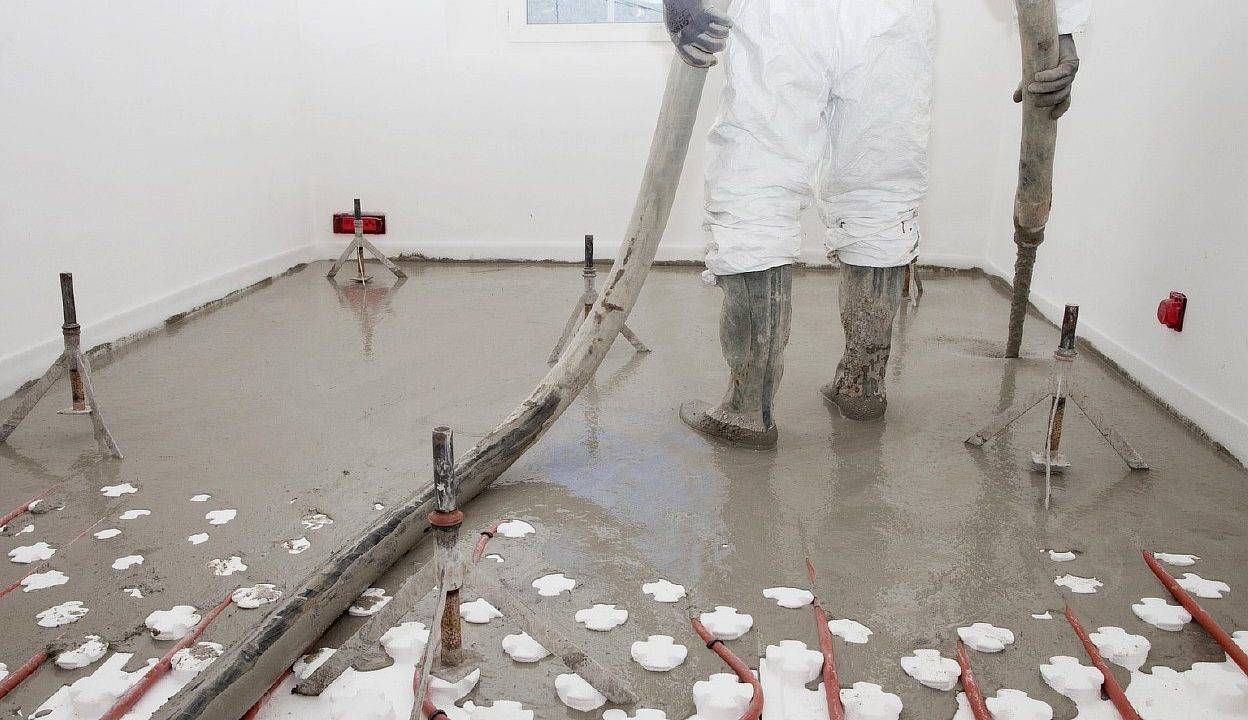

Затем приступают к заливке бетоном. Для приготовления раствора лучше брать марку не ниже М-300

Важно
Перед заливкой систему заполняют водой и приводят в рабочее состояние.

Во время заливки стяжки своими руками важно поддерживать комнатную температуру. Схема различных способов укладки труб:

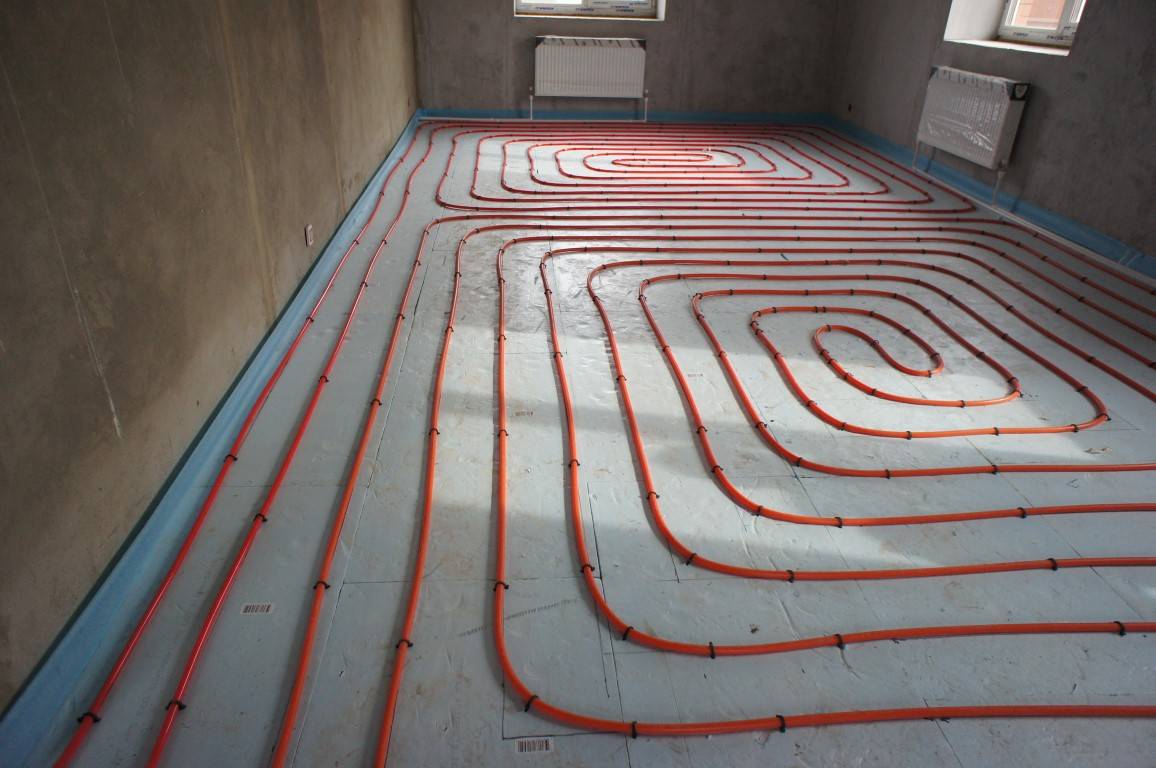

Схема различных способов укладки труб:
