Монтаж и подключение домофона в квартире: пошаговая инструкция

Проверка работы проводной телефонной линии

Перед настройкой домофона на номер квартиры необходимо проверить работоспособность проводной телефонной линии. Это гарантирует корректную передачу сигнала и позволяет избежать проблем в дальнейшей настройке.

Для проверки работы проводной телефонной линии следуйте инструкциям:

1. Убедитесь, что у вас есть доступ к телефонной розетке, в которую подключен домофон.
2. Подключите проводной телефон к этой розетке.
3. Поднимите трубку и проверьте, есть ли наборный тон.
4. Наберите тестовый номер, чтобы проверить, работает ли исходящая связь.
5. Попробуйте позвонить на этот номер, чтобы убедиться, что работает входящая связь.

Если все шаги выполнены успешно, значит проводная телефонная линия работает исправно и готова к настройке домофона.

Подготовка к установке

Перед тем, как подключить домофонную трубку в квартире, необходимо выполнить несколько подготовительных действий:

• Проверьте наличие необходимых инструментов. Для установки домофона вам понадобятся такие инструменты, как отвертка, проводники, мультиметр и, возможно, резисторы. Убедитесь, что у вас есть все необходимое.
• Ознакомьтесь с документацией. Получите инструкцию по установке и подключению домофонной трубки и внимательно изучите ее. Понимание особенностей вашей модели поможет вам без проблем выполнить установку.
• Проверьте состояние проводки. Перед установкой домофона убедитесь, что проводка в вашей квартире находится в исправном состоянии. Проверьте, нет ли повреждений, коррозии или обрывов в проводах. Если вы обнаружите проблемы, решите их до начала установки.
• Определите место установки. Решите, где вы хотите установить домофонную трубку в своей квартире. Выберите удобное и доступное место, чтобы в дальнейшем было удобно пользоваться домофоном.

После выполнения всех этих подготовительных шагов вы будете готовы к установке домофонной трубки в своей квартире. Переходите к следующему этапу — подключение трубки к проводке.

Если отключили домофон

Если домофон по какой-то причине отключили, можно осуществить его включение самостоятельно. Каких-либо специальных знаний или же навыков для этого не требуется. Признаки отключения:

• при наборе номера квартиры вместо вызова устройство выдает сигнал наличия ошибки;
• работает только ключ, на набор цифр входной блок не реагирует.

Для обратного включения требуется обнаружить специальный коммутатор(блок управления). Он может располагаться в подвале или же в электрическом щитке на первом этаже подъезда. Для включения коммутатора в работу без пароля потребуется выполнить следующие действия:

• при помощи шлицевой/крестовой отвертки осуществляется вскрытие пластикового корпуса устройства;
• внутри расположена печатная плата с множеством электронных компонентов (похожая на материнскую);
• в правой части платы присутствует блок переключателей (обычно он красновато-бардового цвета, шестипозиционный);
• чаще всего в верхней части данного блока размещен переключатель под маркировкой Password — следует перещёлкнуть его;
• далее потребуется воспользоваться цифровым блоком (необходимость вводить пароль на сервисный режим отпадает): o #9998XX#1* — при этом «XX» — номер конкретной квартиры; o после свершения обозначенного выше действия требуется выполнить проверку вызова квартиры.

В большинстве случаев подобный способ разрешает проблему с отключением/подключением. Если же обозначенный выше перечень действий с цифровым блоком никакого результата не принес, следует выполнить следующие действия:

• набирается команда #999 – процедура входа в сервисный режим домофона;
• нажимаем на 8 – команда ввода на смену режима работы (устройство должно издать звуковое подтверждение);
• вводится номер квартиры XXX – после этого снова требуется нажать на кнопку #;
• нажимаем на кнопку 1 – программирование завершено, выполнен выход из сервисного режима.

После выполнения обозначенных выше действий разрешение ситуации с отключением ещё не завершено. Далее потребуется вновь вскрыть крышку корпуса коммутатора (верхнюю часть), после чего вернуть переключатель под маркировкой Password в исходное положение. В некоторых моделях свершить данную процедуру пальцем достаточно проблематично. Это может привести к повреждению электронных компонентов. Потому оптимальное решение – переключение при помощи длинной отвертки с тонким концом.

Некоторые модификации продукции «Метаком» снабжаются не блоком переключателей, а всего одним. Он маркируется «WORK/PRG». При программировании требуется переключить его в положение «PRG». После чего вернуть в обратное положение. Для программирования коммутатора подобной модификации через цифровой блок требуется ввести следующий наборы цифр и символов:

• #999 (устройство обозначит звуковой сигнал) – вход в сервисный режим;
• нажимаем кнопку 8 «номер квартиры» #;
• нажимаем на кнопку 1 – квартира подключена к системе;
• нажимаем на * — выход из сервисного режима.

Произведено очень много различных модификаций коммутаторов и домофонов. Сервисные коды и само устройство могут иметь множество отличий. При возникновении сложностей стоит внимательно ознакомиться с прилагаемой инструкцией.

Какой выбрать домофон

Домофоны представлены в огромном ассортименте и оснащены самыми разнообразными функциями. Выбор устройства оповещения зависит от таких факторов, как место его размещения (дом, квартира, офисное помещение), требования предъявляемые к девайсу и конечно его стоимость.

Можно выделить несколько видов домофонов и классифицировать их по конкретным признакам.

По количеству абонентов:

• Индивидуальный домофон — устройство, которое предполагает автономное подключение. Используется в частных жилых домах, загородных дачах и офисах;
• Многоабонентский домофон — система оповещения, которая способна вместить в себя до 1000 индивидуальных ячеек, которую используют в многоквартирных домах и крупных офисных центрах.

По технологии передачи сигнала:

• цифровой домофон — сигнал передается по многожильному кабелю, а распознавание осуществляется за счет кодирования. Это самая распространенная система для многоквартирных домов;
• координатно-матричный домофон — такая технология подразумевает индивидуальное подключение устройства к проводам. Поэтому используется не более чем на десять абонентских точек, или применяется в частных домовладениях;
• беспроводной домофон — устройство которое устанавливается в помещениях с небольшой площадью и передает сигнал посредством интернета — wi-fi.

По принципу оповещения:

• аудиодомофон — связь с посетителем осуществляется через голосовой сигнал;
• видеодомофон — более современное устройство, которое оснащено внешней камерой и транслирует картинку на домашний дисплей, смартфон и даже телевизионный монитор. Изображение может быть цветным или черно-белым. Дорогостоящие модели оснащены функцией записи.

По типу спикера:

• домофон с телефонной трубкой — самое простое устройство, когда поговорить с гостем и открыть ему дверь можно подняв трубку, которая является частью абонентской системы;
• домофон со встроенным спикером — в таких моделях разговорное устройство встроено во внутреннюю панель или монитор, и уже не нуждается в дополнительных аксессуарах в виде трубки.

Определение места трубки в доме и прокладка кабеля

Трубка может быть установлена абсолютно в любом месте квартиры. Главное, чтобы она находилась в пределах слышимости. Традиционным местом для домофона в квартире является стена рядом с входной дверью.

Самой трудоемкой частью процедуры монтажа домофона своими руками является прокладка кабеля. Необходимо определить, где находится необходимый конец провода, идущего от аудиовызывающего устройства, расположенного на входной двери в парадную. Его можно найти внутри щитка, который находится на лестничной клетке. Когда необходимый конец кабеля найден, его необходимо удлинить. То есть соединить с экранированной «витой парой», которая будет подключаться к домофону в жилом помещении. Обязательно надо учитывать, что длина провода не должна превышать 30-40 метров, потому что на большем расстоянии сигнал может быть утерян.

Удлиненный провод прокладывается внутри стены. Для этого необходимо пробить специальные каналы в стене. Потребуется специальная насадка на дрель. После помещения кабеля в готовые каналы, штробы заделываются алебастром, затем шпаклюются.

Более безобидным для стен вариантом будет прокладка провода в специальных пластиковых кабель-каналах. Они легко прокладываются вдоль дверной коробки (если установка трубки производится у двери).

В парадной кабель помещается в гофро-трубу

Важно, что бы провод не провисал, и на нем не было заломов. Обязательно нужно следить за тем, чтобы провод идущий от домофона не прокладывался вблизи силовых кабелей

Схема установки домофона и прокладки кабеля в квартире обычно включена в стандартную комплектацию изделия.

Нюансы укладки домофонного кабеля

Разобравшись, как установить домофон, переходим к кабельным соединениям. Кабель можно протягивать между опорами или укладывать в землю.

Подключение кабеля для домофона к устройству

• В первом случае обязательно подвязывать кабель к стальной проволоке или тросу между столбами. Сигнальный кабель не обладает большим запасом механической прочности. Без дополнительной опоры он быстро вытянется, что приведет к внутреннему обрыву жил.
• Во втором случае кабель нужно уложить в защитную трубу или гофру. Эти материалы должны обладать хорошей сопротивляемостью к биоразрушающим факторам и иметь полную водонепроницаемость.

Внутри дома провода тянутся по штробам, кабель-каналам, под плинтусами или крепятся к стене любым другим удобным способом. Заземляющие концы кабеля следует обязательно подключить к существующему заземлению дома.

Конструкция домофона

Так же дверь откроется и при нажатии кнопки открывания изнутри помещения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке. Подключение вызывной панели домофона нужно делать на высоте 1,5 м от земли. Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем. Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности. А сам кабель прокладываем к домофону или щитку в подъезде. Эти технические устройства являются современным аналогом обыкновенных звонков. Поэтому и с главными задачами они справляются с равным успехом. Пример схемы панели вызова В случае серьезной поломки домофона приходится полностью менять систему после выхода нестандартных элементов из строя. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. Монтаж видеодомофона своими руками на примере

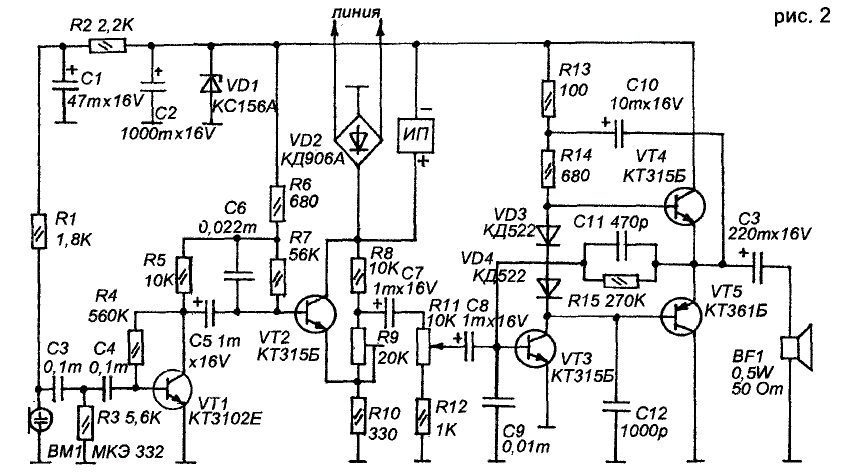

Установка трубки домофона

Последним этапом в процессе монтажа домофонного устройства является установка его трубки. Это простая операция, которая выполняется быстро, если сравнивать со всеми предыдущими установочными этапами. На стене делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели или чопики из дерева. Далее по ним вкручиваются саморезы. К домофону подсоединяются провода, и он отправляется на свое место.

Если все было подключено/подсоединено верно, устройство можно сразу же эксплуатировать. Если же оно не работает, значит установщик где-то отступил от инструкции и что-то сделал не так. Придется проверять и переделывать

Установка трубки домофона

Последний этапом установки домофона является монтаж его трубки. Делается достаточно быстро и просто, по сравнению с предыдущими этапами. На стене делаются отметки в том месте, где должны быть крепления. Ориентируясь по отметкам, в стене сверлятся отверстия. Затем в них помещаются дюбеля, либо деревянные чопики. В дюбеля (или в чопики), в свою очередь, вкручиваются саморезы. К домофону подключаются провода, и он помещается на свое законное место. Если система подключена правильно, домофон может быть готов к работе. Если он не работает, значит, при выполнении инструкций была допущена ошибка.

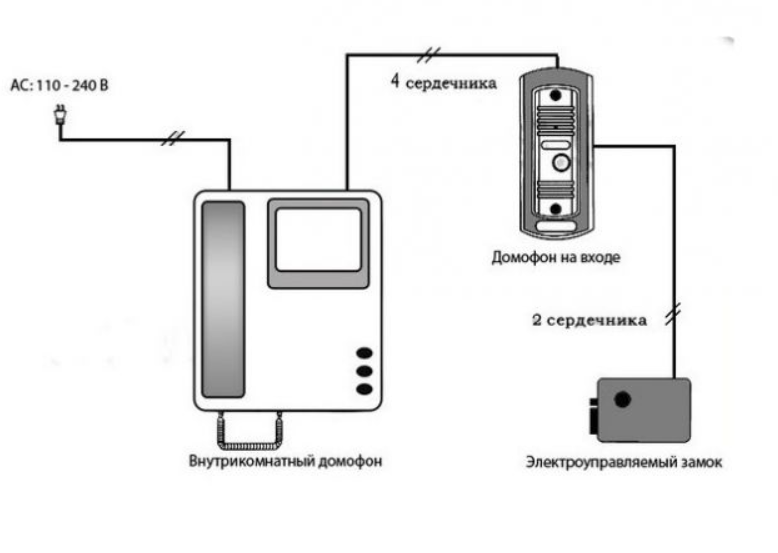

Основные схемы подключения домофонов

Сначала необходимо определиться с тем, какие существуют схемы подключения домофонов и выбрать ту, которая вам подходит. В многоквартирном доме сложнее, чем в частном секторе самостоятельно установить устройство. Наиболее простым является монтаж домофона без его подключения к электрозамку.

Подключение домофона в многоквартирном доме

В этом случае схема подключения будет зависеть от типа подъездного домофона (цифровой или координатный). Подъездный домофон устанавливается представителями специализированной компании, после чего делается разводка по этажам. Обычно эти же специалисты подключают и индивидуальные домофоны. Иногда возникает необходимость сменить абонентскую трубку домофона или подключить видеодомофон в многоквартирном доме.

Подключение домофона в многоквартирном доме — сложная задача, справиться с которой могут только специалисты

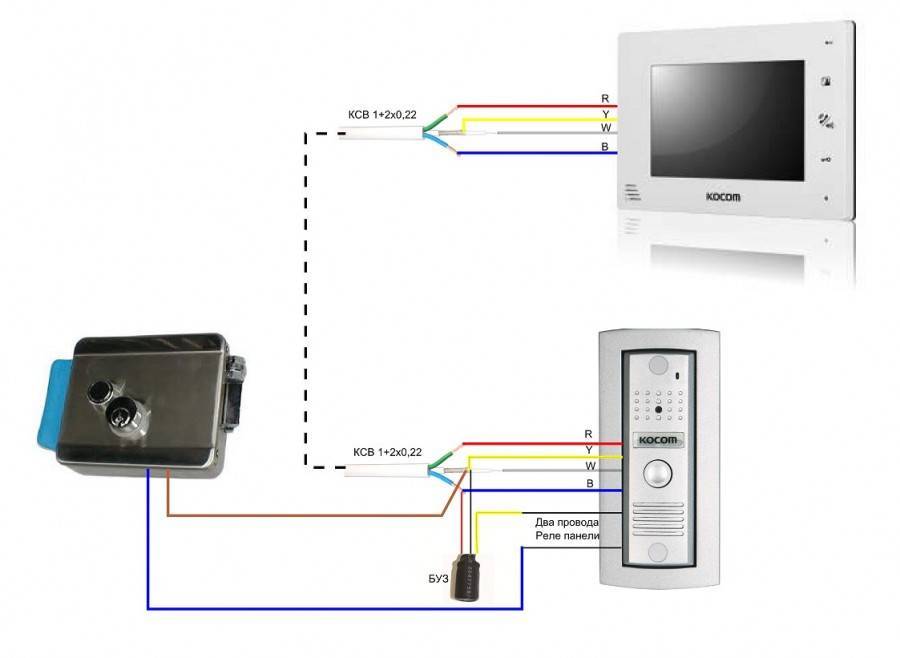

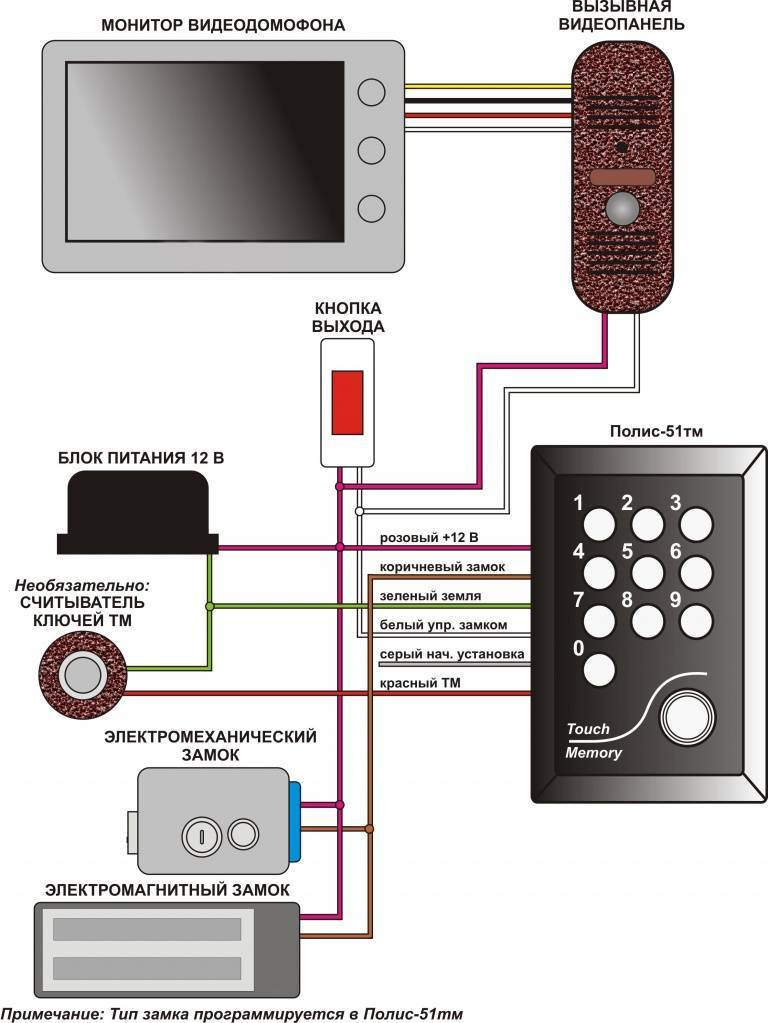

Подключение домофона с электрическим замком

Это самый популярный вариант монтажа такого оборудования. Здесь домофон и замок подключены вместе, что позволяет открывать замок при помощи кнопки на внутренней панели домофона или при помощи кода, электронного ключа со стороны наружной панели.

При установке аудиодомофона от внутреннего блока к наружному проводится трёхжильный кабель. Для подключения видеодомофона используется четырёхжильный кабель.

Во время подключения домофона надо помнить, что его внутренняя панель питается от 220 В, а вызывная — от внутренней панели.

Домофон с электрозамком является самым распространённым решением

Видео: подключение домофона с электрическим замком

Подключение домофона без замка

Это наиболее простой способ подключения, поэтому справиться с ним сможет даже новичок. Для соединения между собой внешнего и внутреннего блока необходимо использовать четырёхжильный кабель или два двухжильных провода. По двум жилам подаётся питание, а по другим двум — аудио- и видеосигнал.

Выбор способа подключения домофона зависит от вас. Если вам удобно выходить на улицу и постоянно открывать калитку, то можете установить домофон без электрозамка. Лучше устанавливать такое оборудование в комплексе с замком, которым можно управлять простым нажатием кнопки на домофоне не выходя из дома.

Справиться с установкой домофона без подключения его к замку сможет даже новичок

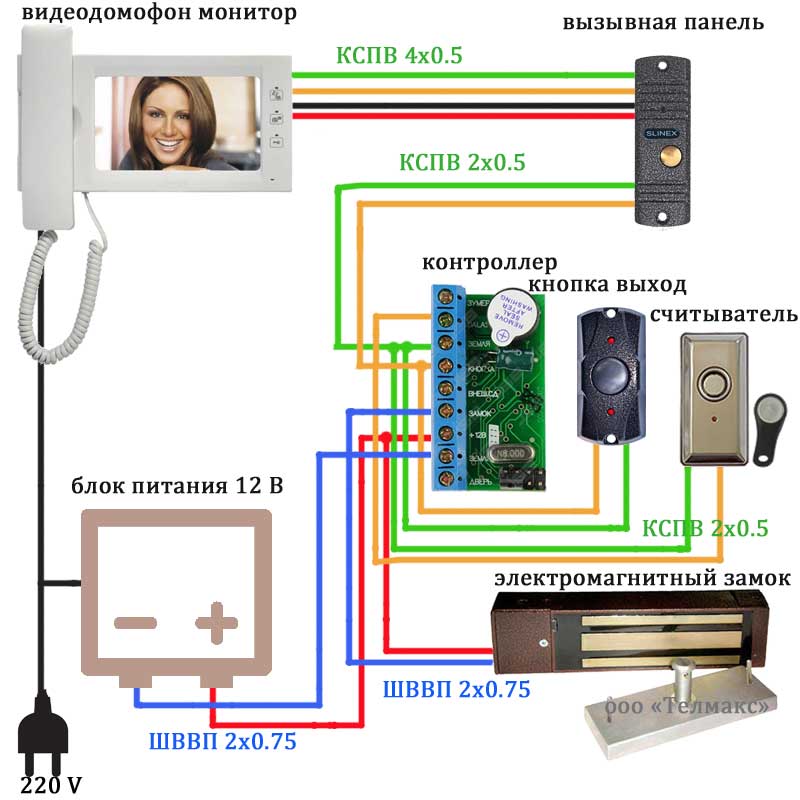

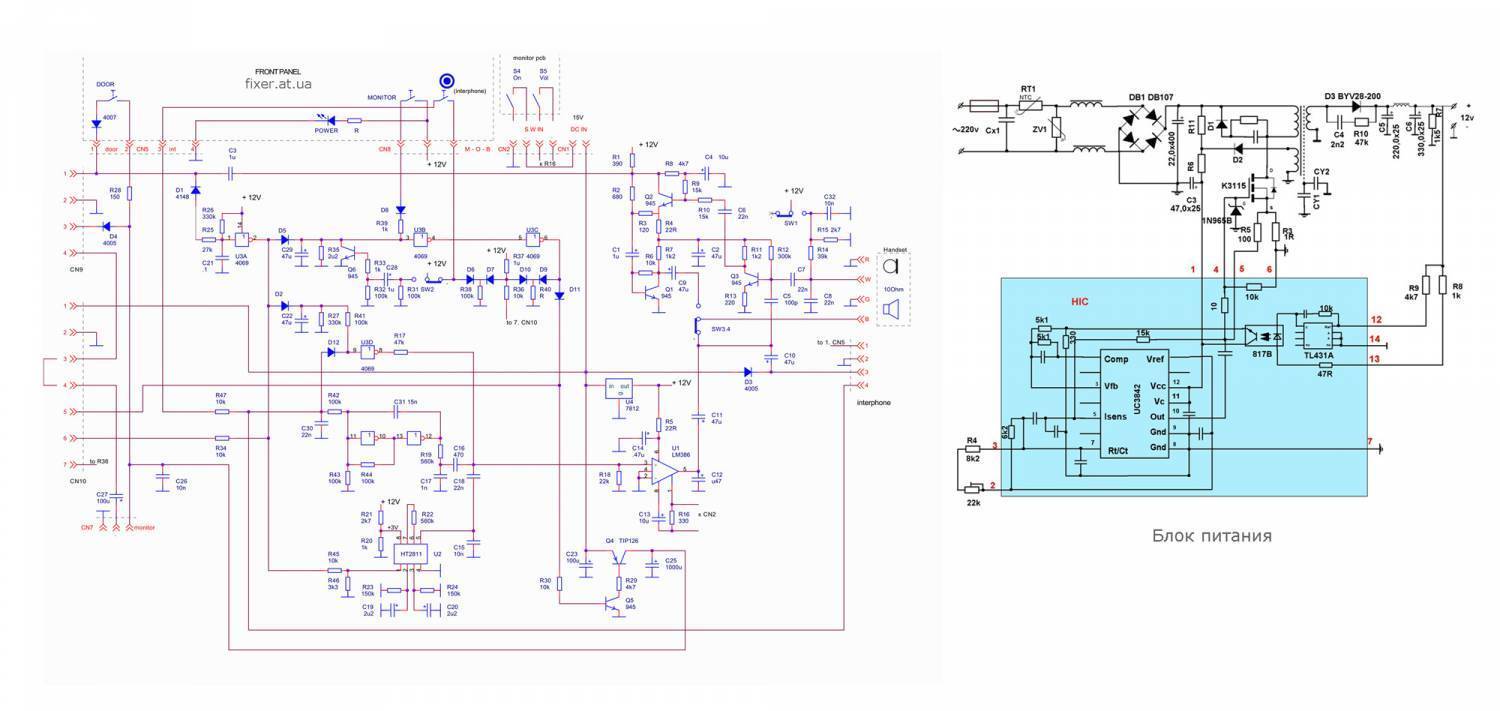

Соединение проводов к домофону и вызывной панели

Домофон Commax: инструкция установки, схема подключения

Домофоны Commax различаются по диагонали экрана, по типу связи, способу управления и пр. Некоторые модели умеют разделять экран на четыре части. Это удобно, если необходимо просматривать изображение с четырёх камер одновременно. Пользователь может выбрать цветной или чёрно-белый домофон, с функцией «свободные руки» и другие виды модификаций.

Более комфортным решением является возможность подключения беспроводной трубки. Таким образом, сигнал проходит не только на домофон, но и на саму трубку, что очень удобно, если квартира большая и вызов не всегда можно услышать. Наличие такой трубки позволяет использовать её не только как средство связи с системой домофона, но и как телефон, для чего достаточно подключиться к сети оператора связи.

Схема подключения

Схема подключения домофона Commax включает нескольких элементов. В их число входят: вызывные панели, контроллер, электрозамок, блок питания на 12 В и видеокамеры. Принцип соединения довольно прост.

Пользователь может не устанавливать видеокамеру, а вместо неё смонтировать дополнительную панель вызова. Это актуально для охраны больших участков с двумя калитками. В большинстве случаев вместо второй палении монтируется всё же камера. Таким образом, пользователю легче принять решение – открывать дверь или нет.

Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и на вход видеокамеры подаётся напряжение постоянного тока 12 В. Это трансформированная величина, полученная в результате преобразования блоком питания бытового переменного напряжения 220 В.

В системе предусмотрено использование двух электрических замков, однако пользователь может оставить лишь один или вообще их исключить из схемы. Если решено не устанавливать замки, то провода надо обязательно изолировать и спрятать под панель.

В случае, когда вместо второй вызывной панели используется видеокамера, звук транспортируется по одному каналу, а по второму только изображение. Чаще всего видеокамеру устанавливают непосредственно перед входом в квартиру, а вызывную панель перед входом в длинный коридор, пройдя который, посетитель попадает в кадр объектива.

В некоторых случаях подключается два домофона. Это удобно, если дом большой и одного поста мало, тогда один, к примеру, устанавливается на первом этаже, а другой – на втором.

Подключение

Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод

Важно сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно

• Синий провод общий, относительно него измеряется потенциал питания.
• Красный – аудиосигнал.
• Жёлтый – это плюсовая шинка основного питания оборудования.
• Белый – сигнал видеоизображения.

При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них.

Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.

При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью. Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.

Типы домофонов

Домофоны классифицируют по количеству обслуживающих абонентов, по принципу передачи сигнала, по типу панели и монитора и по другим механическим характеристикам.

По количеству абонентов

Классификация проста.

• Индивидуальный – абонентское устройство только одно и размещается в холле или в прихожей. Такой вариант устанавливают в загородных домах.
• Многоабонентный – для многоквартирных жилых домов и производственных зданий. К устройству выхода подключено от 2 до 1000 пользователей.

Наиболее популярны модели, рассчитанные на 2–10 пользователей. Они обслуживают лестничную площадку, подъезд, небольшой офис.

По типу передаваемого сигнала

Различают аудио- и видеодомофоны.

• Аудиоустройства – обеспечивает двухстороннюю голосовую связь с визитером. Модели востребованы благодаря низкой стоимости. Однако полной безопасности не обеспечивают. Лица позвонившего не видно, так что «гость» может представиться кем угодно. Тем не менее, для многоквартирных зданий этот вариант оптимален.
• Видеомодели – в наружном блоке домофона есть встроенная камера. Устройство передает не только голос, но и изображение визитера. Таким образом абонент может видеть посетителя и решить, стоит ли его пропускать.

Видеомодели оснащаются множеством дополнительных функций, так как их конструкция позволяет усовершенствовать прибор без больших дополнительных затрат. Как правило, у домофона есть записывающее устройство, что позволяет наблюдать за визитерами не только в режиме онлайн, но и по записи. Систему дополняют датчиками движения, инфракрасными фильтрами, чтобы иметь возможность вести наблюдение в темноте, возможностью передавать сигнал владельцу квартиры или дома о вторжении или посещении на телефон и прочее.

Видеодомофоны предполагают 2 способа передачи сигнала.

• Координатная – каждая домофонная трубка подключается к вызывной панели парой проводов. Довольно затратный способ, поэтому применяется при небольшом количестве абонентов – до 20 человек.
• Цифровая – вызывную панель подключают к многожильному кабелю, а пользователи идентифицируются с помощью кодов. Такой вариант позволяет обслужить куда большее количество абонентов, а также в любой момент подключить нового пользователя.

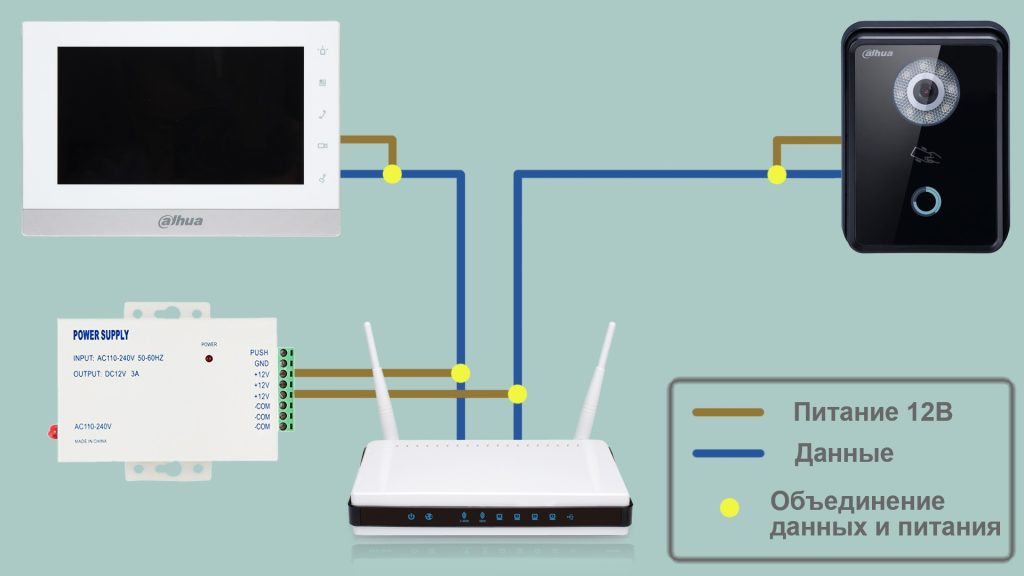

Существуют также беспроводные видеодомофоны. В этом случае для создания внутреннего и наружного модуля используется интернет-соединение или Wi-Fi. Система очень проста в установке и настройке, отличается богатым функционалом. Однако при нестабильном интернет-соединении ее преимущества исчезают. Кроме того, беспроводной домофон сильно зависит от расстояния между модулями, а также чувствителен к погодным условиям.

По виду панели

Вызывная панель – главное устройство домофона. Обычно его монтируют с внешней стороны. Но есть модели для внутреннего использования – на территории предприятия, например. Различают их по назначению.

Внешнее устройство должно соответствовать ряду требований:

• герметичный корпус, не пропускающий пыль, грязь, влагу, смог, дым и прочее;
• стойкость к резким перепадам температуры и влажности;
• устойчивость к механическим повреждениям;
• стойкость к коррозии – поэтому корпус обычно выполняют из прочного пластика или защищенного металлического сплава.

Есть и специальные антивандальные панели. Такие домофоны врезаются в стену, имеют механическое управление, заделаны в металл. Камеру защищает толстый слой ударопрочного стекла.

Внутренние домофоны менее устойчивы ко всем перечисленным факторам, но дешевле.

Функционал одинаковый: при необходимости устройства оснащаются обычной или инфракрасной подсветкой, датчиками, индикацией.

Организация питания для домофона

Домофон Визит, подобно другим аналогичным системам, требует организации питания для своего правильного функционирования. В данном разделе мы расскажем, как можно подключить питание к вашему домофону.

Для начала, необходимо установить блок питания, который будет служить источником электроэнергии для домофона. Блок питания обычно поставляется в комплекте с самим домофоном. Перед установкой блока питания, убедитесь, что напряжение электропитания соответствует требуемым характеристикам.

Приступая к установке, следуйте следующим шагам:

1. Выберите оптимальное место для установки блока питания. Обычно рекомендуется выбирать места, недоступные для детей и не подверженные влиянию влаги.
2. Откройте крышку блока питания и найдите клеммные колодки. Они обычно помечены надписями «плюс» и «минус» или «+», «-«.
3. Подсоедините клеммы блока питания к соответствующим клеммам домофона, соблюдая полярность и цветовую маркировку.
4. Убедитесь, что все соединения надежны и клеммы плотно закреплены.
5. Закройте крышку блока питания и проверьте, нет ли никаких неполадок.

После завершения установки блока питания, домофон должен начать функционировать без проблем. Если вы заметите какие-либо проблемы или неисправности, рекомендуется обратиться к специалисту для дополнительной диагностики и ремонта.

Параметры электрозащиты и проводки

Как поставить домофон? Монтаж домофона

Заметим! Чтобы провести переговорное-замыкающее устройство в квартиру и случайно не повредить провод, его помещают в специальную гофрированную трубку.

Любая система работает от электросети, защищают которую предохранителем (10 А) или автоматом (16 А). Если подобная защита отсутствует, устанавливают защитный аппарат (30 мА).

Требуется правильно рассчитать расстояние от квартирной трубки до внешней панели. Запасом оставить 20-25 см провода.

Домофон может получать питание от трансформатора. Как правило, к генератору электричества подключены провода, которые тянутся от переговорного устройства и внешней панели. Располагается электроцентр отдельно. Или переговорную трубку, установленную в жилом помещении, включают в розетку.

Монтаж базовой станции домофона

Шаг 1. Подготовка инструментов

Перед началом монтажа базовой станции домофона необходимо подготовить следующие инструменты:

• Отвертка;
• Плоскогубцы;
• Набор крепежных элементов;
• Перфоратор (при необходимости);
• Дрель (при необходимости).

Шаг 2. Выбор места установки

Выбор места установки базовой станции домофона является важным этапом. Необходимо установить базовую станцию в месте, где она будет наиболее удобна для жильцов и будет обладать наилучшей связью с интеркомами. Также, необходимо учитывать доступность места установки для проводов и кабелей.

Шаг 3. Установка базовой станции

После выбора места установки необходимо выполнить установку базовой станции домофона. Для этого следует выполнить следующие действия:

1. Открутить крепежную пластину;
2. Закрепить крепежную пластину на выбранном месте;
3. Закрепить базовую станцию на крепежной пластине при помощи крепежных элементов;
4. Проверить качество соединения и связи с интеркомами.

Шаг 4. Закрепление проводов

После установки базовой станции необходимо закрепить провода к базовой станции и соединить их с интеркомами. При необходимости, можно использовать перфоратор или дрель для прокладки проводов.

Шаг 5. Проверка работы станции

После установки базовой станции, необходимо проверить ее работу. Для этого следует:

1. Проверить наличие связи с интеркомами;
2. Проверить качество передачи звука;
3. Проверить корректность работы всех функций базовой станции.
