Юстировка спутниковой антенны
Инженерный компас
Очень упрощает юстировку спутниковой антенны даже новенькому инженерный компас. Как он смотрится, видно на рисунке. Стоимость – низкая. Плюсы его:
- Брать азимут можно одним взором, не шевеля компас.
- Вращая лимб с риской, можно заблаговременно учитывать магнитное склонение места; его перед юстировкой необходимо выяснить на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году изменяется.
- Компас оснащен дефлектором, значительно уменьшающим девиацию.
Искусно пользуясь инженерным компасом, грамотный и осторожный человек, в первый раз в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же воспользоваться обыденным компасом Андрианова либо туристическим, о магнитном склонении можно не мыслить: погрешность установки азимута будет больше.
Порядок юстировки
Сразу необходимо учитывать магнитное склонение. Если оно восточное, его необходимо отнять от долготы места; если западное – прибавить к ней. На 1-ый взор может показаться, что необходимо делать напротив, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

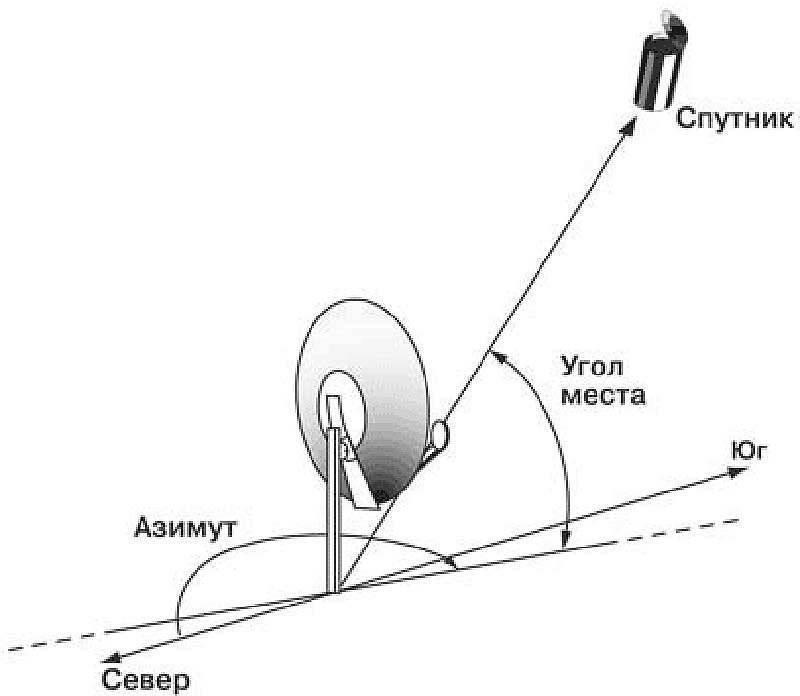

Дальше вычисляем настоящий азимут среднего из принимаемых спутников, как описано сначала статьи. Потом, повернув на угол, соответственный долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) приблизительно определяем его угол места.
Потом, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, при помощи инженерного компаса с поправкой на магнитное склонение выставляем антенну на подходящий азимут. Грубо, на глаз, выставляем створ антенны по углу места.
Для юстировки антенны телек с ресивером выносим наружу ближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Потом:
Подключаем телек и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные характеристики сигнала, по аннотации к нему.
Включаем режим поиска сигнала.
Осторожно и плавненько качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки верно учтены, корректировки азимута не требуется.
Если «не ловится», проверяем снова азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем функцию «качания»
Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», немножко поворачивая и качая антенну, добиваемся лучшего свойства и уровня сигнала. Ценность – за качеством. При 60% уровня и 80% свойства устойчивость приема будет в два раза выше, чем напротив.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При всем этом необходимо всегда держать под контролем сигнал. Если при затягивании некий гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из головного меню ресивера проверяем, тот ли спутник пойман. Если все характеристики были выставлены вручную, сбоев, обычно, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай поначалу.
Включаем снова «Уровень – качество» и, осторожно передвигая взад-вперед и чуток поворачивая конвертер в гнезде, добиваемся еще наилучшего, как может быть.
Дополнительные каналы приема
Подключаем к ресиверу последующий конвертор
В меню выставляем его характеристики.
НЕ ТРОГАЯ АНТЕННЫ, плавненько и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что необходимо, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся лучшего сигнала.
Аналогично юстируем 3-ий конвертор.
После «поимки» всех спутников аккуратненько обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Потом переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/либо наименования.
Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера избрать и настроить нужные программки (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит хоть какой спутник безо всяких усилий владельца.
Поиск направления
От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.
Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа
Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день
Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж
Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.
Поэтому лучше воспользоваться альтернативным методом.
Для этого нужно сделать две вещи:
- Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
- От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.
В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.
После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:
| Спутник | Частота | Скорость | Поляризация |
| Amos | 10722 | 27500 | H (горизонтальная) |
| Hotbird | 11034 | 27500 | |
| Sirius | 11766 | 27500 | V (вертикальная) |
Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.
Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало. Нужное направление тарелки для принятия сигнала находится в три этапа:
Нужное направление тарелки для принятия сигнала находится в три этапа:
- тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
- установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
- зафиксировать тарелку.
Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.
Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).
Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.
Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения. Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель
Такой уровень сигнала нормальный при отсутствии антенны
Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны
Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.
Принцип работы антенны
Спутниковая антенна – это тарелко-образный тип параболической антенны (мультифилд, Opticum AX 1000+, Maximum, Opticum X80 Premium, Orton X80, BIG BISAT), предназначенный для приема микроволн от источников связи, которые передают сигналы на телевидение, радио, иногда интернет-спутники (Intelsat 15, Intel, Eutelsat 36A/36B (36°E), TT-budget S-1401 SkyStar 3, Sky tv digital).
Параболическая форма офсетной тарелки отражает сигнал к антенне в фокальной точке. На координатор тарелки крепится устройство под названием рупорный облучатель (Satfinder), его настройка полностью автоматическая. Эта деталь является, по сути, усилителем, передние головки конвертора (LNB) собирают сигналы от фокальной точки и «ведут» их к блоку понижающего преобразователя. Рупор преобразует сигналы электромагнитных или радиоволн в электрические и настраивает их спектр.
Сейчас активно используется еще одна технология усиления – намотка на тарелку металлической сетки или дополнительных витков провода (см. фото). Такая настройка помогает увеличить поглощающую способность и чувствительность антенны даже к слабым сигналам.
Современные тарелки, предназначенные для использования в домашнем телевидении, как правило, имеют размер от 43 см до 80 см в диаметре, их настройка осуществляется в одном положении, для приема Ku-диапазона от одной орбитальной позиции. До существования прямых трансляции спутниковых услуг, домашние пользователи, как правило, применяют тарелку с моторизованным C-диапазон до 3 метров в диаметре для приема каналов с разных спутников. Чрезмерно маленькие тарелки могут вызвать проблемы в сети, но у них больший срок годности, проще производится настройка и долговечность.
Софт и программы для ПК и смартфонов для настройки спутникового телевидения
Satellite Antenna Alignment
С помощью этой бесплатной программы для ПК вы можете без труда и подручных средств рассчитать азимут и угол места для установки спутниковой тарелки. Работать с программой очень легко.
Запустив программу, просто занесите в раздел «Координаты места установки антенны» широту и долготу вашего дома (можно узнать, открыв гугл карты и вбив свой адресс). В левой части экрана отобразятся углы азимута и места на все возможные спутники. Найдите необходимый вам спутник и используйте полученные координаты. Программу можно совершенно бесплатно скачать здесь: https://satellite-antenna-alignment.ru.uptodown.com/windows.
Преимущества:
- множество настроек;
- полностью русскоязычное;
- работает во всех частях света.
Недостатки: устаревший интерфейс.
SatFinder
Аналогичное бесплатное приложение для смартфона называется SatFinder. Оно позволяет настраивать спутниковую антенну с помощью GPS навигации и работает в двух режимах:
- В режиме камеры.
- В режиме «прицела».
В первом случае расположение спутников автоматически отображается на экране телефона в виде специальной дуги. Всё что от вас потребуется – это правильно направить антенну.
Во режиме прицела приложение будет направлять вас с помощью координат и стрелок, которые будут меняться, если вы будете двигать антенну. Если она направлена точно на спутник – стрелочки в приложении станут зелеными. Приложение можно бесплатно установить из магазина Google Play https://play.google.com/store/apps/details?id=com.esys.satfinder&hl=ru&gl=US.
Интерфейс программы SatFinder
Преимущества:
- два режима поиска спутников;
- мгновенное определение местоположения через GPS;
- удобный интерфейс.
Недостатки: не обнаружено.
Dishpointer Pro
Хорошее альтернативное приложение для смартфона. Оно платное, но считается одним из лучших приложений для настройки спутниковых антенн в мире. Его можно купить для Android в магазине Google Play https://play.google.com/store/apps/details?id=satellite.finder.comptech&hl=ru&gl=US.
Преимущества:
- высокоточное определение спутников;
- нахождение пользователя даже в условиях с плохим GPS-сигналом (используя данные мобильного оператора).
Недостатки:
- приложение платное;
- меню на английском.
Возможные проблемы
Самостоятельно подключить спутниковую тарелку бывает совсем непросто. Особенно тем, кто раньше никогда не сталкивался с такой проблемой. При подключении чаще всего допускают такие ошибки:
- Выбран неподходящий диаметр тарелки. Если размер антенны выбран некорректно, это может вызвать ухудшение качества звука или изображения во время неблагоприятных погодных условий. Устранить эту проблему можно только заменой тарелки;
- Неверно установлена траверса. Следует отметить, что её нужно закреплять снизу кронштейна, а не над ним. Если делать это неправильно, могут быть проблемы с сигналом;
- Использованы проходные розетки. Если использовать этот вид розеток, сигнал может пропасть полностью. Лучше всего использовать оконченные розетки, которые идут в комплекте вместе с телевизионными;
- Использование сплиттеров, или разветвителей. Такой элемент подходит исключительно для аналогового ТВ. Дело в том, что спутниковые каналы передаются в таком виде, который обычный разветвитель не в состоянии пропустить;
- Использование большого количества соединений. Это приводит к потере полезного сигнала, а значит, ухудшается и качество приёма.
Какие же проблемы могут возникать непосредственно с модулем Триколор ТВ? Самая распространенная проблема — нет сигнала. Что подразумевается под этой проблемой? Если на экране нет изображения, а есть шум или просто чернота, это совершенно не означает, что нет сигнала. Такой экран свидетельствует о том, что ресивер не подключён к телевизору. Следует отметить, что физическое подключение и вставленный в оба разъема шнур не гарантируют, что телевизор видит ресивер. Подсоединение в данном случае есть, но ресивер все равно может не работать.
Если же на телеприёмнике есть сообщение «Нет сигнала», проблему можно исправить. Для этого необходимо нажать кнопку «Меню» на пульте от ресивера. Если на экране появилось главное меню, значит, приставка подключена к телеустройству. Если же меню не появляется, а надпись «Нет сигнала» продолжает висеть на экране, проблема может быть в том, что телевизор не видит приёмник. В последнем случае смотреть Триколор ТВ не выйдет.
Как смотреть на телевизоре зашифрованные каналы? Для этого нужно получить специальный доступ. Смарт-карта для телевизора позволяет получить больше возможностей. При помощи карты оборудование может декодировать зашифрованные каналы. Это означает, что количество каналов с картой в телевизоре станет намного больше.
Теперь вы знаете, как смотреть по телевизору спутниковые каналы. Оказывается, самостоятельно установить антенну совсем несложно. С этой задачей легко справится внимательный человек.
Настройка спутниковой антенны на 3 спутника Amos, Astra, Sirius Hotbird
Установка спутникового телевидения из трёх спутников позволит просматривать множество бесплатных русскоязычных телеканалов (более 90) и огромное количество иностранных (более 2 тысяч). Комплектация стандартная:
- спутниковая антенна,
- три конвертера на Ku-диапазон;
- два пластмассовых крепления боковых конвертеров;
- антенные мачты или кронштейны;
- DiSEqС (Дисека)-комутатор конвертеров;
- коннекторы F-типа;
- коаксильные кабеля 75 Ом.
Astra
Транспондеры для спутников Астра, Амос, Хот Берд
Используйте спутниковый тюнер (ресивер), например Openbox X800. В меню тюнера откройте пункт «Установка антенны» и самостоятельно установите частоту для спутника Astra, который станет центральным в нашем трёхспутниковом соединении:
- Н — горизонтальная поляризация;
- V — вертикальная поляризация;
- позиция — 4,80 Е;
- частота — 11,766 Ггц;
- символьная скорость (S/R) — 27500;
- коррекция ошибок (FEC) — ¾.
Антенну необходимо сориентировать на местонахождение спутника. При этом вы должны убедиться, что антенна направлена на правильный спутник. Для проверки необходимо ввести транспондеры, приведенные в таблице и включить любой канал. Если в результате сканирования каналы не появились, значит антенна настроена неправильно и настройку нужно провести заново.
Amos
Настройка спутника Hotbird и Amos заключается в том, что вам необходимо найти правильное положение конвертера относительно центрального. Для этого вы должны перемещать его горизонтально и вертикально, пока не обнаружите приемлемый уровень сигнала.
- позиция — 13E;
- частота — 10,815 Ггц;
- символьная скорость (S/R) — 30000.
Hotbird
Подключите кабель к конвертеру, затем откройте меню тюнера и задайте следующие параметры:
- позиция — 4W;
- частота — 11,139 Ггц;
- символьная скорость (S/R) — 27500.
Затем соедините DiSEqC с соответствующим конвертером и выставьте в тюнере номера портов для каждого спутника. К примеру, в нашем конкретном случае:
- первый порт — спутник Astra;
- второй порт — Amos;
- третий порт — Hot Bird;
- четвёртый порт — свободный.
Так называемый дракон- спутниковая тарелка, настроенная на три популярных спутника Амос, Астра и ХотБерд
Как настроить спутниковую антенну от Триколор ТВ
Установка антенны
Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:
Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея). Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ. А также нежелательное размещение возле водостока, во избежание попадания влаги
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты
Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!
Сборка и крепление
ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь».
Крепим конвертер выходами вниз, во избежание попадания влаги
Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм
Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.
После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.
ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ».
Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора
Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.
Подключение антенны к телевизору
Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:
- Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
- Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.
Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.
Сборка комплекта
В выборе тарелки ключевым является ее диаметр. Для домашнего приема в южных регионах хватит зеркала антенны диаметром 0,6 м. В северных регионах для устойчивого сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало обеспечивает сигнал лучшего качества, но «поймать» спутник им труднее, чем маленьким. Спутниковая антенна лишь на первый взгляд выглядит сложной конструкцией. Собрать и установить ее можно своими руками. Комплект вашей тарелки должен состоять из следующих деталей:
- Спутниковая антенна. Это и есть большая тарелка-зеркало.
- Ресивер, который будет принимать, преобразовывать и передавать сигнал-картинку в телевизор. Приемники бывают разные в зависимости от ваших целей.
- Конвертер, который отвечает за прием сигнала со спутниковой антенны. Их должно быть три, поскольку антенна принимает одновременно сигнал с трех спутников.
Собрать спутниковую антенну можно своими руками
- Крепеж для конвертера — мультифид.
- DiSEqC (дисек). Устройство-помощник, которое механически переключает спутник, от канала к каналу.
- Телевизионный коаксиальный кабель. Его длину рассчитайте заранее.
- F-коннекторы для сцепления кабелей. Для подключения одной точки понадобится 8 шт.
- Крепление антенны.
Сборка антенны
Далее вам необходимо сделать следующее:
- Определите местоположение и просверлите отверстие для кабеля, ведущего в дом.
- Просверлите в стене три отверстия для анкеров, к которым будет крепиться настенный кронштейн.
- Перенесите шнур в помещение, оставив тайник снаружи.
- Установите настенный кронштейн.
- Закрепите трубку преобразователя разъемом вниз, чтобы на устройстве не накапливался снег и мусор.
- запустить кабель.
- Снимите с провода верхнюю изоляцию (около 15 мм), не повредив оболочку.
- Открутите слой экрана и поместите его по всей длине кабеля.
- Хорошо накройте тесьму фольгой.
- Прикрутите соединитель F.
- Пассатижами откусите концы проводника, длина которого больше 2 мм.
- Вставьте вилку в розетку преобразователя.
- Прикрепите кабель к держателю привода изолентой.
- Изолируйте разъем силиконом.
- Прикрепите антенну к кронштейну.
- Закрепите кабель на кронштейне нейлоновыми стяжками, оставив в запасе петлю 80-100 см.
Изначально механизм поворота антенны не требует капитального ремонта, так как при настройке в разные стороны потребуется направить антенну.
Распространённые ошибки монтажа и подключения
Если после монтажа конечное изображение на ТВ оставляет желать лучшего, то это указывает на то, что в процессе были допущены ошибки. Самые распространённые среди них:
- Малый диаметр антенны. В этом случае решение единственное — замена.
- Неверно подобранный конвертер. Чаще всего проблемы возникают при подключении дополнительных спутников (отличных от Astra, Amos, Hot Bird).
- Не установлен защитный кожух на «зеркало». В этом случае при наступлении морозов антенна покрывается наледью, что существенно снижает качество ТВ-сигнала.
- Выбран несовместимый кабель. В этом случае изображение всегда сопровождается шумами, артефактами и часто прерывается (появляется сообщение «Нет сигнала»).
- Некачественный обжим кабеля. Изображения в этом случае, как правило, вообще нет. Желательно каждое соединение проверить с помощью мультиметра, чтобы убедиться в отсутствии замыкания жил.
Выбор места установки спутниковой антенны
Для спокойствия надо было установить антенну в укромном месте незаметном для посторонних и с возможностью быстрого монтажа/демонтажа. Участок рядом с домом имеет почти свободное пространство на юг. И участок не просматривается летом с дороги из-за зарослей кустов. Сначала использовались подручные опоры, но их нестационарность не позволяла обеспечить надежный прием сигнала и быструю настройку спутниковой антенны.
Временная установка Супрала
Вариант наземной установки с простой настройкой на нужный спутник мне понравился. Нравится — делаю стационарную опору для установки антенны на земле.
Установка антенны
Прежде всего определитесь с будущим местоположением антенны

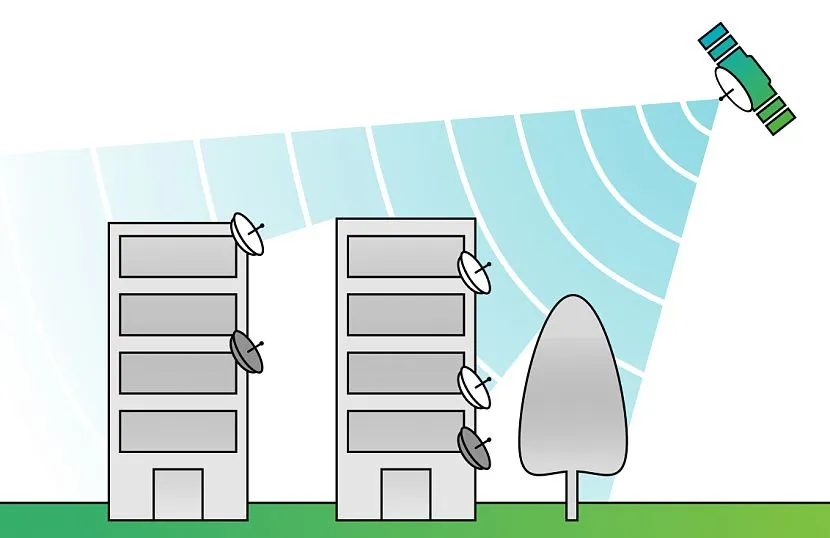

При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно
Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.
В процессе сборки вам может понадобиться следующий инструмент:
- ударная дрель или перфоратор с набором сверл;
- ключи на 10 и 13;
- «кусачки»;
- отвертка;
Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.
Установка антенны
Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво
Анкером или болтом – не важно, главное – сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится
После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.
Инструкция для «чайников»
Чтобы произвести монтаж в соответствии со всеми правилами, нужно узнать, куда его необходимо направить. Это можно сделать с помощью специального сервиса Agsat.com.ua/satdirect. На страничке нужно указать место, где находится оборудование, и выбрать спутник. После того как вы совершите это действие, на дисплее будет отображено необходимое направление.
Для того чтобы узнать координаты расположения, можно воспользоваться Интернетом или справочником. Также следует узнать данные о передатчике. Нужно верно определить углы разворотов и наклонов спутниковой антенны. Лучше для этого воспользоваться специальным программным обеспечением, так как вручную выполнить такую работу очень сложно.
Перед тем как приступать к установке оборудования, убедитесь в наличии спутникового сигнала. Антенну при этом нужно держать руками. В том случае, если никаких проблем с этим не возникло, можно переходить к монтажу кронштейна. С помощью перфоратора в стене делаются отверстия для анкеров. Их размер должен подбираться в соответствии с весом всей конструкции и материалом, из которого сделаны стены. После того как кронштейн будет закреплен, можно устанавливать саму спутниковую антенну.
А документы на него необходимы?
Необходимо ли согласовывать домашнее спутниковое телевидение в каких-либо инстанциях, регистрировать, получать разрешение? Нет, не надо. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите перечень каналов, то многие окажутся отмечены звездочкой, восклицательным знаком либо каким-то еще значком. Это – платные каналы. Чтоб их глядеть, необходимо приобрести карточку-ключ.
Если вы заблаговременно понимаете, какие из платных каналов вам необходимы, приобрести карточку на их можно совместно с ресивером, либо в компании, занимающейся спутниковым вещанием.
Но, если вы живете многоквартирном доме, то для установки антенны на стенку либо на крышу будет нужно разрешение обладателя либо эксплуатирующей здание организации. Но если антенна закреплена за огораживание балкона, а несущие конструкции при ее установке не трогались, то разрешения не надо.
Правда, при всем этом антенна будет посильнее шататься под ветром, и в нехорошую погоду прием будет неуравновешенным. Потому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В Рф наикрупнейшая из таких – Триколор.
Место для установки антенны
Перед установкой, необходимо убедиться на местности в правильном направлении антенны, которая должна быть направлена на спутник, — это будет воображаемая линия, которая их соединяет. Отличным способом для точного поиска может послужить мобильное приложение «Спутниковый указатель». Оно поможет определить верное направление, а также угол подъема антенны.
Выберите подходящую точку для крепления антенны. Главное в выборе места размещения — прямая видимость в направление спутника, отсутствие загораживающих обзор объектов: веток деревьев, высоких густых кустов, зданий и сооружений деревьев и т. п. Для упрощения процесса установки и настройки антенны, целесообразно размещать антенну в непосредственной близости к телевизору.
Антенну можно установить на стене или на крыше дома, разместить рядом с окном, на лоджии или балконе (внутри лоджии или балкона с остеклением не рекомендуется). Устанавливать антенну в местах интенсивного попадания на зеркало антенны осадков, дождя, снега, воды или льда, таких как водосливы, скаты наклонной крыши и т. п. настоятельно не рекомендуется, т.к. это чревато не только ухудшением качестве сигнала, но и разрушением конструкции вследствие схода с крыши льда или снега.

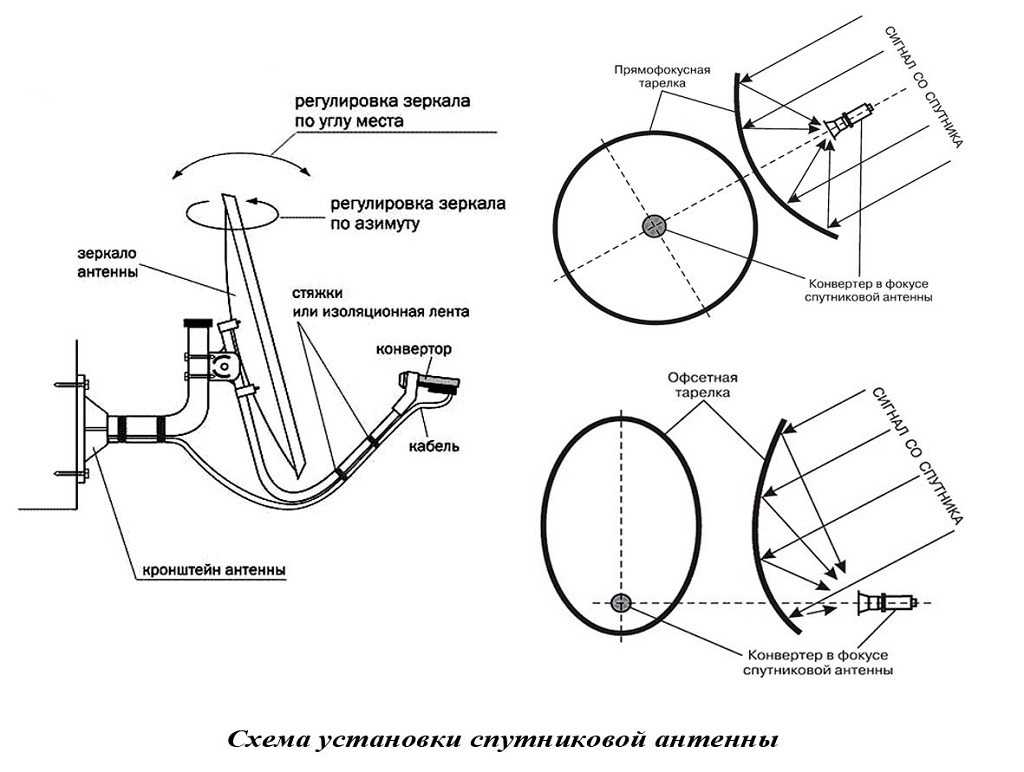

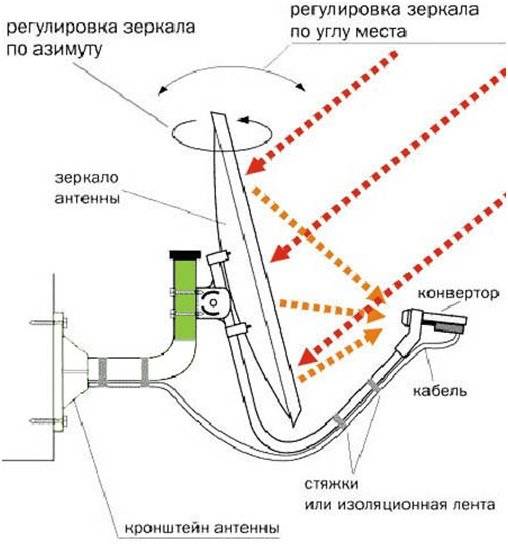

Схематичное изображение расположения спутниковой антенны относительно спутникаИсточник gs.ru
