Самостоятельный монтаж раздвижной двери-купе в 6 шагов

Какие ошибки чаще всего встречаются во время монтажа дверей-купе?

Первая типичная ошибка самостоятельной установки раздвижных конструкций — слабое крепление бруса, или трека. Этот элемент крепится к штукатурке. При использовании короткого дюбеля «фундамент» держится на штукатурке. В результате постоянного движения створок создается вибрация, которая постепенно расшатает дюбеля.

Второй типичной ошибкой является монтаж конструкции, при котором не учтена ширина наличников — полотно монтируется уже после установки наличников. Это означает, что во время эксплуатации конструкции проявится соприкосновение с боковыми элементами (царапание), что очень заметно в открытом положении.

Третья, самая заметная ошибка — установка флажка. По технологии он устанавливается при помощи отвеса. Если точка выбирается «на глаз», дверь устанавливается под углом. По этой причине возникнет дополнительное трение и появится шум.

Установка межкомнатных конструкций требует специфических умений, навыков, внимательности, осторожности, аккуратности. Перед стандартными дверьми они определенно выигрывают, так как наделены рядом таких преимуществ:

• бесшумный ход;
• отсутствие вероятности хлопков из-за сквозняка;
• занимают мало места в квартире, доме;
• легко ремонтируются.

Если мастер выполнит полный объем работ на протяжении 1,5-2 часов, то неспециалист справится с установкой межкомнатной раздвижной конструкции дома за 3 часа максимум. Бояться, что из-за поломки каретки невозможно найти комплектующие, не стоит. На рынке комплектующих частей к раздвижным конструкциям больше, чем к классическим. Можно самостоятельно подобрать их на официальном портале Леруа Мерлен. Запчасти продаются в каждом строительном магазине. Цена их часто ниже стоимости петель.

Не стоит бояться применять подобный вариант конструкции дверей в квартире. Выполнить работу аккуратно, создать конструкцию, не занимающую много места, вам удастся и самостоятельно.

Подготовка к работам

Перед тем как поставить раздвижные двери купе своими руками нужно приготовить все материалы и нужные инструменты. Для выполнения работ для вас пригодятся:

• дверное полотно;
• наличники;
• древесный брус с поперечным сечением 50 мм;
• направляющая;
• фальшпанель;
• стопоры и иная фурнитура.

Направьте внимание: меж наличниками и полотном должен оставаться достаточный зазор, чтоб они не терлись друг о друга

Корректность работы двери

-купе находится в зависимости от точности снятых вначале замеров дверного проема

Чтоб стремительно и отменно собрать дверь своими руками для вас потребуются такие инструменты:

Установка

Откатной Раздвижной Дверимежкомнатные двери
Подробнее с продукцией фабрики дверей Фрамир…

Межкомнатные двери купе своими руками

Еще более статей на stroy-land.net.

Но чтоб полотно стало совершенно недостаточно просто поставить его на ролики. Для этого необходимо высчитать его габариты и высоту от пола. Как высчитать нужный размер двери купе? Для этого замеряйте просвет и прибавьте к приобретенным цифрам приблизительно по 5 см. Конкретно на такую величину должна быть обширнее дверь в обе стороны и большей в высоту, чтоб стопроцентно его закрывать. Чтоб высчитать длину направляющей нужно помножить ширину двери на два.

После того как все предварительные работы были завершены можно начинать установка.

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

• подготовка дверного проема;
• крепление направляющих элементов;
• установка полотна;
• врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

1. линейка и карандаш;
2. фрезерный станок;
3. стамеска и молоток;
4. саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Как правильно установить выдвижную навесную гармошку?

«Гармошка» – это отличный вариант и в офисные помещения, и в квартиры. Стоят они сравнительно недорого, и, как любая другая дверь-купе, ассоциируются с компактностью.

«Базой» для данных изделий служат массивы из различных пород деревьев, но, минусом таких дверей является то, что они весьма нелегкие. «Заменителем» дверей-гармошек из массивов являются пластиковые двери. Минус – «хлипкость» конструкции. Плюс – цена изделия.

Для работы, прежде всего, нужно подготовить дверной проем должным образом – несомненно, можно вмонтировать дверь-гармошку и в уже существующую дверную коробку, однако, такой шаг может заметно уменьшить ширину уже имеющегося проема.

Целесообразно будет, все-таки, убрать старую дверь и коробку, и убрать всю затирку под ней до бетона или кирпича (материала, из которого и построен Ваш дом). И затем лишь, необходимо замерять проем, и сверять его с номинальными размерами двери при разном количестве составляющих.

Данные размеры написаны в документе к двери. Учитывайте лишь ширину доборов. В итоге, Вы разбираетесь, что делать с проемом: расширить или же наоборот, сузить, при помощи строительной пены, доборов и брусьев.

Заранее подготовленные доборы вначале отрезают для выполнения коробки без порожков. Затем сверлят отверстия двухмиллиметровым сверлом, на месте саморезов, и ставят саморезы, прикрепляют перекладину вверху, там, где располагаются вертикальные доборы.

По окончании строительства коробки, ее необходимо вставить в проем, с помощью брусьев. Чтобы прикрепить к стене доборы, используют длинные анкерные болты – по 3 шутки слева и справа, и 2-3 наверху.

Берем монтажную пену и запениваем отрезок между добором и стеной, ждем, пока она застынет. А позже начинаем установку самой двери.

Как и в установке любой раздвижной двери, начинать нужно с направляющих. В комплекте с дверью уже идет такой профиль. Надо измерить выбранную длину профиля, а излишек отрезать.

Также нужно отрезать профиль глухой области и место со стороны ручки двери. Необходимо проверить все размеры, прислонив профиля, но, не устанавливая их. Затем нужно проделать отверстия в профилях 3 мм, причем в верхнем профиле делать отверстия нужно с расстоянием около 6 см, а на боковых – около 16-17 см.

Если профиль крепится специальными клипсами, то приступайте к их монтажу по всей необходимой площади двери. Наверху у Вас должно получиться около 7 клипс, а по бокам 4-5.

Приступаем к сборке дверного полотна. Следует запомнить, что все полосы должны быть одинаковыми по высоте, а при установке необходимо оставлять зазор внизу около 10 мм – для вентиляции.

Как нужно собирать данный вид дверей, обычно пишут в паспорте к ней. Если Ваша будущая дверь пластиковая, то панели в ней соединяются при помощи пазов или с помощью дополнительных прокладок.

По окончании соединения всех составляющих, необходимо собрать и закрепить всю фурнитуру. Остается лишь установить собранную дверь в проем.

Чтобы это сделать, дверь нужно прикрепить роликами в направляющий профиль, затем сложить и расположить в центре профиля, таким образом, легче установить направляющую в дверном проеме.

Если Вы используете клипсы, то и направляющая прикрепляется на них. Затем нужно приступить к установке боковых профилей. Осуществляется проверка легкости хода двери и плотности ее прилегания к ответному профилю со стороны ручки.

Если с этим все в порядке, нужно закрепить ручку. Во время того, когда дверь закрыта, отмечают местонахождение замка с другой стороны, и на это место приделывают защелку с магнитом.

Когда все готово, закрепляются наличники.

Лишняя их часть отрезается ножовкой под острым углом. Закреплять их можно жидкими или специальными гвоздями с невидимыми шляпками. Установка двери-гармошки готова.

Как самостоятельно изготовить дверное полотно

Берутся панели ДСП востребованного размера. Можно использовать одну панель, можно две. К примеру, если дверной проём имеет окантовку коробкой 76,5х197,5 см, значит, нужно взять полотно размером 80х200 см.

Дверное полотно должно подходить по размеру проема

Для облегчения веса полотна в нем вырезают 1-2 квадрата или же прямоугольник. В эти проёмы впоследствии устанавливают стекла. Можно создать своего рода филёнку, вставив тонкую фанеру.

Первый этап. Производится разметка полотна. От краев отступают 15 см, не менее.

Второй этап. Среднюю часть полотна удаляют при помощи электрического лобзика. С этой целью в углу (любом) размеченной фигуры просверливается отверстие, чтобы можно было вставить пилку лобзика.

Третий этап. По периметру двери, а также внутри созданной рамы целесообразно облагородить торцы ДСП. Для этого применяют самоклеящуюся ленту. Фиксируют ее, прогревая утюгом.

Материалы дверных полотен

Можно выбрать другой вариант: дверь изготавливают из бруса, обработанного заблаговременно. Крепление производится перемычками, состоящими из брусков более узких размеров или из прочных реек. А между ними вставляется фанера или стекло.

Конструкция раздвижной двери

Раздвижная деревянная межкомнатная дверь. Пошаговая инструкция!

Данный вариант схож с другими деревянными дверями, но выглядит эффектнее за счет того, что доски никак не обрабатываются, что придает еще более старинный вид, а металлическая рама не дает уступить в прочности и надежности.

Давайте убедимся в этом сами, взглянув на инструкцию

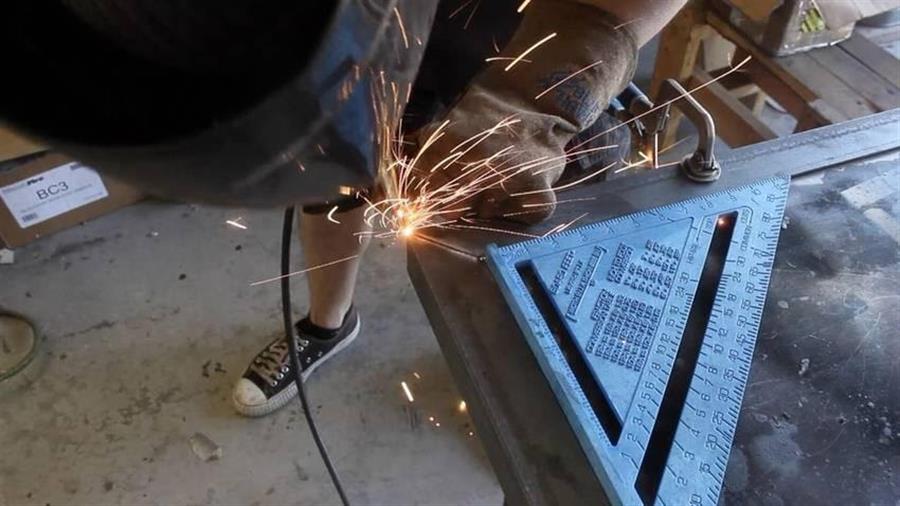

Первым делом свариваем раму из металлических уголков

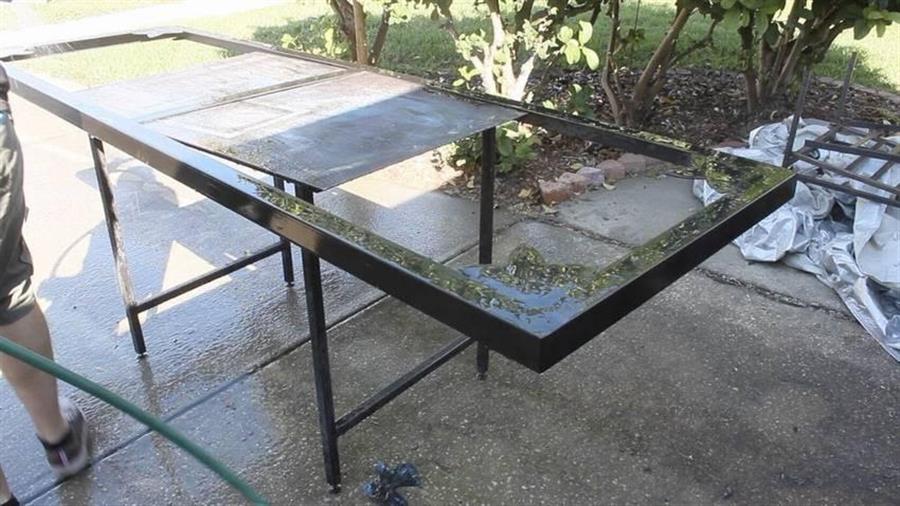

Далее красим получившуюся заготовку

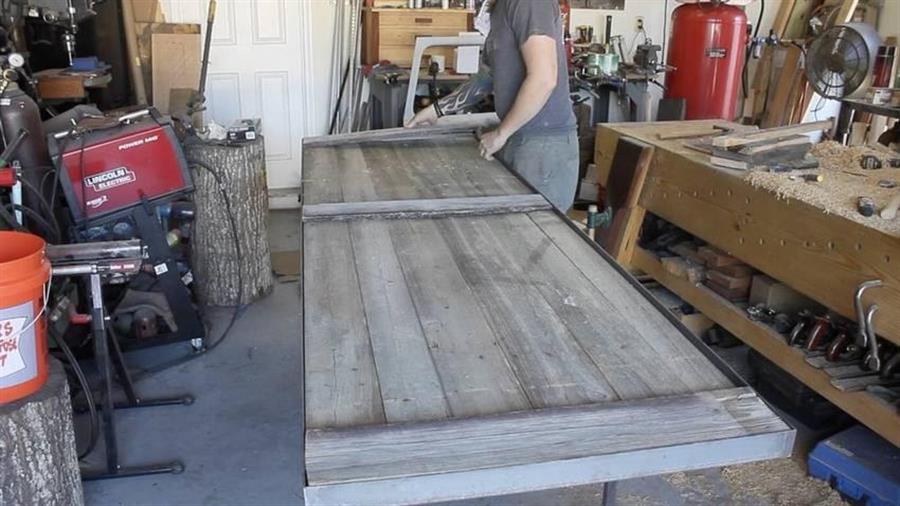

Устанавливаем в раму предварительно обрезанные доски

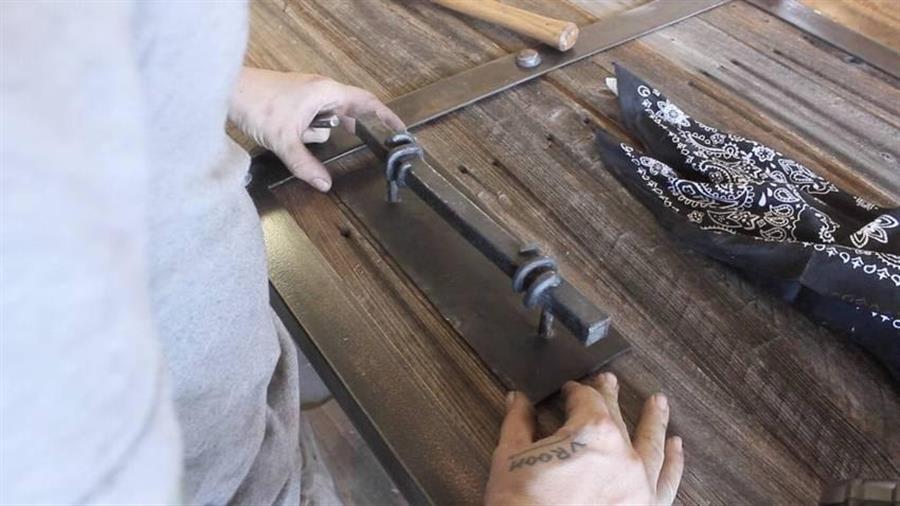

Устанавливаем ручку. Дизайн выбираем сами в зависимости от предпочтений

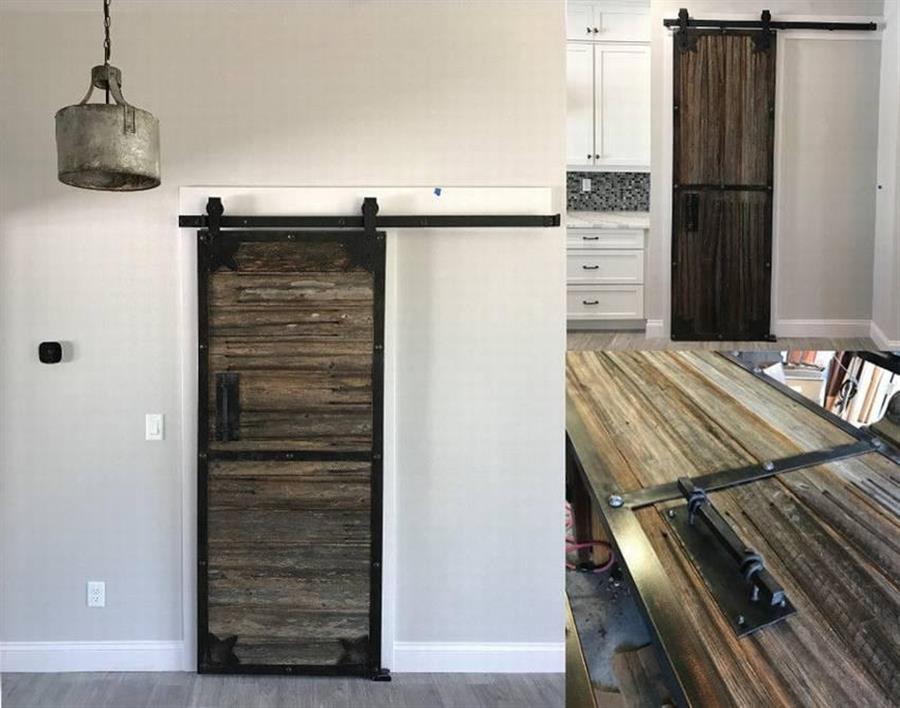

Подвешиваем дверь с помощью направляющих и роликов

Источник фото: www.instructables.com/id/Sliding-Barn-Doors-From-Reclaimed-Prison-Fence-How

Читать полностью (ссылка)

Предварительные расчеты

Прежде чем приступить к закупке материала, следует определить, какого размера будет ваше изделие. Все виды профилей, в том числе рельсовые и опорные, реализуются метражами, что очень удобно. Нарезку и обработку краев ДСП или МДФ, а также стекла или зеркал для внутреннего заполнения двери лучше заказать в специализированной фирме. Обойдется подобная работа в минимальную сумму, детали получатся идеально ровными, а вероятность ошибок сведется к минимуму.

Замеры для расчета количества комплектующих

Высоту конструкции определить просто. Для этого требуется узнать высоту будущего шкафа и отнять от данной цифры 40-45 мм (высоту профилей).

Рассчитаем размер каждой из створок. Слишком широкими их делать не стоит – из-за большой нагрузки на ролики они быстро выйдут из строя. Учитывать стоит также материал наполнения двери – чем она будет тяжелей, тем уже следует делать створки. Оптимальная их ширина 50-80 см. Так как створки не будут перекрывать друг друга, от полученной ширины следует отнять лишь ширину вертикальных планок (1,3 см).

Для удобства размеры каждой из детали лучше занести в таблицу с указанием их длины, ширины и количества. В сети существует немало программ, предназначенных для точного расчета систем раздвижных дверей.

К примеру:

Вам понадобится указать лишь количество секций, высоту и ширину проема, планируемое количество створок и вид наполнения (ДСП, МДФ или зеркало). Программа сама рассчитает количество и размер комплектующих.

Опорные ролики

Конструкция на подвесных роликах

Двери шкафа-купе можно заменить встроенными дверями. Для их изготовления понадобятся те же комплектующие: рельсы-направляющие, опорные профили, ролики и пр. Основное отличие в том, что дверное полотно при открытии будет спрятано в нише стены из гипсокартона или кирпича. Кассету (пенал) для подобных конструкций лучше приобретать в комплекте с остальными деталями.

Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы

Советы и рекомендации

При решении установить раздвижные двери своими руками, следует выполнить ряд полезных рекомендаций: Так, к примеру, при решении произвести монтаж конструкции типа – пинал, то перед началом всех работ следует тщательно исследовать стену на предмет скрытой проводки, прохождения труб и удостовериться, что стена в достаточно хорошем состоянии для подобного типа работ. Вырезать карман для двери самостоятельно из прочной бетонной стены крайне проблематично без профессиональных инструментов, поэтому рекомендуется использовать вариант с образованием полости для полотна при помощи накладных панелей и других декоративных приспособлений.

При покупке дверных конструкций удостоверьтесь в правильности подсчета всех параметров. Убедитесь, что при подсчете учитывались погрешности и особенности конструкций. Помните что полотно, уходящее в нишу в стене, за счет различных креплений в конечном итоге может не закрывать полностью дверной проем, если при покупке вы брали полотно с точностью до миллиметра соответствующее вашему дверному проему. Также учитывайте вес деревянного полотна в зависимости от типа конструкции, которая будет его держать. Ведь при высокой тяжести полотна и небольшом количестве креплений возможны заметные и кране неприятные перекосы.

Последовательность сборки двери

При самостоятельной сборке дверей шкафа-купе, сперва необходимо провести точные замеры. Приобретают вставки ДСП, стекла и зеркала, нужного размера. Торцовочной пилой или ножовкой по металлу отрезают 2 вертикальные, нижние и верхние профили для каждой двери.

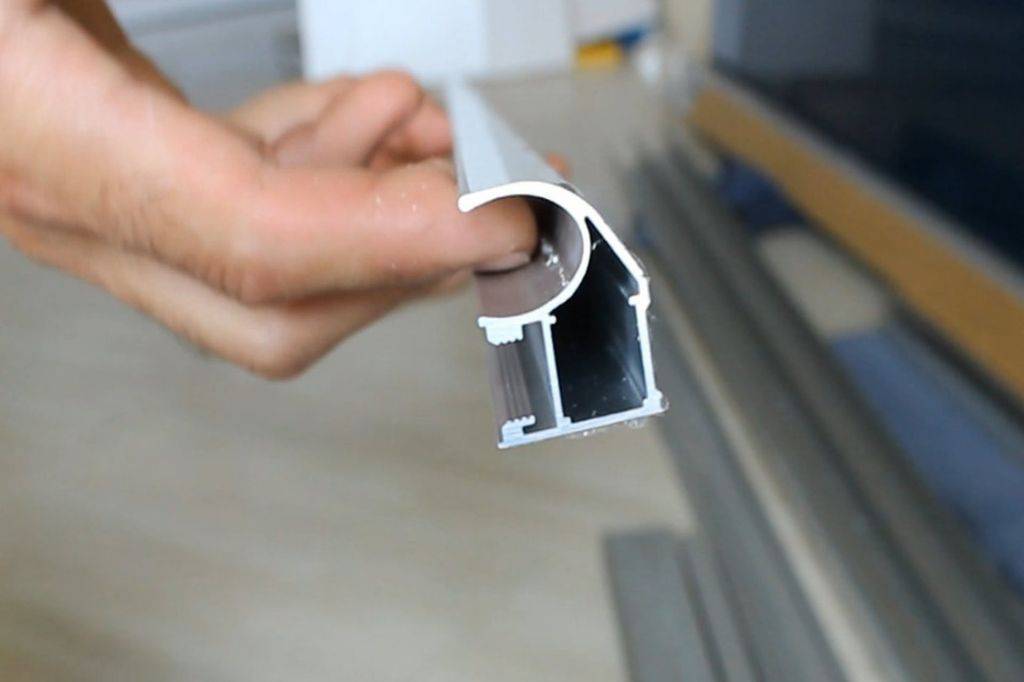

При самостоятельной сборке размеры профилей и направляющих должны быть измерены точно

После этого проводится работа согласно схеме:

• Монтаж горизонтальных профилей;
• Монтаж вертикальных профилей;
• Сборка конструкции и установка роликов;
• Сборка верха двери;
• Сборка низа двери.

В вертикальный профиль нужно поставить регулировочный винт. Он крепит один из колесиков, и одновременно регулирует наклон створок.

Из чего состоят двери для шкафа купе

Раздвижная система обычно состоит из таких комплектующих:

• дверная рама (боковые стойки + горизонтальные планки);
• наполнение – дверное полотно;
• нижние и верхние ролики;
• буферная лента;
• направляющие дорожки.

Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.

Дверная рама
Боковые стойки	Дюралевые стойки имеют продольные пазы, в которые вставляют полотно. С наружной стороны профиль сделан в виде загиба, который выполняет функцию ручки. Сечение стоек может быть разным, но все они скрывают продольный паз загибом. Некоторые боковые планки делают сплошными, а к ним посередине крепят отдельные ручки в виде фигурных пластин.
Поперечные планки	Поперечины соединяют вертикальные стойки в единую конструкцию – раму. Внутрь нижней поперечины устанавливают пару вертикальных роликов. Сечение горизонтальной планки и высота бортов рельсовой дорожки полностью скрывают ролики.
	Если наполнение состоит из нескольких фрагментов, то в раму вставляют средние планки. Они имеют двухсторонние пазы, в которые входят сверху и снизу листы полотен. Узнайте более полную информацию о профилях для шкафа купе. Достойна внимания продукция австрийской фирмы «Штерн».
Буферная лента	Ворсистая полоса на самоклеящейся основе (именуемая также шлегелем) предназначена для выполнения двух функций. Мягкая структура ленты гасит звук от примыкания двери к боковой стенке корпуса шкафа. Ворс отсекает проникновение пыли внутрь шифоньера. На стойках с внешней стороны рамы для буферной ленты сделаны вертикальные пазы.
Можно собрать дверное обрамление по принципу оконной рамы из деревянного бруса. В нем, как и в металлической раме, делают фрезером продольные пазы по внутреннему периметру рамы. Ширина щели должна равняться толщине полотна наполнения.
Направляющие дорожки	Имеют разное сечение. В разрезе обе планки напоминают литеру «Ш». Нижняя дорожка сделана с невысокими продольными пазами. Этого достаточно, чтобы удержать колёсики от поперечного смещения. Верхний профиль имеет высокие борта (40 мм) так, как нужно удерживать верхние роликовые устройства, а вместе с ними и всю дверь от опрокидывания. Более подробно узнать о направляющих для шкафов купе можно здесь
Наполнение дверного полотна
Зеркало	Зеркальные двери шкафа купе создают красивый фасад мебели, визуально расширяют пространство и улучшают освещение помещения. Можете использовать бесцветные и тонированные зеркала под серебро, бронзу, матовое и разных цветов. На их тыльную сторону наклеивают плёнку, которая удерживает осколки в случае разрушения наполнения двери. Для украшения зеркал применяют три технологии декорирования: нанесение рисунков и узоров пескоструйной обработкой; орнаментальная окраска; полноцветная фотопечать.
МДФ и ЛДСП	Из МДФ можете сделать полное наполнение раздвижных систем. Для дверей купе применяйте плиты толщиной от 6 до 10 мм. На их поверхности по заказу вам сделают лазерной установкой красивые узоры. Материал также обклеивают цветной ПВХ плёнкой с рисунками. Ламинированные листы ДСП стоят дешевле, чем плиты МДФ. На рынке стройматериалов вы сможете найти ЛДСП с матовыми и глянцевыми фасадами, имитирующие кожу и ценные породы дерева.
Ламинат	Ламинированные паркетные ламели полноценно могут заменить дорогой материал для наполнения откатных дверей. Бывают доски светлых и тёмных тонов, имитирующих ценные породы дерева. Паркет толщиной 10 мм точно вписывается в алюминиевое обрамление дверей.
Фанера	Для бюджетной сборки фасада используйте ламинированную фанеру. Материал легко пилится и режется ножовкой и электролобзиком. Наполнение делают, как однородным, так и комбинированным. Вы можете вставить фрагменты правильной геометрической формы или сделать фигурные комбинации деталей из МДФ или ЛДСП с зеркалом. Алюминиевые профили имеют пазы шириной 10 мм. Если материал наполнения толщиной менее этого размера, то потребуется установка уплотнителя.
Нижние и верхние ролики
Нижние ролики	Крепят саморезами с двух сторон внутри профиля горизонтальной рейки дверной рамы. Колёсики изготовлены из полимера, который обеспечивает бесшумность хода двери. Подвижные узлы сделаны таким образом, что при установке двери они на пружинах поджимаются внутрь нижней планки. Это позволяет вставить верхнюю часть рамы в направляющую рейку.
Верхние ролики	Устанавливают на стойках рамы с обеих сторон двери. В отличие от нижних колёсики вращаются в горизонтальной плоскости и полностью скрыты высоким профилем поперечины.

Как установить нижнюю направляющую?

В установке нижнего трека нюансов больше. В первую очередь место установки зависит от размера и конфигурации направляющей, во вторую — от вида вертикального профиля, из которого собрана рамка двери-купе.

Поскольку премиальный нижний трек отличается шириной от классического, а симметричность или асимметричность вертикального профиля определяет вид верхних роликов и их положение в корпусе шкафа, то различия в нанесении разметки под монтаж и установке существенные.

Нижний трек для дверей в симметричном профиле

В Техническом каталоге приведены схемы монтажа треков в зависимости от конфигурации вертикального профиля и в системе Premial, и в системе Elephant, и в системе Furnial.

Если профиль-ручка дверей-купе симметричная (закрытая) — I, П, Н или Furnial Омега, то центральный горизонт нижнего трека выравнивается по центру верхнего трека. Это обусловлено строением и креплением роликов в вертикальном профиле двери.

Поскольку ширина верхней направляющей 80 мм, ширина полукруглой нижней направляющей около 62 мм, если их отцентровать относительно друг друга, то получится, что лицевой край нижнего трека должен пройти на расстоянии около 9 мм от торца дна/боковых стоек шкафа-купе:

(80/2) — (62/2) = 40-31 = 9 мм

Т.е. при установке полукруглого нижнего трека мы должны сдвинуть его от лицевой кромки дна внутрь корпуса примерно на 9 мм.

У классической нижней направляющей ширина 62,5 мм, поэтому такую направляющую необходимо сдвинуть вглубь шкафа не менее, чем на (80/2) — (62,5/2) = 40-31,25 = 8,75 мм. Т.е. приблизительно те же 9 мм.

Нижний трек для дверей с асимметричным профилем

В асимметричном вертикальном профиле (С, С Classic, L, Cat, Swan, Fish, Flat Cat, Furnial, Furnial Эконом) верхние ролики типа С крепятся по-другому, с явным сдвигом в сторону фасадной части (асимметрично вертикальной оси двери).

Поэтому при установке нижний трек выравнивается дальним краем по дальнему краю верхней направляющей (см. на рисунок).

Таким образом, классическая и премиальная нижние направляющие крепятся на расстоянии около 17,5 мм (80 — 62,5) и 18 мм (80 — 62) от торца дна/боковых стоек.

Поскольку узкорамочная система Elephant используется только с асимметричными конфигурациями вертикальных профилей и интегрируется с треками Premial, то схема установки нижнего трека здесь совпадает — выравниваем треки по дальнему (внутреннему) краю.

Для фиксации нижней направляющей используйте двусторонний скотч или «жидкие гвозди».

Вставьте готовые двери-купе, следуя инструкции, и, убедившись в ровном их расположении, закрепите нижний трек в корпусе с помощью саморезов (по центральному горизонту) с шагом в 20-40 мм.
