Установка батарей в квартире – работа, доступная непрофессионалу

Биметаллические радиаторы

Мужчина делает монтаж биметаллической батареи

Главным недостатком является высокая по сравнению с остальными разновидностями цена. Впрочем, следует отметить, что по большей мере она оправдана: они «унаследовали» лучшие качества стальных и алюминиевых устройств. Они имеют наружную алюминиевую оболочку и внутреннюю стальную трубчатую часть.

Биметаллические батареи красивы, инерционность в них практически отсутствует. Установка биметаллических батарей в квартире может легко быть выполнена собственноручно.

Достоинствами их также можно назвать стойкость к гидроударам и повышенному давлению, высокую теплоотдачу. Теплопроводность биметаллических радиаторов ниже, чем алюминиевых, однако она, в принципе, достаточно высокая.

Рассчитываем количество секций

Полезная формула для расчета

На каждые 10 метров квадратных площади полагается 1 кВт энергии – в случае стандартной высоты потолков (2,5 метра). Если у вас высота потолков выше – пересчитайте! Помните, что прогревается не площадь, а объем!

Приступаем к монтажу

К какому бы типу не принадлежали отопительные радиаторы, правила монтажа для них будут одинаковы. Все указанные далее требования регламентируются СНиПом.

Итак, чтобы обеспечить правильную циркуляцию воздуха и повысить эффективность радиатора, нужно соблюсти следующие нормы:

• при условии расположения батарей под окном зазор между прибором и подоконником должен быть в пределах 5-10 см;
• от пола до отопительного прибора нужно предусмотреть зазор не менее 10 см;
• расстояние от батареи до стены должно быть не меньше 2 см, но и не больше 5 см (подробнее: «Какое расстояние от стены до радиатора должно быть – правила крепления батарей отопления»). В тех случаях, когда на стенах размещают слой теплоизоляции с отражающей поверхностью, для расположения радиаторов отопления под окном можно приобрести кронштейны немного большей длины, чем обычно.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Смотрите это видео на YouTube

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Правила установки радиаторов отопления

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Последние статьи

Повышение эстетики и защита: Панели для наружной отделки дома

Отделка фасада является важным аспектом при создании привлекательного внешнего облика дома. Она не только придает дому индивидуальность и стиль, но и защищает его от внешних воздействий. Одним из…

Сувенирные копии раритетного оружия: идеальное сочетание истории и коллекционирования

В мире коллекционирования раритетного оружия есть нечто особенное и притягательное. Многие люди интересуются историческими артефактами, связанными с оружием, и стремятся иметь свою часть этой богатой…

Ритуальные агентства в Минске: Основные типы услуг и советы по выбору

Со временем изменяются и наши представления о смерти, поэтому все больше людей обращается к профессиональным ритуальным агентствам в поисках помощи и поддержки в организации похоронных церемоний и…

Кадровые агентства в Москве: Источник профессиональных кадровых услуг

В современном бизнес-мире успешная компания не может обойтись без квалифицированных сотрудников. Однако процесс подбора и отбора персонала является сложным и трудоемким. Именно поэтому многие…

Эндоскопическое удаление почки: Современные методы и перспективы

Эндоскопическое удаление почки – инновационная процедура, которая предлагает меньшую инвазивность и более быстрое восстановление по сравнению с традиционными хирургическими методами. В этой статье мы…

Интерьер Lalique – это торжество стиля

Когда речь заходит о элегантности, роскоши и безупречном стиле, название Lalique звучит на всех губах. Этот престижный бренд с более чем столетней историей является воплощением изысканности и…

Виды радиаторов отопления

Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:

1. Чугунные
2. Стальные
3. Алюминиевые
4. Биметаллические

Чугунные радиаторы отопления

Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам

Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.

Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы – при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.

Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна – даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.

Стальные радиаторы отопления

Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.

Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.

Основные виды:

• Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
• Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.

Трубчатый стальной радиатор отопления

Основной плюс систем со стальными радиаторами отопления является также и их главным минусом – из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.

Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.

Алюминиевые радиаторы отопления

Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.

Биметаллические радиаторы отопления

Внешне отличий с алюминиевыми батареями нет

Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.

Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов – алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов – один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика – конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Отопительные радиаторы и их расчет

Многим людям в общих чертах известно, как устроено отопление в многоквартирном доме. Очень часто приходится видеть в квартирах чугунные батареи, подключенные к централизованной системе. Для автономного отопления в квартире такие радиаторы не подходят. Они имеют слишком большую емкость, поэтому придется нагревать много воды. А кроме того, чугун еще и долго прогревается. Поэтому при использовании чугунных батарей будет перерасход газа, и как следствие, большие финансовые затраты.

Делая ремонт отопления в квартире, следует обратить внимание на радиаторы из других материалов. Специалисты рекомендуют устанавливать современные батареи из стали, алюминия или биметалла (прочитайте: «Как установить радиаторы отопления в квартире — краткое руководство «)

Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру

При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола». Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману

Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру. При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола». Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману.

Перед покупкой радиаторов необходимо рассчитать нужную мощность и количество секций

Если возникает вопрос о том, как сделать тепло в квартире, то этому этапу нужно уделить особое внимание

Для расчета количества секций в радиаторе можно воспользоваться формулой Sх100/P, если высота потолков составляет не более 3-х метров. Площадь помещения обозначается буквой S, а номинальная мощность одной секции – P. Обычно мощность секции составляет 180-200 Вт. Число 100 – это нужное количество Вт на квадратный метр площади. Результат обозначают, к примеру, буквой K.

Если система отопления квартиры своими руками предполагает использование панельных радиаторов, которые не делятся на секции, то пользуются для расчетов другой формулой. В этом случае придется рассчитывать мощность и величину батарей. Формула выглядит таким образом: P=Vх41. Исходная мощность обозначается буквой P, объем помещения – V. Число 41 – это количество Вт, требуемых для обогрева одного «квадрата» площади.

Для примера расчетов можно взять комнату высотой 2,7 метра и площадью 15 «квадратов». Значит, V=2,7х15=40,5. Теперь стоит рассчитать мощность радиатора. Полученная формула выглядит следующим образом: P=Vх41=40,5х41=1660,5. Поскольку отопительных приборов такой мощности не бывает, то стоит выбрать радиатор с показателей 1,5 кВт.

После выполнения расчетов можно покупать радиаторы. Разводка отопления в квартире должна происходить по грамотно разработанной схеме.

Как сделать отопление своими силами, подробное видео:

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной однотрубной разводке (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

• биметаллическая батарея в сборе;
• кронштейны – 4 шт.;
• заглушка;
• кран Маевского;
• запорные краны – 2 шт.;
• дрель-шуруповёрт;
• лазерный уровень;
• рулетка;
• уровень;
• маркер;
• малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

1. Рулеткой промеряют расстояние между местами соединений крайних секций.
2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.

1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.

1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
3. Установка запорных кранов диагональной схемы подключения батареи
4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Где и как расположить радиаторы в помещении

Эффективность работы теплоприборов зависит от места их установки. Оптимальная зона – пространство под окном. Тогда конвекционные потоки, идущие вверх, прогреют комнату и задержат проникновение холодного воздуха. Отопители монтируют симметрично относительно центра окна, а все батареи в комнате выставляют на единый уровень. Радиаторы можно повесить на стену – в таком положении они тоже эффективно прогревают воздух.

Для правильной циркуляции воздуха при монтаже нужно соблюдать следующие правила:

1. Над батареей нельзя крепить широкие полки и подоконники. Между верхним краем отопителя и расположенными над ним горизонтальными элементами должно оставаться примерно 10 см.
2. Нежелательно устанавливать теплоприбор непосредственно над полом – расстояние между ним и напольным покрытием должно быть 10 –12 см. Иначе пыль, скапливающаяся внизу, будет переноситься конвекционными потоками.
3. Не стоит устанавливать отопитель вплотную к стене – должен оставаться зазор в 2–3 см.

Современные радиаторы могут обогреть любую площадь. Главное – правильно подобрать нужную модель и правильно ее обвязать. Тогда в доме или квартире будет тепло даже в холода.

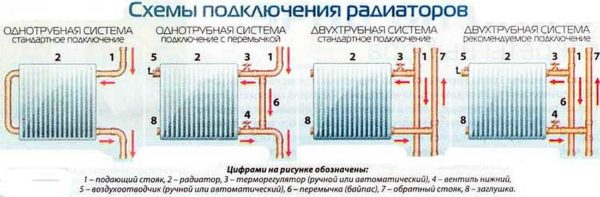

Схемы подключения радиаторов

Схема отопительной системы

Установка радиаторов своими руками требует правильно подобранной схемы подключения. Она зависит от расположения в нем входных и выходных отверстий для теплоносителя. Всего различают три схемы подключения радиаторов:

• перекрестная (теплопотери 2%);
• нижняя (12-13%);
• однотрубная (19-20% потерь), также называется «ленинградка».

Схема подключения батареи с терморегулятором

Выбор схемы подключения зависит от типа отопления: однотрубная или двухтрубная. Первый вариант наиболее распространен в многоквартирных домах. Принцип такой схемы в том, что поступающий и охлажденный теплоноситель движутся по одному контуру. При двухтрубной системе охлажденный теплоноситель перемещается для последующего нагрева по отдельной трубе.

В частных домах с двухтрубной системой отопления наиболее востребованной считается нижняя схема подключения радиатора – она отличается относительной легкостью монтажа и невысокими теплопотерями.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

• какая отопительная схема используется (однотрубная система или двухтрубная);
• какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

• используется, как параллельное, так и последовательное подключение батарей;
• оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.
