Основные нюансы
Необходимо грамотно собрать сантехническое оборудование, исходя из вложенной в упаковку инструкции со схемой (разумеется, если агрегат был приобретен в торговом центре, который следит за качеством своей продукции). Элитные модели с наличием автоматического управления, как правило, собирать не требуется. Собранные агрегаты можно лишь незначительно корректировать с помощью гофрированных деталей, следуя указаниям в той же инструкции.
Необходимость ответственного отношения к этапу сборки сифона легко объясняется тем, что неправильные действия даже при обычном закручивании гаек могут повредить хрупкие конструкции. Например, тот же пластик. Некоторые же детали устанавливаются только при непосредственном подключении сифона к самой ванне.
Итак, после окончательной сборки изделия необходимо его проверить на соответствие заявленному качеству. Другими словами, убедиться в том, что нет никаких механических повреждений — будь то сорванной резьбы или сломанной прокладки. К слову, о последних. Существует определенная очередность для их установки. Ее необходимо соблюдать.
После проверки на исправность всех деталей, сифон для ванны с переливом можно самостоятельно устанавливать.

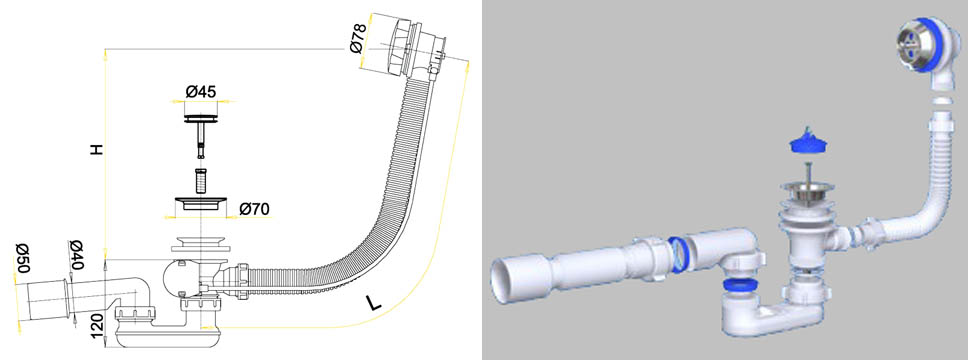

Схематичный внешний вид сифона для ванной
Комплектация
Поменять сифон своими руками – задача довольно простая, не требующая вызова на дом специалиста. При покупке сифона необходимо в первую очередь проверить его комплектацию. При отсутствии каких-либо деталей товар необходимо заменить. Итак, комплектация сифона включает в себя 11 пунктов:
выпускной патрубок. Внимательно следует проверить резьбовую вставку, поскольку она обязательно должна быть выполнена из металла;
резиновая прокладка, прилагающаяся к патрубку;
гайки – они должны прилагаться в количестве 2 штук и иметь пластиковую основу;
резиновая манжета в виде конуса;
установочная манжета, обрамленная мягкой юбкой из пластика;
стяжной винт, материал – нержавейка
Очень важно, чтобы винт был именно из нержавейки, поскольку другой материал придет в негодность;
накладка слива, сделанная из нержавеющей стали;
прокладка слива, причем она должна быть сделана либо из силиконового пластика, либо из маслотермостойкой резины. Прокладку из полиэтилена брать не стоит;
корпус изделия;
при покупке бутылочного сифона в комплект должны входить пробка и прокладка в форме кольца;
накладная пробка из резины.
Шаг 2. Сборка сифона
Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.
- Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
- Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.
Вот как нужно правильно собирать сифон для кухни:
- Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.
- Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.
- Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
- Будьте внимательны — в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.
- Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.

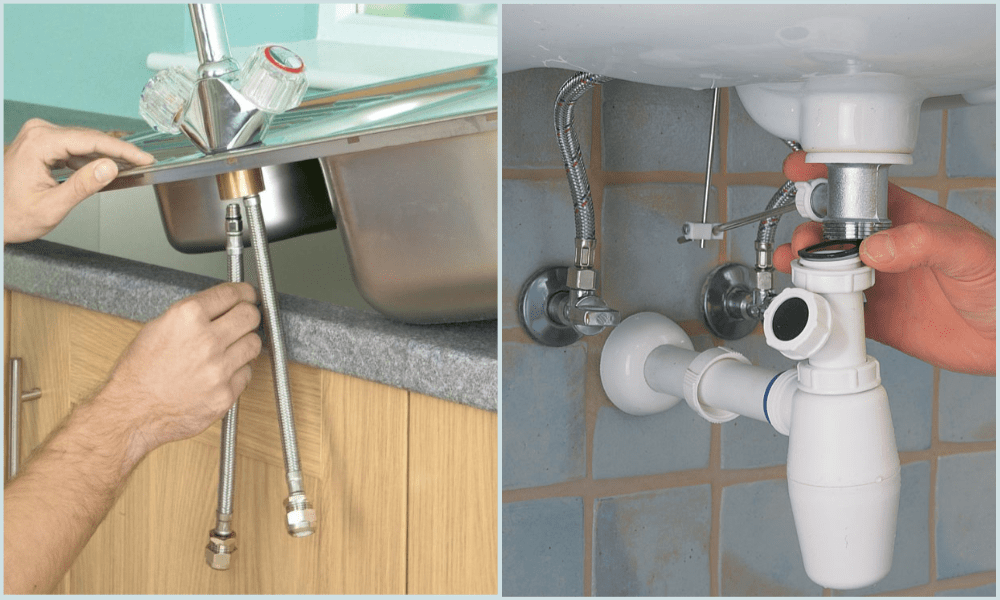

Подсоединяем раковину
Сборка гидрозатвора
Как подсоединить раковину к канализации своими руками? Дальнейший шаг – сборка гидрозатвора – чаще всего, производители снабжают этот прибор инструкцией в форме картинки. Если он имеет колбообразное строение, последовательность будет следующей. Сначала его примеряют к месту монтажа с целью установить соответствие параметров и делают необходимые отметки.
Затем контролируют, насколько надежным является крепление нижней пробки. Ее необходимо открутить и определить, сохранена ли целостность находящегося под ней уплотнителя. Такая контролирующая операция очень важна, поскольку именно на эту деталь оказывается постоянное давление при пользовании трубопроводом.
В не слишком качественных соединениях нередко присутствуют
такие дефекты, как заусеницы. От них следует избавиться, иначе возникает риск
повреждения уплотняющей прокладки.
Гидрозатворный стакан
Удостоверившись в том, что все детали исправны, собирают
гидрозатворный стакан. Для этого прежде всего прикручивается нижняя часть.
Излив снабжается уплотнительными кольцами и затяжными гайками, затем помещается
в предназначенное для него отверстие в верхнем «этаже» корпуса и фиксируется
здесь гайкой. Необходимо следить за тем, чтобы крепеж не был излишне перетянут:
в противном случае имеется риск повреждения крепления.
Сборка перелива
Нюансы сборки перелива зависят от его конструктивных особенностей. Сегодня производители обычно предоставляют телескопическую трубку-перелив: ее размер несложно отрегулировать для достижения точного соответствия высоты водоотвода заданным монтажным параметрам умывальника.
Гофрированный шланг
Иной вариант – гофрированный шланг: его растягивают до нужной длины и монтируют к соединительным точкам. Соединительные стыки уплотняют идущими в комплекте или дополнительно приобретенными прокладками. Закручивание резьбовых частей должно осуществляться без перетягивания.
Монтаж сливного оборудования
Далее выполняется монтаж сливного оборудования. Перед тем как подключить сифон к водопроводу и трубопроводу канализации, сначала в предварительно очищенное и обезжиренное сточное отверстие чаши сантехнического прибора устанавливается решетка, служащая при эксплуатации фильтром.

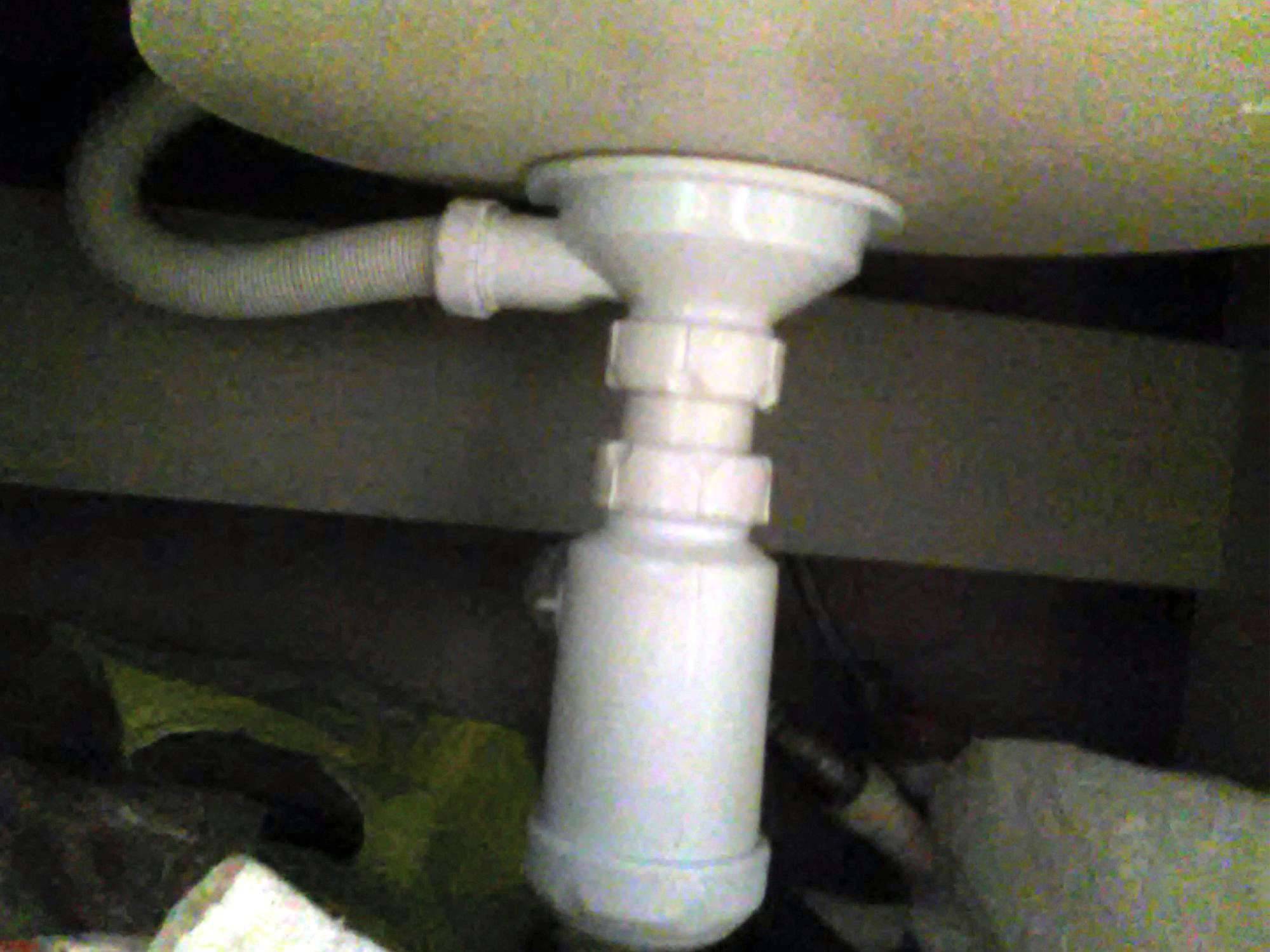

Как собрать сифон
Верхний раструб отводной трубки снабжается уплотнительным
кольцом и присоединяется к отверстию в нижней части рукомойника. Крепление
раструба фиксируется к решетке при посредстве длинного винта. После этого
другой конец патрубка заводится в гидрозатворную колбу.
Присоединение водоотвода к стоку большего диаметра обычно
выполняется с использованием специальной манжеты: этот метод гарантирует
плотное прилегание всех частей, отсутствие даже минимального зазора и
предотвращает проникновение зловонных газов в помещение.
https://youtube.com/watch?v=U4hXAke5Hx8
Подключение сифона к канализации
Технология сборки
Какую бы модель рассматриваемого сантехнического устройства вы ни приобрели, производитель обязан приложить к изделию схему по его сборке и перечень комплектующих. Именно инструкциями производителя и нужно руководствоваться в первую очередь при сборке сифона для раковины.
Но, как правило, инструкция носит схематический характер. Если вы уже не в первый раз занимаетесь сборкой изделия, вполне возможно, что схемы для вас будет более чем достаточно
Однако новичку особенно важно акцентировать внимание на моментах, о которых сейчас подробно и поговорим. Да и хозяину, который давно привык делать все своими руками, порой полезно напомнить о некоторых нюансах
Итак, шаг первый — проверка комплектации. Казалось бы, это элементарно. Но нередки ситуации, когда «что-то тут не то» и непонятно, что к чему нужно подсоединять, потому что банально не хватает определенной детали. Реже случается избыточная комплектация
Тогда озадаченный хозяин тоже долго будет прикидывать, к чему прикрепить лишнюю гайку.
Когда с комплектацией вы разобрались и не забыли также обратить внимание на качество деталей, можно приступать непосредственно к сборке.
Проверьте нижнюю пробку. Убедитесь, что на ней нет никаких острых элементов, брака, который может повредить прокладку
Днище сифона всегда заполнено водой и наличие дефектов в этом месте конструкции неизбежно приведет к течи.
Установите решеточку, предотвращающую попадание остатков пищи в слив, и белую прокладку на отверстие в дне раковины. А с обратной стороны сливного отверстия, из-под низа, устанавливается резиновая черная прокладка. Прижмите отводной патрубок к мойке и сверху через решетку вкрутите в специальное гнездо в патрубке фиксирующий винт, диаметр которого составляет 6-8 мм. Для этого вам понадобится широкая отвертка — пожалуй, единственный инструмент, который вы будете использовать, кроме рук.
Сверху на отводной патрубок установите стяжную гайку, потом конусную резиновую прокладку. Вставьте сифон в патрубок, чтобы убедиться, что высота, на которой он находится, правильная. Закрепите его на этом уровне, вручную закрутив стяжную гайку. Установка сифона на раковину почти закончена.
После этого понадобится поместить резиновую прокладку в нижнюю крышку устройства и привинтить последнюю. В дальнейшем будет возникать необходимость ее отвинчивать, чтобы почистить все от скопившегося там мусора. Каждый раз следите за тем, чтобы не пережать прокладку.
На что стоит обратить внимание при монтаже:
- При сборке устройства не используйте герметик. Когда вам понадобится разобрать его, чтобы почистить при возникновении затора, вы не сможете сделать это быстро. Вдобавок ко всему придется удалять остатки старого герметика перед тем, как обратно все закупорить. В крайнем случае используйте силикон, но лучше и вовсе обойтись одними резиновыми прокладками, которые имеются в комплекте. При условии, что они нормального качества, проблем с герметичностью стыков не должно возникнуть. Это ведь канализация, там нет давления в отличие от водопроводной трубы.
- Продумайте сразу, на кухне, в ванной или в ином помещении вы будете устанавливать стиральную машину, будете или нет устанавливать посудомоечную машину, одинарной или двойной будет ваша мойка. Это необходимо для того, чтобы не понадобилось снова и снова производить установку сифона на раковину с добавлением в вашем доме новых бытовых приборов, требующих подсоединения к канализации.
- Чтобы убедиться, что собранный вами сифон будет функционировать должным образом, нужно проследить, герметичны ли все соединения и нет ли в каком-то месте течи.
- Все соединения должны выполняться вручную, без вспомогательных инструментов. В противном случае есть риск пережать уплотнительную резинку, что существенно снизит срок ее службы.
Установка сифона
Как собрать ручной сифон
Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.
Конструкция ручного сифона для ванны
Пошаговая инструкция, как собрать сифон для ванны:
В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;
Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка
Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый
Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;
Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;
Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.
После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.
Видео: сборка сифона для ванны
Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.
Советы для того, чтобы правильно собрать сифон:
- Все металлические резьбы должны уплотняться ФУМ-лентой;
Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;
- При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
- При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
- Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
- Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.
Ванна
Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.
Сифоны для ванны
При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.
Инструкция по установке сифона с гофрированным переливом на ванну
Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
Подсоединяем перелив
Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.
Достоинства и недостатки сифонов бутылочного типа
Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:
- компактности, его легко установить в стесненном пространстве;
- легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
- случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
- только он позволяет провести интеграцию с переливом и входом для стиральной машины.
Сифон бутылочного типа — наиболее распространенная модель подобных изделий
Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.
Этап #3: крепление умывальника к стене
Когда смеситель уже установлен на мойку, ее нужно прикрепить к стене и закончить подключение к водопроводу. Для этого прибор надевают на подготовленные крепежные шпильки, устанавливают пластиковые вкладыши, которые поставляются в комплекте, и закручивают гайки. Если под раковиной предусмотрена опора, то ставят на нее.
Под краном должна быть уплотнительная резиновая прокладка. Ее располагают над гайкой. Уплотнитель не помешает в будущем подтянуть гайку, поэтому не стоит затягивать ее слишком туго. Если при проверке подключения кран будет подтекать, достаточно просто туже затянуть соединение.
Подключение водопроводных шлангов
Как правильно выбрать сифон
Начнем с того, что на современном рынке представлено несколько разновидностей сифонов. Каждая из них обладает определенными преимуществами и недостатками, которые необходимо учитывать при выборе.
Трубный сифон — это труба, имеющая параболический изгиб, напоминающий букву U. Прекрасно подходит для канализационного слива, подключаемого к раковине в ванной. А вот для кухни — не очень хороший вариант, поскольку весь мусор собирается в нижней части такой трубы. Учитывая большое наличие загрязнений во время приготовления пищи, можно понять, что чистить такой сифон на кухне придется очень часто.
Еще одним недостатком является малая глубина гидрозатвора. В процессе постоянной эксплуатации это не вызывает проблем. Но если такое оборудование простоит несколько дней без использования, то вода в гидрозатворе высохнет. А это значит, что все неприятные канализационные запахи поползут в помещение.
А вот бутылочный сифон не обладает подобным недостатком. Его конструкция похожа на бутылку. Гидрозатвор устроен таким образом, что в нем всегда остается какое-то количество воды, поэтому неприятным ароматам путь надежно закрыт.
Кроме этого, бутылочному сифону свойственны и другие преимущества. Его очень легко обслуживать, в частности, устранять засоры. Для этого предусмотрена возможность просто открутить засорившуюся часть. Кстати, если вы случайно утопите в раковине какое-нибудь мелкое украшение (что бывает довольно часто), его можно будет спасти тем же способом — отсоединив низ сифона.
Еще одним плюсом является наличие перелива. Бывают случаи, когда при засоре канализации вода начинает подниматься из системы и затапливает ванную или кухню. Так вот, с бутылочным сифоном такая ситуация не произойдет. Канализационная вода сможет дойти только до определенного предела, но не более.
Конечно, как и любое оборудование, бутылочная модель обладает не одними преимуществами. Например, ее недостатком можно назвать соответствие исключительно стандартным канализационным трубам, к другим она не подойдет.
Кроме того, такое оборудование обладает довольно большими габаритами, поэтому занимает большую часть пространства под раковиной. Впрочем, эстетическую сторону вопроса легко решить с помощью установки пьедестала или специальной тумбы, о чем вы можете получить подробную информацию в других статьях на нашем портале.
Еще одной популярной разновидностью сифонов является гофрированный тип. Строго говоря, такое оборудование представляет собой самую обычную гофро-трубу, которой придается изгиб с помощью специальных пластиковых держателей.
Преимущество такой разновидности заключается прежде всего в том, что ее можно монтировать на любые виды канализационных труб, включая нестандартные. Причем установка производится крайне просто. Стыков у такой конструкции попросту нет (кроме, конечно, соединения с самой раковиной и с канализационным отверстием), а потому и протечек можно не ожидать.
Гофрированная труба обладает высоким качеством при низкой стоимости, что, конечно, активно привлекает потребителей. Что касается функциональности — при монтаже вы сами можете придать гофре необходимый изгиб, тем самым регулируя глубину гидрозатвора и предотвращая выход неприятных запахов из канализации.
Казалось бы, сплошные плюсы. Но без недостатков не обошлось и здесь. Во-первых, стенки гофрированной трубы — это, по сути, мелкая гармошка с кучей складок. Естественно, в них откладывается все, что только может отложиться. А прочистить конструкцию довольно сложно, так как она не разбирается. Можно только отсоединить ее от раковины и канализации и промыть целиком, или же просто заменить на новую.
Во-вторых, сам материал, из которого изготовлена труба, плохо переносит воздействие высоких температур и сильных химикатов. Поэтому использовать такой сифон на кухне нецелесообразно — стоит слить кипяток с вареной картошки, и вот уже труба стала менее прочной.
Как видите, у каждой разновидности есть чем похвастаться и чего устыдиться. Так что выбирайте по ситуации. Конечно, проще всего приобрести раковину, в комплекте с которой поставляется полный пакет необходимого оборудования.
Если же все-таки приходится покупать сифон отдельно, то сначала замерьте диаметр труб, к которым будете его подключать, а также необходимую длину подключения. На эти показатели обязательно ориентируйтесь при выборе подходящей модели. Если по какой-то причине произвести замеры невозможно, то берите оборудование со ступенчатым концом излива. В случае несоответствия диаметра проблема решится с помощью простой подрезки и размещения резинового уплотнителя.
Монтаж кухонного оборудования
Подключение врезной или накладной раковины к канализации на кухне отличается от аналогичных работ в ванной комнате некоторыми особенностями, связанными как с нюансами монтажа оборудования, так и с его конструктивными характеристиками.
Гидрозатворные аппараты
Гидрозатворные аппараты, устанавливаемые в кухонном помещении, во многих случаях имеют стандартный вид, однако нередко монтируются разновидности, обладающие:
- двумя раструбами для двойных моек;
- несколькими отводами для подсоединения бытовой
техники; - измельчителем мусора;
- уплощенной разводкой;
- прочие модели нового образца.
Соответственно, способы обустройства кухонного слива также
не будут одинаковыми. Необходимые операции здесь включают предварительную
сборку или непосредственное конструирование трубопровода в процессе монтажных
работ. В любом случае, к этому этапу приступают обычно в последнюю очередь.
Если конструкция сложная, а ее части произведены из пластика, перед их соединением следует удостовериться, что все составляющие качественно изготовлены, лишены изъянов и обеспечат герметичность водоотводящей структуры.
Колба
Стандартный алгоритм действий на этом этапе включает снабжение колбы гидрозатвора прокладкой, присоединение крышки, объединение «стакана» и водоотводящей трубки при помощи накидной гайки и уплотнительных прокладок и, наконец, подключение сифона к канализации на кухне и его фиксацию.
Отводная гофра
Затем отводная гофра помещается в сток и выполняется герметизация узла. При наличии перелива его фиксация осуществляется способом, аналогичным описанной выше методике обустройства сливного трубопровода в ванной.
Сифон с двумя раструбами
Для правильного подключения мойки на кухне к канализации при наличии двух отделений и установки крана используется специальный сифонный аппарат с двумя раструбами. Его подсоединение, в сущности, отличается от вышеописанного необходимостью более точной подгонки и проведении стандартных операций стыковки и герметизации с обеими соединительными воронками.
В том случае, когда требуется обеспечение сливных функций
посудомоечной или стиральной машины, обычно используются два отводных штуцера.
Шланги посудомойки располагаются по той или иной схеме в зависимости от того,
смонтирован ли штуцер прямо или под наклоном.
https://www.youtube.com/watch?v=0oeVWcp_n18
Подключаем раковину своими руками
Всё полезное о канализации — gidkanal.ru
Дополнение – установка сифона с переливом
Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см. шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.
Теперь нужно соединить раковину с переливом с помощью винтика и отвертки. Дальше действуем согласно инструкции в шаге №3 и №4.
