Монтаж точечных светильников в потолок: планирование, подключение, закрепление

Преимущества и недостатки точечных светильников

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
5. Устройство спотов простое, поэтому система получается долговечной.

Недостатки:

1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа

Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки

Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Технология фиксации точечных светильников в натяжном полотне

• Определяем расположение светильников в натяжном потолке и составляем схему.
• После укладки проводки прикрепляем регулируемые стойки к базовому покрытию по чертежу.
• Проектируем лазерным лучом отметку на полу в месте фиксации стойки. Это понадобится для простого обнаружения стоек после установки потолка.
• Натягиваем полотно.
• Через сутки после монтажа потолка в местах расположения стоек приклеиваем несколько термоколец на суперклей.
• После надежной фиксации вырезаем внутри колец отверстие.
• Вставляем протекторное кольцо и кладем изнутри на потолок.
• Крепим наружную планку крепежа.
• Достаем кабель и подсоединяем к клеммам прибора.
• Устанавливаем декоративный профиль и регулируем положение светильника по высоте полотна.
• Прижимаем к корпусу пружинные крепления и протягиваем в отверстие.

Требования к монтажу

Оптимальный вариант для натяжного потолка — светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка. Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

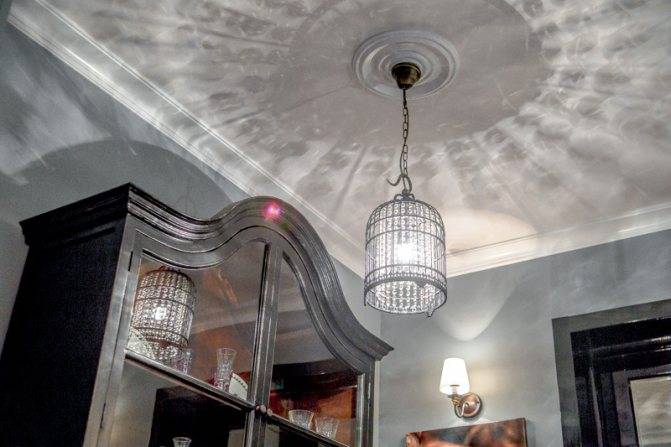

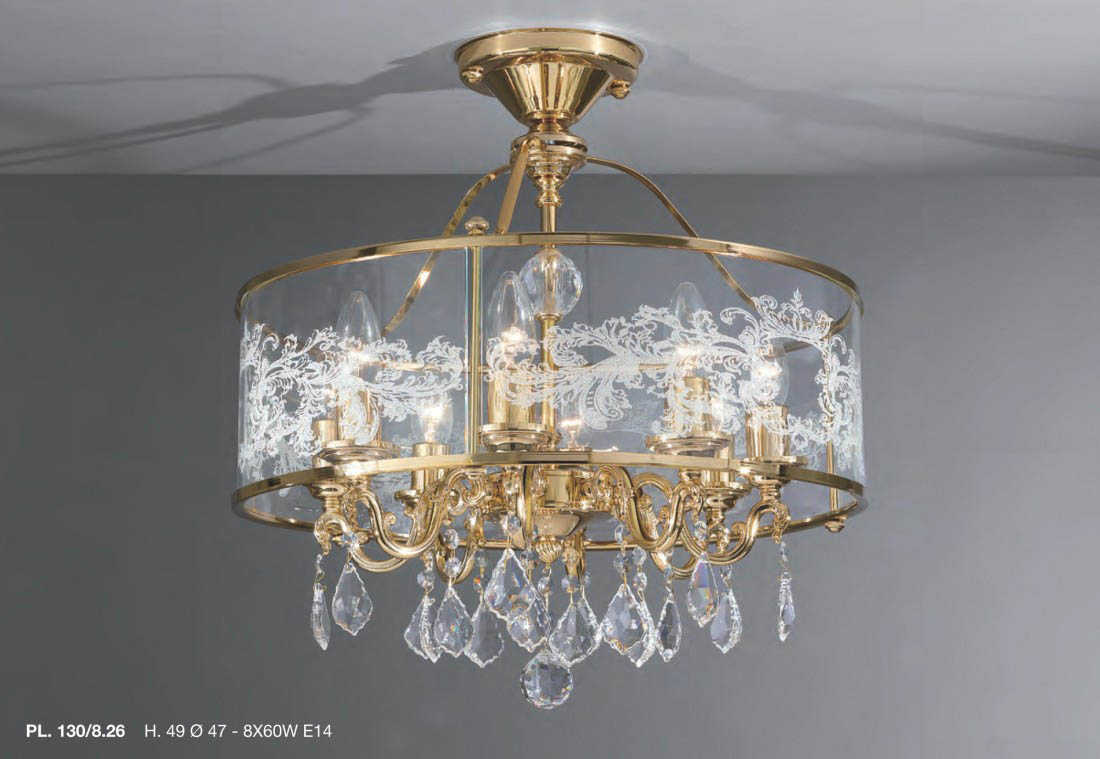

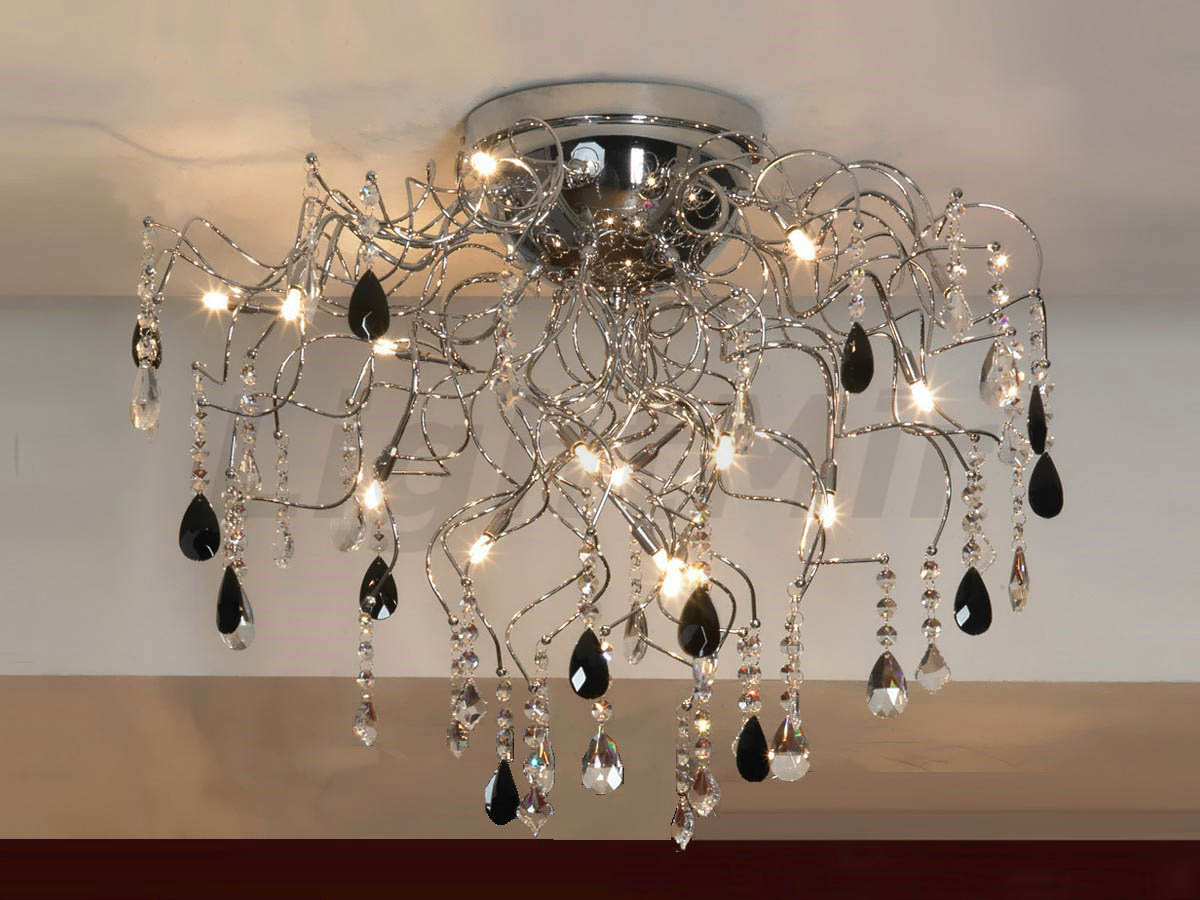

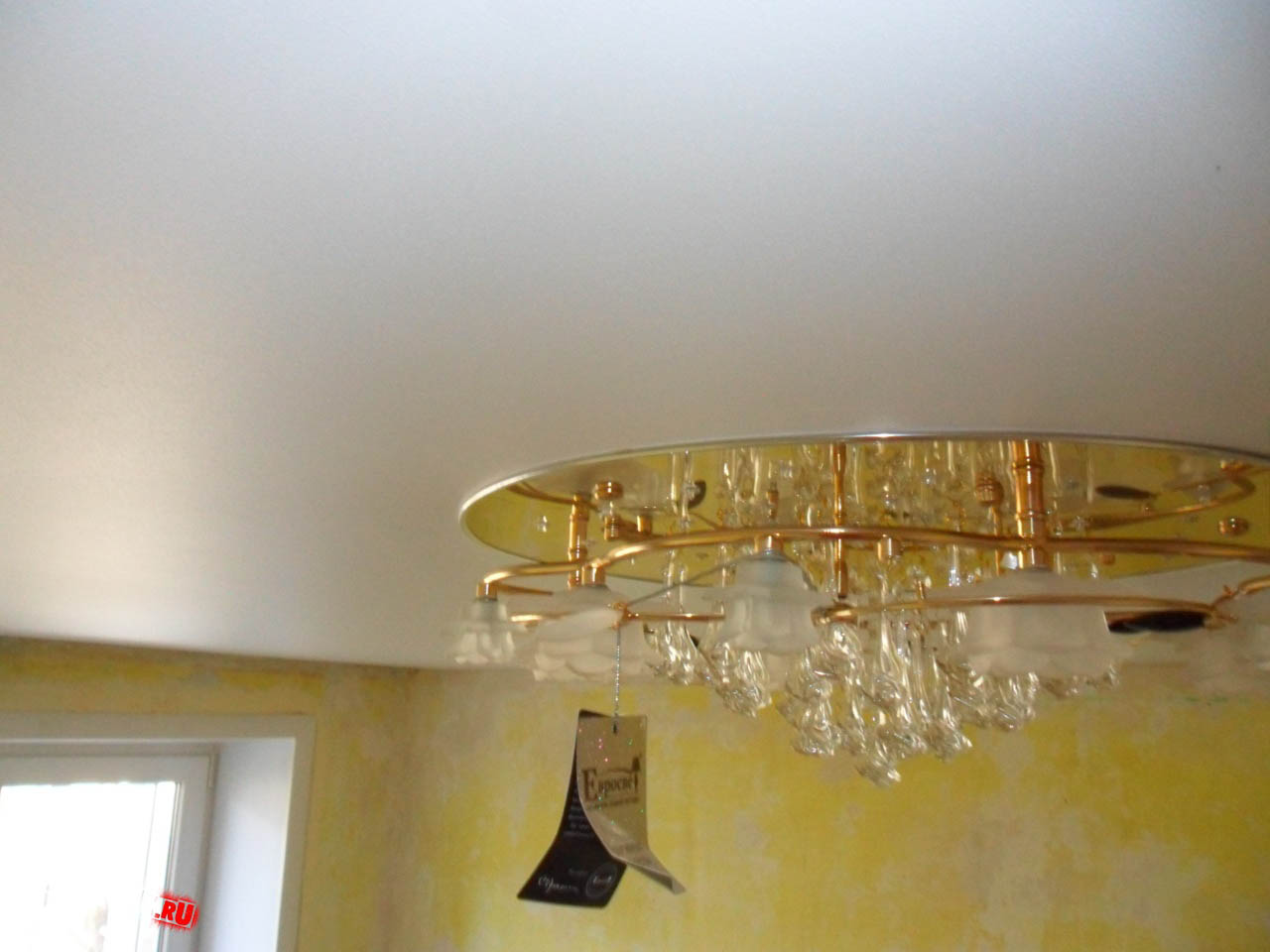

Правильный подбор люстры

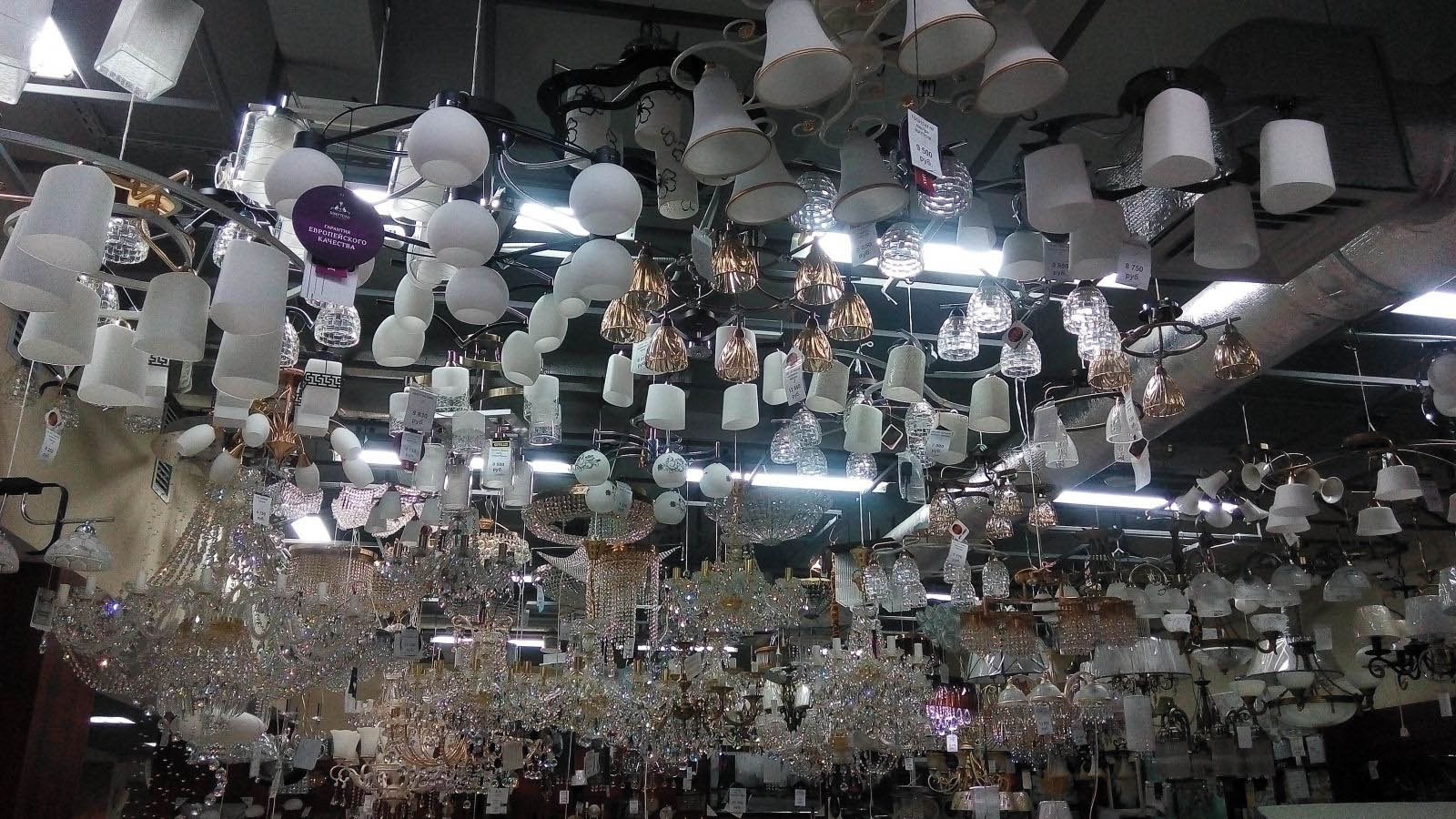

Прежде чем приступить непосредственно к монтажу, люстру необходимо, конечно же, купить. Особой сложности это не вызывает: в каждом городе полно специализированных магазинов, готовых предложить покупателю бесконечное количество вариаций. Что-нибудь точно подойдет!

Однако при выборе следует руководствоваться некоторыми соображениями, которые помогут вам остановиться на наиболее подходящем для вашего помещения варианте:

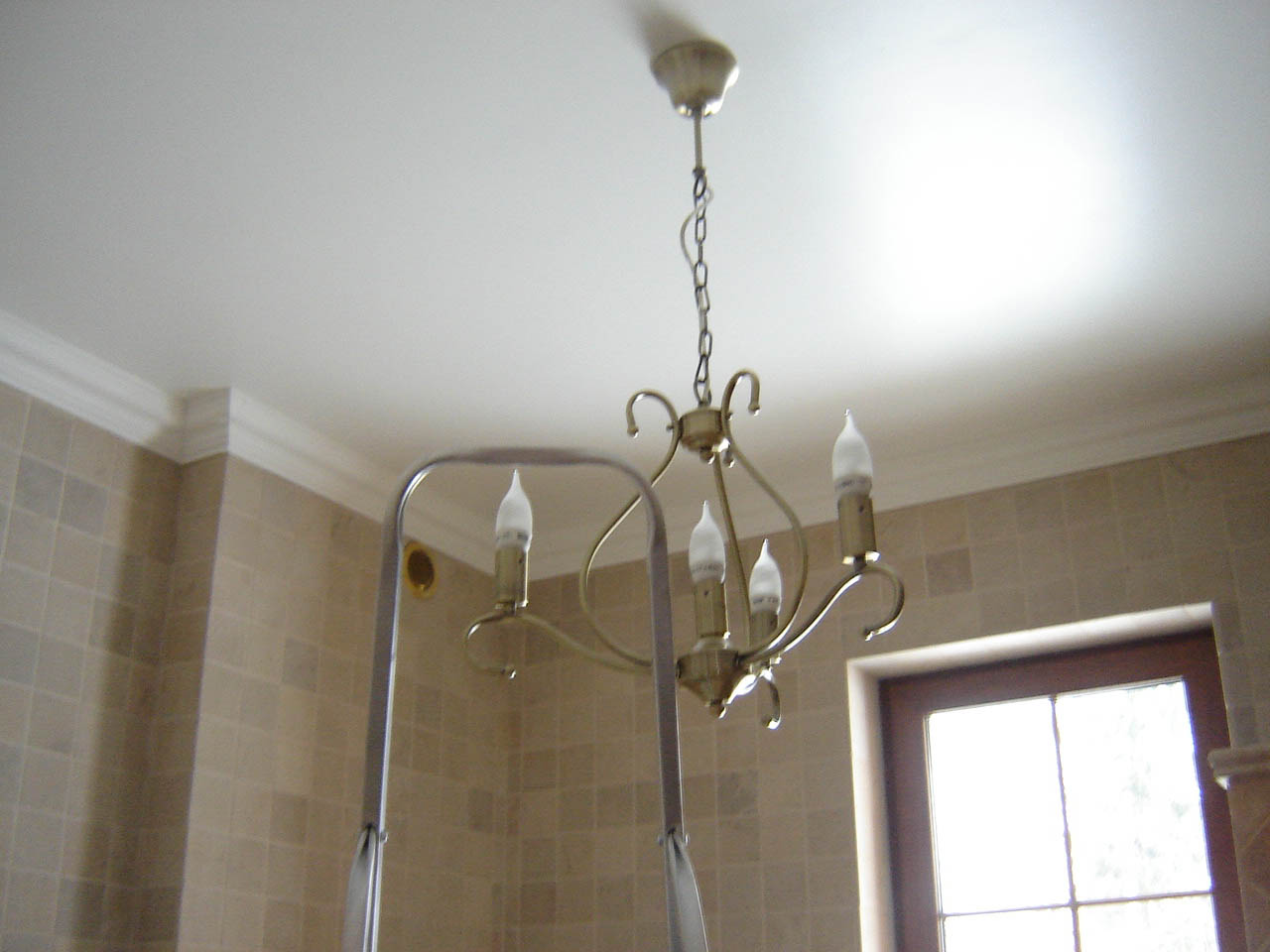

• большая люстра – для высоких и просторных помещений: запомните это правило, и тогда у вас не будет проблем с тем, что она будет висеть очень низко и оттягивать на себя чересчур много внимания;

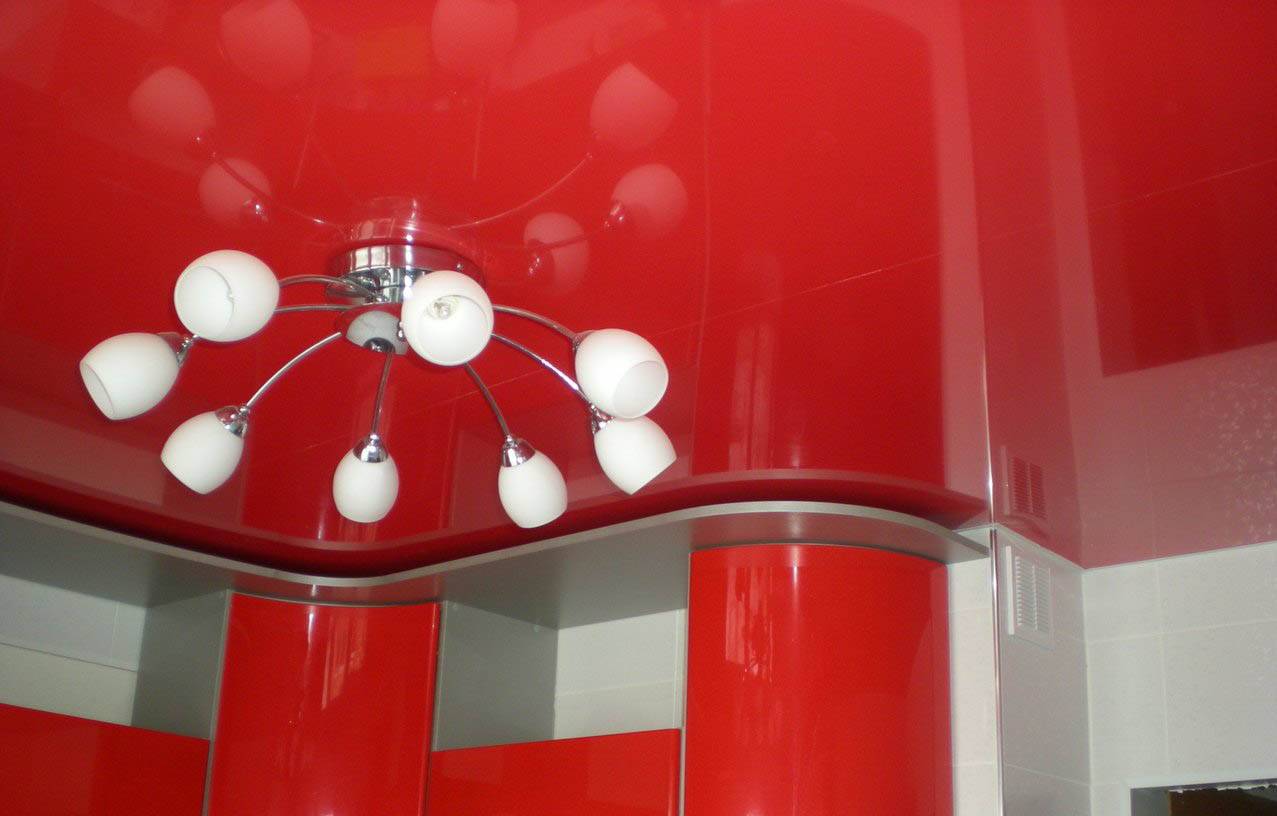

• плафоны осветительного устройства должны быть направлены по сторонам либо вниз – в случае, когда они направлены вверх, есть риск появления на натянутом полотне заметных пятен, допускается такое направление только в случае, когда между плафонами и потолком расстояние составляет не менее 40 сантиметров;
• не выбирайте люстру с большим количеством плафонов, если тип поверхности вашего натянутого полотна – глянец: зеркальное отображение расположенных в нижней части предметов может спровоцировать визуальное их удвоение, из-за чего появится неприятный эффект восприятия помещения в целом;

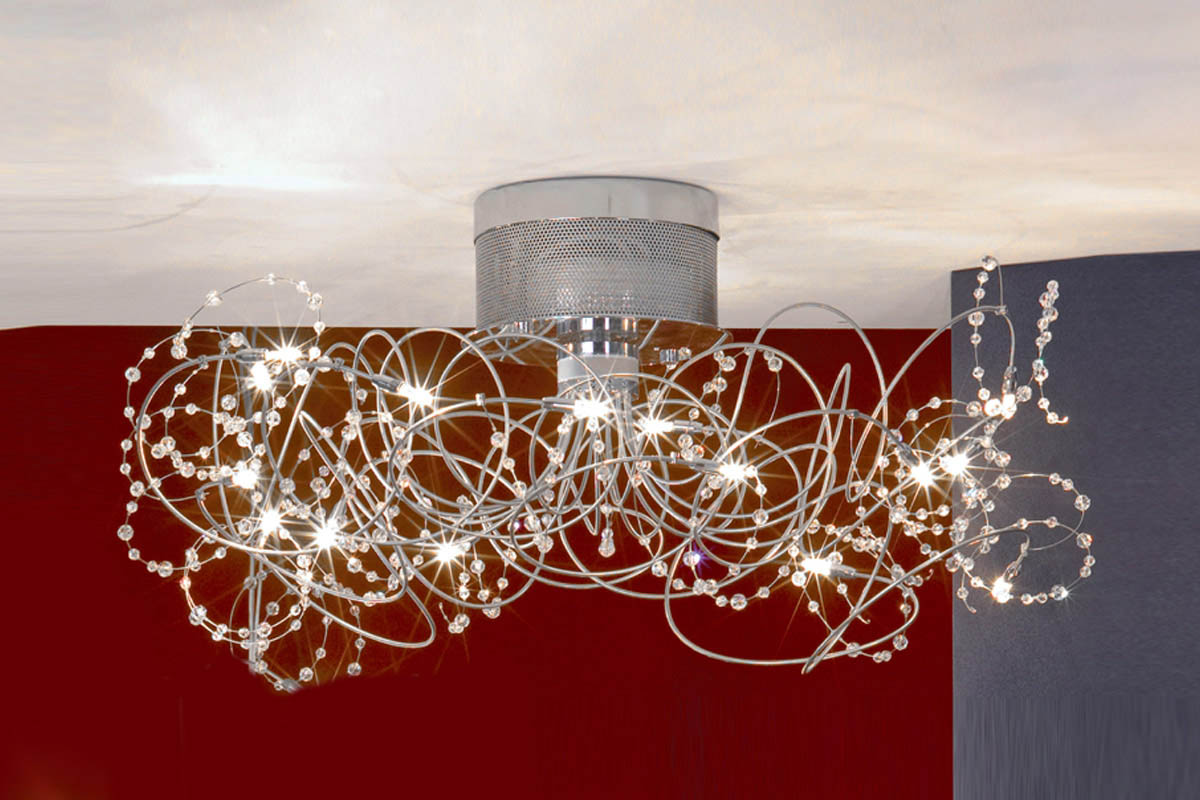

• если у осветительного прибора широкая горизонтальная поверхность, то взвесьте все “За” и “Против” перед покупкой, если у вас глянцевые потолки – постоянного скопления пыли на ней избежать будет сложно, а отображаться она будет исправно.

Правила размещения

Чтобы понять как именно расположить светильники, первым делом следует изучить как делать точно не стоит. Специалисты не рекомендуют:

1. Размещать светильники менее, чем в 20 см от стен.
2. Оставлять расстояние меньше 30 см между самими точечными светильниками.
3. Располагать лампочки ближе, чем 15 см к швам в натяжном потолке ПВХ.

Важно! При несоблюдении предписанных промежутков, устройства будут перегреваться, что приведет к быстрому выходу из строя. А в случае расположения близко к стыкам, могут разойтись сами швы

При выборе осветительных приборов обязательно учитывать следующие факторы:

Размер комнаты. Чем он больше, тем больше ламп потребуется.

Высота потолка. Чем выше, тем более яркий свет необходим.

Характеристики оконных проемов. На какую сторону выходят, какие габариты имеют, сколько их.

Назначение помещения

В проходном коридоре важность яркого освещения гораздо ниже, чем в рабочей зоне кухни.

Наличие других источников света. Споты будут сами по себе или как дополнение к центральной люстре?

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

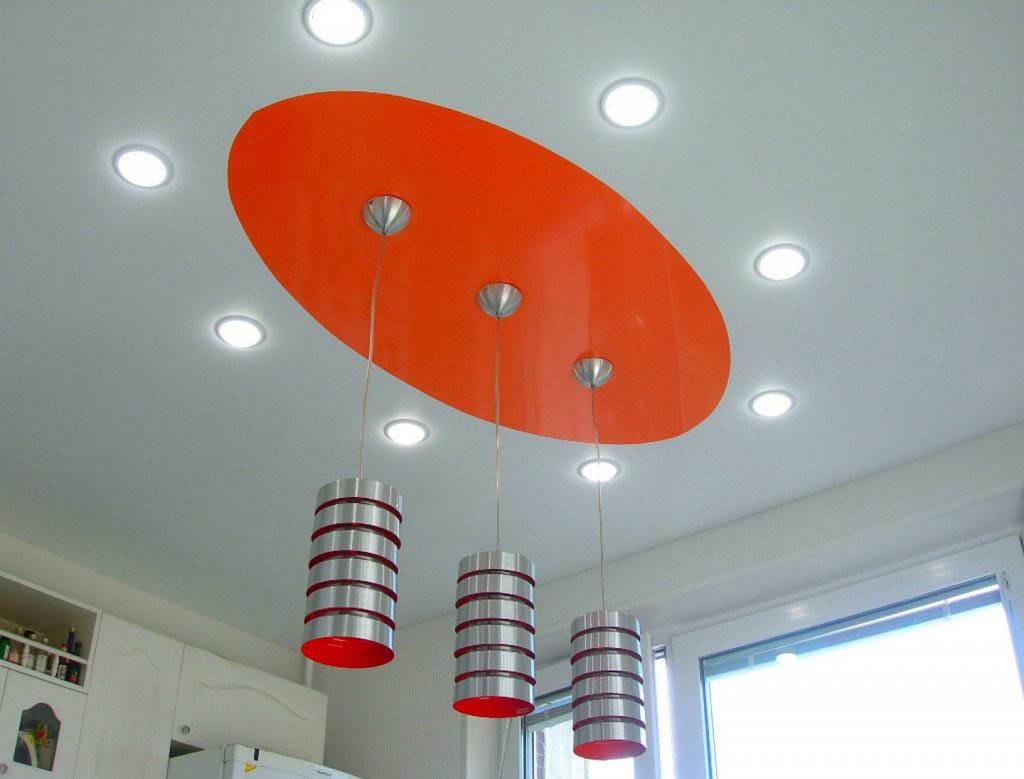

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
2. Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Работа с гипсокартоном

После того как проводка подключена, каркас обшивают гипсокартоном. Чтобы разместить светильники в одной плоскости с потолком, в листе ГКЛ проделывают отверстия перфоратором/ дрелью/ шуруповертом с насадкой (коронка по дереву или фреза). Если таковой нет, используют канцелярский нож. Главное, не давить сильно на поверхность листа, иначе он деформируется, что приведет к порче материала.

Места для отверстий выбираются исходя из расположения соединительных клемм. Размеры этих отверстий должны совпадать с диаметром корпуса ламп, иначе фиксация светильников не будет надежной. Проверяют это исходя из конструкции лампы, которая состоит из:

• Патрона с проводами для подсоединения;
• Клеммной колодки;
• Фиксатора лампы на корпусе;
• Корпуса, оснащенного пружинными креплениями;
• Лампы (приобретаются отдельно).

Подключение светильников к сети электроснабжения

Точечные светильник для натяжных потолков могут быть подключены двумя способами: с питанием 220 и 12 В.

У каждой из этих схем есть как свои недостатки, так и преимущества.

Выбор же между ними следует делать еще до того, как начнется монтаж натяжного потолка. Обосновывается это требование тем, что электропроводка, а также все вспомогательное электрооборудование должно быть уложено еще до того, как будет натянуто потолочное полотно.

Потом до электрики будет уже попросту не добраться без демонтажа полотна.

Подключение по линии 220 В – это наиболее простая схема, целиком и полностью повторяющая подключение обычных светильников на традиционном потолке. Провод «рабочий ноль» идет непосредственно к светильникам, а «фазный» проходит через выключатель. При этом светильники можно объединять в группы, для управления которыми достаточно лишь воспользоваться многоклавишным выключателем.

Преимущества подключения по линии 220 В:

• элементарная схема электропроводки;
• нет ограничений для протяженность линии;
• возможность применять провод малого сечения, т.к. сила тока сравнительно мала.

Недостатки подобной схемы:

• лампы имеют не самый рекордный срок службы;
• высокое напряжение представляет собой опасность.

Подключение светильников, рассчитанных на 12 В более привлекательно в плане безопасности. Кроме того, низковольтные источники света обладают более долгим сроком службы, чем их высоковольтные аналоги. Однако схем подключения в этом случае будет чуть более сложной, поскольку в нее должен быть включен электронный источник питания.

Достоинства подключения по 12 В следующие:

• полная безопасность,
• наличие встроенных систем защиты от коротких замыканий,
• долгий срок службы всех приборов.

Выбирая источник питания на 12 В, следует обратить внимание на его мощность, выходное напряжении и силу выходного тока. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы

Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности

Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности.

Как видно, самостоятельный монтаж светильников для натяжного потолка и их подключение к сети – дело вполне посильное даже начинающему мастеру. И сложность монтажа совершенно не зависит от площади потолка и его конструкции.

Даже причудливые и оригинальные многоуровневые натяжные потолки можно самостоятельно снабдить не менее оригинальными светильниками.

К тому же, технологии бытового освещения не стоят на месте. Постепенно появляются модели светильников, ранее требовавших установки дополнительного оборудования, а теперь же выпускаемые в корпусах стандартных типоразмеров. Так случилось и с галогенными, и со светодиодными источниками света. Поэтому создание уникальной системы освещения на базе натяжного потолка – очень увлекательное и несложное мероприятие.

Предлагаем ознакомиться с видео, в котором показан процесс установки и подключения точечного светильника в натяжной потолок:

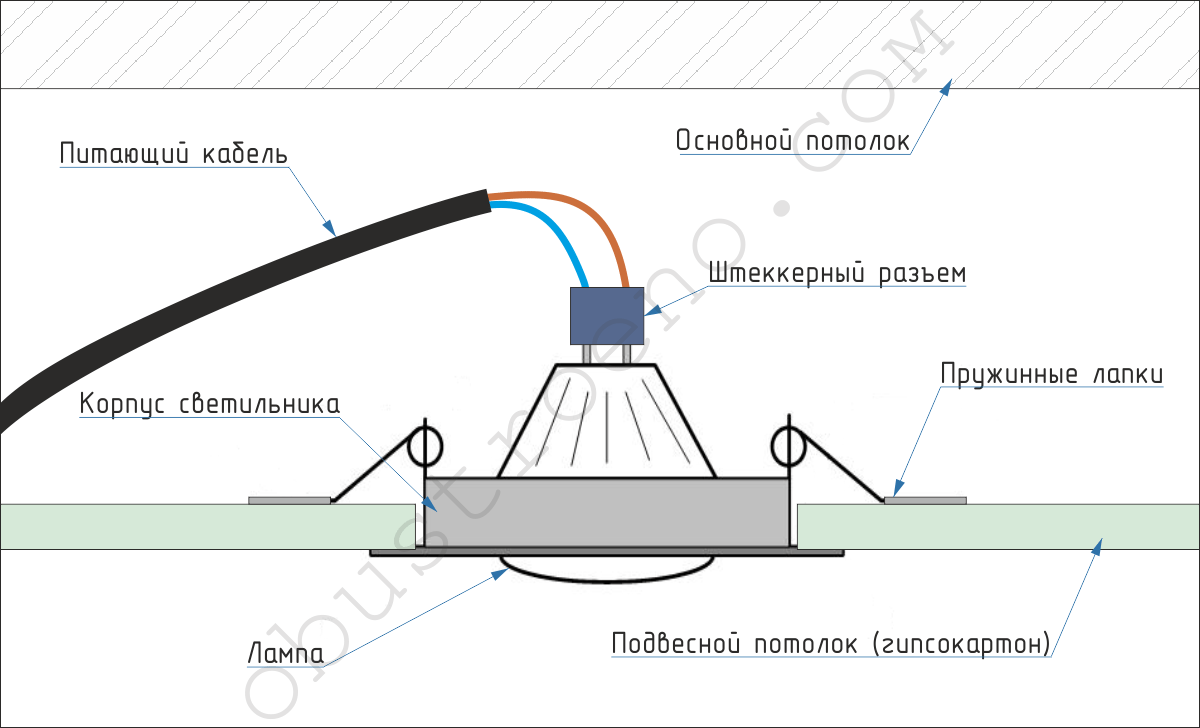

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

• корпус;
• провода;
• патрон (может быть электрическим);
• фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт	Соответствие лампе накаливания, Вт
1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

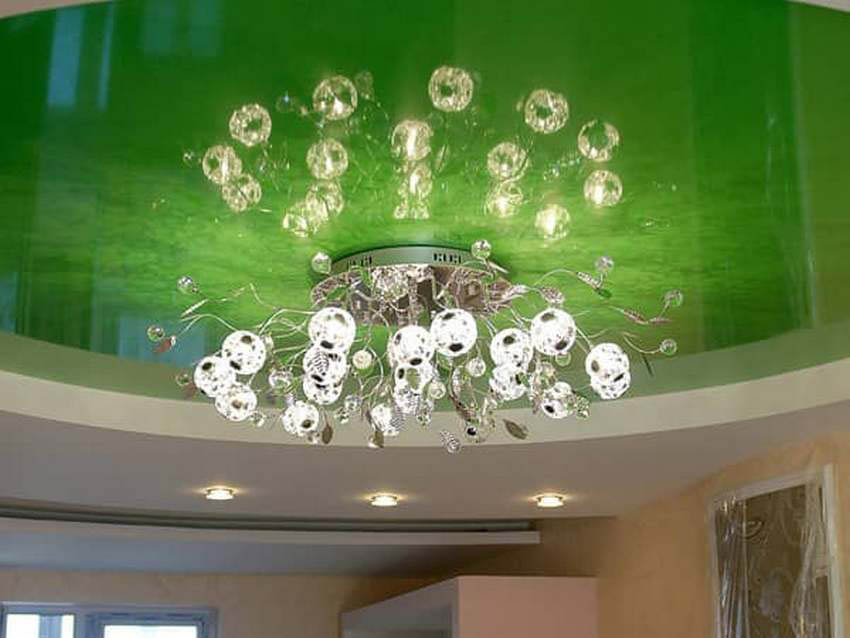

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Разводка проводов

Следующий этап установки точечных светильников связан с распределением проводов. Разместить их можно двумя способами:

• Во время установки каркаса потолочной конструкции. При выполнении таких работ необходимо устройство отверстий, выведение проводных петель и подключение светильника.
• Но бывает так, что когда устанавливается конструкция, подобная процедура упускается из вида. Тогда подводка кабеля осуществляется к первому отверстию, а уже от него он подводится ко всем остальным.

Маршрут проводки кабеля определяется в соответствии с установкой приборов освещения. В каждой точке оставляется загнутая петля длиной до 15 см. Крепить к каркасной конструкции необходимо пластиковыми стяжками. Но не следует выполнять слишком плотное закрепление. Необходимо обеспечить небольшой провис провода. Это связано с тем, что кабель изменяет свою длину при нагревании или остывании.

Установка светильников

Когда помещение полностью уделано, обои поклеены, потолки покрашены, отверстия по нужным нормам выполнены, можем приступать к установке светильников. Протягиваем провода через отверстия в потолке.

Здесь очень важна аккуратность, так как возможно испортить внешний вид потолка. Можно даже вытащить лампу из корпуса, ради удобства.

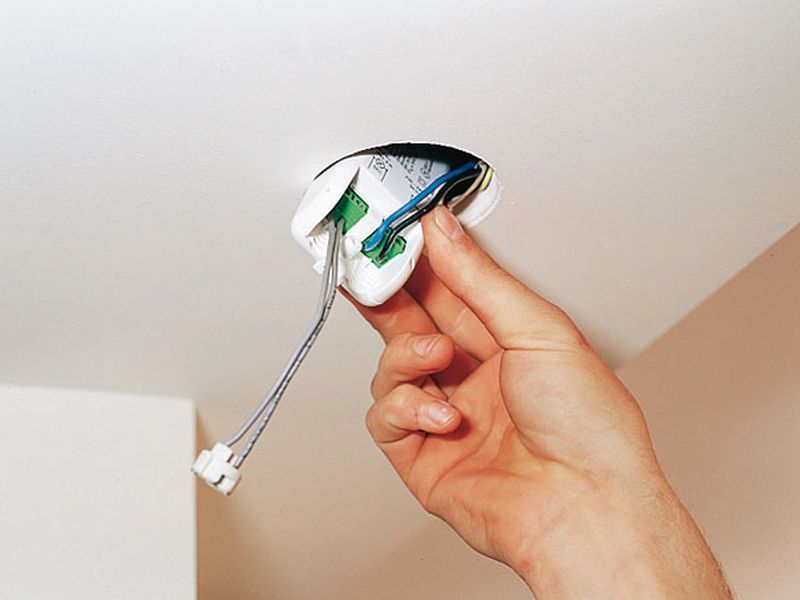

Подключение точечного светильника к сети

В заключении, подключаем готовый светильник к проводу и зажимаем специализированной защелкой в корпусе. Подключение к каждой точке должно быть произведено в соответствии с выбранным видом подсоединения!

Не забываем о коррекции кабеля, оставляем небольшой его кусок внутри потолка для дальнейшего монтажа. Снимаем изоляцию с нужных жил кабеля, которые нужны нам в подключении. Далее – ведем АККУРАТНОЕ подключение к проводам от цоколя светильника к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.

Вставляем готовую, подключенную лампу в патрон и хорошенько фиксируем ее в корпусе специализированными зажимами, чтобы она села крепко и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны сделать в установке. И светодиодные лампочки «прольют свет» при включении.

Теперь, Ваша комната в приятном освещении. А главное – все сделано безопасным образом.

Виды и различия

Точечные светильники бывают встраиваемые, накладными, подвесными и внешними. Встраиваемые не имеют как такового плафона или корпуса, они состоят из крепежных частей, патрона и декоративной рамки, в патрон устанавливают лампочку, например, с цоколем GU10 или других типов. Декоративная рамка располагается на внешней стороне гипсокартона или другого облицовочного материала, то есть со стороны зрителя.

Встраиваемый точечный светильник

Иногда лампочка закрывается декоративным рассеивателем или дополнительной частью корпуса – внешними плафонами, «висюльками» и прочим.

Спот с внешним плафоном в виде кристалла

Накладные точки удобно устанавливать для подсветки мебели, например, на полках, они не требуют наличия свободного пространства за плоскостью, как встраиваемые.

Подвесные споты представляют собой что-то среднее между точечным светильником и люстрой.

Наружные споты могут по конструкции напоминать небольшие прожекторы, такие устанавливаются в галереях для подсветки картин, в магазинах для подсветки витрин и дома в качестве направленного источника света, например, над кроватью, чтобы было удобно читать перед сном.

Стоит отметить, что точечными могут быть светильники необычных конструкций, таких как трековые осветительные системы, о них мы недавно публиковали статью на сайте, между прочим.
