Монтаж водонагревателей разных типов: крепление, подключение, схемы

Каких ошибок нужно избегать

К ошибкам установки относятся:

1. Неравномерное крепление кронштейнов. Перекос бака не допустим. Нагреватель может сломаться. Для выравнивания применяйте уровень.
2. Не прикреплен регулятор давления на напорный водонагреватель, и трубопровод может разорвать под действием давления.
3. Включение нагревателя с пустым баком. Можно сжечь нагревательный элемент.
4. Отсутствие предохранительного клапана. Это вызывает повешение давления и может вызвать повреждение бака и образование протечек.
5. Отсутствие обратного клапана.

Если ошибок не было допущено и бойлер установлен правильно, он прослужит долго. В самостоятельном монтаже нет ничего сложного, нужно просто точно следовать инструкциям.

Монтаж накопительного водонагревателя своими руками

Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.

Что понадобится для установки накопительного водонагревателя:

• Перфоратор;
• Плоскогубцы и отвёртка;
• Крюки или планка с анкерными болтами;
• Клапан с предохранителем;
• Два прочных и гибких шланга;
• Три крана Ду 15;
• ПВС-кабель 3х25;
• Дифавтомат на 16 А;
• ФУМ-лента;
• Устройство накопительного водонагревателя.

Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.

Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

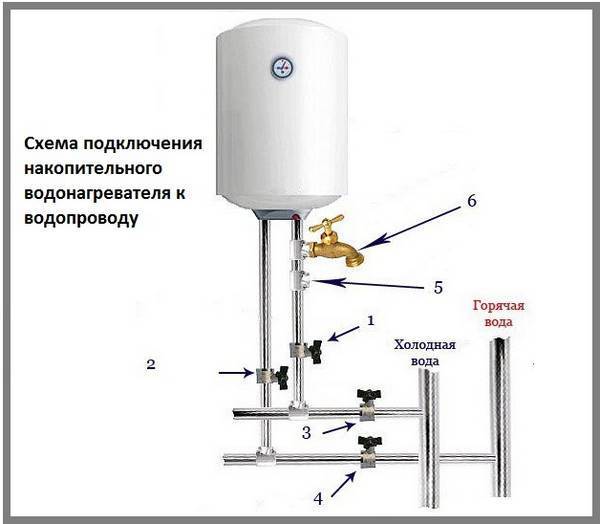

Подключение накопительного бойлера к водопроводу

Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:

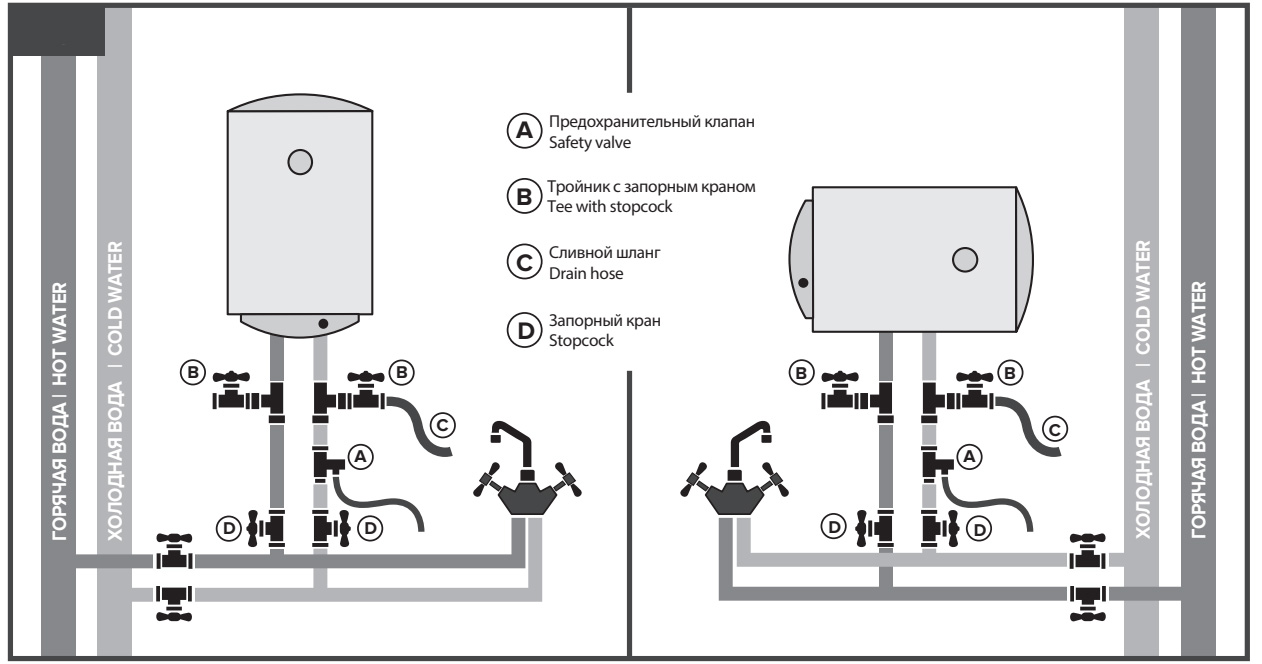

Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.

Второй вариант значительно проще:

1. Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
2. Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
3. К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
4. Все стыки лучше дополнительно закрепить ФУМ-лентой;
5. На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
6. Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
7. Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.

Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.

На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.

Как подключить накопительный водонагреватель к сети

Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.

Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.

Как правильно запустить?

1. Налейте в бак воды и закройте кран ГВС;
2. Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
3. Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
4. Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

2 На что стоит обратить внимание?

Особое внимание стоит обратить на то, какое качество воды в системе. К сожалению, во многих российских городах оно оставляется желать лучшего: в воде много примесей и добавок. Такая вода быстро разрушает внутренние элементы нагревателя, возникают коррозия и другие последствия

Соответственно, срок его службы значительно снижается. Единственным средством защиты от этого является установка фильтров на точке доступа воды в систему, которые будут устранять эти примеси и сберегут устройство. Экономить на них не стоит, ведь замена водонагревателя всего через пару лет работы обойдется значительно дороже

Такая вода быстро разрушает внутренние элементы нагревателя, возникают коррозия и другие последствия. Соответственно, срок его службы значительно снижается. Единственным средством защиты от этого является установка фильтров на точке доступа воды в систему, которые будут устранять эти примеси и сберегут устройство. Экономить на них не стоит, ведь замена водонагревателя всего через пару лет работы обойдется значительно дороже.

Фильтр на точке доступа воды в систему

Установка проточного бака

Несмотря на то, что все модели проточного водогрея достаточно сильно отличаются по своему дизайну, размерам и форме, основное устройство и внутренняя конструкция таких приборов приблизительно одинаковы, поэтому установка осуществляется однотипно.

Можно выбрать один из двух, достаточно легких в самостоятельном выполнении, способов монтажа проточного водогрейного устройства. В первом случае используется установка прибора посредством душевого шланга, отключаемого при наличии магистрального горячего водоснабжения.

Монтаж проточного водонагревателя

При таком способе процесс переключения между водогрейным прибором и смесительным краном производится при помощи регулятора на смесителе.

При расположении ручки в положении «душ» горячая вода поступает из водогрейного прибора, а при нахождении рычага на смесителе в другом положении — горячее водоснабжение осуществляется из крана. Второй вариант монтажа предполагает стационарное подключение в квартирную водопроводную систему с установкой отдельного вентиля на входе в водогрейное устройство.

Общая схема подключения к водопроводу

При установке разных типов устройств используется единый принцип подведения коммуникаций. При этом направление воды задается заранее — сверху вниз. Такой способ облегчает эксплуатацию водонагревателя, т. к. вода в системе будет всегда, даже если давление низкое. Перед началом работ производится отключение горячей воды. Стояк холодного водоснабжения тоже необходимо перекрыть.

Подача холодной воды сверху вниз

Подача холодной воды сверху вниз.

При этом нужно предусмотреть возможность соединения патрубка агрегата и трубопровода. Используется разъемное соединение — фитинг «американка». Он оснащен резьбой, торцевые участки отличаются по диаметру. Можно дополнительно установить тройник с запорной арматурой. Это не является обязательным этапом монтажа, но считается предпочтительной мерой, обеспечивающей возможность слива жидкости из бака в случае возникновения такой необходимости.

Между патрубком и трубопроводом также устанавливается предохранительный клапан. Его основной задачей является обеспечение безопасности работы агрегата в случае превышения давления внутри бака. Если такая деталь не будет установлена, вскоре корпус потечет на участках шовных соединений, т. к. они сильнее всего подвергаются воздействию интенсивной нагрузки. не позволяет горячей воде попасть в трубопровод холодного водоснабжения, когда давление в системе снижается.

Если вода в системе слишком жесткая, рекомендуется дополнительно установить фильтр возле запорной арматуры. Благодаря этому снизится скорость образования известкового налета на всех элементах конструкции внутри колонки.

Можно дополнительно использовать редуктор давления, что позволит устранить негативное воздействие при перепадах давления. Этот узел часто предусматривается системой водоснабжения объекта и устанавливается на входе.

Выпуск горячей воды сверху вниз

При подключении к трубе с теплоносителем предусматриваются лишь некоторые меры из перечисленных: крепится фитинг «американка» и тройник с запорной арматурой. Элементы системы безопасности в данном случае не предусматриваются.

Подача горячей воды сверху вниз.

Наиболее предпочтительным вариантом является подключение к полипропиленовым коммуникациям. Они служат долго, не подвержены коррозии, отличаются устойчивостью к перепадам температур и высоким значениям данного параметра. На этапе установки водонагревателя рекомендуется одновременно произвести замену старых коммуникаций на новые — из полимерного материала. Это обусловлено тем, что для подключения бойлера все равно выполняется разводка труб.

Стоимость

Многих интересует цена установки водонагревателя. При привлечении к монтажу оборудования профессионалов нужно помнить, что стоимость подобной услуги варьирует в зависимости от объёма выполняемых работ.

Базовая установка водогрейного прибора представлена монтажом бака, обеспечением полной герметизации, подсоединением к электрической сети и водопроводной системе, а также подсоединением клапанного устройства и инструктажем по технике безопасности при эксплуатации бойлера.

Водонагреватель после монтажа

Средняя стоимость монтажа накопительного водонагревателя:

• при наличии готовых коммуникаций — 1550-2250 руб.;
• с установкой точек на подачу холодной и отвод горячей воды — 2550-3850 руб.;
• с установкой или обновлением системы электроснабжения — 2550-3850 руб.;
• с работами по электрике и сантехнике — 3550-5450 руб.

Средняя стоимость монтажа проточного оборудования:

• при наличии готовых коммуникаций — 1650-2450 руб.;
• с выводом горячего водоснабжения в душевую насадку — 2550-3750 руб.;
• с выводом горячего водоснабжения на полную систему — 2850-4250 руб.;
• с установкой или обновлением системы электроснабжения — 2850-4250 руб.;
• с работами по электрике и сантехнике — 3750-5950 руб.

В перечень дополнительных услуг входит установка тройника и автомата, врезка и подсоединение кранов или вентилей, перфорация стен и прокладка электрического кабеля.

Если нет уверенности в том, что самостоятельный монтаж будет полностью правильным и позволит беспроблемно эксплуатировать водогрейный прибор, то целесообразно привлечь к установке устройства грамотных специалистов.

Общие советы по монтажу.

• Учитывайте то, что вода должна выводиться к смесителю на кухне, и напрямую к ванной комнате или душевой;
• Для горизонтальных приборов необходимо обязательно использовать обратный клапан, он поможет отфильтровать горячую воду и холодную;

• Если необходимо будет использовать воду из колодца, то придется включить в систему циркуляционный насос, который будет подавать воду к котлу;
• Никогда не включайте бойлер без воды, только после того, как он полностью набрался можно его подсоединять;
• Подключайте нагреватель только к заземленной силовой розетке (желательно не использовать одно ответвление и для стиральной машины, и для бойлера – это обуславливает скачки напряжения и короткие замыкания);
• Если система отопления позволяет, то можно произвести установку напольного электроводонагревателя к любому отопительному прибору, причем как в частном доме, так и на производстве, сделать вывод к бассейну, или к выходу водоснабжения бани.

Как видите, подключение проточного водонагревателя – это несложная задача, требующая максимальной концентрации внимания. Если неправильно присоединить муфту или слабо затянуть её, то поломка неминуема, из-за этого также может значительно уменьшиться срок службы.

Подключение к сети — выбор кабеля и автомата

На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.

При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.

То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.

На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).

А вот на экземплярах 12-15кВт идет только три фазы и земля.

Нулевой провод вообще не задействован в электроснабжении!

Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.

Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.

При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:

Для трехфазных водонагревателей с нолем:

Для трехфазных водонагревателей без ноля:

Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения

Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение

Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Типы водонагревателей по способу нагрева

По способу нагрева устройства классифицируются на проточные и накопительные, имеющие свои плюсы и минусы. Выбор в пользу того или иного прибора зависит от личных предпочтений владельцев загородной недвижимости, объема потребляемой горячей воды, свободного пространства для монтажа.

Накопительные

В конструкции нагревателя, устанавливаемого преимущественно в ванной, предусмотрено наличие собственной емкости. Принцип действия прост: бак заполняется водой из водопровода, которую нагревает ТЭН. По достижении установленной температуры нагрева автоматика отключает устройство.

Поступление горячей воды в трубу обеспечивается большим давлением не нагретой воды. Патрубки размещены так, что слои жидкостей с различной температурой не смешиваются внутри нагревателя друг с другом. Это позволяет удерживать установленную температуру теплоносителя в пределах 50-70% объема до поступления следующей партии холодной воды.

Конструкция накопительного водонагревателя Источник

К преимуществам установки бойлера такого типа относятся:

1. Отсутствие необходимости в мощном источнике питания.
2. Постепенный нагрев воды.
3. Конструкция с утепленными стенками. Благодаря этому имеется возможность включения аппарата в период экономной тарификации электроэнергии, пользования горячей водой в любое время суток.

Основным параметром, влияющим на выбор той или иной модели накопительного водонагревателя, является объем бака. Вместительность резервуара подбирается в зависимости от суточного расхода теплой (смешанной) воды на 1 проживающего в доме взрослого человека. Потребность примерно такая:

• на гигиенические потребности – 20 л;
• для хозяйственных нужд – 12 л.

Таким образом, водонагреватель подбирается из следующих соображений:

• семья из двух человек – 50-80 л;
• 3 человека – 80-100 л;
• 4 жильца – 100-120 л;
• 5 членов семьи – 120-150 л.

Таблица потребления воды Источник

Проточные водонагреватели

Принцип работы устройств заложен в самом названии. Накопительный бак в таких аппаратах отсутствует: жидкость циркулирует рядом с греющим элемента либо контактирует с ним напрямую.

Мощности прибора должно хватать для нагрева воды до определенной пользователем температуры за короткий путь прохождения через ТЭН. Для подключения водонагревателя проточного к домашней электросети требуется выделение мощной линии – в процессе работы на сеть резко возрастает нагрузка.

При этом производителями найден своеобразный компромисс: высокая мощность нивелируется компактностью устройств. В противном случае, для снижения нагрузки необходимо значительное увеличение объема теплообменника – потребуется слишком много монтажного пространства и будет утеряно главное преимущество – компактность.

Конструкция проточного водонагревателя Источник

Еще одним преимуществом проточных водонагревателей является подача нагретой воды без задержки. Накопительным приборам необходимо время для прогрева поступившей в бак жидкости, к тому же имеются и определенные потери температуры при ее хранении. Установка проточного водонагревателя позволяет использовать горячую воду в любой момент.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

1. Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

2. При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

3. Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

4. Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Методы подключения водонагревателя к водопроводу

Существует несколько способов подключения водогрейного оборудования в квартире, а особенности выполняемых работ напрямую зависят от наличия водопроводных труб централизованной системы водоснабжения:

• Использование накопительных резервуаров для воды, которые, как правило, устанавливаются на уровне кровли в условиях отсутствия водопроводной магистрали. Главным правилом подключения водогрея к резервуару с водой является строгое соблюдение оптимального расстояния, которое не может быть менее двух метров. Если бак для воды устанавливается на меньшем расстоянии, то схема подключения должна быть представлена стандартным тройником, шаровым сливным краном, а также клапаном предохранительного типа.
• Подключение водогрейного оборудования к централизованной водопроводной системе является несложным мероприятием, легко выполнимым самостоятельно. С этой целью производится стандартный монтаж прибора на стене при помощи специальных крепежей с последующим подключением к водопроводу.

Как подключить накопительный водонагреватель в квартире

При подключении водогрейного устройства к накопительным ёмкостям, очень важно учитывать, что показатели давления внутри системы не должны превышать 6 Бар. Если давление выше стандартных параметров, то в обязательном порядке перед водогрейным оборудованием устанавливается редуктор, защищающий водонагреватель от выхода из строя

Особые условия подключения необходимы, если используемая на подачу вода имеет плохое качество. В этом случае обязательно перед водогрейным оборудованием устанавливается специальный фильтр.

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

• трубы;
• вентили, тройники, уголки;
• шаровой кран;
• набор ключей;
• разводной или газовый ключ;
• труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.

Внутреннее устройство

Вода течет через нагретый теплообменник. Горящий газ нагревает теплообменник, от него нагревается вода. По сути, проточный водонагреватель — это разновидность настенного газового отопительного котла, только в колонке нет встроенного циркуляционного насоса. Кроме того, в теплообменнике котла есть фильтры, защищающие устройство от попадания твердых механических частиц из водопроводной воды. В колонках же такой защиты обычно нет

Поэтому важно, чтобы фильтры предварительной и тонкой очистки воды стояли на подающем водопроводе. Схема устройства газового водонагревателя GWH 265 ERN NanoPlus от Electrolux

Схема устройства газового водонагревателя GWH 265 ERN NanoPlus от Electrolux.

Нажмите на изображение для увеличения.

1. Задняя панель
2. Колпак тяги (дифлектор)
3. Медный теплообменник
4. Газовая горелка
5. Электроды для зажигания
6. Вентиль подачи газа
7. Вентиль подачи воды
8. Электронная схема (для розжига и контроля наличия пламени с использованием датчика ионизации)
9. Отсек батарейки
10. Устройство контроля отвода продуктов сгорания газа
11. Отверстие для винта крепления кожуха

Подключение напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком.

Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

Что потребуется:

• дрель, сверла;
• ключ газовый;
• отвертка;
• шурупы;
• герметик.

Инструкция:

1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
3. Второй выход подсоединить к горячему направлению к отопительной системе.
4. Третий – смонтировать с обратным выходом из радиаторов.
5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Обязательно требуется заземление оборудования.

Некоторые особенности схемы подвода воды

Схема подвода воды.

К агрегату подключается трубопровод холодного водоснабжения. В процессе эксплуатации стояк горячей воды перекрывается и не используется. Чтобы обеспечить высокое качество работы устройства, в схему подачи воды включают фильтр, предохранительный клапан, запорную арматуру (на входе бойлера и централизованной системы). На участке между точкой выхода воды из агрегата и смесителем не предусматриваются вспомогательные элементы. Единственным узлом, который может быть установлен на этой трубе, является сливной кран, но такая мера не является обязательной.

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Подключение бойлера к водопроводу

Для установки фитинга или крана на трубу из полипропилена понадобятся инструменты и материалы из следующего перечня:

• механизм для спайки полипропиленовых труб;
• устройство для порезки труб;
• помимо этого понадобятся тройники и запорная арматура, предназначенные для труб из полипропилена;
• также понадобятся специальные муфты для соединения труб.

Пошаговая инструкция подключения накопительного бойлера состоит из ряда несложных действий.

1. Перекрывается подача воды в центральном водопроводе квартиры. Если такой возможности нет, то нужно обратиться в ЖЭК для отключения воды в главном стояке.
2. В нужных местах в трубах из полипропилена проделываются разрезы и в случае необходимости обустраиваются отводы к месту, где установлен бойлер.
3. Если трубопровод замурован или уложен в штробах, то для начала нужно открыть к нему доступ.
4. В месте, где сделаны разрезы, впаиваются тройники, то есть выполняется их врезка.
5. Если подсоединение выполняется вместе с ограниченным доступом, то используют разъёмную ремонтную муфту полипропиленовая часть, которой припаивается к тройнику, а торец с резьбой вразрез водопровода.
6. После того как соединения будут зафиксированы, муфту убирают.
7. К тройникам подсоединяют удлинители трубопровода.
8. На отводе монтируется муфта.
9. К муфте присоединяется кран.
10. От крана к бойлеру прокладывают соединительный шланг.

Подключать бойлер к водопроводу из полипропиленовых труб достаточно просто и поэтому все работы можно выполнить самостоятельно. Главное, обеспечить свободный доступ к трубам.

Как правильно установить бойлер своими руками

Инструменты и материалы

Если вы разобрались с проводкой и подбором места, подготовьте все необходимое для работы:

• рулетку;
• перфоратор с буром;
• разводной и гаечный ключи;
• пассатижи;
• набор отверток;
• молоток.

Дополнительно понадобятся материалы:

• пакля;
• фум-лента;
• тройники;
• краны;
• соединительные шланги;
• металлопластиковые трубы;
• автомат УЗО (если нет в комплекте).

Монтаж проточного

Если вы хотите подключить проточный водонагреватель, смотрите, он переносной и стационарный. Переносной отлично разместится на даче, подойдет для использования в летнее время года. В комплекте с ним идет шлаг с насадкой для душа.

Все, что нужно, — выбрать место возле точки забора. Сделайте разметку креплений на стене, просверлите отверстия и установите кронштейны. Подвесьте прибор, подключите насадку.

Стационарное размещение имеет некоторые отличия. Поскольку габариты корпуса невелики, можно крепить к стене обычными дюбелями диаметром 6х60 мм. Корпус должен размещаться ровно, поэтому замеряйте рулеткой расстояния между креплениями на планке бака. Затем просверлите соответствующие отверстия в стене. Вставьте анкеры и навесьте на них нагреватель.

Теперь остается подключить технику к сети и водопроводу. Читайте публикацию: «Подключение бойлера своими руками».

Монтаж накопительного

Монтаж накопительного нагревателя проводится по схеме:

Такой тип более востребован, поскольку практичен и потребляет значительно меньше электроэнергии.

Поскольку накопительный бойлер имеет немалый вес, его установка должна осуществляться намертво. На что повесить бак 120 литров? В комплекте обычно идут планки-опоры и дюбели. Диаметр последних не менее 1,2 см. Если по инструкции предусмотрены анкеры, их сечение должно быть не менее 1,6 см.

Чтобы закрепить корпус, поступите так:

• Приложите опорные планки к стене.
• Закрепите их идущими в комплекте шурупами, предварительно просверлив для них отверстия.

Вмонтируйте дюбели и навесьте бак.

При установке следите, чтобы все шланги и трубки нагревателя располагались так, как указано в инструкции. Иначе потом возникнут проблемы с подключением.

После окончания всех работ проводится настройка управления. Чтобы удалить скопившийся в корпусе воздух, наполните его водой. Правильно настроить температуру и режим вам поможет инструкция по эксплуатации.

Монтаж конструкции может выполняться своими руками. Но если у вас нет такого опыта, лучше обратиться к специалисту.

Смотрите видео по теме:

https://youtube.com/watch?v=HA9JlpwQXTI
