Разновидности бытовых кондиционеров
Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.
Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:
Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.
Установка оконного кондиционера уменьшает площадь окна
Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.
Напольные кондиционеры можно передвигать внутри помещения
Достоинства моноблоков напрямую связаны с особенностями их конструкции:
- Дешевизна в сочетании с длительным сроком службы.
- Простота конструкции и эксплуатации.
- В этих системах достигается максимально возможный КПД.
- Быстрое охлаждение воздуха.
- Большинство современных систем оснащены дистанционными пультами управления.
Такие системы не лишены ряда конструктивных недостатков:
- Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
- Высокий уровень шума.
- Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
- В случае установки в оконный проём уменьшается освещённость помещения.
Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:
Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.
Фен сплит-системы может быть установлен в любом месте стены дома
Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.
Внутренний блок напольно-потолочной сплит-системы
Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.
Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений
К неоспоримым достоинствам сплит-систем относятся:
- Низкий уровень шума.
- Функция очистки воздуха от бактерий и пыли.
- Наличие функции обогрева в холодное время года.
- Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
- Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.
Недостатки сплит-систем:
- Стоимость их выше по сравнению с моноблочными моделями.
- Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.
Необходимые материалы и инструменты
Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:
- электрический провод;
- медные трубы двух размеров;
- пластиковая трубка для дренажного трубопровода;
- теплоизоляция для труб;
- скотч;
- пластиковый кабель-канал;
- металлические кронштейны L-образной формы;
- крепежные изделия (болты, анкеры, дюбеля).
В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.
Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.
Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.
Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.
При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.
Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.
Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.
Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.
Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.
Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:
- отвертки;
- строительный уровень;
- ключи шестигранники;
- дрель и набор сверл;
- перфоратор.
Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.
Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:
- труборез с острым лезвием;
- триммер;
- развальцовка;
- трубогиб;
- манометрический коллектор;
- вакуумный насос.
Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.
3 Соединение блоков между собой
Электрическая схема сплит-системы включает в себя монтаж электропроводки между двумя блоками кондиционера. После монтажа сразу приступают к их соединению между собой. Для этого используется медный провод с тремя жилами и сечением 2,5 мм². Желательно применять кабель с разноцветными жилами, чтобы не ошибиться. В противном случае определять нужную жилу придется с помощью тестера. Алгоритм действий следующий:
- просверливается перфоратором монтажное отверстие в стене;
- снимаются передняя панель и защитная крышка блока;
- кусок кабеля протягивается сквозь отверстие в стене;
- концы каждой жилы зачищаются, вставляются в соответствующие клеммы, винты затягиваются отверткой;
- панель и крышка устанавливаются на место.
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Особенности конструкции
Различные модели кондиционеров и сплит-систем заняли довольно прочное место в жизни современного человека. Некоторые из них, помимо создания благоприятного микроклимата, способны обогревать помещения и в период межсезонья.
Для того чтобы понять, как самостоятельно установить кондиционер (сплит-систему) в доме или в квартире, понадобится предварительно изучить устройство прибора
Важно также ознакомиться и с принципом его работы
По своему устройству кондиционер схож со сплит-системой. Различия между этими приборами заключаются только в том, что первые из них заключены в один корпус, а вторые – в два блока. При этом сплит-система работает так же, как и стандартный бытовой кондиционер напольного или оконного типа.
Какова же конструкция подобных агрегтов? Устроен кондиционер довольно просто. Его основными составными частями являются внешний и внутренний блок. Первый из них управляет работой всей системы исходя из режимов, заданных пользователем. Его компонентами являются:
- Вентилятор. Эта деталь служит для обдува внутренних частей.
- Радиатор. Он необходим для охлаждения хладагента.
- Компрессор. С помощью этого компонента происходит сжатие хладагента и его циркуляция между блоками.
- Электроника в виде платы для автоматического управления. В моделях инверторного класса она размещается снаружи, у остальных – во внутреннем блоке кондиционера.
- Клапан сложной конструкции. Его можно найти только на тех моделях, которые производят и холод и тепло. Этот клапан позволяет изменить в зеркальном отражении действие блоков при включении обогревательного режима.
- Крышка. Эта деталь предназначена для защиты штуцерных соединений.
- Фильтр. Его установка нужна для защиты устройства от попадания в него посторонних частиц.
- Внешний корпус.
В блоке испарителя находится:
- Решетка, выполненная из прочного пластика. Проходящий сквозь нее воздух попадает внутрь устройства. При необходимости добраться до остальных частей блока решетку можно удалить.
- Фильтр или сетка. Основной задачей данного элемента является недопущение внутрь блока крупных пылевых частиц, которые находятся во взвешенном состоянии.
- Испаритель, или теплообменник. Данный компонент нужен для охлаждения воздушного потока непосредственно перед его поступлением в помещение.
- Горизонтальные жалюзи. Они необходимы для регулировки направления воздушного потока.
- Индикаторная панель. Эта деталь служит для указания режимов работы прибора. На табло индикатора отражаются неполадки кондиционера, когда его работа становится некорректной.
- Система для тонкой очистки воздуха. Состоит она из угольного фильтра и предназначена для устранения различных запахов, а также фильтрации мелкодисперсных частичек пыли.
- Вентилятор, относящийся к тангенциальному классу. Данная деталь необходима для постоянной циркуляции воздуха в помещении.
- Вертикальные жалюзи. В конструкции прибора они необходимы для горизонтального поступления воздуха.
На задней части блока находится плата электроники, микропроцессор и штуцера, предназначенные для подключения медных трубок, по которым циркулирует фреон.
Дорогой или дешевый — отличия
Далее, когда определились с мощностью и с типом, смотрите на цену, марку и фирму производитель. Что выбрать, дешевую или дорогую брендовую модель? Чем они отличаются между собой?
Главное их отличие — соответствие заявленных и реальных характеристик. Еще у премиум класса все продумано до мелочей в плане монтажа.
Второй фактор, за который иногда можно переплатить – более низкий уровень энергопотребления. Так называемый класс А+++.
При длительной работе все это вам вернется в виде меньших счетов за электричество.
Третье преимущество дорогих моделей – предельно низкий уровень шума. Здесь он не превышает 20-25дб. Это как шелест листвы за окном в самый тихий день.
Внутренний блок обычного кондиционера работает в пределах 28дб. Наружный от 40 до 50дб.
Эти данные действительны для моделей 9000 – 12000 BTU, или так называемые 25, 35-ки. Вы должны четко понимать, что с увеличением производительности неизменно возрастает и уровень шума.
Четвертое отличие – доп.функции. Такие как плазма, ионизатор воздуха, всевозможные фильтра, умный глаз (перенаправляет холодный поток в сторону от человека).
Так ли они полезны и нужны, поговорим отдельно.
Только, если все вышеперечисленное для вас действительно важно, можно потратиться на переплату. Тем не менее, более дешевые варианты, в том числе относящиеся к нижней ценовой категории, могут исправно проработать от 5 до 7 лет. Другой вопрос, как и с каким комфортом для вас, они будут работать все это время
Какой от них будет шум?
Другой вопрос, как и с каким комфортом для вас, они будут работать все это время. Какой от них будет шум?
Не пожелтеет ли пластик через пару лет эксплуатации?
Как они будут справляться со своей работой в максимально жаркие дни и сколько при этом скушают электричества?
По сути, на сегодняшний день откровенно плохих кондиционеров уже нет. Все они изготавливаются на профессиональных заводах, зачастую с одними и теми же комплектующими. Например, китайский бренд Gree и раскрученный Electrolux, устанавливают во многих моделях компрессоры от одного и того же производителя.
При этом не забывайте, что покупая даже самый дешевый экземпляр, вы все равно заплатите за его монтаж и подключение стандартную цену. Равно как и за все материалы.
А вот последующая эксплуатация в течении заявленного периода работы – чистка, ревизия, монтаж-демонтаж, дозаправка, для недорогих вариантов обходятся даже дороже стоимости самого кондиционера. Всегда учитывайте и закладывайте эти траты.
Конечно, выбирать откровенно дешевые варианты менее 15000 рублей, как минимум рискованно
У них экономия в первую очередь идет за счет отсутствия в цепочке производства такой важной составляющей, как контроль качества и отбраковка
Представьте себе, вы собрали полноценный кондиционер, а потом вынуждены его выкинуть по причине браковки какой-либо детали. Как думаете, в конечном итоге, ваш товар будет стоить дороже или дешевле, чем аналогичный у недобросовестного конкурента, который такой проверки вообще не производит?
Поэтому, когда кто-то хвастается, что он купил китайский кондиционер за 11000 рублей и прекрасно им пользуется уже более 5 лет, можно ли верить такому человеку? Конечно, да.
Просто ему попалась удачная модель. Но готовы ли и вы участвовать в такой лотерее? Или все же лучше приобрести товар у производителя, который действительно отвечает за соответствие заявленным характеристикам и срок их службы? Данные конкретные модели будут приведены в конце статьи.
Ну и не забывайте еще один важный фактор – 99% успешной работы кондиционера зависит не просто от его марки, а от того, как и кем он смонтирован.
Также при покупке не ведитесь на такой момент, как наличие в комплекте медных трубок. Зачастую они идут с очень тонкими стенками в 0,6мм. Хотя рекомендуемое значение от 0,8мм и выше.
Работать с такими магистралями нужно очень осторожно и только при наличии дорогостоящего инструмента (эксцентриковая вальцовка с трещеткой, динамометрические ключи)
Одна ошибка и всю работу придется переделывать. Поэтому лучше купить более дорогой и качественный блок без трубок, чем полагаться на то, что вам подсунут в комплекте в магазине.
В общем и целом определились – хороший кондиционер начинается в районе 20 000 рублей и выше.

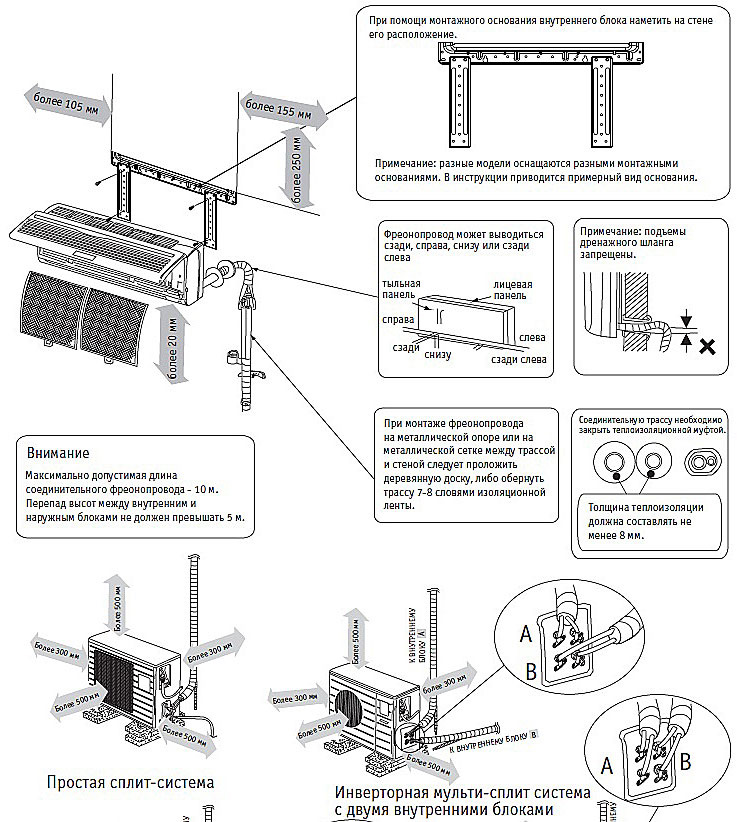

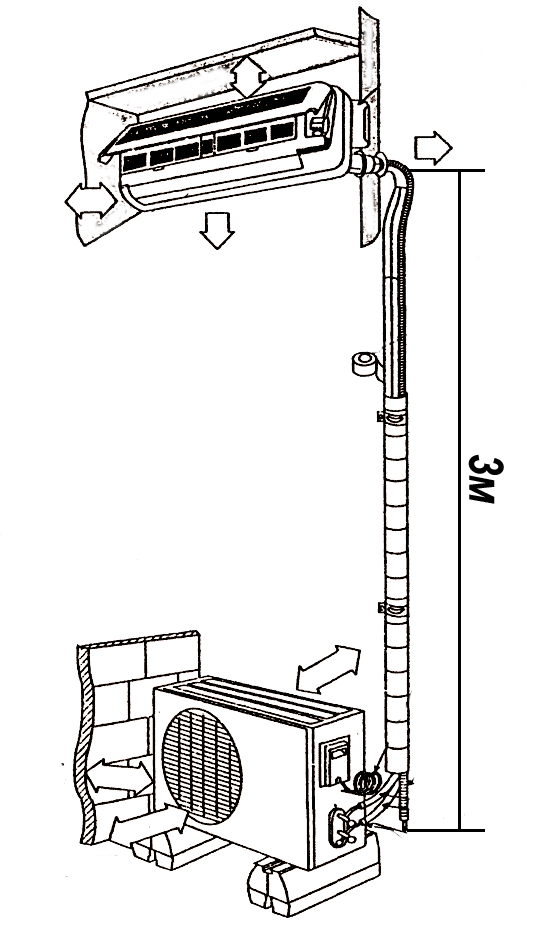

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

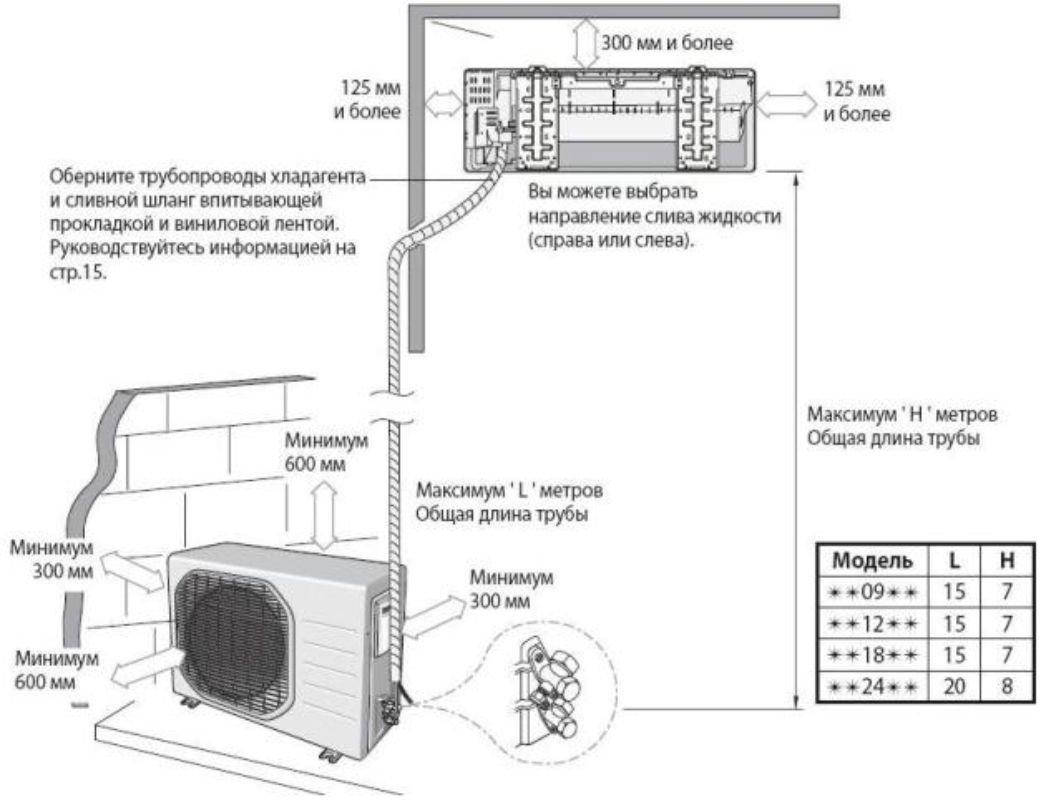

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков

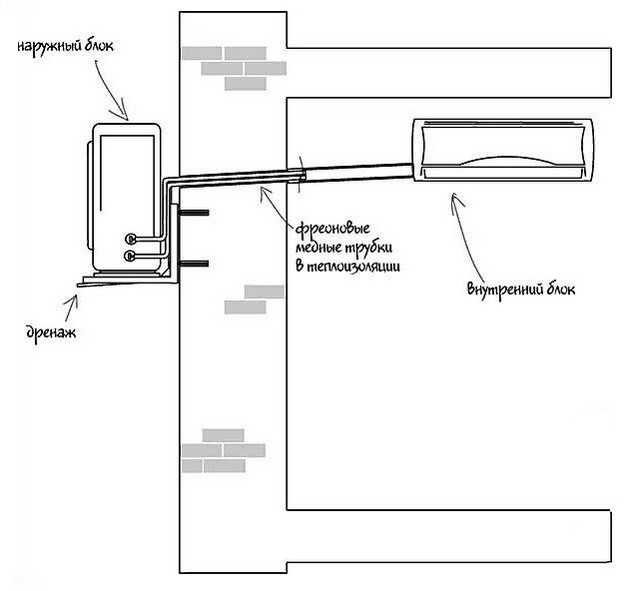

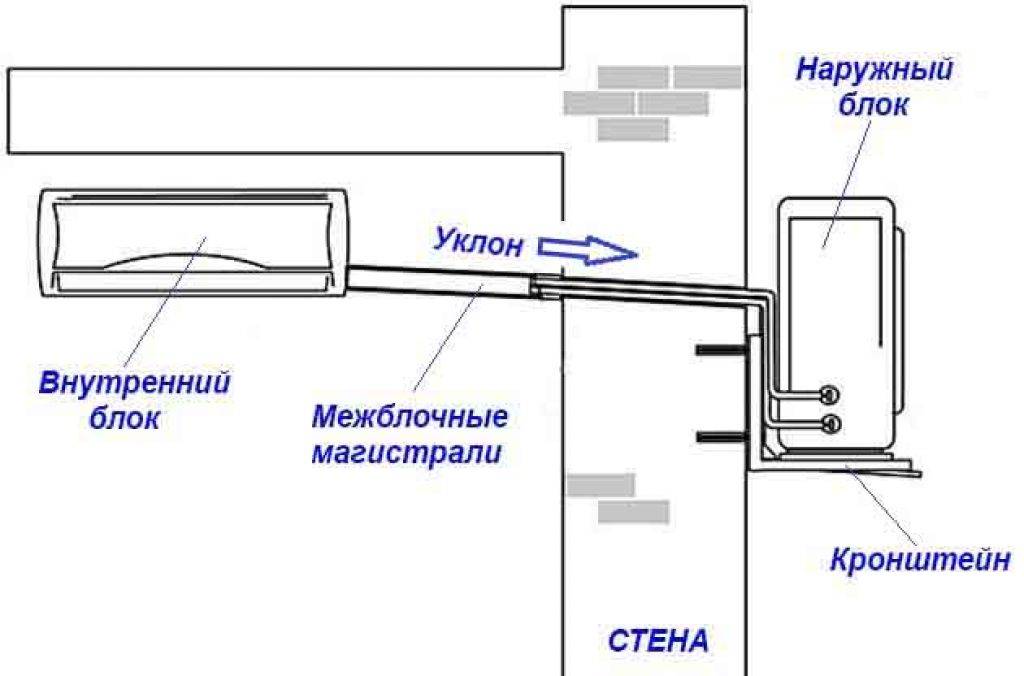

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

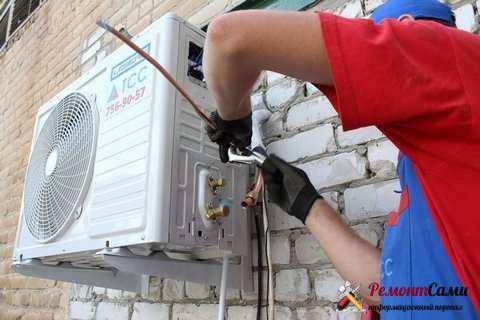

Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Медные трубки подключаются к внутреннему блоку кондиционера
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Фото установки кондиционера своими руками
Также рекомендуем просмотреть:
- Вентилятор своими руками
- Прикормка своими руками
- Откатные ворота своими руками
- Ремонт компьютера своими руками
- Станок по дереву своими руками
- Столешница своими руками
- Брусья своими руками
- Лампа своими руками
- Котел своими руками
- Отопление своими руками
- Фильтр для воды своими руками
- Как сделать нож своими руками
- Усилитель сигнала своими руками
- Ремонт телевизора своими руками
- Зарядное для аккумулятора своими руками
- Точечная сварка своими руками
- Дымогенератор своими руками
- Металлоискатель своими руками
- Ремонт стиральных машин своими руками
- Ремонт холодильника своими руками
- Антенна своими руками
- Ремонт велосипеда своими руками
- Сварочный аппарат своими руками
- Холодная ковка своими руками
- Трубогиб своими руками
- Дымоход своими руками
- Заземление своими руками
- Стеллаж своими руками
- Блок питания своими руками
- Светильник своими руками
- Жалюзи своими руками
- Светодиодная лента своими руками
- Нивелир своими руками
- Замена ремня ГРМ своими руками
- Лодка своими руками
- Как сделать насос своими руками
- Компрессор своими руками
- Усилитель звука своими руками
- Аквариум своими руками
- Сверлильный станок своими руками
Установка наружного блока
Если кондиционер устанавливается в частном доме, тогда наружный блок разместить несложно. Зато его установка на корпусе многоквартирного строения вызывает много вопросов.
Кондиционер крепится таким способом, чтобы его можно было достать с балкона. Ведь агрегат периодически придется обслуживать.
Крепить блок лучше всего на северной или же восточной стороне окна (балкона). Желательно установить систему в нижней части своей наружной территории. Тогда к системе при потребности проще будет дотягиваться, открыв окно.
Используя такой инструмент, как уровень, размечаются места крепления кронштейнов. В стене сверлятся отверстия для установки анкерных болтов.
Чтобы провести межблочную коммуникацию, сверлится сквозное отверстие. Достаточный диаметр – 8 см. Если стена кирпичная, желательно сделать отверстие между кирпичами, по месту их укладки. Тогда и отверстие выйдет более аккуратным, и усилий будет затрачено меньше.
Дальше проводится подключение системы, а также заделка образовавшегося зазора. Прежде чем приступать к последующему этапу установки конструкции, следует убедиться, что наружный блок укреплен достаточно надежно.
