Устройство контроля мощности (УЗО) для отключения водонагревателя

Основные понятия

Водонагреватели электрического типа представляют собой устройства, в которых энергия тока превращается в тепловую, а затем передается воде. Условно такие устройства можно разделить на 2 группы:

Проточные. Вода нагревается в них, проходя сквозь специальные системы с теплыми пластинами или трубами, которые мгновенно отдают ей тепло. Нагреватели проточного типа отличаются большой мощностью.
Накопительные. К ним относится обычный бойлер с ТЭНом, который последовательно греет воду внутри бака.

Принцип его работы можно описать таким образом:

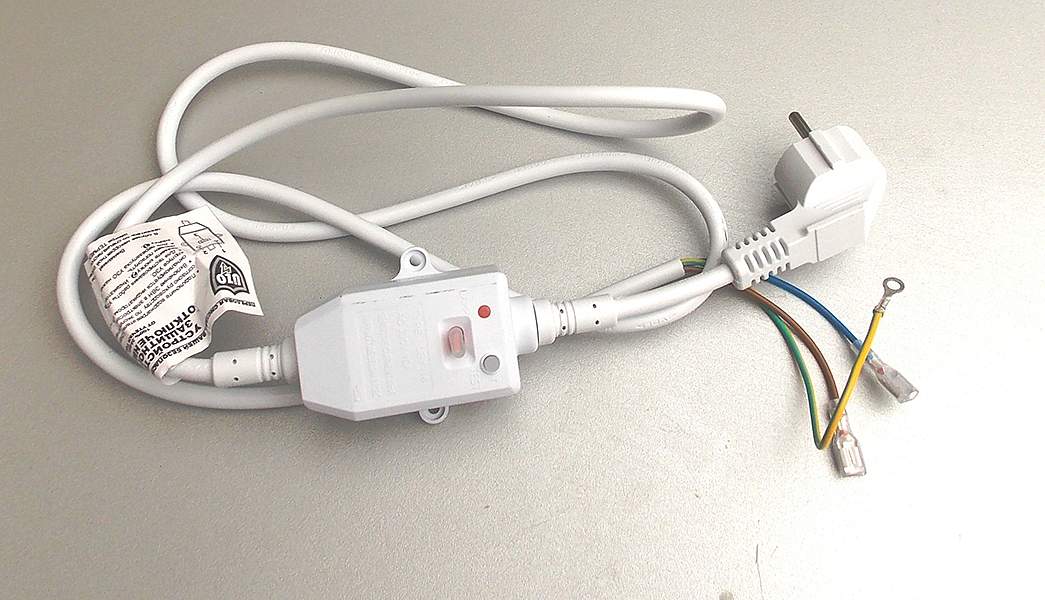

Устройство устанавливается непосредственно перед самим нагревателем. Сквозь него проходит весь ток, который и питает механизм.
Если внутри нагревателя произошла утечка тока, тогда УЗО улавливает ее, после чего срабатывает отключение всей системы. Его работа обеспечивается с помощью специальных датчиков и переключателей.

Следует отметить, что УЗО по принципу работы напоминает автомат, но технически не является им. Оно улавливает даже небольшие колебания тока, которые автоматы не способны проанализировать.

Сегодня подобные механизмы не всегда обеспечивают оптимальный уровень безопасности, поэтому водонагреватель также дополнительно должен оснащаться заземлением. Не следует путать УЗО с дифавтоматом, так как это две разные конструкции. Первый механизм способен улавливать только утечки тока, а второй является более универсальным: дифавтомат также реагирует на короткие замыкания, перегрузки и другие подобные проблемы, при этом «вышибает» электричество.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Установка устройства

Схема работы устройства

Работающее устройство выделяет до 5 Вт тепла. В качестве корпуса используется диэлектрическая коробочка, подходящая по размеру с вентиляционными отверстиями. Устанавливается устройство на печатной плате.

Отвод на бойлер, вход сети и выход подключаются обычными клеммниками. Провода разводят в разные стороны и маркируют, чтобы не перепутать. Движок регулирующего потенциометра — под шлиц потому, что регулировка проводится только при монтаже устройства. В диэлектрической коробочке сверлят отверстие напротив движка. После проведения регулировки отверстие заклеивают скотчем.

Устройство автоматического включения устанавливают на стене между распределительной коробкой и счетчиком или в квартирном электрощитке. Включение делается в разрыв фазы. Провода от счетчика заводятся на вход. На выход заводится вся квартира кроме водонагревателя. Подключение бойлера делается к отводу, предназначенному для него. Работы проводятся с соблюдением правил электрической безопасности, что значит обесточивание квартиры.

Основные причины

Оборудование, которое греет воду, есть практически в каждом доме. Благодаря ему в доме имеется горячая вода, но почему выбивает УЗО на водонагревателе, и что может быть причиной срабатывания автоматики?

Одной из основных причин считается перегрузка в электросети или короткое замыкание непосредственно в самом бойлере.

Но имеются и другие причины. К примеру:

Есть вероятность, что во время монтажа бойлера, а именно его крепления при помощи дюбелей к стене была повреждена электропроводка. Повреждение целостности проводки может произойти даже в процессе установки полочки или зеркала.
Возможно было осуществлено неправильное подключение оборудования непосредственно в электрощите. Зачастую оно срабатывает, если соединить «землю» с «нулем».
Еще одним ответом на вопрос почему выключается УЗО на водонагревателе считается нарушение целостности ТЭНа или же повреждена проводка непосредственно внутри нагревателя.
Пробой на корпус водонагревателя. При наличии заземления – бойлер обесточится сразу. Если заземления нет – УЗО отключит питание, когда человек прикоснётся к корпусу. В любом случае – удара током удастся избежать.
Вполне возможно, что причиной, почему выбивает УЗО при включении водонагревателя является не исправность самого защитного устройства. К примеру, тестовая кнопка может западать или же непосредственно выключатель имеет некоторые механические дефекты. В этом случае – УЗО нужно заменить. Ни в коем случае не следует его ремонтировать.

Довольно часто оборудование отключаться из-за того, что прибор для нагрева воды имеет большую мощность, чем само защитное устройство. Также следует отметить еще несколько возможных причин, почему моргает УЗО водонагревателя.

Основными из них считаются:

Обрыв «нуля» непосредственно в электропроводке.
Есть вероятность, что возникли повреждения на ТЭНе, поэтому его спираль может соприкасаться с водой. Зачастую обозначенный вид поломки может спровоцировать накопление большого количества накипи.

Неисправный ТЭН водонагревателя

Как защитить водонагреватель УЗО

Слабый ток утечки через прохудившийся корпус ТЭНа будет течь и приводить к дальнейшему разрушению нагревателя даже если есть заземление. До тех пор пока корпус ТЭНа не будет окончательно пробит и не произойдёт короткое замыкание, сопровождающееся отключением автомата (или выбиванием пробок), не говоря уже о шокирующем взрывоподобном звуке. Это ещё одна причина защитить водонагреватель УЗО с возможностью восстановить его относительно просто и недорого.

Магазин запчастей для бытовой техники
работает без выходных с 9.00 до 18.00, звоните и заказывайте интересующие Вас детали, мы проконсультируем и подберем наиболее подходящие запчасти.

Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве.Магазин принимает оплату как по наличному, так и безналичному расчету.

Как экономить электроэнергию с бойлером, нужно ли отключать на ночь

Так выключать или не выключать бойлер? На какую температуру лучше всего выставлять бойлер, чтобы было экономно?

Давайте сразу условимся — комфорт быть должен и жертвовать им мы не будем, а то зачем тогда это чудо-прибор. Известно, что для поддержки постоянной температуры 60 градусов в бачке бойлер расходует 700-1400 Вт. При нынешних расценках это составляет 3-4 рубля, т.е. в сутки получается около 10-12 рублей. В месяц это будет около 350 рублей. И это в том случае, когда горячей водой вы вообще не пользуетесь. Семья из 3 человек потребляет примерно 100 литров горячей воды в сутки.

Получается, что в сутки нужно затратить 3500-4000 Вт. Это уже составляет около 15-18 рублей в сутки. Т.е. в месяц примерно 550 рублей. Если вы будете выключать бойлер хотя бы на ночь, то это сэкономит 10-15 КВт в месяц, т.е. около 60 рублей. Получается экономии максимум 10% в том случае если вы не будете забывать выключать-включать каждый день. При этом вам нужно будет тратить около 30 минут времени, чтобы подогреть бойлер до нужной температуры. Утром это делать крайне неудобно. Представьте себе, что вставать ежедневно нужно на полчаса раньше обычного и всё из-за каких-то 60 рублей.

Установлено, что самая оптимальная температура воды, когда потери тепла из бойлера в окружающее пространство минимальны, составляет как раз 60 градусов по Цельсию. При более высокой температуре бак остывает гораздо быстрее. Пойдем дальше. Если вам хватает емкости бачка на один раз, то можно снизить температуру подогрева до 40-50 градусов.

Подвесной горизонтальный электрический водонагреватель

Поэтому отрегулируйте температуру, чтобы найти ту оптимальную точку минимума, который вам достаточен для повседневных нужд. Если расход требуется срочно увеличить (приехали гости) — просто поставьте бойлер на более высокую температуру. Выключать бойлер нужно обязательно в том случае, если вы им долго не пользуетесь.

Таким образом, экономия на электроэнергии может составить 25-40% что при нынешних расценках на электроэнергию составит в сумме 150-200 рублей. Этих денег вполне хватит на покупку хлеба.

Правильное освещение — экономия и здоровьеСпособы экономии электроэнергии

Горячей воды нет, лампочка не горит

В этом случае перечень проблем гораздо больше. Например, может быть неисправна проводка, подающая электричество к бойлеру. Определить, что дело именно в этом, поможет проверка напряжения в розетке и разных местах провода. Вариант решения проблемы только один – замена неисправной проводки.

Проводка может работать, но термостату может не хватать напряжения, тогда вода тоже не будет нагреваться, а лампочка на панели не будет гореть. Выясняется это тоже проверкой напряжение в проводке и на концах термостата, а решается – заменой оборудования.

Если при включении нагревателя лампочка загорается и тут же тухнет, то это может означать срабатывание кнопки термозащиты. Проще говоря, агрегат перегревается и срабатывает предохранитель. Причина этого – все та же накипь на ТЭНе. Попробуйте отключить бойлер от сети, разобрать его и почистить нагревательный элемент.

бойлер выбивает автомат – превышена нагрузка

Это также может быть вызвано неправильным номиналом автоматического выключателя.

. Например: вы подключили бойлер мощностью 3 кВт к автоматическому выключателю на 10 А (или даже ниже) и подключили к этому выключателю стиральную машину, сушилку и другие энергопотребляющие приборы. Если все эти приборы включить одновременно, автоматический выключатель, как правило, сработает и отключит подачу электроэнергии. Согласно законам физики, сила тока измеряется как мощность, деленная на напряжение сети.

Здесь P — электрическая мощность, измеряемая в ваттах (Вт), U — напряжение, измеряемое в вольтах (В), l — сила тока в амперах (А).

В нашем случае это мощность котла 3000 Вт (3 кВт = 3000 Вт) / 220 В (напряжение сети) = 13,6 А. Из этого можно сделать вывод, что выключатель на 10 А не подходит для котла мощностью 3 кВт и следует использовать более мощный, например, на 16 А. Также целесообразно выбрать подходящий кабель.

В данном случае сечение должно быть не менее 2,5 мм кв. и изготовлено из меди. Так, котел мощностью 3 кВт следует подключать с помощью микровыключателя мощностью не менее 16 А и кабеля с сечением не менее 2,5 мм кв

Также следует обратить внимание на УЗО, в этом случае мы советуем вам использовать дифференциальное реле с номинальным током не менее 25 А (это сила тока, который может безопасно протекать через защитное устройство) и током утечки от 10 мА до 30 мА. Для ванных комнат и помещений с повышенной влажностью рекомендуется использовать УЗО с током утечки 10 мА

Фото Почему у бойлера перегорает выключатель — неправильная конструкция автомата.

Обратите внимание, что данная информация приведена в качестве примера и может отличаться в каждом конкретном случае в зависимости от условий эксплуатации. Мы рекомендуем проконсультироваться со специалистом перед проведением любых работ по обслуживанию котла, подключению его к электросети и т.д

Совет: Рекомендуется проложить отдельную линию к котлу, оборудованную отдельным автоматическим выключателем соответствующего номинала и устройством защитного тока.

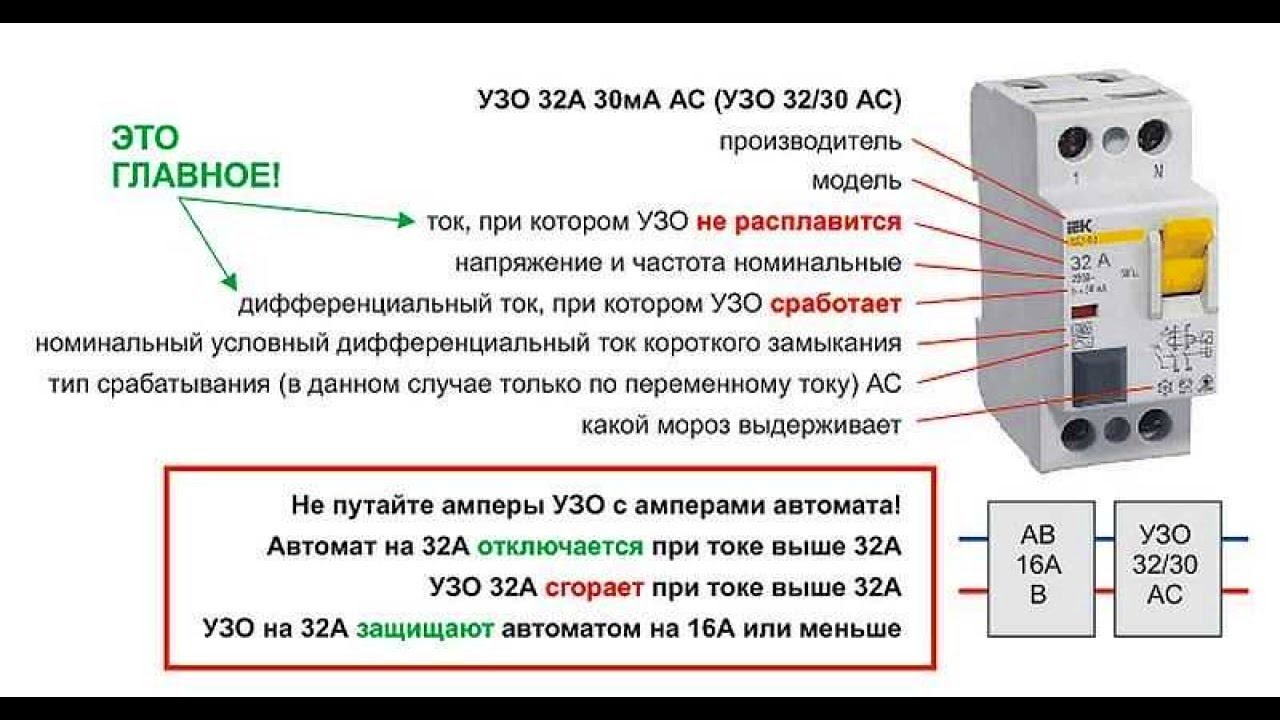

Характеристики УЗО

Теперь разберемся с характеристиками УЗО обозначенных на корпусе устройства.

УЗО — устройство защитного отключения предназначены для защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА(миллиампер).

Примечание:
В США в соответствии с National Elektrical Code, устройства защитного отключения (ground fault circuit interrupter – GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мA(миллиампер) (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс(микросекунд).В Европе эти значеня для УЗО,как и у нас составляют 30-100 мА.

УЗО должны срабатывать за время не более 25-40 мс(миллисекунд), то есть до того, как электрический ток, проходящий через организм человека, вызовет фибриляцию сердца – наиболее частую причину смерти при поражениях электрическим током.

В списке ниже приведены значения тока через тело человека и наиболее вероятные ощущения, которые можно при этом почувствовать.

Важно! не пытайтесь это прочувствовать это на себе!

Ток через тело человека -0,5mA:не ощущается,слабые ощущения при прикосновении языком,кончиками пальцев и через рану.
Ток через тело человека-3 mA:Ощущение близкое к муравьиному укусу.
Ток через тело человека-15mA:Если вы взялись за проводник,то невозможно его отпустить.Неприятно,но безопасно.
Ток через тело человека- 40mA:Судороги тела,судороги диафрагмы.Опасность удушья в течении нескольких минут.
Ток через тело человека-80 mA:Вибрация желудочка сердца.Очень опасно, приводит к достаточно быстрой смерти.

Отсюда второй короткий итог характеристик УЗО

Для защиты человека в бытовых электросетях(однофазный ток напряжением 220 вольт) УЗО должны иметь маркировку: ток отсечки не более 30мА,время срабатывания не более 40 мс(миллисекунд). Крупные фирмы производители (такие как АВВ,Legrand) выпускают УЗО для защиты человека, с токами отсечки 10 мА и 30 мА.

На групповые цепи обычно ставят УЗО с током 30 мА. Если поставить УЗО 10 мА, возможны (в квартире всегда есть фоновый, естественный ток утечки). 10 мА ставится обычно на одиночных потребителей (стиральную машинку, посудомойку). Если у вас есть душевая кабина, или стиральная машинка установлена в ванной (влажная среда) , применение УЗО с током отсечки 10 мА просто обязательно.

Следует повторить:

Для влажных и очень влажных помещений(сауны,бани,ванные,душевые) следует применять УЗО с токоми утечки 10 мА(миллиампер)
Для других помещений достаточно применения УЗО с током отсечки 30 мА(миллиампер)
В деревянных дамах при проведении электропроводки во избежании пожаров установка УЗО желательна, а лучше сказать просто необходима.

Примечание:
В продаже существуют УЗО с токами отсечки и 100 мА и 300 мА и более. Эти УЗО (с отключающим дифференциальным током 100 мА, 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в частном доме или компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Определение эффективности нового водонагревателя

Как начать экономно и правильно пользоваться новым бойлером? Эксперты акцентируют на определении его энергоэффективности при покупке.

Общие правила

Перед приобретением техники пользователю нужно:

сравнить в магазине энергоэффективность дорогих и бюджетных моделей для установления окупаемости техники;
уточнить, что класс энергетической эффективности включает КПД, потери за час при нагреве и поддержке температуры, циркуляции. Информация указывается в буклете изготовителя;
учитывать литраж емкости, скорость работы ТЭНа, тип монтажа для уточнения совокупных расходов.

Интересно знать! На европейских моделях бойлеров энергоэффективность указывается с 2013 года, на американских — с 2009.

Расчет затрат на годовую эксплуатацию

Для вычислений понадобится информация о классе энергоэффективность, виде и стоимости теплоносителя. Дальнейшие расчеты выполняются по формуле:

для газовых моделей умножается количество дней в году на энергоэффективность и стоимость куба газа;
для электробойлеров умножаются количество дней в году на энергоэффективность и стоимость кВт/часа.

Интересно знать! Тест DOE для водонагревателей учитывает температуры холодной (15 градусов) и горячей (60 градусов) и определяет производительность устройства для семьи из 3-х человек как 240 л в день.

Мощность ТЭНа как фактор экономии

Чем больше мощность ТЭНа, тем быстрее нагреется вода. Учитывайте, что в домах с однофазной схемой разводки выделяется от 7 до 10 кВт мощности. Производительный водонагреватель приведет к повышению нагрузки на сеть, огромным затратам энергии и выбиванию автоматов защиты.

Задачи реле времени для водонагревателя

Реле времени является полезным устройством для эффективного использования водонагревателя. Оно позволяет автоматически управлять временем работы этого прибора и обеспечивает оптимальное использование энергии. Главные задачи реле времени для водонагревателя включают следующие:

Регулировка времени работы водонагревателя: Реле времени позволяет настроить задержку перед включением или выключением водонагревателя. Это позволяет пользователю выбрать оптимальное время работы, учитывая свои потребности в горячей воде и позволяет избежать ненужного энергопотребления.
Обеспечение контроля температуры: Реле времени может быть настроено для контроля температуры воды в накопителе. Оно позволяет автоматически отключать водонагреватель, когда достигнута заданная температура, и снова включать его, когда температура понижается до определенного уровня. Таким образом, реле времени способствует экономии энергии, предотвращая перегрев воды.
Распределение нагрузки: Реле времени позволяет установить временные интервалы для работы водонагревателя в различные часы суток. Это особенно полезно в многоквартирных домах или других местах с высокой загрузкой электросети, где может быть ограничена доступная мощность. Распределение работы водонагревателей по времени позволяет избежать одновременного включения большого количества приборов, что может вызвать перегрузку сети.
Обеспечение безопасности: Реле времени может использоваться для автоматического отключения водонагревателя в случае превышения установленного времени работы. Это защищает прибор от перегрева и возможных повреждений. Также реле времени может быть настроено для автоматического отключения в случае аварии, что предотвращает возможные пожары или другие непредвиденные ситуации.

Использование реле времени для водонагревателя позволяет повысить его эффективность, удобство использования и безопасность. Оно обеспечивает автоматическое управление временем работы и контроль температуры, а также позволяет распределить нагрузку на электросеть

При выборе реле времени для водонагревателя следует обратить внимание на его функциональность, надежность и соответствие с электротехническими стандартами

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

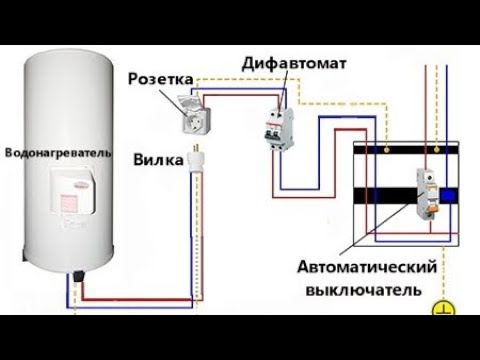

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Это интересно: Помогите подобрать для замены патрон типа Е14

Способ №3: проверяем УЗО с помощью лампочки и резистора

Одно из наиболее распространенных значений разности остаточных токов для бытовых УЗО составляет 30 мА. Возьмем это значение в качестве примера и рассмотрим третий метод испытания.

Если известно, что остаточный ток УЗО составляет 30 мА, то с помощью резистора 7333 Ω, способного рассеивать мощность 6,6 Вт или более, можно легко проверить срабатывание УЗО, установленного в щитке.

Достаточно будет 10-ваттной лампочки на 220 В и нескольких подходящих резисторов. Например, известно, что сопротивление нити накала такой 10-ваттной лампочки в горячем состоянии составляет примерно 4840-5350 Ом, поэтому к лампочке следует последовательно добавить резистор сопротивлением 2-2,7 кОм, рассчитанный на 2-3 Вт, или подобрать из имеющихся резисторов подходящей мощности.

Чтобы проверить УЗО с лампочкой + резистор(ы), есть два варианта:

Первый вариант подходит, если в квартире или доме (где будет проводиться проверка) есть розетка с защитным контактом. Достаточно подключить лампу с резистором на одном конце к фазе, а на другом — к заземленному электроду розетки, и неисправное УЗО немедленно сработает. Если оно не срабатывает, то либо неисправно само УЗО, либо контакт розетки плохо заземлен, и в этом случае поможет второй тест.

Второй вариант проверки с помощью лампы и резисторов заключается в непосредственном подключении самого УЗО, которое также правильно подключено к сети. Подключите один конец нашей тестовой цепи к фазному выходу УЗО, а другой — к нулевому входу УЗО. Работающее устройство должно немедленно включиться.

Чтобы точно рассчитать номинал тестовой цепи для конкретного УЗО, используйте закон Ома для этой части цепи, который все знают со школы.

В этом методе лампу можно заменить резисторами, но для целей иллюстрации больше подходит схема с лампой, так как резисторы не всегда доступны в хорошем состоянии. Если нет сомнений, что резисторы хорошие, можно использовать подходящие резисторы без лампы. Если проверка не увенчалась успехом и УЗО не работает, его необходимо заменить.

Почему срабатывает устройство защитного отключения

Как проверить автоматический выключатель и почему срабатывает автоматический выключатель водонагревателя?

Давайте попробуем разобраться в этом вопросе:

Во-первых, причиной может стать нарушение целостности изоляционного слоя ТЭНа . Это случается в период работы водонагревателя. Ток, вода и повышенная температура начинают повреждать изоляцию элемента нагрева, и жидкость начинает соприкасаться с деталями, которые проводят ток. Чтобы проверить ТЭН стоит достать его из бойлерного бака, провести очистку от накипи, а также сделать осмотр. Если на поверхности присутствуют трещины, то слой изоляции уже не пригоден и стоит сделать замену нагревателя.
Во-вторых, причина может быть следующая – протечка электрического тока. Это может произойти вследствие, например, того, что бойлер подключён к старой электрической проводке, а изоляция по истечению времени потеряла вид по причине оголения проводов, и случается короткое замыкание.
В-третьих, защитное устройство может быть выбрано не в соответствии с нормами напряжения и мощности. Поэтому УЗО не осилит такую нагрузку и может время от времени срабатывать.
В-четвёртых, само приспособление может быть неисправно. Например, механизм спуска мог прийти в негодность и при небольших даже колебаниях может выключаться.

О типах и устройстве автоматического выключателя водонагревателя вы можете прочитать здесь.

Проверять УЗО водонагревателя можно и даже нужно. Достаточно одного раза в месяц. Чтобы начать проверку, просто нажмите кнопку «тест» на самом приборе. Прибор создаст утечку электричества и должен автоматически отключиться.

Что произойдет, если вы обнаружите неисправность в системе? Как отремонтировать кабель для водонагревателя с прерывателем цепи замыкания на землю? УЗО — это сложное устройство, электронный прибор, который может отремонтировать только инженер-электрик, имеющий необходимые детали. В большинстве случаев устройство не ремонтируется, а просто заменяется.

Почему водонагреватель выбивает пробки:

Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:

Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность.
Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.
Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».

Что можно предпринять в случае, если водонагреватель выбивает пробки:

В зависимости от причины, вызвавшей срабатывание автомата, можно предпринять следующие действия для устранения неполадки:

Если автомат отключается при подключении водонагревателя Оазис, стоит в первую очередь убедиться, что мощность бойлера не превышает максимальную нагрузку, на которую рассчитан установленный УЗО. Перегрузку электросети и срабатывание защитного устройства можно предотвратить, с помощью установки отдельного выключателя. Через него проводится к щитку кабель питания нагревателя. Если проблема состоит в недостаточной нагрузке, стоит установить щитовое реле приоритета.
Если увеличения нагрузки не было, но пробки при включении бойлера все равно выбивает, стоит убедиться в правильной работе самого УЗО. Ненадежно затянутые в клеммах провода и ослабленные контакты могут вызвать нагревание выключателя. В случае повышения температуры защитного устройства включается тепловой расцеплитель. Такое устройство необходимо заменить, подтягивание клемм лишь ненадолго отсрочит окончательный выход из строя УЗО.
В случае неисправности самого нагревателя и обнаруженном пробое на корпус, необходимо устранить неисправность. Для этого производится опустошение бака и проверка на целостность ТЭНа и изоляции провода питания.

Выявляя и устраняя причину некорректной работы УЗО, необходимо придерживаться правил безопасности при работе с электроприборами. Если вы не смогли обнаружить причину срабатывания автоматического выключателя при запуске электрического нагревателя, стоит обратиться за помощью к мастеру.
