Как сделать правильную вентиляцию в ванной комнате и туалете: инструкции и советы экспертов

Разновидности вентиляции санузлов

Вентиляция в ванной комнате и туалете может быть организована разными способами. Выбор способа зависит от того, насколько большая площадь у этой комнаты. К тому же, очень часто в частных домах при современном планировании и конструировании предусматривают здесь окно. Это значительно облегчает процесс обустройства системы вентилирования.

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза.

Естественная

Естественный вариант, не требующий монтажа дополнительных устройств. Суть его работы заключается на природных физических процессах, когда воздух из области с высоким давлением перемещается в область, где этот показатель находится на более низких отметках. Также, теплый воздух, с точки зрения физики, всегда будут замещен холодным. Чаще всего, в жилых квартирах такая система вентканалов представляет собой единую сеть, обеспечивающую приток чистого воздуха снаружи. Но, нет никакой гарантии, что именно количество масс будет соответствовать требованиям СНиПов.

Около века назад естественная вентиляция считалась наиболее эффективным способом.

Принудительная

Принудительный способ улучшает циркуляцию, а точнее интенсивность. Этот способ используют те же вентканалы, но только с выставлением на них дополнительных устройств в виде вентилятора.

Чтобы полноценно проветрить помещение, выбирают вариант с принуждением.

Вентиляция клозета без использования механических устройств

В небольшой туалетной кабине, окно не только помогает пропускать свет, но и служит проемом для поступления воздуха

Несмотря на форму окна, обратите внимание на следующее:

• Окно должно постоянно быть открыто. Для этого не нужно его стеклить. Если туалет используется зимой, минимизировать воздушные потоки можно, прикрыв проем листом из металла.
• Открытое отверстие будет защищено от осадков, если поместить его, как можно ближе к крыше.
• Отверстие для вентиляционной системы стоит вырезать в двери туалетного домика.
• Защита в форме сетки, марли, гардины предотвратит попадание в помещение насекомых.
• Монтаж унитаза предполагает подведение вытяжки к нему через пол или подсоединение трубки.

Вентиляция в ванной: требования и стандарты

Требования к обустройству вентиляции

Устройство вентиляции в ванной комнате обязано соответствовать нормативам. Хороший воздухообмен не менее важен, чем тепло, вода и свет. Насыщение пространства кислородом, создание определенного микроклимата – это задача, с которой обязана справляться вентиляция в квартире в ванной. Принудительная или естественная, правильная вентиляция быстро перемешивает потоки воздуха, удаляет загрязнения, отводит лишнюю влагу и запахи. Строительные нормативы предъявляют свои требования, которым должна соответствовать вентиляция в ванную комнату, например, у нас для помещения ванной приток воздуха должен быть не менее 25м3/час, а если это вентиляция в туалет и ванную (совмещенный санузел), то 50м3/час.

Естественная вентиляция

Жильцам старых многоквартирных домов не повезло: отдельная приточная система отсутствует, вытяжка часто не справляется с конденсатом в уборной, ванной. В «хрущевках» и панельных многоэтажках 70 – 80-х каждая квартира имеет индивидуальные вентканалы в конструктивах. Разгонные воздуховоды кирпичных, монолитных высоток присоединяются к шахте, выходящей на крышу. Во всех случаях самостоятельные переделки невозможны.

Какие мероприятия по плечу собственнику на пути к свежести? Начинают с простого, но чрезвычайно важного:

Периодически самостоятельно проверяют тягу. Альбомный лист должен прилипать к решетке воздуховода, а пламя спички отклоняться к отверстию.

Проверка тяги зажженной спичкой.

Обращаются в управляющую организацию ЖКХ при отрицательном результате личной проверки. Структура выступает заказчиком проверок, очистки, ремонта дымоходов, вентканалов лицензированными подрядчиками. Специалисты замеряют анемометром скорость потока у вытяжки, проверяют вертикальные каналы на проходимость стальным шаром установленного диаметра. Определяют соответствие обследуемых элементов проекту, действующим нормам, по итогам составляют акт с заключением о допуске к эксплуатации.

Инструментальный контроль цифровым анемометром.

Анализируют организацию воздухообмена уборной, планируют мероприятия по интенсификации. СНиП 31-01-2003 устанавливает количество удаляемого воздуха (L) из туалета и ванной – 25 м³/ч, при совмещенном санузле норма идентичная (удваивалась по отмененному СНиП 2.08.01-89*). Удаленный объем компенсируется поступлением через зазоры между дверью и порогом, полотном и коробкой. Современные двери плотно пригнаны по контуру, поэтому необходимо отверстие внизу полотна, оснащенное решеткой или клапаном.

Таблица 9.1 СНиП 31-01-2003

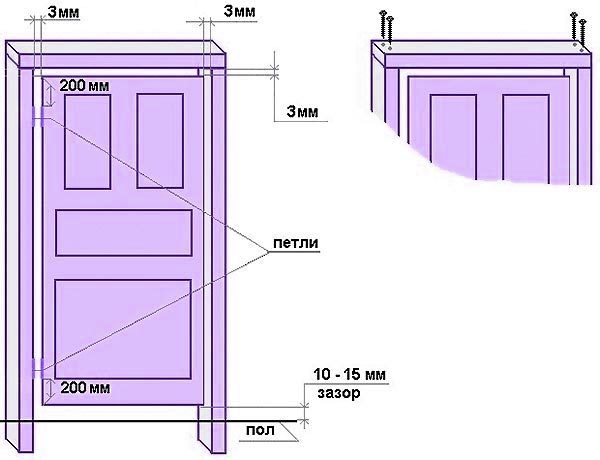

Подбирают, монтируют дверную приточную решетку, либо оставляют зазор под дверью при установке: 1-1,5 см.

Выпускают встраиваемые прямоугольные, круглые решетки с V-образными ламелями, направляющими поток. Регулируемые модификации целесообразны для принудительных схем.

Для подбора рассчитывают площадь живого сечения приточного проема (F, м²), исходя из допустимой скорости потока (υ, м/с).

F = L/(3600υ)        (1)

,где L = 25 м³/ч – воздухообмен душевой (см. табл. 9.1);

υ = 0,5 м/с – по нормативу.

Задав один размер прямоугольной решетки (a), определяют второй (b):

b = F/а   (2)

Для круглых моделей диаметр (d) находят:

d=√4F/πn (3)

,где n – число встраиваемых решеток.

Пример

Найти размеры приточной прямоугольной решетки двери стандартной ванной.

Расчет.

1. Вычисляем площадь живого сечения: F = 25/(3600×0,5) = 0,014 м².
2. Принимаем высоту a = 80 мм (0,08 м).
3. Находим ширину: b = 0,014/0,08 = 0,175 м (175 мм).

Подходят модели: «ВЕНТС» МВ 440/2, «РОВЕН» РП 150×300.

Улучшают общую вентиляцию квартиры. Воздухопроницаемость оконных блоков из ПВХ со стеклопакетами – не более 3,5 м³/ч на квадратный метр (ГОСТ 30674-99). Не обеспечивается минимальный расход наружного воздуха на человека по СНиП 41-01-2003, поэтому не удовлетворяются требования к приточной вентиляции ванной. Исправляет положение выбор окон с микропроветриванием, монтаж стеновых клапанов, увеличивающих приток в квартиру.

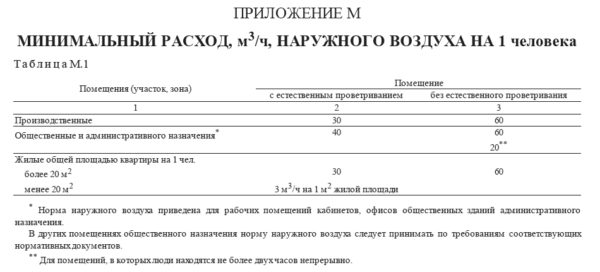

Выдержка СНиП 41-01-2003Окно с функцией микропроветривания

Дополнительные шаги в своем доме

Владельцу частного коттеджа проще добиться устойчивой работы системы. Необходимо правильно рассчитать сечения участков воздуховодов по формулам (1), (2), скорость потока принимают:

• 0,5 – 1,0 м/с – вытяжные жалюзийные решетки;
• 1,0 – 1,5 м/с – горизонтальные, вертикальные участки труб;
• 1,5 – 2,0 м/с – вентшахты.

Потери давления на местные сопротивления, подсосы, загрязнения стенок учитывают, принимая запас по площади (до 30%). Минимизируют протяженность трассы, количество поворотов, сужений. Длина, суммарное сопротивление отдельных веток по возможности должны быть близкими.

Интенсифицируют циркуляцию:

• Подключают блок уборная – ванная к независимому от остальных вентиляционному выпуску.
• Оснащают выпуски дефлекторами. Хорошие результаты показывают модели ЦАГИ, ДС, ASTATO.

Дефлектор ЦАГИ

Изготовление своими руками:

Повышают надежность:

• Предотвращают обратную тягу посредством обратных клапанов.
• Зимой не допускают обмерзания оголовков, снижающего пропускную способность.

Монтаж обратного клапана на индивидуальный канал:

О вентиляторах

В любом случае, даже если естественный воздухообмен достаточен, желательно установить вентилятор, который поможет справиться не только с влажными испарениями, но и с неприятными запахами.

Как подобрать вентилятор

Вентилятор подбирают по производительности. Чтобы ее рассчитать, нужно знать площадь ванной/ туалета – помещения, который он будет обслуживать.

Требуемая производительность = 5(8) х площадь санузла + 20%.

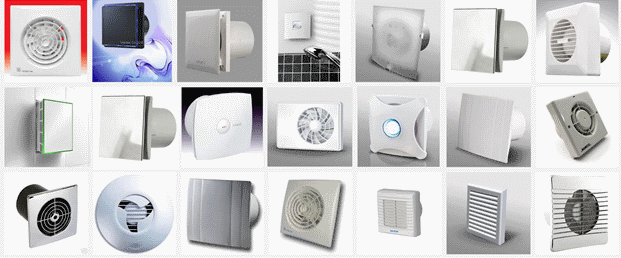

Разновидности вентиляторов

Типы:

1. Осевой – циркуляция воздуха происходит по оси, поток создается лопастями вентилятора. Такой тип монтируется в случае, если система вентиляции – без каналов. Рабочее давление, создаваемое устройством, не превышает 50 Па.
2. Диаметральный – механизм барабанного вида, имеет невысокий КПД.
3. Центробежный – корпус выполнен в форме спирали. Преимущество – высокая производительность. Минус – высокий уровень шума.
4. Центробежно-осевой – обладает достоинствами: небольшой уровень шума, высокая производительность, малый вес.

По виду установки вентиляторы подразделяются:

• с непосредственным размещением в воздуховоде;
• на выходе вентиляционного канала.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

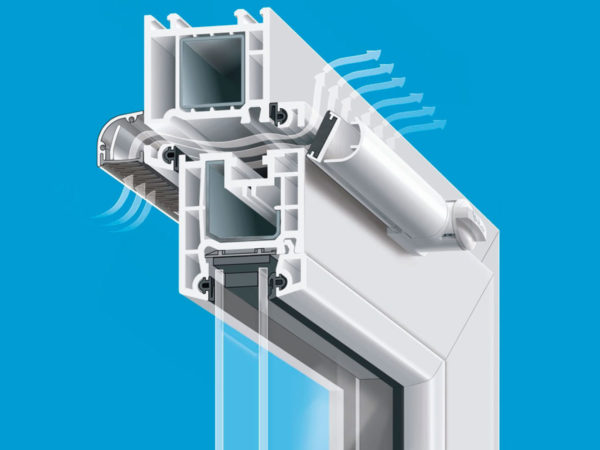

Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Почему вентиляция необходима?

Дело в том, что в этих комнатах наблюдается повышенная влажность, которая появляется из-за постоянных испарений. Результат этого – грибок на стенах, мебели и т.д. Человек, вдыхая ее частички, подвергает свой организм серьезным заболеваниям.

Металлические части также страдают. Их одолевает коррозия, а дерево – гниль. После пользования санузлом (особенно ванной), наблюдается резкий скачек температуры воздуха и на всех поверхностях образовывается конденсат. Именно он несет вред строению, мебели и устройствам.

Необходимость вентиляции в ванной и туалете подтверждена всеми известными строительными нормами и правилами. При строительстве любого жилого помещения, а также при его ремонте и перепланировке, необходимо пользоваться правилами СНИП. Любое отклонение от прописанных норм, исключает возможность решить проблему воздухообмена. Поэтому, следует тщательно изучить их, и следить за их выполнением.

https://youtube.com/watch?v=mz3NcHFO3to

Установка вентиляции своими руками: что нужно знать

Установка вентиляции самостоятельно

Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!

Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.

В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.

Правила монтажа вентиляции в доме

Требования к обустройству вентиляции

Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.

Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.

Виды коробов для вентиляции:

• пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
• мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.

Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.

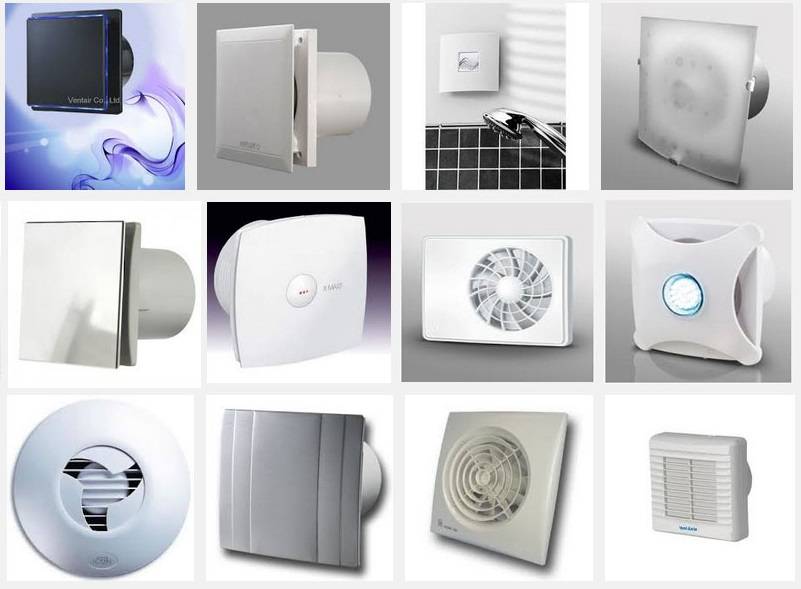

Выбор вентилятора

Перед выбором вентилятора нужно замерить размер отверстия, в котором он будет устанавливаться. Исходя из этого параметра следует подбирать модель. Если понравившийся вентилятор больше или меньше положенного отверстия – ничего страшного, поскольку его размер можно изменить.

Хорошая вытяжка очень тихая, но стоит дороже. Обычно комплектация сразу продается с решеткой – защитной оболочкой, скрывающей внутренности вентиляционной системы. Много внимания ей уделять не стоит, поскольку такие детали стоят недорого и быстро докупаются при первой надобности.

Отдельное внимание можно обратить на вентиляторы с таймером. Они включаются одновременно с освещением, и работают определенное время после его выключения. Стоят дороже, устанавливаются немного тяжелее, но такие модели куда эффективнее обычных вытяжек

Стоят дороже, устанавливаются немного тяжелее, но такие модели куда эффективнее обычных вытяжек.

Как установить вентиляцию в ванной комнате

Перед установкой вентилятора в ванной или туалете, нужно сравнить его диаметр с размером воздухоотвода. Если он меньше, одевается гофра, а пустоты заделываются монтажной пеной. Если больше – просто воспользуйтесь перфоратором.

Поскольку основной задачей вентиляции считается вывод горячего воздуха с ванной, то оптимальным местом установки вентилятора считается верхняя часть стены напротив двери.

Перед тем как приступать к монтажу вентиляционной системы, рекомендуется прочесть внимательно инструкцию к ней. Это позволит избавиться от множества проблем в дальнейшем.

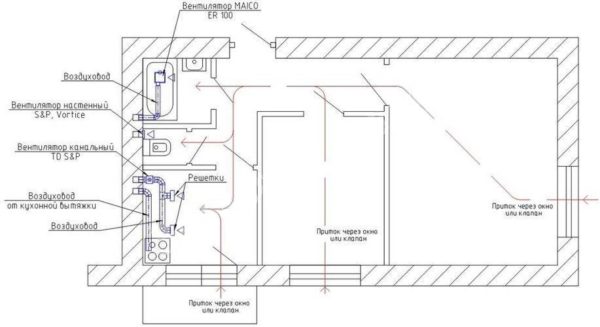

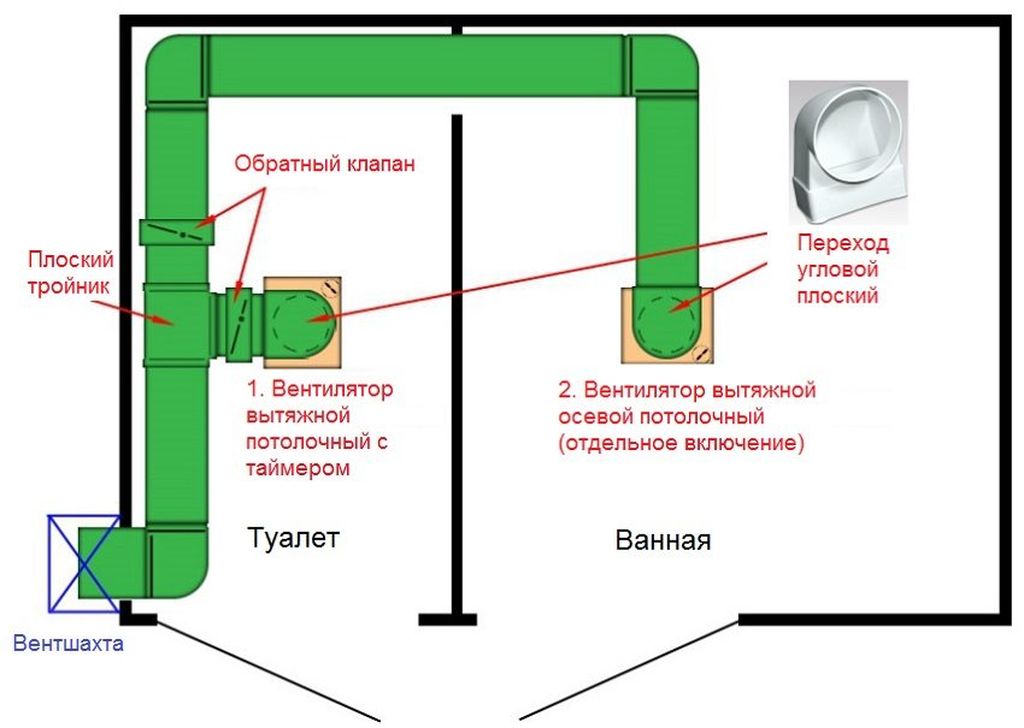

Схема вентиляции для раздельного санузла в квартире

Инструкция по монтажу:

1. Снимите лицевую крышку.
2. Нанесите жидкие гвозди на место примыкания вентилятора к поверхности стены.
3. Заведите вентилятор рабочей частью в стену так, чтобы его не было видно.
4. Прижмите корпус так, чтобы клей схватился.
5. Смонтируйте противомоскитную сетку.
6. Посредством дюбелей прикрепите лицевую крышку.
7. Потом необходимо проложить кабель и подключить вентилятор.

В процессе подключения нельзя пренебрегать правилами электробезопасности. Провода должны быть обесточены. Соединяя их, нужно применять “скрутки”, избавляясь от клеммных колодок.

Принудительная

Организация искусственного побуждения движения воздуха предполагает установку вентилятора на вытяжной канал. По величине минимального воздухообмена помещения в рабочем режиме (L) вычисляют производительность вентилятора Lвент, м³/ч.

Lвент  = nL    (4)

,где n – коэффициент запаса.

Нужный типоразмер подбирают с двух – трехкратным запасом: n = 2 – 3. Таким образом для типовой ванной объемом 10 – 12 м³, L = 25 м³/ч достаточно вентилятора производительностью 50 – 75 м³/ч. Если механическая вытяжка производится одновременно из уборной и душевой, то необходимый воздухообмен и производительность удваиваются.

Площади сечений воздуховодов F, м² находят по формуле (1). Принимают скорости (υ) потока:

• 1 – 2 м/с – вытяжные проемы, горизонтальные каналы;
• 2 – 6 м/с – шахта;
• 2 – 4 м/с – приточный воздухозабор.

Выбор типа нагнетателя обуславливают производительность и место установки:

• Радиальные машины высокопроизводительные, создают большое разрежение, из-за крупных габаритов размещаются на чердаках, в технических отсеках.
• Канальные разновидности с крыльчаткой внутри цилиндрического корпуса, встраиваемого в разрыв воздуховода.
• Накладные – малогабаритные осевые агрегаты, монтируемые непосредственно на вытяжное отверстие. Производительность достаточная для типовой ванной.

Двухскоростные версии позволяют задавать рациональный режим. Степень защиты применяемых моделей не менее IP 44. При обслуживании очищают лопасти, корпус от осевшей пыли, смазывают подшипники, если упали обороты, усилился шум.

Как правило, вентилятор включается эпизодически. Известные основные схемы подключения:

• Параллельная. Включение одновременно со светом. Времени действия не хватает для проветривания. Создается неприятный сквозняк при водных процедурах.
• Двухклавишная. Одна клавиша выключателя освещения, другая запускает вентилятор. Удобно задействовать, не включая освещение. Не подходит забывчивым людям.

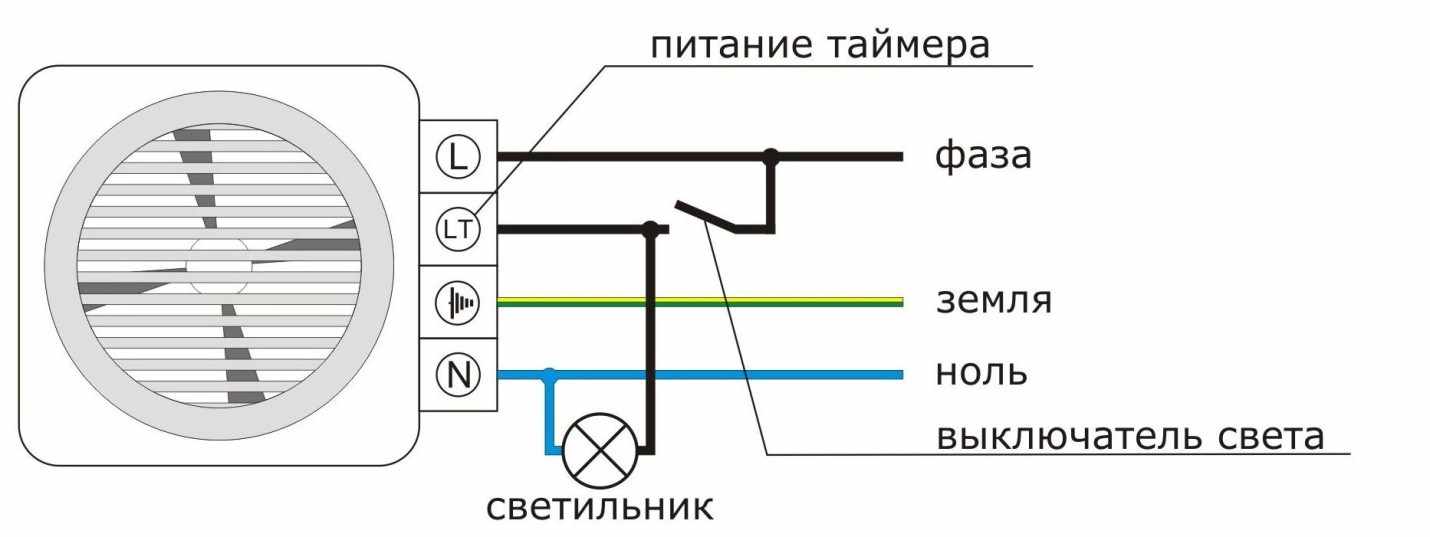

• С таймером. Вентилятор включается после отключения света, работает по уставке времени.
• С гидростатом. Включение происходит при повышении влажности. Наиболее прогрессивный вариант.

Практические советы:

https://youtube.com/watch?v=HT0f5Wo3xBw

Круглую обечайку накладного нагнетателя фиксируют в отверстии канала монтажной пеной. Канальную модификацию крепят посредством независимых подвесов, чтобы избежать давления на гибкие вставки.

Оставляют прямые участки перед всасывающим и напорным патрубками не менее 1 м. Воздухозаборные отводы присоединяют к тройникам, оснащают анемостатами. Диаметр дальнего воздухозабора, учитывая сопротивление, должен быть больше ближнего к вентагрегату.

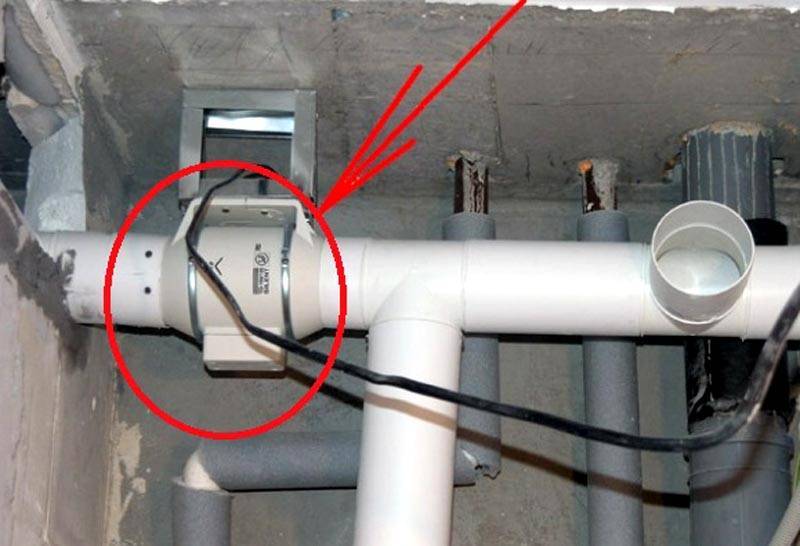

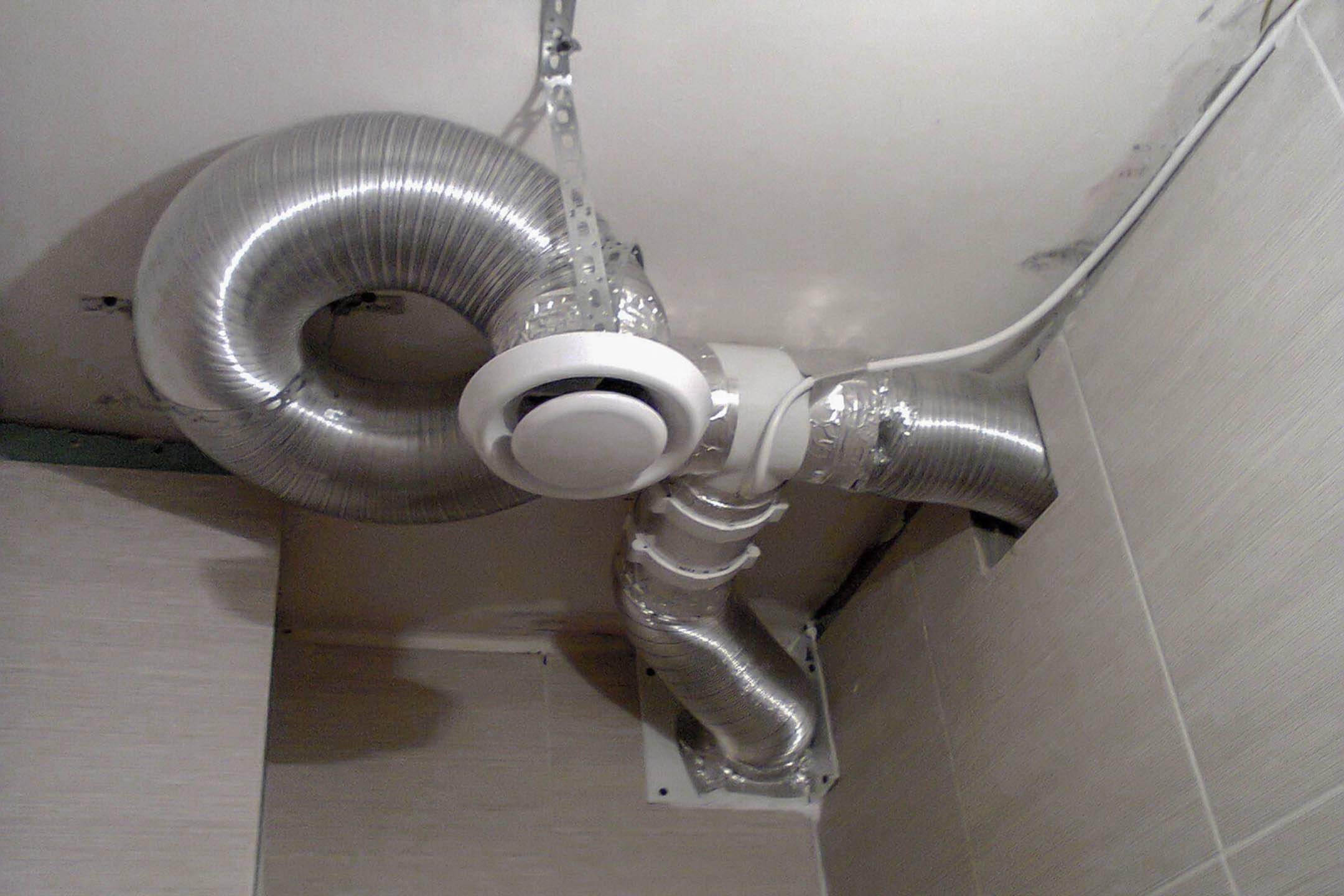

Канальная модификация на общем воздухопроводе уборной, ванной.

Дешевые, легкие воздуховоды из ПВХ используют для внутриквартирной сети. На холодных чердаках применяют оцинкованные трубы толщиной 0,5 мм, самые долговечные – нержавеющие продукты. Короткие линии от магистрали к потолочным распределителям подвесных потолков прокладывают гибкими не поддерживающими горение трубами.

Комфортную атмосферу обуславливает направление циркуляции. Привычное для естественной системы распределение «снизу – вверх». Принудительный воздухообмен также организуют «сверху – вверх», подавая чистый воздух из потолочного распределителя: анемостата или диффузора.

Застойные зоны при разном воздухораспределении.

Надежным источником чистого воздуха служит компактная приточная установка, соединенная воздуховодом с ванной. Натяжной потолок удачно скроет гофрированную трубу.

Приточная установка на балконе.Крепление потолочного приточного распределителя.

Вентиляция в ванной комнате зависима от общедомовой, поэтому перед реновацией оцените исправность системы в целом. Примите меры к улучшению циркуляции внутри квартиры, комплексный подход повысит отдачу при модернизации локальной части.

Примеры комплексной модернизации вентиляции.

Признаки, что у вас проблемы с вытяжкой в ванной комнате

Итак, вытяжка нужна для хорошей вентиляции в помещении. В частных домах и квартирах, ее по всем стандартам делают в туалетах, ванных комнатах и кухнях. Это строительные нормы, которые нельзя нарушать

Там где есть повышенная влажность, очень важно активное проветривание

Вытяжки чаще всего представляют собой небольшое отверстие где-то в верхней части стены или потолке за решеткой. Это отверстие выводит воздух на улицу по трубам. Получается, что свежий и сухой воздух поступает в ванную комнату через щель под дверью и выводится через эту самую вытяжку на улицу.

Если вытяжка работает плохо — вы вероятнее всего столкнетесь со следующими проблемами:

• очень сильное запотевание зеркал, которое долго не проходит после приема ванны или душа;
• сырость, плесень и грибок;
• неприятный запах, который долго не выветривается;
• ощущение «духоты», недостаток кислорода в помещении.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета. Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов

Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины. Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы

Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.
