Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

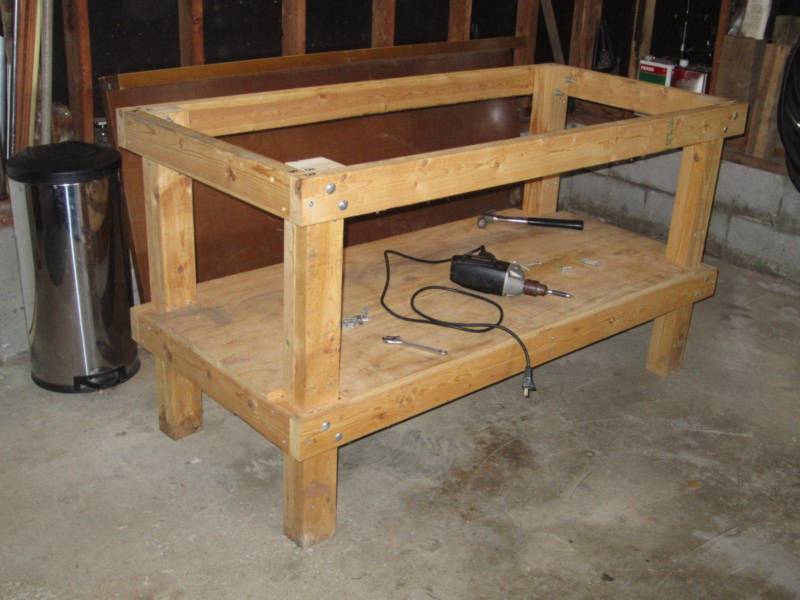

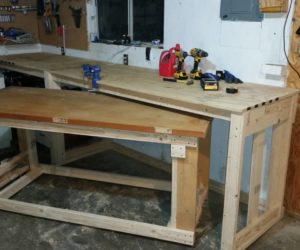

Деревянные станины верстаков

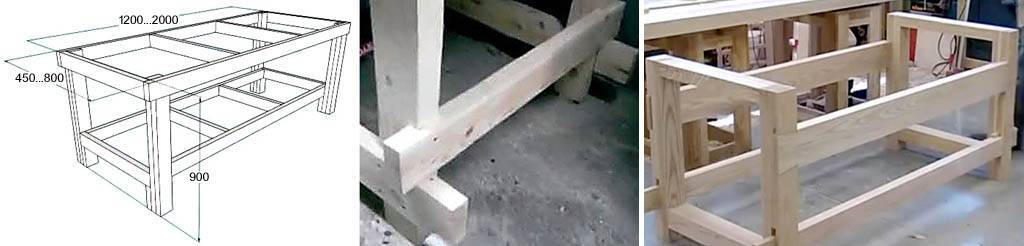

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

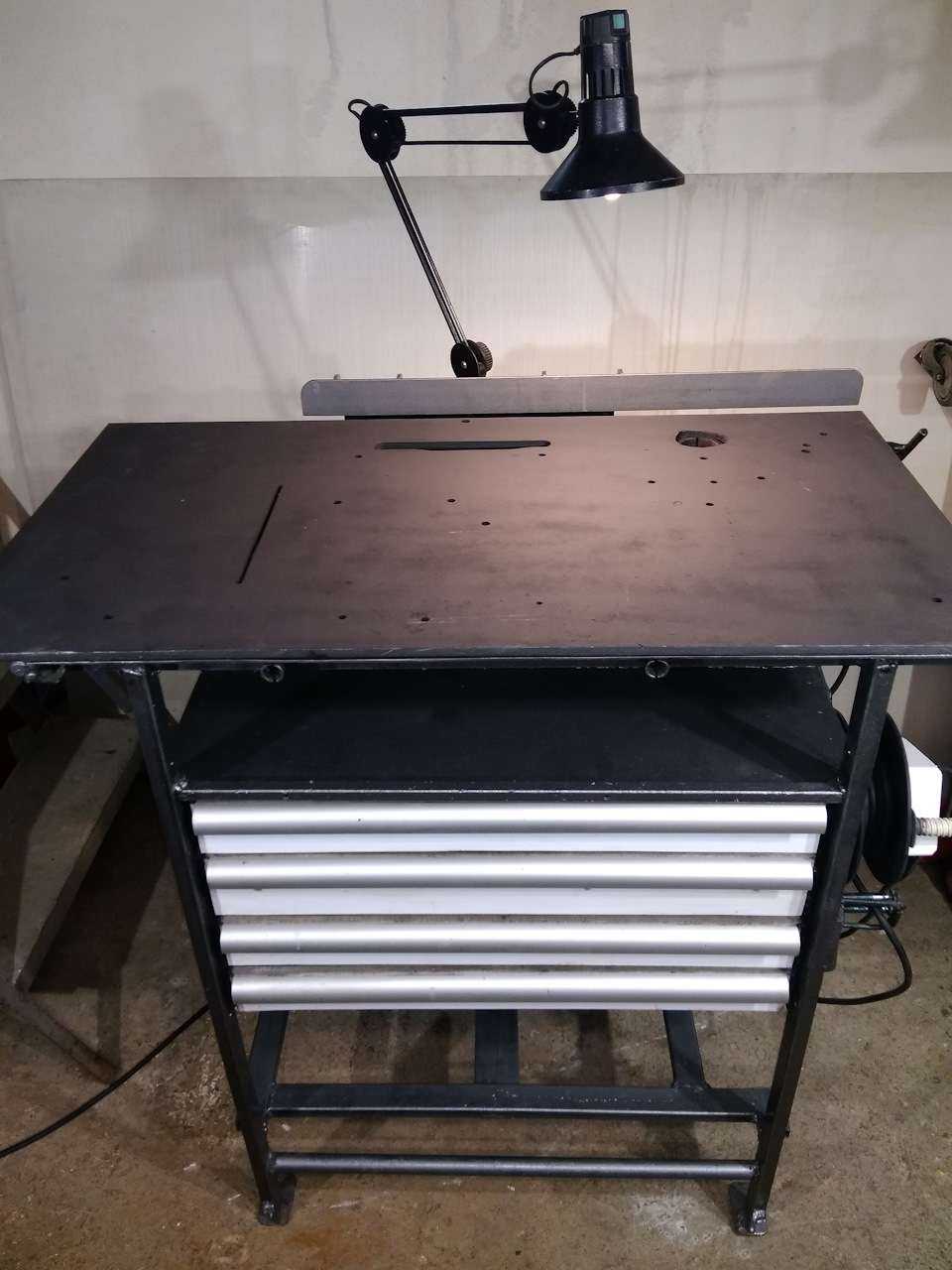

Слесарный верстак

Это приспособление отличается своей функциональностью и прочностью.

На рабочей поверхности слесарного верстака можно фиксировать заготовки, предназначенные для обработки, а в выдвигаемых полочках очень практично хранить техническое оборудование.

Слесарный верстак

Высота конструкции регулируется.

К главным элементам верстака такого типа относят подверстачье (его основание) и крышку (рабочую поверхность).

Составные части столярного верстака

Столешницу слесарного верстака обычно изготавливают из твердых древесных пород. Однако для подверстачья используется сосна.

В толщину размеры крышки составляют примерно 60–80 мм и 500 мм в ширину. Параметры рабочего стола зависят от основных целей изготовления верстака.

Подверстачье бывает разборным и стационарным. Поскольку приспособление легко собирается и разбирается, его удобно использовать при транспортировке.

Разборный верстак

Если подверстачье верстака выполнено из металла, то к его основанию дополнительно прикрепляют дощечки для защиты от различных дефектов. С этой целью столешницу обивают линолеумом. Такой способ позволит избежать попадания маленьких элементов в щели на рабочем столе.

На крышке верстака рекомендуется установить высокие бортики, чтобы мелкие детали, подвергающиеся обработке, не скатывались с поверхности. Защитная перегородка обособит рабочее место и предотвратит вылет стружек при слесарной обработке металлов.

Бортики не дадут мелким деталям скатиться

Верстак для дома предполагает наличие как минимум нескольких полочек и ящичков.

Заполнить пространство под столешницей приспособления можно разнообразными шкафчиками, в которых будет удобно хранить стройматериалы.

Для удобства работы за верстаком потребуется установить розетки, особенно при частом пользовании электроинструментами.

На крупном производстве лучше применять роликовые верстаки. Это позволит свободно передвигать их на нужное место.

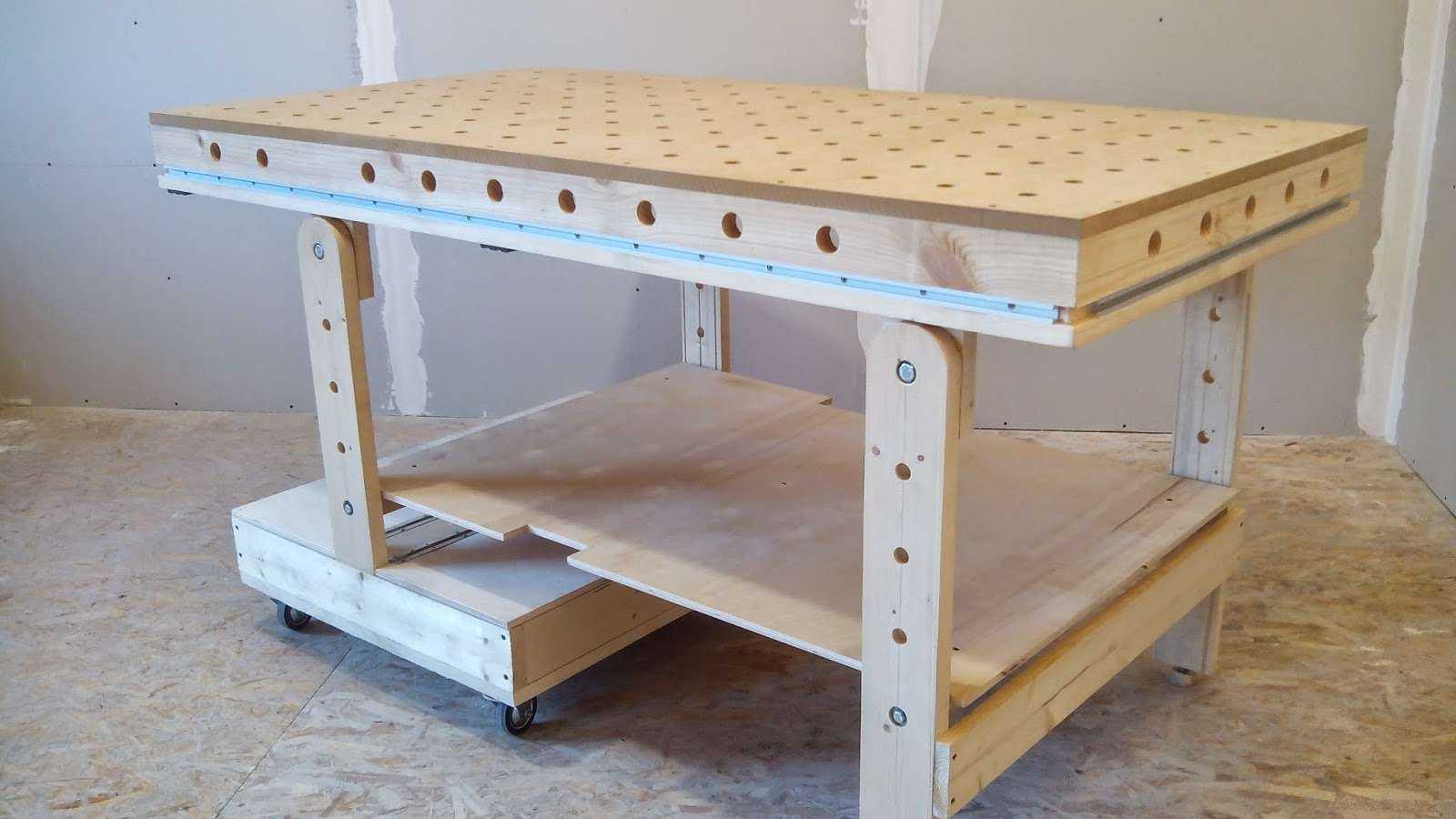

Верстак на колесах

Как он устроен?

Устройство

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

• основание (подверстачье);
• столешница (крышка);
• дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

Дополнительные элементы:

• тиски;
• гнезда для установки упорных клиньев;
• лоток для временного размещения инструмента;
• дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов

Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Верстак в гараж своими руками

Создание верстака в гараже является важным шагом для тех, кто увлекается рукоделием, столярными работами или ремонтными задачами. Верстак предоставляет прочную и удобную поверхность для работы с инструментами и материалами.

Список инструментов и материалов:

• Деревянные бруски (размеры: по вашему усмотрению, основываясь на доступном пространстве и потребностях)
• Деревянная фанера (толщиной около 1,5 см)
• Винты или гвозди
• Пила
• Шлифовальная машина или шлифовальная бумага
• Дрель, ключ или отвертка, молоток
• Измерительный инструмент (линейка или метр)
• Клей или деревянные шипы
• Зажимы
• Защитные очки и перчатки

Измерьте доступное пространство в гараже, чтобы определить размеры верстака, учитывая вашу личную предпочтительность и потребности. Рекомендуется выбрать высоту верстака так, чтобы он соответствовал вашему уровню комфорта при работе. Разметьте и отрежьте деревянные бруски на необходимые размеры для верхней и нижней плит верстака, а также для ножек и боковых опор. Соберите основу верстака, соединив верхнюю и нижнюю плиты с помощью брусков и винтов или гвоздей.

При необходимости используйте клей или деревянные шипы для дополнительной прочности. Убедитесь, что конструкция надежно собрана и устойчива. Прикрепите ножки к основе верстака, используя винты или гвозди. Установите их таким образом, чтобы обеспечить устойчивость и равномерное распределение веса. Закрепите боковые опоры к верхней плите верстака, чтобы добавить дополнительную поддержку и жесткость конструкции. Если необходимо, использовать дрель, чтобы создать отверстия или прорези в верхней плите верстака для хранения инструментов или для установки зажимов, которые помогут удерживать материалы во время работы.

При необходимости подшлифуйте поверхность верстака с помощью шлифовальной машины или шлифовальной бумаги, чтобы сгладить неровности и сделать его более безопасным для работы. Помните о безопасности! При работе с инструментами и материалами наденьте защитные очки и перчатки. Также убедитесь, что верстак установлен на устойчивой поверхности и не будет соскальзывать во время работы.

Устройство слесарного верстака

Несмотря на то, что вы сами определите, как должен выглядеть стол для работ по металлу, и какие компоненты вам необходимы, – надо знать, как правильно сделать слесарный верстак.

Основание (станина) выполняется из металлического профиля, уголка или квадрата. Толщина металла 3-5 мм. Ширина 30-50 мм;
Если верстак будет стационарным, то есть не требуется переносить его с места на место слишком часто – конструкция должна быть сварной. Болтовые соединения будут мешать выступающими частями, и уменьшат общую жесткость конструкции;

Столешница выполняется из листового металла. Какой бы толщины не был стальной лист – необходимо позаботиться о жесткости и демпфировании вибраций. На верстаке часто устанавливается электроинструмент (сверлильный, фрезеровальный станок, электрический наждак, тиски с наковальней). Все это создает вибрации, расшатывающие конструкцию. Поэтому под стальным листом часто изготавливают деревянную столешницу из плотно пригнанных досок;
Если предполагается ударная обработка заготовок – часть столешницы можно выполнить из стального листа толщиной не менее 15 мм. Этот элемент должен иметь под собой прочное основание и дополнительные стойки до самой опорной поверхности (пола);

Стол может быть как прямым, так и Г – образным. П – образные конструкции менее удобны. Основная рабочая сторона освобождается от навесного оборудования. Если необходимо использовать дополнительные приспособления, такие, как гибочные устройства – их лучше размещать на торцевых сторонах. Или предусмотреть крепежные отверстия на основной поверхности, тогда приспособления можно устанавливать и демонтировать при необходимости;
Стол может быть одноместным, или на нем можно организовать несколько рабочих зон, в зависимости от того, для чего нужен верстак;
Под столешницей, помимо конструкционных элементов для прочности и жесткости – размещаются ниши для хранения ветоши, инструмента, заготовок и крепежных элементов. Лучше, если вместо полочек это будут выдвижные ящики или тумбы с дверцами. Тогда мусор, стружка и металлические опилки не будут в них попадать;
Тумбы, полки и ящики не должны занимать все пространство под столом. Та часть верстака, у которой находится мастер – должна иметь свободную нишу для ног. Иначе вы регулярно будете сбивать коленки при работе;
Поверхности (равно как и покрытие пола под верстаком), не должны иметь бортиков и углублений. После сверления или резки металла, необходимо сразу же удалять продукты обработки. С гладкой поверхностью это выполнить легче;
Вертикальные стенки вокруг стола используются для размещения инструмента. Здесь есть некоторые особенности конструкции. Если панель для инструмента выполнена, как часть верстака – надо позаботиться о том, чтобы при интенсивной работе от вибрации инструмент не падал на стол. Если крепежные элементы расположены на стационарной стене – проблема отсутствует;
Поскольку большую часть обработки металлических заготовок выполняют с использованием электрических приспособлений (сварка, болгарка, электролобзик) – желательно металлические части стола заземлить

При наличии на верстаке стационарно установленного электроинструмента – заземление обязательно;

Важно! Сам инструмент также должен быть заземлен, особенно ручной. В противном случае напряжение на корпусе в комплексе с заземленным верстаком могут лишь усугубить ситуацию.

На столе должны быть предусмотрены электрические розетки и организовано качественное освещение

Светильники следует выбирать промышленные, с защитой от механического и химического воздействия;
Размеры рассчитываются индивидуально, с учетом ваших физических параметров и габаритов помещения. ВАЖНО! Вы изготавливаете самодельный верстак для себя, поэтому не следует делать его универсальным по принципу: «а вдруг кто-то другой решит поработать…».

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

• Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
• Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
• На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
• Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
• Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
• Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
• Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
• Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
• Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
• Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

Инструкция народным умельцам

Перед работой подготовим инструмент и заготовки.

Совет! Качество работ, время, затраченное на ее выполнение, напрямую зависят от выбора оборудования и умения применять его на практике. Еще один немаловажный фактор – это качество материалов для изготовления рабочего стола в гараже своими руками.

Подготовительные работы

Для изготовления самоделок, собираем инструмент. В работе нам помогут:

• угловая шлифмашинка с отрезным и заточным кругами;
• сварочный аппарат и сварочные электроды (АНО-21, МР-3);
• сварочная маска и спецодежда;
• отвес или уровень;
• 5-ти метровая рулетка;
• электродрель и шуруповерт;
• сли предстоят работы с деревом, подбираем надежный электролобзик или ручную ножовку.

Теперь определяемся с материалами для изготовления верстака для гаража:

Сначала необходимо определиться с размерами, выполнить чертежи или эскиз. Для наглядности примем размеры: длина — 2 м, ширина — 50 см. Исходя из этих габаритов, нам потребуется закупить:

• стальной уголок с полками 50 мм – не менее 6 м;
• 40-ой уголок – не менее 8 метров;
• профиль 40х40, стенка 0,15 см– 24-е метра;
• стальная полоса 50х5 – 7 м;
• стальной лист, толщиной 1,2 мм – 2000х500 мм;
• доска 50 мм для столешницы, количество зависит от ширины доски;
• доска 25 мм или фанера для полок и ящиков;
• МДФ или ДВП по желанию, для зашивки боковин;
• Шурупы, саморезы, краска, грунтовка, направляющие для ящиков.

Закончив с подготовкой к работе, начинаем изготавливать металлический верстак своими руками.

Пошаговая инструкция выполнения работ

Ответить на вопрос: как сделать верстак в гараж своими руками — достаточно легко. Выполним несколько инструкций и правил проведения работ:

Отрезаем болгаркой заготовки необходимой длины.

На каркас заготавливаем 4-е продольных детали: длина 2 метра из профиля и 4 перемычки, длина их 420 мм. Из уголков отрезаем ребра жесткости и перемычки для полок.

Приступаем к сборке скелета верстака для гаража своими руками.

Для этого необходимо выполнить сборку, используя следующую схему:

1. Свариваем верхний и нижний каркас и собираем корпус верстака. Для этого каркасы собираем, приваривая к ним 4 ножки. Высота ножек не более метра. Основная конструкция готова.
2. Ужесточаем конструкцию, приваривая ребра жесткости из полосы и уголков.
3. Монтируем и устанавливаем крепления для полок, ящиков и их направляющих.
4. Собирается обрешетка, для защитного экрана и навешивания гаечных ключей и другого инструмента. Для этого на углах столешницы подвариваем стойки из уголка и перекрываем их поверху горизонтальным уголком по всей длине. Для надежности можно приварить ребро жесткости из полосы. Зашиваем экран листом фанеры или ЦСП. Затем, устраиваем индивидуальные места для расположения ключей и другого слесарного инструмента.
5. После выполнения основной сборки конструкции ее необходимо обезжирить и покрасить любой краской. Лучшим выбором, при этом, будет молотковая краска. Она более устойчива к механическим повреждениям.
6. Из фанерного листа изготавливаем полки и ящики. Ящики собираем с помощью небольших отрезков уголка и скручивая их с фанерными деталями. На ящики прикручиваем направляющие, закрепляем ручки. Пропитываем пропиткой и закрашиваем.
7. Закрепляем на столешницу выбранный материал – это может быть фанера, лист ЦСП или доски. Предварительно обработав пропиткой от гниения, прикручиваем столешницу к основе саморезами по металлу. Головки саморезов, выполненные под потай, заглубляем в столешницу, шпаклюем и после этого закрашиваем краской.
8. Поверх столешницы укладываем и крепим лист металла, обрезанный по габаритам стола. Закрашиваем его краской.
9. Устанавливаем ящики, полки, средства крепления инструмента на экране. Проверяем расположение верстака по уровню и надежность сборки.
10. Теперь осталось установить слесарные тиски, заточной станочек, разложить по полкам гаражный скарб и развесить инструмент.

Все. Мы ответили на вопрос: как сделать верстак своими руками.

В заключение, необходимо напомнить некоторые основные моменты.

Конструкция гаражного верстака должна быть устойчивой и стоять без перекосов и шатания. Для лучшей устойчивости его можно притянуть к стене на анкера.

Организовывайте рабочее место так, чтобы ничто не мешало вам заниматься делом.

Все выступающие детали должны быть обточены и не иметь заусениц.

Содержите рабочее место в чистоте, убирайте разлитое масло, стружку и другой мусор.

При правильном производстве работ и нормальном обслуживании, ваш верстак выдержит вес загрузки не менее 250 кг и прослужит очень долго.

Главная » Мансардная » Направляющие для выдвижных ящиков верстака в гараже. Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритные детали можно на нем обрабатывать.

Выгода в цене

5

Индивидуальный проект

5

Доступность материалов для изготовления

4

Сложность работы

4

Прочность и долговечность

4

Типичная компоновка верстака:

1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Устройство столярного верстака.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки. Имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию. Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

1. Стационарный столярный верстак. Изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

1. Станок составного типа. Наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

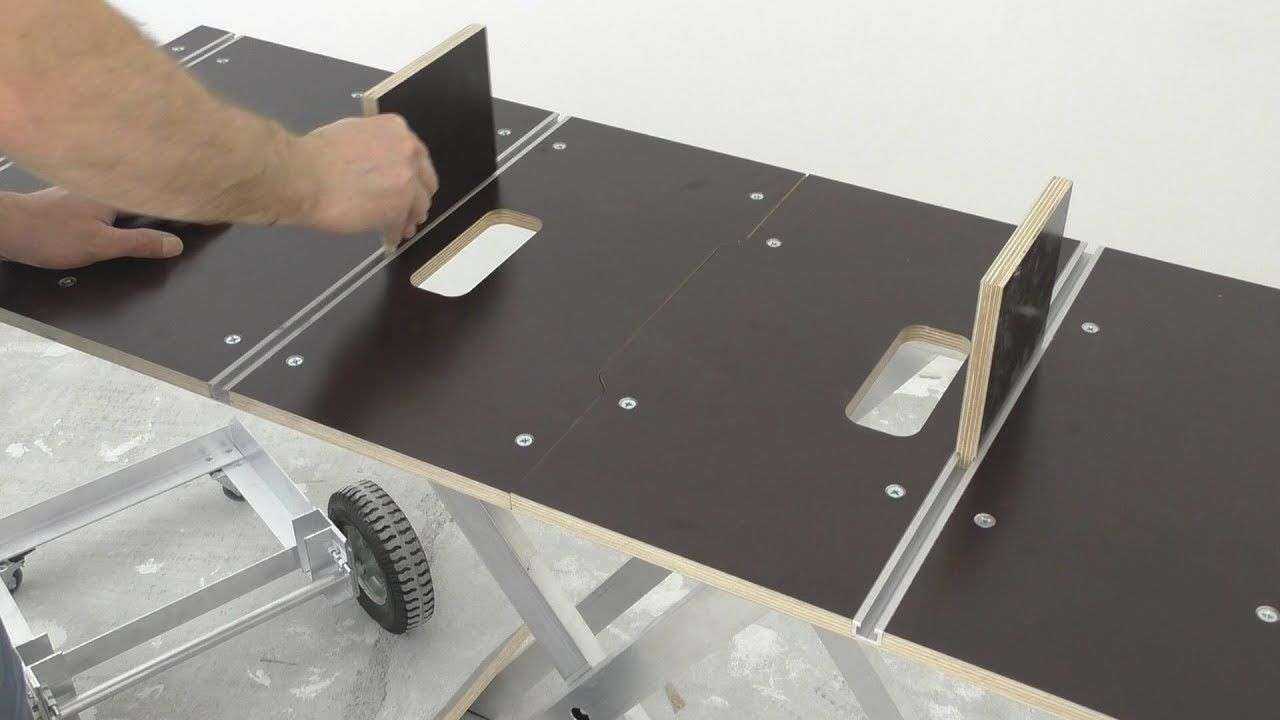

Верстак составного типа.

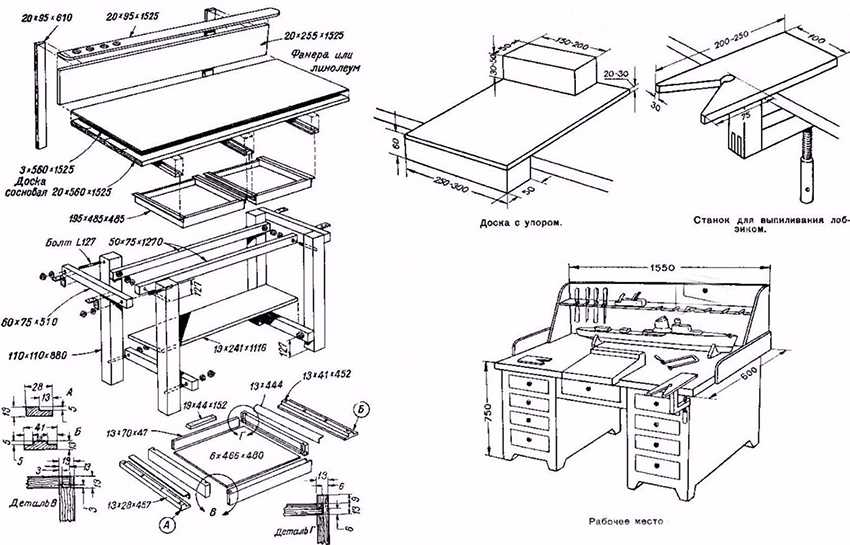

В помощь придет чертеж верстака для гаража. Во время проектирования верстака нужно брать в учет некоторые факторы, которые повлияют на окончательную конфигурацию. Необходимо обязательно определить размеры верстака.

В зависимости от того, какие работы будут выполняться, в конфигурации верстака необходимо предусмотреть опоры и струбцины либо винтовые тиски. Также нужно брать в учет, с какой стороны будут располагаться определенные инструменты. Габариты стола должны определяться в зависимости от площади помещения, в котором будет находиться верстак. Зачастую размеры стола делаются такими: длину делают 2,5 м, а ширину — от 90 до 120 см. Данные размеры подходят для многих мастеров и их считают оптимальными.

Мобильные верстаки.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака

Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке

Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну

Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Это интересно: Встроенный шкаф в спальню с распашными дверями

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

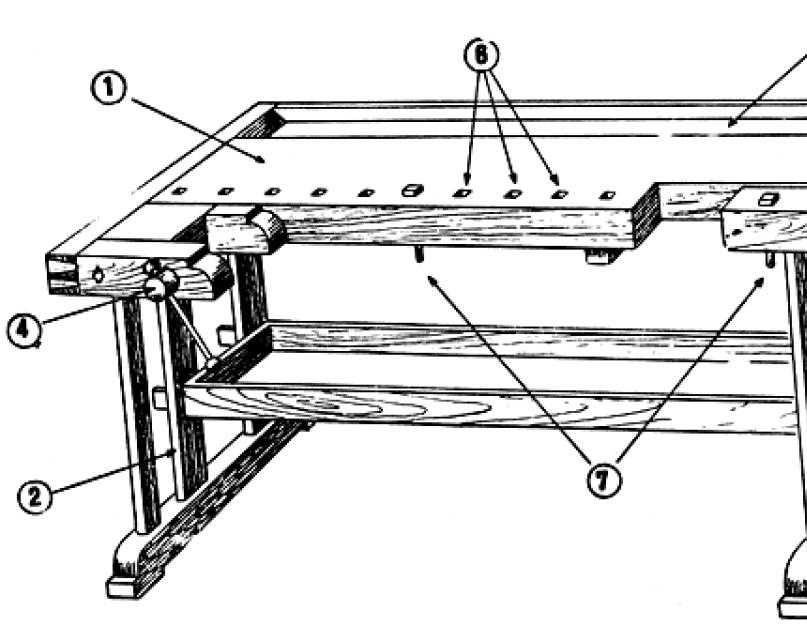

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

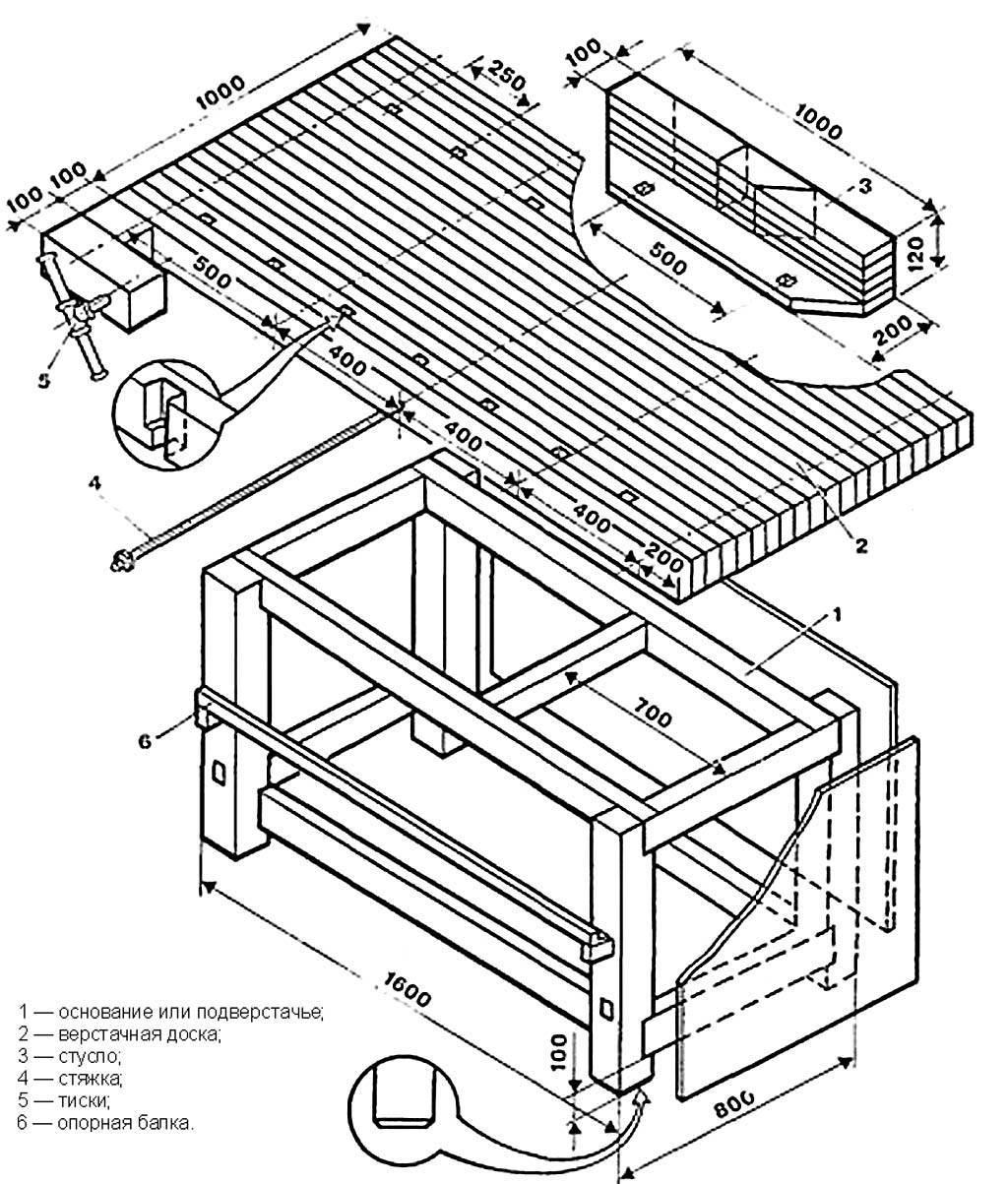

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Разновидности верстака

Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:

Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.

Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.
